高频电子线路知识点总结

电子行业高频电子线路简介高频电子线路在电子行业中扮演着重要的角色。

它们被广泛应用于无线通信、雷达、卫星通信、医疗诊断设备等领域。

在本文中，将介绍高频电子线路的基础知识、设计原理以及常见应用。

基础知识1.高频信号高频信号是指频率高于1MHz的信号。

在高频电子线路中，频率通常在几十MHz到几百GHz 之间。

高频信号的特点是波长短、频率高、传输能力强。

2.电子线路元件高频电子线路中使用的元件与低频电子线路略有不同。

常见的高频元件包括电感、电容、晶体管、集成电路等。

这些元件在高频电子线路中起到重要的作用，具体将在后文中详细介绍。

设计原理1.传输线理论传输线理论是高频电子线路设计的基础。

传输线是一种将信号从一个点传输到另一个点的导线。

常见的传输线包括微带线、同轴电缆等。

了解传输线理论可以帮助设计师正确地选择传输线的特性阻抗、长度和宽度，以确保信号传输的质量。

2.匹配网络高频信号在传输过程中容易发生反射和衰减。

匹配网络的作用是使信号在传输过程中能够得到最大的功率传输，并尽量避免信号的反射。

匹配网络常用的类型包括L型匹配网络、T型匹配网络等。

3.滤波器滤波器用于过滤高频信号中的噪声和干扰，使得信号在特定频段上得到放大或衰减。

常见的滤波器类型包括低通滤波器、带通滤波器和带阻滤波器。

4.放大器放大器是高频电子线路中常见的元件之一。

放大器的作用是放大输入信号的幅度。

常见的放大器类型包括晶体管放大器、集成电路放大器等。

常见应用1.无线通信高频电子线路在无线通信领域中被广泛应用。

无线通信系统包括手机、无线电和卫星通信系统等。

高频电子线路在这些系统中起到信号调制、放大和解调等重要作用。

2.雷达雷达系统也是高频电子线路的典型应用之一。

雷达系统通过发送和接收无线信号来检测和跟踪目标。

高频电子线路在雷达系统中的作用是发射和接收高频信号，并进行信号处理。

3.医疗诊断设备高频电子线路在医疗诊断设备中也有重要的应用。

例如，X射线机、核磁共振仪等设备使用高频电子线路进行信号放大和处理，以实现准确的诊断结果。

高频电子线路(知识点整理).doc
高频电子线路是指在射频或超高频范围内工作的电子线路，通常涉及到信号的传输、
处理和放大。

这种电子线路在通信、雷达、卫星通信、无线电等领域中被广泛应用，它有
着复杂的工作原理和设计技术。

下面就是对于高频电子线路的几个知识点整理和介绍。

1.谐振器：谐振器是高频电子线路中经常用到的一个组件，其作用是让电路产生特定
的共振频率，以便信号能够在电路中传输。

谐振器通常由其结构和材料决定，比如管型谐
振器、光纤谐振器、奇异谐振器等。

2.混频器：混频器是将两个输入频率进行混合，产生出一个输出频率的高频电子组件。

混频器主要用于转换信号的频率和增强信号的强度，比如在雷达和无线电通信中，混频器
通常用于将信号从中频转换到基带。

3.射频放大器：射频放大器是一种将低功率信号转化为高功率信号的电子器件，主要
用于放大和传输高频信号。

射频放大器的工作原理是通过对输入信号进行放大使得输出信
号的功率增大，它可以是单通道或多通道的，通常由功率放大器、隔离器等组成。

4.发射机：发射机是将信号转换成无线电波并进行发送的高频电子设备。

发射机通常
包括调制器、调谐器、放大器、射频发生器、天线等组件。

它主要将信号转化成无线电波
传输到接收机，以便实现通信或雷达探测等功能。

以上就是对于高频电子线路的几个知识点简要介绍，高频电子线路在通信、雷达、卫
星通信、无线电等领域中轮廓巨大，其涉及到很多的基础理论和设计技术，需要深入钻
研。

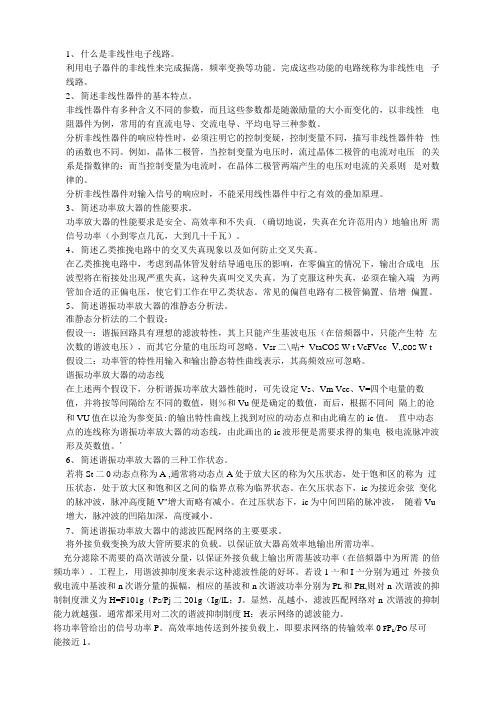

1、什么是非线性电子线路。

利用电子器件的非线性来完成振荡，频率变换等功能。

完成这些功能的电路统称为非线性电子线路。

2、简述非线性器件的基本特点。

非线性器件有多种含义不同的参数，而且这些参数都是随激励量的大小而变化的，以非线性电阻器件为例，常用的有直流电导、交流电导、平均电导三种参数。

分析非线性器件的响应特性时，必须注明它的控制变疑，控制变量不同，描写非线性器件特性的函数也不同。

例如，晶体二极管，当控制变量为电压时，流过晶体二极管的电流对电压的关系是指数律的：而当控制变量为电流时，在晶体二极管两端产生的电压对电流的关系则是对数律的。

分析非线性器件对输入信号的响应时，不能采用线性器件中行之有效的叠加原理。

3、简述功率放大器的性能要求。

功率放大器的性能要求是安全、高效率和不失貞.（确切地说，失真在允许范用内）地输出所需信号功率（小到零点几瓦，大到几十千瓦）。

4、简述乙类推挽电路中的交叉失真现象以及如何防止交叉失真。

在乙类推挽电路中，考虑到晶体管发射结导通电压的影响，在零偏宜的情况下，输出合成电压波型将在衔接处岀现严重失真，这种失真叫交叉失真。

为了克服这种失真，必须在输入端为两管加合适的正偏电压，使它们工作在甲乙类状态。

常见的偏苣电路有二极管偏置、倍增偏置。

5、简述谐振功率放大器的准静态分析法。

准静态分析法的二个假设：假设一：谐振回路具有理想的滤波特性，其上只能产生基波电压（在倍频器中，只能产生特左次数的谐波电压），而其它分量的电压均可忽略。

Vsr二\咕+ VtaCOS W t VcFVcc- V…COS W t 假设二：功率管的特性用输入和输岀静态特性曲线表示，其高频效应可忽略。

谐振功率放大器的动态线在上述两个假设下，分析谐振功率放大器性能时，可先设定Vs、Vm Vcc、V=四个电量的数值，并将按等间隔给左不同的数值，则％和Vu便是确定的数值，而后，根据不同间隔上的沧和VU值在以沧为参变虽:的输出特性曲线上找到对应的动态点和由此确左的ic值。

第一章绪论1.1 主要设计内容1. 无线通信系统的组成2. 无线通信系统的类型3. 无线通信系统的要求和指标4. 无线电信号的主要特性1.2 关键名词解释1. 基带信号：未调制的信号2. 调制信号：调制后的信号3. 载波：单一频率的正弦信号或脉冲信号4. 调制：用调制信号去控制高频载波的参数，是载波信号的某一个或者几个参数（振幅、频率或相位）按照调制信号的规律变化。

1.3 知识点1. 无线通信系统的组成（P1框图）详细了解一下无线通信系统的促成部分和每个部分的作用1)高频振荡器（信号源、载波信号、本地振荡信号）2)放大器（高频小信号放大器及高频放大器）3)混频和变频（高频信号变换和处理）4)调制和解调（高频信号变换和处理）2. 无线通信系统的分类1)按照工作频率和传输手段分为：中波信号、短波信号、超短波信号、微波信号、卫星通信2)按照通信方式分：全双工、半双工、单工方式3)按照调制方式分：调幅、调频、调相、混合调制4)按照传输发送信息的类型：模拟通信、数字通信3. 无线信号的特性：时间特性、频率特性、频谱特性、调制特性、传播特性4. 无线通信采用高频信号的原因：1) 频率越高，可利用的频带宽度越宽，可以容纳更多许多互不干扰的信道，实现频分复用或频分多址，方便某些宽频带的消息信号（如图像信号 2) 同时适合于天线辐射和无线传播。

5. 调制的作用：1) 通过调制将信号频谱搬至高频载波频率，使收发天线的尺寸大可缩小 2) 实现信道的复用，提高信道利用率。

第二章 高频电路基础与系统问题2.1 主要设计内容1. 高频电路中的元器件2. 高频率电路中的组件2.2 关键名词解释1. 参数效应：在高频信号中，随着信号的提高，元件（包括导线）产生的分布参数效应和由此产生的寄生参数（如导体间、导体或元件与地之间、元件之间的杂散电容，连接元件的导线的垫高和元件自身的寄生电感）。

2. 趋肤效应：在频率升高时，电流只集中在导体的表面，导致有效导电面积减小，交流电阻可能远大于直流电阻，从而是导体损耗增加，电路性能恶化。

高频电子线路电子线路是现代电子技术的基石，广泛应用于通信、计算机、消费电子、医疗等领域。

高频电子线路是其中的一个重要分支，主要应用于高频通信、雷达、微波技术等领域。

本文将介绍高频电子线路的基本概念、分类、常用器件以及设计方法，并对其在实际应用中的一些问题进行了探讨。

一、基本概念高频电子线路是指工作频率在几百MHz至数GHz范围内的电子线路。

相比于低频电子线路，高频电子线路所涉及的频率更高，信号波形更为复杂，传输和反射效应更为显著，因此需要采用特殊的设计技术和器件来满足其特殊要求。

高频电子线路的特点主要包括以下几个方面：1. 器件的尺寸和结构对电路性能影响显著，需要进行精细化设计和工艺。

2. 信号传输中存在大量的反射和损耗，需要采用返波抑制和匹配技术来提高传输效率和信号质量。

3. 线路的电磁兼容性问题更为突出，需要进行屏蔽和抗干扰设计。

4. 信号时延和相位误差对系统性能有较大的影响，需要进行相位同步和时延补偿等技术处理。

二、分类根据其应用领域和特点，高频电子线路可以分为不同的分类，其中主要包括以下几类：1. 射频线路射频线路主要用于高频通信和无线电技术中，其特点是工作频率在几十MHz至数GHz范围内，需要采用匹配、滤波、放大、混频等技术来实现信号的调制、解调、传输和放大。

射频线路所用的器件包括晶体管、二极管、集成电路等。

2. 微波线路微波线路是指工作频率在数十GHz至数百GHz范围内的电子线路，是雷达、卫星、电视等高速通信系统的核心部件之一。

微波线路需要采用宽带、低损耗、高阻抗、稳定性好的器件和材料，如微带线、同轴线、波导等。

3. 毫米波线路毫米波线路是指工作频率在数百GHz至数千GHz范围内的电子线路，主要用于高速通信、毫米波雷达、太阳能辐射测量等领域。

毫米波线路需要采用特殊的器件和制备工艺，如基于硅基集成电路的器件和图案化的微波印刷技术。

三、常用器件1. 晶体管晶体管是高频电子线路中应用最广泛的器件之一，可用于放大、调制、解调、混频等应用。

1-4接收设备的结构通常采用超外差形式 2超外差结构的接收设备在接收过程中，将射频输入信号与本地振荡器产生的信号混频或差拍，由混频器后的中频滤波器选出射频信号与本振信号频率两者的和频或差频。

3在现代高性能宽带超外差接收机中，通常采用向上变频方式，并至少需要两次频率变换。

4在超外差接收机中，中频频率是固定的，当信号频率改变时，只要相应地改变本地振荡信号频率即可。

5高频电路的基本内容(高频前端)包括:5个 (1)高频振荡器(信号源、载波信号或本地振荡信号) (2)放大器(高频小信号放大器及高频功率放大器) (3)混频或变频(高频信号变换或处理) (4)调制与解调(高频信号变换或处理) (5)自动相位控制(APC)电路(也称锁相环PLL) 6调制特性:3个 (1)便于发射 (2)频分复用 (3)改善信噪比(SNR) 7表面贴装(SMD)电阻比引线电阻的高频特性要好。

SMD 表面贴装器件 8品质因数Q 定义为高频电感器的感抗与其串联损耗电阻之比。

Q 值越高，表明该电感器的储能作用越强，损耗越小。

9晶体谐振器与一般振荡回路比较，有几个明显的特点:4个 (1)晶体的谐振频率fq 和f0(下标)非常稳定。

这是因为Lq 、Cq 、C0(下标)由晶体尺寸决定，由于晶体的物理特性，它们受外界因素(如温度、震动等)影响小。

(2)晶体谐振器有非常高的品质因数。

一般很容易得到数值上万的Q 值，而普通的线圈和回路Q 值只能到一二百。

(3)晶体谐振器的接入系数非常小，一般为10^-3数量级，甚至更小。

(4)晶体在工作频率附近阻抗变化率大，有很高的并联谐振阻抗。

所有这些特点决定了晶体谐振器的频率稳定度比一般振荡回路要高。

10阻抗变换的目标是实现阻抗匹配，阻抗匹配时负载可以得到最大传输功率，滤波器达到最佳性能，接收机的灵敏度得以改善，发射机的效率得以提高。

11S 串R 并，电阻R ，电抗X )11(X )1(R 222222Q X X X R Q R R X R S S S S p S SS S p +=+=+=+=12电阻R 两端噪声电压的均方值kTBR dt e T E T n T N 41022lim ==⎰∞→ 17随着n 的增加，总带宽将减小，矩形系数有所改善。

第一章：载波：高频率的电流发射天线：载有载波电流，使电磁能以电磁波形式向空间发射的导体调制分为：连续波调制（调幅、调频、调相），脉冲调制（数字调制、二次调制）脉冲调制：1用信号调制脉冲。

2用已调脉冲对载波进行调制检波：与调制的过程相反调制过程：本地高频震荡→缓冲器→倍频器→中间放大→功率放大器→受调放大器话筒→低频电压放大级→低频功率放大级→调制器↑超外差收音机工作原理：通过混频器将不同的高频信号转化为固定的中频信号，使得收音机的工作选择性和灵敏度提高超外差工作过程：高频小信号放大器→自激式变频器→中频放大→检波→低频放大→输出有线通信媒介：双线对电缆、同轴电缆、光纤。
