高考物理新电磁学知识点之电磁感应技巧及练习题(5)
一、选择题
1．航母上飞机弹射起飞是利用电磁驱动来实现的。电磁驱动原理如图所示,在固定线圈左右两侧对称位置放置两个闭合金属圆环，铝环和铜环的形状、大小相同，已知铜的电阻率较小,则合上开关 S的瞬间（ ）
A．两个金属环都向左运动
B．两个金属环都向右运动
C．从左侧向右看，铝环中感应电流沿顺时针方向
D．铜环受到的安培力小于铝环受到的安培力
2．下列关于教材中四幅插图的说法正确的是（ ）
A．图甲是通电导线周围存在磁场的实验。这一现象是物理学家法拉第通过实验首先发现
B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属
C．图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量，李辉把表笔与线圈断开瞬间，刘伟觉得有电击说明欧姆挡内电池电动势很高
D．图丁是微安表的表头，在运输时要把两个接线柱连在一起，这是为了保护电表指针，利用了电磁阻尼原理
3．如图所示为地磁场磁感线的示意图，在北半球地磁场的竖直分量向下。一飞机在北半球的上空以速度v水平飞行，飞机机身长为a，翼展为b；该空间地磁场磁感应强度的水平分量为B1，竖直分量为B2；驾驶员左侧机翼的端点用A表示，右侧机翼的端点用B表示，用E表示飞机产生的感应电动势，则
A．E=B2vb，且A点电势高于B点电势
B．E=B1vb，且A点电势高于B点电势
C．E=B2vb，且A点电势低于B点电势
D．E=B1vb，且A点电势低于B点电势 4．如图所示，水平绝缘的桌面上放置一个金属环，现有一个竖直的条形磁铁从圆环左上方沿水平方向快速移动经过正上方到达右上方，在此过程中（ ）
A．圆环一定向右运动 B．圆环中的感应电流方向不变
C．圆环受到的摩擦力方向不变 D．圆环对桌面的压力先减小后增大
5．一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。现将一个金属硬币放在铁芯上（金属硬币半径略大于铁芯半径），电容器刚开始时处于无电状态，先将开关拨向1，电容器充电，再将开关由1拨向2瞬间，硬币将向上飞出。则下列说法正确的是（ ）

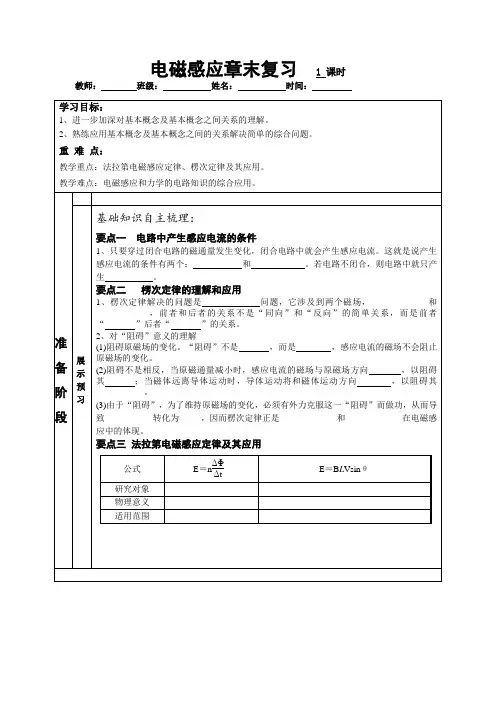

电磁感应章末复习 1 课时
教师： 班级： 姓名： 时间：
学习目标：
1、进一步加深对基本概念及基本概念之间关系的理解。
2、熟练应用基本概念及基本概念之间的关系解决简单的综合问题。
重 难 点：
教学重点：法拉第电磁感应定律、楞次定律及其应用。
教学难点：电磁感应和力学的电路知识的综合应用。
准
备
阶
段
展示预习
基础知识自主梳理：
要点一 电路中产生感应电流的条件
1、只要穿过闭合电路的磁通量发生变化，闭合电路中就会产生感应电流。这就是说产生感应电流的条件有两个： 和 。若电路不闭合，则电路中就只产生 。
要点二 楞次定律的理解和应用
1、楞次定律解决的问题是 问题，它涉及到两个磁场，_____________和____________，前者和后者的关系不是“同向”和“反向”的简单关系，而是前者“ ”后者“ ”的关系。
2、对“阻碍”意义的理解
(1)阻碍原磁场的变化。“阻碍”不是 ，而是 ，感应电流的磁场不会阻止原磁场的变化。
(2)阻碍不是相反，当原磁通量减小时，感应电流的磁场与原磁场方向 ，以阻碍其 ；当磁体远离导体运动时，导体运动将和磁体运动方向 ，以阻碍其___________。
(3)由于“阻碍”，为了维持原磁场的变化，必须有外力克服这一“阻碍”而做功，从而导致___________转化为_____，因而楞次定律正是_____________和_____________在电磁感应中的体现。
要点三 法拉第电磁感应定律及其应用
公式 E＝nΔΦΔt E＝BLVsinθ
研究对象
物理意义
适用范围
14EBav操作阶段 尝
第 周
第 课时 月 日

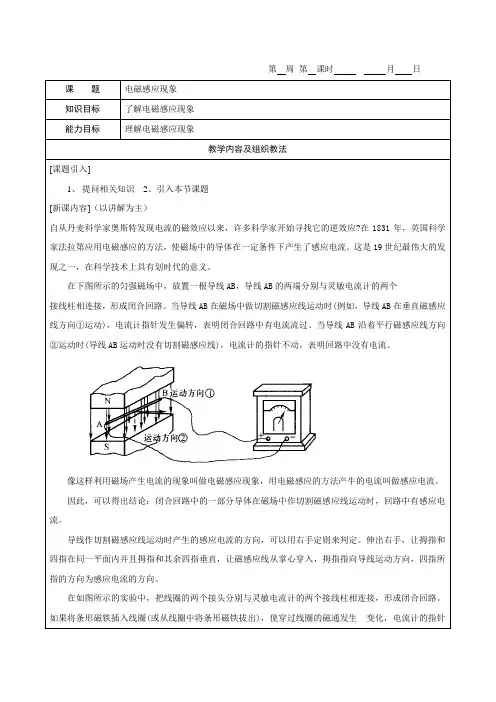

课 题 电磁感应现象
知识目标 了解电磁感应现象
能力目标 理解电磁感应现象
教学内容及组织教法
[课题引入]
1、 提问相关知识 2、引入本节课题
[新课内容]（以讲解为主）
自从丹麦科学家奥斯特发现电流的磁效应以来，许多科学家开始寻找它的逆效应?在1831年，英国科学家法拉第应用电磁感应的方法，使磁场中的导体在一定条件下产生了感应电流。这是19世纪最伟大的发现之一，在科学技术上具有划时代的意义。
在下图所示的匀强磁场中，放置一根导线AB，导线AB的两端分别与灵敏电流计的两个
接线柱相连接，形成闭合回路。当导线AB在磁场中做切割磁感应线运动时(例如，导线AB在垂直磁感应线方向①运动)，电流计指针发生偏转，表明闭合回路中有电流流过、当导线AB沿着平行磁感应线方向②运动时(导线AB运动时没有切割磁感应线)，电流计的指针不动，表明回路中没有电流。
像这样利用磁场产生电流的现象叫做电磁感应现象，用电磁感应的方法产牛的电流叫做感应电流。
因此，可以得出结论：闭合回路中的一部分导体在磁场中作切割磁感应线运动时，回路中有感应电流。
导线作切割磁感应线运动时产生的感应电流的方向，可以用右手定则来判定。伸出右手，让拇指和四指在同一平面内并且拇指和其余四指垂直，让磁感应线从掌心穿入，拇指指向导线运动方向，四指所指的方向为感应电流的方向。
在如图所示的实验中，把线圈的两个接头分别与灵敏电流计的两个接线柱相连接，形成闭合回路。如果将条形磁铁插入线圈(或从线圈中将条形磁铁拔出)，使穿过线圈的磁通发生 变化，电流计的指针
会发生偏转，表明闭合回路中有感应电流产生，如果穿过线圈的磁通不变(条形磁铁放在线圈中不动)，电流计指针指零，表明回路中没有电流。
因此，可以得出结论：穿过闭合回路的磁通发生变化时，回路中有感应电流产生。
- 1 - 课时作业(二十七) 专题：电磁感应的综合应用
1.(2013·汕头模拟)用均匀导线做成的正方形线圈边长为l，正方形的一半放在垂直于纸面向里的匀强磁场中，如图所示，当磁场以ΔBΔt的变化率增强时，则( )
A．线圈中感应电流方向为acbda
B．线圈中产生的电动势E＝ΔBΔt·l22
C．线圈中a点电势高于b点电势
D．线圈中a、b两点间的电势差为ΔBΔt·l22
2.(2013·安徽皖白高三联考)如图所示，水平虚线MN的上方有一垂直纸面向里的匀强磁场，矩形导线框abcd从MN下方某处以v0的速度竖直上抛，向上运动高度H后垂直进入匀强磁场，此过程中导线框的ab边始终与边界MN平行．不计空气阻力，在导线框从抛出到速度减为零的过程中，以下四个图象中可能正确反映导线框的速度与时间的关系的是(
)
3．(2013·扬州模拟)如图甲所示，光滑导轨水平放置在与水平方向夹角60°斜向下的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示，规定斜向下为正方向，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～t时间内，能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是(
)
- 2 - 4.如图所示，在磁感应强度为B的水平匀强磁场中，有两根竖直放置的平行金属导轨，顶端用一电阻R相连，两导轨所在的竖直平面与磁场方向垂直．一根金属棒ab以初速度v0沿导轨竖直向上运动，到某一高度后又向下运动返回到原出发点．整个过程中金属棒与导轨保持垂直且接触良好，导轨与棒间的摩擦及它们的电阻均可忽略不计．则在金属棒整个上行与整个下行的两个过程中，下列说法正确的是( )
A．回到出发点的速度v等于初速度v0
B．上行过程中通过R的电荷量等于下行过程中通过R的电荷量
