显微镜物镜上所标符号的含义

显微镜物镜参数
显微镜物镜参数
显微镜的物镜是实现高倍放大和清晰成像的关键组成部分之一。

了解显微镜物镜的参数对于正确选择和使用显微镜至关重要。

下面是一些常见的显微镜物镜参数的解释和说明。

1. 放大倍数（Magnification）：物镜的放大倍数表示在显微镜下观察时，物体被放大了多少倍。

常见的物镜放大倍数有4x、10x、40x和100x等，较高的倍数会提供更大的放大效果。

2. 数值孔径（Numerical Aperture，NA）：数值孔径是物镜用于收集和聚焦光线的能力的度量。

较大的数值孔径表示物镜能够收集和聚焦更多的光线，从而获得更高的分辨率和更清晰的图像。

3. 工作距离（Working Distance）：工作距离是从物镜的前表面到被观察物体之间的距离。

较大的工作距离可以提供更大的工作空间，方便在显微镜下进行操作。

4. 覆盖面积（Field of View）：覆盖面积指的是在显微镜的视野范围内能够观察到的区域大小。

通常，高倍物镜的覆盖面积相对较小，而低倍物镜的覆盖面积较大。

5. 感光层（Cover Slip）厚度：感光层厚度是物镜的一个重要参数，
用于补偿玻片和液体介质的折射差异，以确保成像的准确性和清晰度。

6. 厚层（Working Cover Slip）厚度：显微镜物镜通常在设计时会考虑适应不同厚度的玻片。

厚层厚度通常为0.17毫米，而薄层厚度通常
为0.13毫米。

了解显微镜物镜的参数可以帮助您更好地选择适合您实际需求的物镜。

在使用显微镜时，根据需要选择合适的放大倍数、数值孔径和工作距离等参数，以获得清晰、高分辨率的观察图像。

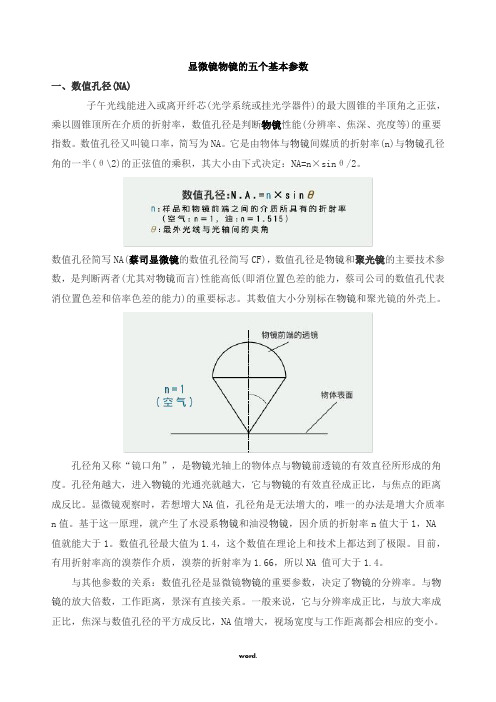

显微镜物镜的五个基本参数（资料参考）显微镜物镜的五个基本参数一、数值孔径(NA)子午光线能进入或离开纤芯(光学系统或挂光学器件)的最大圆锥的半顶角之正弦，乘以圆锥顶所在介质的折射率，数值孔径是判断物镜性能(分辨率、焦深、亮度等)的重要指数。

数值孔径又叫镜口率，简写为NA。

它是由物体与物镜间媒质的折射率(n)与物镜孔径角的一半(θ\2)的正弦值的乘积，其大小由下式决定：NA=n×sinθ/2。

数值孔径简写NA(蔡司显微镜的数值孔径简写CF)，数值孔径是物镜和聚光镜的主要技术参数，是判断两者(尤其对物镜而言)性能高低(即消位置色差的能力，蔡司公司的数值孔代表消位置色差和倍率色差的能力)的重要标志。

其数值大小分别标在物镜和聚光镜的外壳上。

孔径角又称“镜口角”，是物镜光轴上的物体点与物镜前透镜的有效直径所形成的角度。

孔径角越大，进入物镜的光通亮就越大，它与物镜的有效直径成正比，与焦点的距离成反比。

显微镜观察时，若想增大NA值，孔径角是无法增大的，唯一的办法是增大介质率n值。

基于这一原理，就产生了水浸系物镜和油浸物镜，因介质的折射率n 值大于1，NA值就能大于1。

数值孔径最大值为1.4，这个数值在理论上和技术上都达到了极限。

目前，有用折射率高的溴萘作介质，溴萘的折射率为1.66，所以NA 值可大于1.4。

与其他参数的关系：数值孔径是显微镜物镜的重要参数，决定了物镜的分辨率。

与物镜的放大倍数，工作距离，景深有直接关系。

一般来说，它与分辨率成正比，与放大率成正比，焦深与数值孔径的平方成反比，NA值增大，视场宽度与工作距离都会相应的变小。

容易产生的误区：数值孔径与分辨率成正比，但这并不是说在选择物镜的时候一定要选择数值孔径(NA)最大才是最好，因为物镜还会有很多其他重要参数，比如荧光透过率、工作距离等等，最好根据自己的实验选择。

二、焦深焦深也叫景深，其定义是：指使用显微镜观察和拍摄样品表面时，从对准焦点的位置开始，改变物镜与样品表面的距离时，对焦能够保持清晰的范围。

显微镜物镜五个基本参数显微镜物镜的五个基本参数一、数值孔径(NA)子午光线能进入或离开纤芯(光学系统或挂光学器件)的最大圆锥的半顶角之正弦，乘以圆锥顶所在介质的折射率，数值孔径是判断物镜性能(分辨率、焦深、亮度等)的重要指数。

数值孔径又叫镜口率，简写为NA。

它是由物体与物镜间媒质的折射率(n)与物镜孔径角的一半(θ\2)的正弦值的乘积，其大小由下式决定：NA=n×sinθ。

/2数值孔径简写NA(蔡司显微镜的数值孔径简写CF)，数值孔径是物镜和聚光镜的主要技术参数，是判断两者(尤其对物镜而言)性能高低(即消位置色差的能力，蔡司公司的数值孔代表消位置色差和倍率色差的能力)的重要标志。

其数值大小分别标在物镜和聚光镜的外壳上。

孔径角又称“镜口角”，是物镜光轴上的物体点与物镜前透镜的有效直径所形成的角度。

孔径角越大，进入物镜的光通亮就越大，它与物镜的有效直径成正比，与焦点的距离成反比。

显微镜观察时，若想增大NA值，孔径角是无法增大的，唯一的办法是增大介质率n值。

基于这一原理，就产生了水浸系物镜和油浸物镜，因介质的折射率n值大于1，NA值就能大于1。

数值孔径最大值为，这个数值在理论上和技术上都达到了极限。

目前，有用折射率高的溴萘作介质，溴萘的折射率为，所以NA值可大于。

与其他参数的关系：数值孔径是显微镜物镜的重要参数，决定了物镜的分辨率。

与物镜的放大倍数，工作距离，景深有直接关系。

一般来说，它与分辨率成正比，与放大率成正比，焦深与数值孔径的平方成反比，NA值增大，视场宽度与工作距离都会相应的变小。

容易产生的误区：数值孔径与分辨率成正比，但这并不是说在选择物镜的时候一定要选择数值孔径(NA)最大才是最好，因为物镜还会有很多其他重要参数，比如荧光透过率、工作距离等等，最好根据自己的实验选择。

二、焦深焦深也叫景深，其定义是：指使用显微镜观察和拍摄样品表面时，从对准焦点的位置开始，改变物镜与样品表面的距离时，对焦能够保持清晰的范围。

镜头字母标识解密镜头上的特殊标志:(主要功能\特殊功能和新技术的采用等标识)。

一、各厂通用：序号缩写英文全称及中文名称及解释 1 AF AUTO FOCUS 自动对焦功能的镜头。

2 MF MANUAL FOCUS 手动对焦功能的镜头。

3 IF INFINRNAL FOCUS SYSTEM 内部移动对焦,由凸轮驱动镜组中部份透镜的轴向位移进行内部移动调焦,轻使快捷,镜身不伸长，镜头不转动，方便使用偏振镜（PL/PLC）及渐变镜等滤镜。

4 ∞INFINITIVE 镜头距离标尺的末端都有∞标记，即“无限远”标志，指被摄影于最远距离时在胶片上最清晰的成像位置，许多变焦镜头，由于使用镜片较多，气温的高低会轻微影响到“无限远”的实际位置，故在∞后仍有预留位置，以作补偿，并非装配误差。

5 / FISHEYE 超广角鱼眼镜头，指焦距8-15mm视觉180°-105°的镜头。

6 M MARCO/MAKRO（CLOSE-UP）佩距专用镜头，对远近距离都有良好的光学校正，通常有0.5-1.0倍的放大（一倍相当于底片上有一比一的大小），焦距从50-200mm，光圈为F2.8-F4.7 / MINI ZOOM 小型变焦镜头。

8 / MIRROR/REFLEX 反射式镜头，焦距和光圈固定不可调，焦距从300-200mm，光圈由F5.6-13.5。

反射镜头特点是镜身长度短，轻量、价廉、只是直径粗大，拍摄光点时呈美丽而独特的模糊空心圆圈状。

9 N NEW 新一代改进型。

10 S SUPER 超级、优质产品系列。

11 SF SOFT FOCUS柔焦镜头。

12 TELE TELEPHOTO 长焦距镜头。

13 / AF POWER ZOOM 电动自动对焦，电动变焦单反机用镜头，80年早期各厂曾发展过该类镜头，由于体形庞大而重，耗电量大，并无后继产品而淡出市场，现只限在轻便型眼平旁轴机内广泛使用权用。

14 / II、III、IV……是罗马字2、3、4……镜头所标是指第二、第三或第四次经改进的新产品。

显微镜物镜的五个基本参数一、数值孔径(NA)子午光线能进入或离开纤芯(光学系统或挂光学器件)的最大圆锥的半顶角之正弦，乘以圆锥顶所在介质的折射率，数值孔径是判断物镜性能(分辨率、焦深、亮度等)的重要指数。

数值孔径又叫镜口率，简写为NA。

它是由物体与物镜间媒质的折射率(n)与物镜孔径角的一半(θ\2)的正弦值的乘积，其大小由下式决定：NA=n×sinθ/2。

数值孔径简写NA(蔡司显微镜的数值孔径简写CF)，数值孔径是物镜和聚光镜的主要技术参数，是判断两者(尤其对物镜而言)性能高低(即消位置色差的能力，蔡司公司的数值孔代表消位置色差和倍率色差的能力)的重要标志。

其数值大小分别标在物镜和聚光镜的外壳上。

孔径角又称“镜口角”，是物镜光轴上的物体点与物镜前透镜的有效直径所形成的角度。

孔径角越大，进入物镜的光通亮就越大，它与物镜的有效直径成正比，与焦点的距离成反比。

显微镜观察时，若想增大NA值，孔径角是无法增大的，唯一的办法是增大介质率n值。

基于这一原理，就产生了水浸系物镜和油浸物镜，因介质的折射率n值大于1，NA 值就能大于1。

数值孔径最大值为1.4，这个数值在理论上和技术上都达到了极限。

目前，有用折射率高的溴萘作介质，溴萘的折射率为1.66，所以NA 值可大于1.4。

与其他参数的关系：数值孔径是显微镜物镜的重要参数，决定了物镜的分辨率。

与物镜的放大倍数，工作距离，景深有直接关系。

一般来说，它与分辨率成正比，与放大率成正比，焦深与数值孔径的平方成反比，NA值增大，视场宽度与工作距离都会相应的变小。

容易产生的误区：数值孔径与分辨率成正比，但这并不是说在选择物镜的时候一定要选择数值孔径(NA)最大才是最好，因为物镜还会有很多其他重要参数，比如荧光透过率、工作距离等等，最好根据自己的实验选择。

二、焦深焦深也叫景深，其定义是：指使用显微镜观察和拍摄样品表面时，从对准焦点的位置开始，改变物镜与样品表面的距离时，对焦能够保持清晰的范围。

显微镜放大倍数表示方法一、显微镜放大倍数的基本概念。

1.1 显微镜放大倍数啊，那可是个挺重要的事儿呢。

简单来说，就是把咱们肉眼看不太清的微小东西给放大了多少倍。

就好比把小蚂蚁变成大怪兽那样，当然这只是个夸张的说法啦。

放大倍数呢，是显微镜能让我们看到更细微结构的关键指标。

1.2 它是由物镜放大倍数和目镜放大倍数相乘得到的。

这就像是两个小伙伴一起合作，把微小的东西变得能让我们看得更清楚。

物镜就像是先锋，先把物体放大一部分，目镜呢，再接力，把物镜放大后的像再进一步放大。

二、不同表示方法及其意义。

2.1 直接用数字表示。

比如说100倍、200倍这样。

这是最直白的方式，就像跟你说这个东西被放大了这么多倍，简单明了，一目了然。

就像我们平常说“一是一，二是二”，没有什么弯弯绕绕的。

这种表示方法在很多基础的显微镜使用中很常见，对于初学者来说，就像遇到个老朋友，很容易理解。

2.2 还有一种是用范围表示。

像50 100倍这样。

这就像是给了一个放大倍数的区间。

这有点像我们说的“大概齐”的感觉，告诉你这个显微镜能把东西放大的倍数在这个范围里。

它比较灵活，适用于那些可以调节不同放大倍数的显微镜。

就好比你去买衣服，有个尺码范围，总有一个合适的。

2.3 有些显微镜会用放大倍数加上单位来表示。

比如说100×，这个“×”就是表示放大倍数的单位。

这就更规范一些，有点像穿上了正装。

这种表示方法在比较专业的显微镜设备中经常出现。

就像那些在实验室里做精细研究的科学家们，他们用这种表示更准确、更严谨。

三、实际应用中的考量。

3.1 在生物实验里，不同的放大倍数需求可大不一样。

如果要看细胞的整体结构，可能用个低倍数的，像100倍左右就够了，这就叫“因地制宜”。

要是想看看细胞里面的细胞器，那可能就得用高倍数的，比如500倍甚至更高。

这就好比你要找房子里的小物件，就得用更仔细的眼光，也就是更高的放大倍数。

3.2 在材料科学领域也是一样。

显微镜知识总结一、显微镜常使用的结构1、目镜：装在镜筒的上端，通常备有2－3个，上面刻有5×、10×或15×符号以表示其放大倍数。

目镜越长，放大倍数越小，目镜的长度与放大倍数成反比。

2、物镜：装在镜筒下端的转换器上，一般有3－4个，其中最短的刻有“10×”符号的为低倍镜，较长的刻有“40×”符号的为高倍镜。

物镜越长，放大倍数越大，物镜的长度与放大倍数成正比。

注：显微镜的放大倍数=目镜放大倍数×物镜放大倍数如物镜为10×，目镜为10×，其放大倍数就为10×10=100。

注意：放大倍数指长度或宽度，不是面积或体积。

3、通光孔：载物台中央圆形小孔，选用的物镜必须正对通光孔。

4、遮光器：在通光孔下方，可旋转，其上有大小不等的圆孔，叫光圈。

每个光圈都可以对正通光孔，通过大小不等的光圈来调节光线的强弱，改变视野的亮度，方便观察。

5、反光镜：装在镜座上面，可向任意方向转动，它有平、凹两面，其作用是反射光线，再经通光孔照明标本，凹面镜聚光作用强，适于光线较弱的时候使用，平面镜聚光作用弱，适于光线较强时使用。

4再使用高倍镜观察的步骤：（1）低倍镜观察（先对光，后调焦）后移动玻片，将要放大的物像移到视野正中央（2）转动转换器，移走低倍物镜，换上高倍物镜，调节光圈和反光镜，使视野亮度适宜（3略微转动细准焦螺旋，使物像清晰（使用高倍镜观察时，不能转动粗准焦螺旋）。

5、复原放回使用小结：先低倍后高倍，先下降后上升（镜筒），先粗调后微调。

生命系统的结构层次：细胞→ 组织→ 器官→ 系统→ 个体→ 种群和群落→ 生态系统→ 生物圈物质（核酸、蛋白质）不属于生命系统。

（物质没有生命）病毒不属于生命系统。

（病毒不能独立地生活）细胞是最基本的生命系统。

组织：由形态相似、结构和功能相同的一群细胞联合在一起构成常见的组织：上皮组织、神经组织、肌肉组织、结缔组织、脂肪组织、骨组织、骨骼肌、血液（结缔组织）器官：不同的组织按照一定的次序结合在一起常见的器官：脑、心脏、脊髓、骨、一块骨骼肌、各种消化器官、呼吸器官、泌尿器官。

显微镜的目镜和物镜
显微镜的光学部分要紧由目镜和物镜组成：
〔1〕目镜：装在镜筒的上端，通常备有2－3个，上面刻有5×、10×或15×符号以表示其放大倍数，一般装的是10×的目镜。

〔2〕物镜：装在镜筒下端的旋转器上，一般有3－4个物镜，其中最短的刻有“10×”符号的为低倍镜，较长的刻有“40×”符号的为高倍镜，最长的刻有“100×”符号的为油镜，此外，在高倍镜和油镜上还常加有一圈不同颜色的线，以示区别。

显微镜的放大倍数是物镜的放大倍数与目镜的放大倍数的乘积，如物镜为10×，目镜为10×，其放大倍数就为10×10=100。

显微镜各个部分的作用您需要登录后才可以回帖登录|注册发布当大家学到生物的时候，显微镜也都基本看过有的可能也都操作过了。

而你知不知道显微镜的每个部分的有什么作用吗？而接下来我们来了解下显微镜每个部分作用以及使用注意事项。

普通光学显微镜的构造主要分为三部分：机械部分、照明部分和光学部分。

一、机械部分1、镜座：是显微镜的底座，用以支持整个镜体。

2、镜柱：是镜座上面直立的部分，用以连接镜座和镜臂。

3、镜臂：一端连于镜柱，一端连于镜筒，是取放显微镜时手握部位。

4、镜筒：连在镜臂的前上方，镜筒上端装有目镜，下端装有物镜转换器。

5、物镜转换器(旋转器)：接于棱镜壳的下方，可自由转动，盘上有3-4个圆孔，是安装物镜部位，转动转换器，可以调换不同倍数的物镜，当听到碰叩声时，方可进行观察，此时物镜光轴恰好对准通光孔中心,光路接通。

6、镜台(载物台)：在镜筒下方,形状有方、圆两种，用以放置玻片标本，中央有一通光孔，我们所用的显微镜其镜台上装有玻片标本推进器(推片器)，推进器左侧有弹簧夹，用以夹持玻片标本，镜台下有推进器调节轮，可使玻片标本作左右、前后方向的移动。

7、调节器：是装在镜柱上的大小两种螺旋，调节时使镜台作上下方向的移动。

a、粗调节器(粗准焦螺旋)：大螺旋称粗调节器，移动时可使镜台作快速和较大辐度的升降，所以能迅速调节物镜和标本之间的距离使物象呈现于视野中，通常在使用低倍镜时，先用粗调节器迅速找到物象。

b、细调节器(细准焦螺旋)：小螺旋称细调节器，移动时可使镜台缓慢地升降，多在运用高倍镜时使用，从而得到更清晰的物象，并借以观察标本的不同层次和不同深度的结构。

二、照明部分装在镜台下方，包括反光镜、集光器。

1、反光镜：装在镜座上面，可向任意方向转动，它有平、凹两面，其作用是将光源光线反射到聚光器上，再经通光孔照明标本，凹面镜聚光作用强，适于光线较弱的时候使用;平面镜聚光作用弱，适于光线较强时使用。

2、集光器(聚光器)位于镜台下方的集光器架上，由聚光镜和光圈组成，其作用是把光线集中到所要观察的标本上。
