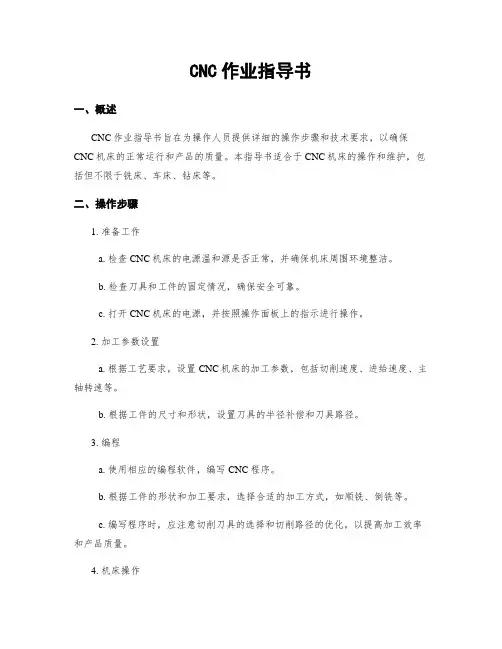

一、概述

CNC作业指导书旨在为操作人员提供详细的操作步骤和技术要求，以确保CNC机床的正常运行和产品的质量。本指导书适合于CNC机床的操作和维护，包括但不限于铣床、车床、钻床等。

二、操作步骤

1. 准备工作

a. 检查CNC机床的电源温和源是否正常，并确保机床周围环境整洁。

b. 检查刀具和工件的固定情况，确保安全可靠。

c. 打开CNC机床的电源，并按照操作面板上的指示进行操作。

2. 加工参数设置

a. 根据工艺要求，设置CNC机床的加工参数，包括切削速度、进给速度、主轴转速等。

b. 根据工件的尺寸和形状，设置刀具的半径补偿和刀具路径。

3. 编程

a. 使用相应的编程软件，编写CNC程序。

b. 根据工件的形状和加工要求，选择合适的加工方式，如顺铣、倒铣等。

c. 编写程序时，应注意切削刀具的选择和切削路径的优化，以提高加工效率和产品质量。

4. 机床操作 a. 打开CNC机床的操作面板，选择相应的程序和工件坐标系。

b. 按照程序的要求，进行手动或者自动操作，包括装夹工件、更换刀具、调整加工参数等。

c. 在操作过程中，应注意观察机床的运行状态，如刀具的磨损、工件的加工质量等，及时调整和处理。

5. 安全操作

a. 在操作CNC机床时，应佩戴防护眼镜和耳塞，确保人身安全。

b. 禁止在机床运行时进行任何干涉，如触碰旋转刀具、调整工件位置等。

c. 在紧急情况下，应即将按下急停按钮，并及时报告相关人员。

6. 维护保养

a. 每日结束工作后，对CNC机床进行清洁和润滑，确保机床的正常运行。

b. 定期检查机床的各个部件，如导轨、主轴、刀库等，发现问题及时处理。

c. 遵守机床的维护保养计划，定期更换润滑油和滤芯。

三、技术要求

1. 精度要求：根据工艺要求，设定CNC机床的加工精度，包括尺寸精度、形状精度、位置精度等。

CNC作业指导书

引言概述：

CNC（Computer Numerical Control）是一种自动化加工技术，通过计算机控制机床进行加工。CNC作业指导书是一份详细的操作手册，旨在指导操作人员正确使用CNC机床进行加工。本文将从准备工作、机床操作、刀具选择、加工工艺和安全注意事项五个方面，详细阐述CNC作业指导书的内容。

一、准备工作：

1.1 确定加工零件的图纸和工艺要求：

在开始CNC加工之前，操作人员应仔细阅读加工零件的图纸和工艺要求。图纸中包含了零件的尺寸、形状和加工要求，而工艺要求则包括了加工工序、刀具选择和切削参数等信息。

1.2 检查机床和刀具的状态：

在进行CNC加工之前，操作人员应仔细检查机床和刀具的状态。机床应处于正常工作状态，各个部件应无松动和损坏。刀具应检查刃口是否锋利，并进行必要的更换和修复。

1.3 确定加工过程中的安全措施：

在进行CNC加工时，操作人员应遵守相关的安全规定。这包括佩戴个人防护装备，确保工作区域的清洁和整齐，以及遵循机床的操作规程和安全操作流程。

二、机床操作：

2.1 启动机床并进行坐标系的设定： 在启动机床之前，操作人员应按照机床的操作手册进行操作。首先，需要进行坐标系的设定，确保机床能够准确地进行加工操作。

2.2 加载加工程序和刀具数据：

在设定坐标系之后，操作人员需要加载加工程序和刀具数据。加工程序包含了加工的具体步骤和切削参数，而刀具数据则包含了刀具的尺寸和切削速度等信息。

2.3 进行加工操作和监控：

在加载加工程序和刀具数据之后，操作人员可以进行实际的加工操作。在加工过程中，需要密切监控机床的运行状态，确保加工质量和安全。

三、刀具选择：

3.1 根据加工要求选择合适的刀具类型：

根据加工零件的形状和加工要求，操作人员应选择合适的刀具类型。常见的刀具类型包括钻头、铣刀、车刀等，每种刀具都有其特定的用途和适用范围。

3.2 确定刀具的尺寸和材质：

CNC作业指导书

一、概述

CNC（计算机数控）是一种自动化加工技术，通过计算机控制机床进行加工操作。本指导书旨在提供CNC作业的详细步骤和操作要点，以确保操作人员能够正确、高效地进行CNC加工。

二、设备准备

1. 确保CNC机床处于正常工作状态，检查电源、冷却系统等设备是否正常工作。

2. 检查刀具库存，确保所需刀具充足。

3. 安装并调试所需刀具，确保刀具固定坚固、无松动。

三、操作步骤

1. 打开CNC机床的主电源，确保机床处于待机状态。

2. 启动CNC控制系统，登录操作账号。

3. 选择加工程序，加载至CNC控制系统中。

4. 检查加工程序的参数设置，包括切削速度、进给速度、切削深度等，根据加工要求进行调整。

5. 根据加工要求选择合适的刀具，并安装在机床上。

6. 进行刀具的长度、半径补偿设置，确保加工精度。

7. 进行工件夹紧装夹，确保工件坚固固定。

8. 进行坐标系的设置，确定工件的起始位置。 9. 进行手动试运行，检查刀具与工件的碰撞情况，调整坐标系和刀具路径。

10. 进行自动运行，启动CNC机床进行加工操作。

11. 监控加工过程，及时检查刀具磨损情况，更换刀具。

12. 加工完成后，关闭CNC机床的主电源，清理工作区域。

四、注意事项

1. 操作人员应熟悉CNC机床的结构和工作原理，具备一定的机械加工知识。

2. 操作人员应严格按照操作步骤进行操作，不得随意更改参数设置。

3. 在进行自动运行前，务必进行手动试运行，确保刀具路径和工件位置正确。

4. 加工过程中，操作人员应时刻监控加工状态，及时调整切削参数和更换刀具。

5. 加工完成后，及时清理工作区域，保持机床的整洁。

五、常见问题及解决方法

1. 机床无法启动：检查电源是否正常连接，排除电源故障。

2. 刀具磨损严重：及时更换刀具，调整刀具参数。

3. 加工精度不达标：检查刀具路径和工件位置是否正确，调整坐标系。

拟 制/日期

YVM3020CNC机操作指导书 文件编号 KM-Q-ZY-153

审 核/日期 版 次 A/0

批 准/日期 页 次 第1页，共1页

1．目的

程式化测量产品尺寸，满足客户要求。

2．范围

适用于平板玻璃。

3．测量原理

由程序发出相关指令驱动电机旋转，移动工件，且通过光学原理影像，自动捕捉对象，并测量计算数据，实现测量尺寸之目的。

4,YVM3020CNC机结构简介

（图一） 电脑主机放置箱

5．操作方法

5.1 打开测试机台电源，打开电脑主机和显示器。（如图一）

5.2启动电脑时，按Ｆ1，并启动ＹＲ-ＣＮＣ软件,自动弹出对话框＂断电后是否自动归零＂请选择＂确定＂，机台自动归零动作． 当有转换放大倍率时，应当用模块效验倍率动作．

5.3 进入软件主界面，（如图二） 测试机电源开关

急停按键 测量平台区 摄像镜头

拟 制/日期

YVM3020CNC机操作指导书 文件编号 KM-Q-ZY-153

审 核/日期 版 次 A/0

批 准/日期 页 次 第2页，共1页

（图二）

5.4打开主菜单文件，选择＂打开＂子菜单，选择编好程式产品名称．按开始，

当中途停止时按停止，当终止测量时按，停止，和 终止程式．（如图二运行程式按扭．）

5.5当每天退出软件时，必须将Ｘ和Ｙ轨道复位，并将影像镜头升最高点复位．再退出YR-CNC软件．

5.5点击关闭窗口，结束测试，退出电脑系统。并关闭测式机电源．

5.6清洁测试工作台面。

6．注意事项

6.1 产品每次要固定水平放置，与夹具接触时不可有间隙．

6.2周围无强烈震动，和高温高湿之环境．

6.3 结束试验操作，先退出软件,关闭电脑，再关闭测试机电源。

7.记录：

程序终止后会自动跳出测量数据，请保存．

坐标显示窗口 2Ｄ窗口

影像窗口 结果显示窗口 调节光源和运动窗口
