船用电缆又称船用电力电缆，是一种用于河海各种船舶及海上石油平台等水上建筑的电力、照明和一般控制之用的电线电缆。
主要用途：应用于用于河海各种船舶及海上石油平台等水上建筑的电力、照明和一般控制之用。
执行标准是：船用电力电缆的执行标准：IEC60092-350，IEC60092-353或GB9331-88。
船用电力电缆主要参数有型号规格、芯数、燃烧特性、额定电压、温度、标称截面积等主要参数。
根据用途，船用电缆可以分为如下种类：1、照明和电力回路用电缆；2、控制和通信回路用电缆；3、电话回路用电缆；4、配电板用电缆；5、可移动设备用电缆；6、控制设备内部接线用电缆；7、其他特殊装置用电缆。
电缆的选择步骤和原则：船舶电力系统中各电缆的选择步骤和原则如下：1、根据电缆的用途、敷设位置和工作条件选择合适的电缆型号。
2、根据用电设备的工作制、电源种类、电缆线芯和负载电流选择合适的电缆截面。
3、根据系统短路电流计算结果，片断电缆的短路容量是否满足要求。
4、根据环境温度对电缆的额定载流量进行修正，然后，再判断电缆的允许电流是否大于负载电流。
5、根据成束敷设修正系数，对电缆的额定载流量进行修正，然后，再判断电缆的允许电流是否大于负载电流。
6、校核线路电压降，判断线路电压降是否小于规定值。
7、根据保护装置的整定值，判断电缆与保护装置是否协调；如果不协调，判断是否可以改变合适的保护装置或整定值，否则应重新选择合适的电缆载面。
扬州光明电缆直销网的负责人介绍：船用电缆品种十分多，因此选择的时候要注意，一定要选择配套的电缆，否则容易发生巨大危险。
选择电缆时要注意一下几项原则：根据用途选择，这一般是用于区别动力、照明和无线电通信等；根据铺设的位置选择时，要考虑环境因素，比如空气的干燥与潮湿、温度的高低和屏蔽要求；根据工作条件选择时，则必须考虑位置、穿管数设和是否可以移动等诸多要求。
船用射频电缆 一般规定GB9334.1—881 产品表示方法由产品型号、特性阻抗、绝缘外径和标准编号表示，组成如图示：系 绝 护 特 绝 结 标 列 缘 套 性 缘 构 准 代 代 代 阻 外 代 编 号 号 号 抗 径 号 号 参 参 数 数 2 代号2.1 系列代号实心聚乙烯绝缘系列……………………………………………………CSY 聚四氟乙烯绝缘系列……………………………………………………CSF 2.2 绝缘代号聚乙烯………………………………………………………………………Y 聚四氟乙烯…………………………………………………………………F 2.3 护层代号见表1特性阻抗……………………………………………………用额定阻抗参数表示。
绝缘外径……………………………………………………用标称外径参数表示。
2.5 结构代号………………………………………………………………1、2、3 3 导体3.1 内导体结构组成就符合表2的规定。
10—13.2 外导体由金属丝编织组成，具体组成见表3。
4.1 导体的电阻率应符合表2的规定。
4.2 20℃时内外导体之间的绝缘电阻应不小于5000MΩ·km。
4.3 绝缘耐电压应符合表4的规定。
10—24.7 高温后冷弯曲试验电缆应能经受表8规定的高温暴露后的低温弯曲试验，经试验后试样绝缘和护套应无机械损伤。
试验时，电缆首先在高温下暴露规定时间，然后在自然条件下冷却1h，再进行低温暴露规定时间，然后在规定直径的试棒上卷绕。
电缆应能经受表9规定的低温弯曲试验，经试验后试样绝缘和护套应无机械损伤。
电缆应能经受表10规定的流动性试验。
10—3船用射频电缆额定阻抗50 铜导体实芯聚乙烯绝缘同轴射频电缆JB/T8143.1—1995 1 使用特性见表1。
2 产品型号如表2，产品型式如图1。
1——内导体 2——绝缘 3——外导体 4——护套 5——铠装（如有时）图14.1 一般技术要求应符合GB9334.1—88的要求。
船用光缆规格型号船用光缆规格型号是指在船舶通信系统中使用的光纤电缆的具体规格和型号。
船用光缆是连接船舶内部通信设备和海上通信网络的重要组成部分，它能够实现高速稳定的数据传输，满足船舶通信需求。
船用光缆的规格型号通常采用标准的命名方式，其中包括光缆芯数、光缆直径、纤芯类型等信息。
下面将详细介绍几种常见的船用光缆规格型号。
1. GYTS-36B1：这是一种36芯的船用光缆，直径为11.5mm。
它采用的是G652D型单模光纤，具有低损耗和高传输性能。
这种光缆适用于长距离传输和海底通信，能够满足船舶通信的高速数据传输需求。
2. GYTA-24B2：这是一种24芯的船用光缆，直径为10.2mm。
它采用的是G655型单模光纤，具有更低的色散和更高的带宽。
这种光缆适用于海底传输和长距离通信，能够确保船舶通信系统的稳定性和可靠性。
3. GYTS-12B1：这是一种12芯的船用光缆，直径为8.6mm。
它采用的是G657A型单模光纤，具有更好的弯曲性能和更小的弯曲半径。
这种光缆适用于在船舶内部进行短距离通信，能够满足船舶内部通信系统的需求。
船用光缆的规格型号选择应根据实际需求进行合理匹配。
在选择光缆规格时，需要考虑通信距离、带宽需求、环境条件以及船舶通信系统的整体设计等因素。
同时，还需要考虑光缆的可靠性和稳定性，确保能够在恶劣的海上环境中正常运行。
除了规格型号外，船用光缆的安装和维护也是非常重要的。
在安装光缆时，需要遵循相关的安装规范，保证光缆的布线和连接质量。
在维护光缆时，需要定期进行检查和清洁，及时修复和更换老化或损坏的部件，确保船舶通信系统的正常运行。
船用光缆规格型号是船舶通信系统中不可忽视的重要组成部分。
通过选择合适的规格型号，并严格按照相关要求进行安装和维护，能够满足船舶通信的高速稳定传输需求，提高船舶通信系统的可靠性和安全性。
同时，不断的技术创新和发展也将为船用光缆的规格型号带来更多的选择和提升。
船用光缆规格型号船用光缆是一种用于船舶通信和数据传输的特殊光纤电缆。
它具有高速传输、抗干扰、抗腐蚀等特点，适用于海洋环境下的通信和数据传输需求。
船用光缆的规格型号各异，下面将介绍几种常见的船用光缆规格型号。
1. GYXC8Y船用光缆GYXC8Y船用光缆是一种船用复合光缆，具有防水、阻燃、耐酸碱等特点，适用于海上通信和数据传输。
其结构包括光纤、填充物、补强模块、阻燃层和护套等层次，使得光缆具有良好的耐压、耐水性能。
该型号的光缆由于采用了复合结构，所以具有良好的防水效果，可在海洋环境下长期使用。
同时，它的阻燃层能够有效阻止火焰蔓延，确保船舶航行时的安全性。
此外，GYXC8Y船用光缆在光纤质量和传输性能上也达到了较高的标准，能够满足船舶通信和数据传输的需求。
2. GYTA船用光缆GYTA船用光缆是一种船用金属复合光缆，采用金属包覆和铠装的设计，能够更好地保护光纤。
该型号的光缆具有良好的抗压和耐腐蚀性能，适应于恶劣的海洋环境。
GYTA船用光缆的结构包括光纤、填充物、金属护套、铠装层等组成。
其中，金属护套和铠装层能够有效保护光纤免受外界力的影响，避免光纤断裂。
此外，该型号的光缆还具有良好的电磁干扰抗性，能够保证信号传输的稳定性。
3. GYDW船用光缆GYDW船用光缆是一种专用于水下通信的光缆，适用于海底油井、海底数据中心等需要大容量数据传输的领域。
该型号的光缆具有高速传输、低损耗和抗干扰等特点，能够满足水下通信的需求。
GYDW船用光缆采用双包覆结构，外层是聚酯强化层，内层则是阻水材料。
这样的设计能够有效防止水分渗入光缆内部，保证光纤的传输质量。
同时，该型号的光缆还具有较高的耐压性能，能够适应深海环境下的需求。
以上是几种常见的船用光缆规格型号的简单介绍。
随着船舶通信和数据传输的需求不断增加，船用光缆的种类也在不断增加和改进。
希望通过这篇文章的介绍，能够增加对船用光缆规格型号的了解。

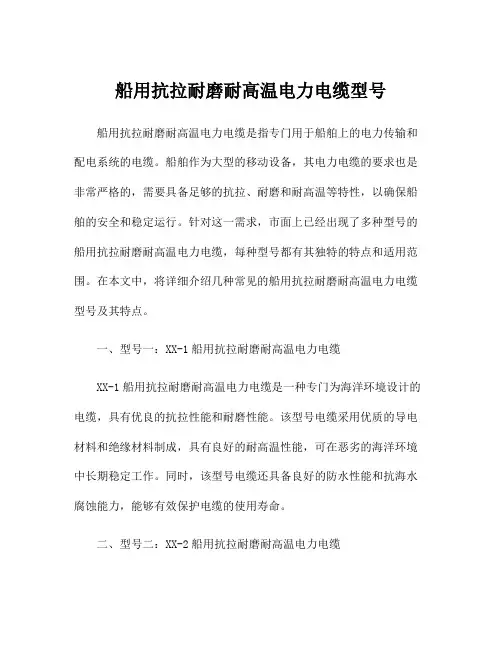

船用抗拉耐磨耐高温电力电缆型号船用抗拉耐磨耐高温电力电缆是指专门用于船舶上的电力传输和配电系统的电缆。
船舶作为大型的移动设备，其电力电缆的要求也是非常严格的，需要具备足够的抗拉、耐磨和耐高温等特性，以确保船舶的安全和稳定运行。
针对这一需求，市面上已经出现了多种型号的船用抗拉耐磨耐高温电力电缆，每种型号都有其独特的特点和适用范围。
在本文中，将详细介绍几种常见的船用抗拉耐磨耐高温电力电缆型号及其特点。
一、型号一：XX-1船用抗拉耐磨耐高温电力电缆XX-1船用抗拉耐磨耐高温电力电缆是一种专门为海洋环境设计的电缆，具有优良的抗拉性能和耐磨性能。
该型号电缆采用优质的导电材料和绝缘材料制成，具有良好的耐高温性能，可在恶劣的海洋环境中长期稳定工作。
同时，该型号电缆还具备良好的防水性能和抗海水腐蚀能力，能够有效保护电缆的使用寿命。
二、型号二：XX-2船用抗拉耐磨耐高温电力电缆XX-2船用抗拉耐磨耐高温电力电缆是一种专门用于船舶配电系统的电缆，具有优异的导电性能和良好的耐高温性能。
该型号电缆采用特殊的导电材料制成，具有较低的电阻和更高的导电效率。
同时，该型号电缆还具有良好的耐磨性能和抗拉性能，可在船舶的复杂环境中稳定工作。
三、型号三：XX-3船用抗拉耐磨耐高温电力电缆XX-3船用抗拉耐磨耐高温电力电缆是一种专门用于船舶动力系统的电缆，具有良好的耐高温性能和优异的抗拉性能。
该型号电缆采用特殊的绝缘材料和护套材料制成，能够有效抵御高温环境下的电磁干扰和外部损伤。
同时，该型号电缆还具有良好的耐磨性能和防火性能，确保船舶动力系统的稳定运行。
综上所述，船用抗拉耐磨耐高温电力电缆在船舶设备中起着非常重要的作用。
不同型号的电缆具有不同的特点和适用范围，可以根据实际需求进行选择和应用。
随着船舶工业的不断发展，相信船用抗拉耐磨耐高温电力电缆将会迎来更广阔的发展空间，为船舶电力系统的安全稳定运行提供更加可靠的保障。
船用电缆选型标准
一、根据船舶系统的需求，选择合适的电缆类型。
船用电缆需满足耐腐蚀、耐磨损、耐高温、耐低温等要求，同时要有足够的机械强度和电气性能。
二、根据船舶的工作电压和电流选择电缆的截面积。
电缆的截面积要足够大，能够承受船舶系统的工作电流，同时要考虑电压降和热效应等因素。
三、根据船舶的工作环境选择电缆的护套材料。
船用电缆需在潮湿、盐雾、油污等环境下工作，因此要选择具有耐腐蚀、防水、防油等性能的护套材料。
四、根据船舶的安全要求选择电缆的阻燃等级。
船用电缆需具备阻燃性能，根据船舶的安全要求选择相应的阻燃等级。
五、根据船舶系统的特殊要求选择电缆的其他特性。
例如，有些船舶系统需要使用具有低烟无卤阻燃性能的电缆，有些需要使用具有低噪音性能的电缆等。
总之，在选择船用电缆时，要综合考虑船舶系统的需求、工作环境、安全要求和其他特殊要求，选择合适的电缆类型和规格，以确保船舶系统的安全、可靠和高效运行。

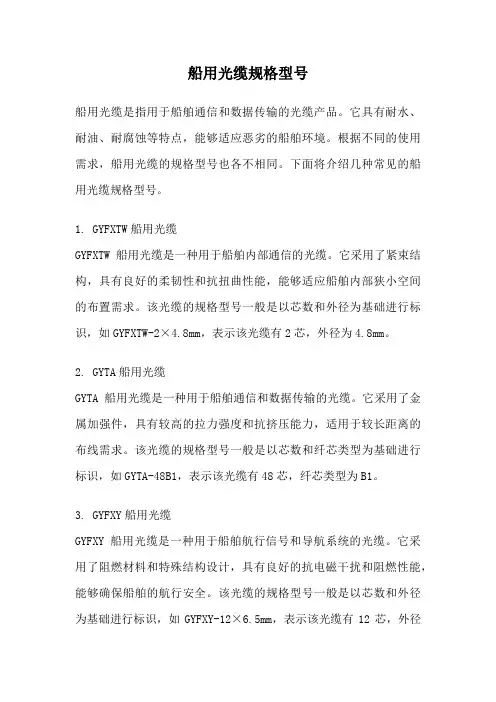

船用光缆规格型号船用光缆是指用于船舶通信和数据传输的光缆产品。
它具有耐水、耐油、耐腐蚀等特点，能够适应恶劣的船舶环境。
根据不同的使用需求，船用光缆的规格型号也各不相同。
下面将介绍几种常见的船用光缆规格型号。
1. GYFXTW船用光缆GYFXTW船用光缆是一种用于船舶内部通信的光缆。
它采用了紧束结构，具有良好的柔韧性和抗扭曲性能，能够适应船舶内部狭小空间的布置需求。
该光缆的规格型号一般是以芯数和外径为基础进行标识，如GYFXTW-2×4.8mm，表示该光缆有2芯，外径为4.8mm。
2. GYTA船用光缆GYTA船用光缆是一种用于船舶通信和数据传输的光缆。
它采用了金属加强件，具有较高的拉力强度和抗挤压能力，适用于较长距离的布线需求。
该光缆的规格型号一般是以芯数和纤芯类型为基础进行标识，如GYTA-48B1，表示该光缆有48芯，纤芯类型为B1。
3. GYFXY船用光缆GYFXY船用光缆是一种用于船舶航行信号和导航系统的光缆。
它采用了阻燃材料和特殊结构设计，具有良好的抗电磁干扰和阻燃性能，能够确保船舶的航行安全。
该光缆的规格型号一般是以芯数和外径为基础进行标识，如GYFXY-12×6.5mm，表示该光缆有12芯，外径为6.5mm。
4. GYXTC8Y船用光缆GYXTC8Y船用光缆是一种用于船舶雷达和导航系统的光缆。
它采用了特殊的耐高温材料和防雷设计，具有优异的耐高温和抗雷击能力，能够在恶劣的气候条件下保持良好的信号传输质量。
该光缆的规格型号一般是以芯数和外径为基础进行标识，如GYXTC8Y-4×10.0mm，表示该光缆有4芯，外径为10.0mm。
船用光缆的规格型号多样化，能够满足不同船舶通信和数据传输的需求。
在选择船用光缆时，需根据实际使用环境和功能需求进行合理选择。
此外，还应注意光缆的安装和维护，确保光缆系统的稳定运行。
总结起来，船用光缆规格型号包括GYFXTW、GYTA、GYFXY、GYXTC8Y 等多种类型。
船用电缆国标代号释义这是国标里的代号，具体的代号解释如下：1. 电缆系列代号： 1. Code for cable series：船用电力电缆C Shipboard power cable船用控制电缆CK Shipboard control cable船用通信电缆CH Shipboard instrumentation circuits cable船用电线CB Shipboard electric wire2. 绝缘代号： 2. Code for insulation：交联聚乙烯绝缘J XLPE insulation乙丙橡胶绝缘 E EPR insulation聚氯乙烯绝缘V PVC insulation3. 护套代号： 3. Code for sheath：氯丁橡胶护套 F CR sheath (SE1)热塑型聚烯烃护套PF PO sheath （SHF1）交联聚烯烃护套PJ Cross-linked PO sheath（SHF2）聚氯乙烯护套V PVC sheath4. 铠装及外护套代号： 4. Code for armor and outer sheath镀锡铜丝编织8Tinned copper wire braided镀锌钢丝编织9 Galvanized steel wire braided无外护套0 Non outer sheath聚氯乙烯外护套 2 PVC outer sheath交联聚烯烃外护套 5 Crossed-linked PO outer sheath（SHF2）热塑型聚烯烃外护套6PO outer sheath （SHF1）5．其它结构代号： 5. Code for other construction软导体R Flexible conductor线对分屏蔽P Twisted pair with individual screen6．燃烧特性代号： 6. Code for flammability单根阻燃DA Single cable flame-retardant成束阻燃SA Bunched cable flame retardant低烟无卤成束阻燃SC Low-smoke halogen-free and flame retardant耐火NA Bunched cables flame-retardant and fire-resistant 低烟无卤耐火NC Low-smoke halogen-free and fire-resistant。
船用电缆国标代号释义这是国标里的代号，具体的代号解释如下：1. 电缆系列代号： 1. Code for cable series：船用电力电缆C Shipboard power cable船用控制电缆CK Shipboard control cable船用通信电缆CH Shipboard instrumentation circuits cable船用电线CB Shipboard electric wire2. 绝缘代号： 2. Code for insulation：交联聚乙烯绝缘J XLPE insulation乙丙橡胶绝缘 E EPR insulation聚氯乙烯绝缘V PVC insulation3. 护套代号： 3. Code for sheath：氯丁橡胶护套 F CR sheath (SE1)热塑型聚烯烃护套PF PO sheath （SHF1）交联聚烯烃护套PJ Cross-linked PO sheath（SHF2）聚氯乙烯护套V PVC sheath4. 铠装及外护套代号： 4. Code for armor and outer sheath镀锡铜丝编织8Tinned copper wire braided镀锌钢丝编织9 Galvanized steel wire braided无外护套0 Non outer sheath聚氯乙烯外护套 2 PVC outer sheath交联聚烯烃外护套 5 Crossed-linked PO outer sheath（SHF2）热塑型聚烯烃外护套6PO outer sheath （SHF1）5．其它结构代号： 5. Code for other construction软导体R Flexible conductor线对分屏蔽P Twisted pair with individual screen6．燃烧特性代号： 6. Code for flammability单根阻燃DA Single cable flame-retardant成束阻燃SA Bunched cable flame retardant低烟无卤成束阻燃SC Low-smoke halogen-free and flame retardant耐火NA Bunched cables flame-retardant and fire-resistant 低烟无卤耐火NC Low-smoke halogen-free and fire-resistant。
舰船用控制电缆产品用途：产品用于各种舰船一般控制装置用。
执行标准：MIL-C-24643或GJB1916-94型号规格、燃烧特性及额定电压Models specifications 、Combustion and Rated voltage型号Models燃烧特性 Combustion 芯数 Core number 标称截面(mm 2)Nominalsectionalarea额定电压(KV) Rated Voltage温度Temp.℃JKYJQ85、JKYJPQ85SC2-61 0.35-2.50.685JKE85、JKEZP85、JKEPJSZP 、JKEPJJKEPJ80、JKEPJ90、JKEPJ85、JKEPJ95JKEPJP 、JKEPJP80、JKEPJP90、JKEPJP85 JKEPJP95SC NSC2-61 0.35-4.00.3 0.6 1.0JKYJ85、JKYPJ 、JKYJPJ80、JKYJPJ90 JKYJPJ85、JKYJPJ95、JKYJPJP 、JKYJPJP80JKYJPJP90、JKYJPJP85、JKYJPJP95产品名称及代号 Product descriptions and Codes 代号 Codes 定义 Definition代号 Codes定义 DefinitionS成束燃烧 Combustion for bunched cableC 无卤,低烟,低毒 Halogen free,low smoke,low toxicityN耐火(单根燃烧)Fire-proof(Combustion for single cable)代号Cod es绝缘Insul-ation代号Codes内套Inner-sheath代号Codes铠装Armoring代号Codes外套Outersheath代号Codes特征Charac-teristicE乙丙橡胶绝缘EP-rubberinsulatedPJ交联聚烯烃护套Cross-linkedpolyolefin sheath8镀锡铜丝编织TinnedCu wirewoven无外护套NO-OutersheathP线芯屏蔽Linecore screenYJ交联聚乙烯绝缘XLPEInsulation- - 9镀锌钢丝编织GalvanizesSteelwirewoven5交联聚烯烃护套Cross-linkedpolyolefin sheathQ 轻型Soft- - - - - - - - ZP总屏蔽Collective ly shield- - - - - - - - SZP双总屏蔽Double Collective ly shield。
标 准： 本产品按国家标准GB12706-2002或国际电工委员会IEC60502-1:2004标准制造 型 号： VV ，VLV 一铜（铝）芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆VV ，VLV 一铜（铝）芯聚氯乙烯绝缘、聚乙烯护套电力电缆用 途： 供固定敷设在额定交流电压UO/U 为0．6/1KV 及以下的室内、架空、电缆沟道、管道内的输配电力线路用。
使用特性： 1、电缆敷设时的环境温度不低于0oC ，弯曲半径应不小电缆外径的10倍。
2、电缆导体的长期最高温度不超过70oC 。
3、短路时（最长持续时间不超过5S ）电缆导体的最高温度不超过160oC 。
产品结构图(点击放大)产品规格： 1芯：1．5--630mm2芯：2*1．5--2*185mm 3芯：3*1．5-3*300mm 4芯：4*4-4*300mm3+1芯：3*4+1*2.5-3*300+1*150mm 3+2芯：3*4+1*2.5-3*300+2*150mm 4+1芯：4*4+1*2.5-4*300+1*150mmVV,VLV,VY,VLY标称截面 mm 2线芯结构 ho/mm绝缘标称厚度 mm护套标称厚度mm计算外径 mm环境温度25°C 允许空气中敷设截流量[A]环境温度25°C 允许截流量埋地土壤炽热阻系数g=80(°C厘米/瓦) [A]成品近似重量 kg/km铜芯 Cu 铝芯Al 铜芯 Cu 铝芯Al铜芯 Cu 铝芯Al 1.5 1/1.38 0.8 1.8 6.6 24 - 31 - 58 - 2.5 1/1.78 0.8 1.8 7.0 32 25 45 35 71 56 4.0 1/2.25 1.0 1.8 7.9 45 34 61 47 97 73 6.0 1/2.76 1.0 1.8 8.4 56 43 77 59 121 84 10 7/1.35 1.0 1.8 9.7 80 61 103 80 177 111 16 7/1.70 1.0 1.8 10.7 106 83 138 106 239 139 25 7/2.14 1.2 1.8 12.4 143 111 183 140 349 190 35 7/2.52 1.2 1.8 13.6 175 133 221 170 451 232 50 19/1.78 1.4 1.8 15.3 223 170 272 210 624 309 7019/2.141.41.817.1265207333256821384. .。
船用电缆Ship Cable聚氯乙烯绝缘和护套船用电力电缆Ship Power Cable with PVC Insulation & Sheath 聚氯乙烯绝缘和护套船用控制电缆Ship Control Cable with PVC Insulation & Sheath 船用射频电缆Ship RF Cable聚氯乙烯绝缘和护套船用电力电缆Power Cable with PVC Insulation and Sheath for Ship本产品适用于各种河海船舶及海上平台等水上建筑物传输电能。
It is used to transmit power for ships, offshore platform and other building over water.一、生产执行标准 GB9331.3-88Executive standard: GB9331.3-88二、使用条件Working Condition1、额定电压为0.6/1kV ；2、电缆长期允许工作温度为70℃。
1: Rated voltage is 0.6/1kV.2: Long term working temperature allowed by cable is 70℃.三、型号、名称Type and Description注：DA 型符合单根垂直燃烧试验要求；SA 型符合成束垂直燃烧试验要求。
Note: DA type cable meets the requirements of vertical burning test for single piece. SA type cable meets the requirements of vertical burning test for bundle.四、规格范围 Speci fication RangeANHUI TIANKANG(GROUP)SHARES CO.,LTD.91芯数推荐：1、2、3、4、5、7、10、12、14、16、19、24、27、30、33和37芯。
