毕业设计说明书题目名称： 3t液压千斤顶结构设计院系名称：机电学院班级：学号：学生姓名：指导教师：2012年6月摘要在实际生产中我们总是会遇到一些将重物如机床、笨重的箱子、井下的轨道等在没有起吊设备的情况下移动或抬起的情况，仅靠人工操作是很难实现的，这时我们就需要用到千斤顶。
千斤顶与我们的生活息息相关，在各行各业如建筑、铁路、汽车维修等部门均得到广泛的应用，因此千斤顶技术的发展将直接或间接影响到这些部门的正常运转和工作，而液压千斤顶又是千斤顶的一种。
在液压千斤顶结构设计中，对液压元件制造精度要求高，工艺复杂，成本较高应向标准化发展，液压元件维修较复杂，且需有较高的技术水平，元件尽量符合互换性。
通过研究液压千斤顶的内部结构、工作原理。
使我们对千斤顶有进一步的了解，使我们更加科学合理的应用千斤顶。
关键字：广泛，工艺，互换性，工作原理AbstractAs the development of the marketing economy, nowadays, the privately owned enterprise becomes the important support in the economy and the society. But as the competition becomes keen, the privately owned enterprise also confronts the tough challenge. It is one of the most important and useful subject on how to improve the core competitiveness to make this kind of enterprise maintain the vigorous vitality.Keywords：Privately Owned Enterprise Shared Vision Visioning Procedure前言液压千斤顶是典型的利用液压传动的设备，液压千斤顶具有结构紧凑、体积小、重量轻、携带方便、性能可靠等优点,被广泛应用于流动性起重作业,是维修、汽车、拖拉机等理想工具。
h
千斤顶工作原理示意图
图11.1 液压千斤顶的工作原理
1—杠杆 2—小活塞 3、6—液压缸 4、5—钢球
7—大活塞 8—重物 9—放油阀 10—油箱
上图为液压千斤顶的原理示意图，我们可以用它说明液压传动的工作原理。
图中大小两个液压缸6和3的内部分别装有活塞7和2，活塞和缸体之间保持一种良好的配合关系，不仅能在缸内滑动，而且配合面之间又能实现可靠的密封。
当用手向上提起杠杆1时，小活塞2就被带动上升，于是小缸3的下腔密封容积增大，腔内压力下降，形成部分真空，这时钢球5将所在的通路关闭，油箱10中的油液就在大气压力的作用下推开钢球4沿吸油孔道进入小缸的下腔，完成一次吸油动作。
接着，压下杠杆1，小活塞下移，小缸下腔的密封容积减小，腔内压力升高，这时钢球4自动关闭了油液回油池的通路，小缸下腔的压力油就推开钢球5挤入大缸6的下腔，推动大活塞将重物8（重力为G）向上顶起一段距离。
如此反复地提压杠杆1，就可以使重物不断升起，达到起重的目的。
欢迎您的下载，资料仅供参考！
h。
机械式液压千斤顶工作原理嘿，朋友们！今天咱们来聊聊机械式液压千斤顶的工作原理呀！首先呢，咱们得知道啥是千斤顶。
哎呀呀，简单说，它就是个能帮咱们把重物顶起来的好帮手！那为啥要有液压千斤顶呢？这可就有讲究啦！咱们来瞧瞧这机械式液压千斤顶的关键部件。
哇，有油缸、活塞、单向阀、放油阀等等。
这些部件可都有大作用呢！那它到底咋工作的呢？听我慢慢道来哈！1. 当我们要使用千斤顶的时候呀，先把千斤顶放在要顶起的重物下面。
嘿，这一步可不能马虎哟！2. 然后呢，通过手动操作，比如压动手柄或者转动螺杆，让活塞开始运动。
哎呀呀，这活塞一动，可就有大动静啦！3. 活塞在油缸里运动，会产生压力，把液压油往单向阀的方向推。
哇，这压力可不小呢！4. 单向阀这时候就发挥作用啦，它只允许液压油往一个方向流，这样就能保证压力不断积累。
呀，是不是很神奇？5. 随着压力的增大，千斤顶就慢慢把重物顶起来啦！可是，顶起来还不算完，咱们还得能安全地把千斤顶收回去。
这就得说到放油阀啦！当我们完成工作，想要放下重物的时候，打开放油阀，液压油就流出来了，压力减小，重物就慢慢下降啦。
哎呀呀，这里面的原理说起来好像挺简单，但是每个部件都得配合得恰到好处才行呢！比如说，如果单向阀出了问题，压力积累不起来，那千斤顶不就没法工作啦？再比如说，放油阀要是关不严，那可就危险啦！朋友们，你们想想，这小小的千斤顶，能顶起那么重的东西，是不是很厉害？这背后的工作原理，是不是很值得咱们好好琢磨琢磨呀？哇！其实在生活中，很多地方都能用到千斤顶呢，比如修车的时候，换轮胎可少不了它。
咱们了解了它的工作原理，以后要是遇到相关的问题，是不是心里就更有底啦？哎呀呀，这机械式液压千斤顶的工作原理，说起来还真是挺有趣的呢！你们觉得呢？。
机械设计大作业脚踏式液压千斤顶院部：机电与车辆工程学院班级：车辆工程姓名：学号：引言第一章、液压千斤顶的总体设计方案1）液压千斤顶设计方案示意图2）液压千斤顶的组成3）液压千斤顶的优缺点第三章、液压千斤顶的原理1）液压千斤顶原理图2）液压千斤顶的特点第四章、液压千斤顶结构设计1）内管设计2）外管设计3）活塞杆设计4）导向套的设计5）液压千斤顶活塞部位的密封6）液压千斤顶装配图第五章、液压千斤顶常见的故障与维修结论致谢参考文献第一章引言机电一体化又称机械电子学，英语称为Mechatronics，它是由英文机械学Mechanics的前半部分与电子学Electronics的后半部分组合而成。
机电一体化最早出现在1971年日本杂志《机械设计》的副刊上，随着机电一体化技术的快速发展，机电一体化的概念被我们广泛接受和普遍应用。
随着计算机技术的迅猛发展和广泛应用,机电一体化技术获得前所未有的发展。
现在的机电一体化技术，是机械和微电子技术紧密集合的一门技术，他的发展使冷冰冰的机器有了人性化，智能化。
机电一体化技术是将机械技术、电工电子技术、微电子技术、信息技术、传感器技术、接口技术、信号变换技术等多种技术进行有机地结合，并综合应用到实际中去的综合技术。
是现代化的自动生产设备几乎可以说都是机电一体化的设备。
液压技术发展趋势液压技术是实现现代化传动与控制的关键技术之一，世界各国对液压工业的发展都给予很大重视。
液压传动是以液体作为工作介质，利用液体的压力能进行能量的传递和控制的一门技术。
液压传动具有许多优点，被广泛应用于机械、建筑、冶金、化工以及航空航天等领域。
如今，随着微电子和计算机技术的发展，机、电、液技术的紧密结合，使液压技术的发展和应用又进入了一个崭新的阶段。
随着我国汽车工业的快速发展,汽车随车千斤顶的要求也越来越高;同时随着市场竞争的加剧,用户要求的不断变化,将迫使千斤顶的设计质量要不断提高,以适应用户的需求。

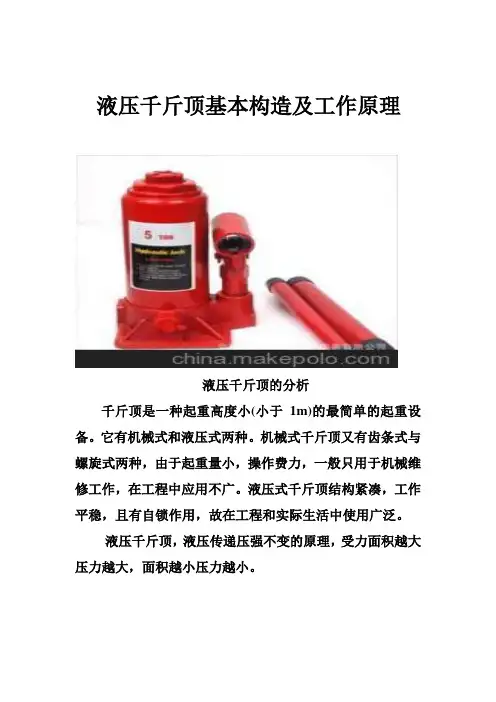

液压千斤顶基本构造及工作原理液压千斤顶的分析千斤顶是一种起重高度小(小于1m)的最简单的起重设备。
它有机械式和液压式两种。
机械式千斤顶又有齿条式与螺旋式两种，由于起重量小，操作费力，一般只用于机械维修工作，在工程中应用不广。
液压式千斤顶结构紧凑，工作平稳，且有自锁作用，故在工程和实际生活中使用广泛。
液压千斤顶，液压传递压强不变的原理，受力面积越大压力越大，面积越小压力越小。
组成液压系统主要由 动力元件 油泵 、执行元件 油缸或液压马达 、控制元件 各种阀 、辅助元件和工作介质等五部分组成。
1、动力元件 油泵 它的作用是把液体利用原动机的机械能转换成液压力能 是液压传动中的动力部分。
2、执行元件 油缸、液压马达 它是将液体的液压能转换成机械能。
其中 油缸做直线运动 马达做旋转运动。
3、控制元件包括压力阀、流量阀和方向阀等。
它们的作用是根据需要无级调节液动机的速度 并对液压系统中工作液体的压力、流量和流向进行调节控制。
4、辅助元件除上述三部分以外的其它元件 包括压力表、滤油器、蓄能装置、冷却器、管件及油箱等 它们同样十分重要。
5、工作介质工作介质是指各类液压传动中的液压油或乳化液 它经过油泵和液动机实现能量转换功能顶升平移位移挤压起重举升。
液压千斤顶原理分析液压油缸结构图1所示，工作时通过上移6手柄使7小活塞向上运动从而形成局部真空，油液从邮箱通过单向阀9被吸入小油缸，然后下压6手柄使7小活塞下压，把小油缸内的液压油通过10单向阀压入3大油缸内，从而推动2大活塞上移，反复动作顶起重物。
通过1调节螺杆可以调整液压油缸的起始高度，使用完毕后扭转4回油阀杆，连通3大油缸和邮箱，油液直接流回邮箱，2大活塞下落，大活塞下落速度取决于回油阀杆的扭转程度。
机构千斤顶包括摇块机构，定块机构杠杆倍力机构以及曲柄摇杆机构。
运动示意简图千斤顶中的液压系统如图是液压千斤顶的工作原理图。
大油缸9和大活塞8组成举升液压缸。
杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。

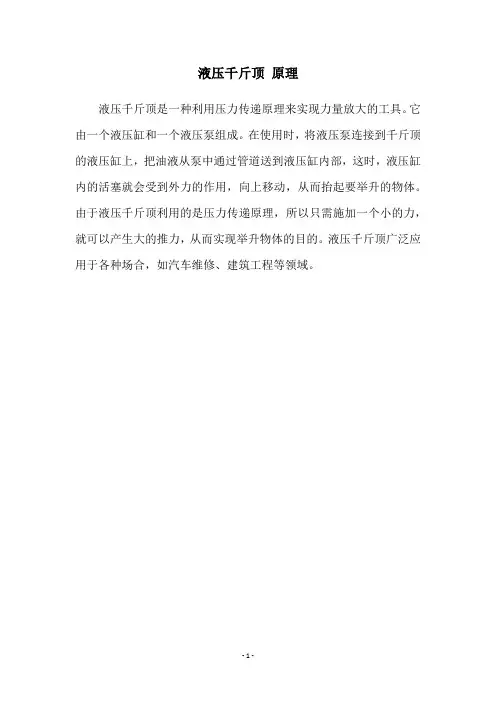

液压千斤顶原理
液压千斤顶是一种利用压力传递原理来实现力量放大的工具。
它由一个液压缸和一个液压泵组成。
在使用时，将液压泵连接到千斤顶的液压缸上，把油液从泵中通过管道送到液压缸内部，这时，液压缸内的活塞就会受到外力的作用，向上移动，从而抬起要举升的物体。
由于液压千斤顶利用的是压力传递原理，所以只需施加一个小的力，就可以产生大的推力，从而实现举升物体的目的。
液压千斤顶广泛应用于各种场合，如汽车维修、建筑工程等领域。
- 1 -。
液压千斤顶原理图
图1-1液压千斤顶工作原理图
1—杠杆手柄2—小油缸3—小活塞4，7—单向阀5—吸油管6，10—管道
8—大活塞9—大油缸11—截止阀12—油箱
图1-1是液压千斤顶的工作原理图。
大油缸9和大活塞8组成举升液压缸。
杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。
如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。
再次提起手柄吸油时，单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。
不断地往复扳动手柄，就能不断地把油液压入举升缸下腔，使重物逐渐地升起。
如果打开截止阀11，举升缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。
这就是液压千斤顶的工作原理。
通过对上面液压千斤顶工作过程的分析，可以初步了解到液压传动的基本工作原理。
液压传动是利用有压力的油液作为传递动力的工作介质。
压下杠杆时，小油缸2输出压力油，是将机械能转换成油液的压力能，压力油经过管道6及单向阀7，推动大活塞8举起重物，是将油液的压力能又转换成机械能。
大活塞8举升的速度取决于单位时间内流入大油缸9中油容积的多少。
由此可见，液压传动是一个不同能量的转换过程。
