初中物理液压千斤顶的工作原理初中物理中的液压千斤顶工作原理基于帕斯卡定律，这是一个非常基础且重要的力学原理。

简单来说，帕斯卡定律指出，在一个连通的液体系统中，任意一点受到的压强在所有方向上都是均匀的，并且大小会无损失地传递到液体的其他部分，不管这部分的截面积如何。

液压千斤顶正是利用这一原理工作的。

其基本构造包括一个手动油泵、一个油管和一个带有活塞的油缸。

以下是液压千斤顶工作过程的简化描述：
1.当我们用手动转动油泵时，油泵会将外界的机械能转化为液压能，即将油液从低压区抽到高压区。

2.高压油通过油管被压入到油缸中较小面积的活塞下方，由于活塞面积小，所以作用在活塞上的力相对较小，但产生的压强很大。

3.根据帕斯卡定律，这个高压会在整个系统的油液中保持不变。

因此，当高压油推动油缸内的大活塞（面积比小活塞大得多）时，虽然压强相同，但由于大活塞的面积较大，所以它受到的推力也会相应增大。

4.这个增大的推力就足以顶起非常重的物体，实现力的放大效应。

当需要放下重物时，只需开启回油阀，让油缸内的高压油回流至储油腔，从而解除对大活塞的推力，重物就会在自身重力作用下缓慢下降。

液压千斤顶原理图
图1-1液压千斤顶工作原理图
1—杠杆手柄2—小油缸3—小活塞4，7—单向阀5—吸油管6，10—管道
8—大活塞9—大油缸11—截止阀12—油箱
图1-1是液压千斤顶的工作原理图。

大油缸9和大活塞8组成举升液压缸。

杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。

如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。

再次提起手柄吸油时，单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。

不断地往复扳动手柄，就能不断地把油液压入举升缸下腔，使重物逐渐地升起。

如果打开截止阀11，举升缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。

这就是液压千斤顶的工作原理。

通过对上面液压千斤顶工作过程的分析，可以初步了解到液压传动的基本工作原理。

液压传动是利用有压力的油液作为传递动力的工作介质。

压下杠杆时，小油缸2输出压力油，是将机械能转换成油液的压力能，压力油经过管道6及单向阀7，推动大活塞8举起重物，是将油液的压力能又转换成机械能。

大活塞8举升的速度取决于单位时间内流入大油缸9中油容积的多少。

由此可见，液压传动是一个不同能量的转换过程。

毕业设计系部：班级：姓名：学号：指导教师：目录第一章引言第二章液压千斤顶的总体设计方案1）液压千斤顶设计方案示意图2）液压千斤顶的组成3）液压千斤顶的优缺点第三章液压千斤顶的原理1）液压千斤顶原理图2）液压千斤顶的特点第四章、液压千斤顶结构设计1）内管设计2）外管设计3）活塞杆设计4）导向套的设计5）液压千斤顶活塞部位的密封6）液压千斤顶装配图第五章液压千斤顶常见的故障与维修结论参考文献第一章引言机电一体化又称机械电子学，英语称为Mechatronics，它是由英文机械学Mechanics的前半部分与电子学Electronics的后半部分组合而成。

机电一体化最早出现在1971年日本杂志《机械设计》的副刊上，随着机电一体化技术的快速发展，机电一体化的概念被我们广泛接受和普遍应用。

随着计算机技术的迅猛发展和广泛应用,机电一体化技术获得前所未有的发展。

现在的机电一体化技术，是机械和微电子技术紧密集合的一门技术，他的发展使冷冰冰的机器有了人性化，智能化。

机电一体化技术是将机械技术、电工电子技术、微电子技术、信息技术、传感器技术、接口技术、信号变换技术等多种技术进行有机地结合，并综合应用到实际中去的综合技术。

是现代化的自动生产设备几乎可以说都是机电一体化的设备。

液压技术发展趋势液压技术是实现现代化传动与控制的关键技术之一，世界各国对液压工业的发展都给予很大重视。

液压传动是以液体作为工作介质，利用液体的压力能进行能量的传递和控制的一门技术。

液压传动具有许多优点，被广泛应用于机械、建筑、冶金、化工以及航空航天等领域。

如今，随着微电子和计算机技术的发展，机、电、液技术的紧密结合，使液压技术的发展和应用又进入了一个崭新的阶段。

随着我国汽车工业的快速发展,汽车随车千斤顶的要求也越来越高;同时随着市场竞争的加剧,用户要求的不断变化,将迫使千斤顶的设计质量要不断提高,以适应用户的需求。

用户喜欢的、市场需要的千斤顶将不仅要求重量轻,携带方便,外形美观,使用可靠,还会对千斤顶的进一步自动化,甚至智能化都有所要求。

液压千斤顶工作原理液压千斤顶的工作原理是：以油液作为工作介质，通过密封容积的变化来传递运动，通过油液的内部的压力来传递动力。

而液压传动装置实质上就是一种能量转换装置。

液压千斤顶基本介绍一、特点液压千斤顶是指采用柱塞或液压缸作为刚性顶举件的千斤顶。

具有结构紧凑，工作平稳，顶撑力大，可自锁等特点。

液压千斤顶的撑顶能力强，重型液压千斤顶顶撑力超过100t。

二、工作原理（过程）1．泵吸油过程当用手提起杠杆手柄1时，小活塞就被带动上行，泵体2中的密封工作容积便增大。

这时，由于排油单向阀3和放油阀8分别关闭了它们各自所在的油路，所以在泵体2中的工作容积增大形成了部分真空。

在大气压的作用下，油箱中的油液经油管打开吸油单向阀4流入泵体2中，完成一次吸油动作。

2．泵压油和重物举升过程当压下杠杆手柄l时，带动小活塞下移，泵体2中的小油腔工作容积减小，便把其中的油液挤出，推开排油单向阀3（此时吸油单向阀4自动关闭了通往油箱的油路），油液便经油管进入液压缸（油腔）11，由于液压缸(油腔)11也是一个密封的工作容积，所以进入的油液因受挤压而产生的作用力就会推动大活塞上升，并将重物顶起做功。

反复提、压杠杆手柄，就可以使重物不断上升，达到起重的目的。

3．重物落下过程需要大活塞向下返回时，将放油阀8开启（旋转90°），则在重物自重的作用下，液压缸（油腔）11中的油液流回油箱5，大活塞就下降到原位。

三、分类液压千斤顶分为：通用液压千斤顶、专用液压千斤顶。

（1）通用液压千斤顶通用液压千斤顶适用于起重高度不大的各种起重作业。

它由油室、油泵、储油腔、活塞、摇把、油阀等主要部分组成。

工作时，只要往复扳动摇把，使手动油泵不断向油缸内压油，由于油缸内油压的不断增高，就迫使活塞及活塞上面的重物一起向上运动。

打开回油阀，油缸内的高压油便流回储油腔，于是重物与活塞也就一起下落。

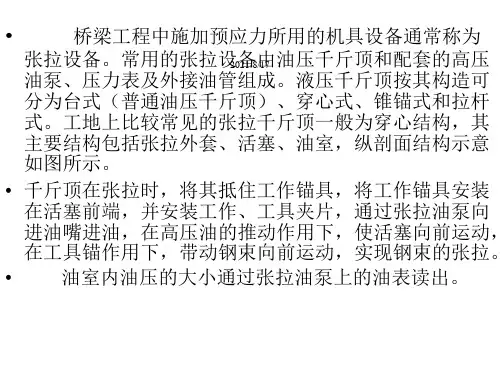

（2）专用液压千斤顶专用液压千斤顶是专用的张拉机具，在制作预应力混凝土构件时，对预应力钢筋施加张力。

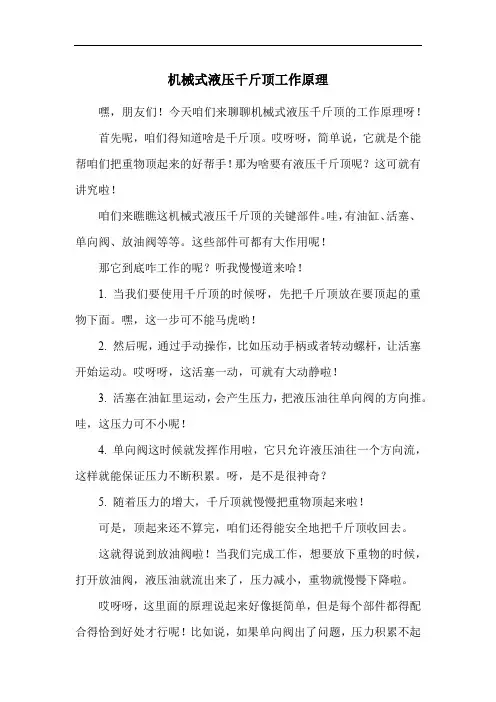

机械式液压千斤顶工作原理嘿，朋友们！今天咱们来聊聊机械式液压千斤顶的工作原理呀！首先呢，咱们得知道啥是千斤顶。

哎呀呀，简单说，它就是个能帮咱们把重物顶起来的好帮手！那为啥要有液压千斤顶呢？这可就有讲究啦！咱们来瞧瞧这机械式液压千斤顶的关键部件。

哇，有油缸、活塞、单向阀、放油阀等等。

这些部件可都有大作用呢！那它到底咋工作的呢？听我慢慢道来哈！1. 当我们要使用千斤顶的时候呀，先把千斤顶放在要顶起的重物下面。

嘿，这一步可不能马虎哟！2. 然后呢，通过手动操作，比如压动手柄或者转动螺杆，让活塞开始运动。

哎呀呀，这活塞一动，可就有大动静啦！3. 活塞在油缸里运动，会产生压力，把液压油往单向阀的方向推。

哇，这压力可不小呢！4. 单向阀这时候就发挥作用啦，它只允许液压油往一个方向流，这样就能保证压力不断积累。

呀，是不是很神奇？5. 随着压力的增大，千斤顶就慢慢把重物顶起来啦！可是，顶起来还不算完，咱们还得能安全地把千斤顶收回去。

这就得说到放油阀啦！当我们完成工作，想要放下重物的时候，打开放油阀，液压油就流出来了，压力减小，重物就慢慢下降啦。

哎呀呀，这里面的原理说起来好像挺简单，但是每个部件都得配合得恰到好处才行呢！比如说，如果单向阀出了问题，压力积累不起来，那千斤顶不就没法工作啦？再比如说，放油阀要是关不严，那可就危险啦！朋友们，你们想想，这小小的千斤顶，能顶起那么重的东西，是不是很厉害？这背后的工作原理，是不是很值得咱们好好琢磨琢磨呀？哇！其实在生活中，很多地方都能用到千斤顶呢，比如修车的时候，换轮胎可少不了它。

咱们了解了它的工作原理，以后要是遇到相关的问题，是不是心里就更有底啦？哎呀呀，这机械式液压千斤顶的工作原理，说起来还真是挺有趣的呢！你们觉得呢？。

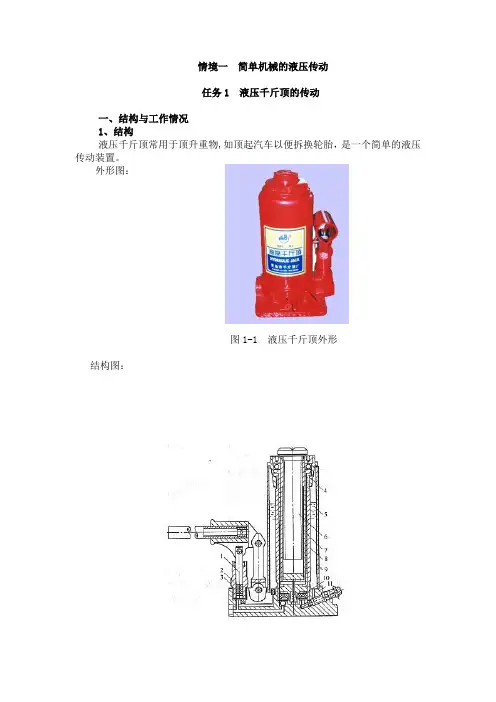

情境一简单机械的液压传动任务1 液压千斤顶的传动一、结构与工作情况1、结构液压千斤顶常用于顶升重物,如顶起汽车以便拆换轮胎，是一个简单的液压传动装置。

外形图：图1-1 液压千斤顶外形结构图：图1-2 液压千斤顶结构1－小柱塞2－小油缸3－密封圈4－顶帽5－液压油6－调节螺杆7－大柱塞8－大油缸9－外壳10密封圈11－底座原理图：图1-3 液压千斤顶的液压系统1－手柄2－小缸3－小活塞4、7－单向阀5、6、10－油管8－大活塞9－大缸11－开关12－油箱2、动作运行录相与动画在开关关闭的情况下，当提起手柄1时，小油缸中小活塞3上移，使其工作容积增大而形成真空，油箱时的油便在大气压作用下通过单向阀4进入小油缸；压下手柄时，小活塞下移，挤压小油缸下腔的油液，推动在活塞上移，从而顶起重物。

单向阀7保证了油液不会倒流到小油缸，从而使重物不会自动落下。

结论是：小油缸的作用是将手动的机械能转换为油液的压力能；大油缸则将油液的压力能转换为顶起重物的机械能。

二、液压系统的组成1、认识其中的元件液压千斤顶的系统中，小缸、小活塞以及单向阀4和7组合在一起，就可以不断从油箱中吸油和将油压入大缸，这个组合体的作用是向系统中提供一定量的压力油液，称为液压泵。

大活塞和缸用于带动负载，使之获得所需运动及输出力，这个部分称为执行机构。

放油阀门11的启闭决定执行元件是否向下运动，是一个方向控制阀。

另外，液压系统要能正常工作，还必须有储存油的容器——油箱12，有连接各元器件的管道5、6、10等，这些称为辅助元件。

还有一种传递运动和动力的载体，即传动介质－液压油。

2、什么是液压传动？――是以液体为工作介质，通过驱动装置将原动机的机械能转换为液压的压力能，然后通过管道、液压控制及调节装置等，借助执行装置，将液体的压力能转换为机械能，驱动负载实现直线或回转运动。

三、千斤顶在工作过程中所体现出的特征1、系统传递力由原理图简化得以下图1-4：如果活塞5上有重物W,则当活塞1上施加的F 力达到一定大小时，就能阻止重物W 下降，这就是说可以利用密封容积中的液体传递力。

液压气缸千斤顶工作原理今天来聊聊液压气缸千斤顶的工作原理。

你看，在生活中我们经常会遇到车子轮胎瘪了需要更换备胎的情况，这时候小小的液压千斤顶可就派上大用场了。

它能轻而易举地抬起重重的汽车，你有没有想过这么个小玩意儿怎么有这么大的力气呢？其实啊，液压气缸千斤顶的原理是依据帕斯卡定律。

帕斯卡定律简单说呢，就是在一个封闭的容器里，施加在液体上的压强能大小不变地向各个方向传递。

想象一下，就像在一个装满水的气球里，你在一个地方挤压，整个气球各个地方都会感受到压力，水的形状也会根据气球的形状改变而均匀受力，这就有点像液压系统里液体传递压力的感觉。

好，咱们具体讲讲液压千斤顶。

它里面有一个小活塞和一个大活塞，还有装着液压油的密闭空间。

当我们按下千斤顶的手柄，就相当于在小活塞那端施加了一个力。

这个力使得小活塞对液压油产生压强，按照帕斯卡定律，这个压强会毫无损失地传递到整个液压油里，也就是传递到了大活塞那里。

因为大活塞的面积比小活塞面积大很多，根据压强的计算公式（压强= 力÷面积），在压强相同的情况下，面积越大，受到的力就越大。

打个比方，这就好像用同样大小的力气去推针眼（小活塞）和锅盖（大活塞），那锅盖受到的力就大多了，自然能顶起很重的东西，比如汽车。

不过呢，老实说，我一开始也不明白为什么这么小一个千斤顶，能顶起那么重的汽车，就感觉像一个瘦弱的小个子能扛起一个大力士一样，不可思议。

后来慢慢学习了解就知道了，这都是科学原理在起作用。

说到这里，你可能会问，那使用液压千斤顶有什么要注意的呢？这里面可有点门道。

首先，一定要确保千斤顶放在平稳的地面上，如果地面不平，就像让一个人站在摇晃的船上用力，很容易出事故。

其次，选择适合负载重量的千斤顶，不能小马拉大车哦，不然它会不堪重负坏掉的。

延伸思考一下，如果想要让这个千斤顶更省力或者能顶起更重的物体，该怎么做呢？理论上是不是可以调整小活塞和大活塞的面积比例呢？这就留给聪明的读者们讨论啦，欢迎大家畅所欲言。
