《经纬仪实验》实验指导书实验课仪器使用及安全须知1、严格遵守“1米原则”、“一臂原则”！2、严禁在道路中间安置测站！3、严禁坐仪器箱子及其他实验器材！4、长距离搬运仪器应装箱，短距离搬运严禁扛在肩上、不加任何防护！装箱仪器拿起前，务必检查箱盖是否紧闭！5、严禁将水准尺靠着树干、路灯或墙柱上！水准尺不用时，应顺着放在路边。
6、仪器取用及装箱，严禁在手托或怀抱仪器箱的情况下进行！仪器装箱前务必将所有制动螺旋松开，光学经纬仪须将竖盘指标补偿器关闭。
7、仪器安置前，务必检查三脚架是否安装稳固！在光滑地面上，必须做好相应防护措施！8、安置仪器时，在旋紧连接螺旋前绝对不能松手！9、使用钢尺严禁遭车辆碾压！钢尺使用完毕应做擦拭处理。
10、三脚架、仪器上所有螺旋的使用宜用力适度，严禁用力过猛！严禁用手、手帕等物擦拭目镜、物镜等光学部件！11、实验/实习完成后，收工时务必清点仪器和工具，以防丢失！尤其是测钎、尺垫等工具，应派专人负责看守与携带。
经纬仪实验1 经纬仪的认识与使用一、实验目的1、根据测角原理掌握经纬仪的构造特点。
2、认识DJ6光学经纬仪的基本结构、主要部件名称和作用、轴系关系。
3、学会经纬仪的基本操作和读数方法。
二、实验内容1、认识DJ6经纬仪各部件的名称；熟悉经纬仪各螺旋的作用及操作方法。
2、了解经纬仪上主要轴线的名称及应满足的条件。
3、练习经纬仪的基本操作和读数。
三、实验步骤1、认识DJ6光学经纬仪的各操作部件，掌握其使用方法。
将经纬仪三脚架架腿张开安放在地面上，使架头大致水平，三个脚尖插入地面使之稳定。
开箱取出经纬仪放在架头上，一手扶住经纬仪，一手旋紧脚架中心连接螺旋，将经纬仪与三脚架稳固连接。
逐一认识经纬仪的各操作部件，了解其作用及使用方法。
2、掌握经纬仪的基本操作。
经纬仪的基本操作步骤可分为：对中、整平、瞄准和读数。
1）对中和整平——光学对中、整平（1）目估法对中、整平（未放仪器的情况）使三脚架的中心位于测站点的铅垂线上（丢石子）；目估法使架头保持水平（2）前后左右移动两个脚法对中（已安放仪器的情况）固定三脚架一脚；双手持脚架另二脚并不断调整其位置；同时观测光学对点器十字分划，使对点器十字分划基本对准测站标志，踩实脚架（3）旋动脚螺旋精确对中：调节脚螺旋（三个脚螺旋同时转动），使光学对点器精确对准测站标志（4）伸缩架腿法粗略整平：伸缩三脚架的两条腿，调平仪器，使圆气泡居中（5）旋动脚螺旋精确整平（左手拇指法则）：转动照准部使管水准轴与两脚螺旋连线方向平行；以相反的方向转动两脚螺旋使管水准器气泡居中；转动照准部90°，使水准管与原来的方向垂直；转动第三只脚螺旋使管水准器气泡居中（6）检查对中，平移仪器，再次精确整平检查光学对中器，若分划圈中心偏离测站点标志，则稍松中心连接螺旋，前后左右平行移动基座，使之精确对中。
巧用Excel计算经纬仪导线和罗盘导线（湖南黑金时代长沙矿业集团刘洪元）摘要：经纬仪导线和罗盘导线计算是矿山测量内业中最重要和最经常的工作。
本文利用Excel的函数功能巧妙编辑方位角、坐标和高程计算公式，在不改变传统计算表格的前提下，通过编辑函数，一次性计算出所测边和点的方位角、坐标以及高程，极大地提高了计算速度、减轻了劳动强度，减少了出现差错的机率，同时也便于测量内业成果的保存。
关键词：Excel函数导线方位角坐标高程煤矿测量最经常的内业工作之一就是计算经纬仪导线和罗盘导线。
传统的计算方法需用计算器对方位角逐一推算，然后计算水平边长、三角高程和坐标，并且完全用手工在计算簿上填写。
这样的计算方法比较繁杂、费时，也容易因笔误而出现差错。
如果利用Excel工作表，巧妙编辑计算公式，则可将所有这些工作通过拖动鼠标一键完成，既省时省力，又可避免差错，还可统一表格格式并轻松建立导线成果电子档案。
一、经纬仪和罗盘导线计算所用的数学公式（数学模型）1、经纬仪导线计算数学公式1）方位角推算αn+ 1=αn + β左 + 180式中α--- 方位角；β---水平角( 左角) ；2）导线水平边长计算Dn+1= Ln * cosγ式中 L ---导线的斜长； D ---导线的水平边长；γ---垂直角。
3）导线坐标推算Xn+ 1 = Xn + D* cosαn+ 1Yn+ 1 = Yn + D* sinαn+ 1式中 D --- 导线水平边长α--- 方位角4）高程推算Hn+ 1= Hn + D * tgγ+ v - i式中 D---导线水平边长；γ--- 垂直角；v --- 前视高；i --- 仪器高。
2、罗盘导线计算数学公式罗盘导线与经纬仪导线的区别在于罗盘导线直接用磁方位角减去磁偏角得到导线方位角。
此外，罗盘导线高程计算中没有仪器高。
其余计算公式与经纬仪导线相同。
罗盘导线方位角推算αn+ 1=αn - β偏式中α--- 方位角；β--- 磁偏角(当推算方位角小于零时，加360O)二、Excel公式编辑（一）经纬仪导线计算公式编辑如图1所示，新建Excel表格，将经纬仪导线测量数据填入F5-P14区域（当竖直角为负时，度分秒都要输入负号），同时将起算边方位角和起始点坐标、高程填入R5-W5，并将测量日期、计算日期以及测点编号填入相应栏目后，开始编辑计算公式。
实习内容一经纬仪导线测量与导线坐标计算（一）项目目的1.学会在地面上用经纬仪标定直线及用普通钢尺精密丈量距离方法。
2.学会导线外业的基本测量工作。
3.学会用罗盘仪测定直线的磁方位角。
（二）项目计划1. 耗时6-8学时。
2.每组在实习指定区域上选定4到6个导线点，组成闭合导线，进行量距、测角。
3.用罗盘仪测定起始直线的磁方位角，进行导线坐标计算。
温江地区磁坐偏角为西偏1度。
据此推算起始边方位角。
（三）仪器与工具1. 仪器：电子经纬仪1台、钢尺1把、测钎2根、水泥钉6个、钉锤1把、记录板1个、计算器一个，罗盘仪1台。
2.工具：铅笔、小刀、计算用纸、测角与测距记录手薄（事先做好）。
（四）方法与步骤1. 根据理论课堂讲解的导线测量的内容和方法，先作好预习，明确需要测定的内容和所用到的方法。
2. 在实习场地上选定比较平坦、相距60m-80m的边长形成一个多边形，构成一闭合导线，打入小铁钉，并用油漆绘好标记，完成导线点编号。
3. 进行直线定线。
若要测的两点间距离较远，一个尺段无法测完，则须先进行直线定线；若能用一个尺段测完，则直接测定即可。
如要进行直线AB 的距离测量，首先清除直线上的障碍物，然后安置经纬仪于A 点上，瞄准B 点，用经纬仪进行定线。
用钢尺进行概量，在视线上依次定出此钢尺一整尺略短的A1、12、23……等尺段。
在各尺段端点粉笔绘标记，方便以后丈量。
4.丈量距离用钢尺丈量相邻两点之间的距离。
丈量组一般由5人组成，2人拉尺，2人读数，1人指挥兼记录。
丈量时，拉伸钢尺置于相邻两点，并使钢尺有刻划线一侧贴近标志。
拉平、拉紧、拉直。
两端的读尺员同时根据点位读取读数，读数精度为1mm ，记入手簿。
每尺段要移动钢尺位置丈量三次，三次测得的结果的较差视不同要求而定，一般不得超过5mm ，否则要重量。
如在限差以内，则取三次结果的平均值，作为此尺段的往测观测成果。
每个边应往返丈量。
在记录表中进行成果整理和精度计算。
第一篇导线复测一、导线复测的内容当路线线形主要由导线控制时，导线的点位精度及密度直线影响施工放线的质量。
导线测量的内容包括：1、检查导线（网）是否符合规范及有关规定要求，平差计算是否经过有关方面检查与验收。
2、导线点密度是否满足施工放线的要求，必须时应进行加密，以保证在道路施工的全工程中，相邻导线点间能相互通视。
3、检查导线点的是否丢失、移动、并进行必要的点位恢复工作。
二、导线复测的外业导线复测的外业工作主要包括水准测量和距离测量以及导线点的饿加密等。
（一）、水准角的测量导线的水平角测量应使用不低于DJ6 级经纬仪，按测回法进行观测。
在附和导线中采用测量左角和右角，在闭和导线中均测内角。
（二）、导线边长测量导线边长应优先采用光电测距仪测量，无条件时，也可采用钢尺及经纬仪测距，采用测距仪测量导线边长时，距离和竖直角应往返观测一回，距离一测回读数两次，边长采用往测平距，返测平距仅作参考。
（三）、导线测量的技术要求各级主要技术参数表1-1测回数等级导线长度（km）平均边长（km）测角误差（〞）DJ6 DJ2角度闭合差（〞）相对闭合差一级 4 0.5 5 4 2 10 n 1/15000二级 2.4 0.25 8 3 1 16 n 1/10000三级 1.2 0.1 12 2 1 24 n 1/5000(四)、导线加 D2 D1-1原导线不能满足要求时，应进行导线点加密，以保证在道路施工的全过程中，相邻导线间不能通视。
加密的导线点 D1可以采用传统的方法，如线形三角锁、图根导线、交会法等。
然而，随着红 D1-2 （1-1） D1-3外测距仪的广乏使用，特别是全站仪的使用，采用支导线点更为方便。
如图1-1 所示，D1、D2 为已知导线点，待加密点为D1-1、D1-2、……。
现以全站仪支导线为例，简述其导线点加密的一般过程：1、在测站D1 上安置仪器，开机；2、输入测站D1 的坐标、仪器高、棱镜高；3、瞄准后视点D2，输入D2 的坐标或方位角；4、转动望远镜，瞄准待加点D1-1 上的反射棱镜，按下测键，稍后即可得到加密点的坐标。

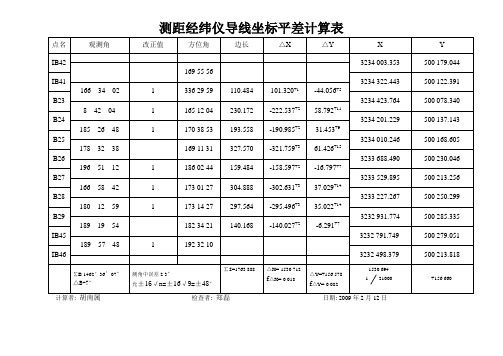

经纬仪导线测量计算成果表第 1 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点 2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m第 2 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 3 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 4 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 5 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 6 页经纬仪导线坐标计已算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m 底板高程m顶板高程m 第 7 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 8 页经纬仪导线坐标XY计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 9 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 10 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 11 页经纬仪导线坐标计算表测量XXX 计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 12 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 13 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 14 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 15 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 16 页经纬仪导线坐标计算表测量XXX 计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 17 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 18 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 19 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 20 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 21 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 22 页经纬仪导线坐标计算表测量XXX计算XXX日已知点2007年7月1日水平观期测点竖直角坐标方位角备注度分秒度分秒度分秒XY测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第23 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 24 页经纬仪导线坐标计算表测量XXX计算已知点2007年7月1日XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 25 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 26 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 27 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 28 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 29 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 30 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 31 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 32 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 33 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注?确置攵确置攵确置隭Y已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 34 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 35 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 36 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 37 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 38 页经纬仪导线坐标计算表测量XXX计算XXX 日期测点竖直角坐标方位角已知点2007年7月1日水平观测角左斜距m 俯角为负仪备注度分秒度分秒度分秒XY器高m站高m巷道高度m底板高程m顶板高程m 第 39 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 40 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐已知点2007年7月1日水平观测角左斜距m 俯标方位角备注度分秒度分秒度分秒XY角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 41 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 42 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 43 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 44 页经纬仪导线坐标计算表测量XXX 计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 45 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 46 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 47 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 48 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 49 页经纬仪导线坐标计算表测量XXX 计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m底板高程m顶板高程m 第 50 页经纬仪导线坐标计算表测量XXX计算XXX日期测点竖直角坐标方位角备注度分秒度分秒度分秒XY 已知点2007年7月1日水平观测角左斜距m 俯角为负仪器高m站高m巷道高度m 底板高程m顶板高程m。
