高层建筑消防给水系统给水方式的选择

超高层建筑给排水及消防设计要点分析摘要：超高层建筑对给排水及消防系统要求极高，其设计难度较大。

为增强设计方案的科学性与合理性，保障超高层建筑给排水正常与消防安全，本文结合某超高层建筑项目，重点就给排水系统中的给水方式、消防系统中的消火栓、自动喷水灭火系统的设计要点进行了分析。

关键词：超高层；给排水；转输水箱，消防设计一、工程概况本项目总建筑面积约24万m2。

含地下三层地下室，功能为汽车库，其中地下2、3F部分区域为人防。

地下室总建筑面积约6万m2，机动车停车数960辆，非机动车停车数1200辆，建筑埋深12.35m。

1#楼主楼为办公，裙房为商业、餐饮，总建筑面积约9.7万m2，总层数42F，总高度211.66m。

其中12F、21F、30F、39F为避难层。

此外，2#塔楼主楼为办公，裙房为商业，总建筑面积7.5万m2，3#、4#、5#楼为商业、餐饮，总建筑面积1.06万m2。

以本项目最高楼1#楼为例分析相关设计要点。

二、超高层建筑给排水系统设计要点1.生活给水系统⑴本项目生活用水采用分区供水，B3~3F由市政给水直供，最不利用水点压力不低于0.10MPa，各用水点水压大于0.20MPa时设置支管减压阀。

（注：当市政压力不稳定或停水时，无法保证1~3F生活用水，由上部第一个避难层内生活水箱供给）。

分区如下：1区（1F~9F）由12F避难层生活水箱D重力供给；2区（10F~18F）由21F避难层生活水箱C重力供给；3区（19F~27F）由30F避难层生活水箱B重力供给；4区（28F~36F）由39F避难层生活水箱A重力供给；5区（37F~RF）由39F避难层生活水箱A+变频设备加压供给。

⑵生活水箱D和生活水箱C补水由设置在B1层的生活泵房1内的生活水箱1和两组转输泵提供（一组供12F避难层生活水箱D、一组供21F避难层生活水箱C）。

生活水箱B和生活水箱A补水由设置在21F避难层的生活水箱C和两组转输泵提供（一组供30F避难层生活水箱B、一组供39F避难层生活水箱A）。

超高层建筑消防给水系统设计要点摘要：本文主要探讨列举了超高层建筑中消防系统的设计，主要包括消防中的消火栓给水系统、自动水灭火系统、气体灭火系统。

其中重点探讨关于超高层消火栓及自动喷淋系统的分区、以及供水方式。

关键词：超高层建筑消火栓系统自动喷水灭火系统分区供水气体灭火1 前言随着我国经济水平以及城镇化水平的提高，经济发达城市的超高层建筑的建设也逐渐增多。

由于消防车的供水高度有限，对于这些超高层建筑，消防车扑救火灾已经无能为力；另一方面消防队员登临起火地点的时间比较长。

为此超高层建筑火灾扑救应完全立足于自救，自救主要依靠室内消防给水系统，特别是自动喷水灭火系统。

因此可靠的消防给水系统就显得尤为重要。

2 以广东某超高层项目为例简述消防系统的设计2.1项目概况该项目为1栋230m的超高层公建，地上51层、地下4层，共设4个避难层分别为12层、23层、34层及43层。

电房设置于23层、43层及地下车库内，屋面设置有配电间。

建筑内设有3层通高、高度15m的宴会大厅、办公区域、酒店区域。

2.2消防系统的设计根据《建筑设计防火规范》的相关条文规定，该建筑设置以下消防系统：消火栓给水系统、自动喷水灭火系统、大空间智能水泡系统、气体灭火系统、建筑灭火器系统。

2.2．1 消防给水系统本建筑采用下部楼层常高压、上部楼层临时高压的消防给水系统。

分别于负一层、二十三层避难层设置转输水池，在屋顶设备房上方设置高位消防水池，采用转输水池串联加压。

具体消防供水方案设计如下：消防转输用水和室外消火栓用水合用消防水池设置于地下车库负一层，消防水池有效容积V1=室外消火栓用水量+转输水量=40×3600×3÷1000+100=532m3。

消防水池按照规范要求分为两格，消防转输泵、室外消火栓泵合用泵房设置于负二层以减少消防水池无效水深。

负二层转输泵将水加压提升至二十三层中间转输水池，中间转输水池分两格，总有效容积60m3；再通过中间转输泵加压提升至屋顶消防水池，有效容积V2=室内消火栓用水量+自动喷淋用水量=40×3600×3÷1000 + 45×3600×1÷1000 =594 m3。

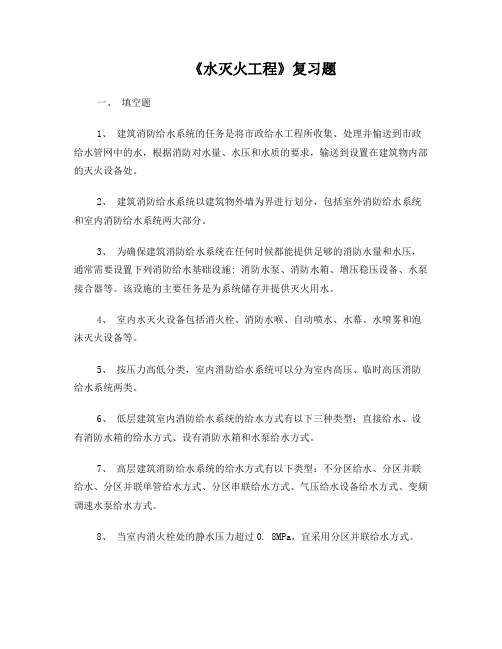

《水灭火工程》复习题一、填空题1、建筑消防给水系统的任务是将市政给水工程所收集、处理并愉送到市政给水管网中的水，根据消防对水量、水压和水质的要求，输送到设置在建筑物内部的灭火设备处。

2、建筑消防给水系统以建筑物外墙为界进行划分，包括室外消防给水系统和室内消防给水系统两大部分。

3、为确保建筑消防给水系统在任何时候都能提供足够的消防水量和水压，通常需要设置下列消防给水基础设施: 消防水泵、消防水箱、增压稳压设备、水泵接合器等。

该设施的主要任务是为系统储存并提供灭火用水。

4、室内水灭火设备包括消火栓、消防水喉、自动喷水、水幕、水喷雾和泡沫灭火设备等。

5、按压力高低分类，室内消防给水系统可以分为室内高压、临时高压消防给水系统两类。

6、低层建筑室内消防给水系统的给水方式有以下三种类型：直接给水、设有消防水箱的给水方式、设有消防水箱和水泵给水方式。

7、高层建筑消防给水系统的给水方式有以下类型：不分区给水、分区并联给水、分区并联单管给水方式、分区串联给水方式、气压给水设备给水方式、变频调速水泵给水方式。

8、当室内消火栓处的静水压力超过0. 8MPa，宜采用分区并联给水方式。

9、高层建筑的消防水池有效容量大于500m3时，应分设成两个能独立使用的消防水池，以保证消防水池在清池、检修时不中断保护。

10、消防水池应保证消防车的吸水高度不超过6 m。

11、某消防泵的型号为XBD1.0/20，则其扬程为10 m，流量为72 m3/h。

12、水灭火系统设计所依据的规范有民用建筑水灭火系统设计规程、建筑设计防火规范。

13、消防水箱的水由生产生活水泵补水。

14、消火栓系统的火灾延续时间按3小时计，自动喷淋系统的火灾延续时间按1小时计。

15、室外消防给水系统的任务就是通过室外消火栓为消防车等消防设备提供消防用水，或通过进户管为室内消防给水设备提供消防用水。

16、按水压分类，室外消防给水系统可以分为室外高压消防给水系统、室外临时高压消防给水系统、室外低压消防给水系统三类。

【精选文档】高层建筑的供水方式高层建筑的供水方式高层建筑的供水方式基本上可区分为两大类，即重力给水及压力供水系统。

(1)重力供水系统。

在给水系统的最高处设高位水箱，水泵将水供应水箱，水箱再靠重力流向给水管网，进行配水，供各用水设施的用水。

重力式供水能够有以下几种给水方式：1)串连式给水方式。

水泵向第一区水箱供水，该水箱除负责向本区管网配水外，还要作为上层各区提高泵的吸水池与贮水池。

2)并联给水方式。

这类给水方式是将各供水区的水泵集中设于地下室，各水泵从储水池向各自的供水区的水箱送水，再由各区的水箱向本区的管网供水。

3)单管给水方式。

该种给水方式又可分为以下三种状况：a.单管减压水箱串连给水。

水泵将水由储水池送到最高处的水箱，再逐级向下一区的高位水箱给水，形成减压水箱串连给水。

b.单管并联水箱减压给水。

水泵从储水也同时向各供水区供水，关于不一样高度的水箱其进水管上设不一样的减压阀，这样水箱是并联于单位水管上的。

【精选文档】c. 单管减压阀串连给水。

水泵从储水池直接将水送到最顶层的水箱，由水箱向各个供水区供水，区与区之间设减压阀。

(2)压力供水系统压力给水有以下几种方式：1)气压给水。

用气压罐取代高位水箱，能够将气压罐设在建筑基层，减少荷载，节俭楼层面积，抗衡震有益。

2)水泵直接给水方式。

水泵直接给水有三种门路：a. 变频调速泵供水。

各供水区自已采纳水泵自行直接供水，为适适用水量变化和与之相联的杨程变化采纳自动控制变频调速泵。

b. 多泵并联供水。

同一个供水区内，为适应用水量和相应的水压变化，设置多台泵，在不一样的状况下进行水泵切换。

c. 水泵减压给水方式。

全部各区共同一组水泵，水压以最高区为准，其余各区设减压阀减压后供水。

消防供水系统的常见类型介绍——四川博海供水官方网站1、高层建筑室内消火栓给水系统按照给水服务范围分为两类：①独立的室内消火栓给水系统：即每栋高层建筑设置一个单独加压的室内消火栓给水系统，泽中系统安全行高，但是管理分散，投资较大，在地震区、人防要求较高的建筑物以及重要的建筑物内，宜采用这种独立的室内消火栓给水系统。

四川博海供水：消防给水系统②区域集中的消火栓给水系统：即数幢楼或数十幢高楼建筑物公用一个加压泵房的消火栓给水系统。

这种系统便于集中管理，节省投资，但在弟挣灾区可靠性较低。

在有合理规划的高层建筑区，可采用区域集中的高压或临时高压消防给水系统。

消防给水系统除了按照给水范围分类外，还可按照建筑高度、给水压力来分类选择不同的消防给水设备。

2、根据建筑高度分类消防给水系统，也就是根据建筑物的高度，消火栓给水系统可分为分区给水方式和不分区给水方式两种消防给水系统。

①不分区消防给水系统建筑高度超过24m。

而不超过50m的高层建筑一旦发生火灾时，消防队使用的一般消防车（解放牌消防车）从室外消防栓或消防水池取水，通过水泵接合器向室内管道送水，仍可加强室内官网的供水能力，协助扑救室内火灾。

因此，建筑高度不超过50m或最低消火栓处的静水压力不超过0.8MPa时，可采用不分区给水方式的给水系统。

有黄河牌或是交通牌等大型消防车的地区，由于该消防车能协助扑救高度达80m的建筑火灾，因此，当建筑高度超过50m而不超过80m，消防给水系统也可以不分区。

②分区消防给水系统建筑高度超过50m的消火栓给水系统，难以得到一般消防车的供水支持扑灭火灾。

为加强给水系统的供水能力，保证给水系统的供水能力，保证供水安全和货场灭火用水，应采用分区给水系统。

3、按照消防给水压力分，高层建筑小贩该给谁系统按压力分为两类：高压消防给水系统和临时高压消防给水系统。

①高压消防给水系统高压消防给水系统又称常高压消防给水系统。

这种系统的消防给水管网内经常保持足够的压力，扑灭火灾时，不需要使用消防车或是其他移动式水泵加压，直接由消火栓接上水带和水枪灭火。

高层住宅小区供水方式与普通住宅小区相比，现代高层住宅小区楼层比较高，所居住的人口也比较多，对生活用水的需求非常大，同时也给供水管网造成很大的压力，由于高层住宅小区的供水线路设计比较复杂，供水管网又非常长，所消耗的能源也是如此之大。

因此，博海根据现代高层住宅小区所需要生活用水量的需求，对现代高层住宅小区选择一条比较合适的供水方式。

1、高层住宅小区给水系统的选择原则对于高层建筑住宅小区所采取的供水方式是直接通过市政府的供水管网直接进行供水，如果外面的供水管网压较低时，就很难满足高层住宅小区居民的用水需求。

一般情况下，对于高层住宅小区、多层住宅小区的居民来说，当楼层比较低的部分居民，最好利用外部供水管网进行供水，但比较高的住户，则应该选择其设置加压或流量调节装置供水。

对于高层住宅小区来说，他们居住的地方，尤其是室外的消防系统，在发生火灾以后所需要大量的水应最大可能的与小区的外部供水网连接到一起，这样就不会影响居民的生活用水情况。

2、供水方式的选择与比较一般情况下，对于高层住宅小区的供水方式，可以采取以下三种方式：（1）无负压增压供水方式，也就是所谓的借助气压水罐内的压缩性气体所产生的压力来进行供水，。

但是却有一定的缺点，由于气压水罐内的容量相对较小一些，一般是供水压力较小的时候，对供水流量压力较小的时候可以提供一些帮助，即就是所谓的增压设备。

（2）箱式无负压供水方式，其特点是在任何情况下，水流量都是比较稳定的，不会因为供水管网的流量随时变动而发生变化，应用这种供水方式，其主要作用是节能环保，全封闭式保护，水质不会二次污染。

（3）变频恒压供水方式，应用这种供水方式，不仅占地面积小，还避免了水质发生二次污染所造成的危害，由于一直处于恒压稳定状态下的供水系统，其流量相对来说一直都很稳定，所以可以通过变频调速泵这种方式达到节能，环保的效果。

高层建筑消防给水系统设计探讨摘要：本文根据高层建筑消防规范和工程实践经验．对高层建筑消防系统设计的若干问题进行探讨。

关键词：高层建筑消防系统消火栓1前言随着社会和国民经济的不断发展，我国的高层建筑也越来越多地矗立于城市之中。

在象征城市繁荣与发展的同时，保障高层建筑消防安全的建筑消防给水设计，也就成了给排水设计中的重要部分。

结合本人的实践经验，现就高层建筑的消防给水设计谈几点个人想法。

2室外消火栓数量的确定室外消火栓是室外消防用水取水口，理应按室外管网来考虑。

可以想象得到，室外管网供水流量一旦确定，即使设置再多的室外消火栓，其室外消火栓所能取到的水量的总和也就是室外管供水总量。

当设计把室消防用水储存在室内消防水池时，室外管网一般就按室外消防用水量来确定，因此室外消火栓的数量应按室外消防用水量经计算来确定。

但是《高规》第7．4．5．3规定，水泵接合器应设在室外便于消防车使用的地点，距室外消火栓或消防水池的距离宜为15m-40m。

从这个规定可以看出，水泵接合器的15m-40m 范围内在一般情况下要设置室外消火栓。

因此，在工程设计中，在布置水泵接合器时，要考虑其相对集中以利于与经计算的室外消火栓数量对应，一旦设计中有较多的室内消防系统需要较多水尖接合器，且分散布置时则需要适当增设“额外”的室外消火栓。

3水泵接合器数量的确定水泵接合器的主要用途是当室内消防水泵发生故障或遇大火室内消防用水不足时，供消防车从室外消火栓取水，通过水泵接合器将水送到室内消防给水管网，供灭火使用。

按一类高层建筑设计。

室外消防用水量为301／s。

但其室内大水滴喷淋系统设计用水量为1331／s，室内水幕喷淋系统设计用水量为l671／s，室内消火栓系统设计用水量为301／s，这些用水量按火灾延续时间计算均储存在地下水池中。

按规范7．4．5一l规定，水泵接合器的数量应分别设lo个，l2个和2个。

l2个水泵接合器要l2辆消防车从l2个室外消火栓中取水供给，而室外的供水条件上远远达不到这个要求的，即使考虑到由消防车远距离运水。
