常高压消防给水系统设计

消防知识：室外消防给水系统1.室外消防给水系统的工作原理介绍1.1.概述室外消防给水系统是干什么的？原理是什么，和室外消火栓系统有啥联系？我来介绍一下。

室外消火栓给水系统通常是指室外消防给水系统，它是设置在建筑物外墙外的消防给水系统，主要承担城市、集镇、居住区、工矿企业的室外部分的消防给水任务。

下面主要介绍三种室外消防给水系统的工作原理。

1.2.常高压消防给水系统常高压消防给水系统管网内经常保持足够的压力和消防水用量。

当火灾发生后，现场人员可以从设置在附近的消火栓箱子内取出水枪和水带，将水带与消火栓栓口连接，接上水枪，打开消火栓的阀门，直接进行灭火。

13临时高压消防给水系统临时高压消防给水系统中设有消防泵,平时管网内压力较低。

当火灾发生后，现场人员可以从设置在附近的消火栓箱子内取出水带和水枪，将水带与消火栓栓口连接，接上水枪，打开消火栓的阀门，通知水泵房启动消防水泵，使管网内的压力达到高压给水系统的水压要求，这时候投入消火栓。

当室外采用高压或临时高压消防给水系统时，宜与室内消防给水系统合用14低压消防给水系统低压消防给水系统管网内的压力较低，当火灾发生后，消防队员打开最近的室外消火栓，将消防车与室外消火栓连接，从室外管网吸水，加入消防车内，然后利用消防车直接加压灭火，或者由消防车通过水泵接合器向室内管网加压供水。

如果对一级消防工程师考试有兴趣，您可以关注我，每天都会为你分享一些相关知识。

2.室外消火栓设计规范室外消火栓是设置在建筑物外面消防给水管网上的供水设施，主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火。

所以，室外消火栓系统也是扑救火灾的重要消防设施之一。

2.1.室外消防给水管网的设计室外消防给水管道可采用高压、临时高压和低压管道。

城镇、居住区、企业事业单位的室外消防给水，一般均采用低压给水系统，而且，常常与生产、生产给水管道合并使用。

但是，高压或临时高压给水管道为确保供水安全，应与生产、生活给水管道分开，设置独立的消防给水管道。

超高层建筑消防给水系统设计要点摘要：本文主要探讨列举了超高层建筑中消防系统的设计，主要包括消防中的消火栓给水系统、自动水灭火系统、气体灭火系统。

其中重点探讨关于超高层消火栓及自动喷淋系统的分区、以及供水方式。

关键词：超高层建筑消火栓系统自动喷水灭火系统分区供水气体灭火1 前言随着我国经济水平以及城镇化水平的提高，经济发达城市的超高层建筑的建设也逐渐增多。

由于消防车的供水高度有限，对于这些超高层建筑，消防车扑救火灾已经无能为力；另一方面消防队员登临起火地点的时间比较长。

为此超高层建筑火灾扑救应完全立足于自救，自救主要依靠室内消防给水系统，特别是自动喷水灭火系统。

因此可靠的消防给水系统就显得尤为重要。

2 以广东某超高层项目为例简述消防系统的设计2.1项目概况该项目为1栋230m的超高层公建，地上51层、地下4层，共设4个避难层分别为12层、23层、34层及43层。

电房设置于23层、43层及地下车库内，屋面设置有配电间。

建筑内设有3层通高、高度15m的宴会大厅、办公区域、酒店区域。

2.2消防系统的设计根据《建筑设计防火规范》的相关条文规定，该建筑设置以下消防系统：消火栓给水系统、自动喷水灭火系统、大空间智能水泡系统、气体灭火系统、建筑灭火器系统。

2.2．1 消防给水系统本建筑采用下部楼层常高压、上部楼层临时高压的消防给水系统。

分别于负一层、二十三层避难层设置转输水池，在屋顶设备房上方设置高位消防水池，采用转输水池串联加压。

具体消防供水方案设计如下：消防转输用水和室外消火栓用水合用消防水池设置于地下车库负一层，消防水池有效容积V1=室外消火栓用水量+转输水量=40×3600×3÷1000+100=532m3。

消防水池按照规范要求分为两格，消防转输泵、室外消火栓泵合用泵房设置于负二层以减少消防水池无效水深。

负二层转输泵将水加压提升至二十三层中间转输水池，中间转输水池分两格，总有效容积60m3；再通过中间转输泵加压提升至屋顶消防水池，有效容积V2=室内消火栓用水量+自动喷淋用水量=40×3600×3÷1000 + 45×3600×1÷1000 =594 m3。

《消防给水及消火栓系统技术规范》全面解析1.0.1 条2.1.6条2.1.7 条3.1.2第3条3.2.2 条应小于表3.2.2的规定。

3.4.8 条空分站，可燃液体、液化烃的火车和汽车装卸栈台，变电站等室外消火栓设计流量不应小于表3.4.8的规定。

当室外变压器采用水喷雾灭火系统全保护时，其室外消火栓给水设计流量可按表 3.4.8规定值的50%计算，但不应小于15L/s。

合下列规定：1 泡沫灭火系统设计流量应按系统扑救着火油船一起火灾的泡沫混合液量及泡沫液混合比经计算确定，泡沫混合液供给强度、保护范围和连续供给时间不应小于表3.4.9-1 的规定，并应符合现行国家标准《泡沫灭火系统设计规范》GB50151 的有关规定；2 油船冷却水系统设计流量应按消防时着火油舱冷却水保护范围内的油舱甲板小于表3.4.9－2的规定；4 隔离水幕系统的设计流量应符合下列规定：1）喷水强度宜为1.0L/s.m～2.OL/s.m；2）保护范围宜为装卸设备的两端各延伸5m，水幕喷射高度宜高于被保护对象1.50m；3）火灾延续时间不应小于1.0h，并应满足现行国家标准《自动喷水灭火系统设计规范》GB50084 的有关规定；5 油品码头的室外消火栓设计流量不应小于表3.4.9-3的规定。

3.4.12 条3.5.2 条3.6.1 条3.6.2 条4.1.3 条4.3.3 条4.3.4 条4.3.10 条5.1.4 条5.1.6 条150量时，其最低淹没深度应是第一个水泵叶轮底部水位线以上不少 3.2m，且海拔高度每增加轴流深井泵安装在消防水池等消防水源上时，防水池的最低有消防水池等消防水源有效储水量或有效5.1.10 条5.2.1 条屋顶消防水箱的容积，适当了做了加大，要特别注意，前面说到初期的消防水量，而此条这条数据的得出仍然是按10分钟的消防水量来计算得出的，6＋6.4＝5.2.6 条稳压泵的设计流量不应小于消防给水系统管网的正常泄露量和系统自动启动流量；稳压泵的设计流量宜按消防给水设计流量的1%~3%计且不宜小于1L/S。

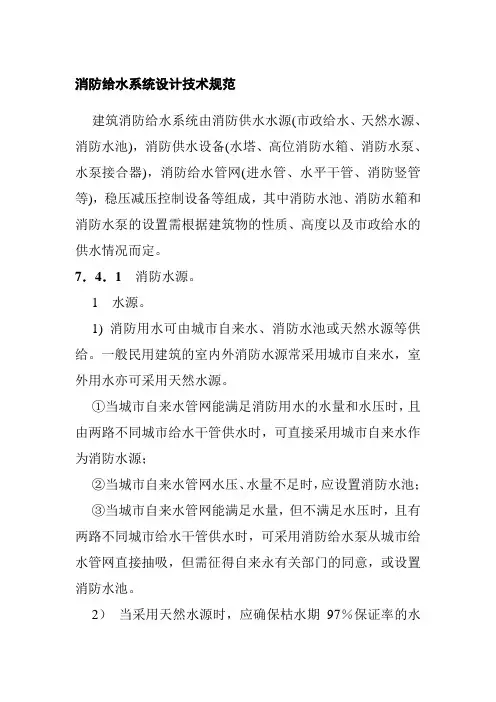

消防给水系统设计技术规范建筑消防给水系统由消防供水水源(市政给水、天然水源、消防水池)，消防供水设备(水塔、高位消防水箱、消防水泵、水泵接合器)，消防给水管网(进水管、水平干管、消防竖管等)，稳压减压控制设备等组成，其中消防水池、消防水箱和消防水泵的设置需根据建筑物的性质、高度以及市政给水的供水情况而定。

7．4．1 消防水源。

1 水源。

1) 消防用水可由城市自来水、消防水池或天然水源等供给。

一般民用建筑的室内外消防水源常采用城市自来水，室外用水亦可采用天然水源。

①当城市自来水管网能满足消防用水的水量和水压时，且由两路不同城市给水干管供水时，可直接采用城市自来水作为消防水源；②当城市自来水管网水压、水量不足时，应设置消防水池；③当城市自来水管网能满足水量，但不满足水压时，且有两路不同城市给水干管供水时，可采用消防给水泵从城市给水管网直接抽吸，但需征得自来永有关部门的同意，或设置消防水池。

2）当采用天然水源时，应确保枯水期97％保证率的水位能可靠取水供给设计消防用水量，且满足消防用水的水质和有可靠的取水措施，如消防车通道、固定或移动消防泵的取水口等。

当采用海水作为消防水源时，还应有除去生物生长堵塞取水设施的措施。

3）当采用井水做消防水源时，规划设计区域内应有2口及以上水井，当其中一口水井不能供水时，另外的水井出水能力在任何时间满足生产、生活和消防用水量时，可不设置消防水池，其他情况均应设置消防水池。

4）游泳池、水景水池：保证常年贮存有足够的水量的游泳池、水景水池可作为消防水源。

冬季封冻的水池，有效水量计算，应以最大冰层厚度下水线为计算起始水位。

5）消防水池：如采用消防水池作为消防水源时，消防水池的容量应满足火灾延续时间内消防用水量的要求。

室外消防水池设在室内或室外均应设置消防车取水口。

2 消防水源专用车道。

供消防车取水的天然水源和消防水池，应设消防车道，在消防车取水口处应保证吸水高度不超过6m。

7．4．2 消防给水系统。

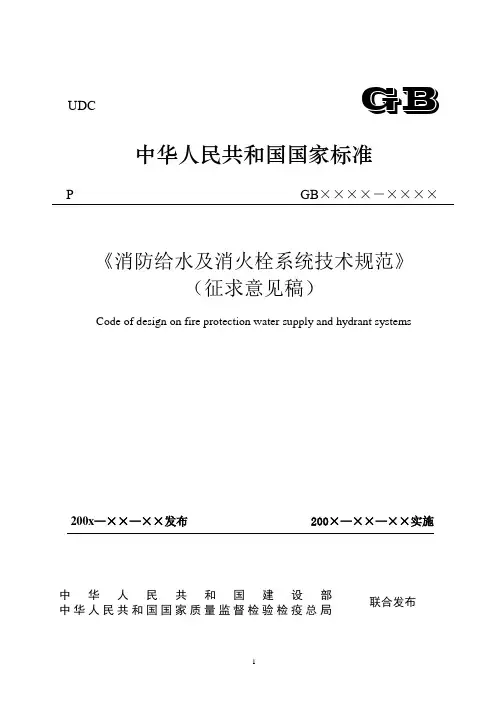

UDC GB 中华人民共和国国家标准P GB××××－××××《消防给水及消火栓系统技术规范》（征求意见稿）Code of design on fire protection water supply and hydrant systems200x—××—××发布 200×—××—××实施中华人民共和国建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准《消防给水及消火栓系统技术规范》（征求意见稿）Code of design on fire protection water supply and hydrant systemsGB50xxx—200x主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：200x年x x月x日中国xxxxx 出版社200x 北京中华人民共和国共和国建设部公告第 xxx号建设部关于发布国家标准《消防给水及消火栓系统设计规范》的公告现批准《消防给水及消火栓系统设计规范》为国家标准，编号为GB50xxx—200x，自200x年x月x日起实施。

其中，第条为强制性条文，必须严格执行。

中华人民共和国建设部二OO八年xx月xx日前言根据建设部建标[2006]77号文件的要求，由中国中元国际工程公司会同公安部天津消防研究所、上海市公安消防总队、北京市公安消防总队、辽宁省公安消防总队、浙江省公安消防总队、中国建筑设计研究院、华东建筑设计研究院有限公司、中国建筑西北设计研究院、中国石化工程建设公司、广州市设计院、四川省建筑设计院、新疆建筑设计研究院、中国建筑东北设计研究院、中元国际工程设计研究院、北京利华消防工程公司、上海瑞孚管路系统有限公司、北京科进电子工程技术有限公司、上海上龙阀门厂、广东东方管业有限公司等单位编制国家标准《消防给水及消火栓系统设计规范》GB50261。

消防给水及消火栓系统技术规范：消防水源目录1.国家标准 (1)1.1.消防给水及消火栓系统技术规范：消防水泵接合器 (1)1.2.消防给水及消火栓系统技术规范：天源水源及其他 (3)1.2.1.条文说明 (3)1.3.消防给水及消火栓系统技术规范：市政给水 (4)1.3.1.条文说明 (4)1.4.消防给水及消火栓系统技术规范：消防水泵 (5)1.4.1.条文说明 (8)1.5.消防给水及消火栓系统技术规范：消防水池 (11)1.5.1.条文说明 (14)1.6.消防给水及消火栓系统技术规范：消防水源 (15)2.室外消防给水系统的工作原理介绍（室外消火栓给水系统） (17)1.1.常高压消防给水系统 (17)2.2.临时高压消防给水系统 (17)3.3.低压消防给水系统 (17)1.国家标准1.1,消防给水及消火栓系统技术规范：消防水泵接合器5.4消防水泵接合器5.4.1下列场所的室内消火栓给水系统应设置消防水泵接合器：1高层民用建筑；2设有消防给水的住宅、超过五层的其他多层民用建筑；3超过2层或建筑面积大于lOOOOm?的地下或半地下建筑（室卜室内消火栓设计流量大于10L/S平战结合的人防工程；4高层工业建筑和超过四层的多层工业建筑；5城市交通隧道。

5.4.2自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等水灭火系统，均应设置消防水泵接合器。

5.4.3消防水泵接合器的给水流量宜按每个10L/S〜15L/S计算。

每种水灭火系统的消防水泵接合器设置的数量应按系统设计流量经计算确定，但当计算数量超过3个时，可根据供水可靠性适当减少；5.4.4临时高压消防给水系统向多栋建筑供水时，消防水泵接合器应在每座建筑附件就近设置。

5.4.5消防水泵接合器的供水范围，应根据当地消防车的供水流量和压力确定。

5.4.6消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器；当建筑高度超过消防车供水高度时，消防给水应在设备层等方便操作的地点设置手抬泵或移动泵接力供水的吸水和加压接口。

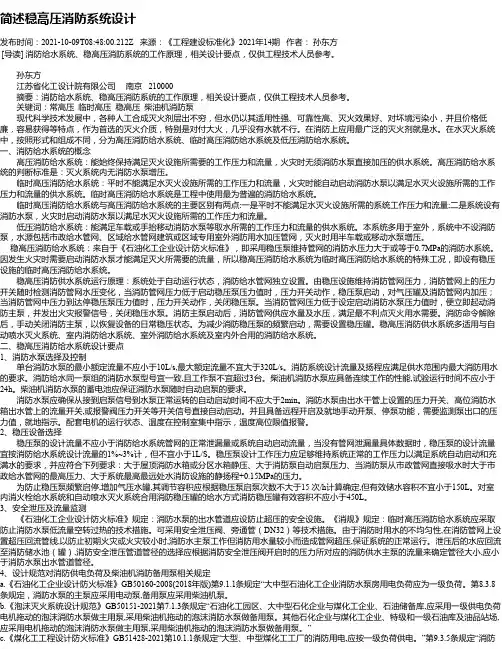

简述稳高压消防系统设计发布时间：2021-10-09T08:48:00.212Z 来源：《工程建设标准化》2021年14期作者：孙东方[导读] 消防给水系统、稳高压消防系统的工作原理，相关设计要点，仅供工程技术人员参考。

孙东方江苏省化工设计院有限公司南京 210000摘要：消防给水系统、稳高压消防系统的工作原理，相关设计要点，仅供工程技术人员参考。

关键词：常高压临时高压稳高压柴油机消防泵现代科学技术发展中，各种人工合成灭火剂层出不穷，但水仍以其适用性强、可靠性高、灭火效果好、对坏境污染小，并且价格低廉，容易获得等特点，作为首选的灭火介质，特别是对付大火，几乎没有水就不行。

在消防上应用最广泛的灭火剂就是水。

在水灭火系统中，按照形式和组成不同，分为高压消防给水系统、临时高压消防给水系统及低压消防给水系统。

一、消防给水系统的概念高压消防给水系统：能始终保持满足灭火设施所需要的工作压力和流量，火灾时无须消防水泵直接加压的供水系统。

高压消防给水系统的判断标准是：灭火系统内无消防水泵增压。

临时高压消防给水系统：平时不能满足水灭火设施所需的工作压力和流量，火灾时能自动启动消防水泵以满足水灭火设施所需的工作压力和流量的供水系统。

临时高压消防给水系统是工程中使用最为普遍的消防给水系统。

临时高压消防给水系统与高压消防给水系统的主要区别有两点:一是平时不能满足水灭火设施所需的系统工作压力和流量;二是系统设有消防水泵，火灾时启动消防水泵以满足水灭火设施所需的工作压力和流量。

低压消防给水系统：能满足车载或手抬移动消防水泵等取水所需的工作压力和流量的供水系统。

本系统多用于室外，系统中不设消防泵，水源包括市政给水管网、区域给水管网建筑或区域专用室外消防用水加压管网，灭火时用半车载或移动水泵增压。

稳高压消防给水系统：来自于《石油化工企业设计防火标准》，即采用稳压泵维持管网的消防水压力大于或等于0.7MPa的消防水系统。

因发生火灾时需要启动消防水泵才能满足灭火所需要的流量，所以稳高压消防给水系统为临时高压消防给水系统的特殊工况，即设有稳压设施的临时高压消防给水系统。

消防给水系统简介
消防给水系统分为常高压消防给水系统、临时高压消防给水系统和低压消防给水系统三种形式。

1、常高压消防给水系统
常高压消防给水系统始终能满足水灭火系统所需要的工作压力和流量，火灾时无须开启消防水泵，该形式的系统可向任何水灭火系统供水。

2、临时高压消防给水系统
临时高压消防给水系统平时不能满足水灭火系统所需要的工作压力和流量，火灾发生时需要启动消防泵。

该系统也可向任何水灭火系统供水。

3、低压消防给水系统
低压消防给水系统能满足车载或手抬移动消防泵等取水所需要的工作压力和流量，管网内的压力较低，当火灾发生后，消防队员打开最近的室外消火栓，将消防车与室外消火栓连接，从室外管网内吸水加入消防车内，然后利用消防车直接加压灭火，或者由消防车通过水泵接合器向室内管网内加压供水。

建筑物室外宜采用低压消防给水系统, 当采用市政给水管网时，应采用双路消防供水,除建筑高度超。

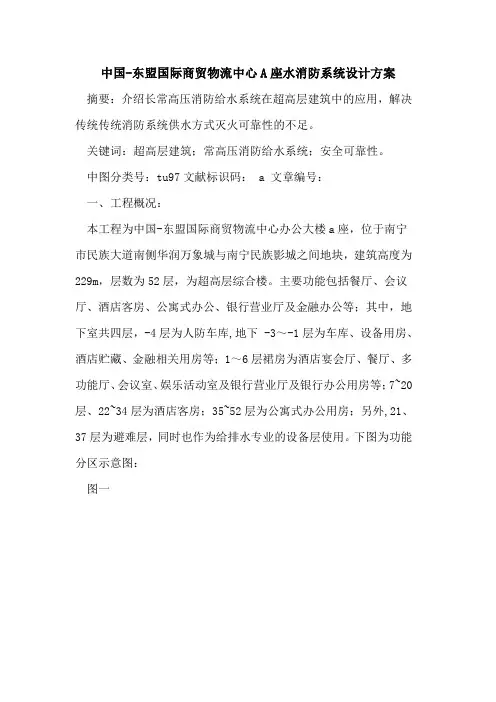

中国-东盟国际商贸物流中心A座水消防系统设计方案摘要：介绍长常高压消防给水系统在超高层建筑中的应用，解决传统传统消防系统供水方式灭火可靠性的不足。

关键词：超高层建筑；常高压消防给水系统；安全可靠性。

中图分类号：tu97文献标识码： a 文章编号：一、工程概况：本工程为中国-东盟国际商贸物流中心办公大楼a座，位于南宁市民族大道南侧华润万象城与南宁民族影城之间地块，建筑高度为229m，层数为52层，为超高层综合楼。

主要功能包括餐厅、会议厅、酒店客房、公寓式办公、银行营业厅及金融办公等；其中，地下室共四层，-4层为人防车库,地下 -3～-1层为车库、设备用房、酒店贮藏、金融相关用房等；1～6层裙房为酒店宴会厅、餐厅、多功能厅、会议室、娱乐活动室及银行营业厅及银行办公用房等；7~20层、22~34层为酒店客房；35~52层为公寓式办公用房；另外,21、37层为避难层，同时也作为给排水专业的设备层使用。

下图为功能分区示意图：图一二、设计思路：1.消防难点：1）功能复杂，火灾危险性较高。

本工程除酒店、办公等基本功能外，还包括餐饮、娱乐、金融相关用房等诸多功能，部分场所人员相当密集，火灾危险性较大。

2）疏散、逃生困难。

作为超高层建筑，楼层多，建筑高度超过200m，一旦发生火灾，疏散、逃生难度都高于普通高层建筑。

3）外部扑救难度大。

目前，南宁消防队的消防设施还不能直接扑救与本工程建筑高度相当的建筑火灾。

2.设计要点：1）立足自救。

基于火灾危险性大及外部扑救难度大的原因，若火灾时过分依赖外部救援，必定会延误火灾扑救最佳时机，造成不可估量的人员伤亡和财产损失，故本工程消防系统的设计必须满足于自救。

2）保证系统的安全性与稳定性。

超高层建筑因为建筑高度的问题，未降低消防水泵及消防管网所承受的压力，建筑上部的消防供水往往不是由水泵一次性供给，而是在建筑中部设置消防转输水箱及转输水泵，建筑上部消防供水往往需要经水泵逐级转输才能到达消防用水点。

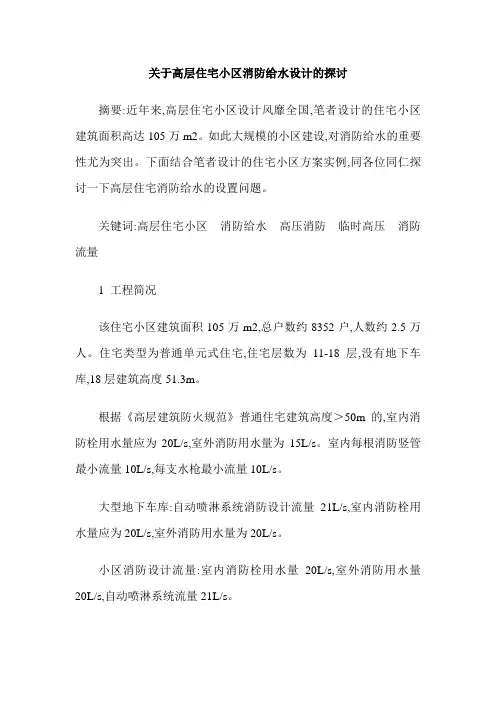

关于高层住宅小区消防给水设计的探讨摘要:近年来,高层住宅小区设计风靡全国,笔者设计的住宅小区建筑面积高达105万m2。

如此大规模的小区建设,对消防给水的重要性尤为突出。

下面结合笔者设计的住宅小区方案实例,同各位同仁探讨一下高层住宅消防给水的设置问题。

关键词:高层住宅小区消防给水高压消防临时高压消防流量1 工程简况该住宅小区建筑面积105万m2,总户数约8352户,人数约2.5万人。

住宅类型为普通单元式住宅,住宅层数为11-18层,没有地下车库,18层建筑高度51.3m。

根据《高层建筑防火规范》普通住宅建筑高度＞50m的,室内消防栓用水量应为20L/s,室外消防用水量为15L/s。

室内每根消防竖管最小流量10L/s,每支水枪最小流量10L/s。

大型地下车库:自动喷淋系统消防设计流量21L/s,室内消防栓用水量应为20L/s,室外消防用水量为20L/s。

小区消防设计流量:室内消防栓用水量20L/s,室外消防用水量20L/s,自动喷淋系统流量21L/s。

小区生活用水量按200L/(人·d)计算,生活流量为145L/s。

2 消防给水系统分类高层住宅群消火栓给水系统设计方式通常有如下几种。

2.1 临时高压系统消防管网与生活给水分开,单设一套系统,消火栓系统单独设置,设临时加压消防泵,每个消火栓箱设启泵按钮,信号均要接至消防泵,由着火信号自动启动消火栓泵。

同时在最高层建筑顶部设消防水箱,当最不利点消火栓静压低于0.07MPa时,要设消火栓稳压装置。

2.2 常高压系统消防管网与生活给水系统合用一套管网,水泵常开,水泵扬程满足消防时所需的压力,水泵流量为消防、生活用水的叠加。

不设屋顶消防水箱及稳压装置。

3 消防给水系统选择高层住宅消防给水系统形式的选择,首先应保证系统的安全可靠性,其次应尽量选用经济合理的供水形式。

3.1 临时高压系统的选择消火栓与生活给水系统各自独立,室外管线位置紧张,设计困难,另外管网增加,投资大。

消防供水设计方案在各类建筑物和场所中，消防供水系统是保障生命财产安全的重要设施。

一个合理、有效的消防供水设计方案，能够在火灾发生时迅速、可靠地提供灭火所需的水量和水压，为灭火工作的顺利进行提供有力支持。

下面将详细介绍消防供水设计方案的各个方面。

一、设计依据和原则消防供水设计应依据国家和地方的相关法律法规、标准规范，如《建筑设计防火规范》、《消防给水及消火栓系统技术规范》等。

同时，遵循以下原则：1、可靠性原则：确保在任何情况下，消防供水系统都能正常运行，满足灭火的水量和水压要求。

2、安全性原则：避免供水系统本身存在安全隐患，如管道泄漏、设备故障等。

3、经济性原则：在满足消防要求的前提下，合理控制建设和运行成本。

二、消防用水量的计算消防用水量的计算是消防供水设计的基础。

根据建筑物的用途、高度、面积、火灾危险性等因素，确定室内消火栓用水量、室外消火栓用水量、自动喷水灭火系统用水量等。

同时，考虑火灾延续时间，计算出总的消防用水量。

例如，对于一类高层公共建筑，室内消火栓用水量不应小于40L/s，火灾延续时间为 3 小时；室外消火栓用水量不应小于 30L/s，火灾延续时间为 3 小时。

自动喷水灭火系统的设计用水量应根据设置场所的火灾危险等级、喷头布置等因素确定。

三、水源的选择消防供水的水源可以是市政给水管网、消防水池、天然水源等。

1、市政给水管网：当市政给水管网能够提供足够的水量和水压时，可作为消防供水的主要水源。

但应确保市政管网在火灾时不会停水，且与建筑物的连接管道管径和供水能力满足消防要求。

2、消防水池：当市政给水管网不能满足消防用水量要求，或市政管网为枝状管网，或只有一条进水管时，应设置消防水池。

消防水池的有效容积应根据消防用水量和火灾延续时间计算确定，并应保证在火灾发生时能及时补水。

3、天然水源：在有条件的地区，可利用江河、湖泊、池塘等天然水源作为消防供水的补充水源。

但应采取可靠的取水设施和保障水质的措施。

8.1.3 室外消防给水系统按管网内的水压一般可分为高压、临时高压和低压消防给水系统三种。

1 高压消防给水系统是指管网内经常保持足够的压力和消防用水量，火场上不需要使用消防车或其他移动式水泵等消防设备加压，直接由消火栓接出水带就可满足水枪出水灭火要求的给水系统。

根据火场实践，扑救建筑物室内火灾，当建筑高度不超过24m时，消防车可采用沿楼梯铺设水带单干线或从窗口竖直铺设水带双干线直接供水扑灭火灾。

当建筑高度大于24m时，则立足于室内消防设备扑救火灾。

因此，当建筑高度不超过24m时，室外高压给水管道的压力，应保证生产、生活、消防用水量达。

到最大(生产、生活用水量按最大小时流量计算，消防用水量按最大秒流量计算)，且水枪布置在保护范围内任何建筑物的最高处时，水枪的充实水柱不应小于10m，以防止消防人员受到辐射热和坍塌物体的伤害和保证有效地扑灭火灾。

此时，高压管道最不利点处消火栓的压力可按下式计算：H栓＝H标+h带+h枪式中H栓——管网最不利点处消火栓应保持的压力(m水柱)；H标——消火栓与站在最不利点水枪手的标高差(m)；h带——6条直径65mm水带的水头损失之和(m水柱)；h枪——充实水柱不小于10m、流量不小于5L／s时，口径19mm水枪所需的压力(m水柱)。

2 临时高压消防给水系统是指在给水管道内平时水压不高，其水压和流量不能满足最不利点的灭火需要，在水泵站(房)内设有消防水泵，当接到火警时，启动消防水泵使管网内的压力达到高压给水系统水压要求的给水系统。

采用屋顶消防水池、消防水泵和稳压设施等组成的给水系统以及气压给水装置，采用变频调速水泵恒压供水的生活(生产)和消防合用给水系统均为临时高压消防给水系统。

城市、居住区、企业事业单位的室外消防给水管道，在有可能利用地势设置高位水池或设置集中高压水泵房时，就有可能采用高压消防给水系统，一般情况多采用临时高压消防给水系统。

当城市、居住区或企业事业单位内有高层建筑时，采用室外高压或临时高压消防给水系统通常难以满足要求。

高层建筑消防给水系统设计实例分析摘要：在高层建筑消防灭火系统中，建筑消防给水系统占据重要的地位和作用。

因此，如何设计高层建筑消防灭火系统，成为人们关注的一个焦点问题。

而消防给水系统作为消防灭火系统的重要组成部分，其设计的好坏直接影响到整个消防灭火系统的质量。

本文结合某高层建筑实例，对高层建筑消防给水系统的设计进行了分析，供相关工程参考。

关键词：高层建筑；消防给水系统；系统设计0 引言随着社会经济的快速发展和城市用地的日趋紧张，高层建筑越来越多。

然而，高层建筑使用功能复杂，人员相对密集，在发生火灾时，受到消防车水泵压力和水带的耐压强度等限制，一般不能直接利用消防车从室外消防水源抽水送到高层部分进行扑救，而主要依靠自身的消防给水系统来扑救火灾。

因此，高层建筑消防给水系统的设计尤为重要，直接关系到人们的生命财产安全。

下面结合工程实例，介绍高层建筑消防给水系统的设计。

1 工程概况某建筑工程由一栋楼高270米的办公/酒店塔楼T1、两栋楼高163米及178米的公寓式酒店塔楼T2、T3组成，是集商业、酒店、办公等多功能为一体的大型综合性建筑，占地面积为2.6万平方米，建筑总面积为37.8万平方米。

2 消防用水量、消防水源及消防系统的选择2.1 消防用水量该建筑的消防用水量及异常灭火用水量详见表1。

表1 消防用水量及一次灭火用水量图2 常高压消火栓给水系统示意图常高压给水系统是不需要启动专用消防设施加压就能保证灭火时可靠的水压和流量的消防水源，高层建筑的常高压消防系统的消防水池位于屋顶，但是供水安全可靠，因为最高的一幢塔楼T1高于200m，考虑供水的安全可靠性，所以T1塔楼采用常高压消防给水系统和稳高压给水系统相结合的系统（顶部区域），另外，考虑到由塔楼T1供到塔楼T2、T3顶部消防用水的U形管底部管道承压太大，因此另2幢塔楼T2、T3采用稳高压消防给水系统。

2.3 消防水池地下2层设有消防水池，贮存火灾延续时间内的地下室及裙房、塔楼T2、塔楼T3的室内、外消火栓系统、自动喷水灭火系统、水喷雾灭火系统、大空间标准型自动扫描射水高空水炮系统的用水量，其中自动喷水灭火系统和水喷雾灭火系统取较大值。

常高压消防给水系统设计案例分析发表时间：2016-11-18T15:42:42.627Z 来源：《建筑建材装饰》2016年2月第4期作者：张锦坤[导读] 本工程位于江苏省苏州市高新开发区，科技城太湖大道以北，健雄路以西。

（上海都市建筑设计有限公司，上海200082）摘要：超高层建筑发生火灾的危险性和普通建筑有明显的区别，超高层建筑，由于层高高，疏散困难，消防车扑救难度系数，因此超高层建筑关键还要在于防火，消防设计更是重中之重，水灭火系统设计的合理与否直接关系到建筑本身的安全。

本文详细地介绍了一栋建筑高度239.72m超高层办公楼的消防水系统设计案例，针对常高压消防给水系统（即重力式消防给水系统）做了部分分析和总结。

关键词：超高层消防系统，室外消火栓系统，常高压消防给水系统设计，常高压消防控制系统，常高压消防系统组成，喷淋系统，转输水箱，水泵接合器前言本工程位于江苏省苏州市高新开发区，科技城太湖大道以北，健雄路以西，科研路以南，地块总建筑面积192109.03m2，其中地上建筑面积153721.18m2，地下建筑面积38387.85m2。

用地性质为商业、办公、酒店、酒店式公寓用地，包括6#楼、7#楼及地下车库，本次设计为6#楼超高层办公，层高239.72m。

1室外消火栓系统室外消火栓用水量30L/s，火灾延续时间3小时，一次灭火用水量324m3。

室外消火栓系统采用低压制。

水源接自基地周围两路市政给水管网，当地自来水最低供水压力。

市政DN200～DN600的给水管已在基地外围形成环状管网。

分别从科研路和健雄路（振宁路）市政供水管各引入1根DN200给水管在基地内形成DN200环网，供基地内消防用水，在管道进口处设置倒流防止器及生活埋地水表井计量。

2室内消火栓系统室内消火栓用水量40L/s，火灾延续时间3小时，一次灭火用水量432m32.1系统的形式常见的消防系统有三种：临时高压消防给水系统、稳高压消防给水系统、常高压消防给水系统，本工程为常高压消防给水系统（即重力给水系统），采用的是水泵、转输水箱、减压水箱减压分区供水方式，超出高位消防水池供水能力的上部楼层采用稳高压消防给水系统。

消防给水施工方案消防给水系统是建筑物中最重要的消防设施之一，它直接关系到人员的生命安全和财产损失。

因此，在建筑设计过程中，消防给水系统的规划和施工方案十分重要。

本文将详细介绍消防给水施工方案的相关内容。

一、消防给水系统的布置方案1.确定供水主干管线的布设路线和供水出口位置。

主干管线应沿着建筑物主要走廊或走道布设，以方便快速接近各个楼层和区域。

供水出口应设置在易于接近且容易识别的位置，可采用明显的标识标志。

2.设计水泵房的位置和功能布置。

水泵房应位于易于接近的地下室或首层。

房间内应设置足够的空间容纳水泵及其控制系统，并采用隔音隔热措施，以减少噪音和热量对室内环境的影响。

3.室内的消防给水设备应根据建筑布局和用途需求进行合理布置。

例如，楼梯间和走廊两侧应设置消火栓，消防水带和灭火器应位于易于接近和操作的位置。

4.水源设备应与给水管道相互连接。

主要水泵房应与城市水源或建筑物自备水源相连，以确保消防给水系统的供水可靠性。

二、消防给水系统的管道材料选择1.消防给水系统的管道应采用具有耐高温、耐腐蚀和耐压能力的材料。

常见的管道材料包括钢管、铜管、不锈钢管等。

在选择管道材料时，需考虑到管道的使用寿命、安全性和经济性等因素。

2.消防给水系统的管道应严格按照相关国家标准进行选择和安装，以确保其质量和可靠性。

管道安装时应保证管道的牢固连接，使用专用的连接件和密封胶等材料。

三、消防给水系统的水泵选型和安装1.根据建筑物的用途、规模和消防给水系统的需求进行水泵选型。

水泵的功率和流量应满足系统的需求，同时还要考虑到水源的供水能力和水压要求等因素。

2.水泵安装时应保证水泵的垂直放置和固定，采用专用的支架和吸振器等措施，以减少水泵振动和噪音的传递。

四、消防给水系统的防护设施1.消防给水设备和阀门等应设置在易于操作和检修的位置，并配备说明标志和标识牌。

2.消防给水系统的阀门和设备应设置防护措施，例如防尘罩和防冻保温措施等，以保证其正常运转和延长使用寿命。

常高压消防给系统设计常规高压消防给水系统设计是指在城市建筑物、工厂、商业中心等有消防需求的场所设计、建设的固定灭火设施。

这种系统主要通过高压水流和对应设备进行灭火，能够快速有效地将火势控制住，保护人员生命财产安全。

常规高压消防给水系统一般包括供水系统、水泵系统、控制系统和喷淋系统四个主要部分。

供水系统负责提供足够的供水压力和流量，以满足消防用水的需要。

常见的供水方式有直接供水和间接供水两种。

直接供水方式是指从市政供水管网引入水源，经过必要的处理和调节后直接供给消防系统。

间接供水方式是通过建设水池或水塔，将水储存起来，再通过泵增压供给消防系统。

水泵系统是常规高压消防给水系统中的核心设备，它负责将供水系统中的水源通过增压泵提供给消防系统。

水泵系统一般包括主泵和备用泵两个泵站，以保证在主泵发生故障时备用泵能够立即接替。

水泵的选型要根据建筑物的需水量、供水压力和流量等因素进行合理的选择。

控制系统主要负责对高压消防给水系统进行监控和控制。

控制系统包括控制面板、控制软件和传感器等组成，通过对系统参数的实时监测和数据的处理，实现对水泵的自动控制和运行状态的远程监控。

这样可以有效地保证高压消防给水系统的正常运行和及时处理故障。

喷淋系统是常规高压消防给水系统的最后一道防线，它主要负责将水源喷洒到火灾源头，迅速降低火势和保护周围环境。

喷淋系统一般包括喷淋头、喷淋管道和喷淋阀等组成，通过对喷淋头进行控制和调节，将水进行雾化和喷洒，形成水幕和水雾，有效地扑灭火焰和降低烟气浓度。

总之，常规高压消防给水系统设计是一项复杂而重要的工作，它直接关系到人员生命财产的安全。

设计人员应根据具体场所的需求，结合相关法规和标准，合理选择设备、布局消防设备、设置控制系统，确保高压消防给水系统的正常运行和有效灭火。
