胜达250KVA变压器安装工程

变压器及配件安装施工方案引言变压器是电力系统中重要的电气设备之一，其安装与施工直接关系到电力系统的正常运行。

在实际工作中，变压器的安装施工需要遵循一定的标准和规范，以保证施工安全和工程质量。

本文将围绕变压器的安装施工进行阐述。

变压器及配件安装变压器安装变压器是供电系统中的一个关键的电气设备。

变压器的安装施工需要遵守一些规范和建议，以确保安装的成功，下面是变压器的安装步骤：1.场地准备：应选用有车辆进出、交通方便、地势平坦，有供电和排水等条件较好的场地。

场地应进行平整，防止在变压器摆放后变形翻倒。

2.地基施工：在场地进行地基基础施工，以保证变压器的固定和稳定。

施工地基的深度、面积、砼强度及钢筋配筋等应符合设计规定。

3.电缆引入：在变压器基础上预留导缆洞，洞的数量应由设计规划，并且长度和位置应符合设计规定，同时应注意防水和防腐。

变压器配件安装变压器的配件安装需要与变压器安装步骤同步进行。

根据变压器的不同规格和用途，配件种类也有所不同。

在变压器安装工程中，最常见的配件有：•隔离开关•绝缘抽屉•电容器组•熔断器•水平配电柜变压器的配件安装需要按照相应的操作步骤进行安装。

每种配件都有相应的安装标准和规范，需要进行认真的检查核实。

配件安装后应进行测试和试运行，确保安装质量合格，达到设计要求。

施工安全措施变压器的安装施工需要重视施工安全，以下是一些常见的施工安全注意事项：1.工人的工作服装要符合安全规定，穿戴安全防护用品，如安全帽、防护手套、防护鞋等。

2.在变压器周围建立符合标准要求的防护围栏，并张贴安全标志牌。

3.施工前要对工作场所进行清理，防止安装时发生事故。

4.施工过程中要对现场秩序进行管理、整齐有序。

结论本文主要介绍了变压器及配件的安装施工方案。

在实际工作中，需要重视施工安全，严格按照规范和标准进行安装，确保工程质量，达到预期效果。

变压器安装方案变压器主要用来变换交流电压、电流，从而传输电能，数据中心常见的变压器电压等级为IOkV,变压器施工属于市电引入施工范围，由具有相关资质施工单位实施。

(1)设备到货检查操作步骤1、与变压器供货厂家沟通安排设备到货时间，明确落地界面责任主体。

2、检查变压器外包装是否有破损，是否有磕碰、水渍等影响设备质量的痕迹。

3、联合监理单位、建设单位、变压器厂家进行设备开箱检查。

4、变压器外观应无机械损伤、裂纹、变形等缺陷，油漆应完好无损，变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。

5、根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数址是否符合设计要求，部件是否齐全，有无损坏丢失，出厂合格证和出厂检验报告等有效证明文件是否齐全。

6、采用2500V摇表测试变压器铁芯、绕组绝缘电阻，并与出厂检测报告对比有无明显变化。

7、开箱检查确认无误后，与监理单位、建设单位、设备厂家签署开箱检测报告和材料进场检验报告。

8、若设备进场后不立刻安装，办理相应的入库手续和文档。

对于设备临时放置在室外，必须采用有效的防雨措施，并设置物料堆放隔离区，禁止将配电设备露天放置在室外。

关键工艺1开箱检查相关人员必须全部在场。

2、变压器绝缘电阻测试。

工具及任务1、装箱清单、产品说明书。

2、兆欧表。

(2)安装环境检查操作步骤1现场勘查变压器搬运条件，变压器属于大型设备，需要采用吊装，勘查内容包括室外运输通道，吊装位置，吊装口尺寸，变压器室位置及通道门尺寸高度。

2、根据搬运条件和变压器尺寸重量制定吊装方案，吊装方案必须经过监理审核确认后，方可组织实施。

3、检查安装房间内卫生环境是否已清理干净，房间内灰尘度、温湿度是否满足条件，设备就位位置附近遮挡物是否已清理干净，并制定相应的成品保护措施。

4、检查变压器预埋钢板、槽钢是否水平，基础下方是否有空穴现象，基础安装位置是否与设计图纸一致，进、出线孔洞是否与设计匹配，安装条件不满足时需要根据现场情况进行位置调整,并及时传递给相关施工方。

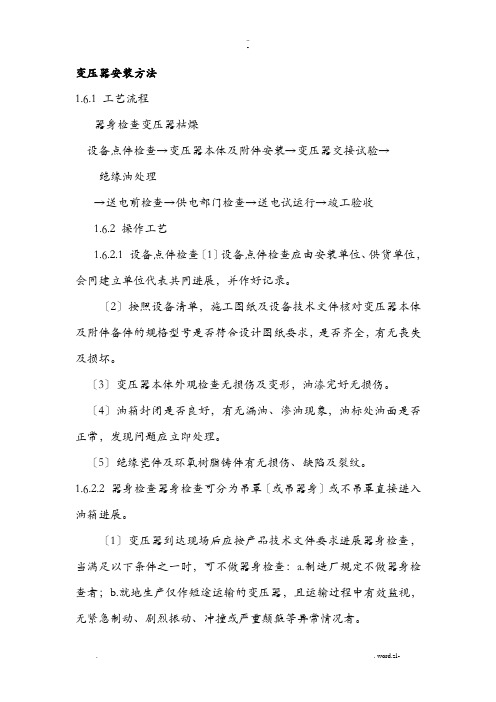

变压器安装方法1.6.1 工艺流程器身检查变压器枯燥设备点件检查→变压器本体及附件安装→变压器交接试验→绝缘油处理→送电前检查→供电部门检查→送电试运行→竣工验收1.6.2 操作工艺1.6.2.1 设备点件检查〔1〕设备点件检查应由安装单位、供货单位，会同建立单位代表共同进展，并作好记录。

〔2〕按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求，是否齐全，有无丧失及损坏。

〔3〕变压器本体外观检查无损伤及变形，油漆完好无损伤。

〔4〕油箱封闭是否良好，有无漏油、渗油现象，油标处油面是否正常，发现问题应立即处理。

〔5〕绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。

1.6.2.2 器身检查器身检查可分为吊罩〔或吊器身〕或不吊罩直接进入油箱进展。

〔1〕变压器到达现场后应按产品技术文件要求进展器身检查，当满足以下条件之一时，可不做器身检查：a.制造厂规定不做器身检查者；b.就地生产仅作短途运输的变压器，且运输过程中有效监视，无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。

〔2〕器身检查应在气温不低于0°C，变压器器身温度不低于周围空气温度，空气相对湿度不大于75 %条件下进展〔器身暴露在空气中的时间不得超过16h〕。

〔3〕所有螺栓应紧固，并应有防松措施。

铁芯无变形，外表漆层良好，铁芯应接地良好。

〔4〕线圈的绝缘层应完整，外表无变色、脆裂、击穿等缺陷。

上下压线圈无移动变位情况。

〔5〕线圈间、线圈与铁芯、铁芯与轭铁间的绝缘层应完整无松动。

〔6〕引出线绝缘良好，包扎紧固无破裂情况，引出线固定应结实可靠，其固定支架应紧固，引出线与套管连接牢靠，接触良好严密，引出线接线正确。

〔7〕所有能触及的穿心螺栓应连接紧固。

用摇表测量穿心螺栓与铁芯及轭铁、铁芯与轭铁之间的绝缘电阻，并做1000V 的耐压试验。

〔8〕油路应畅通，油箱底部清洁无油垢杂物，油箱壁无锈蚀。

〔9〕器身检查完毕后，应用合格的变压器油冲洗，并从箱底将油堵将油放净。

安装配电变压器标准作业流程范文一、引言安装配电变压器是电力系统中的重要环节，它起着将高压电能变压为低压电能的作用。

正确的安装过程对于电力系统的运行和安全至关重要。

本文将介绍配电变压器的安装标准作业流程，以保证安装过程的规范和安全性。

二、准备工作1. 确定安装位置：根据系统设计要求和变压器的容量，选择合适的安装位置，确保变压器充分通风，并且方便维修和运维。

2. 检查材料和工具：核对所需的安装材料和工具是否齐全，包括支架、螺丝、电缆、接线端子等。

确保材料和工具的质量和完整性。

三、安装配电变压器1. 就位安装：a. 清理安装位置：将安装位置清理干净，确保无杂物和污物。

b. 安装支架：根据变压器的容量和重量，选择合适的支架，并进行固定，确保支架的牢固稳定。

c. 调整水平：使用水平仪检查变压器的水平度，必要时进行调整。

2. 固定变压器：a. 将变压器放置在支架上，并使用螺丝将其固定。

b. 确保螺丝固定牢固，避免变压器在运行过程中产生松动或摇晃。

四、接线连接1. 检查接线端子：检查变压器上的接线端子是否齐全，是否存在损坏或松动的情况。

2. 连接输入电缆：a. 根据系统设计要求，连接输入电缆到变压器的输入端子，确保电缆的绝缘良好。

b. 使用合适的扭矩工具，将螺丝紧固端子，确保接触紧密可靠。

3. 连接输出电缆：a. 根据系统设计要求，连接输出电缆到变压器的输出端子，确保电缆的绝缘良好。

b. 使用合适的扭矩工具，将螺丝紧固端子，确保接触紧密可靠。

4. 检查接线：a. 检查接线的正确性，确保输入和输出电缆的极性正确。

b. 使用万用表检查接线的连通性，确保没有接触不良或短路。

c. 验证接线的绝缘性能，确保没有漏电现象。

五、绝缘测试1. 准备绝缘测试仪器：检查绝缘测试仪器的正常工作和校准情况。

2. 进行绝缘测试：使用绝缘测试仪器对变压器的绝缘电阻进行测试。

测量两端子之间以及端子与地之间的绝缘电阻，确保绝缘性能符合要求。

电力变压器安装施工方案一、前期准备工作：1.组织施工人员：根据施工工作的难易程度和工期要求，确定所需的施工人员数量，并安排人员到位。

2.资材准备：根据施工图纸和工艺要求，采购所需的电力变压器及其配套设备，确保资材的数量和质量满足施工需要。

3.场地准备：根据电力变压器的尺寸和重量，选定适合的场地进行安装施工，并确保场地的平整、干燥和安全。

二、安装施工过程：1.运输和卸载：将电力变压器和配套设备运输到安装场地，并根据现场条件和设备的特点，采取适当的卸载方式，确保设备的安全到位。

2.设备安装：根据施工图纸和安装要求，进行电力变压器的安装，包括固定底座、连接接线柜、安装散热设备等工作，确保设备的稳定和正常运行。

3.接地工作：为了保证设备的安全运行，进行接地工作是必不可少的。

根据电力变压器的容量和类型，合理选择接地方式，并确保接地电阻满足要求。

4.联接线路：根据电力变压器的输入和输出要求，进行相应的线路联接工作，包括高压侧和低压侧的连接，确保线路连接牢固和电气性能良好。

5.绝缘测试：在联接线路后，进行绝缘测试是必要的。

通过绝缘测试，可判断设备是否存在绝缘故障，及时排除隐患，确保设备的安全运行。

6.调试和试运行：在完成安装施工后，进行设备的调试和试运行，以验证设备的性能和工艺是否满足要求。

根据调试结果，及时调整和改善设备的运行参数。

7.文明施工：在整个施工过程中，要注重文明施工，遵守安全操作规程，确保施工环境的整洁和安全，减少施工对周围环境和人员的影响。

三、安全措施和注意事项：1.施工人员的安全：电力变压器安装施工过程中，要对施工人员进行安全教育和培训，提高其安全意识和操作技能。

同时，要配备必要的防护用具，确保人员在施工中的安全。

2.设备的安全：在安装过程中，要严格遵守设备的安装要求和安全操作规程，确保设备的安全运行。

在设备运行过程中，要定期检查和维护设备，及时排除隐患。

3.环境的保护：在施工过程中，要注意环境保护，防止施工对周围环境的污染和破坏。

电气专业施工方案（一）电力变压器安装主要施工方案1）熟悉变压器型号、变比、吊装重量等主要技术参数2）安装流程施工准备→器身检查→安装直接与油箱法兰连接的器件→冷却器等附件检查、清洗、打压→附件安装→抽真空脱水、脱气→真空注油→补油、调整油位→整体密封试验→电气试验→检查验收3）施工前的准备工作⑴场地准备：变压器道轨安装完毕，并验收合格。

⑵工具、设备准备：注油设备、登高设备、消防器材、工具。

⑶变压器绝缘判断。

⑷到现场的油要试验合格，若不是同批同型号油应做混油试验。

⑸浸入油中的运输附件、油箱应无渗漏并取油样试验合格。

4）主变就位主变就位使用千斤顶。

5）器身检查①器身检查时应符合下列规定周围空气温度不宜低于0℃，器身温度不宜低于周围空气温度。

空气相对湿度≤65%时，器身暴露时间小于16小时；空气相对湿度≤75%时，器身暴露时间小于12小时；空气相对湿度大于＞75%不应开始工作或立即停止工作。

②器身检查主要项目⑴器身各部位无移动现象，检查时严禁攀登引线。

⑵所有螺栓应紧固，并有防松措施，绝缘螺栓应无损坏，防松绑扎完好。

⑶铁芯检查：铁芯应无变形、铁轭与夹件间的绝缘垫应良好；铁芯一点接地，无多点接地；拆开接地线后，铁芯对地绝缘良好；打开夹件与铁轭接地片后，铁芯拉板及铁轭拉带应紧固，绝缘良好。

绝缘围屏绑扎牢固，围屏上所有线圈引出处的封闭应良好。

⑷绕组检查：绕组绝缘层应完整，各绕组应排列整齐，间隙均匀，油路无堵塞；绕组的压钉应紧固，围屏上所有线圈引出线处的封闭应良好。

⑸引出线检查：引出线绝缘包扎牢固、引出线绝缘距离合格，固定牢靠。

引出线的裸露部分应无毛刺或尖角，其焊接应良好；引出线与套管的连接应可靠，接线正确。

⑹绝缘屏障应完好，且固定牢固，无松动现象。

⑺油路畅通、检查各部件应无油泥、水滴、金属屑末等杂物。

⑻以上工作完成时现场办理隐蔽工程签证，此项目为质量签证点。

6）附件安装包括：高压套管、低压套管、冷却装置、储油柜、气体继电器、压力释放装置、吸湿器、净油器、测温装置及油路安装。

《电力变压器安装施工方案》一、项目背景随着经济的快速发展，电力需求不断增长。

为了满足日益增长的电力需求，提高供电可靠性，本次项目计划在[具体地点]安装一台新的电力变压器。

该变压器将为周边地区的工业、商业和居民用户提供稳定的电力供应。

本次安装的电力变压器为[变压器型号]，具有高效、节能、环保等特点。

该变压器的安装将有助于优化电网结构，提高供电质量，降低能源损耗。

二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和技术规范，了解变压器的安装要求和技术参数。

- 编制施工方案，明确施工流程和质量控制要点。

- 对施工人员进行技术交底，确保施工人员掌握施工方法和技术要求。

（2）材料准备- 根据施工图纸和材料清单，采购变压器及配套设备、材料。

- 对采购的材料进行检验，确保材料质量符合要求。

（3）现场准备- 清理施工现场，确保施工现场平整、干净。

- 搭建临时设施，如临时工棚、材料堆场等。

- 确定变压器的安装位置，做好基础施工。

2. 变压器运输与就位（1）变压器运输- 选择合适的运输车辆和运输路线，确保变压器在运输过程中安全可靠。

- 对变压器进行固定和保护，防止变压器在运输过程中发生碰撞和损坏。

（2）变压器就位- 使用吊车将变压器缓慢吊至安装位置。

- 调整变压器的位置和水平度，确保变压器安装准确无误。

3. 附件安装（1）散热器安装- 检查散热器的外观和密封性，确保散热器无损坏和渗漏。

- 将散热器安装在变压器本体上，连接好进出油管。

（2）储油柜安装- 检查储油柜的外观和密封性，确保储油柜无损坏和渗漏。

- 将储油柜安装在变压器本体上，连接好进出油管和排气管。

（3）套管安装- 检查套管的外观和绝缘性能，确保套管无损坏和渗漏。

- 将套管安装在变压器本体上，连接好引线。

4. 电气连接（1）一次侧电气连接- 按照施工图纸和技术规范，将变压器的一次侧引线与高压开关柜连接。

- 对一次侧电气连接进行绝缘测试和耐压试验，确保电气连接安全可靠。

安装配电变压器标准作业流程安装配电变压器是电力工程中的一项关键工作，它涉及到电力变压器的机械、电气、控制等多个方面的知识和操作。

下面是一个标准的安装配电变压器的作业流程。

一、前期准备工作1. 组织人员：确定安装变压器所需的人员，包括安装工、电力工程师、监理人员等。

2. 设备准备：根据实际情况确定所需的安装工具和设备，如吊装设备、电缆、接地装置等。

3. 安全措施：制定相应的安全措施，包括防止触电和火灾的措施，安全防护用具的使用等。

二、检查设备和材料1. 检查变压器：检查变压器的外观和配件的完整性，确保变压器没有损坏。

2. 检查电缆：检查电缆的外观和绝缘性能，确保电缆没有破损和老化。

3. 检查接地装置：检查接地装置的安装和接地电阻，确保接地装置符合相关标准。

三、安装变压器1. 确定安装位置：根据设计要求和现场情况确定变压器的安装位置。

2. 准备基础：根据设计要求和变压器的尺寸准备基础，包括清理基础、修正基础。

3. 安装变压器：使用吊装设备将变压器吊装到基础上，然后根据设计要求进行固定。

4. 连接电缆：根据设计要求和变压器的接线图连接电缆，确保连接正确并使用绝缘套管进行绝缘处理。

5. 安装接地装置：根据设计要求安装接地装置，并进行接地测试，确保接地电阻符合要求。

四、接线和调试1. 接线：根据设计要求和变压器的接线图接线，确保接线正确并进行绝缘处理。

2. 调试：对变压器进行初试和调试，包括检查变压器的运转情况、测量变压器的电气参数等，确保变压器运行正常。

五、安全检查和验收1. 安全检查：对安装的变压器进行安全检查，包括检查变压器的接线是否正确、绝缘是否良好等。

2. 验收：由专业的电力工程师进行变压器的验收，包括检查变压器的运行情况、电气参数是否符合要求等。

以上是一个标准的安装配电变压器的作业流程，该流程涵盖了安装前的准备工作、设备和材料的检查、安装变压器、接线和调试以及安全检查和验收等全过程。

通过按照这个作业流程进行操作，可以确保安装配电变压器的质量和安全。

变压器施工准备原材料半成品的要求(1) 查验合格证和随带技术文件，变压器应有出厂试验记录。

(2)变压器应有铭牌，铭牌上应注明制造厂名，额定容量，一、二次额定电压，电流电阻抗电压（%）及接线组别等技术数据。

附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

(3)干式变压器的局放试验PC值及噪声测试Db(A）值应符合设计及标准要求。

(4) 带有防护罩的干式变压器，防护罩与变压器的间距应符合标准的规定。

(5) 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

(6) 螺栓：除地脚螺栓及防震装置螺栓外，均采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

(7) 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调合漆及变压器油，均应符合设计要求，并有产品合格证。

主要机具搬运吊装机具：汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠。

安装机具：台砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、锤子、套丝扳、滤油机、行灯变压器、电工用梯、手电钻。

测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，钳形电流表，温度计，电桥及试验仪器。

作业条件施工图及技术资料齐全无误。

土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建做，安装单位配合）。

墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

室内地面工程结束，场地清理干净，道路畅通。

安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

变压器、箱式变电所的基础验收合格，且对埋入基础的电气导管、电缆导管的变压器进、出线预留孔及相关预埋件进行检查符合要求。

作业人员：主要施工人员：电工、超重工、调试工。

施工人员必须经过正规的职业培训、持证上岗。

施工工艺工艺流程器身检查变压器干燥设备点件检查变压器二次搬家变压器本体及附件安装变压器的交接试验绝缘油处理送前检查电送电试运行竣工验收工艺操作（1）设备点件检查安装单位、供货（2）设备点件检查应由安装单位、供货单位，会同建设单位代表共同进行，并作好记录。

变压器安装程序
1.安装前准备工作：真空滤油机1台；白布6米；酒精2瓶；
2.主体到位后，排氮气（主体充氮运输的变压器），抽真空。

抽到133Pa以后，连续6个小时，开始注油。

油注到埋没主体铁芯，停止注油。

3.安装片散，油枕。

4.安装高压零线及高压套管。

连接高压线，包绝缘，由厂家
安装。

5.安装付件及连管，表计。

6.主体补油及有载开关补油，排气。

7.变压器整体打压试漏。

关闭油柜蝶阀，在主体上部蝶阀处
进行充氮气或者注油。

打压到0.039Mpa，48小时后无渗漏。

8.热由循环，48小时，出口温度55度。

9.主体二次线连接，由厂家指导安装。

10.安装结束，回收工具，油料。

包钢58#变
2013-5-3。
