LWT2005 [TL494(KA7500)+LM339] ATX电源电路工作原理与维修随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX开关电源又将成为维修界的一个新的亮点。
本文以市面上最常见的LWT2005型开关电源供应器为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也借此起到一个抛砖引玉的作用。
一、概述ATX开关电源的主要功能是向计算机系统提供所需的直流电源。
一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。
它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。
其外观图和部结构实物图见图1和图2所示。
ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V（0.5A）、+12V(10A)、—12V（1A）、+3.3V（14A）、+5VSB（0.8A）。
为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。
二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。
参照实物绘出整机电路图，如图3所示。
1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。
如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

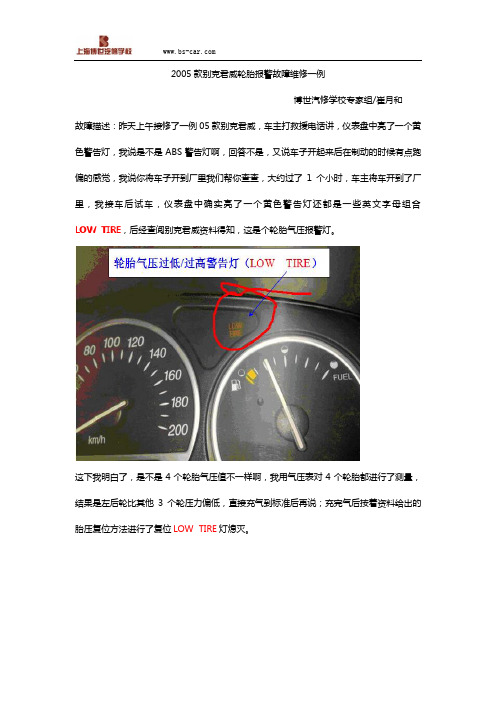

2005款别克君威轮胎报警故障维修一例
博世汽修学校专家组/崔月和
故障描述：昨天上午接修了一例05款别克君威，车主打救援电话讲，仪表盘中亮了一个黄色警告灯，我说是不是ABS警告灯啊，回答不是，又说车子开起来后在制动的时候有点跑偏的感觉，我说你将车子开到厂里我们帮你查查，大约过了1个小时，车主将车开到了厂里，我接车后试车，仪表盘中确实亮了一个黄色警告灯还都是一些英文字母组合LOW TIRE，后经查阅别克君威资料得知，这是个轮胎气压报警灯。
这下我明白了，是不是4个轮胎气压值不一样啊，我用气压表对4个轮胎都进行了测量，结果是左后轮比其他3个轮压力偏低，直接充气到标准后再说；充完气后按着资料给出的胎压复位方法进行了复位LOW TIRE灯熄灭。
将车开出去试车，制动跑偏的现象没有了，至此故障排除。

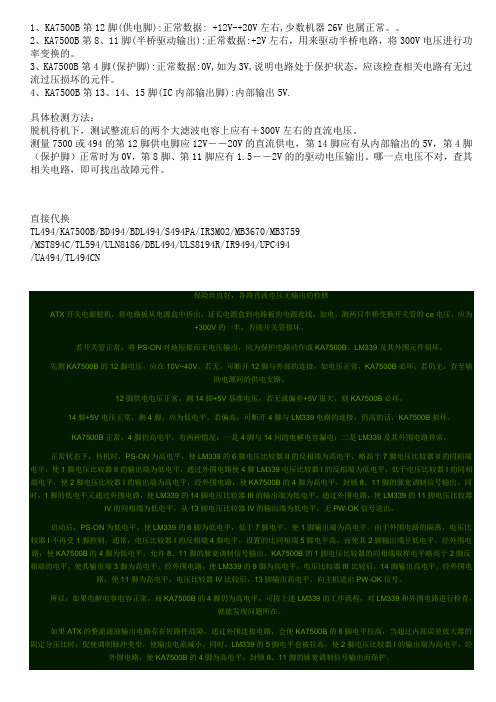

1、KA7500B第12脚(供电脚):正常数据: +12V-+20V左右,少数机器26V也属正常。
2、KA7500B第8、11脚(半桥驱动输出):正常数据:+2V左右，用来驱动半桥电路，将300V电压进行功率变换的。
3、KA7500B第4脚(保护脚):正常数据:0V,如为3V,说明电路处于保护状态，应该检查相关电路有无过流过压损坏的元件。
4、KA7500B第13、14、15脚(IC内部输出脚):内部输出5V.具体检测方法：脱机待机下，测试整流后的两个大滤波电容上应有＋300V左右的直流电压。
测量7500或494的第12脚供电脚应12V－－20V的直流供电，第14脚应有从内部输出的5V，第4脚（保护脚）正常时为0V，第8脚、第11脚应有1.5－－2V的的驱动电压输出。
哪一点电压不对，查其相关电路，即可找出故障元件。
直接代换TL494/KA7500B/BD494/BDL494/S494PA/IR3M02/MB3670/MB3759/MST894C/TL594/ULN8186/DBL494/ULS8194R/IR9494/UPC494/UA494/TL494CN保险丝良好，各路直流电压无输出的检修ATX开关电源脱机，将电路板从电源盒中拆出，延长电源盒到电路板的电源连线，加电。
测两只半桥变换开关管的ce电压，应为+300V的一半，否则开关管损坏。
若开关管正常，将PS-ON对地短接而无电压输出，应为保护电路动作或KA7500B、LM339及其外围元件损坏。
先测KA7500B的12脚电压，应在10V~40V。
若无，可断开12脚与外部的连接，如电压正常，KA7500B必坏；若仍无，查至辅助电源间的供电支路。
12脚供电电压正常，测14脚+5V基准电压，若无或偏差+5V很大，则KA7500B必坏。
14脚+5V电压正常，测4脚，应为低电平。
若偏高，可断开4脚与LM339电路的连接，仍高的话，KA7500B损坏。
KA7500B正常，4脚仍高电平，有两种情况：一是4脚与14间的电解电容漏电；二是LM339及其外围电路异常。
