智能家居布线系统的设计与实现随着科技日益发展，智能家居逐渐走进我们的生活。
智能家居不仅可以提高我们的生活品质，更可以节省能源、保护环境。
而智能家居布线系统是其中一个重要的组成部分，它为智能家居的顺利运行提供了重要的保障。
那么，如何实现智能家居布线系统的设计与实现呢？一、智能家居布线系统的介绍智能家居布线系统是指通过电线、插座、开关等组成的系统，通过远程遥控、手机APP控制等方式，控制室内各种设备和照明灯光的开关、调光、插拔等功能，从而实现智能家居的智能控制和管理。
相比传统的电线、插座、开关等，智能家居布线系统集成了照明、家电、安防、环境等多样化功能，实现了人性化和自动化管理。
二、智能家居布线系统的设计智能家居布线系统的设计主要包括了系统的设备选择、布线方案选择、回路配电方案选择和数据线安装。
1. 设备选择智能家居布线系统需要选用高质量的设备，包括智能网关、智能插座、智能开关等设备。
选择的设备需要符合国家相关标准，并且需要与其他设备和控制系统良好兼容，以确保系统稳定性和可靠性。
2. 布线方案选择智能家居布线系统的布线方案选择需要根据不同的情况而定，包括母线方式、单线系统配置方式、面板安装和总配电柜的选型等。
在选择方案时，需要结合房屋建筑结构、家具装修布局以及用户实际需求，充分考虑系统的可操作性和系统保成性。
3. 回路配电方案选择智能家居布线系统的回路配电方案需要对各个电器设备的功率进行评估，并合理安排不同回路。
根据不同用电需求，将各个回路分开控制，灵活可操作，系统优化运行。
4. 数据线安装智能家居布线系统需要安装一些数据线，用作传递数据信息。
在安装数据线时，需要注意落点的布局问题，把应有应该的数据线和其他线路分开布局，以确保数据线路的高质量安装。
三、智能家居布线系统的实现智能家居布线系统的实现包括线路敷设和设备安装。
1. 线路敷设智能家居布线系统的线路敷设要求严格，不仅需要符合国家安全标准与质量标准，更需要考虑电线的颜色、标号等问题。
自己想安装一套智能家居系统，但装修前应该如何布线与安装却一概不知，下面小编就给大家整理一下装修前规划预留点位的一些注意事项。

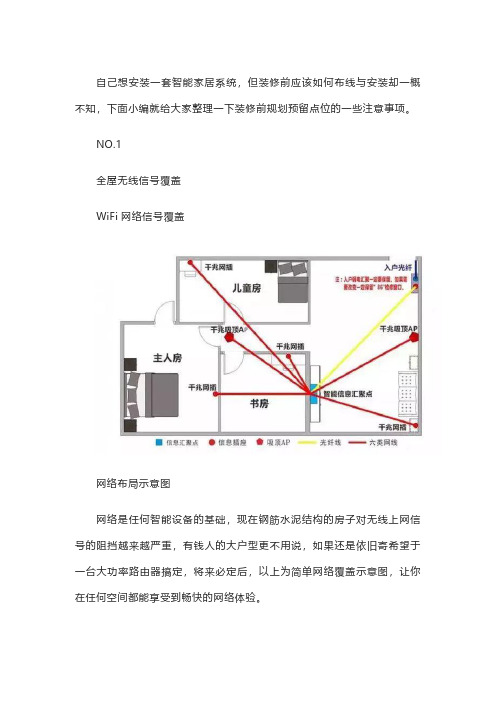

NO.1全屋无线信号覆盖WiFi网络信号覆盖网络布局示意图网络是任何智能设备的基础，现在钢筋水泥结构的房子对无线上网信号的阻挡越来越严重，有钱人的大户型更不用说，如果还是依旧寄希望于一台大功率路由器搞定，将来必定后，以上为简单网络覆盖示意图，让你在任何空间都能享受到畅快的网络体验。
智能家居控制系统说完基础网络，我们回到智能家居，如果你没考虑现在就安装智能家居，那以后基本上就是上无线智能家居了。
我们重点说说如何规划，让装修完以后无线智能家居也随时可以上。
为了能够从容迎接智能家居带来的科技感生活，小编为大家分享非常实用的智能家居布线技术，布线也是一门艺术，布线也是一门学问，你懂得!NO.2智能家居核心控制设备智能家居网关▼智能家居控制中心智能家居通常会有一个主机，我们说的是无线智能家居，那这个主机一般处于建筑的中间位置（如客厅），且周边无特厚墙体阻挡信号为最好，支持本地局域网控制，断网也能本地控制。
我们需在这个位置预留好网线与电源插座即可。
NO.3家庭安全实时可见智能安防系统1.智能门锁作为入户的第一道也是最重要的一道安防系统，其实安装没有大家想象那么复杂，购买前认真填对相关门锁信息，如未开孔，按智能门锁包装中的开孔图样开孔。
如门体已开好锁孔的，需购买合适大小的锁体，自己花半小时都能安装好，如果对于这类动手能力不是很强的可以找安装师傅进行安装，后面加入网关配置网络都非常简单了▼手指就是你的钥匙2.视频监控视频监控主要有两种用途，一个看家人还在或宠物，二是防小偷及其他非法份子，建议在儿童房和正对大门处安装就好了，尽量不要在客厅和卧室安装。
在需要的地方留下电源插座即可。
室内摄像头通常连WiFi，户外摄像头可以采用有线网络解决网络及POE供电，需预留网线，有条件尽量再预留电源。
友情提示：尽量不要逆光。
智能家居系统的布线和配置教程智能家居系统的布线和配置是实现智能化生活的关键一步。
在现代科技的推动下，智能家居系统已经成为越来越多家庭的选择。
通过合理的布线和配置，我们可以充分利用智能设备的功能，为生活带来更多便利和舒适。
本文将介绍智能家居系统的布线和配置教程，帮助读者更好地理解和运用智能家居技术。
一、布线准备在进行智能家居系统的布线前，我们需要进行一些准备工作。
首先，确定需要安装智能设备的房间和位置。
根据实际需求，可以选择安装智能灯具、智能插座、智能门锁、智能窗帘等设备。
其次，测量房屋的建筑面积，了解每个房间的尺寸和结构，以便合理规划布线路径。
最后，购买所需的智能设备，确保其兼容性和质量，以提供稳定可靠的智能化体验。
二、布线规划在进行布线规划时，我们需要考虑以下几个方面：电源供应、网络连接和设备位置。
首先，确保每个智能设备都能够接受稳定的电源供应。
如果需要，可以选择使用智能插座或布线到电源插座。
其次，为智能设备提供可靠的网络连接。
如果房间中的无线信号不稳定，可以考虑使用以太网布线连接路由器和设备，以提供更快的数据传输速度和更可靠的网络连接。
最后，确定设备的安装位置和布线路径。
根据设备的功能和使用方式，合理规划设备的位置，避免布线过程中的交叉与混乱。
三、布线步骤1. 室内布线：首先，从电源插座位置到每个设备位置拉线。
控制面板、插座、灯具等设备的电源线都需要连接到电源插座。
其次，将各个设备使用以太网线连接到路由器。
注意选择合适长度的网线，避免出现过长或过短的情况。
最后，根据设备的位置和功能连接各个智能设备，如灯具、窗帘、门锁等。
2. 室外布线：室外布线需要特别注意安全因素。
首先，选择防水、防尘的接线盒，并确保布线过程中的接头紧固可靠。
其次，为室外设备选择适当的电源线，并保证电源线与室内供电线路的连接牢固可靠。
最后，对室外设备进行必要的防雷、防静电处理，确保设备在恶劣天气条件下的正常工作。
四、配置设置布线完成后，我们需要进行相应的配置设置，以让智能家居系统正常工作。
一体化智能家居系统布线一、概述近年来，智能家居系统的快速发展为人们的生活带来了便利和舒适。
而在智能家居系统中，布线作为其基础设施之一，起着关键的作用。
本文将介绍一体化智能家居系统的布线方案及注意事项。
二、基础设施概述一体化智能家居系统的布线需要考虑以下几个基础设施：1. 电源线路：智能家居系统的各个设备需要电力供应，因此电源线路的布置至关重要。
合理分布电源插座，确保各个设备的供电稳定可靠。
2. 通信线路：智能家居系统的各个设备需要相互通信，因此通信线路的布置至关重要。
可以选择有线网络或者无线网络，根据实际需求合理布置。
3. 控制线路：智能家居系统的各个设备需要与中央控制器相连，因此控制线路的布置至关重要。
选择高品质的控制线路，确保信号传输的准确性和稳定性。
三、布线方案针对一体化智能家居系统的布线，以下是一个可行的方案：1. 布线规划：在开始布线之前，应该进行合理的规划。
根据房屋的结构和具体需求，在平面图上标注出各个设备的位置以及相应的线路走向。
确保线路长度合理，减少线损。
2. 分区布线：根据不同区域的功能需求，将房屋划分为不同的区域，并分别布置相应的线路。
例如，客厅、卧室、厨房等可以划分为不同的区域，并在各个区域内布置相应的控制线路和电源线路。
3. 优化走线：为了美观和安全考虑，应该尽量避免将线路暴露在外。
可以利用墙壁内置的走线槽，或者通过地板、天花板等进行隐藏走线。
在布置线路时，避免与水管、电线等其他设施交叉，确保安全。
四、注意事项在一体化智能家居系统的布线过程中，需要注意以下几个问题：1. 安全性：布线过程中，要确保安全，尽量避免触电和短路等问题。
选择符合国家标准的电线和插座，并注意绝缘处理。
2. 美观性：布线过程中，要注重美观。
尽量将线路隐藏起来，避免走线杂乱，影响整体的美观效果。
3. 扩展性：布线时，要考虑到未来可能的系统扩展和添加新设备的需求。
预留一些线路和插座，以备将来的需求。
四、总结一体化智能家居系统的布线是其基础设施之一，直接影响到系统的稳定性和使用效果。
智能家居系统的布线及配置教程智能家居系统的快速发展为我们的居住环境带来了许多便利和舒适。
在搭建智能家居系统过程中，布线及配置是一个至关重要的环节。
正确的布线和配置能够保证智能设备的顺利运行，并确保整个系统的稳定性和安全性。
本文将为大家详细介绍智能家居系统的布线及配置教程，帮助您轻松搭建智能家居。
第一步：规划布线方案在布线之前，我们需要仔细规划整个智能家居系统的布线方案。
首先，确定主要的智能设备和其所需的网络连接方式。
如安装智能门锁、安防摄像头等，需要考虑网络线缆和电源插座的位置。
其次，确定智能设备之间的连接方式，例如无线Wi-Fi或有线网络连接。
最后，考虑整个房屋的布线设计，以确保每个房间都能覆盖到网络和电源。
第二步：选择合适的网络设备选择合适的网络设备对于智能家居系统的稳定运行至关重要。
一般来说，使用无线Wi-Fi和有线网络结合的方式可以保证网络的稳定性和覆盖范围。
我们需要选择一款高性能、高安全性的路由器作为核心设备，并根据房屋的面积和需求选择合适的扩展设备，以确保信号覆盖到每个角落。
第三步：布线工作开始布线前，我们需要对房屋的电源和网络布线进行合理的规划。
首先，确定每个房间需要的电源插座数量，并确保插座的位置方便于智能设备的安装和使用。
对于有线网络连接的设备，需要预留网络线缆的通道，并确保线缆的长度能够覆盖到每个设备。
此外，还需要考虑安装面板的位置和高度，以便于操作和维护。
第四步：配置智能设备布线完成后，我们需要对智能设备进行正确的配置。
首先，根据设备提供的说明书，按照步骤连接设备到网络或电源。
然后，下载并安装设备相关的手机App，并按照指导进行设备的注册和配置。
在配置过程中，需要设置设备的名称、密码以及其他个性化的设置。
此外，还需确保每个设备都能够与核心设备进行正常的通信和互联。
第五步：测试和调试配置完成后，我们需要对整个智能家居系统进行测试和调试，以确保系统的稳定和正常工作。
可以逐个检查每个设备的功能是否正常，例如智能灯泡是否能正常开关、智能插座是否能控制电源的开关等。
智能室内电气布线设计施工方案智能科技的发展使得人们的生活更加便捷和舒适。
在室内设计中，电气布线是至关重要的一环，它直接关系到居住环境的舒适度和安全性。
因此，本文将介绍一种智能室内电气布线设计施工方案，以满足人们对高品质居住环境的需求。
一、设计概述本项目旨在为室内提供智能化的电气布线方案，以满足现代家庭对于电力使用的需求，并通过智能控制系统实现电能的高效利用和安全管理。
设计方案主要包括以下几个方面的内容：1. 室内电路规划和布线方案：根据不同功能区域的需求，合理规划室内电路布置，并设计适当的线路来满足电器设备的使用。
2. 智能化控制系统设计：借助智能化控制系统，实现对室内电器设备的智能化控制，包括定时开关、远程控制、电能监测等功能。
3. 安全配电系统设计：设计合理的安全配电系统，包括漏电保护、过载保护、短路保护等，以确保居民的用电安全。
二、电路规划和布线方案根据室内不同功能区域的需求，我们将合理规划电路布置，确保电能的高效利用和安全供应。
1. 走廊和公共区域：在走廊和公共区域的天花板上安装合适的导线和配电箱，以供应照明和紧急疏散设备的电能需求。
2. 客厅和餐厅：在客厅和餐厅区域设计多个电源插座，以供应电视、音响、电脑等电器设备的使用，并在墙面上设置墙灯和吊灯。
3. 卧室和书房：在卧室和书房区域布置合适的插座和开关，以满足电视、电脑、台灯等设备的使用需求，同时考虑到床头和书桌附近的便捷插座设置。
4. 厨房和卫生间：在厨房和卫生间区域设置防水插座和开关，并考虑到灯光的亮度和色温，以提供舒适的照明环境。
三、智能化控制系统设计借助智能化控制系统，我们可以实现对室内电器设备的智能化控制和管理，提高电能的利用效率和安全性。
1. 定时开关功能：根据居民的生活习惯和需求，设置定时开关功能，例如在晚上入睡前自动关闭所有灯光和电器设备。
2. 远程控制功能：结合智能手机等移动设备，实现对室内电器设备的远程控制，无论身在何处都可以随时打开或关闭灯光和电器设备。
智能家居中的电线安装和电路设计一、电线安装的重要性电线是智能家居中最重要的组成部分之一，它是电路通电的纽带。
因此，电线的安装必须符合国家标准和规定，以确保家居电气设备的正常运行和居住环境的安全。
同时，电线也是一个系统，必须通过规范的电路设计进行规划，以确保电器设备的用电安全和寿命。
二、电线安装前的准备在开始电线安装之前，必须进行充分的准备工作。
首先，必须编制电气专业施工安装方案，方案必须按照国家标准和规定绘制。
其次，必须选用符合国家标准的电器设备和材料，以确保电线的安全性和稳定性。
最后，必须派遣经过合格培训的专业电气师傅进行安装，并记录下施工过程中的细节和问题。
三、电线的布线电线的布线是智能家居电气系统中最基础的一部分。
它是将电源设备和用电设备连接起来的桥梁。
在进行电线布线的时候，必须按照国家标准和规定进行布线，以确保电线的安全性和稳定性。
以下是电线布线的具体步骤：1. 设计电源和用电设备的位置和布局。
2. 根据电源设备和用电设备的位置和布局，确定电线的线路。
3. 根据电线的线路，选择合适的电线规格和种类，并进行清洗和检查。
4. 确定电线的穿线方法，并进行穿线工作。
5. 安装电线支架，并固定电线。
6. 进行电线的连接和绝缘处理。
7. 对电线进行测试和检修，并记录下测试结果和问题。
四、电路设计电路设计是智能家居电气系统中最重要的一部分，它是确保电线运行安全和稳定的基础。
在进行电路设计的时候，必须结合具体的智能家居设备进行规划，并按照国家标准和规定进行设计。
以下是电路设计的具体步骤：1. 确定电路的种类和类型，包括交流电路和直流电路。
2. 设计电路的负载，并计算负荷大小和功率耗费。
3. 根据负载和功率耗费，确定电线规格和种类，并进行电路图绘制。
4. 根据电路图，配置配电箱，包括开关、保险丝、熔断器等。
5. 进行电路的接线和测试，并记录下测试结果和问题。
五、在智能家居中安装无线电器无线电器是智能家居中的一个重要部分。
智能家居综合布线系统--独特的整体规划设计本文章阐述只能家居智能化的方案设计，以及综合布线。
如何配合周边系统，如会议中控系统，智能家居，会议系统，RGB矩阵切换器等。
总体规划一般来说，国际信息通信标准是随着科学技术的发展，逐步修订、完善的。
综合布线系统也是随着新技术的发展和新产品的问世，逐步完善而趋向成熟。
我们在设计智能化建筑物PDS期间，要提出并研究近期和长远的需求是非常必要的。
目前，国际上各综合布线产品都只提出15年质量保证体系，并没有提出多少年投资保证。
为了保护建筑物投资者的利益，我们可采取“总体规划，分布实施，水平布线尽量一步到位”。
主干线大多数都设置在建筑物弱电井，更换或扩充比较省事；水平布线是在建筑物的天花板内或管道里，施工费比初始投资的材料费高。
如果更换水平布线，要损坏建筑结构，影响整体美观。
因此，我们在设计水平布线，尽量选用档次较高的线缆及连接件，缩短布线周期。
建设智能城市与智能化建筑将成为世界经济发展的必然趋势，已是一个国家和一个城市科学技术和经济水平的体现。
所以，“十二五”计划中也指出：信息化是当今世界经济和社会发展的大趋势，也是我国产业优化升级和实现工业化、现代化的关键环节，要把推进国民经济和社会信息化放在优先位置。
根据对智能建筑的不同理解，有人在现代建筑上简单地提出了“3A”系统，也就是BA（楼宇自动化），OA（办公自动化）和CA（通信自动化），具体包括以下内容：模拟与数字的话音系统；高速与低速的数据系统；图形终端和设备控制系统的图像资料；电视会议与安全监视系统的视频信号；建筑物的安全报警和设备控制系统的传感器信号。
综合布线系统应是开放式结构,应能支持电话及多种计算机数据系统,还应能支持会议电视、监视电视等系统的需要。
综合布线系统的分类：综合布线系统可划分成六个子系统（如图）：●工作区子系统；●配线（水平）子系统；●干线（垂直）子系统；●设备间子系统；●管理子系统；●建筑群子系统。
智能家居综合布线设计方案当今社会，人们已完全融入了一个高速变革的信息时代；换而言之，人们不仅在办公室工作时无时无刻离不开对信息的需求，而且，由于ISDN，Internet和自动控制等技术的飞速发展，正在对人们的日常居家生活带来巨大的变化，人们对家居的要求已经远远不再局限于一张床,一个气派的客厅等温饱型需求，而向生活的舒适性即家庭设备的自动化和文化氛围(教育,娱乐,与外界的联系)提出了更高的要求，而智能化住宅(Intelligent Home Systems,即IHS)的概念就由此应运而生了。
下面我们以一个比较典型的小区作为案例来介绍一下综合布线系统在智能家居上的运用。
工程概况：某小区建筑总面积为39万平方米，整个小区由21幢小高层组成。
总户数在3000户左右，根据业主的要求，小区主要住户层次定位较高，购房大多对住宅的设施和功能要求很高。
因此，对小区在智能化程度上要求较高。
业主提出在每户住宅中必须满足语音，数据和有线电视的功能，以便满足将来推出的小区局域网，小区VOD点播，网上购物，远程教学等新兴小区服务和家庭智能化的升级。
根据业主以上情况，决定选用加拿大Nordx/CDT公司的智能家居布线系统--RUN来作为整个小区的布线产品。
综合布线方案设计：在具体设计方案以前，首先想简单介绍一下智能家居布线的标准情况。
美国国内标准委员会 (ANSI) 与TIA/EIA TR-41 委员会内的 TR-41.8 分委会的 TR-41.8.2工作组于1991年5月份订出首个ANSI/TIA/EIA570的家居布线标准，并于1998 年9月，TIA/EIA 协会正式修定及更新家居布线的标准，并重新定为 ANSI TIA/ EIA-570A - 家居电讯布线标准 (Residential Telecommunications Cabling Standard) 。
TIA/EIA 570-A所草议的要求主要是给订出新一代的家居电讯布线给与现今及将来的电讯服务。
智能家居中的布线规划与设计随着科技的不断发展和智能家居概念的普及，越来越多的人开始尝试将智能家居应用于家庭生活中，来满足家庭生活的各种需求。
而在智能家居的设计中，布线规划是非常重要的一步，直接影响着智能家居设备的使用效果、性能和稳定性。
因此，本文将探讨智能家居中的布线规划与设计。
一、什么是智能家居布线规划？智能家居布线规划是指在设计智能家居的系统结构和设备布局时，合理规划和设计出屋内的电力、数据、通信、音视频等各个方面的电路和线路连接，使得智能家居系统的每个组件能够通过特定的线缆或接口进行互联，在实现智能家居设备联动和控制的过程中，提供稳定、可靠的电力和通讯信号。
二、智能家居布线规划的要求1、安全性：在整个布线的过程中，安全是首要关注的问题，必须按照相关的标准规范来执行。
2、适用性：智能家居的布线设计必须适合家庭生活的特点和实际需求，确保各种智能家居设备能够顺畅地运作。
3、可维护性：在智能家居系统出现故障时，需要能够快速定位和修复，因此进行智能家居布线规划和设计时，考虑到维护与修复的方便性非常重要。
三、智能家居布线规划的注意事项1、不同的智能家居设备需要不同的接口由于智能家居设备种类繁多，所以在进行布线规划时应该首先了解好每一种智能家居设备所需要的接口种类和数量。
比如，智能灯具、网络摄像头、温度传感器等设备都需要不同的接口来连接，所以需要在设计时就考虑到这个问题。
2、合理安排各个智能家居设备的位置在进行布线规划时，要遵循“节约空间、轻松使用、美观大方、安全可靠”的原则，把所有的设备都放在合理的位置上。
比如，温度、湿度传感器应放在容易受热、潮湿的地方，而智能灯具则应该安装在视线最佳的位置等等。
3、选择优质的线缆和插头在进行智能家居布线规划的同时，还需要选择优质的线缆和插头以确保信号的稳定性和耐用性。
另外，在进行电线布建时，一定要注意电线的颜色搭配情况，以保证电线的正负极连接正确。
四、智能家居布线规划技巧1、布线需谨慎在进行智能家居布线时，需要注意电缆和线缆之间的布线，尽可能避免接近强电设备和设施，以避免对智能家居设备的负面影响。
智能家居数据中心布线规划要点与设计步骤∙一、布线规划要点∙数据中心的布线系统设计的目的是实现系统的模块化构架，做到简单灵活性、可操作和实用性。
并使设施适应于公用通信网业务发展的需求。
经验表明，具有足够的扩充空间对后期附加设备和服务设施的安装至关重要。
当前技术应提供可通过简单的"即插即用"连接来添加或替代模块化的配线设备，并减少宕机时间和人工成本。
∙ (一)数据中心布线规划与设计的步骤∙在数据中心建设规划和设计时，要求对数据中心建设有一个整体的了解，需要较早地和全面地考虑与建筑物之间的关联与作用。
综合考虑和解决场地规划布局中有关建筑、电气、机电、通信、安全等多方面协调的问题。
∙在新建和扩建一个数据中心时，机房布线系统需要和建筑、电气规划，楼宇布线结构，设备平面布置，供暖通风及空调，环境安全，消防措施，照明等方面需要协调设计，需要充分考虑到建筑相关专业的设计流程和要求，需要布线工艺和土建做好技术的交底与配合。
∙ (1)数据中心规划与设计的步骤，建议按以下过程进行：∙ 1) 确定机房的级别，明确不同级别的信息机房功能需求，设备配置原则及客户的特殊需求;∙ 2) 评估机房空间中，设备长期工作时的机房环境温、湿度及设备的冷却方式要求。
并考虑目前和预估将来的空调实施方案;.∙ 3) 提供场地房屋净高、楼板荷载、环境温湿度、及有关建筑、结构、机电设备安装、安全、消防、电气(如电源、接地、漏电保护、照明、环境电磁干扰等方面的要求。
同时也针对操作中心、装卸区、储藏区、中转区和其他区域提出相关设备安装工艺的基本要求;∙ 4) 结合建筑土建工程建设，给出数据中心空间各功能区初步规划;∙ 5) 提供建筑平面布置图，包括进线间、电信间、主配线区、水平配线区、设备配线区及主要布线通道的所在位置与面积。
∙ 6)为相关专业的设计人员提供近、远期的供电方式、种类及功耗;∙ 7) 将配线与网络设备机柜、供电设备和缆线管槽的安装位置及要求体现于数据中心的平面图中，并考虑冷热通道的设置;∙ 8) 在数据中心内结合网络交换机、服务器、存储设备、KVM设备等之间的拓扑关系;传输带宽、端口容量及长度;机柜等设备的布置确定布线系统等级、冗余备份及防火阻燃等级，从而制定机房布线系统的整体方案。
∙ (2)数据中心网络布线拓扑结构与缆线长度∙连接各数据中心空间的布线系统组成了数据中心布线系统的星型拓扑结构的各个基本元素，以及体现这些元素间的连接关系。
数据中心布线系统基本元素包括：∙·水平布线;∙·主干布线;∙·设备布线;∙·主配线区的交叉连接;∙·水平配线区的交叉连接;∙·区域配线区内的区域插座或集合点;∙·设备配线区内的信息插座。
∙∙布线系统具体网络拓扑结构如图3.1.4-1所示。
∙∙图3.1.4-1 数据中心布线系统网络拓扑结构∙ (二)水平布线系统∙水平布线采用星型拓扑结构，每个设备配线区的连接端口应通过水平缆线连接到水平配线区或主配线区的交叉连接配线模块。
水平布线包含水平缆线，交叉配线模块，设备缆线、跳线，以及区域配线区的区域插座或集合点。
在设备配线区的设备连接端口至水平配线区的水平交叉连接配线模块之间的水平布线系统中，不能含有多于一个的区域配线区的集合点，信道最多只能存在4个连接器件(包括设备配线区信息点、集合点及水平交叉连接的2个模块)，组成方式见图3.1.4-2所示。
∙∙图3.1.4-2 水平布线系统信道构成(4个连接点) ∙为了适应现今的电信业务需求，水平布线系统的规划设计应尽量方便维护和避免以后设备的重新安装。
同时也应该适应未来的设备和服务变更。
∙不管采用何种传输介质，水平布线系统链路的传输距离不能够超过90m，信道的最大距离则不能超过100m。
若数据中心不设水平配线区，当设备配线区的有源设备采用光缆直接连至主配线区设备时，包含主配线区设备光缆、光纤跳线与设备配线区设备光缆在内的多模光纤布线信道的最大传输距离不应超过300m(使用OM4多模光缆，可将最大传输距离延伸到550m);当采用4对对绞电缆时，布线链路(不包含主配线区设备电缆、跳线与设备配线区设备电缆)的最大传输距离不应超过90m，信道(包含主配线区设备电缆、跳线与设备配线区设备电缆)的最大传输距离不超过100m。
∙如果在配线区使用过长的跳线和设备缆线，则水平缆线的最大距离应适当减小。
水平缆线和设备缆线、跳线的总长度应能满足相关的规定和传输性能的要求。
实际上在数据中心中，随着40G和100G网络的应用，对绞电缆的长度电缆已规定不超过30m的要求。
∙基于补偿插入损耗对于传输指标的影响的考虑，区域配线区采用区域插座方案时，水平布线系统信道构成如图3.1.4-3所示。
设备配线区设备缆线的最大长度由以下公式计算得出。
∙图3.1.4-3 水平布线系统信道(区域插座)构成∙ C = (102 - H)/(1+D)∙ Z = C - T ≤ 22m，22m是针对使用 24 AWG(线规)的UTP(非屏蔽电缆)或F/UTP(屏蔽电缆)来说的;如果采用26 AWG(线规)的 F/UTP (屏蔽电缆)，则Z ≤ 17m。
∙其中：∙ C 是设备配线区设备缆线和水平配线区设备缆线及跳线的长度总和(T+Z)。
∙ H 是水平缆线的长度 (H + C ≤100 m)。
∙ D 是跳线类型的降级因子，对于 24 AWG UTP或24 AWG F/UTP电缆取0.2，对于26 AWG F/UTP电缆取0.5。
∙ Z 是区域配线区的信息插座连接至设备配线区设备的缆线的最长距离。
∙ T 是水平交叉连接配线区跳线和设备缆线的总长度。
∙设置了区域配线区时，水平布缆线线的长度链路为90m，信道为100m。
∙图3.1.4-4为水平配线区与设备配线区之间的两种连接方式。
∙图3.1.4-4 水平子系统连接方式∙对于设备配线区内相邻或同一列的机柜内的设备之间，允许点对点布线连接，连接缆线长度不应大于15m。
∙ (三)主干布线系统∙主干布线采用星型拓扑结构，为主配线区、中间配线区、水平配线区、进线间和电信间之间的连接。
主干布线包含主干缆线，主交叉连接、中间交叉连接及水平交叉连接配线模块、设备缆线以及跳线。
主干布线系统的信道的组成方式见图3.1.4-5所示。
∙图3.1.4.-5主干布线系统的信道构成∙ (1) 主干布线设计同样应在每个使用期内，能适应业务要求的增长及系统设施的变更。
每个水平配线区的水平交叉连接的配线模块直接与主配线区的主交叉连接配线模块或中间配线区的中间交叉连接配线模块相连时，不允许在缆线的路由中存在交叉连接。
∙ (2) 允许水平配线区(HDA)之间通过主干缆线互连，这种互连是非星型拓扑结构的，作为主配线区和水平配线区之间的主干连接路由的冗余备份，或用于支持某些旧有应用时避免距离超长的问题。
∙ (3) 为了避免进线电路超过限制的最大长度要求，允许在水平交叉连接和次进线间之间设置互连布线路由。
∙主干缆线最长支持的传输距离是和网络应用及采用何种的传输介质有关的，主干缆线和设备缆线、跳线的总长度应能满足相关的规定和传输性能的的要求。
为了缩短布线系统中缆线的传输距离，一般将主交叉连接设置在数据中心的中间位置。
超出这些距离极限要求的布线系统可以增加中间配线区，或将其拆分成多个计算机房分区，每个分区内的主干缆线长度都应能满足标准的要求。
分区间的互联不属于本文定义范畴，可以参照广域网中布线系统缆线连接的应用情况。
∙二、机房平面布置∙机房设备平面布置主要面对机房的空调气流组织不被阻挡，机房内的各种管道路由不发生重叠现象，机柜的加固底座易于安装，机柜能够就近实现接地等问题，这需要在设计时综合加以考虑。
∙ (一)机柜/机架散热设置∙机柜、机架与缆线的走线槽道摆放位置，对于机房的气流组织设计至关重要，图3.1.5表示出了各种设备建议的安装位置。
∙∙图3.1.5 机房设备摆放位置与气流组织∙以往通信机房和信息机房均采用"面对背"的机列排列方式，并没有十分重视机柜的摆放形式对气流组织的影响，因为当时一个机柜的发热量也就达到1.5KW左右。
现在，以交替模式排列设备机柜，即机柜/机架"面对面"排列以形成热通道和冷通道。
冷通道是机架/机柜的前面区域，热通道位于机架/机柜的后部，形成从前到后的冷却路由。
设备机柜在冷通道两侧相对排列，冷气从架空地板板块的排风口吹出，热通道两侧设备机柜则背靠背，热通道部位的地板无孔，依靠天花板上的回风口排出热气。
∙ (1) 采用地板下走线的方式∙ 1)电力电缆和数据缆线分布在热通道或机柜/机架的地板下面，分层敷设。
如果一定要在冷通道的地板下面走线，则应相应提高静电地板的高度以保证制冷空气流量不受影响。
∙ 2)为了提高架空地板下的净空空间，也可以将通信缆线的桥架设置于机柜顶部。
既方便缆线敷设与引入机柜内，又可防止受到电力电缆的电场与磁场干扰。
目前这种布置方式较为普遍。
∙ 3)地板上应按实际使用需要开走线口，调节闸、减震器或毛刷可安装在开口处以阻塞气流，以防止冷空气流失。
在没有满设备安装的机柜中，建议采用空白挡板以防止"热通道"气流进入"冷通道"，造成迂回气流。
对于适中的热负荷，机柜可以采用以下任何通风措施：∙·通过前后门上的开口或孔通风，提供50%以上开放空间，增大通风开放尺寸和面积能提高通风效果;∙·采用风扇，利用门上通风口和设备与机架门间的充足的空间推动气流通风。
安装机柜风扇时,要求不仅不能破坏冷热通道性能，而且要能增加其性能。
来自风扇的气流要足够驱散机柜发出的热量。
在数据中心热效率最高的地方，风扇要求从单独的电路供电，避免风扇损坏时中断通信设备和计算机设备的正常运行。
∙·对于高的热负荷，自然气流效率不高，要求强迫气流为机柜内所有设备提供足够的冷却。
强迫气流系统采用冷热通道系统附加通风口的方式。
∙ (2) 行人通道设置，主机房内行人通道与设备之间的距离应符合下列规定：∙ 1)用于运输设备的通道净宽不应小于1.5m;∙ 2)面对面布置的机柜或机架正面之间的距离不宜小于1.2m;∙ 3)背对背布置的机柜或机架背面之间的距离不宜小于1m;∙ 4)当需要在机柜侧面维修测试时，机柜与机柜、机柜与墙之间距离不宜小于1.2m;∙ 5)成行排列的机柜，其长度超过6m(或数量超过10个)时，两端应设有走道;当两个走道之间的距离超过15m(或中间的机柜数量超过25个)时，其间还应增加走道;走道的宽度不宜小于1m，局部可为0.8m。
∙在工程中，机列之间通道的距离还应该考虑到架空地板板块的实际尺寸，尽量以板块的尺寸取整预留通道，这样有利于机柜抗震底座的安装和方便板块的开口。
