气动夯管穿越地下水管道施工技术摘要：气动夯管施工方法是一种非开挖铺设管线的一种施工技术。
采用气动夯管施工技术具有施工质量好，施工效率高，施工周期短，施工成本低，安全性高等特点。

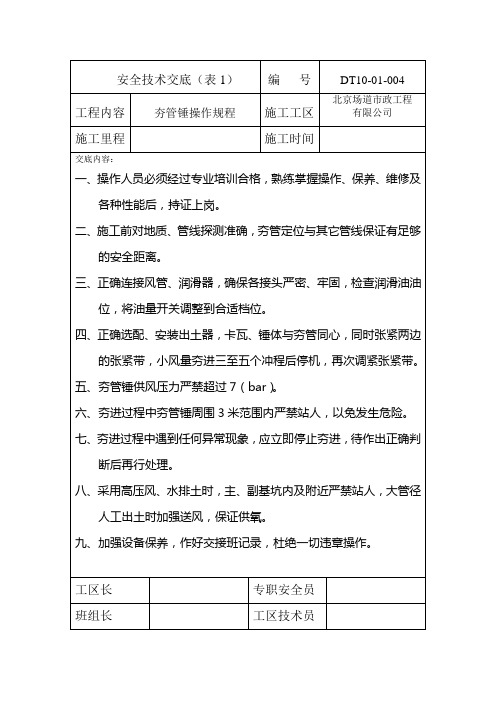

本文主要介绍了气动夯管锤穿越施工方法及工艺流程，质量控制措施和安全管理要求。
关键字：气动、夯管、非开挖、操作坑1.工程概况该地下穿管工程位于山东省寿光市侯镇，两处水管线位于滨青管道桩号BQ044桩+30m和BQ045+50m处，每处地下并行两条自来水管线，管道内径DN600*4000，管顶埋深2.3m，管中心间距5m。
为保证自来水管道安全通过，采用夯管法穿越地下自来水管道。
每处夯入七条管道（分别为两条φ711，三条φ406.4，二条φ323.9），管道中心间距1.5m，每根管道长度为12m。
2.气动夯管锤穿越施工方法的特点气动夯管锤是一种非开挖铺设管线的设备，是一种不需要阻力支座，利用动态的冲击能将空心的钢管推入地层的机械，气动夯管锤装置原理可见图1所示。
气动夯管锤实质上是一个低频大冲击功率的气动冲击器，利用空压机提供动力压缩空气进行驱动，将所需要穿越地下的钢质管线沿设计路线夯入地层，从而实现非开挖铺设管线。
图1 气动夯管锤装置原理图气动夯管锤穿越管施工具有以下特点：（1）地层适用范围广。
在进行管线穿越河流作业时，无需在施工中清理管内土体，无渗水现象，可以确保施工作业人员安全。
（2）铺管精度较高。
夯管锤铺管适合较短长度的管道铺设，为保证铺管精度，在实际4.施工方法4.1穿越施工工艺流程4.2测量放线根据工程线路要求进行测量放线，将出入点与入土点及管道埋深测量准确，并进行标记，以利于夯管施工的顺利进行。
4.3进场道路及场地的平整4.3.1 钻机作业场地及进场便道：夯管作业场地及进场便道用挖掘机进行平整。
场地面积需满足施工作业需求。
4.4开挖作业坑入土点在距离地下水管道3m外开挖12m*17m*5m的操作坑，操作坑需进行平整。
一、工程概况：福建炼油乙烯项目地下二级管网三标段施工中，原设计需要大开挖穿越8 #路处，我单位在施工11-2图幅时，由于8#路属于交通主路，道路为新厂区内交通主干道，IPMT不同意破路。
经过同IPMT确认后，同意对该处管线进行夯管施工，但在夯管过程中，发现路而下全部为风化岩石层，给夯管施工造成巨大困难，夯管机械无法进行有效夯进，只能采取人工碎石配合机械进行施工，导致工期延长。
为此，提出夯管的穿越施工方案。
二、地下情况：8处穿越道路为风化岩石层，道路两侧埋有地管、电缆、临时用水管线。
三、施工部署1、原则施工中保证公路畅通无阻，保证周边环境与构筑物的安全，保证原有公路的正常使用、日后不塌陷、无凹坑。
2、施工组织成立施工小组，根据施工特点和IPMT、监理对工程的要求，组成三个专业施工队，即机械队、土方施工队、管道安装队。
施工小组组成机构如下：组长：刘月明副组长：韩杰成员：林胜利、周万里、陶杰四、施工方法及技术措施1 8#路部分:1.1 11-2图幅部分:L1-1位置如下:8#路i i FW-DN300B577O.5——桝平坑［j-~ RD-DN500• • • ''I已建管线 i11-2图幅管道穿越示意图1.1.2场地部署：根据现场情况，合理安排吊车位、运管路线、倒土路线、发电机四处位置。
1.1.3工作坑开挖⑴在图示位置处开挖操作坑及接收坑，工作坑尺寸：长X 宽X 深：15X2 X2m,接收坑尺寸：长X 宽X 深：4X2X2m 。
⑵为防止沟槽塌方，需进行沟槽支撑措施，用三至五块横板紧贴槽壁，用 方木或型钢靠在横木上，撐杆支撐方木或型钢。
见图檸杆操作坑已建管线(3)工作坑周围1—2米范围内应清理干净，坑沿部位的砖头、石块如有松动应移走，以防掉落坑内。
将己建管线处人工开挖，防止夯管时将管线碰伤。
1.1.4施工方法L1.4.1当管沟施工完毕后，进行导轨的安装。
导轨采用30号工字钢，安装前核实构底中线，确定无误后，然后在距管道中心线两边各安装一道长12米的导轨，导轨下面用长约2.0m的30 号工字钢做枕木，再次复核导轨中线。
管道非开挖气动夯管施工工法管道非开挖气动夯管施工工法，听起来是不是有点高大上？它就是一种比传统开挖施工更“聪明”的方法，能在不破坏路面或者建筑物的情况下，把管道给安稳地埋进地下。
要知道，在以前，我们如果要修管道，往往就得破开大马路，搞得是尘土飞扬、车辆绕行，施工队的“辛苦三部曲”基本就是：挖、填、补，根本不用想能恢复到原样。
现在嘛，随着科技的发展，特别是这个“气动夯管”出来，简直是给施工行业开了个“外挂”，施工效率提高了，成本降低了，最重要的——我们终于可以省下那一大堆“撒网”的时间。
话说回来，气动夯管到底是怎么回事呢？其实也没啥特别复杂的，简单来说，它就是利用空气压缩技术，让专门的夯管头来“敲打”管道，一步步把管子送到地下。
你别看这个夯管头看起来像个小小的铁锤，它的力量可不小。
每次“砰砰砰”的一阵敲击，就能把管道稳稳地送到预定位置。
别看它“安安静静”，实际上，这个过程得有点儿“气”——气动系统就像是它的动力源泉，确保每一击都精准有力。
咱们得说一说，非开挖技术真的是一个天大的“福音”！想象一下，假如你家门口要修管道，以前那可是要动真格的！路面得挖开，石板路、柏油路、车来车往的，哪能忍得住？反正施工起来，就是一场“地动山摇”的灾难，施工队还得翻来覆去、东奔西跑。
这不光是给路人添麻烦，给附近的居民更是“雪上加霜”——吵得不能睡觉，灰尘吃得一嘴，半个月的时间感觉就这么丢掉了。
现在好了，有了非开挖技术，管道可以像“隐形的翅膀”一样，安静地穿越地下，路面上的一片宁静不被打破，这才叫人心安。
再说了，气动夯管这项技术特别适用于在城市中施工，尤其是那些地方交通拥堵、建筑密集的区域。
你想啊，假如要做个大范围的开挖，怎么说也得影响到旁边的住户、商店，还有来来往往的行人。
而气动夯管只需要在地面上开一个小小的入口，剩下的全凭它自己搞定。
你别看它“低调”，实际效果杠杠的！管道就像走了个地道，悄悄地“钻”过去了。
说起来有点神奇，但其实它的工作原理真不难理解，就是借助气压推动那个夯管头，让管道一步步往下走，最后稳稳地埋进地下。

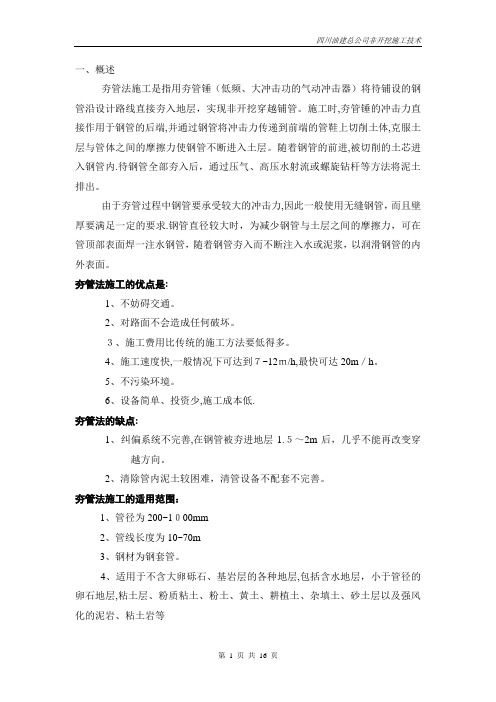

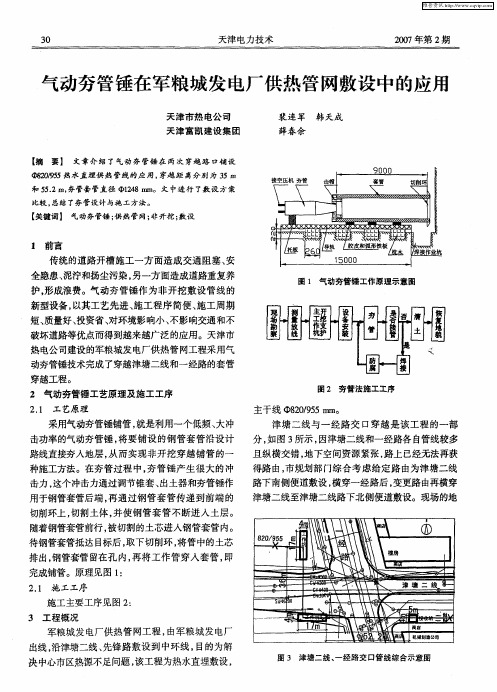

一、概述夯管法施工是指用夯管锤（低频、大冲击功的气动冲击器）将待铺设的钢管沿设计路线直接夯入地层，实现非开挖穿越铺管。
施工时,夯管锤的冲击力直接作用于钢管的后端,并通过钢管将冲击力传递到前端的管鞋上切削土体,克服土层与管体之间的摩擦力使钢管不断进入土层。
随着钢管的前进,被切削的土芯进入钢管内.待钢管全部夯入后，通过压气、高压水射流或螺旋钻杆等方法将泥土排出。
由于夯管过程中钢管要承受较大的冲击力,因此一般使用无缝钢管，而且壁厚要满足一定的要求.钢管直径较大时，为减少钢管与土层之间的摩擦力，可在管顶部表面焊一注水钢管，随着钢管夯入而不断注入水或泥浆，以润滑钢管的内外表面。
夯管法施工的优点是:1、不妨碍交通。
2、对路面不会造成任何破坏。
３、施工费用比传统的施工方法要低得多。
4、施工速度快,一般情况下可达到７~12ｍ/h,最快可达20m／h。
5、不污染环境。
6、设备简单、投资少,施工成本低.夯管法的缺点:1、纠偏系统不完善,在钢管被夯进地层1.５～2m后，几乎不能再改变穿越方向。
2、清除管内泥土较困难，清管设备不配套不完善。
夯管法施工的适用范围：1、管径为200~1０00mm2、管线长度为10~70m3、钢材为钢套管。
4、适用于不含大卵砾石、基岩层的各种地层,包括含水地层，小于管径的卵石地层,粘土层、粉质粘土、粉土、黄土、耕植土、杂填土、砂土层以及强风化的泥岩、粘土岩等二、工作原理夯管过程中,夯管锤产生的巨大冲击力直接作用于钢管的后端，通过钢管传递到最前端钢管的管鞋上,克服管鞋的贯入阻力和管壁(内、外壁）与土之间摩擦阻力,将钢管夯入地层.随着钢管的夯入,被切削的土芯进入钢管内，待钢管抵达目标坑后,将钢管内的泥土柱用压气或高压水排出,钢管则留在孔内.有时为了减少管内壁与土的摩擦阻力，在施工过程中夯入一节钢管后，间断地将管内的土排出．三、夯管机的技术性能夯管机的冲击力一般情况下可达到50０T,更高时可达8００T，夯击力沿钢管的轴线方向。
