高中物理必修第3册第十一章 电路及其应用试卷测试卷（含答案解析）一、第十一章 电路及其应用选择题易错题培优（难）1．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12ΩD ．灯泡a b 、的电功率之比为4:1 【答案】B 【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错；故选B2．如图所示，三个定值电阻R 1、R 2、R 3的电阻值均不相等，在A 、B 之间接一个电源，在C 、D 之间接一个电流表，电流表的示数为I ．现将电源、电流表的位置互调，则电流表的示数（ ）A ．可能增大B ．可能减小C ．一定不变D ．由于R 1、R 2、R 3大小关系不知，故无法判定【答案】C 【解析】两种情况下的电路连接如图所示：设电源电压为U =6V ，R 1=3Ω，R 2=2Ω，R 3=6Ω，在甲图中 2323=1.5R R R R R ⋅=Ω+甲并，112==1U R U R 甲并甲并，1=6V 2V 33U U =⨯=甲并，电流表的示数为32V 1=A 63U I R ==Ω甲并甲，在乙图中 1212= 1.2R R R R R ⋅=Ω+乙并，335==1U R U R 乙并乙并，1=6V 1V 66U U =⨯=乙并，电流表的示数为11V 1=A 33U I R 乙并乙==Ω，故两次示数相同，则选C ． 【点睛】在A 、B 之间接一个电源，假设A 端为正极，在C 、D 之间接一个电流表时，通过电流表的电流通路是：A----R 1----电流表----R 3----B 电路中的电阻是 R 1+R 3；将电源、电流表的地位互调，假设D 端为正极，通过电流表的电流通路是：D----R 1----电流表----R 3----C 电路中的电阻是R 1+R 3．电路的电源不变，电阻不变，故电流一定不变．3．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状（图中阴影部分），半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R ．下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为（ ）A ．2316360x x -+=B ．()2b a R ab ρπ-=C ．2()abR b a ρπ=-D ．2(+)abR b a ρπ=【答案】B 【解析】试题分析：A 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A 错误．B 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R=0，根据上面分析是合理的．故B 正确．C 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故C 错误．D 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故D 错误．故选B ． 考点：考查电阻定律．【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．4．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A 【解析】试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，1216R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A. 考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.5．如图所示，图线表示的导体的电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是（ ）A ．R 1：R 2=3：1B ．把R 1拉长到原来的3倍长后电阻等于R 2C ．将R 1与R 2串联后接于电源上，则功率之比P 1：P 2=1：3D ．将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：3 【答案】C 【解析】 【分析】通过I U -图象得出两电阻的关系.串联电路电流相等,并联电路,电压相等,电流比等于电阻之反比,并根据功率2P I R =,部分电路欧姆定律U I R =及电阻定律LR Sρ=,即可判定. 【详解】A ．根据I U -图象知,图线的斜率表示电阻的倒数,所以R 1：R 2=1：3, 所以A 选项是不符合题意的；B ．根据电阻定律:2L L R S Vρρ==当把1R 拉长到原来的3倍,则电阻变为原来的9倍,因此是R 2的3倍,所以B 选项是不符合题意的;C ．串联电路电流相等,所以将1R 与2R 串联后接于电源上,电流比：12:1:1I I =根据公式2P I R =可知：P 1：P 2=1：3所以C 选项是符合题意的； D ．并联电路,电压相等,根据公式UI R=可知，电流比等于电阻之反比,所以将1R 与2R 并联后接于电源上,电流比：12:3:1I I =所以D 选项是不符合题意的；6．阻值相等的四个电阻、电容器C 及电池(E 内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时，C 所带的电荷量为1Q ，闭合开关S ，电流再次稳定后，C 所带的电荷量为21.Q Q与2Q的比值为()A．25B．12C．35D．23【答案】C【解析】试题分析：根据等效电路，开关S断开时，电容器的电压12112325+3EU R ER R=⋅⨯=，得11Q CU=；S闭合时，211123+2EU R ER R=⋅=，22Q CU=，故112235Q UQ U==，故选C．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．7．如图所示，R1和R2是同种材料、厚度相同、表面为正方形的导体，但R1的尺寸比R2的尺寸大.在两导体上加相同的电压，通过两导体的电流方向如图所示，则下列说法中正确的是A．R1中的电流小于R2中的电流B．R1中的电流大于R2中的电流C．R1中自由电荷定向移动的速率大于R2中自由电荷定向移动的速率D．R1中自由电荷定向移动的速率小于R2中自由电荷定向移动的速率【答案】D【解析】【分析】【详解】设导体厚度为d，R边长为L，电阻率为ρ，根据电阻定律得导体的电阻为：1L R Ld dρρ== 由此可知导体R 1、R 2的阻值相等．AB. 电压相等，导体R 1、R 2的阻值相等，所以通过R 1的电流等于通过R 2的电流，故AB 错误；CD.根据电流的微观表达式：I =nevS =nevLd由于I 、n 、e 、d 相同，则L 越大，v 越小，则R 1中自由电荷定向移动的速率小于R 2中自由电荷定向移动的速率，故D 正确，C 错误．8．某些肿瘤可以用“质子疗法”进行治疗。

高中物理必修第3册第十一章 电路及其应用试卷训练（Word 版 含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．如图所示，图线表示的导体的电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是（ ）A ．R 1：R 2=3：1B ．把R 1拉长到原来的3倍长后电阻等于R 2C ．将R 1与R 2串联后接于电源上，则功率之比P 1：P 2=1：3D ．将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：3 【答案】C 【解析】 【分析】通过I U -图象得出两电阻的关系.串联电路电流相等,并联电路,电压相等,电流比等于电阻之反比,并根据功率2P I R =,部分电路欧姆定律U I R =及电阻定律LR Sρ=,即可判定. 【详解】A ．根据I U -图象知,图线的斜率表示电阻的倒数,所以R 1：R 2=1：3, 所以A 选项是不符合题意的；B ．根据电阻定律:2L L R S Vρρ==当把1R 拉长到原来的3倍,则电阻变为原来的9倍,因此是R 2的3倍,所以B 选项是不符合题意的;C ．串联电路电流相等,所以将1R 与2R 串联后接于电源上,电流比：12:1:1I I =根据公式2P I R =可知：P 1：P 2=1：3所以C 选项是符合题意的； D ．并联电路,电压相等,根据公式UI R=可知，电流比等于电阻之反比,所以将1R 与2R 并联后接于电源上,电流比：12:3:1I I =所以D 选项是不符合题意的；2．关于电阻和电阻率下列说法正确的是( )A ．电阻率是表征材料导电性能的物理量，电阻率越大的导体对电流的阻碍作用越大B ．对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大C ．由R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比D ．一根粗细均匀的电阻丝，电阻为R. 若将电阻丝均匀拉长，使它的横截面的半径变为原来的1/2,则电阻丝的电阻变为4R 【答案】B 【解析】 【详解】电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越差；电阻率越小，则其导电性能越好；但导体对电流的阻碍作用取决于电阻的大小，而电阻与导体的长度和截面积有关，故电阻率大的导体对电流的阻碍作用不一定大，故A 错误；对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大，故B 正确．电阻大小是由导体本身的性质决定的，与电压和电流无关，故C 错误；一根粗细均匀的电阻丝，电阻为R ．若将电阻丝均匀拉长，使它的横截面的半径变为原来的12，截面积变成原来的14；长度将变成原来的4倍；根据R=ΡL/S 可知，电阻变成原来的16倍，故D 错误；故选B ． 【点睛】本题考查了电流、电阻、电阻率等内容，要求我们准确掌握各物理量的意义，注意电阻R 与导体两端的电压和通过的电流I 均无关，只取决于电阻率、导线长度和截面积大小．3．如图，有一未知电阻R x ，为了较准确地测出电阻值，利用试触法得到两组数据，接a 时得到数据为6V 、0.15A ，接b 时得到数据为5.8V 、0.2A ，那么该电阻测得较为准确的数值及它与与真实值比较的情况是 （ ）A ．29Ω，大于真实值B ．40Ω，大于真实值C ．29Ω，小于真实值D ．40Ω，小于真实值【答案】B 【解析】 【详解】开关接a 、b 两点时，电压表示数相对变化量6 5.81630U U ∆-==，电流表示数相对变化量0.20.1510.153I I ∆-==，则有I UI U∆∆>，电流表示数变化量大，则电流表应采用内接法，即开关应接在a点，电阻测量值6400.15R=Ω=Ω；由于采用电流表内接法，电流表分压，电压测量值大于真实值，电阻测量值大于真实值，故选项B正确，A、C、D错误。

高中物理必修第3册第十一章 电路及其应用试卷训练（Word 版 含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12ΩD ．灯泡a b 、的电功率之比为4:1 【答案】B 【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错；故选B2．如图所示，三个定值电阻R 1、R 2、R 3的电阻值均不相等，在A 、B 之间接一个电源，在C 、D 之间接一个电流表，电流表的示数为I ．现将电源、电流表的位置互调，则电流表的示数（ ）A ．可能增大B ．可能减小C ．一定不变D ．由于R 1、R 2、R 3大小关系不知，故无法判定【答案】C 【解析】两种情况下的电路连接如图所示：设电源电压为U =6V ，R 1=3Ω，R 2=2Ω，R 3=6Ω，在甲图中 2323=1.5R R R R R ⋅=Ω+甲并，112==1U R U R 甲并甲并，1=6V 2V 33U U =⨯=甲并，电流表的示数为32V 1=A 63U I R ==Ω甲并甲，在乙图中 1212= 1.2R R R R R ⋅=Ω+乙并，335==1U R U R 乙并乙并，1=6V 1V 66U U =⨯=乙并，电流表的示数为11V 1=A 33U I R 乙并乙==Ω，故两次示数相同，则选C ． 【点睛】在A 、B 之间接一个电源，假设A 端为正极，在C 、D 之间接一个电流表时，通过电流表的电流通路是：A----R 1----电流表----R 3----B 电路中的电阻是 R 1+R 3；将电源、电流表的地位互调，假设D 端为正极，通过电流表的电流通路是：D----R 1----电流表----R 3----C 电路中的电阻是R 1+R 3．电路的电源不变，电阻不变，故电流一定不变．3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。

高中物理必修第3册第十一章 电路及其应用试卷同步检测（Word 版 含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12ΩD ．灯泡a b 、的电功率之比为4:1【答案】B【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错； 故选B2．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。

在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A【解析】【详解】根据题意可知，流过导体的电流和导体的电阻分别为 I nSev =，L R Sρ=所以可得，加在导体两端的电压为L U IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得 U E nev Lρ== 故选A3．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A【解析】【详解】 对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 VU 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φaU 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b a φφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确．故选A 。

高中物理必修第3册第十一章 电路及其应用测试卷测试卷（含答案解析）一、第十一章 电路及其应用选择题易错题培优（难）1．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状（图中阴影部分），半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R ．下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为（ ）A ．2316360x x -+=B ．()2b a R ab ρπ-= C ．2()abR b a ρπ=-D ．2(+)abR b a ρπ=【答案】B 【解析】试题分析：A 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A 错误．B 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R=0，根据上面分析是合理的．故B 正确．C 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故C 错误．D 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故D 错误．故选B ． 考点：考查电阻定律．【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．2．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。

在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A 【解析】 【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为LU IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得UE nev Lρ== 故选A3．如图所示，图线表示的导体的电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是（ ）A ．R 1：R 2=3：1B ．把R 1拉长到原来的3倍长后电阻等于R 2C ．将R 1与R 2串联后接于电源上，则功率之比P 1：P 2=1：3D ．将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：3 【答案】C 【解析】 【分析】通过I U -图象得出两电阻的关系.串联电路电流相等,并联电路,电压相等,电流比等于电阻之反比,并根据功率2P I R =,部分电路欧姆定律U I R =及电阻定律LR Sρ=,即可判定. 【详解】A ．根据I U -图象知,图线的斜率表示电阻的倒数,所以R 1：R 2=1：3, 所以A 选项是不符合题意的；B ．根据电阻定律:2L L R S Vρρ==当把1R 拉长到原来的3倍,则电阻变为原来的9倍,因此是R 2的3倍,所以B 选项是不符合题意的;C ．串联电路电流相等,所以将1R 与2R 串联后接于电源上,电流比：12:1:1I I =根据公式2P I R =可知：P 1：P 2=1：3所以C 选项是符合题意的； D ．并联电路,电压相等,根据公式UI R=可知，电流比等于电阻之反比,所以将1R 与2R 并联后接于电源上,电流比：12:3:1I I =所以D 选项是不符合题意的；4．如图所示，其中电流表A 的量程为0.6A ，表盘均匀划分为30个小格，每一小格表示0.02A ；R 1的阻值等于电流表内阻阻值的一半；R 2的阻值等于电流表内阻的2倍．若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（ ）A ．将接线柱1、2接入电路时，每一小格表示0.04AB ．将接线柱1、2接入电路时，每一小格表示0.02AC ．将接线柱1、3接入电路时，每一小格表示0.06AD ．将接线柱1、3接入电路时，每一小格表示0.01A 【答案】C 【解析】 【分析】 【详解】当接线柱1、2接入电路时，R 1与电流表并联，由于R 1＝，可知流过R 1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A ，所以A 、B 错误；当接线柱1、3接入电路时，电流表与R 1并联，然后再与R 2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A ，C 正确，D 错误．5．如图是有两个量程的电压表，当使用a 、b 两个端点时，量程为0～10 V ，当使用a 、c 两个端点时，量程为0～100 V ．已知电流表的内阻R g 为500 Ω，满偏电流I g 为1 mA ，则电阻R 1、R 2的值( )A ．9500Ω；90000ΩB ．90000Ω；9500ΩC ．9500Ω；9000ΩD ．9000Ω；9500Ω 【答案】A 【解析】 【详解】 由图示电路图可知110V ()g g I R R +=， 1210()0V g g I R R R ++=，代入数据解得19500ΩR =，290000ΩR = A. 9500Ω；90000Ω与分析相符，符合题意 B. 90000Ω；9500Ω与分析不符，不符合题意 C. 9500Ω；9000Ω与分析不符，不符合题意 D. 9000Ω；9500Ω与分析不符，不符合题意6．如图所示，甲、乙两个电路都是由一个灵敏电流计G 和一个滑动变阻器R 组成，()1甲表是电流表，R 增大时量程增大 ()2甲表是电流表，R 增大时量程减小 ()3乙表是电压表，R 增大时量程增大 ()4乙表是电压表，R 增大时量程减小下列说法正确的是( ) A ．()1和()3 B ．()1和()4C ．()2和()3D ．()2和()4【答案】C 【解析】 【分析】灵敏电流计G和变阻器R并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G和变阻器R串联时，由于变阻器的分压，测量的电压增大，改装成电压表．【详解】由图甲所示可知，G与电阻R并联，甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G与R串联，乙是电压表，R增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C正确；故选C．【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．7．下图所示为多用电表的原理图，表头内阻为g R，调零电阻为R，电池的电动势为E，内阻为r，则下列说法正确的是A．接表内电池正极的是红表笔B．电阻的“∞”刻度一般在刻度盘的右端C．用多用电表的欧姆档测量某电阻时，发现指针偏转太小，应改选较大的倍率档D．测量电阻时，应该先进行欧姆调零，再选倍率档，最后接入电阻进行测量【答案】C【解析】【详解】A.接表内电池负极的是红表笔，故A错误；B. 欧姆表零刻度线在刻度盘的最右侧，故B错误；C. 用多用电表的欧姆档测量某电阻时，发现表头指针偏转角度太小，说明电阻很大，要换用较大倍率挡，故C正确；D. 测量电阻时，应该先选倍率档，再进行欧姆调零，最后接入电阻进行测量，故D错误。

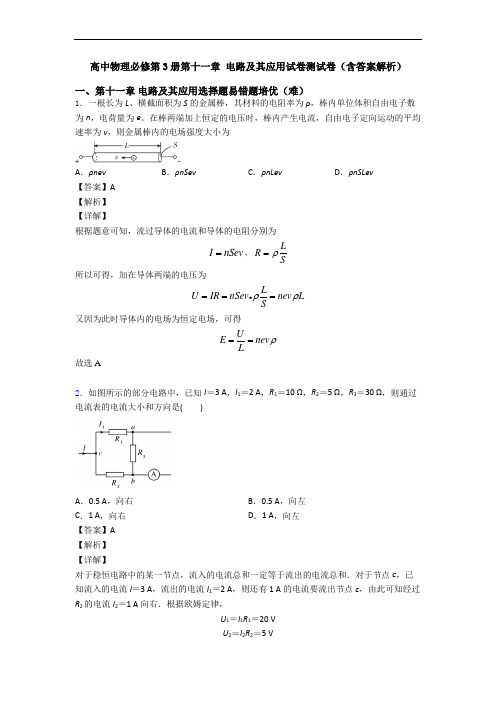

高中物理必修第3册第十一章 电路及其应用试卷测试卷（含答案解析）一、第十一章 电路及其应用选择题易错题培优（难）1．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。

在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A 【解析】 【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为LU IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得UE nev Lρ== 故选A2．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A 【解析】 【详解】对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 V U 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φa U 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b aφφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确． 故选A 。

3．如图所示，图线表示的导体的电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是（ ）A ．R 1：R 2=3：1B ．把R 1拉长到原来的3倍长后电阻等于R 2C ．将R 1与R 2串联后接于电源上，则功率之比P 1：P 2=1：3D ．将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：3 【答案】C 【解析】 【分析】通过I U -图象得出两电阻的关系.串联电路电流相等,并联电路,电压相等,电流比等于电阻之反比,并根据功率2P I R =,部分电路欧姆定律U I R =及电阻定律LR Sρ=,即可判定. 【详解】A ．根据I U -图象知,图线的斜率表示电阻的倒数,所以R 1：R 2=1：3, 所以A 选项是不符合题意的；B ．根据电阻定律:2L L R S Vρρ==当把1R 拉长到原来的3倍,则电阻变为原来的9倍,因此是R 2的3倍,所以B 选项是不符合题意的;C ．串联电路电流相等,所以将1R 与2R 串联后接于电源上,电流比：12:1:1I I =根据公式2P I R =可知：P 1：P 2=1：3所以C 选项是符合题意的； D ．并联电路,电压相等,根据公式UI R=可知，电流比等于电阻之反比,所以将1R 与2R 并联后接于电源上,电流比：12:3:1I I =所以D 选项是不符合题意的；4．如图所示，甲、乙两个电路都是由一个灵敏电流计G 和一个滑动变阻器R 组成，()1甲表是电流表，R 增大时量程增大 ()2甲表是电流表，R 增大时量程减小 ()3乙表是电压表，R 增大时量程增大 ()4乙表是电压表，R 增大时量程减小下列说法正确的是( ) A ．()1和()3 B ．()1和()4C ．()2和()3D ．()2和()4【答案】C 【解析】 【分析】灵敏电流计G 和变阻器R 并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G 和变阻器R 串联时，由于变阻器的分压，测量的电压增大，改装成电压表． 【详解】由图甲所示可知，G 与电阻R 并联，甲表是电流表，R 增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G 与R 串联，乙是电压表，R 增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C 正确；故选C ． 【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．5．两只电压表V1和V2是由完全相同的两个电流计改装成的，V1表的量程是5 V，V2表的量程是15 V，把它们串联起来接入电路中，则（）A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为l:3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1:3D．它们的示数之比、指针偏转角度之比均为1:3【答案】B【解析】【分析】【详解】电压表是由电流计与定值电阻串联改装而成的；V1表的量程是5V，V2表的量程是15V，相同的两个电流计改装，可知，V2表的内阻是V1表的内阻的3倍．把它们串联接入电路，通过的电流相等，电表指针的偏角相同；电表两端电压之比等于内阻之比1：3，它们的示数之比为1：3．故B项正确，ACD错误。

高中物理必修第3册第十一章电路及其应用试卷练习卷（Word版含解析）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．四盏灯泡接成如图所示的电路，a、c灯泡的规格为“220V 40W”，b、d灯泡的规格为“220V 100W”，各个灯泡的实际功率都没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>> 【答案】C 【解析】 【分析】 【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a dbc P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．3．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。

高中物理必修第3册第十一章电路及其应用试卷测试卷（含答案解析）一、第十一章电路及其应用选择题易错题培优（难）1．电流表的内阻是R g=200 Ω,满刻度电流值是I g=500 μA,现欲把这电流表改装成量程为2．0 V的电压表,正确的方法是（）A．应并联一个3 800 Ω的电阻B．应串联一个3 800 Ω的电阻C．应并联一个0.05 Ω的电阻D．应串联一个0.05 Ω的电阻【答案】B【解析】【分析】【详解】把电流表改装成2V的电压表需要串联分压电阻，串联电阻阻值为：；故B正确，ACD错误；故选B．【点睛】本题考查了电压表的改装，知道电压表改装原理是解题的关键，应用串联电路特点与欧姆定律可以解题．2．如图所示，图线表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（）A．R1：R2=3：1B．把R1拉长到原来的3倍长后电阻等于R2C．将R1与R2串联后接于电源上，则功率之比P1：P2=1：3D．将R1与R2并联后接于电源上，则电流比I1：I2=1：3【答案】C【解析】【分析】通过I U-图象得出两电阻的关系.串联电路电流相等,并联电路,电压相等,电流比等于电阻之反比,并根据功率2P I R=,部分电路欧姆定律UIR=及电阻定律LRSρ=,即可判定.【详解】A．根据I U-图象知,图线的斜率表示电阻的倒数,所以R1：R2=1：3, 所以A选项是不符合题意的； B ．根据电阻定律:2L L R S Vρρ==当把1R 拉长到原来的3倍,则电阻变为原来的9倍,因此是R 2的3倍,所以B 选项是不符合题意的;C ．串联电路电流相等,所以将1R 与2R 串联后接于电源上,电流比：12:1:1I I =根据公式2P I R =可知：P 1：P 2=1：3所以C 选项是符合题意的； D ．并联电路,电压相等,根据公式UI R=可知，电流比等于电阻之反比,所以将1R 与2R 并联后接于电源上,电流比：12:3:1I I =所以D 选项是不符合题意的；3．一个电流表的满偏电流I g =1mA ，内阻为300Ω，要把它改装成一个量程为15V 的电压表，则应在电流表上（ ） A ．串联一个14700Ω的电阻 B ．并联一个14700Ω的电阻 C ．串联一个15000Ω的电阻 D ．并联一个15000Ω的电阻 【答案】A 【解析】 【分析】 【详解】根据电路串联分压和并联分流的特点，电流表改装成大量程的电压表需要串联一个大电阻分担多的电压；结合部分电路的欧姆定律可知()g g U I R R =+，代入数据得14700g gUR R I =-=Ω，故选A ． 【点睛】电流表串联电阻起分压作用为电压表，电压表串联电阻为总电阻减去电流表的内阻．总电阻=量程除以满偏电流，串联电阻为g gUR R I =-．4．两只电压表V 1和V 2是由完全相同的两个电流计改装成的，V 1表的量程是5 V ，V 2表的量程是15 V，把它们串联起来接入电路中，则（）A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为l:3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1:3D．它们的示数之比、指针偏转角度之比均为1:3【答案】B【解析】【分析】【详解】电压表是由电流计与定值电阻串联改装而成的；V1表的量程是5V，V2表的量程是15V，相同的两个电流计改装，可知，V2表的内阻是V1表的内阻的3倍．把它们串联接入电路，通过的电流相等，电表指针的偏角相同；电表两端电压之比等于内阻之比1：3，它们的示数之比为1：3．故B项正确，ACD错误。

高中物理必修第3册第十一章 电路及其应用试卷测试卷（含答案解析）一、第十一章 电路及其应用选择题易错题培优（难）1．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12ΩD ．灯泡a b 、的电功率之比为4:1 【答案】B 【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错；故选B2．如图所示，三个定值电阻R 1、R 2、R 3的电阻值均不相等，在A 、B 之间接一个电源，在C 、D 之间接一个电流表，电流表的示数为I ．现将电源、电流表的位置互调，则电流表的示数（ ）A ．可能增大B ．可能减小C ．一定不变D ．由于R 1、R 2、R 3大小关系不知，故无法判定【答案】C 【解析】两种情况下的电路连接如图所示：设电源电压为U =6V ，R 1=3Ω，R 2=2Ω，R 3=6Ω，在甲图中 2323=1.5R R R R R ⋅=Ω+甲并，112==1U R U R 甲并甲并，1=6V 2V 33U U =⨯=甲并，电流表的示数为32V 1=A 63U I R ==Ω甲并甲，在乙图中 1212= 1.2R R R R R ⋅=Ω+乙并，335==1U R U R 乙并乙并，1=6V 1V 66U U =⨯=乙并，电流表的示数为11V 1=A 33U I R 乙并乙==Ω，故两次示数相同，则选C ． 【点睛】在A 、B 之间接一个电源，假设A 端为正极，在C 、D 之间接一个电流表时，通过电流表的电流通路是：A----R 1----电流表----R 3----B 电路中的电阻是 R 1+R 3；将电源、电流表的地位互调，假设D 端为正极，通过电流表的电流通路是：D----R 1----电流表----R 3----C 电路中的电阻是R 1+R 3．电路的电源不变，电阻不变，故电流一定不变．3．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>> 【答案】C 【解析】 【分析】 【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b的电流大小于c的电流，故根据公式2P I R=可得d bP P>，b cP P>，综合可得a db cP P P P>>>，C正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．4．一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电荷量为e。

高中物理必修第3册第十一章电路及其应用试卷同步检测（Word版含答案）一、第十一章电路及其应用选择题易错题培优（难）1．一个T形电路如图所示，电路中的电阻130R=Ω，2320R R==Ω，另有一测试电源，所提供电压恒为10V，以下说法正确的是A．若将cd端短路，ab之间的等效电阻是50ΩB．若将ab端短路，cd之间的等效电阻是40ΩC．当ab两端接上测试电源时，cd两端的电压为4VD．当cd两端接通测试电源时，ab两端的电压为6V【答案】C【解析】【分析】【详解】当cd端短路时，ab间电路的结构是：电阻23R R、并联后与1R串联，等效电阻为：23123202030402020R RR RR R⨯=+=+=Ω++，故A错误；当ab端短路时，cd之间电路结构是：电阻13R R、并联后与2R串联，等效电阻为：13213302020323020R RR RR R⨯=+=+=Ω++，故B错误；当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压，313201043020RU E VR R==⨯=++；故C正确；当cd两端接通测试电源时，ab两端的电压等于电阻3R两端的电压，为3323201052020RU E VR R==⨯=++，故D错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．2．有一条横截面积为S的铜导线，通过的电流为I．已知铜的密度为ρ，摩尔质量为M，阿伏伽德罗常数为N A，电子的电量为e．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（）A．AIMSNρεB．AIMSNρεC．AIMSNρεD．AIMSNρε【答案】A【解析】【分析】【详解】设铜导线中自由电子定向移动的速率为v，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt=体积为V Sl Svt==质量为m vtSρ=这段导线中自由电子的数目为A Am vtSn N NM Mρ==在t时间内这些电子都能通过下一截面，则电流:q neIt t==代入解得，AvSN eIMρ=解得电子定向移动的速率：AMvSN eρ=故A正确，BCD错误．3．小灯泡的电流I随所加电压U变化如图所示，P为图线上一点，PN为图线的切线，PQ 为U轴的垂线，PM为I轴的垂线。
