高中物理选修3-2综合测试题(含答案)

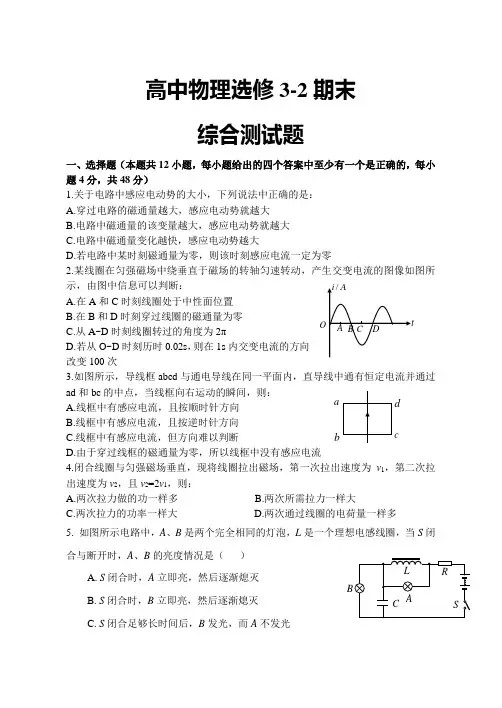

高中物理选修3-2期末综合测试题一、选择题（本题共12小题，每小题给出的四个答案中至少有一个是正确的，每小题4分，共48分）1.关于电路中感应电动势的大小，下列说法中正确的是：A.穿过电路的磁通量越大，感应电动势就越大B.电路中磁通量的该变量越大，感应电动势就越大C.电路中磁通量变化越快，感应电动势越大D.若电路中某时刻磁通量为零，则该时刻感应电流一定为零2.某线圈在匀强磁场中绕垂直于磁场的转轴匀速转动，产生交变电流的图像如图所示，由图中信息可以判断： A.在A 和C 时刻线圈处于中性面位置B.在B 和D 时刻穿过线圈的磁通量为零C.从A~D 时刻线圈转过的角度为2πD.若从O~D 时刻历时0.02s ，则在1s 内交变电流的方向改变100次3.如图所示，导线框abcd 与通电导线在同一平面内，直导线中通有恒定电流并通过ad 和bc 的中点，当线框向右运动的瞬间，则： A.线框中有感应电流，且按顺时针方向B.线框中有感应电流，且按逆时针方向C.线框中有感应电流，但方向难以判断D.由于穿过线框的磁通量为零，所以线框中没有感应电流4.闭合线圈与匀强磁场垂直，现将线圈拉出磁场，第一次拉出速度为v 1，第二次拉出速度为v 2，且v 2=2v 1，则：A.两次拉力做的功一样多B.两次所需拉力一样大C.两次拉力的功率一样大D.两次通过线圈的电荷量一样多5. 如图所示电路中，A 、B 是两个完全相同的灯泡，L 是一个理想电感线圈，当S 闭合与断开时，A 、B 的亮度情况是（ ）A .S 闭合时，A 立即亮，然后逐渐熄灭B .S 闭合时，B 立即亮，然后逐渐熄灭C .S 闭合足够长时间后，B 发光，而A 不发光D .S 闭合足够长时间后，B 立即熄灭发光，而A 逐渐熄灭6.两个相同的电阻，分别通以如图所示的正弦交流电和方波电流，两种交变电流的a b c d最大值、周期如图所示，则在一个周期内，正弦交流电在电阻上产生的热量Q 1与方波电流在电阻上产生的热量Q 2之比等于： A.3:1 B.1:2 C.2:1 D.1:1 7.如图所示，变压器初级线圈接电压一定的交流电，在下列措施中能使电流表示数减小的是： A.只将S 1从2拨向1 B.只将S 2从4拨向3 C.只将S 3从闭合改为断开D.只将变阻器R 3的滑动触头上移8.如图，两条平行虚线之间存在匀强磁场，虚线间的距离为l ，磁场方向垂直纸面向里，abcd 是位于纸面内的梯形线圈，ad 与bc 间的距离也为l ，t =0时刻bc 边与磁场区域边界重合。

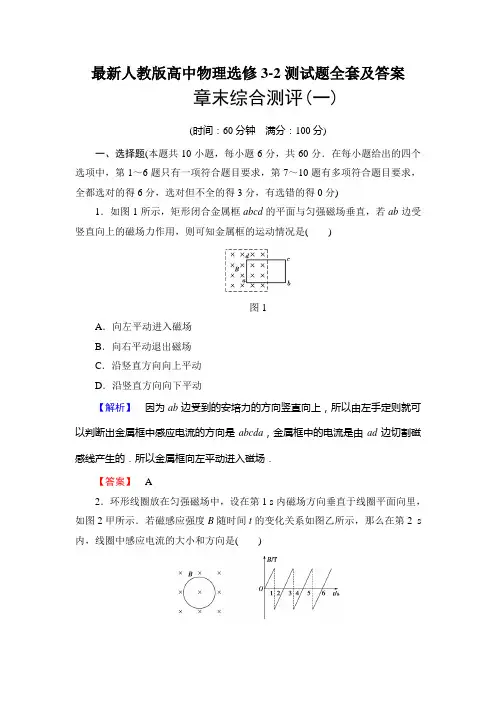

最新人教版高中物理选修3-2测试题全套及答案章末综合测评(一)(时间：60分钟满分：100分)一、选择题(本题共10小题，每小题6分，共60分．在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求，全都选对的得6分，选对但不全的得3分，有选错的得0分)1．如图1所示，矩形闭合金属框abcd的平面与匀强磁场垂直，若ab边受竖直向上的磁场力作用，则可知金属框的运动情况是()图1A．向左平动进入磁场B．向右平动退出磁场C．沿竖直方向向上平动D．沿竖直方向向下平动【解析】因为ab边受到的安培力的方向竖直向上，所以由左手定则就可以判断出金属框中感应电流的方向是abcda，金属框中的电流是由ad边切割磁感线产生的．所以金属框向左平动进入磁场．【答案】 A2．环形线圈放在匀强磁场中，设在第1 s内磁场方向垂直于线圈平面向里，如图2甲所示．若磁感应强度B随时间t的变化关系如图乙所示，那么在第2 s 内，线圈中感应电流的大小和方向是()甲乙图2A ．大小恒定，逆时针方向B ．大小恒定，顺时针方向C ．大小逐渐增加，顺时针方向D ．大小逐渐减小，逆时针方向【解析】 由题图乙可知，第2 s 内ΔB Δt 为定值，由E ＝ΔΦΔt ＝ΔB Δt S 知，线圈中感应电动势为定值，所以感应电流大小恒定．第2 s 内磁场方向向外，穿过线圈的磁通量减少，由楞次定律判断知感应电流为逆时针方向，A 项正确．【答案】 A3．(2015·重庆高考)如图3为无线充电技术中使用的受电线圈示意图，线圈匝数为n ，面积为S .若在t 1到t 2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B 1均匀增加到B 2，则该段时间线圈两端a 和b 之间的电势差φa －φb ( )图3A ．恒为nS (B 2－B 1)t 2－t 1B ．从0均匀变化到nS (B 2－B 1)t 2－t 1 C ．恒为－nS (B 2－B 1)t 2－t 1D ．从0均匀变化到－nS (B 2－B 1)t 2－t 1【解析】 根据法拉第电磁感应定律得，感应电动势E ＝nΔΦΔt ＝n (B 2－B 1)S t 2－t 1，由楞次定律和右手螺旋定则可判断b 点电势高于a 点电势，因磁场均匀变化，所以感应电动势恒定，因此a 、b 两点电势差恒为φa －φb ＝－n(B 2－B 1)S t 2－t 1，选项C 正确．【答案】 C4．如图4所示，L 是自感系数很大的理想线圈，a 、b 为两只完全相同的小灯泡，R0是一个定值电阻，则下列有关说法中正确的是()图4A．当S闭合瞬间，a灯比b灯亮B．当S闭合待电路稳定后，两灯亮度相同C．当S突然断开瞬间，a灯比b灯亮些D．当S突然断开瞬间，b灯立即熄灭【解析】S闭合瞬间，a、b同时亮，b比a亮；稳定后，a灯不亮；S断开瞬间，a灯比b灯亮．【答案】 C5．紧靠在一起的线圈A与B如图5甲所示，当给线圈A通以图乙所示的电流(规定由a进入b流出为电流正方向)时，则线圈cd两端的电势差应为图中的()图5【解析】0～1 s内，A线圈中电流均匀增大，产生向左均匀增大的磁场，由楞次定律可知，B线圈中外电路的感应电流方向由c到d，大小不变，c点电势高，所以选项A正确．【答案】 A6．如图6所示，纸面内有一矩形导体闭合线框abcd，ab边长大于bc边长，置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN.第一次ab边平行MN进入磁场，线框上产生的热量为Q1，通过线框导体横截面的电荷量为q1；第二次bc边平行MN进入磁场，线框上产生的热量为Q2，通过线框导体横截面的电荷量为q2，则()图6A．Q1>Q2，q1＝q2 B．Q1>Q2，q1>q2C．Q1＝Q2，q1＝q2D．Q1＝Q2，q1>q2【解析】根据法拉第电磁感应定律E＝Bl v、欧姆定律I＝ER和焦耳定律Q＝I2Rt，得线圈进入磁场产生的热量Q＝B2l2v2R·l′v＝B2Sl vR，因为l ab>l bc，所以Q1>Q2.根据E＝ΔΦΔt，I＝ER及q＝IΔt得q＝BSR，故q1＝q2.选项A正确，选项B、C、D错误．【答案】 A7．(2015·山东高考)如图7所示，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动．现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速．在圆盘减速过程中，以下说法正确的是()图7A．处于磁场中的圆盘部分，靠近圆心处电势高B．所加磁场越强越易使圆盘停止转动C．若所加磁场反向，圆盘将加速转动D．若所加磁场穿过整个圆盘，圆盘将匀速转动【解析】根据右手定则可判断靠近圆心处电势高，选项A正确；圆盘处在磁场中的部分转动切割磁感线，相当于电源，其他部分相当于外电路，根据左手定则，圆盘所受安培力与运动方向相反，磁场越强，安培力越大，故所加磁场越强越易使圆盘停止转动，选项B正确；磁场反向，安培力仍阻碍圆盘转动，选项C 错误；若所加磁场穿过整个圆盘，整个圆盘相当于电源，不存在外电路，没有电流，所以圆盘不受安培力而匀速转动，选项D 正确．【答案】 ABD8．如图8所示，线圈内有条形磁铁，将磁铁从线圈中拔出来时( )图8A ．φa >φbB ．φa <φbC ．电阻中电流方向由a 到bD ．电阻中电流方向由b 到a【解析】 线圈中磁场方向向右，磁铁从线圈中拔出时，磁通量减少，根据楞次定律，线圈中产生感应电动势，右端为正极，左端为负极，所以电阻中电流方向由b 到a ，故φb >φa .B 、D 项正确．【答案】 BD9．单匝矩形线圈在匀强磁场中匀速转动，转动轴垂直于磁场．若线圈所围面积的磁通量随时间变化的规律如图9所示，则( )图9A ．线圈中0时刻感应电动势最小B ．线圈中C 时刻感应电动势为零C ．线圈中C 时刻感应电动势最大D ．线圈从0至C 时间内平均感应电动势为0.4 V【解析】 感应电动势E ＝ΔΦΔt ，而磁通量变化率是Φ-t 图线的切线斜率，当t＝0时Φ＝0，但ΔΦΔt≠0.若求平均感应电动势，则用ΔΦ与Δt的比值去求．【答案】BD10．(2016·宜昌高二检测)如图10所示，固定在水平绝缘平面上足够长的金属导轨不计电阻，但表面粗糙，导轨左端连接一个电阻R，质量为m的金属棒(电阻也不计)放在导轨上，并与导轨垂直，整个装置放在匀强磁场中，磁场方向与导轨平面垂直．用水平恒力F把ab棒从静止起向右拉动的过程中，下列说法正确的是()图10A．恒力F做的功等于电路产生的电能B．恒力F和摩擦力的合力做的功等于电路中产生的电能C．克服安培力做的功等于电路中产生的电能D．恒力F和摩擦力的合力做的功等于电路中产生的电能和棒获得的动能之和【解析】沿水平方向，ab棒受向右的恒力F、向左的摩擦力F f和安培力F安，随棒速度的增大，安培力增大，合力F－F f－F安减小，但速度在增大，最终可能达到最大速度．从功能关系来看，棒克服安培力做功等于其他形式的能转化成的电能，故A、B错误，C正确；由动能定理知，恒力F、安培力和摩擦力三者的合力做的功等于金属棒动能的增加量，D正确；也可从能量守恒角度进行判定，即恒力F做的功等于电路中产生的电能、因摩擦而产生的内能及棒动能的增加之和．【答案】CD二、计算题(本题共3小题，共40分)11．(12分)如图11所示，固定于水平桌面上的金属框架cdef处在竖直向下的匀强磁场中，金属棒ab搁在框架上，可无摩擦滑动．此时adeb构成一个边长为l的正方形，棒的电阻为r，其余部分电阻不计．开始时磁感应强度为B0.图11(1)若从t ＝0时刻起，磁感应强度均匀增大，每秒增量为k ，同时保持棒静止．求棒中的感应电流．在图上标出感应电流的方向；(2)在上述(1)情况中，棒始终保持静止，当t ＝t 1 s 末时需加的垂直于棒的水平拉力为多少？(3)若从t ＝0时刻起，磁感应强度逐渐减小，当棒以恒定速度v 向右做匀速运动时，可使棒中不产生感应电流，则磁感应强度应怎样随时间变化？(写出B 与t 的关系式)【解析】 (1)据题意ΔB Δt ＝k ，在磁场均匀变化时，回路中产生的电动势为E＝ΔΦΔt ＝ΔB Δt ·S ＝kl 2，由闭合电路欧姆定律知，感应电流为I ＝E r ＝kl 2r .由楞次定律，判定感应电流为逆时针方向，图略．(2)t ＝t 1 s 末棒静止，水平方向受拉力F 外和安培力F 安，F 外＝F 安＝BIl ，又B＝B 0＋kt 1，故F 外＝(B 0＋kt 1)kl 3r .(3)因为不产生感应电流，由法拉第电磁感应定律E ＝ΔΦΔt ，知ΔΦ＝0也就是回路内总磁通量不变，即B 0l 2＝Bl (l ＋v t )，解得B ＝B 0l l ＋v t. 【答案】 (1)kl 2r 电流为逆时针方向(2)(B 0＋kt 1)kl 3r (3)B ＝B 0l l ＋v t12．(14分)某同学设计一个发电测速装置，工作原理如图12所示．一个半径为R ＝0.1 m 的圆形金属导轨固定在竖直平面上，一根长为R 的金属棒OA ，A 端与导轨接触良好，O 端固定在圆心处的转轴上．转轴的左端有一个半径为r ＝R 3的圆盘，圆盘和金属棒能随转轴一起转动．圆盘上绕有不可伸长的细线，下端挂着一个质量为m ＝0.5 kg 的铝块．在金属导轨区域内存在垂直于导轨平面向右的匀强磁场，磁感应强度B＝0.5 T．a点与导轨相连，b点通过电刷与O端相连．测量a、b两点间的电势差U可算得铝块速度．铝块由静止释放，下落h＝0.3 m时，测得U＝0.15 V．(细线与圆盘间没有滑动，金属棒、导轨、导线及电刷的电阻均不计，重力加速度g取10 m/s2)图12(1)测U时，与a点相接的是电压表的“正极”还是“负极”？(2)求此时铝块的速度大小；(3)求此下落过程中铝块机械能的损失．【解析】(1)正极．(2)由电磁感应定律得U＝E＝ΔΦΔtΔΦ＝12BR2ΔθU＝12BωR2v＝rω＝13ωR所以v＝2U3BR＝2 m/s.(3)ΔE＝mgh－12m v2ΔE＝0.5 J.【答案】(1)正极(2)2 m/s(3)0.5 J13．(14分)(2016·浙江高考)小明设计的电磁健身器的简化装置如图13所示，两根平行金属导轨相距l＝0.50 m，倾角θ＝53°，导轨上端串接一个R＝0.05 Ω的电阻．在导轨间长d＝0.56 m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B＝2.0 T．质量m＝4.0 kg的金属棒CD水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连．CD棒的初始位置与磁场区域的下边界相距s＝0.24 m．一位健身者用恒力F＝80 N拉动GH杆，CD棒由静止开始运动，上升过程中CD 棒始终保持与导轨垂直．当CD 棒到达磁场上边界时健身者松手，触发恢复装置使CD 棒回到初始位置(重力加速度g ＝10 m/s 2，sin 53°＝0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量)．求：图13(1)CD 棒进入磁场时速度v 的大小；(2)CD 棒进入磁场时所受的安培力F A 的大小；(3)在拉升CD 棒的过程中，健身者所做的功W 和电阻产生的焦耳热Q .【解析】 (1)由牛顿第二定律 a ＝F －mg sin θm＝12 m/s 2① 进入磁场时的速度 v ＝2as ＝2.4 m/s ②(2)感应电动势 E ＝Bl v ③感应电流 I ＝Bl v R ④安培力 F A ＝IBl ⑤代入得 F A ＝(Bl )2v R ＝48 N ．⑥(3)健身者做功 W ＝F (s ＋d )＝64 J ⑦由牛顿第二定律 F －mg sin θ－F A ＝0⑧CD 棒在磁场区做匀速运动在磁场中运动时间 t ＝d v ⑨焦耳热 Q ＝I 2Rt ＝26.88 J.○10 【答案】 (1)2.4 m/s (2)48 N (3)64 J 26.88 J章末综合测评(二)(时间：60分钟满分：100分)一、选择题(本题共10小题，每小题6分，共60分．在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求，全都选对的得6分，选对但不全的得3分，有选错的得0分)1．某交流发电机给灯泡供电，产生正弦式交变电流的图象如图1所示，下列说法中正确的是()图1A．交变电流的频率为0.02 HzB．交变电流的瞬时值表达式为i＝5cos 50πt AC．在t＝0.01 s时，穿过交流发电机线圈的磁通量最大D．若发电机线圈电阻为0.4 Ω，则其产生的热功率为5 W【解析】由图象知，交流电的周期为0.02 s，故频率为50 Hz，A错；转动的角速度ω＝2πT＝100π rad/s，故电流瞬时值表达式为i＝5cos 100πt A，B错；t＝0.01 s时，电流最大，此时线圈磁通量应为0，C错；交流电电流的有效值I＝I m2＝52A，故P＝I2R＝⎝⎛⎭⎪⎫522×0.4 W＝5 W，故D正确．【答案】 D2．根据交变电流瞬时值表达式i＝5sin 500t A可知，从开始计时起，第一次出现电流峰值所需要的时间是()A．2 ms B．1 msC．6.28 ms D．3.14 ms【解析】(方法一)由已知条件有2πT＝ω＝500 rad/s，则T＝2π/500，由表达式可知，从中性面开始计时，第一次出现电流峰值需Δt＝T/4＝2π/500×14s＝π1 000s＝3.14×10－3 s.(方法二)由交流电瞬时值表达式，当i为最大值时有sin(ωt)＝1，即500t＝π/2，则t＝π/1 000＝3.14×10－3 s．故选D.【答案】 D3．小型手摇发电机线圈共N匝，每匝可简化为矩形线圈abcd，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO′，线圈绕OO′匀速转动，如图2所示．矩形线圈ab边和cd边产生的感应电动势的最大值都为e0，不计线圈电阻，则发电机输出电压()图2A．峰值是e0B．峰值是2e0C．有效值是22Ne0D．有效值是2Ne0【解析】因每匝矩形线圈ab边和cd边产生的电动势的最大值都是e0，每匝中ab和cd串联，故每匝线圈产生的电动势的最大值为2e0.N匝线圈串联，整个线圈中感应电动势的最大值为2Ne0，因线圈中产生的是正弦交流电，则发电机输出电压的有效值E＝2Ne0，故选项D正确．【答案】 D4．如图3甲所示，变压器为理想变压器，其原线圈接到U1＝220 V的交流电源上，副线圈与阻值为R1的电阻接成闭合电路；图乙中阻值为R2的电阻直接接到电压为U1＝220 V的交流电源上，结果发现R1与R2消耗的电功率恰好相等，则变压器原、副线圈的匝数之比为()甲乙图3A.R1R2B．R2 R1C ．R 2R 1 D ．R 1R 2【解析】 对题图甲，U 1U 2＝n 1n 2，P 1＝U 22R 1对题图乙：P 2＝U 21R 2据题意有P 1＝P 2 联立以上各式解得：n 1n 2＝R 2R 1，故C 正确．【答案】 C5．如图4所示，理想变压器原线圈输入电压U ＝U m sin ωt ，副线圈电路中R 0为定值电阻，R 是滑动变阻器．V 1和V 2是理想交流电压表，示数分别用U 1和U 2表示；A 1和A 2是理想交流电流表，示数分别用I 1和I 2表示．下列说法正确的是( )图4A ．I 1和I 2表示电流的瞬间值B ．U 1和U 2表示电压的最大值C ．滑片P 向下滑动过程中，U 2不变、I 1变大D ．滑片P 向下滑动过程中，U 2变小、I 1变小【解析】 电压表V 1和V 2分别测量的变压器原、副线圈的输入、输出电压的有效值，电流表A 1和A 2分别测量的原、副线圈电路中电流的有效值，A 、B 项错误；滑动变阻器向下滑动时，接入电路的电阻变小，原副线圈输入、输出电压不变，由欧姆定律I ＝U R ＋R 0可知，副线圈电路中的电流变大，副线圈输出功率变大，由P 入＝P 出，得原线圈的输入功率变大，由P ＝IU 可知，原线圈电路中的电流变大，C 项正确，D 项错误．【答案】 C6．如图5所示的电路图中，变压器是理想变压器，原线圈匝数n 1＝600匝，装有熔断电流为0.5 A 的保险丝，副线圈的匝数n 2＝120匝．要使整个电路正常工作，当原线圈接在180 V的交流电源上时，副线圈()图5A．可接耐压值为36 V的电容器B．可接“36 V40 W”的安全灯两盏C．可接电阻为14 Ω的电烙铁D．可串联量程为0.6 A的电流表测量其电路的总电流【解析】根据U1U2＝n1n2得U2＝n2n1U1＝36 V，又由I1I2＝n2n1，在保险丝安全的条件下，副线圈中允许通过的最大电流为I2＝n1n2I1＝600120×0.5 A＝2.5 A，最大输出功率P m＝I2U2＝2.5×36 W＝90 W，B选项正确；而交流电压的最大值为36 2 V，所以A选项错误；接14 Ω的电阻时，流过电阻的电流将达到I2′＝3614A>2.5 A,C选项错误．若副线圈串联量程为0.6 A的电流表，则电流表可能会被烧坏，D 选项错误．【答案】 B7．如图6所示，变频交变电源的频率可在20 Hz到20 kHz之间调节，在某一频率时，L1、L2两只灯泡的炽热程度相同，则下列说法中正确的是()图6A．如果将频率增大，L1炽热程度减弱、L2炽热程度加强B．如果将频率增大，L1炽热程度加强、L2炽热程度减弱C．如果将频率减小，L1炽热程度减弱、L2炽热程度加强D．如果将频率减小，L1炽热程度加强、L2炽热程度减弱【解析】某一频率时，两只灯泡炽热程度相同，应有两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过L1的电流增大，通过L2的电流减小，故B项正确，同理可得C项正确．故选B、C.【答案】 BC8．如图7所示的电路中要使电流表读数变大，可采用的方法有( )图7A ．将R 上的滑片向上移动B ．将R 上的滑片向下移动C ．将开关S 由1掷向2D ．将开关S 由1掷向3【解析】 在输入电压和原、副线圈匝数比n 1n 2一定的情况下，输出电压U 2是一定的，当R 减小时，由I 2＝U 2R 可知电流表读数变大，故应将R 上的滑片向下移动，选项B 正确；在输入电压U 1一定的条件下，减小原、副线圈匝数比n 1n 2，则输出电压U 2＝n 2n 1U 1增大，故I 2＝U 2R 增大，开关S 应掷向2，选项C 正确． 【答案】 BC9．如图8所示，在远距离输电过程中，若保持原线圈的输入功率不变，下列说法正确的是( )图8A ．升高U 1会减小输电电流I 2B ．升高U 1会增大线路的功率损耗C ．升高U 1会增大线路的电压损耗D ．升高U 1会提高电能的利用率【解析】 提高输电电压U 1，由于输入功率不变，则I 1将减小，又因为I 2＝n 1n 2I 1，所以I 2将减小，故A 正确；线路功率损耗P 损＝I 22R ，因此功率损耗也减小，由ΔU ＝I 2R 可知电压损耗减小，故B 、C 错误；因线路损耗功率减小，因此利用率将升高，D 正确．【答案】 AD10．在一阻值为R ＝10 Ω的定值电阻中通入如图9所示的交流电，则( )图9A ．此交流电的频率为0.5 HzB ．此交流电的有效值约为3.5 AC ．在2～4 s 内通过该电阻的电荷量为1 CD ．在0～2 s 内电阻产生的焦耳热为25 J【解析】 由图知，交流电的周期为2 s ，故频率f ＝1T ＝0.5 Hz ，A 正确；根据有效值的定义，由I 2RT ＝I 21R T 2＋I 22R T 2＝250 J 得，I ≈3.5 A ，B 正确，D 错误；在2～4 s 内通过该电阻的电荷量为Q ＝I 1T 2＋I 2T 2＝1 C ，C 正确．故选ABC. 【答案】 ABC二、计算题(本题共3小题，共40分．按题目要求作答)11．(13分)如图10所示，圆形线圈共100匝，半径为r ＝0.1 m ，在匀强磁场中绕过直径的轴OO ′匀速转动，磁感应强度B ＝0.1 T ，角速度为ω＝300πrad/s ，电阻为R ＝10 Ω，求：图10(1)线圈由图示位置转过90°时，线圈中的感应电流为多大？(2)写出线圈中电流的表达式(磁场方向如图所示，图示位置为t ＝0时刻)；(3)线圈转动过程中产生的热功率多大．【解析】 (1)当从图示位置转过90°时，线圈中有最大感应电流．最大感应电动势为E m ＝NBSω＝100×0.1×π×0.12×300π V ＝30 VI m ＝E m R ＝3 A.(2)由题意知i ＝I m sin ωt ，即i ＝3sin 300πt A.(3)感应电流的有效值I ＝I m 2＝32A. 发热功率P ＝I 2R ＝⎝ ⎛⎭⎪⎫322×10 W ＝45 W. 【答案】 (1)3 A (2)i ＝3sin 300πt A (3)45 W12．(13分)(2016·济南高二检测)如图11所示，有一台小型发电机，其矩形线圈的匝数n ＝200匝，线圈面积S ＝0.01 m 2，线圈电阻r ＝0.5 Ω，磁场的磁感应强度B ＝62T 时，产生频率f ＝50 Hz 的单相正弦交变电流，供电给“220 V 2 200 W ”的电器让其正常工作．求：图11(1)若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时表达式；(2)发动机输出端交流电压表的示数；(3)电阻R 的阻值．【解析】 (1)发电机产生的感生电动势的最大值：E m ＝nBSω＝nBS ·2πf ＝200×1.22/π×0.01×100π＝240 2 V感应电动势的瞬时表达式：e ＝2402sin 100π(V)．(2)电动势有效值E ＝240 V正常工作时的电流I ＝P /U ＝2 200/220 A ＝10 A输出端电压表的示数U ＝E －Ir ＝240 V －10×0.5 V ＝235 V .(3)电阻R 上的电压ΔU ＝235 V －220 V ＝15 V则线路电阻R ＝ΔU /I ＝15/10＝1.5 Ω.【答案】 (1)e ＝2402sin 100πt (V)(2)235 V(3)1.5 Ω13．(14分)(2016·黄冈高二检测)某发电厂通过升压变压器、输电线和降压变压器把电能输送给生产和照明组成的用户，发电机输出功率为100 kW ，输出电压是250 V ，升压变压器原、副线圈的匝数之比为1∶25，输电线上的功率损失为4%，用户所需要的电压为220 V ，则：(1)输电线的电阻和降压变压器的匝数比各为多少？画出输电线路示意图；(2)若有60 kW 分配给生产用电，其余电能用来照明，那么能装25 W 的电灯多少盏？【解析】 (1)根据匝数比与原、副线圈电流成反比确定输电线中的电流，由输电线上消耗的功率确定输电线的电阻，在电能的分配上，能量守恒．在处理变压器的关系时，一般将副线圈作为电源，原线圈作为用电设备来处理．输电线路示意图如图所示．升压变压器副线圈两端电压U 2＝n 2n 1U 1＝6.25 kV ， 输电线上的电流I ＝P U 2＝16 A ， 输电线上损失的功率为P R ＝4%P ＝I 2R ，则R ＝4%P I 2＝15.625 Ω.降压变压器原线圈两端的电压U ′1＝U 2－IR ＝(6.25×103－16×15.625) V ＝6.00×103 V .降压变压器原、副线圈的匝数之比n ′1n ′2＝U ′1U ′2＝6.00×103220≈27.31. (2)电路的能量分配为P ＝P R ＋P 生产＋P 照明，P 照明＝P －P R －P 生产＝36×103 W ，故可装25 W 的电灯盏数为N ＝P 照明P 灯＝1.44×103盏． 【答案】 (1)15.625 Ω 27.3∶1 图见解析(2)1.44×103盏章末综合测评(三)(时间：60分钟 满分：100分)一、选择题(本题共8小题，每小题6分，共48分，在每小题给出的四选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分)1．在街旁的路灯、江海里的航标都要求在夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的( )A ．压敏性B ．光敏性C ．热敏性D ．三种特性都利用【解析】 街旁的路灯和江海里的航标，都是利用半导体的光敏性，夜晚电阻大，白天电阻小，控制电路的通断．【答案】 B2．下列仪器或装置不是利用传感器的是( )A ．汽车防盗报警器B ．宾馆房间内的火灾报警器C ．工兵用的地雷探测仪D ．用钥匙打开房门【解析】A、B、C三种仪器都是将非电学量转换成电学量的装置，都是利用了传感器，用钥匙打开房门是利用了机械原理，不是利用的传感器．【答案】 D3．某仪器内部电路如图1所示，其中M是一个质量较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，a、b、c三块金属片间隙很小(b固定在金属块上)，当金属块处于平衡状态时，两根弹簧均处于原长状态，若将该仪器固定在一辆汽车上，下列说法正确的是()图1A．当汽车加速前进时，甲灯亮B．当汽车加速前进时，乙灯亮C．当汽车刹车时，乙灯亮D．当汽车刹车时，甲、乙两灯均不亮【解析】汽车匀速时，a、b、c金属片不接触，所以甲、乙灯都不亮；当加速前进时，M受合外力向右，故b向后运动与a接触，乙灯亮；同理当刹车时，b向前运动与c接触，甲灯亮，故选B.【答案】 B4．演示位移传感器的工作原理如图2所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆P，通过电压表显示的数据，来反映物体位移的大小s.假设电压表是理想的，则下列说法正确的是()图2A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数【解析】电压表为理想电表，则电压表不分流，故触头移动时不会改变电路的电阻，也就不会改变电路中的电流，故A错误；电压表测的是触头P左侧电阻分得的电压，故示数随物体M的移动亦即触头的运动而变化，故B正确，C、D错误．【答案】 B5．传感器是一种采集信息的重要器件．如图3所示为测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容．现已知该电容式传感器充电完毕且电荷量不变，将它与静电计相连，如图所示．当待测压力增大时()图3A．电容器的电容将增大，静电计指针偏角将增大B．电容器的电容将增大，静电计指针偏角将减小C．电容器的电容将减小，静电计指针偏角将减小D．电容器的电容将不变，静电计指针偏角不变【解析】本题考查电容器、传感器等有关知识．当压力增大时，平行板间距d减小，根据C＝εS4πkd可知，电容器的电容增大，电容器所带电荷量Q不变，根据C＝QU可知，电压减小，则静电计指针偏角减小，B正确．【答案】 B6．当前传感器被广泛应用于各种电器、电子产品之中，下述关于常用的几种家用电子器件所采用传感器说法中，正确的是()A．电视机对无线遥控信号的接收主要是采用了光电传感器B．电子体温计主要是采用了温度传感器C．电脑所用的光电鼠标主要是采用声波传感器D．电子秤主要是采用了力电传感器【解析】电视机对无线遥控信号的接收采用了红外线传感器，电脑所用的光电鼠标主要采用了光传感器，所以A、C项错误．【答案】BD7．有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图4所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()图4A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻【解析】一般定值电阻的阻值不会随光照强度或温度的变化而变化太大；对于热敏电阻来说，热敏电阻的阻值会随温度的升高而逐渐变小，它对温度的反应是十分灵敏的；对于光敏电阻来说，它的阻值随光照强度的变化而变化，当光照强度增强时光敏电阻的电阻值会随之而减小．本题是采用用黑纸包裹和放入热水中两个条件来改变电阻周围的环境的．不管放入热水中还是用黑纸包裹，一般电阻的阻值都不会发生太大变化；若电阻是光敏电阻，则当用黑纸包裹电阻时欧姆表的示数会有明显的改变；而当电阻是热敏电阻时，当把电阻放在热水中时，电阻值会发生明显的变化．所以本题答案是A、C.【答案】AC8．振弦型频率传感器的结构如图5所示，它由钢弦和永磁铁两部分组成，。

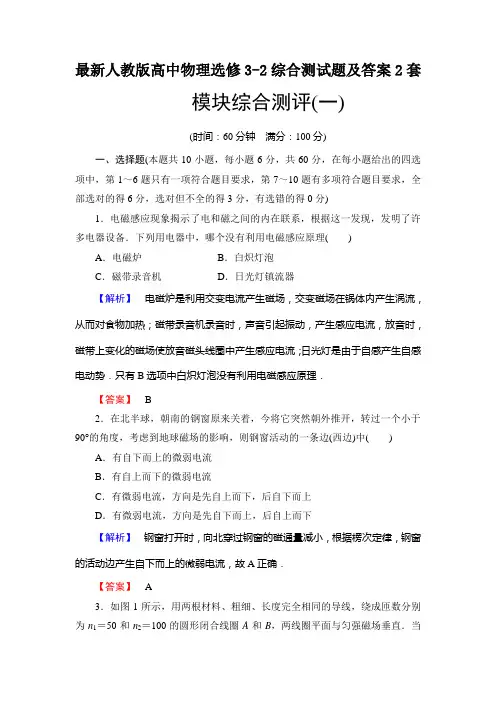

最新人教版高中物理选修3-2综合测试题及答案2套模块综合测评(一)(时间：60分钟满分：100分)一、选择题(本题共10小题，每小题6分，共60分，在每小题给出的四选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分)1．电磁感应现象揭示了电和磁之间的内在联系，根据这一发现，发明了许多电器设备．下列用电器中，哪个没有利用电磁感应原理()A．电磁炉B．白炽灯泡C．磁带录音机D．日光灯镇流器【解析】电磁炉是利用交变电流产生磁场，交变磁场在锅体内产生涡流，从而对食物加热；磁带录音机录音时，声音引起振动，产生感应电流，放音时，磁带上变化的磁场使放音磁头线圈中产生感应电流；日光灯是由于自感产生自感电动势．只有B选项中白炽灯泡没有利用电磁感应原理．【答案】 B2．在北半球，朝南的钢窗原来关着，今将它突然朝外推开，转过一个小于90°的角度，考虑到地球磁场的影响，则钢窗活动的一条边(西边)中() A．有自下而上的微弱电流B．有自上而下的微弱电流C．有微弱电流，方向是先自上而下，后自下而上D．有微弱电流，方向是先自下而上，后自上而下【解析】钢窗打开时，向北穿过钢窗的磁通量减小，根据楞次定律，钢窗的活动边产生自下而上的微弱电流，故A正确．【答案】 A3．如图1所示，用两根材料、粗细、长度完全相同的导线，绕成匝数分别为n1＝50和n2＝100的圆形闭合线圈A和B，两线圈平面与匀强磁场垂直．当磁感应强度随时间均匀变化时，两线圈中的感应电流之比I A∶I B为()图1A．2∶1 B．1∶2C．4∶1 D．1∶4【解析】由法拉第电磁感应定律得：E＝n ΔΦΔt＝nΔBΔtπR2，可知，感应电动势与半径的平方成正比．而根据电阻定律：线圈的电阻为r＝ρLS ＝ρn·2πRS，线圈中感应电流I＝Er，由上综合得到，感应电流与线圈半径成正比，即I A∶I B＝R A∶R B；因相同导线绕成匝数分别为n1和n2的圆形线圈，因此半径与匝数成反比，故I A∶I B＝n2∶n1＝2∶1，故A正确，B、C、D错误．【答案】 A4．如图2所示，在匀强磁场中有一个矩形单匝线圈abcd，ab边与磁场垂直，MN边始终与金属滑环K相连，PQ边始终与金属滑环L相连．金属滑环L、电流表A、定值电阻R、金属滑环K通过导线串联．使矩形线圈以恒定角速度绕过bc、ad中点的轴旋转．下列说法中不正确的是()图2A．线圈转动的角速度越大，电流表A的示数越大B．线圈平面与磁场平行时，流经定值电阻R的电流最大C．线圈平面与磁场垂直时，流经定值电阻R的电流最小D．电流表A的示数随时间按余弦规律变化【解析】令矩形单匝线圈abcd的电阻为r，根据法拉第电磁感应定律和交变电流的有效值定义得，交变电流的最大值为I m ＝BSωR ＋r ，电流表显示的是有效值I ＝I m 2＝BSω2(R ＋r )，所以，线圈转动的角速度越大，电流表A 的示数越大，A 对，D 错；线圈平面与磁场平行时，此时产生的感应电动势最大，故流经定值电阻R 的电流最大，线圈平面与磁场垂直时，产生的感应电动势最小，故电流最小，B 、C 对．【答案】 D5．如图3所示是一交变电流的i -t 图象，则该交变电流的有效值为 ( )图3A ．4 AB ．22A C.83 A D ．2303 A【解析】 此交变电流的前T 3为正弦交变电流，有效值I 1＝42A ，后23 T 为恒定电流，有效值I 2＝4 A ，根据交变电流的有效值定义可得Q ＝I 2RT ＝I 21R T 3＋I 22R 23T ，代入数据I 2RT ＝13⎝ ⎛⎭⎪⎫422RT ＋23×42RT ，解得I ＝2303 A ，故D 正确． 【答案】 D6．用图4甲所示电路测量电流表的内阻．闭合开关S ，当变阻器的滑片滑至c 处时，电流表和电压表的读数分别为40 mA 、9 V ，已知图甲中热敏电阻的I -U 关系图线如图4乙所示，则电流表的内阻为( )图4A ．0.14 ΩB ．85 ΩC ．140 ΩD ．225 Ω【解析】 当电流表读数为40 mA 时，说明热敏电阻的电流为40 mA ，由图知热敏电阻两端电压U R ＝5.6 V ，则电流表两端电压U ＝9 V －5.6 V ＝3.4 V ，由欧姆定律得R mA ＝U I ＝ 3.4 V 40×10－3 A＝85 Ω. 【答案】 B7．在如图5甲所示的电路中，电阻R 的阻值为50 Ω，在ab 间加上如图乙所示的正弦交流电，则下面说法中正确的是( )甲 乙图5A ．交流电压的有效值为100 VB ．电流表示数为2 2 AC ．产生该交流电的线圈在磁场中转动的角速度为3.14 rad/sD ．在1 min 内电阻R 上产生的热量为1.2×104 J【解析】 从题图乙中可以看出，交流电压的峰值为100 2 V ，所以有效值U ＝100 V ，A 项正确；通过电阻的电流I ＝U R ＝2 A ，B 错误；交流电的周期为T ＝0.02 s ，ω＝2πT ＝314 rad/s ，C 错误，1 min 内Q ＝I 2Rt ＝1.2×104 J ，D 正确．【答案】 AD8．日常生活中，我们常用微波炉来加热食品，它是利用微波来工作的．接通电源后，220 V 的交流经过变压器后，在次级产生2 000 V 高压交流，加到磁控管两极之间，使磁控管产生微波．下列说法中正确的是( )A ．微波炉的变压器原、副线圈的匝数之比为11∶100B ．微波炉的变压器原、副线圈的匝数之比为100∶11C ．微波炉的输出功率是由输入功率决定的D ．微波炉的输入功率是由输出功率决定的【解析】 根据理想变压器的电压和匝数成正比，所以原副线圈的匝数比为11∶100，对于变压器，输入功率是由输出功率决定的．【答案】 AD9．如图6所示为一理想变压器，在原线圈输入电压不变的条件下，要提高变压器的输入功率，可采用的方法是( )图6A ．只增加原线圈的匝数B ．只增加副线圈的匝数C ．只减小用电器R 1的电阻D ．断开开关S【解析】 理想变压器的输入功率与输出功率相等．增加副线圈的匝数可提高副线圈两端的电压，在电阻不变时，副线圈中的电流也增大，输出功率增加；只减小用电器的电阻，电压不变，也能增大副线圈中的电流，增大输出功率．【答案】 BC10．如图7为理想变压器，其原、副线圈的匝数比为2∶1，原线圈接有交流电压u ＝220sin 100πt (V)，图中电压表和电流表均为理想交流电表，R t 为负温度系数的热敏电阻(即当温度升高时，阻值减小)，R 1为定值电阻，C 为电容器．下列说法正确的是( )图7A ．电压表示数是110 VB ．交流电的频率为50 HzC ．通过R 1的电流始终为零D ．当R t 处温度升高时，电压表示数不变，电流表示数变大【解析】 原线圈所加交变电压的有效值为U 1＝2202 V ，由理想变压器的变压比公式U 1U 2＝n 1n 2，可得U 2＝n 2n 1U 1＝12×2202V ＝55 2 V ，选项A 错误；由交变电压的瞬时值表达式u ＝220sin 100πt (V)可知，该交变电流的频率f ＝100π2π Hz ＝50Hz ，选项B 正确；由于交变电流能对电容器进行充、放电，所以会有充、放电电流通过电阻R 1，选项C 错误；因变压器为理想变压器，线圈电阻不计，因此，电压表的示数不变，当R t 处的温度升高时，其电阻阻值变小，所以电流表的示数变大，选项D 正确．【答案】 BD二、非选择题(本题3小题，共40分)11．(10分)如图8(a)是汽车过桥时对不同类型桥面压力变化的实验．采用DIS 方法对模型进行测量，其结果如图8(b)中电脑屏幕所示．图8(1)图(a)中的传感器为________传感器；(2)图(a)中甲、乙、丙分别为三种不同类型的桥面．对于凸形桥甲，其相对应的压力图线应是图(b)电脑屏幕上的________(填“a ”“b ”或“c ”)；(3)如增大小球在斜槽上的高度，在图(b)中大致画出小球能过凸形桥甲时的压力图线．【解析】 (1)该传感器把力信号转化为电信号，属于力电传感器；(2)小球经过凸形桥甲的最高点时，压力小于重力，其相对应的图线应是电脑屏幕上的c ；(3)增大小球在斜槽上的高度，小球经凸形桥甲的最高点时压力更小，其图线与c 相比较，最低点应更低一些．【答案】 (1)力电 (2)c (3)图略，图线与c 相比较，最低点更低一些12．(15分)如图9甲所示，AB 间为交流电源，电压u ＝311 sin 100πt V ，经过某“过滤”装置P 后将图乙所示正弦交流电滤去一半，得到如图丙所示的交流电，求：图9(1)CD 间所获得的电压的周期为多大？(2)CD 间接有“220 V ,40 W”灯泡时其发光功率为多大？(3)CD 间能否连接“220 V ,20 μF ”的电容器？【解析】 (1)过滤前交流电的周期T ＝2πω＝2π100π＝0.02 s ，过滤后电压变化周期还是0.02 s ．(2)设题图丙所示交流电的有效值为U ，有⎝ ⎛⎭⎪⎫U m 22R ·T 2＝U 2R ·T ，U ＝12U m＝3112V．由P＝U2R知P40＝⎝⎛⎭⎪⎫311222202，得此时小灯泡的功率P＝20 W．(3)过滤后，电压的最大值不变，大小为311 V，电容器的电压“220 V”是击穿电压，所以不能直接连接在CD间．【答案】(1)0.02 s(2)20 W(3)不能13．(15分)半径分别为r和2r的同心圆形导轨固定在同一水平面内，一长为r、质量为m且质量分布均匀的直导体棒AB置于圆导轨上面，BA的延长线通过圆导轨中心O，装置的俯视图如图10所示．整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下．在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻(图中未画出)．直导体棒在水平外力作用下以角速度ω绕O逆时针匀速转动，在转动过程中始终与导轨保持良好接触．设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略．重力加速度大小为g.求：图10(1)通过电阻R的感应电流的方向和大小；(2)外力的功率．【解析】根据右手定则、法拉第电磁感应定律、闭合电路欧姆定律及能量守恒定律解题．(1)根据右手定则，得导体棒AB上的电流方向为B→A，故电阻R上的电流方向为C→D.设导体棒AB中点的速度为v，则v＝v A＋v B2而v A＝ωr，v B＝2ωr根据法拉第电磁感应定律，导体棒AB 上产生的感应电动势E ＝Br v根据闭合电路欧姆定律得I ＝E R ，联立以上各式解得通过电阻R 的感应电流的大小为I ＝3Bωr 22R .(2)根据能量守恒定律，外力的功率P 等于安培力与摩擦力的功率之和，即P ＝BIr v ＋f v ，而f ＝μmg解得P ＝9B 2ω2r 44R ＋3μmgωr 2. 【答案】 (1)方向为C →D 大小为3Bωr 22R(2)9B 2ω2r 44R ＋3μmgωr 2模块综合测评(二)(时间：60分钟 满分：100分)一、选择题(本题共10小题，每小题6分，共60分，在每小题给出的四选项中，第1～7题只有一项符合题目要求，第8～10题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分)1．一闭合线圈置于磁场中，若磁感应强度B 随时间变化的规律如图1乙所示，线圈中感应电动势E 随时间t 变化的图象是( )图1【解析】由E＝ΔΦΔt＝ΔBΔt·S可知，因磁感应强度B随时间变化的变化率ΔBΔt是分段恒定的，因此电动势E随时间变化的规律也是分段恒定的，故D正确．【答案】 D2．如图2所示电路中，线圈L与灯泡L A并联，当合上开关S后灯L A正常发光．已知，线圈L的电阻小于灯泡L A的电阻．则下列现象可能发生的是()图2A．当断开S时，灯泡L A立即熄灭B．当断开S时，灯泡L A突然闪亮一下，然后逐渐熄灭C．若把线圈L换成电阻，断开S时，灯泡L A逐渐熄灭D．若把线圈L换成电阻，断开S时，灯泡L A突然闪亮一下，然后逐渐熄灭【解析】当断开S时，线圈L产生断电自感，灯泡L A突然闪亮一下，然后逐渐熄灭，B项正确，A项错误；若把线圈L换成电阻，断开S时，灯炮L A 立即熄灭，C、D均错误．【答案】 B3．理想变压器原、副线圈匝数之比n1∶n2＝2∶1，且在输入、输出回路中分别接有相同的纯电阻，如图3所示，原线圈接在电压为U的交流电源上，则副线圈的输出电压为()图3A.U2B．U3C ．25UD ．34U【解析】 设原线圈中的电流为I ，则副线圈中的电流为2I ；设原线圈的输入电压为U 1，则副线圈的输出电压为U 2＝U 12＝2IR ，所以U 1＝4IR ，而U ＝IR ＋U 1＝5IR ，所以副线圈的输出电压为U 2＝25U ，故正确选项为C.【答案】 C4.如图4所示，接在家庭电路上的理想降压变压器给小灯泡L 供电，如果将原、副线圈减少相同匝数，其他条件不变，则( )图4A ．小灯泡变亮B ．小灯泡变暗C ．原、副线圈两端电压的比值不变D ．通过原、副线圈电流的比值不变【解析】 由于家庭电路上理想变压器为降压变压器，故n 1>n 2，当原、副线圈减少相同的匝数时，其变压比n ′1n ′2变大，根据U 1U 2＝n ′1n ′2，U 1一定，U 2变小，故小灯泡变暗，选项A 错误，选项B 正确；由U 1U 2＝n ′1n ′2知，原、副线圈电压的比值变大，选项C 错误；根据I 1I 2＝n ′2n ′1，则通过原、副线圈电流的比值变小，选项D 错误．【答案】 B5．为了能安全对某一高电压U 、大电流I 的线路进行测定，图中接法可行的是(绕组匝数n 1>n 2)( )【解析】电流互感器是将大电流变成便于测量的小电流，由I1I2＝n2n1知I2＝n1n2I1，副线圈的匝数应大于原线圈的匝数且测量时应串联在被测电路中，A、C错误；电压互感器是将高电压变成低电压，由U1U2＝n1n2知U2＝n2n1U1，n1应大于n2，且测量时应并联在待测电路中，B正确，D错误．【答案】 B6．两金属棒和三根电阻丝如图5连接，虚线框内存在均匀变化的匀强磁场，三根电阻丝的电阻大小之比R1∶R2∶R3＝1∶2∶3，金属棒电阻不计．当S1、S2闭合，S3断开时，闭合的回路中感应电流为I，当S2、S3闭合，S1断开时，闭合的回路中感应电流为5I；当S1、S3闭合，S2断开时，闭合的回路中感应电流是()图5A．0 B．3IC．6I D．7I【解析】由R1∶R2∶R3＝1∶2∶3得令R1＝R，R2＝2R，R3＝3R.S1、S2闭合时R1，R2组成闭合回路，有E1＝3IR；S2、S3闭合时R2，R3组成闭合回路，有E2＝25IR；则S1、S3闭合时R1，R3组成闭合回路，有E1＋E2＝4I x R，所以I x ＝7I.【答案】 D7．如图6所示，A是长直密绕通电螺线管．小线圈B与电流表连接，并沿A的轴线Ox从O点自左向右匀速穿过螺线管A.下面4个选项能正确反映通过电流表中电流I随x变化规律的是()图6【解析】通电螺线管产生稳定的磁场，磁场特征为：两极附近最强且不均匀，管内场强近似匀强．当小线圈穿过两极时，因磁场不均匀，故穿过小线圈的磁通量发生变化，产生感应电流，且因磁场的变化不同，故在小线圈中感应出方向相反的电流，小线圈在螺线管内部运动时，因穿越区域的磁感应强度不变，小线圈中没有感应电流产生．【答案】 C8．电吉他中电拾音器的基本结构如图7所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音．下列说法正确的有()图7A．选用铜质弦，电吉他仍能正常工作B．取走磁体，电吉他将不能正常工作C．增加线圈匝数可以增大线圈中的感应电动势D．弦振动过程中，线圈中的电流方向不断变化【解析】铜不能被磁化，铜质弦不能使电吉他正常工作，选项A错误；取走磁体后，弦的振动无法通过电磁感应转化为电信号，音箱不能发声，选项B知，线圈的感应电动势正确；增加线圈匝数，根据法拉第电磁感应定律E＝NΔΦΔt变大，选项C正确；弦振动过程中，线圈中感应电流的磁场方向发生变化，则感应电流的方向不断变化，选项D正确．【答案】BCD9．照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七、八点钟用电高峰时开灯，电灯比深夜时要显得暗些．这是因为用电高峰时() A．总电阻比深夜时大，供电线路上的电流小，每盏灯两端的电压较低B．总电阻比深夜时大，供电线路上的电流小，通过每盏灯的电流较小C．总电阻比深夜时小，供电线路上的电流大，输电线上损失的电压较大D．总电阻比深夜时小，供电线路上的电流大，每盏灯两端的电压较低【解析】在晚上七、八点钟时，电路上并联的灯较多，则根据并联电路的特点可知，此时总电阻比深夜时小，再由欧姆定律可知，供电线路上的电流大，输电线上损失的电压U损＝IR增大，每盏灯两端的电压也就较低．【答案】CD10．如图8所示边长为L的正方形闭合线圈在磁感应强度为B的匀强磁场中，以一条边为轴，以角速度ω匀速转动，转轴与B垂直，线圈总电阻为R，导线电阻不计，下列说法正确的是()图8A．电压表示数为BL2ω/8B．电压表示数为2BL2ω/8C．线圈转一周产生热量为πB2L4ω/R D．线圈转一周产生热量为2πB2L4ω/R【解析】由E m＝BL2ω，U有效＝E m2＝2BL2ω2，电压表测量的为14R上的电压，则U＝U有效4＝2BL2W8，Q＝⎝⎛⎭⎪⎫BL2ω2R2·R·T＝πB2L4ωR，故B、C正确．【答案】BC二、非选择题(本题3小题，共40分)11．(10分)(1)按图9所示连接好电路，合上S和S′，发现小灯泡不亮，用电吹风对热敏电阻吹一会儿，会发现小灯泡发光了，原因是________________________________________________________________．图9(2)若将热敏电阻换成光敏电阻，合上S和S′，发现小灯泡发光，用黑纸包住光敏电阻后，小灯泡熄灭，其原因是___________________________________ _________________________________________________________________.【解析】(1)热敏电阻阻值较大，左侧电路电流较小，电磁铁磁性较弱，吸不住衔铁，小灯泡不亮，电吹风对热敏电阻加热，使其阻值变小，电路中电流增大，电磁铁磁性增强吸住衔铁，使上、下触点接触，小灯泡发光；(2)用黑纸包住后，光敏电阻的阻值增大，左侧电路电流减小，继电器触点断开，造成小灯泡熄灭．【答案】见解析12．(15分)如图10甲所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数n ＝100匝，总电阻r ＝1.0 Ω，所围成矩形的面积S ＝0.040 m 2，小灯泡的电阻R ＝9.0 Ω，磁场的磁感应强度按如图乙所示的规律变化，线圈中产生的感应电动势瞬时值的表达式为e ＝nB m S 2πT ·cos 2πT t ，其中B m 为磁感应强度的最大值，T 为磁场变化的周期，不计灯丝电阻随温度的变化，求：甲 乙图10(1)线圈中产生感应电动势的最大值；(2)小灯泡消耗的电功率；(3)在磁感应强度变化的0～T 4的时间内，通过小灯泡的电荷量．【解析】 (1)由图象知，线圈中产生的交变电流的周期T ＝3.14×10－2 s ， 所以E m ＝nB m Sω＝2πnB m ST ＝8.0 V .(2)电流的最大值I m ＝E m R ＋r ＝0.80 A 有效值I ＝I m 2＝225 A 小灯泡消耗的电功率P ＝I 2R ＝2.88 W.(3)在0～T 4时间内，电动势的平均值E －＝nS ΔB Δt平均电流I －＝E－R ＋r ＝nS ΔB(R ＋r )Δt流过灯泡的电荷量Q ＝I －Δt ＝nS ΔB R ＋r＝4.0×10－3 C ．【答案】 (1)8.0 V (2)2.88 W (3)4.0×10－3 C13．(15分)如图11甲所示，两根足够长的直金属导轨MN 、PQ 平行放置在倾角为θ的绝缘斜面上，两导轨间距为L.M、P两点间接有阻值为R的电阻．一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下．导轨和金属杆的电阻可忽略．让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．图11(1)由b向a方向看到的装置如图14乙所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；(2)在加速下滑过程中，当ab杆的速度大小为v时，求ab杆中的电流及其加速度的大小；(3)求在下滑过程中，ab杆可以达到的速度最大值．【解析】(1)如图所示，重力mg，竖直向下；支持力N，垂直斜面向上；安培力F，沿斜面向上．(2)当ab杆速度为v时，感应电动势E＝BL v，此时电路中电流I＝ER＝BL vRab杆受到安培力F＝BIL＝B2L2v R根据牛顿运动定律，有ma＝mg sin θ－F＝mg sin θ－B2L2v R，a＝g sin θ－B2L2v mR.(3)当B2L2vR＝mg sin θ时，ab杆达到最大速度v m＝mgR sin θB2L2.【答案】(1)见解析(2)BL vR g sin θ－B2L2vmR(3)v m＝mgR sin θB2L2。

高中物理选修3-2 综合测试一．选择题（每题4 分， 56 分， 1~9 题为单项选择， 10~14 题为多项选择）1.如下图，一导线弯成半径为 a 的半圆形闭合回路．虚线MN 右边有磁感觉强度为 B 的匀强磁场，方向垂直于回路所在的平面．回路以速度v 向右匀速进入磁场，直径CD 一直与 MN 垂直．从 D 点抵达界限开始到 C 点进入磁场为止，以下结论不正确的选项是（）A．感觉电流方向不变B． CD段直线一直不受安培力C．感觉电动势最大值E=BavD．感觉电动势均匀值1π Bav E =42.如下图， N 匝矩形导线框以角速度绕对称轴匀速转动，线框面积为S，线框电阻，电杆均不计，在左边有磁感觉强度为 B 的匀强磁场，外电路接有电阻R 和理想电流表 A，那么能够确立的是A.从图示时辰起，线框产生的刹时电动势为B. 电流表的示数C. R 两头电压有效值D. 一个周期内R 的发热量为3.如图，两个线圈绕在同一根铁芯上，此中一线圈经过开关与电源连结，另一线圈与远处沿南北方向水平搁置在纸面内的直导线连结成回路。

将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。

以下说法正确的选项是A．开封闭合后的瞬时，小磁针的N 极朝垂直纸面向外的方向转动B．开封闭归并保持一段时间后，小磁针的N 极指向垂直纸面向里的方向C．开封闭归并保持一段时间后，小磁针的N 极指向垂直纸面向外的方向D．开封闭归并保持一段时间再断开后的瞬时，小磁针的N 极朝垂直纸面向外的方向转动4.一矩形线圈在匀强磁场中匀速转动产生的交变电流电动势如下图，下边说法正确的选项是（）A. 沟通电动势的有效值为20VB. 沟通电动势的有效值为C. t=线圈处于中性面D. 沟通电动势的频次为50Hz5.如下图，圆滑弧形金属双轨与足够长的水平圆滑双轨相连，间距为 L，在水平轨道空间充满竖直向上的匀强磁场，磁感觉强度为 B.乙金属棒静止在双轨上，而甲金属棒在h 高处由静止滑下，轨道电阻不计。

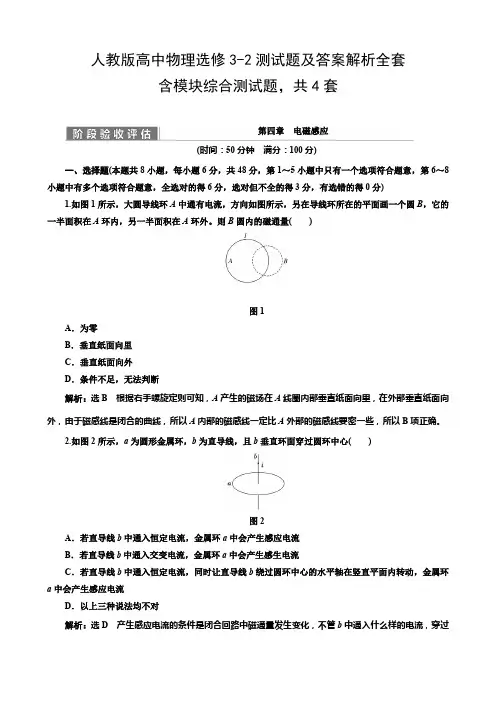

人教版高中物理选修3-2测试题及答案解析全套含模块综合测试题，共4套第四章电磁感应(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.如图1所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外。

则B圆内的磁通量()图1A．为零B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断解析：选B根据右手螺旋定则可知，A产生的磁场在A线圈内部垂直纸面向里，在外部垂直纸面向外，由于磁感线是闭合的曲线，所以A内部的磁感线一定比A外部的磁感线要密一些，所以B项正确。

2.如图2所示，a为圆形金属环，b为直导线，且b垂直环面穿过圆环中心()图2A．若直导线b中通入恒定电流，金属环a中会产生感应电流B．若直导线b中通入交变电流，金属环a中会产生感生电流C．若直导线b中通入恒定电流，同时让直导线b绕过圆环中心的水平轴在竖直平面内转动，金属环a中会产生感应电流D．以上三种说法均不对解析：选D产生感应电流的条件是闭合回路中磁通量发生变化，不管b中通入什么样的电流，穿过a 中的磁通量始终为0，D 对。

3．半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图3甲所示。

有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。

在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒。

则以下说法正确的是( )图3A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2 πr 2/d解析：选A 根据楞次定律，结合图像可以判断：在0～1 s 内，下极板为正极，上极板为负极；第2秒内上极板为正极，下极板为负极；第3秒内上极板为正极，下极板为负极；第4秒内上极板为负极，下极板为正极，故A 选项正确，B 选项错误。

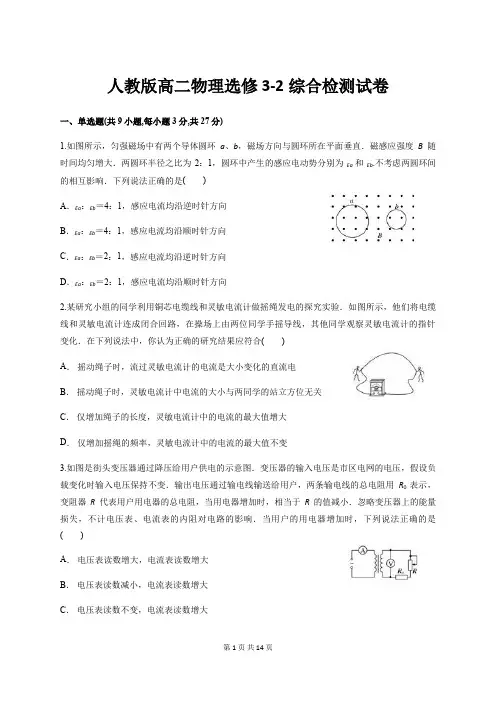

人教版高二物理选修3-2综合检测试卷一、单选题(共9小题,每小题3分,共27分)1.如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直．磁感应强度B随时间均匀增大．两圆环半径之比为2：1，圆环中产生的感应电动势分别为Ea和Eb.不考虑两圆环间的相互影响．下列说法正确的是()A．Ea：Eb＝4：1，感应电流均沿逆时针方向B．Ea：Eb＝4：1，感应电流均沿顺时针方向C．Ea：Eb＝2：1，感应电流均沿逆时针方向D．Ea：Eb＝2：1，感应电流均沿顺时针方向2.某研究小组的同学利用铜芯电缆线和灵敏电流计做摇绳发电的探究实验．如图所示，他们将电缆线和灵敏电流计连成闭合回路，在操场上由两位同学手摇导线，其他同学观察灵敏电流计的指针变化．在下列说法中，你认为正确的研究结果应符合()A．摇动绳子时，流过灵敏电流计的电流是大小变化的直流电B．摇动绳子时，灵敏电流计中电流的大小与两同学的站立方位无关C．仅增加绳子的长度，灵敏电流计中的电流的最大值增大D．仅增加摇绳的频率，灵敏电流计中的电流的最大值不变3.如图是街头变压器通过降压给用户供电的示意图．变压器的输入电压是市区电网的电压，假设负载变化时输入电压保持不变．输出电压通过输电线输送给用户，两条输电线的总电阻用R0表示，变阻器R代表用户用电器的总电阻，当用电器增加时，相当于R的值减小．忽略变压器上的能量损失，不计电压表、电流表的内阻对电路的影响．当用户的用电器增加时，下列说法正确的是()A．电压表读数增大，电流表读数增大B．电压表读数减小，电流表读数增大C．电压表读数不变，电流表读数增大D．电压表读数不变，电流表读数减小4.在远距离输电中，如果输送功率和输送距离不变，要减少输送导线上热损耗，目前最有效而又可行的输送方法是()A．采用超导材料做输送导线B．采用直流电输送C．提高输送电的频率D．提高输送电压5.如下图所示，一金属弯杆处在磁感应强度大小为B、方向垂直纸面向里的匀强磁场中，已知ab＝bc＝L，当它以速度v向右平动时，a、c两点间的电势差为()A．BLvB．BLv sinθC．BLv cosθD．BLv(1＋sinθ)6.如图所示是磁电式电流表的结构图和磁场分布图，若磁极与圆柱间的磁场都是沿半径方向，且磁场有理想的边界，线圈经过有磁场的位置处磁感应强度大小相等．某同学用此种电流表中的线圈和磁体做成发电机使用，让线圈匀速转动，若从图中水平位置开始计时，取起始电流方向为正方向，表示产生的电流随时间变化关系的下列图象中正确的是()A． B． C． D．7.如图所示，矩形线框abcd放置在水平面内，磁场方向与水平方向成α角，已知sinα＝，回路面积为S，磁感应强度为B，则通过线框的磁通量为()A．BSB．BSC．BSD．BS8.如图所示，在一匀强磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R 为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动．杆ef及线框中导线的电阻都可不计．开始时，给ef一个向右的初速度，则()A．ef将减速向右运动，但不是匀减速B．ef将匀减速向右运动，最后停止C．ef将匀速向右运动D．ef将往返运动9.如图所示，在光滑绝缘水平面上，有一铝质圆形金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场过程中(磁场宽度大于金属球的直径)，小球()A．整个过程匀速B．进入磁场过程中球做减速运动，穿出过程做加速运动C．整个过程都做匀减速运动D．穿出时的速度一定小于初速度二、多选题(共6小题,每小题4.0分,共24分)10.(多选)现用电压为380 V的正弦式交流电给额定电压为220 V的电灯供电，以下电路中可能使电灯正常发光的有()A．B．C．D．11.(多选)如图所示，在匀强磁场中放有平行铜导轨，它与大线圈M相连接，要使小线圈N获得顺时针方向的感应电流，则放在导轨上的裸金属棒ab的运动情况是(两线圈共面放置。

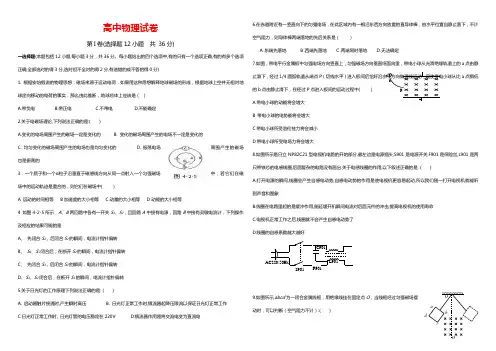

高中物理试卷第I卷(选择题12小题共36分)一选择题(本题包括12小题,每小题3分，共36分。

每小题给出的四个选项中,有的只有一个选项正确,有的有多个选项正确,全部选对的得3分,选对但不全对的得2分,有选错的或不答的得0分)1. 根据安培假说的物理思想：磁场来源于运动电荷．如果用这种思想解释地球磁场的形成，根据地球上空并无相对地球定向移动的电荷的事实．那么由此推断，地球总体上应该是（）A.带负电B.带正电C.不带电D.不能确定2.关于电磁场理论,下列说法正确的是:( )A.变化的电场周围产生的磁场一定是变化的B. 变化的磁场周围产生的电场不一定是变化的C. 均匀变化的磁场周围产生的电场也是均匀变化的D. 振荡电场周围产生的磁场也是振荡的3．一个质子和一个α粒子沿垂直于磁感线方向从同一点射入一个匀强磁场中，若它们在磁场中的运动轨迹是重合的，则它们在磁场中( )A 运动的时间相等B加速度的大小相等C动量的大小相等D动能的大小相等4 如图4-2-5所示，A、B两回路中各有一开关S1、S2，且回路A中接有电源，回路B中接有灵敏电流计，下列操作及相应的结果可能的是A、先闭合S2，后闭合S1的瞬间，电流计指针偏转B、S1、S2闭合后，在断开S2的瞬间，电流计指针偏转C、先闭合S1，后闭合S2的瞬间，电流计指针偏转D、S1、S2闭合后，在断开S1的瞬间，电流计指针偏转5.关于日光灯的工作原理下列说法正确的是: ( )A. 启动器触片接通时,产生瞬时高压B. 日光灯正常工作时,镇流器起降压限流以保证日光灯正常工作C.日光灯正常工作时, 日光灯管的电压稳定在220VD.镇流器作用是将交流电变为直流电6.在赤道附近有一竖直向下的匀强电场，在此区域内有一根沿东西方向放置的直导体棒，由水平位置自静止落下，不计空气阻力，则导体棒两端落地的先后关系是（）Ａ.东端先落地Ｂ.西端先落地Ｃ.两端同时落地Ｄ.无法确定7.如图，带电平行金属板中匀强电场方向竖直上，匀强磁场方向垂直纸面向里，带电小球从光滑绝缘轨道上的a点由静止滑下，经过1/4圆弧轨道从端点Pa点稍低的b点由静止滑下，在经过P点进入板间的运动过程中( )A带电小球的动能将会增大B 带电小球的电势能将会增大C带电小球所受洛伦兹力将会减小D带电小球所受电场力将会增大8.如图所示是日立NP82C21型电视机电路的开始部分,最左边是电源插头,S901是电源开关,F901是保险丝,L901是两只带铁芯的电感线圈,后面复杂的电路没有画出.关于电感线圈的作用,以下叙述正确的是: ( )A.打开电源的瞬间,线圈会产生自感电动势,自感电动势的作用是使电视机更容易起动,所以我们刚一打开电视机就能听到声音和图象B.线圈在电路里起的是缓冲作用,能延缓开机瞬间电流对后面元件的冲击,提高电视机的使用寿命C.电视机正常工作之后,线圈就不会产生自感电动势了D.线圈的自感系数越大越好9.如图所示,abcd为一闭合金属线框，用绝缘线挂在固定点O，当线框经过匀强磁场摆动时，可以判断（空气阻力不计）:( )dP+A.线框进入磁场或离开磁场时，线框中均有感应电流产生B.线框进入磁场后，越靠近OO /线时，电磁感应现象越明显C.此摆最终会停下来D.此摆的机械能不守恒10．如图，在倾角为α的光滑斜面上，放置一根长为L ，质量为m ，通过电流为I 的导线，若使导线静止，应该在斜面上施加匀强磁场B 的大小和方向为( ) A B=mgsin α/IL ，方向垂直斜面向下 B B=mgsin α/IL ，方向垂直水平面向上 C B=mgtan α/IL ，方向竖直向下 D B=mgsin α/IL ，方向水平向右11、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间如图2变化时，图3中正确表示线圈中感应电动势E 变化的是 （ ）A ．B ．C ．D ．12.一理想变压器给负载供电,变压器输入电压不变,如图所示.如果负载电阻的滑片向上移动则图中所有交流电表的读数及输入功率变化情况正确的是(均为理想电表): ( ) A.V 1、V 2不变，A 1增大，A 2减少，P 增大 B. V 1、V 2不变，A 1 、A 2增大，P 增大 C. V 1、V 2不变，A 1、A 2减少，P 减少 D. V 1不变、V 2增大，A 1、A 2减少，P 减少第II 卷(非选择题 64分)二.填空题(每小题10分,共28分)13.如图所示，电阻R ab =0.1Ω的导体ab 沿光滑导线框向右做匀速运动线框中接有电阻R=0.4Ω,线框放在磁感应强度B =0.1T 的匀强磁场中,磁场方向垂直于线框平面,导体的ab 长度l =0.4m,运动速度v =10m/s.线框的电阻不计.(1)电路abcd 中相当于电源的部分是 ,相当于电源的正极是 端. (2)使导体ab 向右匀速运动所需的外力F ’= N,方向(3)电阻R 上消耗的功率P = W.(4)外力的功率P ’=14.如图所示是测量通电螺线管A 内部磁感应强度B 及其与电流I 关系的实验装置。

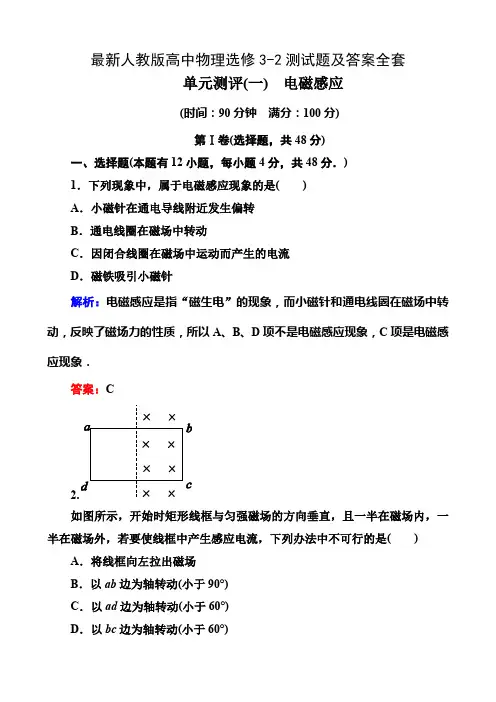

最新人教版高中物理选修3-2测试题及答案全套单元测评(一)电磁感应(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针解析：电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动，反映了磁场力的性质，所以A、B、D项不是电磁感应现象，C项是电磁感应现象．答案：C如图所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中不可行的是() A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)解析：将线框向左拉出磁场的过程中，线框的bc部分做切割磁感线运动，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框中会产生感应电流．如果转过的角度超过60°(60°～300°)，bc 边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．答案：D如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′轴．则关于这三点的磁感应强度B a、B b、B c的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系，下列判断正确的是()A．B a＝B b＝B c，Φa＝Φb＝ΦcB．B a＞B b＞B c，Φa＜Φb＜ΦcC．B a＞B b＞B c，Φa＞Φb＞ΦcD．B a＞B b＞B c，Φa＝Φb＝Φc解析：根据通电螺线管产生的磁场特点可知B a＞B b＞B c，由Φ＝BS可得Φa ＞Φb＞Φc，故C项正确．答案：C如图所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时在线圈中得到逆时针方向的感应电流，磁铁的运动方式应是()A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动D．磁铁在线圈平面内逆时针转动解析：当N极向纸内、S极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A选项正确；当N极向纸外、S极向纸内转动时，穿过线圈的磁场向外并增加，电流方向为顺时针，B选项错误；当磁铁在线圈平面内绕O点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C、D选项错误．答案：A5．穿过闭合回路的磁通量Φ随时间t变化的图象分别如图所示，下列关于回路中产生的感应电动势的论述，正确的是()①②③④A．图①中回路产生的感应电动势恒定不变B．图②中回路产生的感应电动势一直在变大C．图③中回路在0～t1时间内产生的感应电动势小于在t1～t2时间内产生的感应电动势D．图④中回路产生的感应电动势先变小再变大解析：图④中磁通量的变化率先变小后变大，因此，回路产生的感应电动势先变小再变大．答案：D6．(多选题)变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是因为()A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大铁芯中的电阻，以产生更多的热量D．增大铁芯中的电阻，以减小发热量解析：不使用整块硅钢而是采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，阻断涡流回路，来减少电能转化成铁芯的内能，提高效率是防止涡流而采取的措施．本题正确选项是BD.答案：BD7．(多选题如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a、b垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F作用在a的中点，使其向上运动．若b始终保持静止，则它所受摩擦力可能()A．变为0B．先减小后不变C．等于F D．先增大再减小解析：导体棒a在恒力F作用下加速运动，最后匀速运动，闭合回路中产生感应电流，导体棒b受到安培力方向应沿斜面向上，且逐渐增大，最后不变．由力平衡可知，导体棒b受到的摩擦力先沿斜面向上逐渐减小，最后不变，所以选项A、B正确，选项C、D错误．答案：AB8．如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l，t＝0时刻，bc边与磁场区域左边界重合．现令线圈以向右的恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a方向的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t的变化的图线是图中的()A BC D解析：0～lv段，由右手定则判断感应电流方向为a→d→c→b→a，大小逐渐增大；lv～2lv段，由右手定则判断感应电流方向为a→b→c→d→a，大小逐渐增大，故B选项正确．答案：B9．(多选题)如图所示，水平放置的平行金属导轨左边接有电阻R，轨道所在处有竖直向下的匀强磁场，金属棒ab横跨导轨，它在外力的作用下向右匀速运动，速度为v.若将金属棒的运动速度变为2v，(除R外，其余电阻不计，导轨光滑)则() A．作用在ab上的外力应增大到原来的2倍B．感应电动势将增大为原来的4倍C．感应电流的功率将增大为原来的2倍D．外力的功率将增大为原来的4倍解析：由平衡条件可知，F＝B2L2Rv，可见，将金属棒的运动速度变为2v时，作用在ab上的外力应增大到原来的2倍，外力的功率将增大为原来的4倍．答案：AD10．(多选题)如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同且额定电压足够大的灯泡，S是控制电路的开关．对于这个电路，下列说法正确的是()A．刚闭合开关S的瞬间，通过D1、D2的电流大小相等B．刚闭合开关S的瞬间，通过D1、D2的电流大小不相等C．闭合开关S待电路达到稳定，D2熄灭，D1比原来更亮D．闭合开关S待电路达到稳定，再将S断开的瞬间，D2立即熄灭，D1闪亮一下再熄灭解析：由于线圈的电阻可忽略不计、自感系数足够大，在开关S闭合的瞬间线圈的阻碍作用很大，线圈中的电流为零，所以通过D1、D2的电流大小相等，A项正确、B项错误；闭合开关S待电路达到稳定时线圈短路，D1中电流为零，回路电阻减小，D2比原来更亮，C项错误；闭合开关S待电路达到稳定，再将S断开瞬间，D2立即熄灭，线圈和D1形成回路，D1闪亮一下再熄灭，D项正确．答案：AD如图所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是()A．先向左，后向右B．先向左、后向右、再向左C．一直向右D．一直向左解析：当两块磁铁匀速向右通过线圈时，线圈内产生感应电流，线圈受到的安培力阻碍线圈相对磁铁的向左运动，故线圈有相对木板向右运动的趋势，故受到的静摩擦力总是向左．选项D正确，A、B、C项错误．答案：D光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程为y ＝x 2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y ＝a 的直线(如图中的虚线所示)．一个小金属块从抛物线上y ＝b (b >a )处以速度v 沿抛物线下滑，假设曲面足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是( )A ．mgbB.12m v 2 C ．mg (b －a ) D ．mg (b －a )＋12m v 2 解析：金属块进出磁场时，会产生涡流，部分机械能转化成焦耳热，所能达到的最高位置越来越低，当最高位置y ＝a 时，由于金属块中的磁通量不再发生变化，金属块中不再产生涡流，机械能也不再损失，金属块会在磁场中往复运动，此时的机械能为mga ，整个过程中减少的机械能为mg (b －a )＋12m v 2，全部转化为内能，所以D 项正确．答案：D第Ⅱ卷(非选择题，共52分)二、实验题(本题有2小题，共14分．请按题目要求作答)13．(6分)如图所示，在一根较长的铁钉上，用漆包线绕两个线圈A 和B .将线圈B 的两端与漆包线CD 相连，使CD 平放在静止的小磁针的正上方，与小磁针平行．试判断合上开关的瞬间，小磁针N 极的偏转情况？线圈A 中电流稳定后，小磁针又怎样偏转？解析：在开关合上的瞬间，线圈A内有了由小变大的电流，根据安培定则可判断出此时线圈A在铁钉内产生了一个由小变大的向右的磁场．由楞次定律可知，线圈B内感应电流的磁场应该阻碍铁钉内的磁场在线圈B内的磁通量的增加，即线圈B内感应电流的磁场方向是向左的．由安培定则可判断出线圈B 内感应电流流经CD时的方向是由C到D.再由安培定则可以知道直导线CD内电流所产生的磁场在其正下方垂直于纸面向里，因此，小磁针N极应该向纸内偏转．线圈A内电流稳定后，CD内不再有感应电流，所以，小磁针又回到原来位置．答案：在开关合上的瞬间，小磁针的N极向纸内偏转．(3分)当线圈A内的电流稳定以后，小磁针又回到原来的位置(3分)14．(8分)如图所示为“研究电磁感应现象”的实验装置，部分导线已连接．(1)用笔画线代替导线将图中未完成的电路连接好．(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，将原线圈迅速插入副线圈的过程中，电流计指针将向________偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将向________偏．答案：(1)如图所示．(4分)(2)右(2分)左(2分)三、计算题(本题有3小题，共38分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)15．(10分)匀强磁场的磁感应强度B＝0.8 T，矩形线圈abcd的面积S＝0.5 m2，共10匝，开始B与S垂直且线圈有一半在磁场中，如图所示．(1)当线圈绕ab边转过60°时，线圈的磁通量以及此过程中磁通量的改变量为多少？(2)当线圈绕dc边转过60°时，求线圈中的磁通量以及此过程中磁通量的改变量．解析：(1)当线圈绕ab转过60°时，Φ＝BS⊥＝BS cos 60°＝0.8×0.5×12Wb＝0.2 Wb(此时的S⊥正好全部处在磁场中)．在此过程中S⊥没变，穿过线圈的磁感线条数没变，故磁通量变化量ΔΦ＝0. (5分)(2)当线圈绕dc 边转过60°时，Φ＝BS ⊥， 此时没有磁场穿过S ⊥，所以Φ＝0； 不转时Φ1＝B ·S2＝0.2 Wb ，转动后Φ2＝0，ΔΦ＝Φ2－Φ1＝－0.2 Wb ， 故磁通量改变了0.2 Wb. (5分) 答案：(1)0 (2)0.2 Wb16．(14分)两根光滑的长直金属导轨MN 、M ′N ′平行置于同一水平面内，导轨间距为l ，电阻不计，M 、M ′处接有如图20所示的电路，电路中各电阻的阻值均为R ，电容器的电容为C .长度也为l 、阻值同为R 的金属棒ab 垂直于导轨放置，导轨处于磁感应强度为B 、方向竖直向下的匀强磁场中．ab 在外力作用下向右匀速运动且与导轨保持良好接触，在ab 运动距离为x 的过程中，整个回路中产生的焦耳热为Q .求：(1)ab 运动速度v 的大小； (2)电容器所带的电荷量q .解析 (1)设ab 上产生的感应电动势为E ，回路中的电流为I ，ab 运动距离为x ，所用时间为t ，则有E ＝Bl v (2分) I ＝E4R(2分) t ＝xv (2分) Q ＝I 2(4R )t (2分)由上述方程得v ＝4QRB 2l 2x (2分)(2)设电容器两极板间的电势差为U ，则有U ＝IR ，电容器所带电荷量q ＝CU ，(2分) 解得q ＝CQRBlx (2分) 答案：(1)4QR B 2l 2x(2)CQRBlx17．(14分)如图所示，两足够长的光滑金属导轨竖直放置，相距为L ，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．一质量为m 、有效电阻为R 的导体棒在距磁场上边界h 处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I .整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：(1)磁感应强度的大小B ；(2)电流稳定后，导体棒运动速度的大小v ； (3)流经电流表电流的最大值I m .解析：(1)电流稳定后，导体棒做匀速运动，受力平衡， 有F 安＝G ，即BIL ＝mg ①(2分)解得B ＝mgIL ②(2分)(2)由法拉第电磁感应定律得导体棒产生的感应电动势 E ＝BL v ③(1分)闭合电路中产生的感应电流I ＝ER ④(1分) 由②③④式解得v ＝I 2Rmg (2分)(3)由题意知，导体棒刚进入磁场时的速度最大，设为v m ， 由机械能守恒定律得12m v 2m ＝mgh (2分)感应电动势的最大值E m ＝Bl v m (1分) 感应电流的最大值I m ＝E mR (1分) 解得I m ＝mg 2ghIR .(2分)答案：(1)mgIL (2)I 2R mg (3)mg 2gh IR单元测评(二) 交变电流(时间：90分钟 满分：100分) 第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．) 1．在下图中，不能产生交变电流的是( )ABCD解析：矩形线圈绕着垂直于磁场方向的转轴做匀速圆周运动就产生交流电，而A图中的转轴与磁场方向平行，线圈中无电流产生，所以选A.答案：A2．闭合线圈在匀强磁场中匀速转动时，产生的正弦式交变电流i＝I m sin ωt.若保持其他条件不变，使线圈的匝数和转速各增加1倍，则电流的变化规律为()A．i′＝I m sin ωt B．i′＝I m sin 2ωtC．i′＝2I m sin ωt D．i′＝2I m sin 2ωt解析：由电动势的最大值知，最大电动势与角速度成正比，与匝数成正比，所以电动势最大值为4E m，匝数加倍后，其电阻也应该加倍，此时线圈的电阻为2R，根据欧姆定律可得电流的最大值为I m′＝4E m2R＝2I m，因此，电流的变化规律为i′＝2I m sin 2ωt.答案：D3.(多选题)如图是某种正弦式交变电压的波形图，由图可确定该电压的()A ．周期是0.01 sB ．最大值是311 VC ．有效值是220 VD ．表达式为u ＝220sin 100πt (V)解析：由波形图可知：周期T ＝0.02 s ，电压最大值U m ＝311 V ，所以有效值U ＝U m 2＝220 V ，表达式为u ＝U m sin 2πT t (V)＝311sin100πt (V)，故选项B 、C正确，选项A 、D 错误．答案：BC4.(多选题)如图所示，变频交变电源的频率可在20 Hz 到20 kHz 之间调节，在某一频率时，L 1、L 2两只灯泡的炽热程度相同．则下列说法中正确的是 ( )A ．如果将频率增大，L 1炽热程度减弱、L 2炽热程度加强B ．如果将频率增大，L 1炽热程度加强、L 2炽热程度减弱C ．如果将频率减小，L 1炽热程度减弱、L 2炽热程度加强D ．如果将频率减小，L 1炽热程度加强、L 2炽热程度减弱解析：某一频率时，两只灯泡炽热程度相同，应有两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过A1的电流增大，通过A2的电流减小，故B项正确；同理可得C项正确，故选B、C.答案：BC5．(多选题)如图所示，在远距离输电过程中，若保持原线圈的输入功率不变，下列说法正确的是()A．升高U1会减小输电电流I2B．升高U1会增大线路的功率损耗C．升高U1会增大线路的电压损耗D．升高U1会提高电能的利用率解析：提高输电电压U1，由于输入功率不变，则I1将减小，又因为I2＝n1n2I1，所以I2将减小，故A项对；线路功率损耗P损＝I22R，因此功率损耗在减小，电压损失减小，故B项、C项错误；因线路损耗功率减小，因此利用率将升高，D项正确．答案：AD6．如图甲所示，a、b为两个并排放置的共轴线圈，a中通有如图乙所示的交变电流，则下列判断错误的是()甲乙A．在t1到t2时间内，a、b相吸B．在t2到t3时间内，a、b相斥C．t1时刻两线圈间作用力为零D．t2时刻两线圈间吸引力最大解析：t1到t2时间内，a中电流减小，a中的磁场穿过b且减小，因此b中产生与a同向的磁场，故a、b相吸，A选项正确；同理B选项正确；t1时刻a 中电流最大，但变化率为零，b中无感应电流，故两线圈的作用力为零，故C 选项正确；t2时刻a中电流为零，但此时电流的变化率最大，b中的感应电流最大，但相互作用力为零，故D选项错误．因此，错误的应是D.答案：D7．如图所示是四种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220 V40 W”，当灯泡所消耗的功率都调到20 W时，消耗功率最小的台灯是()ABCD解析：利用变阻器调节到20 W时，除电灯消耗电能外，变阻器由于热效应也要消耗一部分电能，使台灯消耗的功率大于20 W，利用变压器调节时，变压器的输入功率等于输出功率，本身不消耗电能，所以C中台灯消耗的功率最小．答案：C8．一电阻接一直流电源，通过4 A的电流时热功率为P，若换接一正弦交流电源，它的热功率变为P2，则该交流电电流的最大值为()A．4 A B．6 A C．2 A D．4 2 A解析：由P＝I2R得R＝PI2＝P16，接交流电时，P2＝I′2P16，2I′2＝16，I′＝42A，所以I m＝2I′＝4 A．应选A.答案：A9．(多选题)如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100∶1，电流比为10∶1，电压表的示数为220 V，电流表的示数为10 A，则()A．a为电流表，b为电压表B．a为电压表，b为电流表C．线路输送电功率是2 200 WD．线路输送电功率是2.2×106 W解析：电压互感器应并联在电路中，并且是降压变压器，即图中a为电压互感器，由其读数知，输电线上的电压为22 000 V，同理可知输电线上的电流为100 A.答案：BD10．水电站向小山村输电，输送电功率为50 kW ，若以1 100 V 送电，则线路损失为10 kW ，若以3 300 V 送电，则线路损失可降为( )A ．3.3 kWB ．1.1 kWC ．30 kWD ．11 kW解析：由P ＝UI ，ΔP ＝I 2R 可得：ΔP ＝P2U2R ，所以当输送电压增大为原来3倍时，线路损失变为原来的19，即ΔP ＝1.1 kW.答案：B11．如图所示，理想变压器的原、副线圈的匝数比n 1∶n 2＝2∶1，原线圈接正弦式交流电，副线圈接电动机，电动机线圈电阻为R ，当输入端接通电源后，电流表读数为I ，电动机带动一质量为m 的重物以速度v 匀速上升，若电动机因摩擦造成的能量损失不计，则图中电压表的读数为( )A ．4IR ＋mg vI B.mg v I C ．4IRD.14IR ＋mg v I 解析：根据电流与匝数的关系知变压器的输出电流为2I ，电动机消耗的总功率为P 2＝mg v ＋4IR ，又变压器的输入功率P 1＝UI ＝P 2＝mg v ＋4I 2R ，则U ＝mg vI ＋4IR ，故A 项正确．答案：A12．(多选题)如图所示，M是一小型理想变压器，接线柱a、b接在电压u ＝311sin 314t (V)的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R2是半导体热敏传感器(温度升高时R2的电阻减小)，电流表A2安装在值班室，显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，R3为一定值电阻．当传感器R2所在处出现火警时，以下说法中正确的是()A．A1的示数增大，A2的示数减小B．A1的示数不变，A2的示数增大C．V1的示数不变，V2的示数减小D．V1的示数增大，V2的示数增大解析：传感器R2所在处出现火警，温度升高，则R2电阻减小，副线圈负载电阻减小．因输出电压不变，所以副线圈电流增大，则电阻R3两端电压增大，电压表V2的示数减小，电流表A2的示数减小．副线圈电流增大，则原线圈电流增大，但输入电压不变，即电流表A1的示数增大，电压表V1的示数不变．答案：AC第Ⅱ卷(非选择题，共52分)二、计算题(本题有4小题，共52分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)13．(12分)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n＝100匝．穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图甲所示．发电机内阻r＝5.0 Ω，外电路电阻R＝95 Ω.已知感应电动势的最大值E m＝nωΦm，其中Φm为穿过每匝线圈磁通量的最大值．求串联在外电路中的交流电流表(内阻不计)的读数．甲乙解析：从Φ－t图线看出Φm＝1.0×10－2Wb，T＝3.14×10－2s.(2分) 已知感应电动势的最大值E m＝nωΦm，又ω＝2πT.(3分)故电路中电流最大值I m＝E mR＋r＝n·2π·ΦmT(R＋r)＝100×2×3.14×1.0×10－23.14×(95＋5.0)×10－2A＝2 A(4分)交流电流表读数是交变电流的有效值，即I＝I m2＝1.4 A．(3分)答案：1.4 A14．(12分)有一个电子元件，当它两端的电压的瞬时值高于u＝110 2 V 时则导电，低于u＝110 2 V时不导电，若把这个电子元件接到220 V、50 Hz的正弦式交变电流的两端，则它在1 s 内导电多少次？每个周期内的导电时间为多少？解析：由题意知，加在电子元件两端电压随时间变化的图象如图所示，表达式为u ＝2202sin ωt V ．(2分)其中ω＝2πf ，f ＝50 Hz ，T ＝1f ＝0.02 s ，得u ＝2202sin100πt V ．(2分)把u ′＝110 2 V 代入上述表达式得到t 1＝1600 s ，t 2＝5600s(2分) 所以每个周期内的通电时间为Δt ＝2(t 2－t 1)＝4300 s ＝175s ．(3分) 由所画的u －t 图象知，一个周期内导电两次，所以1 s 内导电的次数为n ＝2t T ＝100.(3分)答案：100次 175s 15．(14分)如图所示，变压器原线圈输入电压为220 V ，副线圈输出电压为36 V ，两只灯泡的额定电压均为36 V ，L 1额定功率为12 W ，L 2额定功率为6 W ．求：(1)该变压器的原、副线圈匝数比．(2)两灯均工作时原线圈的电流以及只有L 1工作时原线圈中的电流．解析：(1)由变压比公式得U 1U 2＝n 1n 2(2分) n 1n 2＝22036＝559.(2分) (2)两灯均工作时，由能量守恒得P 1＋P 2＝U 1I 1(3分)I 1＝P 1＋P 2U 1＝12＋6220A ＝0.082 A(2分) 只有L 1灯工作时，由能量守恒得P 1＝U 1I ′1(3分)解得I ′1＝P 1U 1＝12220A ＝0.055 A ．(2分) 答案：(1)55∶9 (2)0.082 A 0.055 A16．(14分)某村在较远的地方建立了一座小型水电站，发电机的输出功率为100 kW ，输出电压为500 V ，输电导线的总电阻为10 Ω，导线上损耗的电功率为4 kW ，该村的用电电压是220 V .(1)输电电路如图所示，求升压、降压变压器的原、副线圈的匝数比；(2)如果该村某工厂用电功率为60 kW ，则该村还可以装“220 V ,40 W”的电灯多少盏？解析：(1)因为P损＝I22R线(2分)所以I2＝P损R线＝4×10310A＝20 A(1分)I1＝PU1＝100×103500A＝200 A(2分)则n1n2＝I2I1＝20200＝110(1分)U3＝U2－I2R线＝(500×10－20×10) V＝4 800 V(2分)则n3n4＝U3U4＝4 800220＝24011.(1分)(2)设还可装灯n盏，据功率相等有P3＝P4(1分)其中P4＝(n×40＋60×103) W(1分)P3＝(100－4) kW＝96 kW(1分)所以n＝900.(2分)答案：(1)1∶10240∶11(2)900盏单元测评(三)传感器(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．关于干簧管，下列说法正确的是()A．干簧管接入电路中相当于电阻的作用B．干簧管是根据热胀冷缩的原理制成的C．干簧管接入电路中相当于开关的作用D．干簧管是作为电控元件以实现自动控制的答案：C2．(多选题)为了保护电脑元件不受损害，在电脑内部有很多传感器，其中最重要的就是温度传感器，常用的温度传感器有两种，一种是用金属做的热电阻，另一种是用半导体做的热敏电阻．关于这两种温度传感器的特点说法正确的是()A．金属做的热电阻随着温度的升高电阻变大B．金属做的热电阻随着温度的升高电阻变小C．用半导体做的热敏电阻随着温度的升高电阻变大D．用半导体做的热敏电阻随着温度的升高电阻变小解析：金属的电阻率随着温度的升高而变大，半导体在温度升高时电阻会变小．答案：AD3．街旁的路灯、江海里的航标都要求在夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的() A．压敏性B．光敏性C．热敏性D．三种特性都利用答案：B4．(多选题)有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻解析：热敏电阻的阻值随温度变化而变化，定值电阻和光敏电阻不随温度变化；光敏电阻的阻值随光照变化而变化，定值电阻和热敏电阻不随之变化．答案：AC5.传感器是一种采集信息的重要器件，如图是由电容器作为传感器来测定压力变化的电路，当待测压力作用于膜片电极上时，下列说法中正确的是()①若F向下压膜片电极，电路中有从a到b的电流②若F向下压膜片电极，电路中有从b到a的电流③若F向下压膜片电极，电路中不会有电流产生④若电流表有示数，说明压力F发生变化⑤若电流表有示数，说明压力F不会发生变化A．②④B．①④C．③⑤D．①⑤解析：当下压时，因为C＝εr S4πkd，d减小，C增大，在U不变时，因为C＝QU，Q增大，从b向a有电流流过，②正确；当F变化时，电容器两板的间距变化，电容变化，电容器上的带电量发生变化，电路中有电流，④正确，故选A.答案：A6.如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，当温度降低时，电阻变大，L为小灯泡，当温度降低时()。

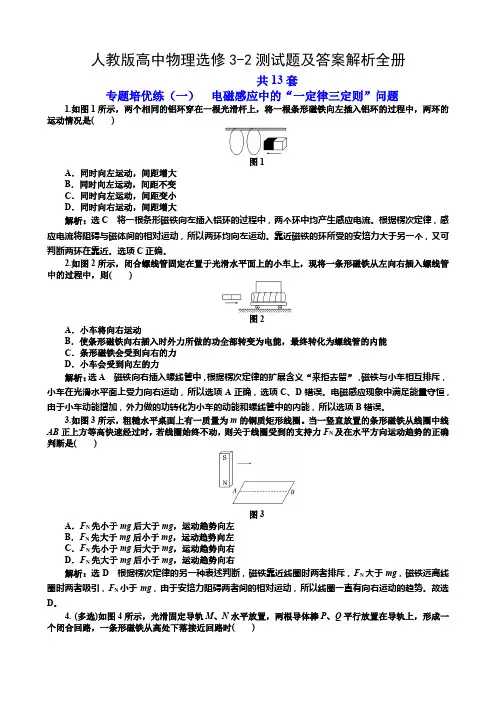

人教版高中物理选修3-2测试题及答案解析全册共13套专题培优练（一）电磁感应中的“一定律三定则”问题1.如图1所示，两个相同的铝环穿在一根光滑杆上，将一根条形磁铁向左插入铝环的过程中，两环的运动情况是()图1A．同时向左运动，间距增大B．同时向左运动，间距不变C．同时向左运动，间距变小D．同时向右运动，间距增大解析：选C将一根条形磁铁向左插入铝环的过程中，两个环中均产生感应电流。

根据楞次定律，感应电流将阻碍与磁体间的相对运动，所以两环均向左运动。

靠近磁铁的环所受的安培力大于另一个，又可判断两环在靠近。

选项C正确。

2.如图2所示，闭合螺线管固定在置于光滑水平面上的小车上，现将一条形磁铁从左向右插入螺线管中的过程中，则()图2A．小车将向右运动B．使条形磁铁向右插入时外力所做的功全部转变为电能，最终转化为螺线管的内能C．条形磁铁会受到向右的力D．小车会受到向左的力解析：选A磁铁向右插入螺线管中，根据楞次定律的扩展含义“来拒去留”，磁铁与小车相互排斥，小车在光滑水平面上受力向右运动，所以选项A正确，选项C、D错误。

电磁感应现象中满足能量守恒，由于小车动能增加，外力做的功转化为小车的动能和螺线管中的内能，所以选项B错误。

3.如图3所示，粗糙水平桌面上有一质量为m的铜质矩形线圈。

当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是()图3A．F N先小于mg后大于mg，运动趋势向左B．F N先大于mg后小于mg，运动趋势向左C．F N先小于mg后大于mg，运动趋势向右D．F N先大于mg后小于mg，运动趋势向右解析：选D根据楞次定律的另一种表述判断，磁铁靠近线圈时两者排斥，F N大于mg，磁铁远离线圈时两者吸引，F N小于mg，由于安培力阻碍两者间的相对运动，所以线圈一直有向右运动的趋势。

故选D。

4. (多选)如图4所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放置在导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时()图4A．P、Q将相互靠拢B．P、Q将相互远离C．磁铁的加速度仍为gD．磁铁的加速度小于g解析：选AD本题考查用楞次定律判断物体的运动情况。

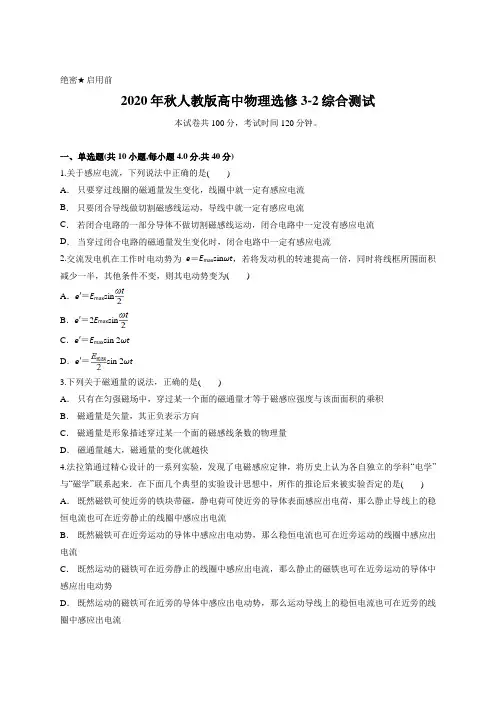

绝密★启用前2020年秋人教版高中物理选修3-2综合测试本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)1.关于感应电流，下列说法中正确的是()A．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流B．只要闭合导线做切割磁感线运动，导线中就一定有感应电流C．若闭合电路的一部分导体不做切割磁感线运动，闭合电路中一定没有感应电流D．当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应电流2.交流发电机在工作时电动势为e＝E max sinωt，若将发动机的转速提高一倍，同时将线框所围面积减少一半，其他条件不变，则其电动势变为()A．e′＝E max sinB．e′＝2E max sinC．e′＝E max sin 2ωtD．e′＝sin 2ωt3.下列关于磁通量的说法，正确的是()A．只有在匀强磁场中，穿过某一个面的磁通量才等于磁感应强度与该面面积的乘积B．磁通量是矢量，其正负表示方向C．磁通量是形象描述穿过某一个面的磁感线条数的物理量D．磁通量越大，磁通量的变化就越快4.法拉第通过精心设计的一系列实验，发现了电磁感应定律，将历史上认为各自独立的学科“电学”与“磁学”联系起来．在下面几个典型的实验设计思想中，所作的推论后来被实验否定的是() A．既然磁铁可使近旁的铁块带磁，静电荷可使近旁的导体表面感应出电荷，那么静止导线上的稳恒电流也可在近旁静止的线圈中感应出电流B．既然磁铁可在近旁运动的导体中感应出电动势，那么稳恒电流也可在近旁运动的线圈中感应出电流C．既然运动的磁铁可在近旁静止的线圈中感应出电流，那么静止的磁铁也可在近旁运动的导体中感应出电动势D．既然运动的磁铁可在近旁的导体中感应出电动势，那么运动导线上的稳恒电流也可在近旁的线圈中感应出电流5.如图所示，一线圈放在通电螺线管的正中间A处，现向右移动到B处，则在移动过程中通过线圈的磁通量如何变化()A．变大B．变小C．不变D．无法确定6.如图所示，理想变压器的输入端通过灯泡L1与输出电压恒定的正弦交流电源相连，副线圈通过导线与两个相同的灯泡L2和L3相连，开始时开关S处于断开状态．当S闭合后，所有灯泡都能发光，下列说法中正确的有()A．副线圈两端电压不变B．灯泡L1亮度变亮，L2的亮度不变C．副线圈中电流变大，灯泡L1变亮，L2变暗D．因为不知变压器原、副线圈的匝数比，所以L1及L2的亮度变化不能判断7.闭合线圈在匀强磁场中绕垂直于磁场方向的轴做匀速转动，产生的交流电瞬时值的表达式为i＝0.2sin 100πt A，从t＝0到第一次出现通过线圈的磁通量变化率最大值的时间为()A．sB．sC．sD．s8.如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内．左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化．规定内圆环a端电势高于b端时，ab间的电压uab为正，下列uab－t图象可能正确的是()A． B．C． D．9.如图所示，甲、乙是规格相同的灯泡，接线柱a，b接电压为U的直流电源时，无论电源的正极与哪一个接线柱相连，甲灯均能正常发光，乙灯完全不亮．当a，b接电压的有效值为U的交流电源时，甲灯发出微弱的光，乙灯能正常发光，则下列判断正确的是()A．与甲灯串联的元件x是电容器，与乙灯串联的元件y是电感线圈B．与甲灯串联的元件x是电感线圈，与乙灯串联的元件y是电容器C．与甲灯串联的元件x是二极管，与乙灯串联的元件y是电容器D．与甲灯串联的元件x是电感线圈，与乙灯串联的元件y是二极管10.如图所示，在匀强磁场中，MN、PQ是两条平行的金属导轨，而ab、cd为串接有电流表和电压表的两根金属棒，当两棒以相同速度向右运动时，正确的是()A．电压表有读数，电流表有读数B．电压表无读数，电流表无读数C．电压表有读数，电流表无读数D．电压表无读数，电流表有读数二、多选题(共4小题,每小题5.0分,共20分)11.(多选)如图所示，矩形线圈abcd放在匀强磁场中，ad＝bc＝l1，ab＝cd＝l2.从图示位置起该线圈以角速度ω绕不同转轴做匀速转动，则()A．以OO′为转轴时，感应电动势e＝Bl1l2ωsinωtB．以O1O1′为转轴时，感应电动势e＝Bl1l2ωsinωtC．以OO′为转轴时，感应电动势e＝Bl1l2ωcosωtD．以OO′为转轴跟以ab为转轴一样，感应电动势e＝Bl1l2ωsin(ωt＋)12.(多选)为了监测变电站向外输电情况，要在变电站安装互感器，其接线如图所示，两变压器匝数分别为n1、n2和n3、n4，a和b是交流电表，则()A．n1＞n2B．n3＞n4C． a为交流电流表，b为交流电压表D． a为交流电压表，b为交流电流表13.(多选)如图所示电路中，L为电感线圈，电阻不计，A、B为两灯泡，则()A．合上S时，A先亮、B后亮B．合上S时，A、B同时亮C．合上S稳定后，A变亮、B熄灭D．断开S时，A熄灭、B重新亮后再熄灭14.(多选)在电磁感应现象中，下列说法中错误的是()A．感应电流的磁场总是阻碍原来磁场的变化B．闭合线框放在变化的磁场中一定能产生感应电流C．闭合线框放在变化的磁场中做切割磁感线运动，一定能产生感应电流D．感应电流的磁场总是跟原来磁场的方向相反三、实验题(共1小题,每小题10.0分,共10分)15.如图甲所示，斯密特触发器可以将连续变化的模拟信号转换为突变的数字信号，当加在它的输入端A的电势逐渐上升到1.6 V，输出端Y会突然从高电平跳到低电平0.25 V，而当输入端A的电势下降到0.8 V时，输出端Y会从低电平跳到高电平3.4 V．如图乙所示是一个温度报警器的简易电路图，R T为热敏电阻，R1为可变电阻(最大阻值为1 kΩ)，蜂鸣器工作电压3 ～5 V，热敏电阻的阻值随温度变化如图丙所示，若要求热敏电阻在感测到80 ℃时报警，则R1应调至________ kΩ；若要求热敏电阻在感测到更高的温度时才报警，R1的阻值应________(选填“增大”、“减小”或“不变”)．甲乙丙四、计算题(共3小题,每小题10.0分,共30分)16.如图甲所示，两根足够长的平行金属导轨MN、PQ相距为L，导轨平面与水平面夹角为α，金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m，导轨处于匀强磁场中，磁场的方向垂直于导轨平面斜向上，磁感应强度大小为B.金属导轨的上端与开关S，阻值为R1的定值电阻和电阻箱R2相连，不计一切摩擦，不计导轨、金属棒的电阻，重力加速度为g.现在闭合开关S，将金属棒由静止释放．(1)判断金属棒ab中电流的方向；(2)若电阻箱R2接入电路的阻值为0，当金属棒下降高度为h时，速度为v，求此过程中定值电阻上产生的焦耳热Q；(3)当B＝0.40 T、L＝0.50 m、α＝37°时，金属棒能达到的最大速度v m随电阻箱R2阻值的变化关系如图乙所示，取g＝10 m/s2，sin 37°＝0.60，cos 37°＝0.80.求R1的大小和金属棒的质量m.17.如图所示，水平金属导轨AB′、CD通过开关S和电源相连，两导轨间距离为L，匀强磁场垂直金属导轨向里，光滑导体杆ab同导轨接触良好，设电源的电压为E，磁感应强度为B，当开关闭合后，ab杆所能达到的最大速度为多大，此时的反电动势为多大？18.如图所示(俯视)，MN和PQ是两根固定在同一水平面上的足够长且电阻不计的平行金属导轨．两导轨间距为L＝0.2 m，其间有一个方向垂直水平面竖直向下的匀强磁场B1＝5.0 T．导轨上NQ之间接一电阻R1＝0.40 Ω，阻值为R2＝0.10 Ω的金属杆垂直导轨放置并与导轨始终保持良好接触．两导轨右端通过金属导线分别与电容器C的两极相连．电容器C紧靠着带小孔a(只能容一个粒子通过)的固定绝缘弹性圆筒．圆筒内壁光滑，筒内有垂直水平面竖直向下的匀强磁场B2，O是圆筒的圆心，圆筒的内半径为r＝0.40 m.(1)用一个大小恒为10 N，平行于MN水平向左的外力F拉金属杆，使杆从静止开始向左运动，问：当金属杆最终匀速运动时杆的速度大小；(2)当金属杆处于(1)问中的匀速运动状态时，电容器C内紧靠极板且正对a孔的D处有一个带正电的粒子从静止开始经电容器C加速后从a孔垂直磁场B2并正对着圆心O进入筒中，该带电粒子与圆筒壁碰撞四次后恰好又从小孔a射出圆筒．已知粒子的比荷＝5×107C/kg，该带电粒子每次与筒壁发生碰撞时电量和能量都不损失，不计粒子重力和空气阻力，则磁感应强度B2多大(结果允许含有三角函数式)．答案解析1.【答案】D【解析】如果线圈不闭合，不能形成回路，所以不能产生感应电流，A错误；闭合线圈只有一部分导线做切割磁感线运动时，才会产生感应电流，B、C错误；当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应电流，D正确．2.【答案】C【解析】电动势的瞬时表达式为e＝E max sinωt，而E max＝NBSω，当ω加倍而S减半时，E max不变，故C正确．3.【答案】C【解析】在匀强磁场中，如果磁场与平面垂直，则穿过某一个面的磁通量等于磁感应强度与该面面积的乘积，A错；磁通量是标量，B错；磁通量大小与磁通量变化快慢无关，D错．4.【答案】A【解析】电磁感应现象的产生条件是：穿过闭合电路的磁通量发生变化．静止导线上的稳恒电流产生恒定的磁场，静止导线周围的磁通量没有发生变化，近旁静止线圈中不会有感应电流产生，A 错．而B、C、D三项中都会产生电磁感应现象，有感应电动势(或感应电流)产生．5.【答案】B【解析】磁通量有正负之分，所以线圈所在位置有两部分磁通量，内部磁感线和外部磁感线方向不同，向右移动过程中内部磁感线条数不变，外部磁感线条数增多，合磁通量减小，故选B.6.【答案】C【解析】当S接通后，输出功率变大，输出电流变大，变压器的输入功率等于输出功率，所以变压器的输入功率变大，输入电流变大，灯泡L1的电压增大，原线圈电压减小，匝数不变，副线圈电压减小，故A错误；由A可知，灯泡L1变亮，L2变暗，故B、D错误，C正确．7.【答案】C【解析】由瞬时值表达式可知角速度ω＝100π，根据周期公式T＝＝s，从t＝0到第一次出现通过线圈的磁通量变化率最大值的时间为＝s.8.【答案】C【解析】在第一个0.25T0时间内，通过大圆环的电流为顺时针逐渐增加，由楞次定律可判断内环内a端电势高于b端，因电流的变化率逐渐减小故内环的电动势逐渐减小；同理在第0.25T0－0.5T0时间内，通过大圆环的电流为顺时针逐渐减小，由楞次定律可判断内环内a端电势低于b端，因电流的变化率逐渐变大故内环的电动势逐渐变大，故选项C正确．9.【答案】B【解析】由a，b接直流时的现象可知，元件x“通直流”，元件y“隔直流”，由A，B接交流电源时的现象可知，元件x“阻交流”，元件y“通交流”，根据电容器和电感线圈的特点，元件x是电感线圈，元件y是电容器，选项B正确．10.【答案】B【解析】两棒以相同的速度向右运动，回路abdc的磁通量保持不变，所以回路中没有感应电流，故两表均无读数．选项B正确．11.【答案】CD【解析】以O1O1′为轴转动时，磁通量不变，不产生交变电流．无论以OO′为轴还是以ab为轴转动，感应电动势的最大值都是Bl1l2ω.由于是从与磁场平行的面开始计时，产生的是余弦式交变电流，故C、D正确．12.【答案】AD【解析】由电路连接方式可知，左图是电压互感器，把高电压经过变压器降压后测量，所以n1＞n2，a为交流电压表，右图为电流互感器，把大电流经过变压器减为小电流再测量，所以n3＜n4，b为交流电流表．13.【答案】BCD【解析】合上S时，电路中立即就有了电流，故灯泡A、B同时变亮，但通过线圈的电流增加，线圈会产生自感电动势，故线圈的电流缓慢增加；当电流稳定后，线圈相当于直导线，灯泡B被短路，故开关闭合后，A、B同时亮，但B逐渐熄灭，而A更亮，故A错误，B、C正确；断开S时，A灯立即熄灭，线圈产生自感电动势和灯泡B构成闭合电路，B灯先闪亮后逐渐变暗，故D正确．14.【答案】BCD【解析】由楞次定律可知，感应电流的磁场阻碍的是原磁通量的变化，并不一定与原磁场方向相反，故选项A正确、选项D错误；若闭合线框平行于磁场放置，则无论是磁场变化，还是线框做切割磁感线的运动，穿过闭合线框的磁通量都不变，都不会有感应电流产生．所以选项B、C均错误．故选B、C、D.15.【答案】0.42减小【解析】热敏电阻在80 ℃时的电阻是R T＝80 Ω，斯密特触发器输入端A的电势是0.8 V时，输出端Y的电压为3.4 V，这时蜂鸣器开始工作．由串联电路分压特点知：＝＝所以R1＝80×Ω＝420 Ω＝0.42 kΩ由热敏电阻的阻值随温度变化的图象可知，温度升高时，热敏电阻的阻值减小，而斯密特触发器输入端的电压仍保持不变，则电阻R1的阻值应减小．16.【答案】(1)b到a(2)mgh－mv2(3)2.0 Ω0.1 kg【解析】(1)由右手定则可知，金属棒ab中的电流方向为b到a.(2)由能量守恒定律可知，金属棒减小的重力势能等于增加的动能和电路中产生的焦耳热mgh＝mv2＋Q解得：Q＝mgh－mv2(3)设最大速度为v m时，切割磁感线产生的感应电动势E＝BLv m由闭合电路欧姆定律得：I＝从b端向a端看，金属棒受力如图所示：金属棒达到最大速度时满足mg sinα－BIL＝0由以上三式得最大速度：v m＝R2＋R1图象斜率k＝m/(s·Ω)＝15 m/(s·Ω)，纵截距b＝30 m/s则：R1＝b＝k解得：R1＝2.0 Ωm＝0.1 kg.17.【答案】最大速度为反电动势为E【解析】ab做加速度减小的加速运动，当速度最大安培力为0，电流为0，则：BLv＝E 得：v＝，反电动势为E.18.【答案】(1)v＝5 m/s(2)①每段轨迹圆弧对应的圆心角为θ＝π－＝得：B2＝tan×10－3T②每段轨迹圆弧对应的圆心角为θ′＝π－＝，将数据代式得B2′＝tan×10－3T.【解析】(1)金属杆先做加速度变小的加速运动，最终以最大速度匀速运动．设杆匀速运动时速度为v，F＝B1IL，E＝B1LvI＝将已知数据代入得：v＝5 m/s(2)设杆匀速运动时C两极板间的电压为U，带电粒子进入圆筒的速率为v1.在磁场中作匀速圆周运动的半径为R，由于C与电阻R1并联，据欧姆定律得U＝IR1＝4.0 V据动能定理有qU＝mv带电粒子在磁场中作匀速圆周运动qv1B2＝m由于带电粒子与圆筒壁碰撞时无电量和能量损失，那么每次碰撞前后粒子速度大小不变．速度方向总是沿着圆筒半径方向，4个碰撞点与小孔a恰好将圆筒壁五等分，粒子在圆筒内的轨迹具有对称性，由5段相同的圆弧组成，设每段轨迹圆弧对应的圆心角为θ，则由几何关系可得：＝tan()．有两种情形符合题意(如图所示)：①每段轨迹圆弧对应的圆心角为θ＝π－＝得：B2＝tan×10－3T②每段轨迹圆弧对应的圆心角为θ′＝π－＝.将数据代式得B2′＝tan×10－3T.。

最新人教版高中物理选修3-2测试题全套及答案第四章电磁感应单元知能评估(A卷) 1．图中能产生感应电流的是()解析：根据产生感应电流的条件为，A中，电路没闭合，无感应电流；B中，面积增大，闭合电路的磁通量增大，有感应电流；C中，穿过线圈的磁感线相互抵消Φ＝0，Φ恒为零，无感应电流；D中，磁通量不发生变化，无感应电流．答案： B2．在图中，若回路面积从S＝8 m2变到S t＝18 m2，磁感应强度B同时从B0＝0.1 T方向垂直纸面向里变到B t＝0.8 T方向垂直纸面向外，则回路中的磁通量的变化量为()A．7 Wb B．13.6 WbC．15.2 Wb D．20.6 Wb解析：因为B、S都变化．所以可用后来的磁通量减去原来的磁通量．取后来的磁通量为正．ΔΦ＝Φt－Φ0＝B t S t－(－B0S0)＝0.8×18 Wb－(－0.1×8)Wb＝15.2 Wb，故C对．答案： C3．在一根较长的铁钉上，用漆包线绕上两个线圈A、B，将线圈B的两端接在一起，并把CD段直漆包线沿南北方向放置在静止的小磁针的上方，如图所示．下列判断正确的是()A．开关闭合时，小磁针不发生转动B．开关闭合时，小磁针的N极垂直纸面向里转动C．开关断开时，小磁针的N极垂直纸面向里转动D．开关断开时，小磁针的N极垂直纸面向外转动解析：开关保持接通时，A内电流的磁场向右；开关断开时，穿过B的磁感线的条数向右减少，因此感应电流的磁场方向向右，感应电流的方向由C到D，CD下方磁感线的方向垂直纸面向里，小磁针N极向里转动．答案： C4．如图所示，竖直平面内有一金属环，半径为a，总电阻为R(指拉直时两端的电阻)，磁感应强度为B的匀强磁场垂直穿过环平面，在环的最高点A用铰链连接长度为2a、电阻为R 2的导体棒AB ，AB 由水平位置紧贴环面摆下，当摆到竖直位置时，B 点的线速度为v ，则这时AB 两端的电压大小为( )A.Ba v 3B.Ba v 6C.2Ba v 3 D ．Ba v解析： 由题意可得：E ＝B ×2a ×12v ，U AB ＝E 14R ＋12R ×14R ＝Ba v 3，选项A 正确． 答案： A5．如图所示，ab 为一金属杆，它处在垂直于纸面向里的匀强磁场中，可绕a 点在纸面内转动；s 为以a 为圆心位于纸面内的金属圆环；在杆转动过程中，杆的b 端与金属环保持良好接触；A 为电流表，其一端与金属环相连，一端与a 点良好接触．当杆沿顺时针方向转动时，某时刻ab 杆的位置如图，则此时刻( )A ．有电流通过电流表，方向由c →d ；作用于ab 的安培力向右B ．有电流通过电流表，方向由c →d ；作用于ab 的安培力向左C ．有电流通过电流表，方向由d →c ；作用于ab 的安培力向右D ．无电流通过电流表，作用于ab 的安培力为零解析： ab 杆切割磁感线，回路中产生感应电流，由右手定则可判知，ab 中感应电流方向a →b ，所以电流表中感应电流的方向由c →d .再根据左手定则，ab 所受安培力向右，A 项正确．答案： A6.如图所示，“U”形金属框架固定在水平面上，金属杆ab 与框架间无摩擦，整个装置处于竖直方向的磁场中．若因磁场的变化，使杆ab 向右运动，则磁感应强度( )A ．方向向下并减小B ．方向向下并增大C ．方向向上并增大D ．方向向上并减小解析： 因磁场变化，发生电磁感应现象，杆ab 中有感应电流产生，而使杆ab 受到磁场力的作用，并发生向右运动．而ab 向右运动，使得闭合回路中磁通量有增加的趋势，说明原磁场的磁通量必定减弱，即磁感应强度正在减小，与方向向上、向下无关．答案： AD7．如图所示，一磁铁用细线悬挂，一闭合铜环用手拿着静止在与磁铁上端面相平处，松手后铜环下落．在下落到和下端面相平的过程中，以下说法正确的是( )A ．环中感应电流方向从上向下俯视为先顺时针后逆时针B ．环中感应电流方向从上向下俯视为先逆时针后顺时针C ．悬线上拉力先增大后减小D ．悬线上拉力一直大于磁铁重力解析： 穿过环的磁场向上且磁通量先增加后减小，由楞次定律可判出从上向下看电流先顺时针后逆时针；同时环受到阻碍其相对运动向上的阻力，由牛顿第三定律知：磁铁受到向下的反作用力，故悬线上拉力大于磁铁重力．答案： AD8.如图所示，L 为一纯电感线圈(即电阻为零)，A 是一灯泡，下列说法正确的是( )A ．开关S 接通瞬间，无电流通过灯泡B ．开关S 接通后，电路稳定时，无电流通过灯泡C ．开关S 断开瞬间，无电流通过灯泡D ．开关S 接通瞬间及接通稳定后，灯泡中均有从a 到b 的电流，而在开关S 断开瞬间，灯泡中有从b 到a 的电流解析： 开关S 接通瞬间，灯泡中的电流从a 到b ，线圈由于自感作用，通过它的电流将逐渐增加．开关S 接通后，电路稳定时，纯电感线圈对电流无阻碍作用，将灯泡短路，灯泡中无电流通过．开关S 断开的瞬间，由于线圈的自感作用，线圈中原有向右的电流将逐渐减小，该电流从灯泡中形成回路，故灯泡中有从b 到a 的瞬间电流．答案： B9．如图所示，边长为L 、总电阻为R 的正方形线框abcd 放置在光滑水平桌面上，其bc 边紧靠磁感应强度为B 、宽度为2L 、方向竖直向下的有界匀强磁场的边缘．现使线框以初速度v 0匀加速通过磁场，下列图线中能定性反映线框从进入到完全离开磁场的过程中，线框中的感应电流的变化的是( )解析： 线框以初速度v 0匀加速通过磁场，由E ＝BL v ，i ＝E R 知线框进出磁场时产生的电流应该是均匀变化的，由楞次定律可判断出感应电流的方向，对照选项中各图可知应选A.答案： A10.如图所示，相距为L 的两条足够长的光滑平行金属导轨与水平面的夹角为θ，上端接有定值电阻R ，匀强磁场垂直于导轨平面，磁感应强度为B .将质量为m 的导体棒由静止释放，当速度达到v 时开始匀速运动，此时对导体棒施加一平行于导轨向下的拉力，并保持拉力的功率恒为P ，导体棒最终以2v 的速度匀速运动．导体棒始终与导轨垂直且接触良好，不计导轨和导体棒的电阻，重力加速度为g ，下列选项正确的是( )A ．P ＝2mg v sin θB ．P ＝3mg v sin θC ．当导体棒速度达到v 2时加速度大小为g 2sin θ D ．在速度达到2v 以后匀速运动的过程中，R 上产生的焦耳热等于拉力所做的功解析： 导体棒由静止释放，速度达到v 时，回路中的电流为I ，则根据共点力的平衡条件，有mg sin θ＝BIL .对导体棒施加一平行于导轨向下的拉力，以2v 的速度匀速运动时，则回路中的电流为2I ，则根据平衡条件，有F ＋mg sin θ＝B ·2IL 所以拉力F ＝mg sin θ，拉力的功率P ＝F ×2v ＝2mg v sin θ，故选项A 正确，选项B 错误；当导体棒的速度达到v 2时，回路中的电流为I 2，根据牛顿第二定律，得mg sin θ－B I 2L ＝ma ，解得a ＝g 2sin θ，选项C 正确；当导体棒以2v 的速度匀速运动时，根据能量守恒定律，重力和拉力所做的功之和等于R 上产生的焦耳热，故选项D 错误．答案： AC11．如图甲所示，不计电阻的平行金属导轨竖直放置，导轨间距为L ＝1 m ，上端接有电阻R ＝3 Ω，虚线OO ′下方是垂直于导轨平面的匀强磁场．现将质量m ＝0.1 kg 、电阻r ＝1 Ω的金属杆ab ，从OO ′上方某处垂直导轨由静止释放，杆下落过程中始终与导轨保持良好接触，杆下落过程中的v －t 图象如图乙所示(取g ＝10 m/s 2)．求：(1)磁感应强度B 的大小．(2)杆在磁场中下落0.1 s 的过程中电阻R 产生的热量．解析： (1)由图象知，杆自由下落0.1 s 进入磁场以v ＝1.0 m/s 做匀速运动产生的电动势E ＝BL v杆中的电流I ＝E R ＋r杆所受安培力F 安＝BIL由平衡条件得mg ＝F 安代入数据得B ＝2 T.(2)电阻R 产生的热量Q ＝I 2Rt ＝0.075 J.答案： (1)2 T (2)0.075 J12.在光滑绝缘水平面上，电阻为0.1 Ω、质量为0.05 kg 的长方形金属框abcd ，以10 m/s 的初速度向磁感应强度B ＝0.5 T 、方向垂直水平面向下、范围足够大的匀强磁场滑去．当金属框进入磁场到达如图所示位置时，已产生1.6 J 的热量．(1)在图中ab 边上标出感应电流和安培力方向，并求出在图示位置时金属框的动能．(2)求图示位置时金属框中感应电流的功率．(已知ab 边长L ＝0.1 m)解析： (1)ab 边上感应电流的方向b →a ，安培力方向向左，金属框从进入磁场到图示位置能量守恒得：12m v 20＝12m v 2＋Q ，E k ＝12m v 2＝12m v 20－Q ＝12×0.05×102 J －1.6 J ＝0.9 J. (2)金属框在图示位置的速度为v ＝2E k m ＝2×0.90.05 m/s ＝6 m/s.E ＝Bl v ，I ＝E R ＝Bl v R ＝0.5×0.1×60.1A ＝3 A ．感应电流的功率P ＝I 2R ＝32×0.1 W ＝0.9 W. 答案： (1)电流的方向b →a . 安培力的方向向左 0.9 J (2)0.9 W第四章 电磁感应 单元知能评估(B 卷)(本栏目内容，在学生用书中以独立形式分册装订！)1．如图所示为用导线做成的圆形回路与一直导线构成的几种位置组合(A 、B 、C 中直导线都与圆形线圈在同一平面内，O 点为线圈的圆心，D 中直导线与圆形线圈垂直，并与中心轴重合)，其中当切断直导线中的电流时，闭合回路中会有感应电流产生的是( )解析： 在B 、C 中，穿过圆形回路的磁通量不为零，当切断导线中的电流时，磁通量减少，所以有感应电流产生；而A、D中穿过圆形回路的磁通量为零且无变化，所以没有感应电流产生．答案：BC2．在空间某处存在一变化的磁场，则()A．在磁场中放一闭合线圈，线圈中一定会产生感应电流B．在磁场中放一闭合线圈，线圈中不一定产生感应电流C．在磁场中不放闭合线圈，在变化的磁场周围一定不会产生电场D．在磁场中不放闭合线圈，在变化的磁场周围一定会产生电场解析：根据感应电流的产生条件，只有穿过闭合线圈的磁通量发生变化，线圈中才产生感应电流，A错，B对；变化的磁场产生感生电场，与是否存在闭合线圈无关，C错，D 对．答案：BD3．如图所示，光滑导电圆环轨道竖直固定在匀强磁场中，磁场方向与轨道所在平面垂直，导体棒ab的两端可始终不离开轨道无摩擦地滑动，当ab由图示位置释放，直到滑到右侧虚线位置的过程中，关于ab棒中的感应电流情况，正确的是()A．先有从a到b的电流，后有从b到a的电流B．先有从b到a的电流，后有从a到b的电流C．始终有从b到a的电流D．始终没有电流产生解析：ab与被其分割开的每个圆环构成的回路，在ab棒运动过程中，磁通量都保持不变，无感应电流产生．答案： D4．如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′轴．则关于这三点的磁感应强度B a、B b、B c的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系，下列判断正确的是() A．B a＝B b＝B c，Φa＝Φb＝ΦcB．B a＞B b＞B c，Φa＜Φb＜ΦcC．B a＞B b＞B c，Φa＞Φb＞ΦcD．B a＞B b＞B c，Φa＝Φb＝Φc解析：根据通电螺线管产生的磁场特点，B a＞B b＞B c，由Φ＝BS，可得Φa＞Φb＞Φc，故C正确．答案： C5．闭合线圈abcd 运动到如图所示的位置时，bc 边所受到的磁场力的方向向下，那么线圈的运动情况是()A ．向左平动进入磁场B ．向右平动进入磁场C ．向上平动D ．向下平动解析： 当bc 受力向下时，说明感应电流方向由b 指向c ，当向左进入磁场时，磁通量增加，感应电流的磁场方向应该与原磁场方向相反，垂直纸面向里，用右手螺旋定则可以判断感应电流方向为顺时针方向．答案： A6.在如图所示的电路中，a 、b 为两个完全相同的灯泡，L 为自感线圈，E为电源，S 为开关．关于两灯泡点亮和熄灭的先后次序，下列说法正确的是( )A ．合上开关，a 先亮，b 后亮；断开开关，a 、b 同时熄灭B ．合上开关，b 先亮，a 后亮；断开开关，a 先熄灭，b 后熄灭C ．合上开关，b 先亮，a 后亮；断开开关，a 、b 同时熄灭D ．合上开关，a 、b 同时亮；断开开关，b 先熄灭，a 后熄灭解析： 当合上开关时，由于线圈L 要产生自感电动势阻碍电流的增加，因此b 先亮a 后亮；当断开开关时，a 、b 和L 构成串联回路，L 中要产生自感电动势，阻碍电流减小，因此a 、b 两灯不是立即熄灭，而是逐渐变暗，最后同时熄灭．故正确答案为C.答案： C7.如图所示，由均匀导线制成的，半径为R 的圆环，以v 的速度匀速进入一磁感应强度大小为B 的匀强磁场．当圆环运动到图示位置(∠aOb ＝90°)时，a 、b 两点的电势差为( ) A.2BR v B.22BR v C.24BR v D.324BR v 解析： 整个圆环电阻是R ，其外电阻是圆环的3/4，即磁场外的部分，而磁场内切割磁感线有效长度是2R ，其相当于电源，E ＝B ·2R ·v ，根据欧姆定律可得U ＝34R R E ＝324BRv ，D 正确．答案： D8．如图所示，A为水平放置的橡胶圆盘，在其侧面带有负电荷，在A正上方用丝线悬挂一个金属圆环B(丝线在B上面未画出)，使B的环面在水平面上与圆盘平行，其轴线与橡胶盘A的轴线O1O2重合．在橡胶盘A绕其轴线O1O2按图中箭头方向减速转动的过程中，金属圆环B有()A．扩大半径的趋势，丝线受到的拉力增大B．扩大半径的趋势，丝线受到的拉力减小C．缩小半径的趋势，丝线受到的拉力减小D．缩小半径的趋势，丝线受到的拉力增大解析：因为橡胶盘A减速转动，所以其侧面负电荷转动形成的环形电流越来越小．这个环形电流在它的上部产生的磁场也越来越弱．根据楞次定律，圆环B有靠近A，并且增大自身圆环的面积即有扩大半径的趋势，这样才能阻碍通过它的磁通量的减少．B要靠近A，就使丝线对B的拉力增大，故选项A对．答案： A9．矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图所示．若规定顺时针方向为感应电流i的正方向，下列各图中正确的是()解析：0～1 s内磁感应强度均匀增加，由楞次定律知感应电流方向为逆时针，即感应电流方向与规定的正方向相反，为负值，又由法拉第电磁感应定律E ＝n ΔΦΔt及闭合电路欧姆定律知，感应电流i 为定值；1～2 s 内磁感应强度均匀减小，同理可判断感应电流为顺时针方向，大小不变；2～3 s 内磁感应强度反方向均匀增加，同理可判断感应电流为顺时针方向，大小不变；3～4 s 内磁场方向垂直纸面向外，且均匀减小，同理可判断感应电流为逆时针方向，大小不变，故选项D 正确．答案： D10．如图所示，矩形线圈处于匀强磁场中，当磁场分别按图(1)图(2)两种方式变化时，t 0时间内线圈产生的电能及通过线圈某一截面的电荷量分别有W 1、W 2、q 1、q 2表示，则下列关系式正确的是( )A ．W 1＝W 2 q 1＝q 2B ．W 1>W 2 q 1＝q 2C ．W 1<W 2 q 1<q 2D ．W 1>W 2 q 1>q 2解析： 接两种方式变化时，根据W ＝Eq ，q ＝It ＝ΔΦR ，E ＝ΔB ·S Δt 和q ＝ΔΦR ＝ΔB ·S R，线圈中产生的感应电动势相同，所以t 0时间内线圈产生的电能及通过线圈某一截面的电荷量都相同，A 项正确．答案： A11．水平放置的平行金属框架宽L ＝0.2 m ，质量为m ＝0.1 kg 的金属棒ab 放在框架上，并且与框架的两条边垂直．整个装置放在磁感应强度B ＝0.5 T ，方向垂直框架平面的匀强磁场中，如图所示．金属棒ab 在F ＝2 N 的水平向右的恒力作用下由静止开始运动．电路中除R ＝0.05 Ω外，其余电阻、摩擦阻力均不考虑．试求当金属棒ab 达到最大速度后，撤去外力F ，此后感应电流还能产生的热量．(设框架足够长)解析： 当金属棒ab 所受恒力F 与其所受磁场力相等时，达到最大速度v m .由F ＝B 2L 2v m R 解得：v m ＝FR B 2L 2＝10 m/s. 此后，撤去外力F ，金属棒ab 克服磁场力做功，使其机械能向电能转化，进而通过电阻R 发热，此过程一直持续到金属棒ab 停止运动．所以，感应电流在此过程中产生的热量等于金属棒损失的机械能，即Q ＝12m v 2m ＝5 J. 答案： 5 J12．如图所示，匀强磁场B ＝0.1 T ，金属棒AB 长0.4 m ，与框架宽度相同，电阻为13Ω，框架电阻不计，电阻R 1＝2 Ω，R 2＝1 Ω，当金属棒以5 m/s 的速度匀速向左运动时，求：(1)流过金属棒的感应电流多大？(2)若图中电容器 C 为0.3 μF ，则充电量多少？解析： (1)由E ＝BL v 得E ＝0.1×0.4×5 V ＝0.2 VR ＝R 1·R 2R 1＋R 2＝2×12＋1Ω＝23 Ω I ＝E R ＋r ＝0.223＋13A ＝0.2 A. (2)路端电压U ＝IR ＝0.2×23 V ＝0.43V Q ＝CU 2＝CU ＝0.3×10－6×0.43C ＝4×10－8 C 答案： (1)0.2 A (2)4×10－8 C第五章 交变电流 单元知能评估(A 卷)1．下面是几种常见电流随时间的变化图线，其中属于交流的有( )解析： 从图线特点可以看出，只有D 中电流只有正值无负值，方向没有改变；A 、B 、C 方向都发生变化，均为交流．答案： ABC2．理想变压器的原、副线圈中一定相同的物理量有( )A ．交流电的频率B ．磁通量的变化率C ．功率D ．交流电的峰值解析： 理想变压器没有漏磁，没有能量损失，所以原、副线圈中磁通量变化率相同，原、副线圈中功率相同，B 、C 正确；变压器的原理是互感现象，其作用是改变电压峰值不改变频率，A 正确，D 错误．答案： ABC3．将阻值为5 Ω的电阻接到内阻不计的交流电源上，电源电动势随时间变化的规律如图所示．下列说法正确的是( )A ．电路中交变电流的频率为0.25 HzB ．通过电阻的电流为 2 AC ．电阻消耗的电功率为2.5 WD ．用交流电压表测得电阻两端的电压是5 V解析： 电路中交变电流的频率f ＝1T＝25 Hz ，A 错；通过电阻的电流应为有效值：I ＝U R ＝552＝22 A ，用交流电压表测得电阻两端的电压是522V ，B 、D 错；电阻消耗的电功率P ＝I 2R ＝2.5 W ，C 对．答案： C4．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图甲所示，则下列说法中正确的是( )A ．t ＝0时刻线圈平面与中性面垂直B ．t ＝0.01 s 时刻Φ的变化率达到最大C ．0.02 s 时刻感应电动势达到最大D ．该线圈相应的感应电动势图象如图乙所示解析： 由Φ－t 图知，在t ＝0时，Φ最大，即线圈处于中性面位置，此时e ＝0，故A 、D 两项错误；由图知T ＝0.04 s ，在t ＝0.01 s 时，Φ＝0，ΔΦΔt最大，e 最大，则B 项正确；在t ＝0.02 s 时，Φ最大，ΔΦΔt＝0，e ＝0，则C 项错． 答案： B5．如图所示，L 1和L 2是高压输电线，甲、乙是两只互感器(理想变压器)，若已知n 1∶n 2＝1 000∶1，n 3∶n 4＝1∶100，图中电压表示数为220 V ，电流表示数为10 A ，则高压输电线的输送电功率为( )A ．2.2×103 WB ．2.2×10－2 WC ．2.2×108 WD ．2.2×104 W解析：答案： C6．如图所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为n 2，初级线圈的两端a 、b 接正弦交流电源，电压表V 的示数为220 V ，负载电阻R ＝44 Ω，电流表A 1的示数为0.20 A ．下列判断中正确的是( )A ．初级线圈和次级线圈的匝数比为2∶1B ．初级线圈和次级线圈的匝数比为5∶1C ．电流表A 2的示数为1.0 AD ．电流表A 2的示数为0.4 A解析： 由题意可求得初级线圈的功率，利用理想变压器初、次级线圈中的功率相等可求得次级线圈中的电流，再利用初、次级线圈中的电流之比可求得两线圈的匝数比．由电压表V 示数和电流表A 1的示数可得初级线圈中的功率P 1＝U 1I 1，P 1＝P 2＝I 22R ，所以电流表A 2的示数为I 2＝U 1I 1R ＝220×0.244 A ＝1.0 A ，C 正确；初级线圈和次级线圈的匝数比n 1n 2＝I 2I 1＝51，B 正确． 答案： BC7．随着社会经济的发展，人们对能源的需求也日益扩大，节能变得越来越重要．某发电厂采用升压变压器向某一特定用户供电，用户通过降压变压器用电，若发电厂输出电压为U 1，输电导线总电阻为R ，在某一时段用户需求的电功率为P 0，用户的用电器正常工作的电压为U 2.在满足用户正常用电的情况下，下列说法正确的是( )A ．输电线上损耗的功率为P 20R U 22B ．输电线上损耗的功率为P 20R U 21C ．若要减少输电线上损耗的功率可以采用更高的电压输电D ．采用更高的电压输电会降低输电的效率解析： 设发电厂输出功率为P ，则输电线上损耗的功率ΔP ＝P －P 0，ΔP ＝I 2R ＝P 2R U 21，A 、B 项错误；采用更高的电压输电，可以减小导线上的电流，故可以减少输电线上损耗的功率，C 项正确；采用更高的电压输电，输电线上损耗的功率减少，则发电厂输出的总功率减少，故可提高输电的效率，D 项错误．答案： C8．某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L 1由火线和零线并行绕成．当右侧线圈L 2中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K ，从而切断家庭电路．仅考虑L 1在铁芯中产生的磁场，下列说法正确的有( )A ．家庭电路正常工作时，L 2中的磁通量为零B ．家庭电路中使用的电器增多时，L 2中的磁通量不变C ．家庭电路发生短路时，开关K 将被电磁铁吸起D ．地面上的人接触火线发生触电时，开关K 将被电磁铁吸起解析： 由于零线、火线中电流方向相反，产生磁场方向相反，所以家庭电路正常工作时，L 2中的磁通量为零，选项A 正确；家庭电路短路和用电器增多时均不会引起L 2的磁通量的变化，选项B 正确，C 错误；地面上的人接触火线发生触电时，线圈L 1中磁场变化引起L 2中磁通量的变化，产生感应电流，吸起K ，切断家庭电路，选项D 正确．答案： ABD9．一根电阻丝接入100 V 的恒定电流电路中，在1 min 内产生的热量为Q ，同样的电阻丝接入正弦交变电流的电路中，在2 min 内产生的热量也为Q ，则该交流电压的峰值是( )A ．141.4 VB ．100 VC ．70.7 VD ．50 V解析： 由有效值定义得U 2R ·t ＝U 2有R ·2t ，得：U 有＝22U U 峰＝2U 有＝2·22U ＝U ＝100 V. 所以B 对，A 、C 、D 错．答案： B10．如图所示，理想变压器的原线圈两端输入的交变电压保持恒定．则当开关S 合上时，下列说法正确的是( )A ．电压表的示数变小B ．原线圈的电流增大C ．流过R 1的电流不变D ．变压器的输入功率减小解析： 本题考查交流电．由于原、副线圈两端电压不变，当开关S 闭合时，回路中总电阻减小，根据闭合电路欧姆定律可知干路上电流增加，但并联电路两端电压不变，选项A 错误，B 正确；由于R 1两端电压不变，由部分电路欧姆定律可知，通过R 1的电流不变，选项C 正确；由于理想变压器输入功率与输出功率相等，输出电压不变，电流增加，输出功率增加，选项D 错误．答案： BC11.如图所示，在匀强磁场中有一个内阻r ＝3 Ω、面积S ＝0.02 m 2的半圆形导线框可绕OO ′轴旋转．已知匀强磁场的磁感应强度B ＝52πT ．若线框以ω＝100 π rad/s 的角速度匀速转动，且通过电刷给“6 V,12 W”的小灯泡供电，则：(1)若从图示位置开始计时，求线框中感应电动势的瞬时值表达式；(2)从图示位置开始，线框转过90°的过程中，流过导线横截面的电荷量是多少？该电荷量与线框转动的快慢是否有关？(3)由题所给已知条件，外电路所接小灯泡能否正常发光？如不能，则小灯泡实际功率为多大？解析： (1)线圈转动时产生感应电动势的最大值E m ＝BSω＝10 2 V ，则感应电动势的瞬时值表达式e ＝E m cos ωt＝10 2 cos 100 πt V.(2)线圈转过90°过程中，产生的平均电动势E ＝ΔΦΔt ＝2BSωπ灯泡电阻R ＝U 20P 0＝3 Ω故流过的电荷量q ＝ER ＋r ·14T ＝BS R ＋r ＝2 C 与线框转动的快慢无关．(3)线圈产生的电动势的有效值E ＝E m 2＝10 V 灯泡两端电压U ＝E R ＋rR ＝5 V ＜6 V 故灯泡不能正常发光，其实际功率P ＝U 2R ＝253W ≈8.3 W. 答案： (1)e ＝10 2 cos 100 πt V (2)260πC 无关 (3)8.3 W12．某兴趣小组设计了一种发电装置，如图所示．在磁极和圆柱状铁芯之间形成的两磁场区域的圆心角α均为49π，磁场均沿半径方向．匝数为N 的矩形线圈abcd 的边长ab ＝cd ＝l 、bc ＝ad ＝2l .线圈以角速度ω绕中心轴匀速转动，bc 和ad 边同时进入磁场．在磁场中，两条边所经过处的磁感应强度大小均为B 、方向始终与两边的运动方向垂直．线圈的总电阻为r ，外接电阻为R .求：(1)线圈切割磁感线时，感应电动势的大小E m ；(2)线圈切割磁感线时，bc 边所受安培力的大小F ；(3)外接电阻上电流的有效值I .解析： (1)bc 、ad 边的运动速度v ＝ωl 2感应电动势E m ＝4NBl v解得E m ＝2NBl 2ω.(2)电流I m ＝E m r ＋R安培力F ＝2NBI m l解得F ＝4N 2B 2l 3ωr ＋R(3)一个周期内，通电时间t ＝49TR 上消耗的电能W ＝I 2m Rt 且W ＝I 2RT解得I ＝4NBl 2ω3(r ＋R )答案： (1)2NBl 2ω (2)4N 2B 2l 3ωr ＋R (3)4NBl 2ω3(r ＋R )第五章 交变电流 单元知能评估(B 卷)(本栏目内容，在学生用书中以独立形式分册装订！)1．如图所示，一矩形线圈abcd ，已知ab 边长为l 1，bc 边长为l 2，在磁感应强度为B 的匀强磁场中绕OO ′轴以角速度ω从图示位置开始匀速转动，则t 时刻线圈中的感应电动势为( )A ．0.5Bl 1l 2ωsin ωtB ．0.5Bl 1l 2ωcos ωtC ．Bl 1l 2ωsin ωtD ．Bl 1l 2ωcos ωt解析： 线圈从图示位置开始转动，电动势瞬时值表达式为e ＝E m cos ωt ，由题意，E m ＝BSω＝Bl 1l 2ω，所以e ＝Bl 1l 2ωcos ωt .答案： D2.如图所示，L 为一根无限长的通电直导线，M 为一金属环，L 通过M 的圆心并与M 所在的平面垂直，且通以向上的电流I ，则( )A ．当L 中的电流发生变化时，环中有感应电流B ．当M 左右平移时，环中有感应电流C ．当M 保持水平，在竖直方向上下移动时环中有感应电流D ．只要L 与M 保持垂直，则以上几种情况，环中均无感应电流解析： 图中金属环所在平面与磁感线平行，穿过金属环的磁通量为零．无论I 变化，还是M 上下移动或左右平移，金属环所在平面一直保持与磁感线平行，磁通量一直为零，不产生感应电流，D 正确．答案： D3.如图所示，两个相同的铝环套在一根光滑杆上，将一条形磁铁向左插入铝环的过程中，两环的运动情况是( )A ．同时向左运动，间距增大B ．同时向左运动，间距不变C ．同时向左运动，间距变小D ．同时向右运动，间距增大解析： 两环中产生的感应电流的磁场阻碍磁铁的相对运动，故两环均向左运动，又由于左环中感应电流比右环小，且磁铁在左环处的磁感应强度更小一些，所以右环比左环向左运动的快一些，故两环的间距变小，应选C.答案： C。

高二物理选修3-2综合复习试题（1）一、单项选择题：本题共8小题，每小题3分，共24分。

在每小题给出的四个选项中，只有一个选项正确，选对的得4分，有选错的或不选的得0分。

1、关于电磁感应，下列说法正确的是（）A ．导体相对磁场运动，导体内一定会产生感应电流B ．导体作切割磁感线运动，导体内一定会产生感应电流C ．闭合电路在磁场中作切割磁感线运动，电路中一定会产生感应电流D ．穿过闭合电路的磁通量发生变化，电路中一定会产生感应电流2、关于自感电动势的大小，下列说法正确的是（ ）A ．跟通过线圈的电流大小有关B ．跟线圈中的电流变化大小有关C ．跟线圈中的电流变化快慢有关D ．跟穿过线圈的磁通量大小有关3．如图1所示，AB 为固定的通电直导线，闭合导线框P 与AB 在同一平面内。

当P 远离AB 做匀速运动时，它受到AB 的作用力为（ ）A ．零B ．引力，且逐步变小C ．引力，且大小不变D ．斥力，且逐步变小4．如图2所示，从匀强磁场中把不发生形变的矩形线圈匀速拉出磁场区，如果两次拉出的速度之比为1∶2，则两次线圈所受外力大小之比F 1∶F 2、线圈发热之比Q 1∶Q 2、通过线圈截面的电量q 1∶q 2之比分别为（）A ．F 1∶F 2＝2∶1，Q 1∶Q 2＝2∶1，q 1∶q 2＝2∶1B ．F 1∶F 2＝1∶2，Q 1∶Q 2＝1∶2，q 1∶q 2＝1∶1C ．F 1∶F 2＝1∶2，Q 1∶Q 2＝1∶2，q 1∶q 2＝1∶2D ．F 1∶F 2＝1∶1，Q 1∶Q 2＝1∶1，q 1∶q 2＝1∶15．如图3所示，电阻R 和线圈自感系数L 的值都较大，电感线圈的电阻不计，A 、B 是两只完全相同的灯泡，当开关S 闭合时，电路可能出现的情况是（）A ． A 、B 一起亮，然后B 熄灭 B ．A 比B 先亮，然后A 熄灭C ．A 、B 一起亮，然后A 熄灭D ．B 比A 先亮，然后B 熄灭6．交流发电机正常工作时，电动势的变化规律为e=E m sin ωt ．如果把发电机转子的转速减小一半，并且把电枢线圈的匝数增加一倍，其他条件不变，则：（ ）A.只是电动势的最大值增加一倍B.电动势的最大值和周期都增加一倍C.电动势的最大值和周期都减小一半D.只是频率减小一半，周期增加一倍7．如图4所示的（1）、（2）两电路中，当a 、b 两端与e 、f 两端分别加上220V 的交流电压时，测得c 、d 间与g 、h 间的电压均为110V ．若分别在c 、d 两端与g 、h 两端加上110V 的交流电压，则a 、b 间与e 、f 间的电压分别为：（）图1图2图3A.220V ，220VB.220V ，110VC.110V ，110VD.220V ，08．远距离输电线路如下图所示，若发电机的输出电压不变，下列叙述中正确的是（）A ．升压变压器的原线圈中的电流与用电设备消耗的功率无关B ．输电线的电流只由升压变压器的副线圈的匝数比决定C ．当用户用电器的总电阻减少时，输电线上损失的功率增大D ．升压变压器的输出电压等于降压变压器的输入电压二、双项选择题：本题共6小题，每小题5分，共30分。

人教版高中物理选修3-2综合测试题（二）一、选择题（共10小题，每题5分，共50分）1.变压器原线圈中接有正弦交流电源，三个线圈的匝数分别为n 1、n 2、n 3，线圈中所加电压分别如图1所示，则（ ）A ． 若S 1闭合，S 2断开，当滑动变阻器的滑片向下滑动时，副线圈n 2中电流增大，灯泡亮度变暗B ．若S 1断开，S 2闭合，置于副线圈n 3中平行金属板间的原来静止的带电粒子（重力不计）一定做来回的往复运动（设板间距足够大）C ．若S 1、S 2均闭合，用I 1m 、I 2m 、I 3m 分别表示相应线圈中的电流最大值，则n 1I 1m ＝n 2I 2m ＋n 3I 3mD ． 若S 1、S 2均闭合，I 1U 1=I 2U 2+I 3U 32.如图2所示，Q 为用毛皮摩擦过的橡胶圆盘，由于它的转动使金属环P 中产生了如图所示的感应电流，则Q 盘的转动情况是( )A ．顺时针加速转动B ．逆时针加速转动C ．顺时针减速转动D ．逆时针减速转动3.M 和N 是绕在一个环形铁芯上的两个线圈，绕法和线路如图3所示，现将开关S 从a 处断开，然后合向b 处，在此过程中，通过电阻R 2的电流方向是（ ）A ．先由c 流向d ，后又由c 流向dB ．先由c 流向d ，后由d 流向cC ．先由d 流向c ，后又由d 流向cD ．先由d 流向c ，后由c 流向d4．金属杆a b 水平放置在某高处，当它被平抛进入方向竖直向下的匀强磁场中时，如图4所示，以下说法中正确的是（ ）A ．运动过程中感应电动势大小不变，且U a ＞U bB ．运动过程中感应电动势大小不变，且U a ＜U bC ．由于速率不断增大，所以感应电动势不断变大，且U a ＞U bD ．由于速率不断增大，所以感应电动势不断变大，且U a ＜U b5．关于双金属片说法正确的是图4A．双金属片随温度的变化,两种金属的形变量不一样B．当温度升高时,双金属片向膨胀系数大的金属那边弯曲C．温度升高时双金属片向膨胀系数小的金属那边弯曲D．温度降低时,双金属片向热膨胀系数大的那边弯曲6.中央电视台《焦点访谈》多次报道某些边远落后农村电价过高，农民负担过重。

2015-2016学年人教版高中物理选修3-2综合能力测试（B ）本卷分第I 卷（选择题）和第II 卷（非选择题）两部分。

满分100分，时间90分钟第I 卷（选择题 共40分）一、选择题（共10小题，每小题4分，共40分，在每小题给出的四个选项屮，第1〜6 小题只有一个选项符合题目要求，第7〜10小题有多个选项符合题目要求，全部选对的得4 分，选不全的得2分，有选错或不答的得0分）1. 电磁学的成就极大地推动了人类社会的进步。

下列说法错误的是（）A. 甲图中，这是录音机的录音电路原理图， 圈'卩变化的电流在磁头缝隙处产生变化的磁场B. 乙图电路屮，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花C. 丙图中，在真空冶炼中，可以利用高频电流产生的涡流冶炼出高质量的合金D. 丁图中，钳形电流表是利用电磁感应原理制成的，它的优点是不需要切断导线，就可 以方便地测出通过导线屮交变电流的大小答案：B解析：乙图中开关断开后，灯泡立即熄灭，B 错误。

2. （沈阳市2014〜2015学年高二上学期期末）如图所示，廳V 、/似是间距为厶的平行金属 导轨，置于磁感应强度为必方向垂直导轨所在平而向里的匀强磁场中，於、戶间接有一阻值 D为斤的电阻。

一根与导轨接触良好、有效阻值为7；的金属导线日力垂直导轨放置，并在水平外）））匚口放大电签『录A •磁头当录咅机录咅时，由于话筒的声电转换，线甲口空冶廉炉丙乙E(r=O)力尸的作用下以速度y向右匀速运动，贝9（不计导轨电阻）（）M X X XaX NJi X X XXR―Vy x x x XP X X xb x Qa.通过电阻斤的电流方向为mb."两点间的电压为血yC.日端电势比力端高D.外力厂做的功等于电阻斤上发出的焦耳热答案：C解析：A.根据右手定则可知：〃中产生的感应电流方向为方一的则通过电阻斤的电流方向为旷—R,故A错误；B.金属导线必相当于电源，必两点|'可的电压是路端电压，即是斤Rab两点间的电压为U= --- 萨=§也卩。

高二物理选修3－2 综合检测参考答案
一、选择题
1、A
2、B
3、D
4、D
5、B
6、BD
7、AD
8、AC
二、实验题
9、力 C
10、声电变大向左
三、计算题
11、解析：(1)感应电动势最大值
Em＝nBsω＝100×0.5×0.1×0.2×50 2 V＝50 2 V
S断开时，电压表示数为电源电动势有效值E＝Em
2
＝50 V.
(2)当开关S合上时，由全电路欧姆定律
I＝
E
R＋r
＝
50
20＋5
A＝2 A U＝IR＝2×20 V＝40 V
(3)额定电压即电压有效值，故R的额定电压为40 V.
(4)通过R的电流最大值Im＝2I＝2 2 A.
电阻R上所消耗的电功率P＝UI＝40×2 W＝80 W.
12、试题分析：（1）由法拉第电磁感应定律可知：
由闭合电路欧姆定律可知：
由右手定则可知：电流由
（2）金属棒匀速运动时，受力平衡，故有：
方向：水平向左
（3）由部分电路欧姆定律知：
则：
13、解析：
（1）导体棒cd 静止时受力平衡，设所受安培力为F 安，则F 安=mgsin θ=0.10 N
（2）设导体棒ab 的速度为v ，产生的感应电动势为E ，通过导体棒cd 的感应电流为I ， 则E=Blv ，I=E/2r ， F 安=BIl ，解得：s m L
B r F V /0.1222==安 （3）设对导体棒ab 的拉力为F ，导体棒ab 受力平衡，则F=F 安+mgsin θ=0.20 N 拉力的功率P=Fv=0.20 W ．。
