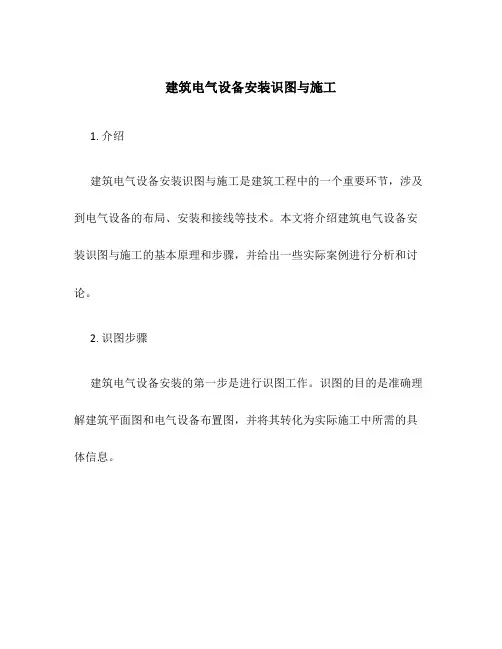

建筑电气设备安装识图与施工1. 介绍建筑电气设备安装识图与施工是建筑工程中的一个重要环节,涉及到电气设备的布局、安装和接线等技术。
本文将介绍建筑电气设备安装识图与施工的基本原理和步骤,并给出一些实际案例进行分析和讨论。
2. 识图步骤建筑电气设备安装的第一步是进行识图工作。
识图的目的是准确理解建筑平面图和电气设备布置图,并将其转化为实际施工中所需的具体信息。
2.1. 分析平面图首先,需要对建筑平面图进行仔细分析。
通过阅读平面图,我们可以了解到建筑的整体布局、房间的用途和大小等基本信息。
此外,我们还需要注意一些重要的细节,如房间的尺寸、墙壁的厚度等。
2.2. 理解电气设备布置图在理解建筑平面图的基础上,我们还需要研究电气设备布置图。
电气设备布置图上标注了各个电气设备的位置、型号等信息。
通过分析电气设备布置图,我们可以确定各个设备之间的相对位置关系,并合理安排设备的安装位置。
2.3. 制定施工计划在理解建筑平面图和电气设备布置图之后,我们可以开始制定施工计划。
施工计划应包含电气设备的安装顺序、安装方法和所需材料等信息。
通过制定施工计划,可以确保施工工作的有序进行,并提高施工效率。
3. 施工步骤在完成识图工作后,我们可以开始进行电气设备的实际安装工作。
下面是建筑电气设备安装的一般步骤:3.1. 预备工作在开始安装之前,我们需要做一些预备工作。
首先,清理施工区域,确保安装区域不受任何妨碍。
其次,检查所需的安装材料和工具是否齐全,并进行必要的准备工作。
3.2. 安装设备根据施工计划,按照电气设备布置图的要求,逐步安装各个电气设备。
安装过程中,需要注意设备的位置、方向和固定方法等细节。
在安装设备时,应确保设备安装牢固,并符合相关的安全标准。
3.3. 进行接线安装设备后,我们需要进行接线工作。
接线是将电气设备与电源系统相连的过程。
接线时,需要根据电气设备的接线图进行正确的接线操作。
接线时,应注意用正确的电缆与电线进行连接,并严格遵守相关的安全规范。

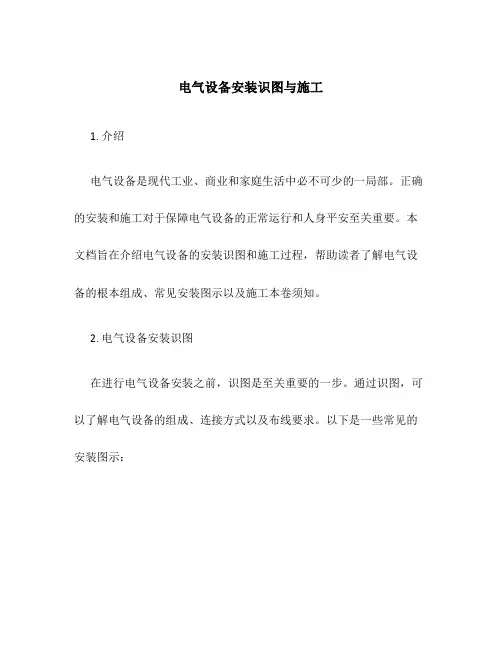

电气设备安装识图与施工1. 介绍电气设备是现代工业、商业和家庭生活中必不可少的一局部。
正确的安装和施工对于保障电气设备的正常运行和人身平安至关重要。
本文档旨在介绍电气设备的安装识图和施工过程,帮助读者了解电气设备的根本组成、常见安装图示以及施工本卷须知。
2. 电气设备安装识图在进行电气设备安装之前,识图是至关重要的一步。
通过识图,可以了解电气设备的组成、连接方式以及布线要求。
以下是一些常见的安装图示:2.1 接线图接线图是一种用于表示电气设备中电路连接关系的图示。
它可以清晰地展示电气设备各局部之间的连接方式,帮助施工人员正确连接线路。
接线图通常使用符号和线条来表示各个电路元件之间的连接关系。
2.2 线路图线路图是一种用于表示电气设备中电路走向的图示。
通过线路图,施工人员可以了解电路沿途的设备、开关、插座等位置,以便合理布线和连接。
2.3 布置图布置图是一种用于表示电气设备在安装位置上的布局关系的图示。
通过布置图,施工人员可以了解设备和线缆在整个空间中的摆放位置,从而进行合理的布线和安装。
3. 电气设备安装施工安装施工是将电气设备按照识图所示的要求进行布线和连接的过程。
在进行安装施工时,需要注意以下几点:3.1 平安措施在进行电气设备安装施工之前,必须确保平安措施已经落实到位。
例如,佩戴绝缘手套、穿戴防护服等。
同时,需要确保电气设备和施工区域的电源已经切断,以免发生电击事故。
3.2 清晰定位在进行电气设备的布线和安装时,需要清晰地确定每个设备的位置,并进行标识。
这有助于施工人员准确安装和连接设备。
3.3 合理布线在进行电气设备的布线时,需要考虑到电缆长度、通道位置和维护需求等因素。
合理布线可以减少电缆的浪费和维护难度,提高安装效率和维修便利性。
3.4 严密连接在进行设备连接时,需要确保连接牢固、稳定,并且符合相关标准。
尤其是在连接高功率设备时,需要采用适宜的连接器和绝缘材料,以确保连接的可靠性和平安性。

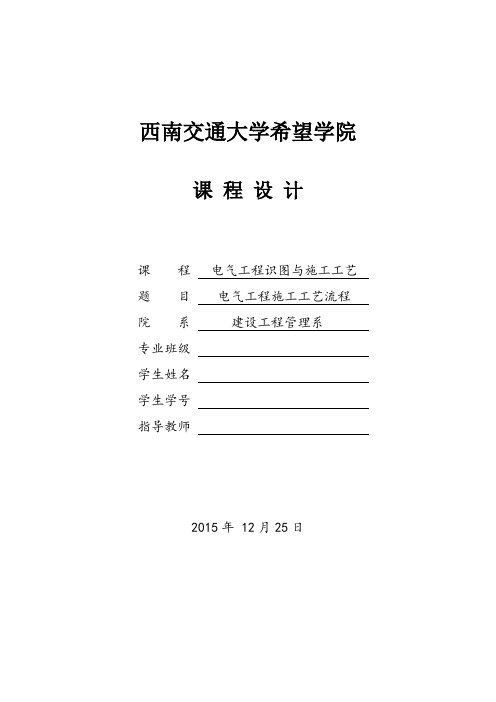

西南交通大学希望学院课程设计
2015年 12月25日
课程设计任务书
课程电气工程识图与施工工艺
题目电气工程施工工艺流程
专业姓名学号
1、主要内容:
详细说明室内电气安装工程中各个环节的施工工艺流程并画出施工流程图,(包括:配管工程;配线工程;配电箱安装工程;灯具安装工程;开关、插座安装工程;系统调试运行)。
2、基本要求:
(1)针对室内配线工程,详细说明施工工艺流程。
(2)画出施工流程图。
(3)列出课程设计相关的参考文献,如:国家标准和规范及其他资料。
(4)请谈谈你对《电气工程识图与施工工艺》这门课程的看法以及对课程的建议。
1设计要求
(1)针对室内配线工程,详细说明施工工艺流程。
(2)画出施工流程图。
(3)列出课程设计相关的参考文献,如:国家标准和规范及其他资料。
2室内电气安装工程施工工艺流程
2.1配管工程
比如:
2.2配线工程
2.3配电箱安装工程
2.4灯具安装工程
2.5开关、插座安装工程
2.6系统调试运行
3对本门课程的看法及建议
参考文献。

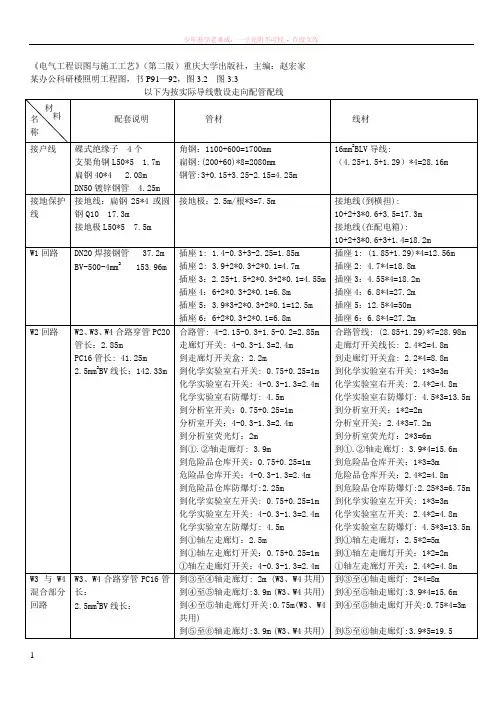

《电气工程识图与施工工艺》(第二版)重庆大学出版社,主编:赵宏家某办公科研楼照明工程图,书P91—92,图3.2---图3.3名称配套说明管材线材接户线碟式绝缘子 4个支架角钢L50*5 1.7m扁钢40*4 2.08mDN50镀锌钢管 4.25m 角钢:1100+600=1700mm扁钢:(200+60)*8=2080mm钢管:3+0.15+3.25-2.15=4.25m16mm2BLV导线:(4.25+1.5+1.29)*4=28.16m接地保护线接地线:扁钢25*4或圆钢Q10 17.3m接地极L50*5 7.5m接地极:2.5m/根*3=7.5m 接地线(到横担):10+2+3*0.6+3.5=17.3m接地线(在配电箱):10+2+3*0.6+3+1.4=18.2mW1回路DN20焊接钢管 37.2mBV-500-4mm2153.96m 插座1: 1.4-0.3+3-2.25=1.85m插座2: 3.9+2*0.3+2*0.1=4.7m插座3:2.25+1.5+2*0.3+2*0.1=4.55m插座4:6+2*0.3+2*0.1=6.8m插座5:3.9*3+2*0.3+2*0.1=12.5m插座6:6+2*0.3+2*0.1=6.8m插座1: (1.85+1.29)*4=12.56m插座2: 4.7*4=18.8m插座3:4.55*4=18.2m插座4:6.8*4=27.2m插座5:12.5*4=50m插座6:6.8*4=27.2mW2回路W2、W3、W4合路穿管PC20管长:2.85mPC16管长: 41.25m2.5mm2BV线长:142.33m 合路管: 4-2.15-0.3+1.5-0.2=2.85m走廊灯开关: 4-0.3-1.3=2.4m到走廊灯开关盒: 2.2m到化学实验室右开关: 0.75+0.25=1m化学实验室右开关: 4-0.3-1.3=2.4m化学实验室右防爆灯: 4.5m到分析室开关:0.75+0.25=1m分析室开关:4-0.3-1.3=2.4m到分析室荧光灯:2m到①.②轴走廊灯: 3.9m到危险品仓库开关:0.75+0.25=1m危险品仓库开关:4-0.3-1.3=2.4m到危险品仓库防爆灯:2.25m到化学实验室左开关: 0.75+0.25=1m化学实验室左开关: 4-0.3-1.3=2.4m化学实验室左防爆灯: 4.5m到①轴左走廊灯:2.5m到①轴左走廊灯开关:0.75+0.25=1m①轴左走廊灯开关:4-0.3-1.3=2.4m合路管线: (2.85+1.29)*7=28.98m走廊灯开关线长: 2.4*2=4.8m到走廊灯开关盒: 2.2*4=8.8m到化学实验室右开关: 1*3=3m化学实验室右开关: 2.4*2=4.8m化学实验室右防爆灯: 4.5*3=13.5m到分析室开关:1*2=2m分析室开关:2.4*3=7.2m到分析室荧光灯:2*3=6m到①.②轴走廊灯: 3.9*4=15.6m到危险品仓库开关:1*3=3m危险品仓库开关:2.4*2=4.8m到危险品仓库防爆灯:2.25*3=6.75m到化学实验室左开关: 1*3=3m化学实验室左开关: 2.4*2=4.8m化学实验室左防爆灯: 4.5*3=13.5m到①轴左走廊灯:2.5*2=5m到①轴左走廊灯开关:1*2=2m①轴左走廊灯开关:2.4*2=4.8mW3与W4混合部分回路W3、W4合路穿管PC16管长:2.5mm2BV线长:到③至④轴走廊灯: 2m (W3、W4共用)到④至⑤轴走廊灯:3.9m (W3、W4共用)到④至⑤轴走廊灯开关:0.75m(W3、W4共用)到⑤至⑥轴走廊灯:3.9m (W3、W4共用)到③至④轴走廊灯: 2*4=8m到④至⑤轴走廊灯:3.9*4=15.6m到④至⑤轴走廊灯开关:0.75*4=3m到⑤至⑥轴走廊灯:3.9*5=19.5材料W3回路PC16管长:2.5mm2BV线长:到浴室开关:0.25m浴室、男卫生间、男女更衣室开关:(4-0.3-1.3)*4=9.6m两个浴室灯约:(1.3+2.7)=4m到男卫生间开关:2m男卫生间灯:1.3m到男女更衣室开关约:(0.75+0.25)+1=2m女更衣室灯:1.3m两个男更衣室灯约:(1.3+2.7)=4m到物理实验室两个开关:(0.75+0.25)*2=2m物理实验室两个开关两个调速器:(4-0.3-1.3)*2=4.8m物理实验室4盏荧光灯和两个电扇:(1.5+1.5+1.5)*2=9m到浴室开关:0.25*2=0.5m浴室、男卫生间、男女更衣室开关:9.6*2=19.2m两个浴室灯约:4*2=8m到男卫生间开关:2*2=4m男卫生间灯:1.3*2=2.6m到男女更衣室开关约:2*2=4m女更衣室灯:1.3*2=2.6m两个男更衣室灯约:4*2=8m到物理实验室两个开关:2*2=4m物理实验室两个开关两个调速器:4.8*3=14.4m物理实验室4盏荧光灯和两个电扇:(3*3)*2+(1.5*2)*2=24mW4回路一层东部走廊及门厅PC16管长:2.5mm2BV线长:一层顶棚到二层③轴走廊灯开关上方顶棚:4m到⑥轴走廊灯:2.2m⑥轴走廊灯开关: 4-0.3-1.3=2.4m到门厅花灯及开关约:0.75+3+3+1.5=8.25m门厅4个开关:4-0.3-1.3=2.4m开关到雨篷灯: 2.5m雨篷灯到两个壁灯顶棚:2.5*2=5m壁灯顶棚到两个壁灯:(4-0.3-2.5)*2=2.4m③至④轴走廊灯到④轴其开关上方:2.5m④轴开关及双控开关:2.4m双控一层顶棚到二层顶棚管:4.5+4.5+3.9+(4-0.3+0.3)=16.9m二层顶棚到二层双控开关:4-1.3-0.3=2.4m二层③轴西部和东部走廊灯开关:4-1.3-0.3=2.4m到③轴西部两个走廊灯约:3.9+3.9=7.8m③轴到③轴东部走廊灯约:2.5m③轴东部走廊灯到右边两个走廊灯约:2+3.9+3.9=9.8m一层顶棚到二层③轴走廊灯开关盒和顶棚:(1.3+0.3)+4*2=9.6m到⑥轴走廊灯:2.2m⑥轴走廊灯开关: 2.4*2=4.8m到门厅花灯及开关约:(0.75+3)*2+(3+1.5)*4=25.5m门厅4个开关:2.4*5=12m开关到雨篷灯: 2.5*3=7.5m雨篷灯到两个壁灯:5*2=10m壁灯顶棚到两个壁灯:2.4*2=4.8m③至④轴走廊灯到④轴其开关上方:2.5*3=7.5m④轴开关及双控开关:2.4*4=9.6m双控一层顶棚到二层顶棚线:16.9*3=50.7m二层顶棚到二层双控开关:2.4*3=7.2m二层③轴西部和东部走廊灯开关:2.4*4=9.6m到③轴西部两个走廊灯约:7.8*2=15.6m③轴到③轴东部走廊灯约:2.5*3=7.5m③轴东部走廊灯到右边两个走廊灯④至⑤轴走廊灯到其开关约:0.9+2.4=3.3m 约: 9.8*2=19.6m④至⑤轴走廊灯到其开关约:3.3*2=6.6mW5回路PC16管长:4mm2BV线长:从配电箱到图书资料室③轴插座盒:4+0.3-2.15+2.25-1.5=2.9m从图书资料室③轴插座到其①轴插座:3.9+3.9+0.3*2+0.1*2=8.6m从图书室③轴插座到研究室2③轴插座2.25+1.5+3+0.3*2+0.1*2=7.55m从研究室2③轴插座到研究室1①和②插座:3.9+3.9+0.3*4+0.1*4=9.4m从研究室2③轴插座到会议室、值班室④轴及办公室、接待室⑤轴⑥轴插座:3.9*5+3+1.5+3+0.3*9+0.1*9=30.6m从配电箱到图书资料室③轴插座盒:(2.9+1.29)*3=12.6m从图书资料室③轴插座到其①轴插座: 8.6*3=25.8m从图书室③轴插座到研究室2③轴插座: 7.55*3=22.65m从研究室2③轴插座到研究室1①和②插座: 9.4*3=28.2m从研究室2③轴插座到会议室、值班室④轴及办公室、接待室⑤轴⑥轴插座:30.6*3=91.8mW6回路PC16管长:2.5mm2BV线长:W6和W7合管从配电箱到二层顶棚:8-0.3-2.15=5.55m顶棚到图书资料室B/C轴右开关约:3m图书资料室所有开关和调速器到顶棚:(4-0.3-1.3)*3=7.2m图书资料室所有开关调速器上面顶棚内管长约: 5.8m图书资料室两电扇顶棚内管长:4.5m图书资料室6盏荧光灯顶棚内管长约:2.5*3=7.5m图书室靠③轴开关顶棚到研究室2靠③轴开关顶棚管长:1.5+0.5=2m研究室1、2和会议室所有开关和调速器到顶棚: (4-0.3-1.3)*3=7.2m研究室1、2和会议室所有开关和调速器上面顶棚内管长约: 9.6m研究室1、2和会议室所有荧光灯和电扇顶棚内管长约:1.5*3*3+0.5=14mW6和W7合管从配电箱到二层顶棚:(5.55+1.29)*4=27.36m顶棚到图书资料室B/C轴右开关约:3*2=6m图书资料室所有开关和调速器到顶棚: 2.4*11=26.4m图书资料室所有开关调速器上面顶棚内线长约: 5.8*2=11.6m图书资料室两电扇顶棚内管长:4.5*2=9m图书资料室6盏荧光灯顶棚内线长约: 1*3*3+1.5*2*3=18m图书室靠③轴开关顶棚到研究室2靠③轴开关顶棚线长:2*2=4m研究室1、2和会议室所有开关和调速器到顶棚: 7.2*4=28.8m研究室1、2和会议室所有开关和调速器上面顶棚内线长约: 9.6*2=19.2研究室1、2和会议室所有荧光灯和电扇顶棚内线长约:3*4*3+1.5*3*3=49.5mW7回路PC16管长:2.5mm2BV线长:W6和W7二层顶棚分支处到值班室球形灯接线盒约:5.5m值班室两个灯用管长约:2.6+1.6=4.2m女卫生间灯用管长约:2.2+1.3=3.3m办公室灯用管长约:3.3+4.5=7.8m值班室、女卫生间、办公室所有开关调W6和W7二层顶棚分支处到值班室球形灯接线盒约:5.5*2=11m值班室两个灯用线长约:4.2*2=8.4m女卫生间灯用线长约:3.3*2=6.6m办公室灯用线长约:3.5*4+1+3.3*2=21.6m值班室、女卫生间、办公室所有开关速器管长:2.4*4=9.6m接待室所有灯顶棚内管长:7.8+9+9+4.5=30.3m接待室所有开关管长:2.4*3=7.2m 调速器管长:2.4*10=24m接待室所有灯顶棚内线长:4.5*4+(3.5+4.5+4.5+3.5)*3+(3+ 3)*2=78m接待室所有开关线长:2.4*13=31.2m。

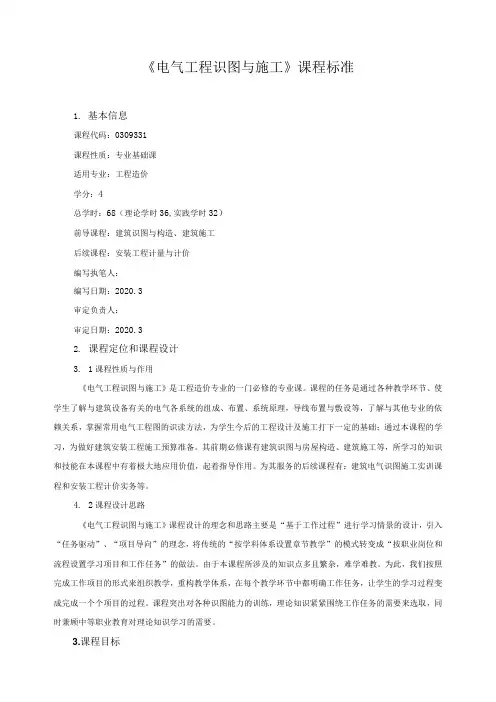

《电气工程识图与施工》课程标准1.基本信息课程代码:0309331课程性质:专业基础课适用专业:工程造价学分:4总学时:68(理论学时36,实践学时32)前导课程:建筑识图与构造、建筑施工后续课程:安装工程计量与计价编写执笔人:编写日期:2020.3审定负责人:审定日期:2020.32.课程定位和课程设计3.1课程性质与作用《电气工程识图与施工》是工程造价专业的一门必修的专业课。
课程的任务是通过各种教学环节、使学生了解与建筑设备有关的电气各系统的组成、布置、系统原理,导线布置与敷设等,了解与其他专业的依赖关系,掌握常用电气工程图的识读方法,为学生今后的工程设计及施工打下一定的基础;通过本课程的学习,为做好建筑安装工程施工预算准备。
其前期必修课有建筑识图与房屋构造、建筑施工等,所学习的知识和技能在本课程中有着极大地应用价值,起着指导作用。
为其服务的后续课程有:建筑电气识图施工实训课程和安装工程计价实务等。
4.2课程设计思路《电气工程识图与施工》课程设计的理念和思路主要是“基于工作过程”进行学习情景的设计,引入“任务驱动”、“项目导向”的理念,将传统的“按学科体系设置章节教学”的模式转变成“按职业岗位和流程设置学习项目和工作任务”的做法。
由于本课程所涉及的知识点多且繁杂,难学难教。
为此,我们按照完成工作项目的形式来组织教学,重构教学体系,在每个教学环节中都明确工作任务,让学生的学习过程变成完成一个个项目的过程。
课程突出对各种识图能力的训练,理论知识紧紧围绕工作任务的需要来选取,同时兼顾中等职业教育对理论知识学习的需要。
3.课程目标5.1知识目标:(1)掌握建筑电气工程识图基本知识和识图方法,掌握配线工程、照明与动力工程、变配电工程、建筑防雷接地工程施工图识读,熟悉火灾报警与消防联动系统、了解通信、安防及综合布线系统及其系统图识读;(2)熟悉建筑电气工程的施工工艺,掌握常用施工工艺、施工规范;(3)熟悉建筑电气设备工程与土建施工配合的知识;(4)了解建筑弱电工程及施工的基本方法、施工规范。
