下载文档原格式
一、北方建筑统一做法表结构地面施工工艺根据建筑构造不同，施工工艺可分为以下几种：1、预留地面钢筋法——适用于剪力墙结构，板钢筋采用错茬焊接方式连接。
2、预留地梁砼法——适用于框架结构，板钢筋后期绑扎，砼与地梁上部砼二次浇注。
3、以回填土为地模、地梁与结构地面整体浇注法——适用于工期不紧张的任何结构。

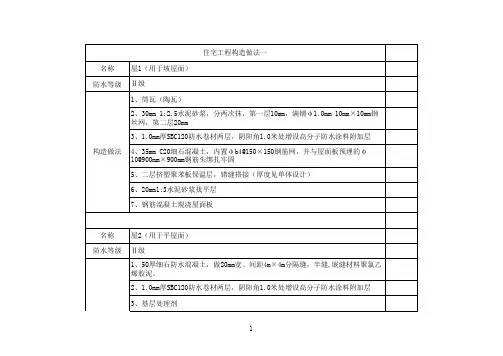

（一）、建筑防水设防等级等级划分——根据建筑物重要程度、使用功能和建筑类型划分等级使用年限——根据等级制定相应的合理使用年限设防要求——根据合理使用年限规定设防要求材料选用——适用的材料和限制使用的材料（二）、防水材料选择材料分类：刚性防水和柔性防水（由于刚性防水拉伸强度低随基层开列而开裂丧失防水功能，沈阳公司原则上不允许使用）柔性防水：可分为防水卷材防水和防水涂膜也可分为改性沥青、高分子、水泥基目前选用的防水材料有：SBS改性沥青防水卷材、单组分聚胺脂防水涂料、聚氯乙烯丙纶高分子复合防水卷材、聚合物水泥（JS-1）防水涂料SBS弹性体改性沥青防水卷材：胎基布——玻纤胎G、聚酯胎PY（克重、长丝）隔离材料——聚乙烯膜PE、板岩颗粒M、细砂颗粒S低温柔度——Ⅰ型（-18℃）、Ⅱ型（-25℃）；适用范围——寒冷地区、变形部位例：SBSⅠPY PE4APP塑性体改性沥青防水卷材：胎基布——玻纤胎G、聚酯胎PY（克重、长丝）隔离材料——聚乙烯膜PE、板岩颗粒M、细砂颗粒S高温性能——Ⅰ型（110℃）、Ⅱ型（130℃）；适用范围——高温地区、变形稳定部位例：APPⅠG M3聚氨酯防水涂料（S）：主要成分——以异氰酸酯、聚醚为主要原料，配以各种助剂和填料经聚合反应制成按组分分类——单组分S、双组分M按拉伸性能分类——Ⅰ型(≥ 1.9MPa)、Ⅱ型(≥2.45MPa)；主要性能——弹性高、整体性好、耐紫外线差，不能暴露使用、对基层平整度、干燥程度要求高、需要良好的通风条件、不易成品保护；双组分存在施工不易控制缺点；适用范围——Ⅰ型适用于屋面多道防水设防中的一道非外露防水设防；Ⅱ型适用于地下工程防水设防；两种均适用于卫生间防水。
建筑构造统一做法表内墙分类基本特征和做法对于住宅户内除厨房、卫生间以外的所有厅室，以及公建内除卫生间、设备用房（管井）以外的所有房间，我们采用15mm厚1：1：4白灰膏混合砂浆找平，然后再用白色腻子刮平的方法。
对于住宅套内的与砌体处于同一墙面的钢筋混凝土剪力墙及砌体墙面，我们也采用同样的方法。
对于住宅户内除厨房、卫生间以外的所有厅室，但不与砌体处于同一墙面的钢筋混凝土剪力墙面，我们采用基层处理，粉刷石膏找平，然后再用白色腻子两遍刮平的方法。
对于公建内除卫生间、设备用房（管井）以外的所有房间，但不与砌体处于同一墙面的钢筋混凝土剪力墙，我们同样采用这种方法。
对于住宅厨房和卫生间，以及公建卫生间，我们采用不同的方法。
对于内墙1混合砂浆墙面，我们首先进行基层处理，粉刷石膏找平，然后再用白色腻子两遍刮平的方法。
对于内墙1A钢筋混凝土基层，我们只需要使用腻子刮平的方法。
对于内墙2水泥砂浆墙面和防水水泥砂浆墙面，我们分别采用毛面交工和涂料完成面交工的方法。
对于内墙3和内墙4，我们采用乳胶漆墙面和混合砂浆基层的方法，但在涂料方面略有不同。
对于内墙5和内墙5A，我们采用水泥砂浆墙面和涂料面层的方法，但在基层处理和涂料方面略有不同。
对于内墙6防水水泥砂浆墙面和内墙7保温内隔墙，我们分别采用涂料完成面交工和乳胶漆面层的方法。
最后，对于用于热力小室、地下水泵房、报警阀室、热交换站、水箱间等的内墙5，我们采用墙体基层，20mm厚1：2.5水泥砂浆掺入水泥用量3%的硅质密实剂，分3次抹灰，收水时压实，水泥应采用不低于32.5级的硅酸盐水泥或普通硅酸盐水泥的方法，然后再喷、刷浅色耐擦洗内墙涂料。
对于设备用房（变配电间等）、电梯机房、地下车库、设备管道间、地下室楼梯间、消防控制室等无水房间的内墙5和钢筋混凝土剪力墙、钢筋混凝土柱，我们同样采用不与砌体处于同一墙面的钢筋混凝土剪力墙、钢筋混凝土柱的方法。
对于住宅楼梯间、公共走廊、电梯厅中不需要做内隔墙保温的墙面，我们不做任何处理。
