万科统一工程构造做法集

建筑标准做法表济南万科房地产开发有限公司2015年5月主要保温材料选用表主要防水材料选用表车库地面及一层地面外门窗K值选择建筑构造做法七、地下室防水做法编号类型构造作法部位备注报审图纸地下室外墙外墙1、钢筋混凝土结构自防水表面平整2、基层处理剂一道3、一级：3+4厚Ⅱ型SBS高聚物改性沥青防水卷材;二级：一道4厚Ⅱ型SBS高聚物改性沥青防水卷材,一级和二级在同一单体内发生交接，搭接３米4、2.4m以下120厚灰砖砌筑，2.4m以上部分采用60厚EPS保温板（密度18kg/m³）5、素土夯实地下室防水外墙原则上是变配电间所在建筑的地下室做一级防水，其余建筑地下室为二级防水地下室外墙止水螺杆节点做法地下室穿墙螺栓杆地下室侧墙施工缝做法水池内壁结构自防水和氯丁沥青涂膜防水墙面1、钢筋混凝土结构自防水2、结构基层打磨平整;3、刷基层处理剂一遍4、2厚氯丁沥青防水涂料，刷最后一遍涂料时，随刷随撒细砂5、20厚1：3水泥砂浆保护层消防水池、生活水池地下室底板1、钢筋混凝土结构自防水表面平整2、50厚C20细石混凝土3、隔离层3、一级：3+4厚Ⅱ型SBS高聚物改性沥青防水卷材;二级：一道4厚Ⅱ型SBS高聚物改性沥青防水卷材,地下室底板原则上是变配电间所在建筑的地下室做一级防水，其余建筑桩头防水参图集10J301-59穿墙套管做法参图集10J301-54采用聚氨酯选用标准图集水坑排水沟地下室转角转角加强层详图表示。

万科集团建筑构造与细部做法统一标准万科集团建筑构造与细部做法统一标准第一部分：建筑做法第一节：卫生间细部做法1.1 卫生间细部防水节点做法：1.1.1穿卫生间烟道节点防水做法：1.1.2沉箱式卫生间侧排地漏防水做法：1.1.3卫生间地漏泄水孔节点1.2卫生间其它主要事项：1）卫生间建筑完成面应低于室外建筑完成面至少50mm；2）卫生间地漏、穿楼板管道根部四周须用聚氨酯防水材料嵌缝填实加强处理，沿管道上反不低于建筑完成面100mm高度；3）地面防水在卫生间门口处外伸不小于100mm宽，门坎石下与卫生间地面交接处须采用沥青油膏或聚氨酯密封填实（见图1.2.1）；4）卫生间木门框底部建议落于门坎石上（见图1.2.2）或采用石材做防水护角（见图1.2.3），以防木门框底部腐烂；5）在卫生间混凝土顶板上固定吊顶螺杆时须防止打穿或打裂楼板，导致楼板渗漏；6）卫生间地面防水完成后必须进行不低于48小时蓄水试验，蓄水高度不低于卫生间外结构面高度50mm。

图1.2.1卫生间木门框采用石材底部做护角示意第二节：花池、外墙悬挑构件2.1室外悬挑花池1）1:3水泥砂浆保护层。

2）1.5mm厚聚合物水泥防水涂料（JS-Ⅱ型）防水层（花池内满做）；3）混凝土整体浇筑，根据花池大小应预留1-2个Ф32排水管；2.2空调板、凸窗板等悬挑板的防水做法：第三节：墙体面层施工做法3．1 内墙面3.1.1 水泥砂浆抹灰1）8mm厚1：2水泥砂浆面层抹平；2）12mm厚1：2.5水泥砂浆打底；3）暗埋管线槽补平后挂镀锌钢丝网，挂网宽度为超出管线槽边50mm，管线比较密集而无法砌筑时，采用细石砼塞填密实，再挂钢丝网。

4）抗裂、抗脱落网片：不同墙体材料交接处每边150mm，砌筑墙体需满挂镀锌钢丝网（网孔小于15×15mm，丝径大于1mm）；4）墙体。

3.1.2 乳胶漆墙面1）乳胶漆面层，不少于2遍；2）墙面满刮腻子找平；3）下同3.1.1各条3.1.3 内墙砖（地砖贴墙需用专用粘接剂或云石胶满铺粘贴）1）内墙砖，颜色相近水泥擦缝2）5mm厚素水泥浆摻8%108胶粘贴或采用专用粘结剂3）下同3.1.1各条1．4管井内壁抹灰1）12mm厚1：3水泥砂浆；2）墙体3.2 外墙面3.2.1涂料外墙：1）涂料封闭底漆不少于1道，面漆不少于2道；2）专用外墙水泥腻子打磨找平，不得采用石膏腻子；3）12mm厚1：3纤维水泥砂浆打底（抗拉纤维0.9kg/m3），8mm厚1:2.5聚合物防水水泥砂浆抹平（外墙应控制垂直偏差，保证抹灰层的垂直度和平整度不超过规范规定，对个别超厚达35mm以上的，必须钉设钢筋头，加挂镀锌钢丝网，以防抹灰层空鼓、开裂）；4）外挂抗裂、抗脱落网片：不同墙体材料交接处每边150mm，砌筑墙体需满挂镀锌钢丝网（网孔小于15×15mm，丝径大于1mm）；5）外墙墙体。

第二章建筑装饰装修工程1碌梁柱与砖墙交接处钉挂镀锌钢丝网做法注：磔面与砖墙面高低不平（＞5mm）时要先用水泥砂浆抹平后才能钉挂钢丝网。

2外墙面抹灰分格缝做法外墙面抹灰每层设置一条水平分隔缝，分隔缝设在每层楼面下50MM处（分隔条对应部位应是钢筋磔梁，以防渗漏）。

分格缝在抹灰前预埋设，严禁抹灰后切割。

外砖墙■3内墙面抹灰阳角护角做法内墙面抹灰阳角均须做护角，护角做法要求如下：(1) 护角高2.0m、两边宽各50mm砂浆强度等级为1： 2水泥砂浆。

(2) 阳角护角先做后进行墙面的抹灰。

4门窗4.1门窗框和墙体之间的连接4.1.1门窗框和墙体之间的连接固定采用Q235钢材，镀锌防腐处理, 厚度不小于1.5mm，宽度不小于20mm，在外框型材室内外双向固定。

连接件距门窗边框四角的距离不大于200mm,其余固定点间距不超过400mm。

在门窗高度大于2.5米时，应加密固定点间距至300。

4.1.2当门窗高度大于一个层高或A 3米时，门窗应按幕墙考虑，受力构件(铝框和钢通)必须和结构主体通过预埋件连接，并保证强度和刚度。

4.1.3铝合金门窗框安装前，应撕去水泥砂浆接触处的包装纸并涂刷东莞公司工程技术统一标准聚氨酯清漆等保护剂。

4.1.4砌体洞口，严禁直接用射钉固定，采用加气混凝土砌块时固定点处应埋设实心混凝土块作为固定点，砖砌体墙体的窗台做混凝土压顶（混凝土压顶做法详见〈〈砌体工程》）。

4.1.5门窗或幕墙采用方通时严禁与墙体通过塞缝连接，应采用异型铝合金包方通或采用异型钢（铝）通。

4.2门窗框塞缝4.2.1门窗框与洞口墙体安装缝隙如洞口出现偏差，当门窗框与洞口墙体间缝隙小于10mm（每边）或大于35mm （每边）时，土建施工单位负责洞口处理，大于35mm的洞口（每边）应采用细石混凝土回补。

4.2.2塞缝：采用1 : 2干硬性微膨胀防水砂浆（内掺水泥用量8%的膨胀剂和3.8%的防水粉）塞缝。

注意：安装框时使用的木楔、垫块待砂浆达到强度后取出，补塞砂浆。

【万科研发】万科集团【结构防水细部构造做法】结构防水，指结构（包括混凝土墙、底板和顶棚等等）自身具有足够的防水抗渗能力,不需要另外设置防水层.混凝土结构具备自防水能力，需要满足三个条件：(1）混凝土本身有较高抗渗性能（到达要求的抗渗等级）；（2）混凝土结构没有裂缝；(3）混凝土结构有抵抗相应水压需要的厚度。

一、地下室混凝土后浇带a、后浇带分为收缩型后浇带和沉降型后浇带.收缩型后浇带一般在两侧混凝土龄期达到42 天后施工，沉降型后浇带则必须待高层部位主体结构施工结束、沉降基本完成后浇筑。

b、后浇带应设在受力和变形较小的部位。

c、后浇带应采用补偿收缩混凝土浇筑,其抗渗和抗压等级不应低于两侧混凝土.d、后浇带混凝土应一次浇筑,不得留设施工缝；混凝土浇筑后应及时养护，养护时间不少于28 天。

1、地下室底板后浇带（1)做法说明：底板后浇带下部须设基槽，做成后的基槽表面须比底板底面低250mm 以上，两边放坡不大于45 度，上部宽度各大出后浇带150mm 以上.底板后浇带下部须设防水附加层，防水附加层宽度需在两边各大出后浇带300mm 以上。

(2)工艺流程：后浇带基槽-—浇筑底板混凝土—-清理后浇带——浇筑后浇带混凝土——养护(3）节点图：4）构造做法：a。

后浇带基槽底板下后浇带基槽做法除在混凝土垫层上部增加一层防水附加层外,其余顺序与底板下部做法相同，防水附加层宽度需在两边各大出后浇带300mm 以上。

b。

浇筑底板混凝土浇筑底板混凝土前，须在后浇带处安装具有一定强度的密目钢板网以阻挡底板混凝土流失，浇筑底板混凝土时须保证钢板网处混凝土密实.c。

清理后浇带清理干净底板与后浇带接合处的浮浆和垃圾并湿润24 小时以上;清理干净后浇带内钢筋上的附着物。

清理干净后浇带基槽内的垃圾和积水.d。

浇筑后浇带混凝土后浇带混凝土的抗渗和抗压等级不得低于底板混凝土；后浇带混凝土须选用具有补偿收缩作用的微膨胀混凝土。

后浇带混凝土须一次浇筑完成，不得留设施工缝。

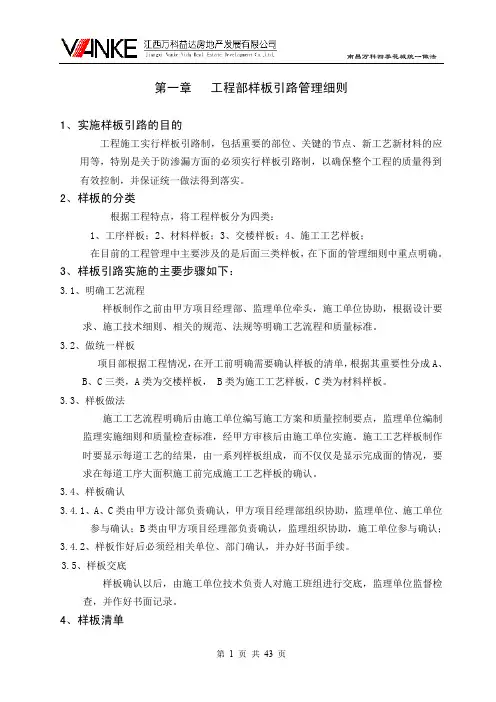

第一章工程部样板引路管理细则1、实施样板引路的目的工程施工实行样板引路制，包括重要的部位、关键的节点、新工艺新材料的应用等，特别是关于防渗漏方面的必须实行样板引路制，以确保整个工程的质量得到有效控制，并保证统一做法得到落实。

2、样板的分类根据工程特点，将工程样板分为四类：1、工序样板；2、材料样板；3、交楼样板；4、施工工艺样板；在目前的工程管理中主要涉及的是后面三类样板，在下面的管理细则中重点明确。

3、样板引路实施的主要步骤如下：3.1、明确工艺流程样板制作之前由甲方项目经理部、监理单位牵头，施工单位协助，根据设计要求、施工技术细则、相关的规范、法规等明确工艺流程和质量标准。

3.2、做统一样板项目部根据工程情况，在开工前明确需要确认样板的清单，根据其重要性分成A、B、C三类，A类为交楼样板， B类为施工工艺样板，C类为材料样板。

3.3、样板做法施工工艺流程明确后由施工单位编写施工方案和质量控制要点，监理单位编制监理实施细则和质量检查标准，经甲方审核后由施工单位实施。

施工工艺样板制作时要显示每道工艺的结果，由一系列样板组成，而不仅仅是显示完成面的情况，要求在每道工序大面积施工前完成施工工艺样板的确认。

3.4、样板确认3.4.1、A、C类由甲方设计部负责确认，甲方项目经理部组织协助，监理单位、施工单位参与确认；B类由甲方项目经理部负责确认，监理组织协助，施工单位参与确认；3.4.2、样板作好后必须经相关单位、部门确认，并办好书面手续。

3.5、样板交底样板确认以后，由施工单位技术负责人对施工班组进行交底，监理单位监督检查，并作好书面记录。

4、样板清单4.1、A类样板按每种户型作一个样板；4.2、B类样板清单如下：主体阶段：砼导墙、空调侧板、砼楼面收浆、砌体勾缝、穿墙管预埋、钢板网的安装等；装饰阶段：内外墙抹灰、内外墙涂料、室内顶棚、楼地面、井道侧壁、管根止水包、地漏、阳台栏杆、楼梯扶手、地面砖、门槛石、入户门安装、楼梯踏步砖、楼梯止水槛、滴水线、铝合金塞缝、铝合金防水、砼窗台制作、飘板滴水线、防水基层处理、防水施工、屋面找平层、顺水条及挂瓦条施工、屋面瓦挂施工等；4.3、C类样板涂料、油漆、地砖及排版、铝合金门窗、执手、门窗锁、外墙面砖、成品烟道、成品天沟、开关插座、灯具、洁具。

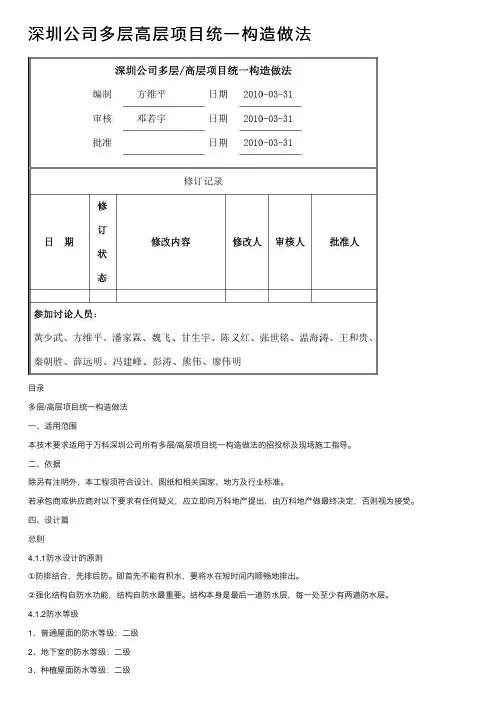

深圳公司多层⾼层项⽬统⼀构造做法⽬录多层/⾼层项⽬统⼀构造做法⼀、适⽤范围本技术要求适⽤于万科深圳公司所有多层/⾼层项⽬统⼀构造做法的招投标及现场施⼯指导。

⼆、依据除另有注明外，本⼯程须符合设计、图纸和相关国家、地⽅及⾏业标准。

若承包商或供应商对以下要求有任何疑义，应⽴即向万科地产提出，由万科地产做最终决定，否则视为接受。

四、设计篇总则4.1.1防⽔设计的原则①防排结合，先排后防。

即⾸先不能有积⽔，要将⽔在短时间内顺畅地排出。

②强化结构⾃防⽔功能，结构⾃防⽔最重要。

结构本⾝是最后⼀道防⽔层，每⼀处⾄少有两道防⽔层。

4.1.2防⽔等级1、普通屋⾯的防⽔等级：⼆级2、地下室的防⽔等级：⼆级3、种植屋⾯防⽔等级：⼆级4、种植地下室顶板防⽔等级：⼀级附：种植屋⾯与种植顶板的区别，种植⼟与周边⾃然⼟体相连为种植顶板，不相连为种植屋⾯。

建筑防⽔做法4.2.1屋⾯及露台做法（从上⾄下）4.2.1.1 屋⼀⽔泥⽡坡屋⾯（座浆法）做法：（不需要做保温的将第4项改为“⼀层⽆纺布隔离层”）1、⽔泥⽡2、30mm厚1：2半⼲硬性⽔泥砂浆铺贴⽔泥⽡（外边缘三排⽔泥⽡需要插钉固定）3、40厚C20细⽯混凝⼟，内配Ф4＠150×150钢筋⽹⽚（与屋⾯板预留钢筋焊接），设间距≤5000的分格缝及阴⾓部位（钢筋在缝内断开），缝宽不⼩于15mm，缝内嵌聚氨酯密封胶4、挤塑聚苯⼄烯板（厚度以节能计算为准）5、厚⾬虹311防⽔涂膜6、20厚1：3⽔泥砂浆找平层7、钢筋混凝⼟屋⾯结构板，板上预留钢筋头Ф8＠500×500，外伸150mm长，与板主筋牢固连接特别提⽰：以下所有平屋⾯构造做法中，如屋⾯（露台）中部有反梁，则主体施⼯时应预埋穿梁套管，保证排⽔顺畅，管内底与屋⾯结构板平齐。

4.2.1.2 屋⼆上⼈平屋⾯做法：（⼀般设保温层；当下⽅为开放空间的天井楼⾯等，不设保温层时，同时将第3、4项改为“⼀层⽆纺布隔离层”）1、装饰⾯层由设计师定2、40厚C20细⽯混凝⼟，配Φ4＠150×150钢筋⽹⽚，设间距≤5000的分格缝及阴⾓部位（钢筋在缝内断开），缝宽不⼩于15mm，缝内嵌聚氨酯密封胶3、挤塑聚苯⼄烯板（厚度以节能计算为准）4、沿屋⾯周边（即⼥⼉墙内侧和上屋⾯门槛外侧）设置⼀圈贯通的排⽔盲沟（详盲沟做法）5、厚⾬虹311防⽔涂膜或3MM厚东⽅⾬虹APP防⽔卷材（推荐）6、钢筋混凝⼟屋⾯结构板，原浆压光，结构找坡1％（向侧排地漏找坡并压平，⽔落⼝底应低于结构⾯10cm，距侧排地漏500范围内，找坡坡度≥6％，余同）4.2.1.3 屋三不上⼈平屋⾯做法：（⼀般设保温层；当⽤于楼梯间屋⾯、⾬蓬等底层为⾮居住空间时，不设保温层，同时将第2项改为“⼀层⽆纺布隔离层”）1、40厚C20细⽯混凝⼟，配Φ4＠150×150钢筋⽹⽚，设间距≤5000的分格缝及阴⾓部位（钢筋在缝内断开），缝宽15 mm，缝内嵌聚氨酯密封胶2、挤塑聚苯⼄烯板（厚度以节能计算为准）3、厚⾬虹311防⽔涂膜或3MM厚东⽅⾬虹APP防⽔卷材（推荐）4、钢筋混凝⼟屋⾯结构板，结构找坡1％，原浆压光（向侧排地漏找坡并压平）4.2.1.4 屋四种植屋⾯做法：（3、4条由设计确定是否需要保温层）1、250～600厚种植⼟（⼟厚随树种⽽定，由建筑确认）2、国产复合排⽔垫（含3层构造：200g/m3聚酯⽆纺布；8mm厚HDPE连续膜；压型排⽔板排⽔层，膜厚≥0.7mm）3、40厚C20细⽯混凝⼟，配Φ4＠150×150钢筋⽹⽚，设间距≤5000的分格缝及阴⾓部位（钢筋在缝内断开），缝宽15 mm，缝内嵌聚氨酯密封胶4、保温层（挤塑保温板，厚度以节能计算为准）5、厚汇丽311防⽔涂膜或厚东⽅⾬虹APP防⽔卷材（推荐），上翻超过种植⼟⾯标⾼150mm，并不⼩于结构⾯以上500m6、钢筋混凝⼟屋⾯结构板，结构找坡1％，原浆压光（向侧排地漏找坡并压平）4.2.1.5 露台⼀（适⽤于下⾯为房间的露台）同带有保温层的上⼈屋⾯做法4.2.1.6 露台⼆（适⽤于下⾯为开放空间的露台）同不设保温层的上⼈屋⾯做法4.2.2楼⾯防⽔做法4.2.2.1 楼⼀卫⽣间楼⾯（卫⽣间楼板⽐主体结构板降低80mm）1、装饰⾯层(精装修或业主装修时完成）。

万科建筑主体结构施工标准做法一、钢筋混凝土结构1、钢筋保护层垫块、马凳1）为有效保障钢筋保护层厚度、控制露筋现象，要求使用塑料垫块、通长钢筋马凳；2）梁、柱：按图1.1 a ，卡子固定在梁、柱主筋上（梁底筋采用砂浆垫块）；3）板：底筋使用图1.1 b所示通长钢筋马凳，面筋使用图1.1 c所示预制混凝土通长钢筋马凳；图1.1 钢筋保护层垫块、马凳4）后浇带处面筋必须采用支架筋进行垫设，保证后浇带处板面筋的保护层厚度；以防板面开裂，具体支架和马凳示意见图1.2；图1.2 钢筋支架及马凳做法5）控制楼板厚度的改进方法：图1.3 控制楼板厚度的改进方法6）混凝土剪力墙内撑宜采用工业化预制混凝土内撑：有效保证剪力墙的截面尺寸，图示如下：图1.4 剪力墙截面内撑2、坡屋面支模1）坡角＜200可采用单面支模，即板底单面支模；2）坡角≥200采用双面封模，即板底、板面均须封模。

（为便于混凝土浇筑，建议板面采用分段封模、分段浇筑）。

图2 斜屋面示意图3、梁柱节点箍筋梁柱节点箍筋采用按下图预先点焊制成的箍筋笼，随绑扎后的梁筋一齐下沉至设计位置，保障柱头箍筋的位置、间距。

a 示意图预先点焊制成的箍筋笼——b效果图柱头箍安装绑扎效果——b效果图图3 梁柱节点箍筋做法4、现场配置吸尘器现场须配置足够数量的吸尘器，梁、板混凝土浇筑前须用吸尘器将楼板、梁模板面上的木屑、垃圾等清理干净。

如下相片所示：图4 吸尘器清理施工5、混凝土浇筑施工平台、走道搭设楼板、屋面板混凝土浇筑应使用布料机，当条件不具备时，必须搭设可靠的施工平台、走道。

如下相片所示：图5 操作平台6、混凝土养护方法和时间控制1）养护在混凝土终凝前（浇筑完毕6~8小时）开始。

2）地下室底板、顶板、屋面（含后浇带）宜覆膜浇水养护，卫生间沉箱宜优先采用蓄水养护，蓄水深度为100mm。

时间不少于14天；3）周边剪力墙混凝土带模时淋水养护，拆模后内外顶挂PVC（带孔）管不停淋水养护，养护时间不少于14天；4）室内剪力墙、柱、梁板（含底部）混凝土拆模后浇水养护，保持表面湿润，养护时间不少于7天；5）有特殊要求的混凝土养护按设计要求进行。

万科施工标准作法系列02现场材料堆放A6：夹板堆放要求上盖下垫，硬化地面及不积水，堆放限高≤2米。

A7:木枋堆放要求上盖下垫，硬化地面及不积水,堆放限高≤2米。

A8：钢管堆放要求场地硬化地面及不积水，堆放限高≤2米,对生锈的钢管必须刷防锈漆进行保护。

A9:螺丝拉杆堆放要求场地硬化地面及不积水，上盖下垫，堆放限高≤1。

2米，采用搭钢管架子堆放限高≤2米，对生锈的螺丝拉杆必须刷防锈润滑油进行保护。

A10（1）:模板半成品堆放要求场地硬化地面及不积水，在集中加工场旁设置模板半成品堆场,不同尺寸的模板用钢管分隔开，每种尺寸模板分别挂醒目标识牌，堆放限高≤2米。

A10（2)：模板半成品堆放标识牌：分别标注清楚堆放长度、堆放宽度、堆放限高≤2米、材料编号、材料尺寸、使用部位。

A11：夹板木枋周转材堆放要求场地硬化地面及不积水,周转材料要分类堆放、堆放限高≤2米。

A12：钢管周转材堆放要求场地硬化地面及不积水，堆放限高≤1。

2米，采用搭钢管架子堆放限高≤2米。

A13（1)：条形捆扎钢筋原材料堆场要求场地硬化地面及不积水，不同型号的钢筋用槽钢分隔，每种型号钢筋分别挂醒目标识牌，堆放限高≤1.2米。

A13（2）:条形捆扎钢筋原材料堆放标识牌要求：标注清楚生产厂家、型号、规格、炉（批）号、生产日期、进货日期、检验日期、检验编号、检验状态、责任人；堆放限高≤1.2米。

A14（1):圆盘钢筋堆场要求场地硬化地面及不积水,每种型号钢筋分别挂醒目标识牌.A14（2)：条形捆扎钢筋原材料堆放标识牌要求：标注清楚生产厂家、型号、规格、炉（批）号、生产日期、进货日期、检验日期、检验编号、检验状态、责任人；堆放限高为:一卷高。

A15：钢筋集中加工场地硬化地面及不积水，在集中加工场旁设置原材料及半成品堆场，分类堆放，不同型号或不同规格的钢筋分别挂醒目标识牌。

A16(1）:钢筋半成品堆放要求场地硬化地面及不积水，不同型号及不同规格的钢筋半成品分别堆放,分别挂醒目标识牌，堆放限高≤1.2米。

苏南万科建筑构造统一做法建筑构造统一做法建设单位：苏南万科房地产有限公司组编部门：批准单位： 图集号编制单位：苏南万科设计管理部 实行日期 2008-08-01 编制单位负责人： 设计总负责人： 专业负责人：校对人：审核人：目 录1. 总目录 (1)2. 总说明 (2)3. 砌体 (3)4. 地下室 (3)5. 外墙 (5)6. 分格缝 (7)7. 滴水线 (7)8. 屋面 (7)9. 地面 (9)10. 楼面 (10)11. 阳台.....................................................................12 12. 花池 (13)13. 踢脚 (13)14. 墙裙 (13)15. 内墙 (13)16. 顶棚 (14)17. 台阶 (15)18. 道路 (15)19. 坡道 (16)20. 散水 (18)21. 涂料 (18)建筑构造统一做法 图集号 页次 1 苏南万科房地产有限公司 设计管理部总说明一：使用范围本图集适用于苏南万科房地产有限公司各工程项目，为建筑工程技术资料，不作为各工程施工依据。

二：设计依据1.《建筑设计防火规范》GB50016-20062.《高层民用建筑设计防火规范》GB50045-95（2005版）3.《住宅建筑规范》GB50368-20054.《住宅设计规范》GB50096-1999（2003版）5.《江苏省住宅设计标准》DBJ32/J16-20066.《住宅工程质量通病控制标准》DBJ32/J16-2005三：设计内容本图集设计内容：地下室，外墙面，分格缝，滴水线，屋面，地面，楼面，阳台，花池，踢脚，内墙，顶棚，台阶，坡道，散水，涂料。

四：材料选用要求设计选用的材料应是经过国家认证的检测部门检验合格的产品。

五：施工要求应严格按国家现行施工及质量验收规范施工，根据建筑工程质量检验评定标准验收。

六：参考资料1.《工程做法》国标05J9092.《施工说明》苏J01-20053.《墙体节能建筑构造》国标06J1234.《屋面节能建筑构造》国标06J204七：其它1.本图集除注明者外，尺寸均以毫米（mm）为单位。

高层项目统一构造做法1、适用范围本技术要求适用于万科深圳区域所有高层项目构造做法的招投标及现场安装指导。

2、依据2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：《工程建设标准强制性条文》2002年版《建筑工程施工质量验收统一标准》（GB50300-2001）《屋面工程质量验收规范》GB50207-2002《地下工程防水技术规范》（GB50108-2001）《地下防水工程质量验收规范》（GB50208-2002）《弹性体改性沥青防水卷材》（GB18242-2000）《塑性体改性沥青防水卷材》（GB18243-2000）《聚氨酯防水涂料》（GB／T 19250-2003）《水泥基渗透结晶型防水材料》（GB 18445-2001）《聚合物水泥防水涂料》（JJC/T894-2001）《高分子防水材料》（GB18173－2000）《砂浆、混凝土防水剂》（JC474-1999）《嵌缝材料》（GB18173－2000）《建筑防水工程技术规程》DBJ15-19-97（广东省标准）《地下建筑防水构造》（02J301）（国家标准图集）《深圳建筑防水构造图集A》（SJ-A）《深圳建筑防水构造图集B》（SJ-B）《人防工程施工及验收规范》（GBJ134-90）《高层民用建筑设计防火规范》（GB50045-95，2001版）2.2若承包商或供应商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。

3、材料及配件要求3.1嵌缝材料3.5.1嵌缝材料采用聚氨酯嵌缝材料。

3.2土工布3.6.1土工布采用卓宝品牌，符合GB/T 17639-1998，选用优质聚酯及涤沦等短纤维，经纺织的梳理、铺网、针刺、定型等工艺制造。

规格≥300g/m2,厚度≥2.4mm，断裂强度≥9.5KN/m，抗撕裂强度≥0.24KN，顶破强度≥1.5KN，刺破强度≥350N。

3.6.2产品型号3.3保温材料3.7.1屋面、露台的保温材料采用欧文斯科宁的250KPa平头型的挤塑板，燃烧等级为B2级,拼缝处贴胶带。

万科建筑标准工程做法通用图集（全套）万科建筑标准工程做法通用图集第一章:万科地下工程通用图集①防水做法②楼地面③内墙④顶棚第二章:室内装修工程通用图集①楼地面序号名称应用部位工程做法2.1.1 地面1住宅首层门厅、电梯厅、商业、物业管理用房等1.30厚防滑地砖面层（含结合层）（用于商铺内部由业主自理，用于商业服务网点公共走道时须做此道，住宅详装修做法） 2.45厚C20细石混凝土压实抹平3.25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算） 4.50厚C20细石混凝土（无结构板，普通回填）；或80厚C25混凝土，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板（有结构板，厚度及配筋详结构，降板100） 5.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平6.素土夯实，夯实系数不小于0.952.1.2 地面2商业、物管等公共建筑内的卫生间1.30厚防滑地砖面层（含结合层）（用于商铺内部由业主自理，用于商业服务网点公共卫生间时须做此道） 2.1.5厚JS防水涂料在管周、管井、地漏、烟风道等阴角部分涂刷防水附加层，宽度不小于250，卷起高度不小于300,墙角处沿墙高和楼板水平方向 3.最薄处30厚C20细石混凝土找坡，内配∅4间距100钢筋网片,1%坡向地漏 4.25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算） 5.1.5厚JS防水涂料,侧墙上翻300，管道穿楼板处 1.5厚JS防水涂料加强（直径200），上翻300。

（楼面防水层向门外延伸500，向门的两侧延伸200） 6.50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板130）7.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平8.素土夯实，夯实系数不小于0.952.1.3 地面3开敞入口空间、架空层地面等10厚防滑地砖（20厚防滑石材），白色水泥膏擦缝（材质及样式详景观或装修图纸）20厚（石材30厚）1：3干硬性水泥砂浆粘结层，表面撒素水泥粉1.5厚JS防水涂料防潮层50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平素土夯实，夯实系数不小于0.952.1.4 地面4电表间1.30厚C20细石砼找平层，压实抹光2.20厚1:3水泥砂浆 3.1.5厚JS防水涂料防潮层，上翻超出完成面300高 4.50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板50）5.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平 6.素土夯实，夯实系数不小于0.952.1.5 地面5管道井1.20厚1：3水泥砂浆找平抹光;（水表间、水暖井等设置有地漏的房间做法改为“最薄处20厚1：3水泥砂浆（掺5%防水剂）找平抹光，1%坡向地漏”）2.1.5厚JS防水涂料防潮层, 上翻超出完成面300高3.50厚C20细石混凝土（无结构板，普通回填）压实抹光；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板50） 4.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平 5.素土夯实，夯实系数不小于0.952.1.6 地面6地上水泵房1.最厚处70厚C20混凝土压实抹光，微坡向地漏或浅地沟 2.1.5厚JS防水涂料, 上翻超出完成面300高3.50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板70） 4.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平 5.素土夯实，夯实系数不小于0.952.1.7 地面7消控室、监控室防静电地面铺贴防静电聚氯乙烯（PVC）地面，由专业厂家施工45厚C20细石混凝土压实抹平25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算）50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板70）100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平素土夯实，夯实系数不小于0.952.1.8 楼面1 住宅起居室、书房、卧室、餐厅、户内走道等15厚防滑地板系统（详装修设计）60厚C20细石混凝土，压实抹平(内含地暖管）抗裂钢丝网∅3@50x50（在地暖管上方）平铺铝箔辐射层铺保温板（材料及厚度详节能专篇）钢筋混凝土楼板清理干净 2.1.9 楼面2 住宅厨房（带防水层） 1.8~10厚防滑地砖，白色水泥膏擦缝（地砖材质及样式详装修） 2.15厚1:3干硬性水泥砂浆结合层，表面撒水泥粉 3.40厚C20细石混凝土压实抹平(内含地暖管） 4.抗裂钢丝网∅3@50x50（在地暖管上方） 5.平铺铝箔辐射层 6.铺保温板（材料及厚度详节能专篇）7.1.5厚JS 防水涂料,侧墙上翻300，管道穿楼板处1.5厚JS 防水涂料加强（直径200），上翻300。

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
万科统一工程构造做法集
一、主要保温材料选用表
二、主要防水材料选用表
三、防水材料简介
（一）、建筑防水设防等级
等级划分根据建筑物重要程度、使用功能和建筑类型划分等
级
使用年限根据等级制定相应的合理使用年限
设防要求根据合理使用年限规定设防要求
材料选用适用的材料和限制使用的材料
1、屋面等防水等级及设防要求
2、地下室防水等级及适用范围
（二）、防水材料选择
材料分类：
刚性防水和柔性防水
（由于刚性防水拉伸强度低随基层开列而开裂丧失防水功能，沈阳公司原则上不允许使用）
柔性防水：
可分为防水卷材防水和防水涂膜。
