组合开关培训教程

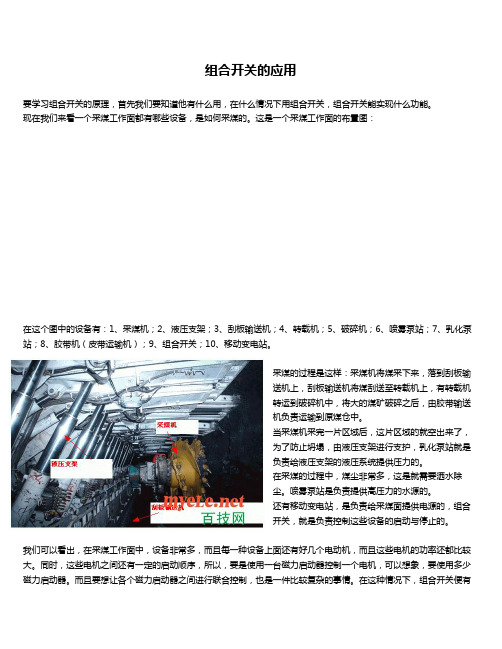

组合开关的应用要学习组合开关的原理，首先我们要知道他有什么用，在什么情况下用组合开关，组合开关能实现什么功能。

现在我们来看一个采煤工作面都有哪些设备，是如何采煤的。

这是一个采煤工作面的布置图：在这个图中的设备有：1、采煤机；2、液压支架；3、刮板输送机；4、转载机；5、破碎机；6、喷雾泵站；7、乳化泵站；8、胶带机（皮带运输机）；9、组合开关；10、移动变电站。

采煤的过程是这样：采煤机将煤采下来，落到刮板输送机上，刮板输送机将煤刮送至转载机上，有转载机转运到破碎机中，将大的煤矿破碎之后，由胶带输送机负责运输到原煤仓中。

当采煤机采完一片区域后，这片区域的就空出来了，为了防止坍塌，由液压支架进行支护，乳化泵站就是负责给液压支架的液压系统提供压力的。

在采煤的过程中，煤尘非常多，这是就需要洒水除尘。

喷雾泵站是负责提供高压力的水源的。

还有移动变电站，是负责给采煤面提供电源的，组合开关，就是负责控制这些设备的启动与停止的。

我们可以看出，在采煤工作面中，设备非常多，而且每一种设备上面还有好几个电动机，而且这些电机的功率还都比较大。

同时，这些电机之间还有一定的启动顺序，所以，要是使用一台磁力启动器控制一个电机，可以想象，要使用多少磁力启动器。

而且要想让各个磁力启动器之间进行联合控制，也是一件比较复杂的事情。

在这种情况下，组合开关便有了用武之地。

上图中是在一个采煤系统中使用了三台不同型号的联力组合开关控制了采煤系统中的所有设备。

虽然组合开关的型号非常多，但是他们都有许多的共同之处，所以我们只要掌握了其中一种型号的组合开关原理，其他的就好理解了。

我们这篇教程中，将KJZ3 型9回路开关为例进行讲解。

下一节，讲组合开关的主回路。

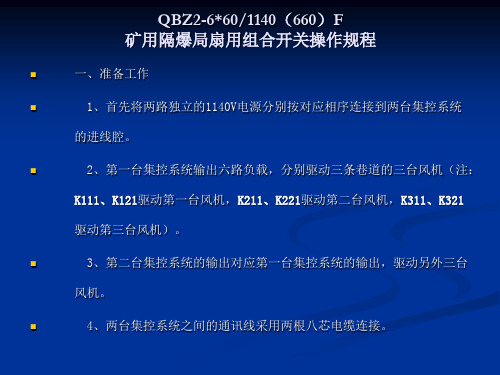

使用说明一、开关按钮使用说明（以四组合为例）：组合开关功能按键为两种：1、门盖上合分闸按钮2、副腔上参数设置按钮。

1、门盖上合分闸按钮使用说明门盖上按钮为两排，即上排合闸按钮，下排分闸按钮。

面朝门盖从左往右：合闸按钮依次为1路合闸、2路合闸、3路合闸、4路合闸、备用按钮1、备用按钮2；分闸按钮依次为1路分闸、2路分闸、3路分闸、4路分闸、备用按钮1、备用按钮2。

使用方法（近控条件下）：首先，打开门盖观察钮子开关，使其保持近控状态。

如果需要启动1路电源，则用手指按下上排1路合闸按钮，短暂按下后松开，当听见腔内接触器发出动作响声，则操作成功。

切忌不能长时间按下不松开。

如果需要停止1路电源，则用手指按下下排1路分闸按钮，操作方法与合闸状态下一致。

（远控条件下）：首先，打开门盖观察钮子开关，使其保持远控状态。

根据实际接线来使用，切忌保持远控按钮与下副腔远控接线正常。

如果发现近控按钮接触不良或者存在其他问题，则把其上线路接到备用按钮上，并进行标注说明。

2、副腔上参数设置按钮使用说明：副腔上按钮为一排。

面朝副腔从左往右依次为：菜单、上移、下移、确认、复位、试验、备用1、备用2。

长按上移或下移键2-3S进入参数设置界面，按菜单键来移动光标，目标确定后按确认按钮进入该参数设定的界面，通过上移或下移键来调整参数的数值。

数值设定好之后直接按复位键回到主单页，调整后的数据自动保存。

（按钮中设有时间延时，需按住按钮1秒之后松开）如果发现近控按钮接触不良或者存在其他问题，则把其上线路接到备用按钮上，并进行标注说明。

注：在调整参数设置时，需保证所有接触器与照明回路状态处于分闸状态，否则无法进行参数调整。

二、显示部分（以六组合为例，其它组合基本使用原理一样）4.1 状态显示窗口系统送电后首先显示起始画面，经3秒延时，或按确认钮进入系统状态显示窗口。

系统状态显示包括：回路合分闸状态、负荷电流、运行状态、告警提示、绝缘电阻值。

（绝缘电阻>200K时显示999K。

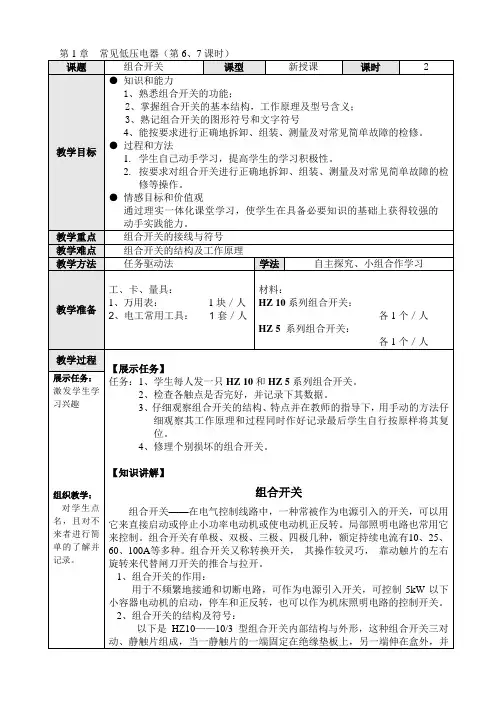

如图所示，组合开关主要由以下几部分组成：手柄、转轴、弹簧、凸轮、绝缘杆、绝缘垫板、动触片、静触片、接线柱。

关)适用于交流50赫兹380及以下，直流
任务三、认识其他型号组合开关
任务四、组合开关的安装
①HZ10系列组合开关应安装在控制箱（或壳体）内，其操作手柄最好在控制箱的前面或侧面。

开关为断开状态时应使手柄在水平旋转位置。

合开关外壳上的接地螺钉必须可靠接地。

②组合开关的通断能力较低，故不可用来分断故障电流。

当用于电动机可逆控制时，必须在电动机完全停转后才允许反向接通。

每小时的通断次数不能。

QJZ系列矿用隔爆兼本质安全型组合开关使用说明书电光防爆电气有限公司二00九年三月前言欢迎使用QJZ系列矿用隔爆兼本质安全型组合开关。

本说明书介绍了该起动器的特点和性能，以及应用范围、安装接线、操作维护等内容。

本起动器的操作务必在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。

本起动器所用的保护装置的一些重要操作，如定值修改等，均设有授权密码，请用户注意，如不按本说明书的要求进行操作，则有可能造成不良后果。

对本说明书如有疑问或有本说明书未涵盖的技术问题，请向厂家咨询。

警告：用户在使用时必须按说明书的要求操作严禁带电开盖，严禁损伤防爆面！注意事项★★★★禁止随意改动所有模块拨码，模块拨码不允许相同；如有更换模块，拨码应与先前模块相同。

★★★★禁止随意停止所设定的逻辑功能，如需停止只有在所设定的逻辑功能完全启动后才能停止。

★★★★相应位置上模块拔码如图所示，请勿改动！★★★★工作在同一模式下的换相模块，只有正反相序相同并且全部换相到位后才能起动工作模式！★★★★与负载连接时注意相序，避免由于相序错误造成事故！隔离机构功能对于每一个接触器模块都有带有控制手柄的隔离装置,这样可以使每一路接触器模块单独从母线板上脱开当隔离手柄动作时，相应的模块从动力母线板脱开。

当带载分断隔离手柄时，由于有断电触点，真空管先分断（接点在模块的辅助回路上）。

当隔离手柄在“分”位时，输出回路被接地。

基本说明用途此设备只能根据“工作环境”章节的应用说明才能使用。

任何不遵从以上说明的使用都被看作非正确的。

我们声明对非正确使用设备而造成的任何损害不承担任何责任。

特别指出，正确的使用是指遵从所有的操作指导。

在一定期限内要做所有的规定的测试和维护工作。

保证和责任对于由以下原因而造成的人身和财产损失，我们不承诺任何保证和承担任何责任：※没被授权使用※不正确的安装、使用、操作、维护※未经允许擅自改变设备结构※非厂商进行的结构改变※不遵从技术信息※没有经过厂家授权非正确使用及维修备件或附件※不可抗拒力影响※没有完全遵照“安全措施”说明使用※在对设备进行各种操作时必须遵从操作手册，特别是安全手册。

电气原理说明一．模块部分原理1.分、合闸接触器CJ合闸过程如下：在没有故障及异常情况下，保护器保护接点K2-K2K闭合，按下启动按钮或保护器程序合闸点(K3-K3K)动作，本安插件动作，本安插件输出点导通，功率继电器J吸合，J 吸合后KA继电器线圈接通控制电压，KA吸合控制真空接触器CJ 吸合，CJ常开辅助接点接通，保持本安插件控制点处于一直导通状态，CJ接触器一直处于吸合状态。

接触器分闸分两种方式，通过按钮或保护器动作分闸，其原理相同。

按下停止按钮或保护器保护点K2-K2K动作打开，本安回路断开，本安插件输出点断开，控制功率继电器J分断，KA分断，接触器CJ分断。

2.漏电检测部分对于漏电检测回路，模块上电后，高压真空继电器ZK控制线圈导通，常开点闭合，保护器漏电检测部分投入到主回路中。

模块合闸时，J功率继电器动作常闭点打开ZK线圈释放，并且在CJ吸合前漏电检测回路已从主回路中退出。

模块分闸时，为了保证操作过电压不会影响控制部分正常工作，通过KA继电器断电延时触点控制ZK在接触器分闸10秒后吸合，使漏电检测回路延时投入工作。

3.模块换向控制部分模块换向是通过保护器换向控制点K1-K1K闭合下发命令。

当下发换向命令后，K1-K1K闭合控制S1继电器吸合，S1常开点闭合当换向盘处于正向位置时，XK2动作，S2继电器吸合状态，ZJ1继电器控制线圈回路没有导通，因此ZJ2继电器吸合自保并互锁ZJ1继电器回路，控制电机旋转，当到达XK1位置时，XK1动作，换向完成。

处于反向位置时换向过程也相同。

通过电气互锁，当处于换向过程时（ZJ1或ZJ2吸合状态），接触器不吸合，同样，当接触器吸合时，换向操作同样无效。

4.模块保护器部分外部接口：AC1、AC2为保护器供电电源；IA、IB、IC、IN为电流互感器接点URW与GND为漏电检测回路接点；24V与XJ0~XJ4为反馈信号检测点，其中XJ0为接触器分、合反馈点，XJ2为正、反向反馈点，XJ3为换向到位反馈点；K1-K1K为换向控制常开点，发出换向命令后闭合时间为1SK2-K2K为故障及程序控制常开保护接点，上电自检无故障后闭合，当存在故障及进行逻辑控制及需要分断接触器时也通过该点控制；K3-K3K为程序合闸点，逻辑控制及本机控制时通过该点控制接触器吸合；485+、485-为标准RS485通讯接点，与多组合控制单元通讯。

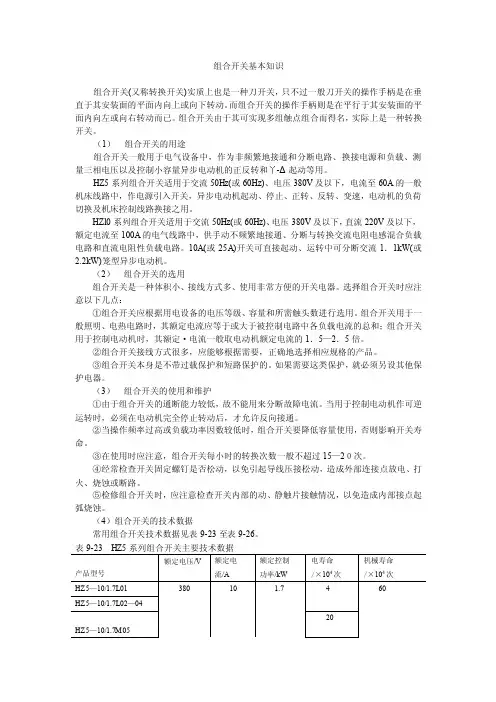

组合开关基本知识组合开关(又称转换开关)实质上也是一种刀开关，只不过一般刀开关的操作手柄是在垂直于其安装面的平面内向上或向下转动。

而组合开关的操作手柄则是在平行于其安装面的平面内向左或向右转动而已。

组合开关由于其可实现多组触点组合而得名，实际上是一种转换开关。

（1）组合开关的用途组合开关一般用于电气设备中，作为非频繁地接通和分断电路、换接电源和负载、测量三相电压以及控制小容量异步电动机的正反转和丫-Δ起动等用。

HZ5系列组合开关适用于交流50Hz(或60Hz)、电压380V及以下，电流至60A的一般机床线路中，作电源引入开关，异步电动机起动、停止、正转、反转、变速，电动机的负荷切换及机床控制线路换接之用。

HZl0系列组合开关适用于交流50Hz(或60Hz)、电压380V及以下，直流220V及以下，额定电流至100A的电气线路中，供手动不频繁地接通、分断与转换交流电阻电感混合负载电路和直流电阻性负载电路。

10A(或25A)开关可直接起动、运转中可分断交流1．1kW(或2.2kW)笼型异步电动机。

（2）组合开关的选用组合开关是一种体积小、接线方式多、使用非常方便的开关电器。

选择组合开关时应注意以下几点：①组合开关应根据用电设备的电压等级、容量和所需触头数进行选用。

组合开关用于一般照明、电热电路时，其额定电流应等于或大于被控制电路中各负载电流的总和；组合开关用于控制电动机时，其额定²电流一般取电动机额定电流的1．5—2．5倍。

②组合开关接线方式很多，应能够根据需要，正确地选择相应规格的产品。

③组合开关本身是不带过载保护和短路保护的。

如果需要这类保护，就必须另设其他保护电器。

（3）组合开关的使用和维护①由于组合开关的通断能力较低，故不能用来分断故障电流。

当用于控制电动机作可逆运转时，必须在电动机完全停止转动后，才允许反向接通。

②当操作频率过高或负载功率因数较低时，组合开关要降低容量使用，否则影响开关寿命。
