实训考核练习题中级维修电工考核练习题一、选择题1、功率小于（ B ）的电动机控制电路可用HK系列刀开关直接操作。

A 4kwB 5.5kwC 7.5kwD 15kw2、 HZ10系列拨盘开关的额定电流一般取电动机额定电流的( B)。

A 1~1.5倍B 1.5~2.5倍C 2.5~3.5倍D 3.5~5倍 3、交流接触器的( B )发热是主要的。

A 线圈B 铁心C 触点D 绕组4、 JS7-A系列时间继电器从结构上看，只要改变( B )的安装方向，便可获得两种不同的延时方式。

A 触电系统 B 电磁系统 C 气室 D 绕组5、由4.5kw、5kw、7kw三台三相笼型异步电动机组成的电气设备中,总熔断器选择额定电流（B ）的熔体。

A 30AB 50AC 70AD 15A6、 DZ5-20型自动空气开关的电磁脱扣的作用是（ D ）A 过载保护B 欠压保护C 失压保护D 短路保护 7、直流熔断器的（ A ）发热是主要的。

A 线圈 B 铁心 C 触点 D 栅片 8、交流接触器短路环的作用是（ B ）。

A 短路保护B 消除铁心振动C 增大铁心磁通D 减小铁心振动9、绕线式异步电动机转子绕组串频敏变阻器起动时起动电流过大，起动太快时，应将频敏变阻器换接抽头，使匝数（ A ）。

A 增大B 减小C 不变D 部分减小10、反接制动适用于10kw以下以下的小容量电动机的制动，对（ B ）的以上电动机反接制动，需在定子回路中串入限流电阻。

A 3kwB 4.5kwC 5.5kwD 7.5kw 11、常用低压控制电器为（ C ）。

A 刀开关B 熔断器C 接触器D 热继电器 12、自动切换电器为（ C ）。

A 自动空气开关B 主令电器C 接触器D 组合开关 13、国家标准的符号为（ B ）。

A JB B GBC DQD ISO 14、电器的有载时间和工作周期之比为（ B ）。

A 操作频率B 通电持续率C 机械寿命D 电气寿命 15、低压电器产品全型号中的第一位为（ C ）.A 设计代号 B基本规格代号 C 类组代号 D 辅助规格代号 16、低压开关一般为（ A ）。

试卷一一、选择题1、功率小于（）的电动机控制电路可用HK系列刀开关直接操作。

A、4KWB、5.5KWC、7.5KWD、15KW2、HZ10系列组合开关的额定电流一般取电动机额定电流的（）。

A、1～1.5倍B、1.5～2.5倍C、2.0～3.0倍D、3.5～5倍3、交流接触器的（）发热是主要的。

A、线圈B、铁心C、触点D、短路环4、由4.5KW、5KW、7KW3台三相笼型感应电动机组成的电气设备中，总熔断器选择额定电流（）的熔体。

A、30AB、50AC、70AD、15A5、DZ5-20型低压断路器的欠电压脱扣器的作用是（）。

A、过载保护B、欠电保护C、失压保护D、短路保护6、交流接触器短路环的作用是（）。

A、短路保护B、消除铁心振动C、增大铁心磁通D、减少铁心磁通7、常用低压保护电器为（）。

A、刀开关B、熔断器C、接触器D、热继电器8、手动切换电器为（）。

A、低压断路器B、继电器C、接触器D、组合开关9、低压电器产品全型号中的第一位为（）。

A、设计序号B、基本规格代号C、类组代号Ｄ、辅助规格代号10、低压开关一般为（）。

A、非自动切换电器B、自动切换电器C、半自动切换电器D、无触点电器11、HH系列刀开关采用储能分合闸方式，主要是为了（）。

A、操作安全B、减少机械磨损C、缩短通断时间D、减少劳动强度12、用于电动机直接启动时，可选用额定电流等于或大于电动机额定电流（）三极刀开关。

A、1倍B、3倍C、5倍D、7倍13、HZ系列组合开关的储能分合闸速度与手柄操作速度（）。

A、成正比B、成反比C、有关D、无关14、按下复合按钮时，（）。

A、动合触点先闭合B、动断触点先断开C、动合、动断触点同时动作D、无法确定15、DZ5-20型低压断路器的热脱扣器用于（）。

A、过载保护B、短路保护C、欠电保护D、失压保护二、判断题1、低压开关可以用来直接控制任何容量的电动机起动、停止和正反转。

（）2、HK系列刀开关设有专门的灭弧装置。

2、低压电器的分类、产品标准。

3、负荷开关的用途、型号、常用规格和结构，选用和安装方法，常见故障及排除方法。

4、组合开关的用途、型号、常用规格和结构，选用和安装方法，常见故障及排除方法。

5、低压断路器的用途、型号、常用规格和结构、工作原理，选用和安装方法，常见故障及排除方法。

【内容解析】1、电力拖动及其组成电力拖动是指用电动机带动生产机械运动的一种方法。

1.1、电力拖动系统的组成电力拖动系统一般由四个子系统组成：电源、电动机、控制设备、传动机构。

电源：电源是电动机和控制设备的能源，分为交流电源和直流电源。

电动机：电动机是生产机械的原动机，其作用是将电能转换成机械能。

电动机可分为交流电动机和直流电动机。

控制设备：控制设备用来控制电动机的运转，由各种控制电动机的电器、自动化元件及工业控制计算机等组成。

传动机构：传动机构是在电动机于生产机械的工作机构之间传递动力的装置，如减速箱、传动带、联轴器等。

1.2、电力拖动的优点A、方便经济B、效率高C、可控性好D、易于实现自动化1.3、电力拖动的发展过程1.3.1、按电力拖动中电动机的组合数量分三个阶段：A、成组拖动一台电动机拖动传动轴，再由传动轴经过皮带或绳索来分别拖动许多生产机械。

B、单电机拖动简化了机床本身的机械结构，提高了传动效率，生产机械各运动部分能够选择最合理的运动速度，缩短了工时，便于分别控制。

1.3.2、按控制方式的类型分为四个阶段：A、继电接触式有触点断续控制采用继电器、接触器、位置开关、保护器件等的自动控制方式。

这种有触点控制只有通和断两种装态，其控制作用是断续的。

B、直流电动机连续控制直流电动机调速性能好、调速精度高、平滑性能好。

它经历了直流发电机一一电动机连续控制系统电机放大机和磁放大器自动调速系统晶闸管一一电动机连续控制系统C、可编程无触点断续控制它通过编码、逻辑组合来改变程序。

实现对程序需要经常改变的控制要求。

D、采样控制通过探头、传感器等收集的数据，应用计算机不断地处理复杂生产过程中的大量数据，然后通过自动控制设备及时调整各部分生产机械，使之保持最合理的运行状态，实现整个生产过程的自动化。

138LX10系列行程开关用于交流50Hz 、380V 直流220V 的起重机控制线路中，作机构行程的终点保护之用，其长期工作电流为10A 。

产品符合：GB/T 14048.5 标准。

，行程开关按操动臂的型式分为六种□ LX101型行程开关采用单滚轮尺杆操动臂，用于惯性行程不甚大的平移机构□ LX102型行程开关带双滚轮叉型杆操动臂，用于惯性行程较大的平移机构□ LX103型行程开关带有重锤式荷重杠杆操动臂，用于限制提升机构的行程-；-；-；产品结构分类概述产品概述选型指南□ 海拔高度不超过2000m ；□ 周围空气温度：-25℃~+40℃，日平均温度不超过+35℃□ 安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低的温度下可允许有较 高的相对湿度，最湿月的月平均温度不超过+25℃，该月的月平均最大相对湿度不超过90%, 由于温度变化发生在产品上的凝露必须采取措施□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方；□ 在无强烈震动和颠簸的地方；□ 在没有雨雪侵袭的地方。

；；正常工作条件和安装条件订货时请注明：a) 产品完整型号；b) 数量例如：LX1011 行程开关 100只。

-行程开关的额定电流、额定电压和电流的类别及有关技术参数见表1行程开关在次的操作频率下的机械寿命不低于次。

行程开关的开、关合频率不大于150次/h 。

推动开关操动臂的最大速度不超过表2之规定。

400/h 100 000表2轴上的凸轮而实现触头开闭。

操动臂的定位是借定位件、定位弹簧、定位杠杆和滚子来实现的。

在行程开关壳内装有一组接触组，其动触头和静触头随着操动臂的转动带动开关转表1主要技术数据订货须知139。

（完整版）常用低压电器试题.doc一、选择题1 、功率小于（）的电动机控制电路可用HK 系列刀开关直接操作。

A 、4KW B、 5.5KW C、7.5KW D 、15KW2 、HZ10 系列组合开关的额定电流一般取电动机额定电流的（）。

A 、1 ～1.5 倍B、1.5 ～2.5 倍C、2.0 ～3.0 倍 D 、3.5 ～5 倍3 、交流接触器的（）发热是主要的。

A 、线圈B、铁心C、触点D、短路环4 、由 4.5KW 、5KW 、7KW3 台三相笼型感应电动机组成的电气设备中，总熔断器选择额定电流（）的熔体。

A 、30A B、 50A C、70A D 、 15A5 、 DZ5-20 型低压断路器的欠电压脱扣器的作用是（）。

A 、过载保护B、欠电保护C、失压保护D、短路保护6 、交流接触器短路环的作用是（）。

A 、短路保护B、消除铁心振动C、增大铁心磁通D 、减少铁心磁通7 、常用低压保护电器为（）。

A 、刀开关B、熔断器C、接触器 D 、热继电器8 、手动切换电器为（）。

A 、低压断路器B、继电器C、接触器 D 、组合开关9 、低压电器产品全型号中的第一位为（）。

A 、设计序号B、基本规格代号C、类组代号Ｄ、辅助规格代号10 、低压开关一般为（）。

A 、非自动切换电器B、自动切换电器C、半自动切换电器D 、无触点电器11 、 HH 系列刀开关采用储能分合闸方式，主要是为了（）。

A 、操作安全B、减少机械磨损C、缩短通断时间D、减少劳动强度12 、用于电动机直接启动时，可选用额定电流等于或大于电动机额定电流（）三极刀开关。

A 、1 倍B、 3 倍C、 5 倍 D 、7 倍13 、 HZ 系列组合开关的储能分合闸速度与手柄操作速度（）。

A 、成正比B、成反比C、有关 D 、无关14 、按下复合按钮时，（）。

A 、动合触点先闭合B、动断触点先断开C、动合、动断触点同时动作D、无法确定15 、 DZ5-20 型低压断路器的热脱扣器用于（）。

低压电器设备型号的含义1.刀开关□□□□1 2 3 41——类型代号2——设计代号3——额定电流（安）4——极数类型代号如下；HK——开启式负荷开关ＨＨ——封闭式负荷开关ＨＤ——单投刀开关ＨＳ——双投刀开关ＨＲ——熔断式刀开关ＨＺ——组合开关2．胶盖瓷底闸刀开关（开启式负荷开关）HK 1——□ＨＫ——开启式负荷开关１——设计序号□——额定电流３.铁壳开关（封闭式负荷开关）ＨＨ４——□／□１２ＨＨ——封闭式负荷开关４——设计序号1——额定电流2——极数4.组合开关（转换开关）HZ10系列HH 10——□□／□1 2 3HH——组合开关10——设计序号1——额定电流2——专门用途代号3——极数HZ3——132型组合开关HZ3——132HZ——组合开关3——设计序号132——基本规格代号5.自动空气开关DZ 5——20□／□□1 2 3DZ——塑料壳式自动开关5—设计序号20—额定电流1---配电用自动开关加代号P 2---极数3——（0表示无脱扣器式、1表示热脱扣器式、2表示电磁脱扣器式、3表示复式）6.低压熔断器RCIA系列瓷插式熔断器R C 1 A——□R---熔断器C—插入式1——设计序号A—改型设计□—额定电流封闭管式熔断器R M 10——□R—熔断器M—无填料封闭管式10—设计序号□—熔断器额定电流RLI系列螺旋式熔断器R L I——□R—熔断器L—螺旋式I—设计序号□—熔断器额定电流RTO系列有填料封闭管式熔断器R T O ——□R—熔断器T—有填料封闭管式0—设计序号□—熔断器额定电流RLS系列螺旋式快速熔断器R L S ——□R—熔断器L—螺旋式S—快速□—熔断器额定电流7。

主令电器控制按钮L A □——□□□1 2 3 4L—主令电器A—按钮1—设计序号2—常开触头数3—常闭触头数4—结构形式型号中的结构形式可分为；K—开启式H—保护式S—防水式F—防腐式J—紧急式X—旋钮式Y—带钥匙式D—带指示灯式交流接触器C J □——□C—接触器J—交流1—设计序号2—主触头额定电流1 2直流接触器C Z □——□／□□1 2 3 4C—接触器Z—直流1—设计序号2—主触头额定电流3—常开触头数4—常闭触头数时间继电器J S 7 —□ AJ—继电器S—时间7—设计序号□—基本规格代号A—结构设计稍有改进J S 11 —□□□A B CJ—继电器S—时间11—设计序号A——1表示延时范围为0.4～8秒2表示延时范围为2～40秒3表示延时范围为10～240秒4表示延时范围为1～20分5表示延时范围为5～120分6表示延时范围为3～72小时B—1表示通电延时2表示断电延时C—空格表示采用螺丝刀调节延时B表示采用旋钮调节延时中间继电器J Z □—□□1 2 3J—继电器Z—中间1—设计序号2—常开触头数3—常闭触头数。

高低压成套电气24-35kV开关柜系列6-12kV开关柜系列0.4kV低压开关柜系列KYN□-24型铠装移开式交流金属封闭开关设备XGN15-24kV型六氟化硫开关设备KYN61-40.5型铠装移开式交流金属封闭开关设备KYN10-40.5型铠装移开式交流金属封闭开关设备JYN1-40.5型金属封闭型移开式开关柜GBC-40.5型手车式高压开关柜XGN17-40.5型固定式交流金属封闭开关设备020304050607080910111213141516171819 KYN28A-12(GZS1-12Z)型铠装中置式金属封闭开关设备XGN2-12Z型固定式金属封闭开关设备XGN66-12型固定式封闭开关设备HXGN□-10Z型环网真空开关柜XGN15-12(L)型户内高压六氟化硫环网开关设备GCK型低压抽出式开关柜GCS型低压抽出式开关柜MNS型低压抽出式开关柜GGD型交流低压配电柜XL-21型动力配电箱PZ30住宅类、非标类配电箱ZBW 型系列组合式变电站(欧式)YBW27组合式变电站(美式)电缆分支箱2021222324PZ2-12高压无功自动补偿成套装置GZD(W)型微机监控高频开关直流电源柜箱式变电站系列电网质量及直流屏系列252627PR194多功能电力仪表 微机综合保护装置PH2008漏电火灾报警系统仪表、电气自动化及电气火灾监控报警系列2产品概述柜体结构采用敷铝锌板比多重折弯组装而成。

完全金属铠装及彻底分隔。

所有设备的操作均可在柜门关闭状态下进行。

柜壳密封度高，防止设备受杂物和虫害侵入，防护等级IP4X 。

简单且有效的闭锁，防止误操作。

主回路采用复合绝缘，绝缘性能可靠。

真空断路器及其操动机构仅需少量维护。

更换断路器非常主要技术参数简单，手车互换性好。

参数范围大：额定电流可在630A~3150A 之间选择。

二次线敷设于尺寸宽裕的线槽内，容易接线。

电缆室有充裕的空间，可联接多根电缆。

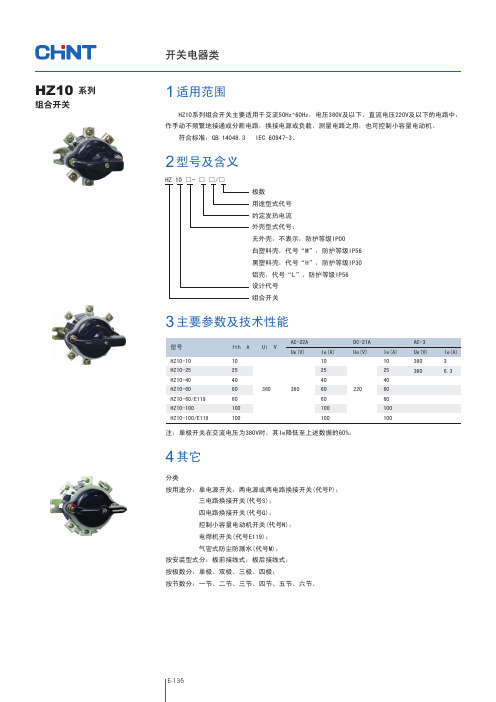

HZ10系列组合开关（以下简称开关），适用于交流50Hz ，电压380V 及以下，直流220V 及以下的电路中，供手动不频繁地接通或分断电路，换接电路、测量电路之用，亦可控制小容量交流电动机。

产品符合GB14048.3-2008《低压开关设备和控制设备 第3部分：开关、隔离器、隔离开关以及熔断器组合电器》标准。

1 适用范围2 结构3 型号说明开关的动、静触头（刀片）分别装于数层绝缘件内，动触头跟随手柄旋转而变更其通断位置。

操作机构由滑板、凸轮、扭簧及手柄组成。

操作机构由扭簧储能，与手动操作速度无关，从而提高了产品的电气性能。

HZ 10极数：1、2、3约定发热电流：10A 、25A 、63A 设计序号组合开关4.1 额定工作电压a AC 380V b DC 220V4.2 额定绝缘电压：660V4.3 约定发热电流：10A 、25A 、63A 4.4 使用类别：AC-22A DC-21A4 基本参数5 正常工作条件5.1 周围空气温度：-5℃～+40℃，24h 内平均温度不超过+35℃；5.2 开关安装地点的海拔不超过2000m；注：控制电动机正反转开关，必须在电动机完全静止时才允许反方向起动。

7 产品外形尺寸及安装尺寸见图A、5.3 大气的相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在该产品表面上的凝露；5.4 开关的污染等级为3级；5.5 开关的安装类别为Ⅱ、Ⅲ类；5.6 开关安装在雨雪不能侵袭且无明显振动的地方，安装环境中无足以腐蚀金属和破坏绝缘的气体、尘埃；5.7 开关可安装在任意倾斜位置的场合。

6 开关直接控制电动机参数型号HZ10-10/3HZ10-25/3380V 时极限操作电流闭合电流 （A ）次94155100100断开621081010380V 时允许起动及控制的Y 系列电动机容量（kW ）33.5电流（A ）712电流 （A ）次8 开关接线图型号规格极数层数接线图号约定发热电流AHZ10-□/1 HZ10-□/2 HZ10-□/3123123123102563√√√√√√√图号10ⅠⅡX1C1X2X1C2C1X3X2X1C3C2C1图号2图号300ⅠⅡ00ⅠⅡ图B 板后接线式表1型号HZ10-10 HZ10-25 HZ10-63外形尺寸安装尺寸A165100142A286114153H6D+6n78+10n102+15nC68992132B1B274100139S5675590128J--13K29+6n38+6n47+6n备注“n”为极数50Ф。
