隔离开关试验作业指导书

目录1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4作业准备 (1)5作业流程 (2)6 安全风险及预控措施 (2)7作业项目、方法及标准 (3)8 回顾及改进 (7)附录A（隔离开关交接试验作业过程表单） (8)附录B（隔离开关交接试验作业数据记录表单） (10)隔离开关交接试验作业指导书1 适用范围本作业指导书适用于广西电网公司各单位管辖范围内隔离开关交接试验工作。

2 规范性引用文件GB 50150－2006 电气装置安装工程电气设备交接试验标准GB 26860-2011 电业安全工作规程发电厂和变电所电气部分GB 26861-2011 电业安全工作规程高压试验室部分DL 474－2006 现场绝缘试验实施导则Q/CSG 114002－2011 电力设备预防性试验规程Q/GXD 126.01－2009 电力设备交接和预防性试验规程3 技术术语无4作业准备4.1 人员配备序号人员分工人数备注1 工作负责人 1 由熟悉现场、熟悉设备的人员担任2 现场安全员 1 由有经验的人员担任，工作负责人可兼任3 作业人员 24 合计 3 所有工作人员需通过每年一次的GB26860-2011电业安全工作规程（发电厂和变电所电气部分）年度考试，经过必要的技能技术培训，可根据实际情况安排人员；高压试验人员应取得“高压试验”特种资格证书。

4.2 技术资料序号内容标准备注1 设备情况调查掌握隔离开关基本情况2 技术资料准备隔离开关出厂资料Q/GXD 126.01－2009《电力设备交接和预防性试验规程》及相关标准规程。

出厂试验数据报告4.3 物品配置表1: 安全防护用品及安全标识序号名称规格单位数量备注1 安全围栏卷 12 绝缘手套（自选）双 23 绝缘垫块 1表2：工器具及仪器仪表序号名称规格单位数量备注1 兆欧表2500V 台 1 绝缘电阻测试2 回路电阻测试仪台 1 回路电阻测试3 耐压测试仪套 1 耐压测试4 超声波探伤仪台 1 支柱绝缘子超声波探伤5 万用表 块 16 温、湿度计 个 17 电源电缆盘 220V 个 28 绝缘梯 把 19 裸铜线 米 若干 10 试验用连接导线 2.5mm2根 若干 11 线夹、绝缘带 个、卷、 若干 12绝缘绳根若干5 作业流程作业流程见图1。

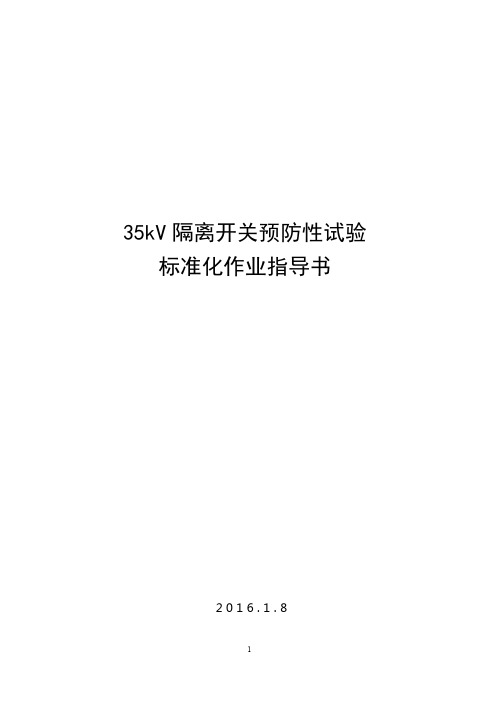

35kV隔离开关预防性试验标准化作业指导书2016.1.8目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4试验前准备 (1)4.1准备工作安排 (1)4.2劳动组织及人员要求 (1)4.3工器具与仪器仪表 (2)4.4技术资料 (3)4.5危险点分析与预防控制措施 (3)5安全措施 (3)6试验流程图 (4)7试验程序及工艺标准 (4)7.1开工 (4)7.2试验电源的使用 (4)7.3试验前准备工作安排 (5)7.4试验人员分工 (5)7.5作业内容 (5)7.6竣工 (6)8验收记录 (6)附录A（规范性附录）报告样式 (7)前言本标准化作业指导书是规范xxx35kV隔离开关预防性试验标准化作业而制定。

制定本标准化作业指导书的目的是指导35kV隔离开关预防性试验标准化作业的全过程控制，体现对设备及人员行为的全过程管理，保证现场作业过程的安全和质量，优化作业方案，提高效率，降低成本。

本标准化作业指导书由xxx标准化委员会提出。

本标准化作业指导书由xxx运维检测部负责起草。

本标准化作业指导书主要起草人：本标准化作业指导书审核人：本标准化作业指导书批准人：本标准化作业指导书由公司运维检测部归口并负责解释。

35kV隔离开关预防性试验标准化作业指导书1范围本标准化作业指导书规定了35kV隔离开关预防性试验标准化作业的试验前准备、工作内容、验收等要求。

本标准化作业指导书适用于35kV隔离开关预防性试验标准化作业。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

DL/T596-1996电力设备预防性试验规程Q/GDW168-2008输变电设备状态检修试验规程Q/GDW643-2011配网设备状态检修试验规程3术语和定义下列术语和定义适用于本标准化作业指导书。

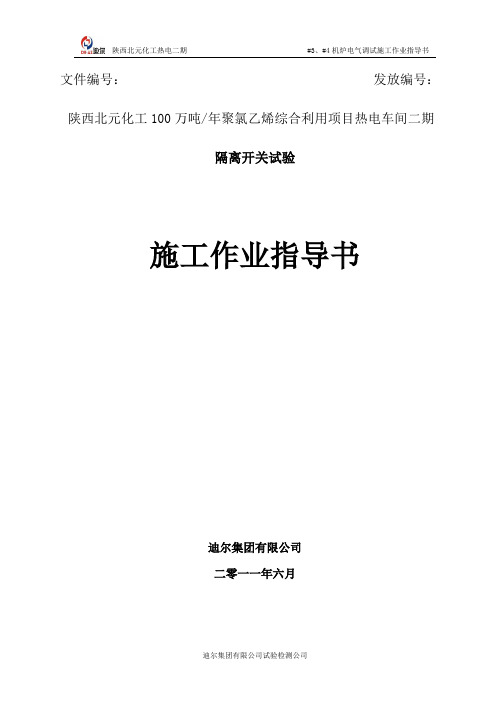

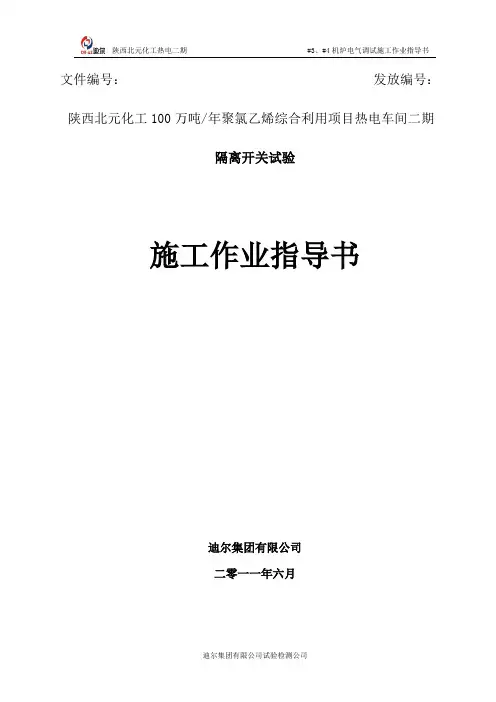

文件编号：发放编号：陕西北元化工100万吨/年聚氯乙烯综合利用项目热电车间二期隔离开关试验施工作业指导书迪尔集团有限公司二零一一年六月陕西北元化工100万吨/年聚氯乙烯综合利用项目热电车间二期隔离开关试验施工作业指导书编制：审核：批准：批准日期：年月日目次1目的 (02)2依据 (02)3主要技术规范 (02)4调试内容 (02)5使用仪器设备 (02)6调试应具备的条件 (03)7调试步骤 (03)8安全注意事项 (03)1. 目的通过对隔离开关、负荷开关及高压熔断器交接试验，以检验设备质量及安装质量是否符合要求，并得出是否可以投入运行的结论。

2. 依据2.1 《火电工程启动调试工作规定》2.2 《火力发电厂基本建设工程启动及竣工验收规程（1996）》2.3 《火电机组达标投产考核标准（2001年版）》2.4《电力安装工程电气设备交接试验标准》（GB50150-2006）2.5《工程建设强制性条文（电力工程）》2.6 制造厂技术规范2.7 《电力建设安全健康与环境管理工作规定（2002年版）》3. 主要技术规范3.1 型号3.2 额定功率3.3 额定电压3.4 额定电流4. 调试内容隔离开关、负荷开关及高压熔断器的试验项目如下：4.1 测量绝缘拉杆的绝缘电阻4.2 测量负荷开关导电回路的直流电阻4.3 测量高压熔断器限流容丝的直流电阻4.4 交流耐压试验4.5 测量操动机构线圈的最低动作电压4.6 操动机构的试验5．使用仪器设备5.1 兆欧表：500V、1000V、2500V5.2 回路电阻测试仪5.3 交流高压试验设备一套额定输出电压：0--50KV额定输出电流：2mA6．调试应具备的条件6.1 安装完毕，并符合安装规程要求，办理完安装验收签证；6.2 一次设备安装、检修完毕后应将所有绝缘件擦拭干净，不必要的附属设施拆除；6.3 生产区域的场地平整，平台栏杆，沟道盖板齐全，道路畅通，有碍试验的脚手架、障碍物、易燃物、垃圾等应清除干净，留出试验场地；7．调试步骤7.1测量由有机物制成的绝缘拉杆的绝缘电阻值，在常温下应不低于下表的规定；7.2 测量负荷开关导电回路的电阻,电阻值及测试方法应符合产品技术条件的规定；7.3 测量高压熔断器闲流容丝的直流电阻，与同型号产品比较不应有明显差别；7.4 交流耐压试验，应符合下述规定；三相同一箱体的负荷开关，应按相间及相对地进行耐压试验，其余均按相对地或外壳进行。

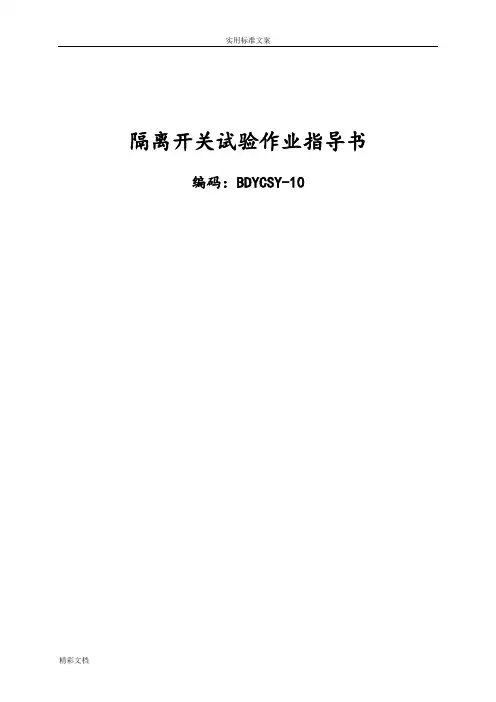

隔离开关试验作业指导书编码：BDYCSY-10二○○九年八月批准：日期：技术审核：日期：安监审核：日期：项目部审核：日期：编写：日期：目录1. 适用范围 (1)2. 编写依据 (1)3. 作业流程 (1)3.1 作业（工序）流程图 (1)4. 作业准备 (1)4.1 人员配备 (1)4.2 工器具及仪器仪表配置 (2)5．作业方法 (2)5.1 开始 (2)5.2操作机构调试 (2)5.3 回路电阻测试 (2)5.4 测量绝缘电阻 (2)5.5 耐压试验 (2)6．安健环控制措施 (2)6.1 试验前 (2)6.2 回路电阻测试及耐压试验 (3)6.3 交流耐压试验 (3)6.4 操作机构调试 (3)6.5 试验结束后 (3)6.6 危险点辨识 (3)7.质量控制措施及检验标准 (4)1. 适用范围本作业指导书适用于隔离开关。

2. 编写依据 序号 标准及规范名称颁发机构1 GB 50150-2006 电气装置安装工程电气设备交接试验标准中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局 2DL 408-1991 电业安全工作规程（发电厂和变电站电气部分）中华人民共和国能源部3. 作业流程3.1 作业（工序）流程图4. 作业准备 4.1 人员配备表4-1作业人员配备工序名称建议工作人数负责人数监护人数操作机构调试 3 1 1 回路电阻测量 3 1 1 绝缘电阻测量311开始回路电阻测量绝缘电阻测量试验记录操作机构调试耐压试验交流耐压试验 3 1 14.2 工器具及仪器仪表配置表4-2主要工器具及仪器仪表配置序号名称规格/编号单位数量备注1 兆欧表只2 回路电阻测试仪台3 交流耐压试验装置套5．作业方法5.1 开始5.1.1检查隔离开关的一次状态，保证其与带电设备有明显断开点。

5.1.2试验前工作票已开好，人员试验前的技术交底与安全交底已完成。

5.1.3一次设备机械部分已安装完成，机械无卡涩。

第六章隔离开关作业指导书一、适用范围适用于普铁接触网S3F-27.5/2000型电动隔离开关、GW4-27.5/1250型单极手动隔离开关、GW4-2*27.5/2000双极手动隔离开关检修作业。

二、作业准备（一）人员：8人（作业2人，地线、防护及其它6人）。

（二）工、机具：脚扣（挂梯）、组合工具、管钳、力矩扳手、水平仪、角度仪、温度计、手锤、橡胶锤、大绳、砂布、钢刷子、毛刷、塞尺、锉刀、钢卷尺、开关钥匙、等位线、2500V兆欧表、万用表、螺丝刀、钢丝钳、安全用具、防护用具、照明用具、通讯工具等（根据具体项目需要携带相应工、机具）。

（三）材料：松动剂、C型垫片、设备线夹、润滑脂、机械部位润滑脂、防锈漆、导电膏、棉布、隔离开关相关零部件等（根据具体项目需要携带相应材料）。

（四）资料：隔离开关安装图及使用说明书，隔开引线安装曲线表、电动操作机构电气说明文件。

三、检修标准（一）隔离开关应动作可靠、转动灵活，合闸时触头接触良好，用0.05×10mm的塞尺检查，对于线接触的，应塞不进去；引线和连接线的截面与开关的额定电流及所连接的接触网当量截面相适应，引线不得有接头。

（二）隔离开关的触头接触面应平整、光洁和无损伤；在动静触头的耦合面涂抹导电膏。

（三）隔离开关的分、合闸角度及止钉间隙符合产品的技术要求。

隔离开关的分、合闸止钉间隙为1～3mm。

（四）隔离开关操作机构应完好无损并加锁，转动部分注润滑油，操作时平稳正确无卡阻和冲击。

（五）引线及连接线应连接牢固接触良好，无破损和烧伤。

引线的长度应保证当接触悬挂受温度变化偏移时有一定的活动余量并不得侵入限界，引线张力不得大于500N,引线摆动到极限位臵对接地体的距离不小于350mm。

（六）支持绝缘子应清洁无破损和放电痕迹，瓷釉剥落面积不超过300mm²。

（七）新安装的隔离开关在投入运行前应做交流耐压试验，运行中每年用2500V的兆欧表测量一次绝缘电阻，与前一次测量结果相比不应有显著降低。

隔离开关检调、更换作业指导书一、内容与适应范围本标准规定了隔离开关检调的作业程序和质量标准。

本标准适用于隔离开关检调和更换。

二、隔离开关检调1、作业准备1.1、作业人员：3人1.2、主要工具：触网常用扳手、开关摇手柄、开关钥匙、梯子、专用油脂、绳子、塞尺、卷尺1.3、安全用具：柔性接地棒、柔性验电器、安全带、安全帽1.4、主要材料：无2、作业程序2.1、核对施工检修申请单与工作票是否符合规定；2.2、要令申请，向行调申请允许作业命令。

2.3、行调下达准许作业命令后进行验电接地2.4、确认牵引所小车位置处于冷备用状态，确认隔离开关在合闸状态2.5、进行隔离开关检调2.5.1、检查隔离开关在分合闸时动静刀头是否有烧伤痕迹和绝缘子状态2.5.2、检查分闸、合闸时动静刀头是否到位2.5.3、检查消弧棒合闸情况下间隙是否符合要求2.5.4、检查隔离开关分合闸过程中动静刀头和消弧棒之间关系是否正确2.5.5、观察隔离开关在合闸过程中消弧棒是否有撞击现象2.5.6、检查各部分螺栓有无松动和放电情况2.5.7、合闸位置时用0.05mm*10mm的塞尺检查刀片密合情况（塞入深度20mm。

2.5.8、清洁动静刀头和绝缘子（户内）2.5.9、涂抹专用油脂2.5.10、操作机构箱在保养过程中要对所有接线端子进行紧固2.5.11、操作机构箱的大小齿轮每年进行一次加油（黑牛油）2.5.12、操作机构箱的大齿轮的固定螺母应按8N/M力矩进行检查2.5.13、操作机构箱的大小齿轮配合松紧适当，不可过紧或过松2.5.14、联系总调所进行远动分合闸操作（或手动的信号），现场确认开关是否到位2.6、工作结束，工作负责人对人员、工器具及材料进行清点；2.7、拆除接地线，作业人员撤离现场；2.8、消令登记；2.9、回基地填写相应的报表。

三、隔离开关更换1、作业准备1.1、作业人员：6人1.2、主要工具：触网常用扳手、开关摇手柄、开关钥匙、梯子、专用油脂、绳子、塞尺、卷尺1.3、安全用具：柔性接地棒、柔性验电器、安全带、安全帽1.4、主要材料：隔离开关、动静刀头以及零配件2、作业程序2.1、核对施工检修申请单与工作票是否符合规定；2.2、要令申请，向行调申请允许作业命令。

单位：编制：审核：批准：监理：日期：目录1 适用范围： (1)2 作业准备： (1)3 技术要求： (1)4 施工程序与工艺流程： (2)5 施工要求： (2)6 劳动组织： (4)7 材料要求 (6)8 设备机具配置 (6)9 质量控制及检验： (7)10 安全及环保要求： (7)某变电所隔离开关施工作业指导书1 适用范围适用于电压在10kv—220kv，隔离开关的相间距离误差在5-22mm之间变电所的隔离开关施工作业。

2 作业准备2.1 技术准备：熟悉、审查施工图纸和相关设计资料，澄清有关技术问题，并由项目部总工向项目部各部室及技术人员、技术主管向作业队技术人员、作业队技术人员向班组长及全体作业人员进行三级技术交底。

2.2 人员配备：施工现场应配备作业队技术人员、班组长、质检员、安全员及满足施工需求的作业人员。

参加施工人员应进行上岗前技术培训、安全培训，电焊工、电工必须经培训合格后持证上岗。

2.3 施工人员应熟悉施工图纸的要求及现场布置。

2.4 施工人员掌握GB50169-92《电气装置安装工程隔离开关装置施工及验收规范》的规定及其安全措施的要求。

2.5 施工人员熟悉施工工艺及程序。

2.6 机械设备及工器具配备：施工前应配备满足施工需求的机械设备及工器具。

所有测量、计量仪器、仪表应按要求定期或在使用前进行校准和检定，并报验后方能使用。

2.7 材料：物资材料已到货。

3 技术要求3.1 施工前按设计技术要求派施工经验丰富的技术人员进行首件示范，确定施工工艺能达到设计要求。

3.2 在大范围开展施工作业前，根据首件示范确定工艺参数，并报监理单位确认。

4 施工程序与工艺流程图1 220kV以下GW4系列隔离开关安装调整工序流程图2 55 kV以下GN2系列隔离开关安装调整工序流程5 施工要求5.1 技术要求5.1.1 隔离开关运到现场后的检查，应符合下列规定：5.1.1.1 设备的型号及规格符合设计要求；5.1.1.2 所有部件及零、配件齐全，无损伤、变形或锈蚀现象；5.1.1.3 绝缘子等瓷件无裂纹、破损等缺陷，瓷、铁粘合牢固；5.1.1.4 隔离开关及其操动机构的转动部分灵活，所有固定连接部位牢靠；5.1.1.5 户内型熔断管的密封良好，瓷件无裂纹；户外型熔断管的绝缘体无裂纹或变形，其转动部位灵活。

作业指导书GW6－220G型单柱垂直断口隔离开关大修1.目的（主要体现编写本指导书目的）1.1规范我局输变电专业现场检修作业行为，规范现场人员检修作业方式、方法和安全措施，提高现场检修作业安全水平，保证现场检修工作质量，提高工作效率。

1.2进一步加强现场检修作业的指导、管理、监督，做到检修试验工作规范化、标准化。

2.范围（列出本指导书具体适用范围）本指导书适用于我局GW6－220G型单柱式隔离开关大修现场作业。

3.职责（主要体现作业人员组织措施、各分工人员职责等）3.1工作负责人3.1.1监护现场作业人员的安全；3.1.2对该检修作业结果进行审核、负责;3.1.3工作票的开工、终结办理；3.1.4施工结束后检修记录填写完整；3.1.5检修作业后检修报告的撰写;3.2现场作业人员3.2.1认真按施工工艺要求进行施工，对施工中发现的问题及时向工作负责人反馈3.3现场检修记录人3.3.1负责及时记录现场实际检修情况;4. 工作程序4.1施工前作业准备及条件要求（主要体现施工作业前要求的设备状况掌握、工具准备、材料准备、施工环境条件要求等）。

4.1.4.1天气情况要求无雨。

4.2现场作业流程 (主要编写作业详细工序步骤、工艺要求、各工序进度控制、存在的危险5.危险点及操作安全主要事项（主要体现施工中的通用安全措施要求及注意事项等，可参照安全措施标准化要求写）5.1 断开隔离开关操作及控制电源；隔离开关两侧停电并接地、做好完备的安全措施情况下方可对隔离开关构架以上从事检修工作，要挂标示牌。

否则，只能对隔离开关构架以下从事检修工作，并有安全禁示牌，每一项的工作都要认真考虑安全，要与隔离开关的带电部分保持足够的安全距离。

要有安全围网。

5.2现场作业人员正确使用合格安全帽、登高作业人员正确使用合格安全带6.相关/支持性文件(主要列出指导书编制引用、参考的标准、规程、依据等)6.1《福建省泉州电业局变电设备检修工艺及质量标准》6.2《GW6系列高压交流隔离开关检修工艺》6.3《GW6－220型单柱垂直断口隔离开关安装使用说明书》6．4《电力设备交接及预防性试验规程实施细则》7.记录（附上现场检修作业所使用的记录格式等）设备大修工艺卡GW6－220G型单柱垂直断口隔离开关大修设备双重名称：变电站、、、隔离开关。

隔离开关试验作业指导书2018 年09 月1、目的为了保证隔离开关抽检试验过程受控，实现检验结果的有效性和正确性，特制定本次抽检试验方案。

2、适用范围适用于公司系统招标采购的10（6）kV～20kV隔离开关的抽检工作。

3、规范性引用文件GB 11022-2011高压开关和控制设备共用技术要求GB 1985-2014高压交流隔离开关和接地开关GB 1984-2014 交流高压断路器4、试验项目、试验环境及所依据标准隔离开关成品试验抽检项目、抽检内容、要求及判据依据见表1。

表1隔离开关试验项目及所依据标准5、试验方法及结果判定5.1结构与外观检查1测量仪器水平尺、卡尺、直尺等。

2一般要求不带电条件下开展。

3测量参数记录环境温度；测量每极端子间电压降或电阻值。

4试验方法4.1检查开关托架状态：用水平尺检查托架横、纵向是否水平。

将水平尺放在托架（1a）上观察，开关托架不水平时，同时调整斜撑角钢与水平角钢连接处的位置，直至托架水平，然后将螺栓紧固。

4.2检查绝缘子表面状态：检查绝缘子表面是否脏污、有无裂纹；检查绝缘子表面有无放电痕迹、有无绝缘老化现象；4.3检查操作机构状态：操作机构是否转动灵活；分合标识是否正确；传动杆连接是否牢固。

4.4检查开关开合情况：检查开关打开时分闸时刀闸角度、止钉间隙；检查开关合闸时，刀闸是否呈水平状态，两刀闸中心线是否相吻合。

4.5检查接地刀闸开合状态：接地刀闸开合是否到位；刀闸接触是否密贴。

4.6检查刀闸触头状态：检查刀闸触头表面有无锈蚀；检查弹簧片压力；4.7检查开关引线状态：检查引线驰度是否过大或过小；用水平尺和钢卷尺检查引线与钢轨相交处与接触线的高度差300mm；用钢卷尺测量引线与接地体之间的最小绝缘距离是否小于350mm；引线与承力索和接触线连接处电联结线夹的状态。

4.8检查接地线的状态：检查接地线与各部螺栓连接是否紧密；检查接地线表面是否锈蚀；地线并沟线夹内是否有放电痕迹。
