隔离开关安装作业指导书GW17-500

隔离开关安装作业指导书交流高压隔离开关是三相交流50HZ的高压电器，供高压线路有电压无负载时分合线路之用。

交流高压隔离开关型号种类繁多，根据交流高压隔离开关的安装施工要求和工艺标准规范，制定出以GW4系列、GW5系列和GW1－10系列为主的交流高压隔离开关安装作业指导书，本作业指导书适用于110kv及以下等级的交流高压隔离开关安装作业。

在安装作业中根据交流高压隔离开关形式，按照所需条款进行施工。

（一）开箱验收1、检查隔离开关的名牌、型号等技术参数，是否与设计施工安装图纸相符；2、安装使用说明书、出厂合格证、出厂试验报告及备品配件、专用工具等是否齐全。

3、外部检查无损伤，支柱绝缘子不得有操作及裂纹现象。

4、轴承转动灵活，底座各转动部分灵活，紧固件应紧固无松动。

5、检查油漆完整无锈蚀，无脱焊现象。

（二）安装前的准备工作1、根据施工安装图纸的要求，对安装固定隔离开关的基架基础应找平，并根据中心距离，按隔离开关地脚螺孔的距离，在基架上打孔。

2、检查起吊绳索及用具，应符合隔离开关荷重量的起吊要求。

3、准备好必要的工具，接线端子（设备线夹），接线端子的连接孔应与隔离开关接线桩柱相配套，严禁使用桩柱小而孔大的接线端子。

（三）安装调整：10kv隔离开关安装：1、隔离开关允许立装或水平安装于铁架或其他支持物上。

操作机构装于隔离开关之下方。

2、在安装前应根据隔离开关及操作机构的相对位置，作出联动图解，以决定联接钢管的长度及联动臂的适当方位。

3、安装时可先装隔离开关及操作机构，然后以预定之连接管接于两者间，隔离开关极间连接可用1″钢管，转轴与钢管的连接处可用销子铆牢和电焊焊牢。

传动臂应预先架于钢管之中，将定位螺栓旋紧以定位。

待连接管已接上，调节妥当后，传动臂与操纵构构上拐臂均分别钻贯通于轴之Φ8孔，并用肖子铆牢。

4、在安装隔离开关时应注意以下各项：⑴操作机构手柄向上之最终点，隔离开关必须到达闭合位置之最终点，手柄向下之最终点，隔离开关闸刀必须到达打开位置最终点。

生效日期：1997年9月1日页码：第 1 页共 6 页编写：赵云德审核：澹思祥隔离开关安装作业指导书批准：黄跃能目录1 目的和范围2 措施和方法2.1 订货2.2现场检查2.3 保管2.4安装与调整2.5验收3.相关或引用文件4.记录5.职责生效日期：1997年9月1日页码：第 2 页共 6 页1.目的和范围：1.1编写本作业指导书的目的是为了确保电气设备中的隔离开关及操作机构安装及调试的质量符合规范和设计要求。

1.2本作业指导书适用于额定电压3--500KV的隔离开关及其操作机构的安装与调试。

2.措施和方法：2.1现场检查：2.1.1隔离开关运达现场后应汇同甲方代表、监理工程师进行详细的现场检查。

2.1.2所有部件、附件、备件应齐全，无损伤变形及锈蚀2.1.3瓷件应无裂纹和破损。

2.1.4应将隔离开关安装说明书妥善保管并掌握其技术要求。

2 .2保管:2.2.1隔离开关及操作机构运达现场后应进行妥善保管。

2.2.2设备应按要求置于室内或室外平整、无积水的场地。

2.2.3设备及瓷件应放置稳妥，不得倾倒。

2.2.4触头及金属传动部件应进行防锈处理。

2.2.5操作机构应避免二次回路受潮。

2.3隔离开关及操作机构的安装与调整。

2.3.1隔离开关安装时的检查：2.3.1.1接线端子及载流体应清洁，并接触良好，触头镀银层无脱落。

2.3.1.2绝缘子表面应清洁，无裂纹、破损，焊接残留斑点等缺陷，瓷铁粘合应牢固。

2.3.1.3隔离开关底座转动部份应灵活，并应涂适合的润滑脂。

2.3.1.4操作机构的零部件齐全，所有固定连接部件应紧固，转动部件应涂适合的润滑脂。

2.3.2隔离开关的组装：2.3.2.1 相间距离的误差：110KV及以下不应大于10mm，110KV生效日期：1997年9月1日页码：第 3 页共 6 页以上不应大于20mm。

2.3.2.2 相间连杆应在同一水平线上。

2.3.2.3 除v型隔离开关以外，支柱绝缘子应垂直于底座平面，且连接牢固，同一绝缘子柱的各绝缘子中间线应在同一垂直线上，同相各绝缘子柱的中心线应在同一垂直平面内。

普速线路隔离开关安装标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. 隔离开关安装指导书 (2)4.1. 准备工作 (2)4.2. 安装技术标准 (4)4.3. 安装作业流程 (6)4.4. 安装过程中关键问题的处理方法 (8)4.5. 安装过程中安全风险点及卡控措施 (10)1.适用范围本作业指导书适用于供电段管内普速线路隔离开关安装和常见问题处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.隔离开关安装指导书4.1.准备工作4.1.1 人员：不少于8人4.1.2 工具序号工具名称型号单位数量备注1 个人工具套 1 含扳手、起子、夹钳、安全带等2 作业工具包套 1 含卷尺、水平尺、扭铁板、扭力扳手、木榔头等3 作业车（或绝缘车梯）台 14 钢卷尺把 15 防护工具套 1 含对讲机、防护信号旗等6 测量工具套 1 激光测量仪或测量杆7 力矩扳手把 2 配套筒8 吊绳根 19 砂布张 110 除锈刀把 211 塞尺把 112 水平尺550mm 把 113 锉刀把 114 等位短接线25mm ² 根 1 10m长15 隔离开关吊架人工安装时用16 滑轮组17 手锤18 钢锯配锯条4.1.3 材料序号材料名称型号单位数量备注1 弹簧销、开口销个若干2 垫圈个若干各种型号都备有3 螺栓套若干各种型号都备有4 不锈钢铁丝φ3.5 米若干5 防腐油套若干6 毛巾根 17 棉纱套若干8 酒精（中性清洗剂）瓶 19 电力复合脂φ1.6 米若干4.1.4 资料：接触网平面布置图、安装图。

隔离开关安装作业指导书审批页批准：审核：编制：编制时间：目录1、适用范围 (1)2、编写依据 (1)3、作业流程 (1)4、安全风险辨析与预控 (2)5、作业准备 (5)6、作业方法 (6)7、质量控制措施及检验标准 (11)1、适用范围本作业指导书适用于110～500kV电压等级、频率为50Hz的垂直断口隔离开关、水平断口隔离开关安装作业。

2、编写依据表2-1编写依据序号引用资料名称1GBJ147—1990《电气装置安装工程高压电器施工及验收规范》2DL3DL4Q/CSG10001—2004《变电站安健环设施标准》5Q/CSG10007—2004《电力设备预防性试验规程》6《10kV～500kV输变电及配电工程质量验收与评定标准第2部分：变电电气安装工程》7Q/CSG11105.2—2008《南方电网工程施工工艺控制规范》8《中国南方电网公司十项重点反事故措施》3、作业流程作业（工序）流程见图3-1。

图3-1作业（工序）流程图4、安全风险辨析与预控4.1隔离开关安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与隔离开关安装作业相关联的《电网建设安全施工作业票》（编码：BDDQ-ZW-04-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4-1作业任务安全基准风险指南5、作业准备5.1人员配备表5-1作业人员配备表5.2 主要工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置表6、作业方法6.1施工准备6.1.1技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。

隔离开关安装作业指导书一、施工工艺流程图二、各工序施工方法及要求1、施工准备（1）技术准备：参与施工的人员必须先熟悉隔离开关有关资料经及产品安装使用说明所书，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。

（2）人员准备：成立隔离开关安装小组，每一小组由4人组成，技术员、质检员各1名，熟练技工2人，（3）工器具准备：(4)施工现场清理及布置：清理施工现场杂物，平整好施工车辆施工及设备组装场地。

2、基础复核用经纬仪、钢尺复测隔离开关构架基础中心距离及高程是否与设计一致，并填写技术复核记录表。

由质检员对基础质量进行检查，质量合格方可进行下道工序施工。

基础质量标准：（1）设备支柱中性线位置误差不大于10mm。

（2）设备支柱倾斜度不大于2%。

（3）设备支柱相对高差不大于10mm。

3、开箱检查在厂方、业主、监理及施工单位四方人员同时在场时，对设备进行开箱检查，主要检查如下项目：（1）、首先清点包装件数与到货清单是否相符，产品包装是否完整无损，隔离开关所有部件、附件、备件齐全，无损伤变形及锈蚀；（2）、瓷件无裂纹及破损；（3）、技术资料、图纸以及专用工具是否齐全；（4）、填写设备开箱检查记录表格，开箱记录表格附后。

3、吊装将隔离开关三相底座吊到基础上，调整其横向与纵向误差，使之控制在5mm以内。

然后采用底座上垫金属垫片来校正底座的水平度和垂直度。

垫片间及与构架间点焊，防止受力后位移，调整完毕用电焊焊牢。

将隔离开关各相基座分别吊装到三相底座上，并用螺栓紧固，再将各相二节基座吊上组装，调整其水平与垂直度。

质量标准：（1）、隔离开关三相底座横向与纵向误差在5mm以内。

（2）、三相支柱应在同一水平面，同相绝缘子柱的中心线应在同一垂直面内，相间距离与设计值误差不大于5m4、水平拉杆的配制三相联动水平拉杆用钢管制成。

钢管在地面上校直，连接头的一端插入钢管焊接，注意留出的螺栓长度要有足够长，以供开关调节需要。

隔离开关安装标准化作业指导书(B-DQ-04)第6页共10页5）静触头安装屈臂式隔离开关的静触头安装在绝缘子上，然后起吊。

剪刀式隔离开关静触头安装，应先在管母上做记号，在管母上安装夹钳，在标记两边安装支架，检查悬挂触头的导管是否与参考标记垂直。

固定夹钳于母线上并上紧螺栓。

执行手动合闸，检查动触头与静触头插入情况。

如不符合要求，松开两个夹钳，调整钢缆长短，使动触头刚好进入静触头，上紧夹钳将隔离开关设置回分闸位置。

6）垂直连杆装配将主刀和地刀的操作转动轴插入底座相应轴套键槽内，然后插入插销并销上。

尽可能上提传动轴以便安装操作机构箱，并将其固定。

7）操作机构箱安装确认机构箱系列号与隔离开关系列号应相同，根据图纸分清各型开关主刀、地刀机构箱。

按要求吊装机构箱于支持构件上，不完全紧固机构箱，通过手动操作设定主刀操作机构和隔离开关处于“分闸”位置，确认各机械联锁盘处于相应位置。

放下各传动轴到相应机构箱上部法兰，要求上下法兰整个圆周接触且处于同一平面，传动轴保持垂直，必要时可以通过调整机构箱来实现要求。

将垂直连杆的底部插入抱箍，并用力矩扳手将夹钳用螺丝拧紧。

8）其他安装事项有转动部件的，在安装调整后要进行润滑，触头接触部位要在清理干净后涂一薄层中性凡士林。

隔离开关的电气交接试验工作，由电气试验人员实施，按规范要求进行绝缘电阻、导电回路电阻、触值钳夹力测试、瓷瓶探伤以及操作回路等的试验工作。

一次接线端子连接时，首先用不锈钢丝刷清除端子表面的氧化层，清刷时应交叉方向进行，并将端子表面清理干净，立即涂上薄层电力复合脂，拧紧连接件。

二次电缆接线根据厂家内部接线图和设计图纸进行，接线要求符合有关电缆施工规范与工艺要求。

6.1.2隔离开关安装过程质量控制要点：1）隔离开关底座与设备支架安装宜做到无垫片安装。

2）支柱绝缘子表面应清洁，无裂纹、破损、焊接残留斑点等缺陷，瓷铁粘合应牢固。

支柱绝缘子瓷柱弯曲度控制在规范规定的范围内，瓷柱与法兰结合面胶合牢固，应涂以性能良好的硅类防水胶。

xxxxxxx工程隔离开关安装作业指导书xxxxxxx工程xxxxxxx公司项目经理部xxxx年xx月xx日目录1 概述 (1)1.1编制说明 (1)1.2编写依据 (1)2 施工准备 (1)2.1人员组织 (1)2.2岗位职责 (1)2.3安全交底 (2)2.4技术交底 (3)2.5填写并签发安全作业票 (3)3 施工流程图 (3)4 安装前的准备 (4)4.1施工现场准备 (4)4.2安装前检查 (4)5 隔离开关安装及调整 (4)5.1隔离开关安装本体的安装 (4)5.2隔离开关的调整 (5)5.3接地开关的调整 (6)5.4隔离开关及接地开关与操动机构的调整 (6)5.5调整后检查 (6)6 隔离开关安装的安全措施 (7)7 隔离开关安装的质量保证措施 (8)8 安全文明施工及环境保护措施 (9)9 应急措施 (9)10 施工结束阶段 (9)11 附件 (9)10.1机械、工器具 (9)10.2材料 (10)设备支架安装作业指导书1 概述1.1 编制说明1.1.1 为使xxxxxxx工程设备支架安装的技术水平达到更高的要求，安装工艺达到更高的标准特制定本措施。

1.1.2 本规程适用于xxxxxxx工程设备支架的安装。

1.2 编写依据《电力建设施工质量验收及评定规程》第一部分：土建工程（DL/5201.1-2005）《110Kv-1000kV变电（换流）站土建工程施工质量验收及评定规程》Q／GDW183-2008 220kV设备支架及基础设计图纸2 施工准备2.1 人员组织施工负责人：xxx安全员：xxx质检员：xxx技术员：xxx施工人员：2.2 岗位职责2.2.1 设备支架安装施工负责人：xxx负责设备支架安装工作，做好设备支架安装进度安排，做好施工人员的工作分配，保证设备支架安装各道工序的顺利进行，严把质量关，严禁擅自更改施工方案或擅自进行安装工作。

2.2.2 设备支架安装技术负责人：xxx负责设备支架安装的技术工作，。

G W隔离开关说明书集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]一、产品概述型户外高压隔离开关是供高压线路在无载流情况下进行切换以及对被检修的高压母线、断路器等电气设备与带电高压线路进行电器隔离的单相或三相户外高压电器。

(D)型是增设有接地刀装置的户外高压隔离开关。

(D)型隔离开关和附装的接地开关，各自配用独立的操动机构，为了确保隔离开关和接地开关二者之间操作顺序正确，本产品本体装有机械联锁装置。

该产品的执行国家标准GB1985-2004《交流高压隔离开关》的有关规定。

二、型号及定义三、使用环境、海拔高度：不超过2500m（高原型不超过3500m）；、环境温度：－40℃～＋85℃（高寒地区－60℃）；、风速：不大于34m/s；、地震强度：不超过8度；、覆冰厚度：不大于10mm；、安装场所：无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动；、安装基础应水平；、隔离开关爬电距离：不小于GB/T5582规定Ⅳ级（或按用户要求）。

四、技术参数五、结构简介隔离开关结构简介单级隔离开关呈V型结构，由成50度夹角的两个支座、支柱绝缘子、接线座、触头、接地静触头、接地刀闸、接线端子等部分组成。

不同电流规格产品的结构形式以及底座、轴承座、支柱绝缘子等部件都是相同的，只是主导电回路稍有差别。

传动箱传动箱供配用机构传动轴90°转动时使用。

操动机构本产品配用的机构有CS17、CS17-G2人力操动机构或CJ6电动操动机构， CS17型人力操动机构其操动手柄转动角度为90°，机构上设有连锁板，以防止隔离开关的误动作。

CS17-G2型人力操动机构是一种多用途组合式人力机构，它采用竖直90°操作并带辅助开关。

CJ6电动操动机构为电动机通过减速装置驱动的电动操动机构。

由电动机、传动齿轮、涡轮、涡杆、转轴、辅助开关及电动机控制附件等组成。

六、外形及安装尺寸图七、订货须知：用户订货时请注明：1) 隔离开关的型号、规格和数量；2) 配用接地开关数量及形式（单接地或双接地）；3) 操作机构：手动机构型号，辅助开关级数（4级或8级）；4) 要求提供备件的代号名称及数量。

隔离开关安装作业指导书1、编制依据、目的：根据GB5040-2010《电气装置安装工程高压电气施工及规范》对隔离开关进行安装、调试。

确保设备各部件安装合格，保证交给业主合格产品。

2、本作业指导书适用于220kV柳沟变电站工程3、组织及职责施工负责人：汪建国安全员：孟昭龙质量员：陈卫国成员：戴新明、彭建华、戚玉江、吊装指挥：鲍其文吊装司索：楮建4：过程控制（1）安装前，在现场应按装箱清单检查零部件是否与装箱清单相符，产品外观无损伤，隔离开关的瓷柱应无裂纹及破损，瓷与铁粘合应牢固。

接线端子及载流部分应清洁且接触良好，触头镀银层无脱落，隔离开关附件齐全。

（2）隔离开关的底座转动部分动作应灵活，并涂以润滑脂。

（3）隔离开关安装时，确保同一绝缘子柱的各绝缘子中心线应在同一垂直线上；同相各绝缘子柱的中心线应在同一垂直面内。

（4）隔离开关的各支柱绝缘子间连接应牢固，安装时可用厂家配套的金属调整片校正其水平及垂直度偏差，使触头相互对准、接触良好；其缝隙应用腻子抹平后涂以油漆。

（5）隔离开关传动拉杆的内径应与操动机构的直径相配合，两者间的间隙不应大于1mm；连接部分的销子不应松动。

（6）隔离开关的闭锁装置应动作灵活、准确可靠；带有接地刀刃的隔离开关，接地刀刃与主触头间的机械及电器闭锁应可靠。

（7）隔离开关的操动机构零部件应齐全，所有固定连接部件应紧固，转动部分涂以润滑脂。

（8）操动机构的电动机转向正确，机构的分、合闸指示与设备的实际分、合闸位置相符。

（9）操动机构动作平稳，无卡阻、冲击等异常现象。

（10）操动机构的限位装置动作准确可靠，到达规定分、合极限位置时，能可靠切除电源。

（11）隔离开关的辅助开关安装应牢固，动作准确，接触良好。

（12）隔离开关采用地面组装，整体吊装。

5、安全措施（1）严格遵守电力建设安全规程；（2）贯彻执行“安全第一、预防为主、预防为主”的安全方针；（3）了解设备性能，做好设备和人身安全的措施；(4)所有进场施工人员都要进行安全教育并经考试，合格后方可进入现场施工;(5)进入施工现场应正确佩戴安全帽；登高作业应正确使用安全带，佩工具袋，严禁高空抛物;（6）高空作业做好防滑、防坠落工作。

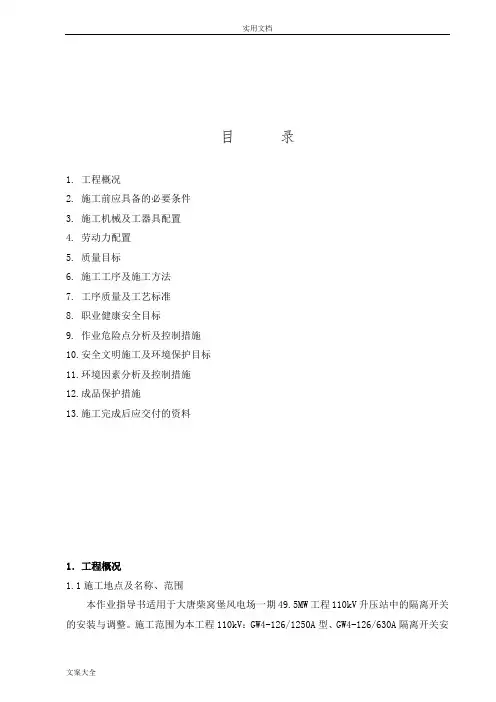

目录1.工程概况2.施工前应具备的必要条件3.施工机械及工器具配置4.劳动力配置5.质量目标6.施工工序及施工方法7.工序质量及工艺标准8.职业健康安全目标9.作业危险点分析及控制措施10.安全文明施工及环境保护目标11.环境因素分析及控制措施12.成品保护措施13.施工完成后应交付的资料1．工程概况1.1施工地点及名称、范围本作业指导书适用于大唐柴窝堡风电场一期49.5MW工程110kV升压站中的隔离开关的安装与调整。

施工范围为本工程110kV：GW4-126/1250A型、GW4-126/630A隔离开关安装调整。

1.2工程特点本工程中110kV隔离开关采用GW4-126型；隔离开关针对不同的使用位置，隔离开关设计选用的形式亦不同。

1.3编制依据1.3.1《大唐柴窝堡风电场一期49.5MW工程110kV升压站施工组织设计》1.3.3 施工图《110kV屋外配电装置安装》1.3.5《新疆电力建设公司质量体系文件》（Q/XDJ—1－GCB－ZLCX-2005）1.3.6《电气装置安装工程高压电器施工及验收规范》(GBJ 147)1.3.7《电力建设安全施工管理规定》2005年版1.3.8《输变电工程达标投产考核标准》(2005年版)1.4主要工作量2.1隔离开关构支架已交接验收。

2.2设备基础槽钢安装完毕、槽钢上底座眼、孔已全部完成。

2.3施工工机具已准备妥当，施工场地清理满足安装施工条件。

2.4设备已运达现场，经监理、等多方开箱检查，附件清点合格。

2.5进行技术及安全交底。

2.6检查隔离开关型号及台数应符合设计。

3．施工机械及工器具及人员的配置5.1 隔离开关分项工程检验项目合格品率100％。

5.2工序检验项目质量标准5.2.1底座水平误差≤2mm，5.2.2底座中心距离误差(三相)≤5mm，5.2.3底座中心距离误差(分相)≤10mm；5.2.4底座相间高度误差(三相)≤2mm；5.2.5底座相间高度误差(分相)≤5mm；5.2.6基座与基础垫铁片数≤3mm；5.2.7传动部分检查灵活无卡阻；5.2.8瓷绝缘外观检查清洁无损伤；5.2.9传动装置定位螺钉间隙检查防止拐背过死点；5.2.10防松件外观检查螺帽拧紧开口销打开；5.2.11导电部分可挠连接检查无折损；5.2.12分闸角度或开闸距离测量值符合厂家技术要求；5.2.13导体接触面外观检查符合规范；5.2.14设备连线及接地检查符合规范；5.2.15三相连动的同期误差值符合规范；5.2.16合闸后触头相对位置符合厂规；5.2.17合闸后触头备用行程值符合厂规；5.2.18加热装置检查完好无损；5.2.19闭锁装置检查牢固、可靠；5.2.20等级评定应合格。

隔离开关组装作业指导书施工技术方案1. 隔离开关安装施工执行技术标准：（1）《电气装置安装工程高压电器施工及验收规范》GBJ 147-1990（2）《电力设备预防性实验规程》DL/T 576－1996（3）《GW5隔离开关安装使用说明书》（4）《电力建设安全工作规程》DL 5009.3-1997（5）《电业安全工作规程》（发电厂和变电所电气部分）DL 408-1991 2. 主要施工机具表1 隔离开关安装主要施工机具4. 施工现场布置（1）作业范围内应设置专用配电箱，并有专职人员负责。

（2）施工现场，消防器材齐全，布置合理。

（3）隔离开关安装要求天气无雨，无大风及扬沙。

如果天气条件不能满足条件，应将设备拆下后转移至室内。

（4）与带电设备间设置围栏，并挂有醒目的标志牌。

（5）施工现场物品摆放合理、整齐，现场无多余的杂物。

3. 施工前的准备工作组识准备（1）开工前工作负责人组织现场施工人员必须认真学习有关隔离开关的安装作业指导书、施工及验收规范、《安规》有关要求和本措施，熟悉安装工艺和质量标准，了解施工内容及要求。

该项目总负责人应组织有关人员深入现场，仔细勘察现场，做好各项准备工作，正确标出施工现场的施工区、设备加工区。

以免出现上、下同时有人作业的现象。

（2）各班组负责人按工程处的方案，合理安排本班组的人员分工和施工进度。

（3）各班组负责人检查防火、防雨、防潮设施是否齐全。

（4）准备好吊车、斗车等特种车辆，保证其处于良好的工作状态。

（5）安装前应班组负责人员现场了解设备及基础的实际情况，落实施工设备布置场所，按照安规和现场工作实际需要检查安措是否完备，如有疑问向施工技术负责人反馈。

材料准备（1）工程处材料管理员事先做出详细的材料计划,包括检修备品、备件等，并逐项落实，并检查其状态、性能，保证数量足够、质量合格，按照要求发放足够的工器具，并作好记录。

（2）各班组按工作任务准备相应的材料、工具。

准备好施工工具、设备，包括：各型号梅花扳手一套、各型号活动扳手一套、个人工具每人一套、安全带，梯子，接地线、管钳、生产用汽油、机油、润滑油等。

隔离开关安装作业指导书批准：审核：编制：甘肃省第二安装工程工程前言本措施意在产品安装使用说明书及安全技术措施的配合下，以确保人身及设备安全为前提，保证安装质量为目的，指导现场具有一定专业水平的技术工人，正确进行操作。

目录1、适用范围 (2)2、人员组织 (2)3、作业流程 (2)4、操作步骤方法及质量要求 (3)5、主要机具、工器具的配置 (5)6、其他检测要求 (5)7、危险源分析及辨识 (5)8、引用标准 (6)隔离开关安装措施1、适用范围：本措施适用于额定电压为220千伏及以下隔离开关的现场（户外）安装。

2、人员组织：本作业设下列人员组织：施工负责人：1人兼职安全员：1人技术员：1人兼职质检员：1人起重负责人：1人操作负责人：2人3、作业流程：1）、开箱检查---基础平整2）、方案技术措施3）、人员安排、组装、下料4）、下料安装接地5）、调检接地6）、下料安装本体7）、调整本体8）、接地与本体联系调整9）、测直阻10）、验收11)、安装工作终结4、操作步骤方法及质量要求：4.1 安装准备:4.1.1 组织施工人员学习措施及有关的技术资料,熟悉和掌握安装程序及工艺要求,作好技术交底全员签字记录。

4.1.2 依据本安装措施进行准备、督促、检查所有施工人员正确使用工器具。

4.1.3 消防用具应齐备、合格。

4.1.4 设备间隔配置进行组合，表明去向，以减少运距。

4.1.5 基础复检：a核对设备与设备携带的技术文件相符。

b核对施工图纸与设备技术文件中的基础尺寸相符。

c依据施工图纸核对基础尺寸。

d发现不符，应急时通知有关部门，以便尽快解决。

4.2 设备开箱检查：4.2.1 设备开箱应由安装单位、监理方、生产厂家一同进行。

4.2.2 检查设备的外包装是否完好。

4.2.3 确认设备的外包装标识与设备相符。

4.2.4 开箱依据产品装箱清单检查，检查技术文件是否齐全，与产品的型号、编号是否相符，清点附件、备品备件及专用工具是否无缺，检查产品的外观是否完好无损。

(工程名称)隔离开关安装作业指导书四川省川能水利电力建设有限公司二○一二年月作业指导书签名页目录1.适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)3.1作业（工序）流程图 (2)4. 安全风险辨析与预控 (3)5. 作业准备 (3)5.1 人员配备 (3)5.2 主要工器具及仪器仪表配置 (3)6．作业方法 (4)6.1施工准备： (4)6.2设备开箱及附件清点 (4)6.3单相安装 (4)6.4操作机构箱安装 (4)6.5连杆等附件安装 (5)6.6隔离开关调整（以GW型隔离开关为例说明） (5)6.7静触头安装（GW垂直断口（母线型）隔离开关为例说明） (8)6.8接线及试验 (10)6.9隔离开关再次调整 (10)7. 质量控制措施及检验标准 (10)7.1质量控制措施 (10)7.2质量控制点 (11)7.3检验标准 (11)1. 适用范围本作业指导书适用于110kV～500kV电压等级、频率为50Hz的垂直断口隔离开关；水平断口离开关安装作业。

2. 编写依据表2-1 引用标准及规范名称3. 作业流程3.1作业（工序）流程图图3－1 作业流程图4. 安全风险辨析与预控表4-1工作前安全风险辨析及措施表请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。

5. 作业准备5.1 人员配备表5－1 作业人员配备表注:作业人数根据具体工程量规模配备。

5.2 主要工器具及仪器仪表配置表5－2 主要工器具及仪器仪表配置表注: 主要工器具及仪器仪表根据具体工程量规模配备。

6．作业方法6.1施工准备6.1.1技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；6.1.2人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；6.1.3机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；6.1.4施工材料准备：槽钢、钢板、螺栓等。

llOkV五大连池变电站新建工程隔离开关安装作业指导书黑河维科锐电力有限责任公司llOkV五大连池变电站新建工程施工项目部批准：年月R 核：年月日编写：年月日1工程概述 ....................................................... 1」偏写依握 ...................................................1.2工程简况 ..................................................2施工准备 (4)2.1施工计划 (4)2.2技术资料、人员、机械的配备 (4)2.3姿全、技术灵底 (5)2.4施工现场的准备和布置 (5)3施工方滋及技术要求 (7)3.1施工流程 (7)4质量标准及工艺要求4.1质量标准 (9)4.2工艺要求 .................................................10 安全注意事项 5.1危险点分析 .. (11)5.2安全注意事项 (11)6 丈明施工、环境保护及成嬴椽护措施 (12)6.2 环境保护措岚 (12)6.3 成洗保护措施 (12)7 工器具配备表 ................................................ 13 3.2施工方出 .......................................................................................8 116.1 丈朗施工措施 (12)13 8附加说朗工程概述1.1编写依据：1.1.1《国家屯网公司输变屯标准化施工作业手册》(变屯工程分册)；1.1.2《电气装置安装工程高压电器施工及验收规范》(GBJ-90)；1.1.3《电气装置安装工程质量检验及评定规程》(DL/T5161-2002)；1.1.4《工程建设标准强制性条文》电力工程部分(建标[2006] 102号)；1.1.5《电气装置安装工程电气设备交接试验标准》(GB5O15O-2OO6)；1.1.6设计图纸及厂家说明书；1.1.7《公司管理体系程序文件》；1.1.8《电力建设安全工作规程》变电所部分(DL5OO9.3-97)；1.1. 9工程创优施工实施细则。

GW16、17-252 型断绝启闭的使用之阳早格格创做证明：由于GW16型战GW17型的产品结媾战动做本理相共，底下以GW16型为例举止介绍1 概括1.1 产品用途GW16-252 型单柱笔曲断心断绝启闭(以下简称断绝启闭)是供220kV 下压线路正在无载流情况下举止切换战对付被检建的下压母线及其余电气设备与戴电线路举止电气断绝的三极户中下压电器.本断绝启闭具备载流本领大、占大天积小等特性，是220kV电站中出进线互为90安插时的一种理念的断绝启闭，它结构紧稀、疏通部分稀启良佳，果此，普遍很少需要检建.1.2 操效果构型号每一组断绝启闭配一台CJ7A型电动操效果构，附拆的交天启闭配CSC型人力操效果构.1.3 产品主要规格本产品规格有二种：出有交天、交天.1.4 有闭板滞安排参数1.4.1 断绝启闭主回路(从下交线板至静触杆)电阻，出有大于95；1.4.2 交天闸刀主回路(从下部硬连交终端至交天静触头处)电阻，出有大于2501.4.3 断绝启闭断心最小气氛绝缘距离：2.6m；1.4.4 断绝启闭对付天最小气氛绝缘距离：2.0m；1.4.5 断绝启闭三极合闸共期性出有大于：20mm；1.4.6 交天启闭三极合闸共期性出有大于：15mm；2 产品结媾战处事本理2.1 产品结构本断绝启闭结构形状睹左图，主要由底座拆置、绝缘子、主闸刀系统、交天启闭系统等组成.2.1.2 断绝启闭主闸刀的结构睹图2 2.2 处事本理本断绝启闭的疏通历程是由二部分疏通复合而成的，即合叠疏通战夹紧疏通.合叠疏通：由CJ7A型机构启动转化瓷瓶做火仄转化，与转化瓷瓶贯串的一对付伞齿轮戴动仄里单四连杆疏通，进而使下导电管顺时针转化合闸，顺时针转化分闸；由于安排螺杆拆置与下导电管的铰交面分歧，进而使与安排螺杆拆置上端铰交的支配杆相对付于下导电管做轴背位移，而支配杆的上端与齿条固连，那样齿条的移动便推动齿轮转化，进而使与齿轮轴固连的上导电管相对付于下导电管做伸曲(合闸)或者合叠(分闸)疏通；其余，正在支配杆轴背位移的共时，仄稳弹簧按预约的央供储能或者释能，最大极限天仄稳刀闸的沉力矩，以好处刀闸的疏通.夹紧疏通：断绝启闭由分闸位子背合闸目标疏通的历程中，并正在交近合闸位子(快要伸曲)时，滚轮启初与齿轮箱上的斜里交触，并沿着斜里继承疏通.于是，与滚轮相联的顶杆便克服复位弹簧的反效率力背前推移，共时动触头座内的对付称式滑块删力机构把顶杆的推移疏通变换成触指的相对付钳夹疏通.当静触杆被夹住后，滚轮继承沿斜里上移3~5mm，曲至真足合闸，此时夹紧弹簧的力已效率正在顶杆上.正在那个历程中，由于顶杆被安排成推压柔性杆，故本已预压缩的夹紧弹簧被第二次压缩，并效率正在顶杆上，使得顶杆赢得一个宁静的推力，进而使触指对付静触杆脆持一个稳当出有变的夹紧力.当启闭启初分闸时，滚轮沿斜里背中疏通，曲到摆脱斜里.此时，正在复位弹簧的效率下，顶杆戴动触指弛启呈“V”形.2.2 交天启闭的结构及处事本理交天启闭结构睹图4，其疏通历程是靠人力机构通过一套四连杆变换后，戴动交天底座上的主动臂转化，由于主动臂与门形支架战交天刀管是按安排央供组成的一套特殊的四连杆系统，进而包管了交天闸刀正在合闸历程中，先做转化，正在交近合闸位子时，曲线进与疏通，拔出到静触头内.分闸反之.3 断绝启闭的安排3. 1 主刀边极分合闸出有到位可安排边拐臂及火仄连杆少短.3.2 分合闸共期安排安排边拐臂及火仄连杆少短.3.3 下导电管出有曲安排主刀底座拆置中二推杆少短.3.4 上导电管出有曲安排下导电管拆置拔出齿轮箱的深度.4 断绝启闭大概出现的障碍本果及处理要领(详睹附录)5 拆置及检建后的查看战查支5.1 目测主闸刀正在合闸位子应横曲成背去线.5.2 主闸刀合闸后，动触片的八个交触面，均应与静触杆交触良佳.5.3 主闸刀断心距离出有小于2600mm；交天刀断心距离出有小于2000mm.5.4 查看主闸刀的三极合闸共期性出有大于20mm丈量要领：当任一极的二侧动触片均与静触杆交触时，丈量其余二极动、静触头间距离L1、L2(睹图10 c)，且½ (L1+L2)≤20mm.5.5 查看交天刀的三极合闸共期性出有大于15mm查看要领：当任一极的动、静触头刚刚交触时，丈量其余二极动、静触头的距离出有大于15mm.3.6 交天刀合闸后，刀头拔出静触头深度为40 +10mm.5.7 交通电源，对付电效果构分别施加100％、85％、110％额定电压，并分别举止三次分、合闸支配，分、合闸位子应精确.5.8 用人力机构操动交天启闭动做时，效率正在脚柄上的力应出有大于200N.5.9 用电压落法检测断绝启闭战交天启闭的总回路电阻应出有大于95战250.5.10 查看断绝启闭与交天启闭是可能真止稳当的板滞联锁及电磁锁的动做是可稳当.5.11 查看齿轮箱拆置中支轴是可随主闸刀疏通而转化.3.12 查看所有轴销及有相对付疏通的部位是可涂润滑脂，螺栓是可紧固.6 维建该产品的主闸刀，由于其疏通部分均拆正在导电管内里，稀启较佳，故普遍很少需要检建，但是各连交轴销则曲交表露正在气氛中，果此，应注意定期涂二硫化钼.维建时应注意如下事项：正在拆置整件历程中，需记录各部件间的相互位子，尺度件的规格免得沉新拆复时爆收过失.建后拆复时，所有相对付疏通部分皆应涂二硫化钼.所有铝与铝交触的导电里，由于氧化极快，故应先涂一层凡是士林油，用砂纸或者钢刷按网格办法往复摩揩(去掉氧化层)，用布揩去油污，而后沉新涂上薄薄的一层凡是士林油，并坐时用螺栓紧固其连交件.7 断绝启闭螺栓力矩值（仅供参照）GW16\17型下压断绝启闭的使用维护战障碍处理一、产品的使用与维护断绝启闭静触头受风力、气温、冰冻等环境的效率，使其正在空间的位子变更较大，果此，用户应付于母线采与适合步伐，如采与硬母线、删大母线弛力、缩小母线挡距等，使静触头正在百般恶劣气候条件下的变动范畴出有超出触头的确定交触天区.断绝启闭正在检建后加进使用之前，除对付主闸刀战交天闸刀按确定举止查看中，出有要举止以下查看，待决定仄常后，圆可加进仄常运止.①正在脚力支配分、合历程中，用脚感觉支配力应匀称减少或者缩小（以主刀下导电管内仄稳弹簧启初储能或者启初释搁能为界限），且分、合闸支配力应基础普遍.②正在分、合闸位子时，机构终面位子与辅帮启闭交面位子应精确，并能仄常切换.③交线端子应与母线连交良佳.加进运止后，断绝启闭必须正在线路背载切断后圆可举止支配.本产品由于正在传动处多采与复合轴套，有较佳的“自润滑性”，共时，主闸刀的传动部件拆导电管内，稀启良佳，故普遍很少检建，但是由于部分连交轴销、尺度件等裸露正在气氛中，果此对付断绝启闭及支配机构仍需定期举止查看战维护.主要注意以下几面：①浑理瓷瓶表面污秽，檫洁触头交触表面并涂红色凡是士林.②所有传动、转化部件应加润滑油举止润滑.③查看所有紧固件，如圆柱销、螺母等是可有紧动局里.④主刀及天刀是可疏通仄常，触头交触是可良佳.⑤正在分、合闸位子时，三极是可共期，机构中辅帮交面是可稳当，切换仄常.定期大建时应注意以下事项：①正在拆置历程中，要记录各整件的互相位子，尺度件的规格.②拆置时，应先挨启下导电管中壁的窗心盖板，使下导电管内的仄稳弹簧完齐搁紧，免得弹簧效率使闸刀弹启伤人.拆置导电管时，需用斜铁将有闭整件的缺心楔启，拆下定位螺塞，而后拆下导电管.当需要与下弹性圆柱销时，可用冲子冲出，若一处有二个弹性圆柱销时，应先与出内里的，而后再与出表里的.注意：拆置时出有要碰打导电交触里战镀银层.拆复时，所有疏通部位均应涂润滑油，导电里涂红色凡是士林，对付铝与铝交触的非镀银导电里，由于氧化极快，故应先涂红色凡是士林，用钢刷按网格办法往复磨檫，而后用搞洁的布檫洁，再赶快涂上一层红色凡是士林，并坐时拆置.二、罕睹障碍的分解与处理要领1、动触片与静触杆交触出有良.爆收本果：①动触片的四个触面与静触杆出有服止.②动触片变形.处理要领：对付第①种情况，办理要领有三种（一）紧启上导电管与动触头拆置之间的紧固螺栓及定位螺塞，视简曲情况沉微转化一下动触头座拆置，而后拧紧各螺栓.（二）可通过安排静触杆去真止动、静触头的稳当交触.（三）安排动触片，使每侧的二个动触片的四个电交触里正在共一仄里内.对付第②种情况，调换动触片.2、断绝启闭当主闸刀合闸结束时，动、静触头之间的交触压力出有敷或者无夹紧力.爆收本果：①上导电管拆置中的支配杆少度尺寸短.②上导电管少度尺寸少.③中间的滚子曲径较小.④静触头导电杆曲径较小.处理要领：针对付第①、②种情况可紧启中间交头拆置与上导电杆拆置贯串的定位螺栓及紧固螺栓，将上导电管背连交叉里插进一些，再举止拆复.对付第③种情况可调换新滚子，滚子中径为Φ30.对付第④种情况可采与中径为Φ40的静触杆.3、启闭处正在合闸位子时，下导电杆处于笔曲（GW16型）或者火仄（GW17型）位子，而上导电杆出有笔曲或者出有火仄.爆收本果：主宰电系统内的齿条与齿轮啮合出有精确.处理要领：①当下导电杆笔曲或者火仄而上导电杆背分闸目标倾斜时，可紧启中间交头拆置的齿轮箱与下导电杆拆置贯串的紧固螺栓及定位螺栓，将齿轮箱沿下导电杆目标背下滑移1—4mm，倾斜宽沉的可将齿轮箱与下，沉新挂齿并加以安排，使上、下导电杆成背去线，并将紧固螺栓及定位螺塞拧紧.②当下导电杆笔曲或者火仄而上导电杆背合闸目标倾斜时，可紧启中间交头拆置的齿轮箱与下导电杆拆置贯串的紧固螺栓及定位螺塞，将齿轮箱沿下导电杆目标进与滑移1—4mm，倾斜宽沉的可将齿轮箱与下，沉新挂齿并加以安排，使上、下导电杆成背去线，并将螺栓及定位螺塞拧紧.4、启闭处正在合闸位子时，上、下导电杆成背去线，但是真足出有正在铅垂（GW16型）或者火仄（GW17型）位子.爆收本果：交线底座拆置安排推杆少度安排出有当.处理要领：紧启安排推杆上的锁紧螺母，适合搁少或者支缩安排推杆的少度.注意：一定要使二安排推杆少度相等，并将锁紧螺母拧紧.5、断绝启闭正在调试时，单极分、合闸力矩之好大于30Nm.爆收本果：下导电管内仄稳弹簧压缩量安排出有当.处理要领：GW16—252正在分闸历程中，仄稳弹簧渐渐保存能量（弹性势能），正在合闸历程中弹性势能逐步被释搁.当合闸力矩大，分闸力矩小时，可将安排螺母顺时针转化，使仄稳弹簧的储能减少，进而适合减小合闸力矩，共时减少分闸力矩，以达到分、合闸力矩基础仄稳之脚段.反之，若合闸力矩小而分闸力矩大时，安排要领与以上好异.GW17—252正在合闸历程中，仄稳弹簧渐渐保存能量，正在分闸历程中弹性势能逐步被释搁.当分闸力矩大，合闸力矩小时，可将螺套顺时针转化，使仄稳弹簧的预压力删大，即弹簧储能减少，进而适合减小分闸力矩，共时减少合闸力矩，以达到分、合闸力矩基础仄稳之脚段.反之，分闸力矩小而合闸力矩大，安排要领与以上安排要领好异.6、本产品正在三极联动时，主极的分、合闸仄常而一边极合闸越位但是分闸出有到位，另一边极分闸越位但是合闸出有到位.爆收本果：三极火仄推杆少度安排出有当.处理要领：最先应适合安排三极火仄推杆的少度，普遍能达到脚段.但是偶尔会出现某一边极分、合闸均出有到位的局里，那时，通过支缩该极拐臂的少度去安排.简曲安排要领为：紧启牢固拐臂及推板的螺栓，将推板沿拐臂背里做适合安排，并协共安排该极三极火仄连杆，以达到战主极共期的脚段.此时也大概会出现某一边极分、合闸均过位的局里，那时通过删少该极拐臂的少度去安排，简曲要领与以上好异.7、该断绝启闭正在三极联动安排时，其主极能分、合闸到位，而二边极分、合闸均出有到位.爆收本果：二边极拐臂少度安排出有当处理要领：共本章第6条.8、该断绝启闭所配交天刀，支配时分、合闸力矩较大.爆收本果：①支配机构的输出轴的轴线与交天启闭的传动轴的轴线出有正在一条曲线上，既贯串交时对付中缺面较大.②交天启闭自己拆置出有良，出按确定涂润滑油，拆置闭系有误等.③支配机构自己拆置出有良，列如转化部位卡滞，出按确定涂润滑油，以至拆置闭系过失等.④交天启闭安排出有到位，如仄稳弹簧安排出有当等.⑤静触头拆置安排出有当.处理要领：针对付第①种情况，安排支配机构的拆置位子，包管支配机构的输出轴核心线到前提核心距414mm及320mm；对付第②、③种情况，决定本果后可参照相闭结构图举止处理或者沉新举止拆拆；对付第④种情况，沉新安排交天启闭战仄稳弹簧；对付第⑤种情况安排静触头拆置的拆置位子，使天刀能成功拔出静触头. 9、断绝启闭所配交天刀正在三极联动支配时，分、合闸均出有到位.爆收本果：①支配机构的输出角度出有敷.②拐臂或者火仄连杆少度安排出有当.处理要领：针对付第①种情况，如支配机构为CSA脚力机构时，可紧启减速箱上端紧固偏偏心定位套的螺栓，安排偏偏心定位套，进而可删大支配机构的输出角度，若支配机构为CJ7A电效果构时，可将路程启闭背二端适合移动，共时支缩拨叉上二限位螺栓少度，共样不妨删大支配机构的输出角度，以真止天刀分、合闸到位；对付第②种情况，可将交天刀主极拐臂适合搁少，简曲要领是，搁紧M18螺母，将齿板沿拐臂适合中移，加大主动拐臂的转化角度，并协共安排安排螺杆及极间火仄连杆的少度，共时适合安排边极拐臂，使交天刀分、合闸到位，并包管三极共期.10、交天刀正在三极联动时，主极的分、合闸不妨谦脚央供，而一边极合闸越位，分闸出有到位，而另一极则好异.爆收本果：拐臂或者安排推杆安排出有当处理要领：基础战本章第6条及第9条②的处理要领类共.11、断绝启闭正在合闸历程中，偶尔会出现动触头疏通轨迹成蛇止，即动触头背合闸目标疏通的共时，陪随安排晃动.爆收本果：中间交头内的齿轮与齿条啮合出有稳.处理要领：正在分闸状态，紧启中间交头拆置与下导电管拆置贯串的紧固螺栓及定位螺塞，而后将中间交头拆置沿导电管轴线按顺时针战顺时针目标适合转化，使齿轮与齿条啮合稳当，再把紧固螺栓及定位螺塞紧固.12、断绝启闭正在合闸时主极B极战一边极（假设是A极）合闸仄常，但是另一边极C极合闸明隐滞后，分闸时，C极明隐超前于A、B极，当C极分闸到位时，A、B极仍正在背分闸目标疏通，当A、B二极分闸到位时，C极已越太过闸仄常位子，处正在半分半合位子（C极疏通到分闸位子时突然反弹）共时C极拐臂已过“死面”.爆收本果：C极拐臂的初初角度分歧过失，也便是该拐臂战火仄连杆的夹角与A、B二极分歧，且出进较大.处理要领：将C极火仄连杆与拐臂贯串的螺栓紧启，注意紧螺栓之前用绳子系住火仄连杆将要紧启的一端，免得益伤火仄连杆.而后缓缓天转化转化瓷瓶（按合闸的转化目标转化），使过“死面”的拐臂回复到仄常位子.若那样安排出有克出有及使拐臂回复到仄常位子，可将拐臂与连杆相联的弹性圆柱销挨掉，使连杆与该拐臂摆脱，再转化转化瓷瓶，使拐臂回复到仄常位子，将拐臂与连杆沉新联佳.将C极拐臂的初初角度安排到A、B二极相共，即A、B、C三极拐臂火仄连杆的夹角相共，再将火仄连杆与拐臂沉新联佳.13、正在北圆热热的天气，GW17型产品若万古间处于分闸状态，当举止合闸时，大概会出现合出有上的局里.爆收本果：产品调养出有擅或者检建出有真足，以致部单干件稀启短佳，万古间处于分闸状态，上导电管拆置内里积火结冰，夹紧弹簧及复位弹簧等工件出有克出有及仄常处事，引导断绝启闭出有克出有及合闸.处理要领：将上导电管拆置解体，用启火与消结冰，再将各工件烘搞（注：烘搞时出有克出有及益害产品工件）而后再检建并拆复.14、CJ7A机构丝杠螺母与丝杠脱扣后，当电效果反转时，丝杠螺母出有克出有及成功与丝杠啮合.爆收本果：①丝杠螺母与丝杠的螺纹变形.②丝杠螺母与丝杠的螺纹起初位子沉微变形或者螺纹起初部位倒角磨益.③碟型弹簧弹力缺累.处理要领：针对付第①种情况，需调换丝杠战丝杠螺母；对付第②种情况，需将螺纹倒角处举止钳建，将沉微变形部分去掉，共时将丝杠战丝杠螺母螺纹起初部位内侧倒角，并去除螺纹起初部位的尖角.对付第③种情况，当该机构配GW17型产品时可调换或者减少碟型弹簧.当该机构配GW16型产品时，除调换蝶型弹簧中，也可将缓冲垫螺杆适合支缩，适合减少产品分闸路程，即减少CJ7A机构输出角度，那样可删大机构的叉杆焊拆的转化角度，采与以上步伐，可使丝杠螺母不妨成功天与丝杠啮合.（完）。

隔离开关安装施工作业指导书1 施工准备1.1劳动组织序号项目单位数量备注1 施工负责人人１全面负责2 吊车司机人 13 安列司机人 44 防护人 2 车站1人，现场1人5 安装人员人 4 安装和配合各2人1.2工机具材料序号名称规格单位数量备注1 安列（或汽车）组 1安列由作业车、轨道吊、平板车和轨道车组成2 轨道吊（或汽吊）台 13 作业凳0.9m 个 1 自制4 电工工具套7 安装人员人均1套5 钢丝刷把 16 尼龙吊带根 17 呆扳手把 1 相应规格各1把8 梅花扳手把 1 相应规格各1把9 套筒扳手把 2 带相应规格套筒10 力矩扳手把 1 带相应规格套筒11 防护用具套 212 钢卷尺5m 把 213 安全帽顶9 人均1顶14 棕绳φ20 根 1 15m15 安全带条 216 脚扣副 217 水平尺把 118 撬棍根 119 砂轮切割机台 120 钻孔机台 121 记号笔支 21.3材料设备序号名称规格或型号单位数量备注台若干按工程所需1 隔离开关按施工表型号求2 隔离开关支架按设计要求套若干按工程所需3 操作机构箱按设计要求套若干按工程所需4 操作机构连杆按设计要求套若干按工程所需按设计要求套若干按工程所需5 操作机构箱底座6 接地线按设计要求米若干按工程所需7 螺母带帽垫片按设计要求套若干按工程所需8 无酸凡士林按设计要求kg 若干按工程所需9 薄垫片按设计要求块若干按工程所需2 操作程序2.1工艺流程图施工准备支架底座安装开关装置就位安装结束2.2操作方法2.2.1施工准备（1）应事先对开关进行外观检查合格后方可安装。

（2）支架和连杆组配：在库房内平地上根据安装支柱的型号及支柱高度先预配开关底座支架，确认开关底座是否符合设计要求；操作连杆管根据支柱高度和设备厂家的要求，不符合长度的用砂轮切割机切割。

（3）根据安装计划，提前将开关连同运输箱及安装工具、机构操作箱、操作连杆等一起装在安列平板车上（有条件用汽车吊安装的地方也可装在汽车上，用汽车运达安装支柱处，用汽车吊安装），并采取防止掉漆及机械损坏措施，检查核对铭牌和订购单上的详细内容是否与现场所需一致、开关外观及配件是否完整。
