隐蔽工程验收及影像资料收集整理制度一、总体要求隐蔽工程验收是指在构筑物施工过程中，对将被下一工序所封闭无法直接复查的分部、分项工程进行检查验收。

隐蔽工程在隐蔽后，如果发生质量问题，会造成返工等巨大的经济损失还可能造成人员伤亡。

分部、分项工程的隐蔽、验收、签证，要做到制度化、规范化、程序化，手续完备文字和影像照片资料齐全、完整、真实，避免资源的浪费和后期运营安全，保证工程的质量和工程顺利完成。

二、成立隐蔽工程验收及影像资料收集整理工作小组为加强此项工作，项目部成立隐蔽工程验收及影像资料收集整理工作小组如下，负责此项工作的领导和落实。

组长：副组长：组员：三、隐蔽工程施工前的检查与签认要求1.各单位工程隐蔽工程施工前首先进行自检，合格后填写隐蔽工程验收记录表，报请监理工程师检查并办理签证。

隐蔽工程台帐资料做好登记在册后，再进行下道工序施工。

2.建立隐蔽工程验收台帐，记录所有隐蔽工程的验收、签字、拍照、存档情况。

使隐蔽工程处于受控状态，确保隐蔽工程质量。

3.如遇与设计资料不符的隐蔽工程，要及时报请项目部工程处专业工程师到现场检查确认，并进行拍照，作为提交变更的附件资料。

待参建四方到现场核实，确定处理方案后方可继续施工。

4.要主动接受铁路总公司、质监总站及质监站、公司的监督检查，积极配合建设指挥部、监理及工程指挥部的随时抽查和专项检查，为之提拱必要的检查条件。

四、隐蔽工程施工数码实时成像的具体要求各工点技术员就下列隐蔽工程工序开工前及完工后进行现场实拍成像，具体为:1.隧道工程：开挖、超前支护、锚杆、钢架、二衬、仰拱、四电接口等各工序。

隧道工程影像资料覆盖范围及反应内容分项工程名称数量要求照片反应内容情况备注掌子面开挖掌子面每开挖循环一处部位、里程、日期、参照物钢架安装每作业循环一处系统锚杆每作业循环一处（小于一衬砌段）部位、里程、日期、锚杆布设、初支基面、参照物后打法施工二衬钢筋每衬砌段一处部位、里程、日期、层间距、架立筋、垫块、参照物施工缝处理每衬砌段一处部位、里程、日期、止水带、参照物分环向和纵向仰拱基底清理每衬砌段一处部位、里程、日期、支护前原始基坑清理情况、参照物仰拱钢筋每衬砌段一处部位、里程、日期、层间距、架立筋、参照物2.路基工程：表土剥离前原始地貌、基底处理后填筑前、路基每一层的填筑、各类过渡段每一层填筑、挡土墙墙背回填、台背回填等。

隐蔽工程影像管理制度一、背景隐蔽工程在建筑施工中占据着很重要的地位，它直接影响着建筑物的质量和安全。

而隐蔽工程的施工过程中，往往会产生大量的影像资料，这些影像资料在后期的检验验收和维护过程中起着至关重要的作用。

为了更好地管理隐蔽工程影像资料，提高建筑施工的效率和质量，特制定了隐蔽工程影像管理制度。

二、制度目的1.规范隐蔽工程影像管理行为，确保影响资料的完整性和真实性；2.提高隐蔽工程施工效率，减少施工环节中出现的纠纷和事故；3.为后期的验收和维护工作提供有力的支持。

三、管理制度内容1.隐蔽工程影像资料的采集（1）施工单位应当按照施工进度和实际情况，定期采集隐蔽工程的影像资料，包括照片和视频等；（2）隐蔽工程影像资料的采集应当真实准确，避免造成误导或纠纷。

2.隐蔽工程影像资料的存储（1）施工单位应当建立完善的隐蔽工程影像资料存储系统，确保影像资料的安全和完整性；（2）隐蔽工程影像资料的存储应当分类清晰、易于检索，便于后期的查阅和管理。

3.隐蔽工程影像资料的传输（1）施工单位应当采用安全可靠的方式传输隐蔽工程影像资料，避免出现信息泄露或丢失的情况；（2）隐蔽工程影像资料的传输双方应当确保接收方对资料的使用和保管有明确的规定和约束。

4.隐蔽工程影像资料的查阅和使用（1）施工单位应当建立隐蔽工程影像资料的查阅和使用制度，严格控制相关人员对影像资料的查看权限；（2）隐蔽工程影像资料的使用应当遵守法律法规，不得用于违法和违规行为。

5.隐蔽工程影像资料的保密（1）施工单位应当严格保护隐蔽工程影像资料的保密性，不得随意泄露给外部机构或个人；（2）隐蔽工程影像资料的保密责任由施工单位全体员工共同承担。

四、管理制度执行1.施工单位应当全面贯彻执行隐蔽工程影像管理制度，并建立健全内部管理机制；2.施工单位应当定期开展隐蔽工程影像管理制度的培训，提高员工对制度的认知和遵守度；3.对于违反隐蔽工程影像管理制度行为的员工，将依据公司规定给予相应的处罚。

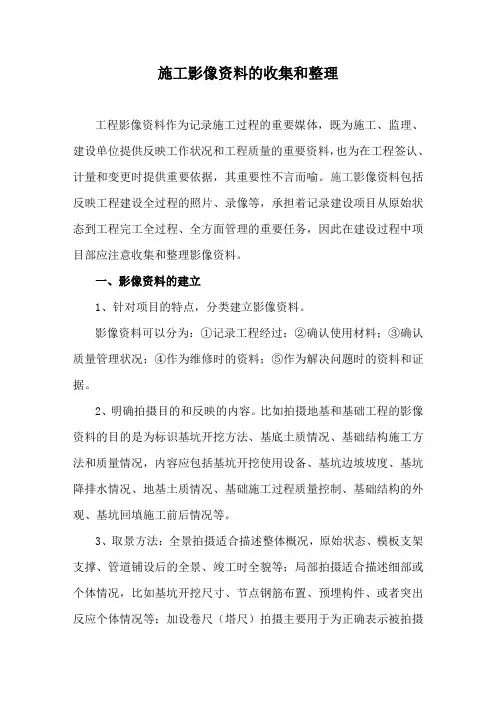

施工影像资料的收集和整理工程影像资料作为记录施工过程的重要媒体，既为施工、监理、建设单位提供反映工作状况和工程质量的重要资料，也为在工程签认、计量和变更时提供重要依据，其重要性不言而喻。

施工影像资料包括反映工程建设全过程的照片、录像等，承担着记录建设项目从原始状态到工程完工全过程、全方面管理的重要任务，因此在建设过程中项目部应注意收集和整理影像资料。

一、影像资料的建立1、针对项目的特点，分类建立影像资料。

影像资料可以分为：①记录工程经过；②确认使用材料；③确认质量管理状况；④作为维修时的资料；⑤作为解决问题时的资料和证据。

2、明确拍摄目的和反映的内容。

比如拍摄地基和基础工程的影像资料的目的是为标识基坑开挖方法、基底土质情况、基础结构施工方法和质量情况，内容应包括基坑开挖使用设备、基坑边坡坡度、基坑降排水情况、地基土质情况、基础施工过程质量控制、基础结构的外观、基坑回填施工前后情况等。

3、取景方法：全景拍摄适合描述整体概况，原始状态、模板支架支撑、管道铺设后的全景、竣工时全貌等；局部拍摄适合描述细部或个体情况，比如基坑开挖尺寸、节点钢筋布置、预埋构件、或者突出反应个体情况等；加设卷尺（塔尺）拍摄主要用于为正确表示被拍摄对象的形状、尺寸时，采用卷尺附加拍摄，比如管径、钢筋直径、钢筋网间距、路基路面摊铺厚度、宽度、管道回填厚度，结构平面尺寸等。

二、影像资料的特性1、具有直观性和及时性：能展示的进度、质量、工程缺陷的整改以及安全文明情况等一目了然，使业主、施工、监理都能够直观、及时地掌握工程的进展和质量状态。

2、长期保存、简易操作：影像资料一般都以刻录光盘、电子照片等文件格式保存，操作简单，便于长期保存。

3、对比性和可追溯性：用于工程缺陷整改、质量和安全事故的调查。

通过影像资料可以将整改前后、事故发生前后过程进行对比和追溯，从而确认整改效果和事故原因。

4、作为项目管理工作的一种重要手段：比如在上报的变更、索赔或者监理的指令、巡查记录等如能对所述事项进行详细描述并附有影像资料或照片，其反映的内容更具有真实性、权威性。

施工影像资料的收集和整理工程影像资料作为记录施工过程的重要媒体，既为施工、监理、建设单位提供反映工作状况和工程质量的重要资料，也为在工程签认、计量和变更时提供重要依据，其重要性不言而喻。

施工影像资料包括反映工程建设全过程的照片、录像等，承担着记录建设项目从原始状态到工程完工全过程、全方面管理的重要任务，因此在建设过程中项目部应注意收集和整理影像资料。

一、影像资料的建立1、针对项目的特点，分类建立影像资料。

影像资料可以分为：①记录工程经过；②确认使用材料；③确认质量管理状况；④作为维修时的资料；⑤作为解决问题时的资料和证据。

2、明确拍摄目的和反映的内容。

比如拍摄地基和基础工程的影像资料的目的是为标识基坑开挖方法、基底土质情况、基础结构施工方法和质量情况，内容应包括基坑开挖使用设备、基坑边坡坡度、基坑降排水情况、地基土质情况、基础施工过程质量控制、基础结构的外观、基坑回填施工前后情况等。

3、取景方法：全景拍摄适合描述整体概况，原始状态、模板支架支撑、管道铺设后的全景、竣工时全貌等；局部拍摄适合描述细部或个体情况，比如基坑开挖尺寸、节点钢筋布置、预埋构件、或者突出反应个体情况等；加设卷尺（塔尺）拍摄主要用于为正确表示被拍摄对象的形状、尺寸时，采用卷尺附加拍摄，比如管径、钢筋直径、钢筋网间距、路基路面摊铺厚度、宽度、管道回填厚度，结构平面尺寸等。

二、影像资料的特性1、具有直观性和及时性：能展示的进度、质量、工程缺陷的整改以及安全文明情况等一目了然，使业主、施工、监理都能够直观、及时地掌握工程的进展和质量状态。

2、长期保存、简易操作：影像资料一般都以刻录光盘、电子照片等文件格式保存，操作简单，便于长期保存。

3、对比性和可追溯性：用于工程缺陷整改、质量和安全事故的调查。

通过影像资料可以将整改前后、事故发生前后过程进行对比和追溯，从而确认整改效果和事故原因。

4、作为项目管理工作的一种重要手段：比如在上报的变更、索赔或者监理的指令、巡查记录等如能对所述事项进行详细描述并附有影像资料或照片，其反映的内容更具有真实性、权威性。

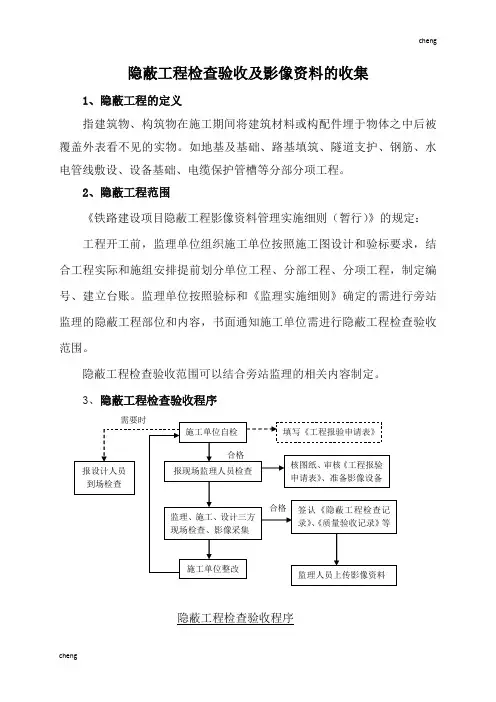

隐蔽工程检查验收及影像资料的收集1、隐蔽工程的定义指建筑物、构筑物在施工期间将建筑材料或构配件埋于物体之中后被覆盖外表看不见的实物。

如地基及基础、路基填筑、隧道支护、钢筋、水电管线敷设、设备基础、电缆保护管槽等分部分项工程。

2、隐蔽工程范围《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》的规定：工程开工前，监理单位组织施工单位按照施工图设计和验标要求，结合工程实际和施组安排提前划分单位工程、分部工程、分项工程，制定编号、建立台账。

监理单位按照验标和《监理实施细则》确定的需进行旁站监理的隐蔽工程部位和内容，书面通知施工单位需进行隐蔽工程检查验收范围。

隐蔽工程检查验收范围可以结合旁站监理的相关内容制定。

3、隐蔽工程检查验收程序隐蔽工程检查验收程序4、隐蔽工程影像资料的采集、留存、上报隐蔽工程影像资料分图像、视频两种格式。

其中：隐蔽工程图像资料采集范围为全部隐蔽工程；隐蔽工程视频资料采集范围为重要隐蔽工程的关键部位。

隐蔽工程影像资料的采集、留存、上报的要求见下表。

隐蔽工程影像资料的采集、留存、上报汇表注：具备上传铁路工程管理平台条件的项目，应自拍摄之日起于七日内上传平台中的隐蔽工程影像资料管理系统，施工单位负责隐蔽工程图像资料的上传工作、监理单位负责重要隐蔽工程的关键部位视频资料的上传工作，并报工程建设指挥部影像资料专（兼）职管理人员归档。

《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》规定的关键部位：视频采集范围5、隐蔽工程检查视频采集程序隐蔽工程视频采集留存是加强隐蔽工程质量控制和责任追溯的重要手段，监理人员要充分重视视频采集对保障工程质量的重要作用，由监理站负责各监理项目的隐蔽工程视频采集留存工作。

①施工单位自检合格并报检后，现场监理工程师首先对自检资料和必要的检查资料进行检查，合格后对自检资料和必要的检查资料进行视频采集，同时复述检查的内容和结果，并确定现场检查的时间。

②现场监理工程师按时到场后，各单位的检验人员应集中站于标识牌附近，施工、监理单位检查人员在标识牌上签字，需建设、设计单位参加的，参加人员也应在标识牌上签字。

1. 检查验收的重要性隐蔽工程，指的是在建筑物内部或者外部不容易被看到的部分，如墙体内部的钢筋、管线等。

这些工程质量的好坏直接影响到整座建筑物的使用寿命和安全性。

隐蔽工程检查验收是建筑工程质量管理的重要一环，检查验收的目的是确保隐蔽工程的质量符合设计要求和国家标准，避免在后期出现质量问题带来不必要的损失，保护业主和施工单位的合法权益。

同时，隐蔽工程检查验收环节也可以帮助施工单位及时发现工程质量问题，并及时加以整改和纠正。

因此，隐蔽工程检查验收是必不可少的一项工作。

2. 隐蔽工程检查验收流程隐蔽工程的检查验收流程通常是在装修工程中进行的。

施工单位需要在隐蔽工程完工前向施工监理或业主提出验收申请。

随后，验收的主要内容包括：2.1 隐蔽工程基本情况的检查验收人员需要查看施工图纸及相关技术资料，了解隐蔽工程的具体构造和设计细节，根据设计要求，进行基本情况的检查。

2.2 隐蔽工程的质量验收验收人员需要对隐蔽工程进行严格的质量验收，如钢筋布置、混凝土浇筑、防水材料安装等。

2.3 隐蔽工程现场验收验收人员需要亲自到工程现场进行现场验收，记录工程相关情况，确保施工质量和要求符合国家标准。

3. 影像资料收集及整理在隐蔽工程检查验收环节中，影像资料是非常重要的一部分。

通过使用影像资料，可以更加直观地记录和展示施工现场的情况以及隐蔽工程的情况。

因此，合理收集和整理影像资料是非常有必要的。

3.1 影像资料收集的方法影像资料的收集方法主要有以下几种：•拍照：可以通过手机或专业相机进行拍摄，方便快捷。

•摄像：可以使用专业摄像机进行拍摄，更加全面。

•纪实笔：适合记录施工现场的细节情况，方便裁剪和整合。

3.2 影像资料整理的方法影像资料整理的方法主要有以下几种：•命名原则：为了便于查找和整理，影像资料的命名规则需要清晰明确。

•分类管理：不同类型的影像资料进行分类管理，方便查找和整理。

•剪裁合成：利用专业的剪辑软件进行剪裁，将多个影像资料合成为一个完整的影像资料。

隐蔽工程检查验收及影像资料的收集1、隐蔽工程的定义指建筑物、构筑物在施工期间将建筑材料或构配件埋于物体之中后被覆盖外表看不见的实物。

如地基及基础、路基填筑、隧道支护、钢筋、水电管线敷设、设备基础、电缆保护管槽等分部分项工程。

2、隐蔽工程范围《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》的规定: 工程开工前，监理单位组织施工单位按照施工图设计和验标要求，结合工程实际和施组安排提前划分单位工程、分部工程、分项工程，制定编号、建立台账。

监理单位按照验标和《监理实施细则》确定的需进行旁站监理的隐蔽工程部位和内容，书面通知施工单位需进行隐蔽工程检查验收范围。

隐蔽工程检查验收范围可以结合旁站监理的相关内容制定。

3、隐蔽工程检查验收程序隐蔽工程检杳验收程序4、隐蔽工程影像资料的采集、留存、上报隐蔽工程影像资料分图像、视频两种格式。

其中：隐蔽工程图像资料采集范围为全部隐蔽工程；隐蔽工程视频资料采集范围为重要隐蔽工程的关键部位。

隐蔽工程影像资料的采集、留存、上报的要求见下表。

隐敝工程影像资料的米集、留存、上报汇表注：具备上传铁路工程管理平台条件的项目，应自拍摄之日起于七日内上传平台中的隐蔽工程影像资料管理系统，施工单位负责隐蔽工程图像资料的上传工作、监理单位负责重要隐蔽工程的关键部位视频资料的上传工作，并报工程建设指挥部影像资料专（兼）职管理人员归档。

《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》规定的关键部位:视频采集范围5、隐蔽工程检查视频采集程序隐蔽工程视频采集留存是加强隐蔽工程质量控制和责任追溯的重要手段，监理人员要充分重视视频采集对保障工程质量的重要作用，由监理站负责各监理项目的隐蔽工程视频采集留存工作。

①施工单位自检合格并报检后，现场监理工程师首先对自检资料和必要的检查资料进行检查，合格后对自检资料和必要的检查资料进行视频采集，同时复述检查的内容和结果，并确定现场检查的时间。

②现场监理工程师按时到场后，各单位的检验人员应集中站于标识牌附近，施工、监理单位检查人员在标识牌上签字，需建设、设计单位参加的，参加人员也应在标识牌上签字。

隐蔽工程验收及影像资料收集整理制度一、总体要求隐蔽工程验收是指在构筑物施工过程中，对将被下一工序所封闭无法直接复查的分部、分项工程进行检查验收。

隐蔽工程在隐蔽后，如果发生质量问题，会造成返工等巨大的经济损失还可能造成人员伤亡。

分部、分项工程的隐蔽、验收、签证，要做到制度化、规范化、程序化，手续完备文字和影像照片资料齐全、完整、真实，避免资源的浪费和后期运营安全，保证工程的质量和工程顺利完成。

二、成立隐蔽工程验收及影像资料收集整理工作小组为加强此项工作，项目部成立隐蔽工程验收及影像资料收集整理工作小组如下，负责此项工作的领导和落实。

组长：副组长：组员：三、隐蔽工程施工前的检查与签认要求1.各单位工程隐蔽工程施工前首先进行自检，合格后填写隐蔽工程验收记录表，报请监理工程师检查并办理签证。

隐蔽工程台帐资料做好登记在册后，再进行下道工序施工。

2.建立隐蔽工程验收台帐，记录所有隐蔽工程的验收、签字、拍照、存档情况。

使隐蔽工程处于受控状态，确保隐蔽工程质量。

3.如遇与设计资料不符的隐蔽工程，要及时报请项目部工程处专业工程师到现场检查确认，并进行拍照，作为提交变更的附件资料。

待参建四方到现场核实，确定处理方案后方可继续施工。

4.要主动接受铁路总公司、质监总站及质监站、公司的监督检查，积极配合建设指挥部、监理及工程指挥部的随时抽查和专项检查，为之提拱必要的检查条件。

四、隐蔽工程施工数码实时成像的具体要求各工点技术员就下列隐蔽工程工序开工前及完工后进行现场实拍成像，具体为：1.隧道工程：开挖、超前支护、锚杆、钢架、二衬、仰拱、四电接口等各工序。

隧道工程影像资料覆盖范围及反应内容2.路基工程：表土剥离前原始地貌、基底处理后填筑前、路基每一层的填筑、各类过渡段每一层填筑、挡土墙墙背回填、台背回填等。

3.桥涵工程：桩基开挖成型验收、桩基钢筋混凝土施工、承台钢筋混凝土施工、墩身钢筋混凝土施工、垫石钢筋混凝土施工、基坑回填等。

工程影像资料收集整理办法莀为切实加强甜永高速公路建设项目工程的施工管理水平，提升工程实体质量，羈反映工程质量验收资料和现场实物质量的一致性，在整个项目的施工阶段，应采用拍照、摄像等方式记录隐蔽工程及关键性工序的施工过程，并形成一套完整的影像资料和电子文件。

一、二、影像资料收集内容和质量要求蒃1、工序检查验收蚂所拍摄的影像资料应能全面的记录整个施工全过程的质量状况，所有的隐蔽袈工程验收及关键工序都应该按检验批拍摄留存影像资料，每个拍摄部位至少应有一张全面反映质量验收和控制情况的照片。

2、安全质量问题及处理结果螇施工过程中发现的安全质量问题及处理过程进行拍摄记录，作为验收的凭证，薃发现问题、整改问题影像资料要做到前后闭合。

3、与设计不符的地质肃对施工过程中出现的与设计文件不相符的地质情况应及时予以拍摄记录，作薀为工程变更和索赔的依据。

．4、动态影像资料的收集薆对于施工过程中的每道同类工序应至少收集一套具有代表性的施工及检测蚃全过程的动态影像资料5、科研及新材料、新结构、新工艺在项目上的运用芀拍摄的影像资料能全面反映新技术、新工艺及科研项目在工程上的运用情况。

羇6、拍摄数量及质量要求芅数量上要求对规定的每个拍摄部位至少应该有一张全面反映质量验收和控制蚃状况的工程照片、当某一隐蔽工程部位一张照片不能完全反映现场实际质量情况时应当提供多张不同角度拍摄的照片。

所拍摄的照片要求清晰、里程连续，能够真实、有效、全面的反映具体工序真实情况，照片要有鲜明的特点突出主题，当采集内容需要计量、测量时、应使用器具及标尺进行拍摄记录，标尺设置要准确。

二、影像资料拍摄格式及编辑要求蚁1、拍摄动态影像资料时使用高清格式、分辨率不小于1024*768，使用摄像机蝿像素不低于500万。

，使用数码照1024*768格式，分辨率不小于JPG、拍摄静态影像资料时使用2莇．万。

相机的像素不低于1000、为保证影像资料信息的可追溯性，有利于影像资料编辑归档，所有影像资3螃料拍摄时标示牌统一采用白底黑字标牌进行标识、标牌置于照片的边角处，标宽为50cm*30cm。

工程影像资料收集整理说明.为切实加强阳信高速公路土建2标建立工程的施工管理水平，提升工程实体质量，反映工程质量验收资料和现场实物质量的一致性，在整个工程的施工阶段，应采用拍照、摄像等方式记录隐蔽工程及关键性工序的施工过程，并形成一套完整的影像资料和电子文件。

一、影像资料收集容和质量要求1、工序检查验收所拍摄的影像资料应能全面的记录整个施工全过程的质量状况，所有的隐蔽工程验收及关键工序都应该按检验批拍摄留存影像资料，每个拍摄部位至少应有一张全面反映质量验收和控制情况的照片。

2、平安质量问题及处理结果施工过程中发现的平安质量问题及处理过程进展拍摄记录，作为验收的凭证，发现问题、整改问题影像资料要做到前后闭合。

3、与设计不符的地质对施工过程中出现的与设计文件不相符的地质情况应及时予以拍摄记录，作为工程变更和索赔的依据。

4、动态影像资料的收集对于施工过程中的每道同类工序应至少收集一套具有代表性的施工及检测全过程的动态影像资料5、科研及新材料、新构造、新工艺在工程上的运用拍摄的影像资料能全面反映新技术、新工艺及科研工程在工程上的运用情况。

6、拍摄数量及质量要求数量上要求对规定的每个拍摄部位至少应该有一全面反映质量验收和控制状况的工程照片、当某一隐蔽工程部位一照片不能完全反映现场实际质量情况时应当提供多不同角度拍摄的照片。

所拍摄的照片要求清晰、里程连续，能够真实、有效、全面的反映具体工序真实情况，照片要有鲜明的特点突出主题，当采集容需要计量、测量时、应使用器具及标尺进展拍摄记录，标尺设置要准确。

二、隐蔽工程影像资料收集部位1、土石方路基工程（1）路基清表前的原地面全貌；（2）清表后填前碾压完成后检测；（3）特殊路基处理前后全貌；（4）每层路基碾压完成后试验检测；（5）土工合成材料每层铺设完成后检测；（6）挖方段每级边坡成型后拍摄。

2、防排水工程（1）基坑开挖验收合格后基坑底面一〔如需换填，那么换填前后各一〕根底钢筋安装完成后检测一（2）根底成品〔完成后被覆盖〕外观检测一（3）墙背回填每层一3、涵洞工程（1）基坑开挖验收合格后一〔如需换填，那么换填前后各拍一〕基地垫层施工完检测一（2）根底钢筋安装完检测一（3）根底混凝土施工完成品检验一（4）根底及边墙施工缝处理各一（5）防水施工完边墙及涵顶各一（6）涵背回填每侧每层一4、桥梁工程（1）扩大根底开挖整平后检测一〔如需换填，那么换填前后各拍一〕（2）钻〔挖〕孔桩成孔孔深验收一（3）桩基钢筋笼加工完验收一（4）桩基钢筋笼入孔现场一（5）桩基钢筋笼现场套筒安装细部一（6）桩基混凝土浇筑现场一（7）桩基破完桩头检测验收一（8）承台〔系梁〕钢筋安装完检测一（9）承台〔系梁〕顶面接茬筋及凿毛处理一（10）墩台身钢筋安装完检测一（11）盖梁〔台帽〕钢筋安装完检测一（12）挡块钢筋安装完检测一（13）垫石钢筋安装完检测一（14）梁板预制腹板钢筋安装完检测一（15）预应力梁板管道安装完检测一（16）梁板顶板钢筋安装完检测一（17）梁板拉现场全貌一及最终拉数据。

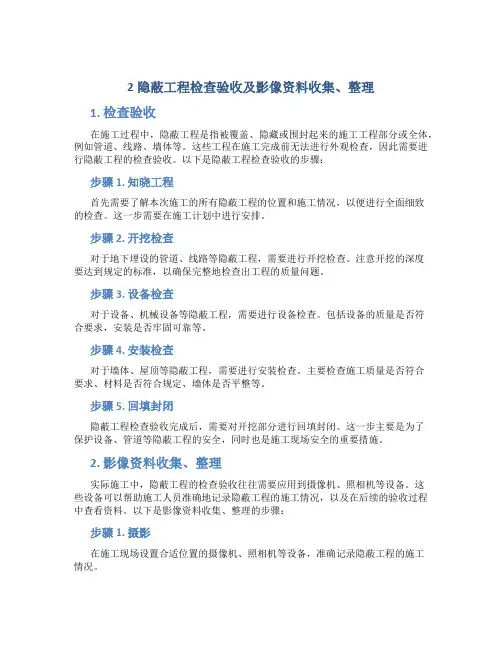

2隐蔽工程检查验收及影像资料收集、整理1. 检查验收在施工过程中，隐蔽工程是指被覆盖、隐藏或围封起来的施工工程部分或全体，例如管道、线路、墙体等。

这些工程在施工完成前无法进行外观检查，因此需要进行隐蔽工程的检查验收。

以下是隐蔽工程检查验收的步骤：步骤1. 知晓工程首先需要了解本次施工的所有隐蔽工程的位置和施工情况，以便进行全面细致的检查。

这一步需要在施工计划中进行安排。

步骤2. 开挖检查对于地下埋设的管道、线路等隐蔽工程，需要进行开挖检查。

注意开挖的深度要达到规定的标准，以确保完整地检查出工程的质量问题。

步骤3. 设备检查对于设备、机械设备等隐蔽工程，需要进行设备检查。

包括设备的质量是否符合要求，安装是否牢固可靠等。

步骤4. 安装检查对于墙体、屋顶等隐蔽工程，需要进行安装检查。

主要检查施工质量是否符合要求、材料是否符合规定、墙体是否平整等。

步骤5. 回填封闭隐蔽工程检查验收完成后，需要对开挖部分进行回填封闭。

这一步主要是为了保护设备、管道等隐蔽工程的安全，同时也是施工现场安全的重要措施。

2. 影像资料收集、整理实际施工中，隐蔽工程的检查验收往往需要应用到摄像机、照相机等设备。

这些设备可以帮助施工人员准确地记录隐蔽工程的施工情况，以及在后续的验收过程中查看资料。

以下是影像资料收集、整理的步骤：步骤1. 摄影在施工现场设置合适位置的摄像机、照相机等设备，准确记录隐蔽工程的施工情况。

步骤2. 数据整理将拍摄下来的照片、视频等资料整理成电子文档或者纸质文档，方便在随后的验收过程中查看。

步骤3. 储存备份在对影像资料进行整理后，需要将它们储存在安全可靠的地方。

此外，也需要进行备份，以便资料的安全和稳定性。

步骤4. 传递交流在施工过程中，隐蔽工程的施工人员、施工管理人员等都需要共享资料。

因此，在整理完影像资料后，需要进行传递交流，以确保工程的质量和安全。

本文介绍了隐蔽工程检查验收和影像资料收集、整理的相关知识，希望读者能够在实际的施工中合理运用这些知识，确保隐蔽工程的质量和安全。

如何做好施工影像资料的收集和整理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII施工影像资料的收集和整理工程影像资料作为记录施工过程的重要媒体，既为施工、监理、建设单位提供反映工作状况和工程质量的重要资料，也为在工程签认、计量和变更时提供重要依据，其重要性不言而喻。

施工影像资料包括反映工程建设全过程的照片、录像等，承担着记录建设项目从原始状态到工程完工全过程、全方面管理的重要任务，因此在建设过程中项目部应注意收集和整理影像资料。

一、影像资料的建立1、针对项目的特点，分类建立影像资料。

影像资料可以分为：①记录工程经过；②确认使用材料；③确认质量管理状况；④作为维修时的资料；⑤作为解决问题时的资料和证据。

2、明确拍摄目的和反映的内容。

比如拍摄地基和基础工程的影像资料的目的是为标识基坑开挖方法、基底土质情况、基础结构施工方法和质量情况，内容应包括基坑开挖使用设备、基坑边坡坡度、基坑降排水情况、地基土质情况、基础施工过程质量控制、基础结构的外观、基坑回填施工前后情况等。

3、取景方法：全景拍摄适合描述整体概况，原始状态、模板支架支撑、管道铺设后的全景、竣工时全貌等；局部拍摄适合描述细部或个体情况，比如基坑开挖尺寸、节点钢筋布置、预埋构件、或者突出反应个体情况等；加设卷尺（塔尺）拍摄主要用于为正确表示被拍摄对象的形状、尺寸时，采用卷尺附加拍摄，比如管径、钢筋直径、钢筋网间距、路基路面摊铺厚度、宽度、管道回填厚度，结构平面尺寸等。

二、影像资料的特性1、具有直观性和及时性：能展示的进度、质量、工程缺陷的整改以及安全文明情况等一目了然，使业主、施工、监理都能够直观、及时地掌握工程的进展和质量状态。

2、长期保存、简易操作：影像资料一般都以刻录光盘、电子照片等文件格式保存，操作简单，便于长期保存。

3、对比性和可追溯性：用于工程缺陷整改、质量和安全事故的调查。

通过影像资料可以将整改前后、事故发生前后过程进行对比和追溯，从而确认整改效果和事故原因。

隐蔽工程及重点部位留存影像资料制度为加强工程安全质量工作，强化隐蔽工程及重点部位的过程控制，全面推行可追溯管理，落实逐级负责、分工负责、岗位负责，确保工程质量和施工安全，以采集工程影像为手段，对工程施工特别是隐蔽工程及重点部位施工过程中的各个环节留存影像资料，以支持书面资料的真实性，特制定本制度。

第一条影像资料要求1.数码照片拍摄基本要求：拍摄的角度、距离等应能保证影像资料所反映的内容。

照片分辨率宜设置为500万像素以上、采用JPEG 格式，设置“日期时间显示”功能。

所拍摄数码照片需显示属性资料，不允许使用任何图像处理软件修改。

2.数码摄像拍摄基本要求：拍摄的角度、距离等应能保证影像资料所反映的内容。

摄像分辨率应保证清晰，同时设置“日期时间显示”功能。

3.当采集内容需要计量、测量时，应使用器具及标尺进行拍摄记录，标尺设置准确。

4.每张数码照片都应标明名称，要能反映数码照片的主要内容，其中包括工程名称、部位桩号，事件内容，并尽可能简洁，照片格式附后。

第二条影像资料分类1.施工过程影像资料：应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录整个施工全过程的正常质量状况。

2.安全质量问题与整改影像资料：施工检查中发现安全质量问题或施工异常情况的处理过程进行拍摄记录，作为验收凭证，做到整改结果必须与设计相一致。

3.变更设计影像资料：对施工过程中出现的异常工程地质条件、地下障碍物等情形时，应及时予以拍摄记录，作为工程变更和索赔的依据。

4.“四新”影像资料：对反映新工艺、新材料、新设备、新方法在工程中的运用情况以及重要结构部位、重大节点控制状况进行全面拍摄记载。

第三条影像资料采取时间1.工程建设过程影像资料应与工程建设进度同步形成，用数码相机、摄像机实地拍摄，真实、全面反映现场工程安全质量实际情况。

2.隐蔽工程和重点部位必须在工程隐蔽前或施工过程当中采集数码照片。

第四条影像资料收集管理1.影像资料由现场质量验收人员和技术主管负责采集，并详细记录相关信息，保证与施工日志文字信息、质量验收记录相互印证。

关于采集隐蔽工程及关键性工序施工影像资料留存办法为切实加强铁路工序施工管理，提升工程实体质量，反映工程质量验收资料和现场实物质量的一致性，根据工程进展的不同阶段，应采用拍照、摄像等方式记录隐蔽工程及关键性工序的施工过程，并形成一套完整的影像资料。

现就影像资料的采集、管理、归档提出如下实施意见一、影像资料留存的具体部位和数量要求1、程序检查所拍摄的影像资料应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录整个施工全过程的正常质量状况。

按照铁路工程《验标》单位工程划分，显示各单位工程中应该留置工程照片的具体部位和内容。

2、安质问题及处理结果施工检查中发现安全质量问题或施工异常情况的处理过程进行拍摄记录，作为验收凭证，做到整改结果必须与设计相一致。

3、异常地质障碍对施工过程中出现的异常工程地质条件、地下障碍物等情形时，应及时予以拍摄记录，作为工程变更和索赔的依据。

4、三新材料运用所拍摄的影像资料应能全面反映新材料、新结构、新工艺在工程中的运用情况以及重要结构部位、重大节点控制状况。

5、拍摄数量数量上要求对规定的每个拍摄部位至少应有一张全面反映质量验收和控制状况的工程照片。

所拍摄的影像资料应能全面反映关键部位、关键工序和隐蔽项目内容以及单位工程安全和功能检验情况。

所拍摄的检验批验收影像资料，应能全面反映主控项目和强制性标准条文的执行情况，并应反映该检验批中关键工序的施工质量状况。

二、影像信息采集格式及编辑1. 拍摄动态影像资料时使用高清格式，分辨率不小于1024×768，使用的摄像机有效像素不低于500万。

2. 拍摄静态影像资料使用JPG格式，分辨率不小于1024×768，使用数码照相机有效像素不低于500万。

3. 拍摄的影像资料必须图像清晰，数码照片拍摄的角度、方式必须全面反映所采集部位的真实状况，拍摄要有鲜明的特点突出主题。

当采集内容需要计量、测量时，应使用器具及标尺进行拍摄记录，标尺设置准确。

隐蔽工程验收影像资料留取实施细则为保证重要隐蔽工程影像资料留置的科学性与规范性，经公司领导研究，结合各项目实际情况，制定出关键分部分项隐蔽工程影像资料留置的最基本要求：一、地基与基础工程隐蔽影像留存要求：1．土方开挖与基础施工1-1．基坑开挖完成验槽照片；1-2．桩基完成截桩照片；1-3．垫层施工完成照片；1-4．基础钢筋绑扎完成照片；1-5．基础商砼浇筑完成照片。

土方开挖与基础施工影像资料留取数量要求：分栋留取（含地下车库与商业），每栋留取一组。

2．地下防水施工2-1．水泥砂浆找平层完成并清理干净后照片；2-2．基层刷完冷底子油后的照片2-3．附加层铺贴后的照片；2-4．防水卷材一道设防、二道设防铺贴完后的照片；2-5．卷材铺贴完后闭水试验照片；2-6．钢筋网片保护层施工照片或者地下室外墙保温泡沫板施工照片。

地下防水影像资料留取数量要求：所有建筑物地下部分，全数全范围留取。

3．土方回填施工3-1．回填前基底压实照片；3-2．分层压实回填照片，层层拍照（自回填建筑物±0处用卷尺向下量取每步高度，虚铺厚度不大于500mm，或按相关规范执行）；3-3．回填完成照片。

土方回填影像资料留取数量要求：各建筑物回填土周围四面各取一处留取，每栋建筑物留存四组完整回填土施工影像资料。

二、主体工程隐蔽影像资料留存要求：1．混凝土结构1-1．首层墙、柱、梁、板钢筋绑扎完成照片（照片中应显示出水电预埋部分）；1-2．首层结构混凝土浇筑完毕照片；1-3．每隔3层留置该作业层隐蔽前的钢筋绑扎照片（照片中应显示出水电预埋部分）；1-4．结构件中柱截面发生变化、纵向钢筋配筋发生变化时，均应在接点处留置影像资料；1-5．主体结构屋顶层墙、柱、梁、板钢筋绑扎完成照片（照片中应显示出水电预埋部分）；1-6．主体结构屋顶结构混凝土浇筑完成照片。

主体结构施工影像资料留取数量要求：每栋单体建筑均需按上述流程要求留取，且每个楼层留影面积不小于该层建筑面积的20%。

隐蔽工程检查验收及影像资料的收集1、隐蔽工程的定义指建筑物、构筑物在施工期间将建筑材料或构配件埋于物体之中后被覆盖外表看不见的实物。

如地基及基础、路基填筑、隧道支护、钢筋、水电管线敷设、设备基础、电缆保护管槽等分部分项工程。

2、隐蔽工程范围《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》的规定：工程开工前，监理单位组织施工单位按照施工图设计和验标要求，结合工程实际和施组安排提前划分单位工程、分部工程、分项工程，制定编号、建立台账。

监理单位按照验标和《监理实施细则》确定的需进行旁站监理的隐蔽工程部位和内容，书面通知施工单位需进行隐蔽工程检查验收范围。

隐蔽工程检查验收范围可以结合旁站监理的相关内容制定。

3、隐蔽工程检查验收程序隐蔽工程检查验收程序4、隐蔽工程影像资料的采集、留存、上报隐蔽工程影像资料分图像、视频两种格式。

其中：隐蔽工程图像资料采集范围为全部隐蔽工程；隐蔽工程视频资料采集范围为重要隐蔽工程的关键部位。

隐蔽工程影像资料的采集、留存、上报的要求见下表。

隐蔽工程影像资料的采集、留存、上报汇表注：具备上传铁路工程管理平台条件的项目，应自拍摄之日起于七日内上传平台中的隐蔽工程影像资料管理系统，施工单位负责隐蔽工程图像资料的上传工作、监理单位负责重要隐蔽工程的关键部位视频资料的上传工作，并报工程建设指挥部影像资料专（兼）职管理人员归档。

《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》规定的关键部位：视频采集范围5、隐蔽工程检查视频采集程序隐蔽工程视频采集留存是加强隐蔽工程质量控制和责任追溯的重要手段，监理人员要充分重视视频采集对保障工程质量的重要作用，由监理站负责各监理项目的隐蔽工程视频采集留存工作。

①施工单位自检合格并报检后，现场监理工程师首先对自检资料和必要的检查资料进行检查，合格后对自检资料和必要的检查资料进行视频采集，同时复述检查的内容和结果，并确定现场检查的时间。

②现场监理工程师按时到场后，各单位的检验人员应集中站于标识牌附近，施工、监理单位检查人员在标识牌上签字，需建设、设计单位参加的，参加人员也应在标识牌上签字。

施工影像资料得收集与整理工程影像资料作为记录施工过程得重要媒体,既为施工、监理、建设单位提供反映工作状况与工程质量得重要资料,也为在工程签认、计量与变更时提供重要依据,其重要性不言而喻。

施工影像资料包括反映工程建设全过程得照片、录像等,承担着记录建设项目从原始状态到工程完工全过程、全方面管理得重要任务,因此在建设过程中项目部应注意收集与整理影像资料、一、影像资料得建立１、针对项目得特点,分类建立影像资料。

影像资料可以分为:①记录工程经过;②确认使用材料;③确认质量管理状况;④作为维修时得资料;⑤作为解决问题时得资料与证据。

2、明确拍摄目得与反映得内容、比如拍摄地基与基础工程得影像资料得目得就是为标识基坑开挖方法、基底土质情况、基础结构施工方法与质量情况,内容应包括基坑开挖使用设备、基坑边坡坡度、基坑降排水情况、地基土质情况、基础施工过程质量控制、基础结构得外观、基坑回填施工前后情况等。

3、取景方法:全景拍摄适合描述整体概况,原始状态、模板支架支撑、管道铺设后得全景、竣工时全貌等;局部拍摄适合描述细部或个体情况,比如基坑开挖尺寸、节点钢筋布置、预埋构件、或者突出反应个体情况等;加设卷尺(塔尺)拍摄主要用于为正确表示被拍摄对象得形状、尺寸时,采用卷尺附加拍摄,比如管径、钢筋直径、钢筋网间距、路基路面摊铺厚度、宽度、管道回填厚度,结构平面尺寸等。

二、影像资料得特性1、具有直观性与及时性:能展示得进度、质量、工程缺陷得整改以及安全文明情况等一目了然,使业主、施工、监理都能够直观、及时地掌握工程得进展与质量状态。

2、长期保存、简易操作:影像资料一般都以刻录光盘、电子照片等文件格式保存,操作简单,便于长期保存。

３、对比性与可追溯性:用于工程缺陷整改、质量与安全事故得调查、通过影像资料可以将整改前后、事故发生前后过程进行对比与追溯,从而确认整改效果与事故原因。

4、作为项目管理工作得一种重要手段:比如在上报得变更、索赔或者监理得指令、巡查记录等如能对所述事项进行详细描述并附有影像资料或照片,其反映得内容更具有真实性、权威性、当与业主发生有关索赔、反索赔争议时,影像资料就可成为最有力得证据。

施工影像资料的收集和整理工程影像资料作为记录施工过程的重要媒体，既为施工、监理、建设单位提供反映工作状况和工程质量的重要资料，也为在工程签认、计量和变更时提供重要依据，其重要性不言而喻。

施工影像资料包括反映工程建设全过程的照片、录像等，承担着记录建设项目从原始状态到工程完工全过程、全方面管理的重要任务，因此在建设过程中项目部应注意收集和整理影像资料。

一、影像资料的建立1、针对项目的特点，分类建立影像资料。

影像资料可以分为：①记录工程经过；②确认使用材料；③确认质量管理状况；④作为维修时的资料；⑤作为解决问题时的资料和证据。

2、明确拍摄目的和反映的内容。

比如拍摄地基和基础工程的影像资料的目的是为标识基坑开挖方法、基底土质情况、基础结构施工方法和质量情况，内容应包括基坑开挖使用设备、基坑边坡坡度、基坑降排水情况、地基土质情况、基础施工过程质量控制、基础结构的外观、基坑回填施工前后情况等。

3、取景方法：全景拍摄适合描述整体概况，原始状态、模板支架支撑、管道铺设后的全景、竣工时全貌等；局部拍摄适合描述细部或个体情况，比如基坑开挖尺寸、节点钢筋布置、预埋构件、或者突出反应个体情况等；加设卷尺（塔尺）拍摄主要用于为正确表示被拍摄对象的形状、尺寸时，采用卷尺附加拍摄，比如管径、钢筋直径、钢筋网间距、路基路面摊铺厚度、宽度、管道回填厚度，结构平面尺寸等。

二、影像资料的特性1、具有直观性和及时性：能展示的进度、质量、工程缺陷的整改以及安全文明情况等一目了然，使业主、施工、监理都能够直观、及时地掌握工程的进展和质量状态。

2、长期保存、简易操作：影像资料一般都以刻录光盘、电子照片等文件格式保存，操作简单，便于长期保存。

3、对比性和可追溯性：用于工程缺陷整改、质量和安全事故的调查。

通过影像资料可以将整改前后、事故发生前后过程进行对比和追溯，从而确认整改效果和事故原因。

4、作为项目管理工作的一种重要手段：比如在上报的变更、索赔或者监理的指令、巡查记录等如能对所述事项进行详细描述并附有影像资料或照片，其反映的内容更具有真实性、权威性。
