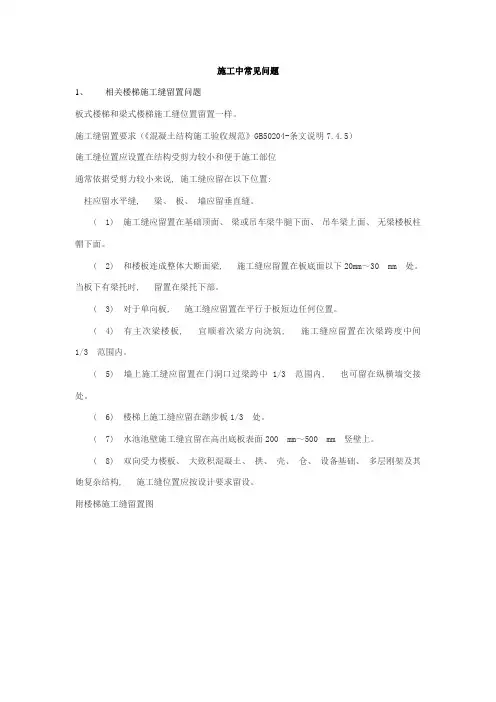

施工中常见问题1、相关楼梯施工缝留置问题板式楼梯和梁式楼梯施工缝位置留置一样。
施工缝留置要求(《混凝土结构施工验收规范》GB50204-条文说明7.4.5)施工缝位置应设置在结构受剪力较小和便于施工部位通常依据受剪力较小来说, 施工缝应留在以下位置:柱应留水平缝, 梁、板、墙应留垂直缝。
( 1) 施工缝应留置在基础顶面、梁或吊车梁牛腿下面、吊车梁上面、无梁楼板柱帽下面。
( 2) 和楼板连成整体大断面梁, 施工缝应留置在板底面以下20mm~30 mm 处。
当板下有梁托时, 留置在梁托下部。
( 3) 对于单向板, 施工缝应留置在平行于板短边任何位置。
( 4) 有主次梁楼板, 宜顺着次梁方向浇筑, 施工缝应留置在次梁跨度中间1/3 范围内。
( 5) 墙上施工缝应留置在门洞口过梁跨中1/3 范围内, 也可留在纵横墙交接处。
( 6) 楼梯上施工缝应留在踏步板1/3 处。
( 7) 水池池壁施工缝宜留在高出底板表面200 mm~500 mm 竖壁上。
( 8) 双向受力楼板、大致积混凝土、拱、壳、仓、设备基础、多层刚架及其她复杂结构, 施工缝位置应按设计要求留设。
附楼梯施工缝留置图楼梯施工缝留设位置?施工缝问题现行GB50204-标准并没有明确要求留置在何处, 这个中间1/3处是老规范要求, 现在规范要求企业标准、施工方案明确, 从实际效果看我不主张留置在中间部位, 理论上中间部位混凝土受剪力最小, 但实际上, 对于板构件来说剪力很小, 尤其是楼梯构件很特殊, 我说一下留在中间部位弊端: 1、一次支模时完全靠工人导位置、标高, 操作难度很大, 很轻易出现偏差; 2、二次支模时, 要拆除部分已完成模板才能往上支模, 此过程时间很短, 但楼梯构件一下子变成悬挑构件, 极轻易造成内部裂缝; 3、往上翻部分浇灌混凝土时往往不进行严格振捣, 接缝处混凝土往往不密实。
但好多人思绪里面总是强调规范要求, 其实新规范已经找不到明确要求。
第1篇在建筑工程施工过程中,施工缝是不可避免的。
施工缝是指在混凝土浇筑过程中,因施工需要而暂时中断浇筑而形成的接缝。
合理留置施工缝,对保证结构质量、施工安全和工期进度具有重要意义。
以下是几种常见的工程施工缝留置方法:一、施工缝位置的选择1. 柱子:施工缝宜留置在基础与柱子的交接处、框架梁的下面及上面(楼面处)、无梁楼盖柱帽的下面、吊车梁牛腿的下面、吊车梁的上面等。
2. 梁与板:施工缝宜留置在板底面以下20~30mm处,当板下有梁托时,留置在梁托下部。
3. 单向板:施工缝宜留置在平行于板的短边的任何位置,同时施工缝应垂直留置,不能做成斜槎。
4. 双向板:施工缝应按设计要求留置。
5. 墙:施工缝宜留置在门洞口过梁跨中1/3范围内,也可留在纵横墙的交接处。
6. 楼梯:楼梯施工缝宜留置在1/3跑的位置,也有的将楼梯施工缝留置在平台梁上。
7. 大体积混凝土结构、拱、薄壳、蓄水池、多层钢架等,应按设计要求留置浇筑混凝土施工缝。
二、施工缝处理方法1. 清理:在继续浇筑混凝土前,应清除施工缝处的垃圾、水泥薄膜、表面上松动砂石和软弱混凝土层。
2. 凿毛:用斩斧或钢杆将施工缝表面凿毛,清理松动石子,凿深20~30mm。
3. 湿润:用水冲洗干净并充分湿润,一般不宜少于24小时,残留在混凝土表面的积水应予清除。
4. 浇筑:从施工缝处开始继续浇筑混凝土,注意避免直接靠近缝边下料。
5. 振捣:机械振捣前,宜向施工缝处逐渐推进,并距80~100cm处停止振捣,加强对施工缝接缝的捣实工作。
6. 钢筋处理:注意施工缝位置附近回弯钢筋时,要做到钢筋周围的混凝土不受松动的损坏。
钢筋上的油污、水泥砂浆和浮锈等也应清除。
三、注意事项1. 施工缝位置应选择在结构受剪力较小且便于施工的部位。
2. 施工缝处理应保证新旧混凝土紧密结合,避免出现裂缝、渗漏等质量问题。
3. 施工缝处理过程中,应确保施工安全,防止人员伤亡和设备损坏。
4. 施工缝处理方法应根据具体工程情况进行选择,确保施工质量。
楼梯施工缝留置规范楼梯施工缝留置规范是对楼梯施工中缝留置的要求和规范,主要涉及楼梯缝留位置、缝留尺寸、缝留材料等方面的规定。
下面将详细介绍楼梯施工缝留置规范。
一、缝留位置楼梯缝留的位置应根据设计要求确定,一般情况下,楼梯的缝留应置于两个踏步之间,即悬空梯面处。
对于直线楼梯,缝留应置于楼梯的中央位置;对于曲线楼梯,缝留应置于曲线的切点位置。
二、缝留尺寸1. 缝留宽度:楼梯缝留的宽度应符合设计要求,一般情况下,楼梯缝留的宽度应不小于10mm,同时应保证缝留宽度一致。
2. 缝留深度:楼梯缝留的深度应根据楼梯的材料和使用环境进行确定。
对于砌体楼梯,缝留的深度应不小于10mm;对于混凝土楼梯,缝留的深度应不小于15mm。
3. 缝留间距:楼梯缝留的间距应根据楼梯的长度和使用情况进行确定。
一般情况下,楼梯缝留的间距应不大于1500mm。
三、缝留材料1. 缝留材料的选择应符合设计要求和施工规范。
常用的缝留材料有:水泥砂浆、聚合物修补材料、硅酮密封剂等。
2. 缝留材料的质量应符合相关标准。
缝留材料应具有足够的抗压强度、抗裂能力和耐久性。
3. 缝留材料的施工应符合相关规范和要求。
缝留材料的施工应保证材料的充实性和牢固性,避免漏填、脱落等现象的发生。
四、施工要求1. 在进行缝留施工前,应对楼梯的缝隙进行清理和处理,确保无灰尘、油污等杂物的存在。
2. 缝留施工应使用相应的工具和设备,包括刮刀、填缝枪、平整刀等。
3. 缝留施工时,应根据实际情况选择合适的缝留材料和施工方法。
对于大面积的缝留,可以采用填缝枪进行施工,保证缝留的一致性和充实性。
4. 缝留施工完毕后,应进行养护,保证缝留材料的固化和硬化。
一般情况下,缝留材料的养护时间为24小时以上。
总结:楼梯施工缝留置规范是对楼梯缝留的要求和规范,涉及楼梯缝留位置、尺寸、材料以及施工要求等方面的规定。
遵循规范进行楼梯施工缝留,能够保证楼梯的牢固性、美观性和使用寿命,提高楼梯的施工质量和安全性。
楼梯施工缝留置规范楼梯施工缝留置规范是指在楼梯施工过程中,对缝留置的大小、形状和位置等方面的规范要求。
正确的缝留置规范能够有效防止楼梯裂缝的产生,保证楼梯的安全和美观。
以下是对楼梯施工缝留置规范的详细说明:1. 缝留置尺寸:楼梯的缝留置尺寸应符合相关规范要求。
一般情况下,纵向缝留置的宽度应为3~4mm,水平缝留置的宽度应为1~2mm。
对于特殊情况下的缝留置,如拐角处、连接处等,应根据具体情况确定合适的留置尺寸。
2. 缝留置形状:楼梯的缝留置形状应为V型。
V型缝留置的宽度仍然应符合上述规范要求。
V型缝留置可以有效消除应力集中,防止裂缝的产生,同时也便于清理和维护。
3. 缝留置位置:楼梯的缝留置位置应按照楼梯设计图纸要求确定。
一般情况下,纵向缝留置应从楼梯的两侧边缘开始,沿着楼梯的纵向方向进行。
水平缝留置应连接相邻的楼梯踏步。
在拐角处和连接处,缝留置应沿着曲线进行,保持整体的美观和一致性。
4. 缝留置材料:楼梯的缝留置材料应使用高强度、耐久性好的材料。
常用的缝留置材料有橡胶、聚氨酯、硅酮等。
选用合适的缝留置材料可以有效保证楼梯的使用寿命和安全性。
5. 缝留置施工工艺:楼梯的缝留置施工应遵循相关规范要求。
在施工过程中,应先清理好缝留置的位置,确保无灰尘、杂物等。
然后在缝留置的位置涂抹专用的缝留置胶水或粘结剂,并将缝留置材料压入缝隙中,确保贴合牢固。
最后清理干净多余的胶水或粘结剂,让缝留置部位平整美观。
施工过程中还应注意施工环境的温度和湿度,以确保缝留置材料的粘结效果。
通过遵循楼梯施工缝留置规范,可以防止楼梯裂缝的产生和扩大,提高楼梯的使用寿命和安全性。
在楼梯施工中,施工人员应严格按照规范要求进行操作,确保缝留置的质量和效果。
混凝土楼梯施工缝留置方法和处理技术摘要:楼梯的施工中存在一定的质量问题,包括施工缝的处理,如果处理不当,会使结构发生问题,影响楼梯的质量,根据研究分析,建筑的楼梯施工中的施工缝处理作为重要的技术需要进行有效的施工,使楼梯的结构更加的稳定,包括上三步和下三步的预留方式等,这可以使建筑的结构更加的稳定,对建筑的质量的提高也有着重要的作用。
文章通过对混凝土楼梯的施工的处理进行了分析,并且提出相应的建议,作为参考。
关键词:建筑施工;楼梯;施工缝框剪结构的混凝土楼梯的施工中容易出现工程质量的忽略,所以施工中由于楼梯的特点无法将浇筑连续的完成,在各个层之间出现的施工缝如果没有进行有效的处理,会使施工缝的结构变得较弱,受到力的作用可能会发生断裂问题,这使结构受到较大的危害,导致工程的安全性受到威胁。
将楼梯的施工技术提升可以使建筑质量增强,也可以避免施工缝的出现,导致质量出现问题,这是施工中需要处理的问题。
1 建筑工程楼梯施工缝留设不合理的分析1.1 不合理设置造成的危害现在一些建筑施工单位在楼梯施工中将施工缝设置在楼梯平台梁与上行梯段板交接的地方,整个地方比较隐蔽,然而楼梯施工不能联系浇筑施工,施工间隔上一次浇筑的混凝土已经开始凝结,后浇混凝土还没开始的情况下,浇筑后则会出现冷缝,会影响到交界处的粘结力,进而降低结构承载力和建筑结构整体受力情况。
根据 GB 50204—1992《混凝土结构工程施工及验收规范》4.4.18条,施工缝应该设置在结构受剪力比较小,并且最利于施工的位置。
要想分析施工缝设置不当的危害,须先从受力的情况进行分析,根据前面的标准板式楼梯标准可以转变为两端支撑在楼梯梁上简之斜板计算,这种结构中楼段板中部受弯矩最大,两个支座受力最大。
此时,如果将楼梯施工缝设置在楼梯梁与上行梯段板位置,这个地方是楼梯的受剪力最大部位,不符合前面的标准和要求。
设置在此部位,楼梯施工缝会出现开裂、结构承载力下降,最终影响到楼梯结构安全。
一层顶板预留楼梯洞口封堵施工处理方案三篇篇一:一层顶板预留楼梯洞口封堵施工处理方案一、工程概况:本工程XX镇政府西侧,筏板基础,地上4+1层,共三单元。
楼板预留洞口主要为一层顶板,洞口尺寸为1.6m×2.6m,板厚为110mm,相邻板钢筋底上层均为¢8@200。
共6个。
因楼板预留洞较大,为保证后浇洞施工质量,消除一层顶板渗漏等其他安全问题,特制订本方案。
三、施工准备主要机具及材料:斗车、铁锤、铁抹子、铁锹、焊机、钢管、扣件、模板、方木、E50焊条、电镐、水泥、商品混凝土、振动棒、塑料薄膜。
四、楼板预留洞封堵操作工艺1、工艺流程:基层处理→钢筋处理→支模→洞口边处理→混凝土封堵→混凝土养护→模板拆除→板底打磨2、基层处理:将洞口部位四周旧模板、木方清理干净,用电镐将松散混凝土凿除。
3、钢筋处理:人工将钢筋表面混凝土浆、砂浆及粘牢杂物全部清理干净,使用钢丝刷进行除锈。
按规范要求将梁板钢筋绑扎整齐。
采用¢10@100钢筋植筋后进行搭接焊,搭接倍数单面焊10d,搭接处满焊。
4、支模:在预留洞两侧各1.5m范围内搭设模板支撑架,立杆间距不得大于800mm,水平杆间距不得大于1500mm。
支模时用钢管加顶撑,将模板顶牢固,确保底模与相邻板底间的缝隙严密,避免跑浆。
在加固梁模板时,次龙骨采用50×100mm木方,主龙骨采用Φ48*3.5双钢管,因梁腹板高度为600mm,梁侧模加设对拉螺栓一道,侧模背次龙骨木方沿梁纵向布置。
5、混凝土封堵:浇水将施工缝混凝土充分湿润,用素水泥浆将洞口周边涂抹均匀,其配合比与砼内的砂浆成分相同。
再浇筑比楼板原混凝土标号高一级的C35微膨胀混凝土浇筑密实。
(内掺入10%膨胀纤维抗裂防水剂)。
6、混凝土养护:混凝土浇筑完成后,派专人及时跟进养护。
养护时间不少于7天,浇水次数以保证混凝土处于湿润状态为准。
7、模板拆除:当混凝土强度达到设计强度标准值的75%方可拆除底模。
六盘水地下综合管廊育德路下穿铁路桥段总长170 m,与沪昆铁路上、下行线德邬3号大桥交叉,交叉点位于六盘水至马嘎间上行线K2248+263处和下行线K2254+846处,管廊边缘距铁路桥墩最近仅离1 m,该处位于六沾铁路3号桥墩处,原地面与铁路桥梁之间高度约60 m,其余结构距铁路桥墩均在7 m 以上。
该管廊两侧为山体,上方分别为某公路桥及某铁路桥上行线,原地面距公路桥约13 m,原地面与铁路桥梁之间的高差约35 m。
若管廊直线建设,会与铁路桥2号桥墩发生冲突,若绕行则会与公路桥3号桥墩发生冲突,正常管廊截面无法施工。
经实地勘察,采用钢结构管廊分仓变截面的设计方式,确保铁路桥不受影响,如图1所示。
图1 钢结构管廊平面示意1、下穿形式钢结构管廊设计1.1 管廊结构设计由于管廊原设计位置与铁路桥墩冲突,从两侧绕行,又会与公路桥3号桥墩冲突,公路桥盖梁与系梁范围内空间有限,无法满足三舱整体11.2 m×3.6 m(宽×高)通过,故将该段管廊改为分舱式管廊,由原三舱整体11.2 m×3.6 m(宽×高)改为单舱热力舱4.1m×5.1m(宽×高)和三舱综合舱4.1 m×4.6 m(宽×高),且分别从桥墩两侧穿过,如图2所示。
图2 铁路桥跨处管廊分仓剖面示意1.2 管道工艺设计本管廊中的管道主要为热力管道(DN1 000)、给水管道(DN600)和天然气管道(DN300),管道走向需根据结构设计坡度和转角进行工艺调整,还需根据各管道的直径和功能进行分舱。
由于热力管道直径较大,故单独设计为一个舱室,其他管道和电缆设计为综合舱室。
由于分舱的缘故,管廊结构尺寸发生变化,为保证管廊内部管道的顺利排布。
单舱热力舱管廊顶标高由原–2 .000 m降至–3.900 m,三舱综合舱管廊顶标高由原–2.000 m降至– 4.150 m,以确保管道正常铺设。
后浇带、施工缝留置位置、形式和处理措施1、什么叫施工缝?施工缝:因施工组织需要而在各施工单元分区间留设的缝.施工缝并不是一种真实存在的“缝”,它只是因后浇注混凝土超过初凝时间,而与先浇注的混凝土之间存在一个结合面,该结合面就称之为施工缝。

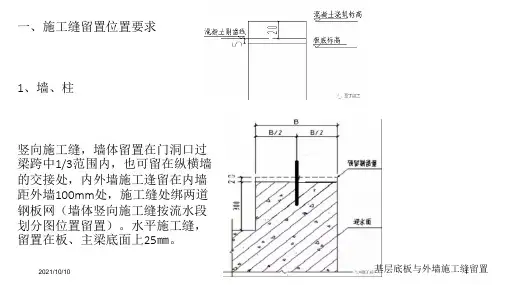

2、施工缝留设方法?施工缝的位置应设置在结构受剪力较小和便于施工的部位,且应符合下列规定:柱应留水平缝, 梁、板、墙应留垂直缝。
(1)施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。
(2)和楼板连成整体的大断面梁,施工缝应留置在板底面以下20mm~30mm 处。
当板下有梁托时,留置在梁托下部。
(3)对于长宽比大于二比一的单向板,施工缝应留置在平行于板的短边的任何位置,同时施工缝应垂直留置,不能做成斜槎。
(4)有主次梁的楼板,宜顺着次梁方向浇筑,施工缝应留置在次梁跨度中间1/3 的范围内.(5)墙上的施工缝应留置在门洞口过梁跨中1/3 范围内,也可留在纵横墙的交接处。
(6)楼梯上的施工缝应留在踏步板的1/3 处。
楼梯的混凝土宜连续浇注。
若为多层楼梯,且上一层为现浇楼板而又未浇注时,可留置施工缝;应留置在楼梯段中间的1/3部位,但要注意接缝面应斜向垂直于楼梯轴线方向。
(施工中存在争执原因是旧规范规定了楼梯施工缝必须留置在中间1/3区段,传统施工留置在向上、下3步处,留置在梯段中间时,理论上是剪力较小,但施工时施工缝质量不好控制,二次支模时容易产生已浇筑部位形成短时“悬挑”,反而不利于构件的质量控制。
)(7) 水池池壁的施工缝宜留在高出底板表面200mm~500 mm的竖壁上。
( 8) 双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架及其他复杂结构,施工缝位置应按设计要求留设。
3、浅谈施工缝能否留置1、施工规范中规定的“柱应留水平缝、梁板墙应留垂直缝”比较片面,没有对混凝土构件作出统一规定,例如,混凝土楼梯如果说留水平缝或垂直缝都是不合适的。
楼梯施工缝留置
按照现在的规范并没有特别严格的规定,根据GB50204-2002标准7.4.5条款:“施工缝的位置应在混凝土浇筑前按设计要求和施工方案确定”,因此解决争执的最好办法是施工前编制施工方案,明确施工缝位置并报监理确认。
按规范4.4.18条“宜留置在结构受剪力较小且便于施工的部位”的规定,一般应留置在楼梯踏步的上三步或下三步的位置。
在现浇混凝土结构中,楼梯间两侧墙多为现浇砼墙,楼梯和墙不能同时施工,给楼梯施工缝的的留置带来困难。
对楼梯施工缝的留置,提出如下几点:一. 框架结构或楼梯间两侧后砌隔墙的,楼梯施工缝应按规范要求留在楼梯踏步的上三步或下三步处。
二. 楼梯间两侧为现浇砼墙时,楼梯的施工缝宜把楼梯梁的一半即上跑楼梯梁的全部和休息平台的1/3到1/2处,全留出不浇砼,具体要求是:
1. 1. 下层剪力墙浇筑砼时,上跑一侧墙上应留置楼梯梁的梁窝。
2. 2. 下跑楼梯浇筑砼时,休息平台楼梯梁只浇到一半,上跑楼梯梁那部分不浇,而且在上跑楼梯一侧休息平台的1/3―1/2处留置施工缝
3. 3. 不浇筑砼。
4. 4. 楼面浇筑砼时,上跑楼梯梁在剪力墙的支座处须塞泡沫块留置梁窝。
5. 5. 上跑楼梯支模时,将楼梯梁、休息平台、楼梯梁支座处的施工缝表面应剔凿清理干净露出石子。
6. 6. 在上跑楼梯砼浇筑时,接槎处浇水湿润,下一些同砼配合比无石子砂浆细致振实,形成一体。
三. 如按叠合梁对待,把梁打到休息平台底或楼板底。
这种做法必须严格按4.4.16条叠合面要求处理。
四. 板式楼梯,踏步作为受力板支在两侧剪力墙上时,可在平行于踏步板的任何位置甩施工缝。
施工缝留置位置形式和处理措施施工缝留置位置、形式和处理措施1、什么叫施工缝?施工缠:因施工非政府须要而在各施工单元分后区间留设的缝。
施工缠并不是一种真实存有的“缠”,它只是因后浇筑混凝土少于初稀时间,而与先浇筑的混凝土之间存有一个融合面,该融合面就称作施工缠。
2、施工缠留设方法?施工缝的位置应设置在结构受剪力较小和便于施工的部位,且应符合下列规定:柱应留水平缝,梁、板、墙应留垂直缝。
(1)施工缝应南武线在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。
(2)和楼板连成整体的大断面梁,施工缝应留置在板底面以下20mm~30mm处。
当板下有梁托时,留置在梁托下部。
(3)对于宽度比大于二比一的单向板,施工缝应南武线在平行于板的短边的任何边线,同时施工缝应横向南武线,无法制成横槎。
(4)有主次梁的楼板,宜顺着次梁方向浇筑,施工缝应留置在次梁跨度中间1/3的范围内。
(5)墙上的施工缝应留置在门洞口过梁跨中1/3范围内,也可留在纵横墙的交接处。
(6)楼梯上的施工缝应留在踏步板的1/3处。
楼梯的混凝土宜连续浇注。
若为多层楼梯,且上一层为现浇楼板而又未浇注时,可留置施工缝;应留置在楼梯段中间的1/3部位,但要注意接缝面应斜向垂直于楼梯轴线方向。
(施工中存在争执原因是旧规范规定了楼梯施工缝必须留置在中间1/3区段,传统施工留置在向上、下3步处,留置在梯段中间时,理论上是剪力较小,但施工时施工缝质量不好控制,二次支模时容易产生已浇筑部位形成短时“悬挑”,反而不利于构件的质量控制。
)(7)水池池壁的施工缝宜回到高于底板表面200mm~500mm的竖壁上。
(8)双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架及其他复杂结构,施工缝位置应按设计要求留设。
3、浅谈施工缝能否留置1、施工规范中规定的“柱雀仔园坊水平缠、梁板墙雀仔园坊横向缠”比较片面,没对混凝土构件做出统一规定,比如,混凝土楼梯如果说领水平缠或横向缠都就是不最合适的。
目录混凝土施工缝留置方案一、编制依据及原则混凝土结构工程施工中,要依据规范有关规定和施工实际需要在预先设定位置留置施工缝;施工缝是结构构件中的一个薄弱点,如果施工缝位置留置不正确,就可能对整体结构安全造成一定的影响,所以施工缝的留置一定要按下列留置施工缝的有关规定所确定的位置正确留置:1、浏阳经开区北园污水处理厂一期工程采购施工总承包合同;2、浏阳经开区北园污水处理厂一期工程图纸设计;3、施工组织设计;4、混凝土结构工程施工质量验收规范GB50204-2015;二、工程概况本工程为浏阳经开区污水处理厂一期工程采购施工总承包,位于浏阳经开区北园、丰盛路与经十路合围处;工程建设总规模为12万吨/天,分两期实施,一期工程为8万吨/天设计污水处理规模和3万吨/天再生水回用规划,其中工程总图、厂区公共建构筑物考虑远期扩建需要按规模12万吨/天设计,主体工艺污水按8万吨/天,设备规模8万吨/天,用地面积82181平方米,绿化面积27253平方米,绿地率%;污水处理排放表准为地表水环境质量标准GB3838-2002准Ⅳ类标准TN≤10mg/L;本工程为综合性市政工程,池体14个、配套地上建筑物6个;三、施工缝施工布署在浇筑整体砼中,由于施工过程中各种因素影响,浇筑不能连续完成,需设置施工缝,施工缝的位置应在砼浇筑之前确定,并宜留置在结构受剪力较小且便于施工的部位;施工人员应严格按规范要求进行,认真了解施工缝的留置及处理;本工程考虑分区分块施工,水池分区主要按伸缩缝分区;池墙施工缝留置在高出底板表面500㎜的池壁上;墙、柱与楼板施工缝留在梁底处;施工缝的留置1、板施工缝的位置:应留在跨度中间1/3范围内;2、楼梯施工缝位置:楼梯施工缝一般设置在梯段跨中三分之一范围内,即设在从楼层休息平台往上三个踏步处;3、顶板与墙的施工缝留在板底上约30mm处考虑剔除混凝土浮浆的厚度,施工过程中应当测量墙体浇筑完浮浆的厚度,若施工现场混凝土的浮浆厚度较大,施工缝的位置可做小范围调整;4、遇到有主次梁部位置:当顺着次梁浇筑混凝土时施工缝应留置在次梁跨中1/3范围内;当顺着主梁方向浇筑时,应留在主梁同时亦为板跨的中间1/3范围内;5、浇筑单向板时,施工缝留在平行于板的短边的任何位置;6、梁施工缝的表面应垂直于构件的轴线,板的施工缝应与其表面垂直;7、柱子施工缝留置在基础反梁顶面、顶板梁的下面;8、水池内外墙水平施工缝留置在底板顶标高上500mm位置,导墙与底板一起浇筑;施工缝堵缝模板的制作与安装1、梁的施工缝处应用木条、钢丝网封堵严密,防止混凝土漏浆,造成施工缝处存在蜂窝和不密实现象;2、板的施工缝应根据钢筋的规格和间距用与板同厚的胶合板处理,在胶合板的上下边缘分别锯出豁口,使钢筋刚好卡在豁口里豁口不宜过大,胶合板的背面适当进行加固;3、施工缝处的模板应安排专人负责施工,尽可能地将配备的模板重复利用,达到省工和节约材料的目的;四、施工缝的处理1、施工缝处需待已经浇筑混凝土强度达到时才允许继续浇筑下一施工段混凝土;立缝表面凿毛法砼终凝后,在允许拆模时轻轻将缝面的挡板拆除,用斩斧或钢杆将表面凿毛,清理松动石子,此时砼强度很低,凿深20~30MM较容易,待二次浇筑砼时,提前用压力水将缝面冲洗干净,边浇边刷素水泥浆一道,以增强咬合力;2、增加粗骨料法梁、板体积较大造成留置缝厚大,表面的浮浆层、泌水层也相应厚,施工缝的处理难度较大;如采取刮除表面的浮浆或二次振捣效果不佳,可采用添加粗骨料的方法,将级配干净的碎石撒入浮浆内,重新振捣防止石子集中;这样会使缝处浇筑砼在体积较大处时粗细骨料均匀,水泥浆不会流失且强度不会降低,亦能提高新旧界面的粘结力和咬合力;3、清除浮浆法当砼体量较小,简单的方法是铁抹子将表面的浮浆刮去一层,深度<25MM,并挖压出条纹状,可以提高水平施工缝的粘结质量,对新旧砼结合有利;4、混凝土浇筑的过程中,应当合理调配混凝土的供应时间间隔和混凝土分层间浇筑的时间间隔,防止混凝土出现冷缝现象;5、从施工缝处开始继续浇筑时,要注意避免直接靠近缝边下料,机械振捣前宜向施工缝处逐渐推进,并距80~100cm处停止振捣,但应加强对施工缝处的捣实工作,使其紧密结合;同时要做到钢筋周围的砼不松动和损坏;6、外墙施工缝及后浇带处设置止水钢板,做外墙防水时,在外墙施工缝处做防水加强层;五、施工缝的检查及报验施工缝施工及处理完毕后,首先必须进行自检,自检合格后,由班组长及施工队长进行检查,最后由质量检查员及监理进行检查验收,方可进行下道工序施工;六、质量通病与预防措施1.施工缝在施工过程中出现问题的种类及产生原因从以往接触的一些工程中, 由于施工缝而引发的施工质量问题主要有两大类: 一是施工缝位置留设不当; 二是施工时对施工缝的处理不妥;施工缝位置留设不当施工缝留设时没有按照规范要求设置在受力较小处;施工时处理不妥这是施工缝引发的主要和较常见的施工质量问题, 引起的原因有以下几点:1 混凝土面没有凿毛, 残渣没有冲洗干净, 使新旧混凝土结合不牢;2 在支模和绑扎钢筋过程中, 锯末、铁钉等杂物掉入缝内没有及时清除掉, 浇筑上层混凝土后, 在新旧混凝土之间形成夹层;3 浇筑上层混凝土时, 没有先在施工缝处铺一层水泥砂浆, 上下层混凝土不能牢固黏结;4 下料方法不当, 使骨料集中于施工缝处;5 混凝土墙体单薄, 钢筋过密, 振捣困难, 混凝土不密实;6 没有采用补偿收缩混凝土, 造成接茬部位产生收缩裂缝;7 施工缝的接缝形式选取不当;2.预防施工缝在施工过程中出现问题的措施设置施工缝应该严格按照规范规定, 认真对待, 避免位置不当或处理不好而引发质量事故, 以确保结构安全及使用寿命, 主要从以下几方面入手:严格控制施工缝的留设位置规范规定了确定施工缝位置的两原则:剪力较小和便于施工;混凝土结构工程施工质量验收规范GB50204-2015规定:“混凝土施工缝不应随意留置,其位置应事先在施工技术方案中确定;确定施工缝位置的原则为:尽可能留置在受剪力较小的部位;留置部位应便于施工;”混凝土施工缝对剪力影响较大,对弯矩影响不大;在钢筋混凝土梁受弯构件中,梁的抵抗弯矩是由钢筋混凝土的受压和钢筋的拉力形成的,而混凝土施工缝对混凝土的抗压强度影响不大,所以混凝土施工缝对于钢筋混凝土构件的弯矩承载力影响不大;由于施工缝两侧的混凝土为两次浇注,新旧混凝土结合面对混凝土的抗剪强度影响较大;施工缝留置时,不需要考虑弯矩,只需考虑剪力即可;施工缝的位置应设置在结构受剪力较小和便于施工的部位, 且应符合下列规定: 柱应留水平缝, 梁、板、墙应留垂直缝;1 和楼板连成整体的大断面梁, 施工缝应留置在板底面以下20mm~30 mm 处;当板下有梁托时, 留置在梁托下部;2 对于单向板, 施工缝应留置在平行于板的短边的任何位置;3 有主次梁的楼板, 宜顺着次梁方向浇筑, 施工缝应留置在次梁跨度中间1/3 的范围内;4 墙上的施工缝应留置在门洞口过梁跨中1/3 范围内, 也可留在纵横墙的交接处;5 楼梯上的施工缝应留在踏步板的1/3 处;6 水池池壁的施工缝宜留在高出底板表面200 mm~500 mm 的竖壁上;7 双向受力楼板、大体积混凝土、设备基础、多层刚架及其他复杂结构,施工缝位置应按设计要求留设;施工缝的处理在施工缝处继续浇筑混凝土时, 应符合下列规定:1 已浇筑的混凝土, 其抗压强度不应小于 MPa;2 在已硬化的混凝土表面上, 应清除水泥薄膜和松动石子以及软弱混凝土层, 并加以充分湿润和冲洗干净, 且不得积水;即要做到: 去掉乳皮, 微露粗砂, 表面粗糙;3 浇筑前, 水平施工缝宜先铺上10 mm~15 mm 厚的水泥砂浆一层,其配合比与混凝土内的砂浆成分相同;4 混凝土应细致振捣密实, 以保证新旧混凝土的紧密结合;3.处理施工缝在施工过程中出现问题的措施出现问题的现象施工缝在施工过程中出现的问题主要表现为以下几种现象: 施工缝处混凝土骨料集中, 混凝土酥松, 新旧混凝土接茬明显, 沿缝隙处渗漏水等;处理问题的措施1 出现问题较多的部位是水池,有防水的要求, 根据施工缝渗漏水情况和水压大小, 采用促凝胶浆或氰凝丙凝灌浆堵漏;2 对于不渗漏水的施工缝出现缺陷后, 可沿缝剔成V 形槽, 遇有松散部位, 须将松散石子剔除, 刷洗干净后, 用高强度等级水泥素浆打底,抹1∶2 水泥砂浆找平压实。
后浇带、施工缝留置位置、形式和处理措施1、什么叫施工缝?施工缝:因施工组织需要而在各施工单元分区间留设的缝.施工缝并不是一种真实存在的“缝",它只是因后浇注混凝土超过初凝时间,而与先浇注的混凝土之间存在一个结合面,该结合面就称之为施工缝。
2、施工缝留设方法?施工缝的位置应设置在结构受剪力较小和便于施工的部位,且应符合下列规定:柱应留水平缝, 梁、板、墙应留垂直缝。
(1) 施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面.(2)和楼板连成整体的大断面梁,施工缝应留置在板底面以下20mm~30mm 处.当板下有梁托时,留置在梁托下部。
( 3) 对于长宽比大于二比一的单向板,施工缝应留置在平行于板的短边的任何位置,同时施工缝应垂直留置,不能做成斜槎。
(4)有主次梁的楼板,宜顺着次梁方向浇筑,施工缝应留置在次梁跨度中间1/3 的范围内.(5) 墙上的施工缝应留置在门洞口过梁跨中1/3 范围内,也可留在纵横墙的交接处.( 6)楼梯上的施工缝应留在踏步板的1/3 处。
楼梯的混凝土宜连续浇注。
若为多层楼梯,且上一层为现浇楼板而又未浇注时,可留置施工缝;应留置在楼梯段中间的1/3部位,但要注意接缝面应斜向垂直于楼梯轴线方向。
(施工中存在争执原因是旧规范规定了楼梯施工缝必须留置在中间1/3区段,传统施工留置在向上、下3步处,留置在梯段中间时,理论上是剪力较小,但施工时施工缝质量不好控制,二次支模时容易产生已浇筑部位形成短时“悬挑",反而不利于构件的质量控制。
)(7) 水池池壁的施工缝宜留在高出底板表面200mm~500 mm的竖壁上。
( 8)双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架及其他复杂结构,施工缝位置应按设计要求留设。
3、浅谈施工缝能否留置1、施工规范中规定的“柱应留水平缝、梁板墙应留垂直缝”比较片面,没有对混凝土构件作出统一规定,例如,混凝土楼梯如果说留水平缝或垂直缝都是不合适的。
楼梯施工缝留置处理施工工艺
1、根据《混凝土结构工程施工规范》规定,楼梯梯段施工缝宜设置在梯段板跨度端部的1/3范围内,结合施工操作要求,将楼梯施工缝设置在楼梯踏步上三步部位。
2、施工缝部位设垂直于梯段板的挡板,加固牢固,保证混凝土浇筑完成后施工缝处为顺直齐茬。
3、楼梯梯段底部模板在施工缝处预留10cm活动式板条,底部浇筑混凝土时临时固定于楼梯斜板方木上,上部混凝土浇筑前可将活动板条沿着楼梯斜板方向向上移动,留出清扫口,便于施工缝部位的剔凿清理。
4、接茬处混凝土剔凿清理完毕后,在上层混凝土浇筑前,将活动板条移至原位置加固。
