电工电子技术实验一

电工与电子技术的实验报告篇一：电工与电子技术实验报告XX实验一电位、电压的测量及基尔霍夫定律的验证一、实验目的1、用实验证明电路中电位的相对性、电压的绝对性。

2、验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。

3、掌握直流电工仪表的使用方法，学会使用电流插头、插座测量支路电流的方法。

二、实验线路实验线路如图1-1所示。

DAE12BC图1-1三、实验步骤将两路直流稳压电源接入电路，令E1=12V，E2=6V（以直流数字电压表读数为准）。

1、电压、电位的测量。

1）以图中的A点作为电位的参考点，分别测量B、C、D各点的电位值U及相邻两点之间的电压值UAB、UCD、UAC、UBD，数据记入表1-1中。

2）以C点作为电位的参考点，重复实验内容1）的步骤。

2、基尔霍夫定律的验证。

1）实验前先任意设定三条支路的电流参考方向，如图中的I1，I2，I3所示，熟悉电流插头的结构，注意直流毫安表读出电流值的正、负情况。

2）用直流毫安表分别测出三条支路的电流值并记入表1-2中，验证?I=0。

3）用直流电压表分别测量两路电源及电阻元件上的电压值并记入表1-2中，验证?U=0。

四、实验数据表1-1表1-2五、思考题 1、用万用表的直流电压档测量电位时，用负表棒（黑色）接参考电位点，用正表棒（红色）接被测各点，若指针正偏或显示正值，则表明该点电位参考点电位；若指针反向偏转，此时应调换万用表的表棒，表明该点电位参考点电位。

A、高于B、低于 2、若以F点作为参考电位点，R1电阻上的电压 ()A、增大B、减小C、不变六、其他实验线路及数据表格图1-2表1-3 电压、电位的测量实验二叠加原理和戴维南定理一、实验目的1、牢固掌握叠加原理的基本概念，进一步验证叠加原理的正确性。

2、验证戴维南定理。

3、掌握测量等效电动势与等效内阻的方法。

二、实验线路1、叠加原理实验线路如下图所示DE1IAIB2C图2-12、戴维南定理实验线路如下图所示ALB图2-2三、实验步骤1、叠加原理实验实验前，先将两路直流稳压电源接入电路，令E1=12V，E2=6V。

实验1 常用电子仪器的使用七、实验报告及思考题1．总结如何正确使用双踪示波器、函数发生器等仪器,用示波器读取被测信号电压值、周期（频率）的方法。

答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作．用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出波形在Y轴上所占的总格数h，按公式计算出电压的有效值。

用示波器读取被测信号的周期及频率时，先要根据示波器的扫描速率，知道屏幕上X轴方向每一格所代表的时间，再数出波形在X轴上一个周期所占的格数d，按公式T= d ×ms/cm，，计算相应的周期和频率。

2.欲测量信号波形上任意两点间的电压应如何测量？答：先根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。

3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。

如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。

4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。

答：①通过调节聚焦旋钮可使波形更清晰。

②通过配合调节电平、释抑旋钮可使波形稳定。

③调节扫描速度旋钮。

④调节灵敏度旋钮。

实验2 基尔霍夫定律和叠加原理的验证七、实验报告要求及思考题1．说明基尔霍夫定律和叠加原理的正确性。

计算相对误差，并分析误差原因。

答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。

实验中所得的误差的原因可能有以下几点：（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。

（2）读数时的视差。

（3）实验中所使用的元器件的标称值和实际值的误差。

电工和电子技术(A)1实验报告实验一 电位、电压的测定及基尔霍夫定律1.1电位、电压的测定及电路电位图的绘制一、实验目的 1.验证电路中电位的相对性、电压的绝对性 2. 掌握电路电位图的绘制方法利用DVCC-03实验挂箱上的“基尔霍夫定律/叠加原理”实验电路板，按图1-1接线。

1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。

（先调准输出电压值，再接入实验线路中。

）图2. 以图1-1中的A点作为电位的参考点，分别测量B、C、D、E、F各点的电位值φ及相邻两点之间的电压值U AB、U BC、U CD、U DE、U EF及U FA，数据列于表中。

3. 以D点作为参考点，重复实验内容2的测量，测得数据列于表中。

四、思考题若以F点为参考电位点，实验测得各点的电位值；现令E点作为参考电位点，试问此时各点的电位值应有何变化？答：五、实验报告1．根据实验数据，绘制两个电位图形，并对照观察各对应两点间的电压情况。

两个电位图的参考点不同，但各点的相对顺序应一致，以便对照。

答：2. 完成数据表格中的计算，对误差作必要的分析。

答：3. 总结电位相对性和电压绝对性的结论。

答：1.2基尔霍夫定律的验证一、实验目的1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。

2. 学会用电流插头、插座测量各支路电流。

二、实验内容实验线路与图1-1相同，用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。

1. 实验前先任意设定三条支路电流正方向。

如图1-1中的I1、I2、I3的方向已设定。

闭合回路的正方向可任意设定。

2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。

3. 熟悉电流插头的结构，将电流插头的两端接至数字电流表的“＋、－”两端。

4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。

5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值，记录之。

三、预习思考题1. 根据图1-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定电流表和电压表的量程。

实验名称：基本放大电路的研究一、实验目的1. 了解基本放大电路的组成和原理。

2. 掌握放大电路的性能指标和测量方法。

3. 学会使用示波器和信号发生器等实验仪器。

二、实验原理基本放大电路主要由晶体管、电阻和电容等元件组成。

其基本原理是利用晶体管的放大作用，将输入信号放大到所需的电压或电流水平。

放大电路的性能指标主要包括增益、输入阻抗、输出阻抗、带宽和噪声等。

三、实验仪器与设备1. 晶体管（如：3DG6）2. 电阻（不同阻值）3. 电容（不同容量）4. 信号发生器5. 示波器6. 万用表7. 实验电路板8. 电源四、实验步骤1. 按照实验电路图连接电路，注意元件的连接顺序和方向。

2. 调整电源电压，使晶体管工作在放大区。

3. 使用信号发生器产生输入信号，频率和幅度可调。

4. 使用示波器观察输入信号和输出信号的波形，测量输出信号的幅度和相位。

5. 使用万用表测量放大电路的输入阻抗、输出阻抗和带宽。

6. 改变电路元件的参数，观察放大电路性能的变化。

五、实验数据与结果1. 输入信号频率：1kHz2. 输入信号幅度：1Vpp3. 输出信号幅度：10Vpp4. 输入阻抗：50kΩ5. 输出阻抗：1kΩ6. 带宽：100kHz六、实验分析1. 放大电路的增益为输出信号幅度与输入信号幅度的比值，本实验中增益为10。

2. 输入阻抗为晶体管集电极与基极之间的等效电阻，本实验中输入阻抗为50kΩ。

3. 输出阻抗为晶体管发射极与集电极之间的等效电阻，本实验中输出阻抗为1kΩ。

4. 带宽为放大电路能够正常工作的频率范围，本实验中带宽为100kHz。

七、实验结论1. 通过本次实验，我们掌握了基本放大电路的组成和原理。

2. 我们学会了使用示波器和信号发生器等实验仪器进行实验。

3. 通过改变电路元件的参数，我们观察到了放大电路性能的变化，进一步了解了放大电路的性能指标。

八、注意事项1. 在连接电路时，注意元件的连接顺序和方向，避免出现短路或开路。

电工与电子技术实验报告答案实验一：串联电路和电阻的测量
1. 预热电路，使电路保持不变，等待电路晶体管的温度稳定。

2. 使用万用表测量电路中的电阻值，记录下发现的值。

3. 将一个电阻器串联到电路中，再次使用万用表测量电路中的电阻值，记录下发现的值。

4. 计算出电路中的所测得的电阻值，并根据所用电源的电压计算出电流值（电阻值除以电路中的电流）。

5. 根据所用电源的电压和电阻器测量得到的电阻值，计算出电路中的电流值。

实验二：并联电路的测量
1. 使用万用表测量并联电路中的电阻值，记录下发现的值。

2. 计算出并联电路中的所测得的电阻值，并根据所用电源的电压计算出并联电路中的电流值（电源电压除以并联电路的电阻值）。

3. 将一个电阻器并联到并联电路中，再次使用万用表测量并联电路中的电阻值，记录下发现的值。

4. 计算出并联电路中的所测得的电阻值，并根据所用电源的电压计算出并联电路中的电流值。

实验三：电比例传感器的实验
1. 连接电比例传感器到电路中。

将数字显示屏连接到电路。

2. 调整电路中的电阻器，以及调整电比例传感器来模拟不同的传感器值。

3. 测试数字显示屏是否能够正常显示传感器的数值。

4. 重复步骤2,直至能够稳定地将不同的传感器数值通过数字显
示屏显示出来。

总结：
在实验中，我学会了测量电路中的电阻值，计算电路的电流值，并使用数字显示屏来显示传感器的电值。

通过这些实验，我也深
入了解到了电子技术的一些基本原理。

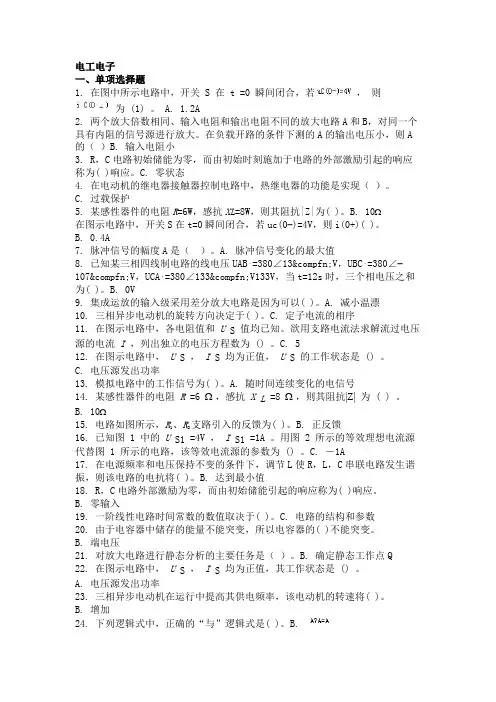

电工电子一、单项选择题1. 在图中所示电路中，开关 S 在 t =0 瞬间闭合，若，则为 (1) 。

A. 1.2A2. 两个放大倍数相同、输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源进行放大。

在负载开路的条件下测的A的输出电压小，则A 的（）B. 输入电阻小3. R，C电路初始储能为零，而由初始时刻施加于电路的外部激励引起的响应称为( )响应。

C. 零状态4. 在电动机的继电器接触器控制电路中，热继电器的功能是实现（）。

C. 过载保护5. 某感性器件的电阻R=6W，感抗XL=8W，则其阻抗|Z|为( )。

B. 10Ω在图示电路中，开关S在t=0瞬间闭合，若uc(0−)=4V，则i(0+)( )。

B. 0.4A7. 脉冲信号的幅度A是（）。

A. 脉冲信号变化的最大值8. 已知某三相四线制电路的线电压UAB⋅=380∠13∘V，UBC⋅=380∠−107∘V，UCA⋅=380∠133∘V133V，当t=12s时，三个相电压之和为( )。

B. 0V9. 集成运放的输入级采用差分放大电路是因为可以( )。

A. 减小温漂10. 三相异步电动机的旋转方向决定于( )。

C. 定子电流的相序11. 在图示电路中，各电阻值和U S值均已知。

欲用支路电流法求解流过电压源的电流I ，列出独立的电压方程数为 () 。

C. 512. 在图示电路中，U S，I S均为正值，U S的工作状态是 () 。

C. 电压源发出功率13. 模拟电路中的工作信号为( )。

A. 随时间连续变化的电信号14. 某感性器件的电阻R =6 Ω，感抗X L=8 Ω，则其阻抗|Z|为 ( ) 。

B. 10Ω15. 电路如图所示，R1、R2支路引入的反馈为( )。

B. 正反馈16. 已知图 1 中的U S1 =4V ，I S1 =1A 。

用图 2 所示的等效理想电流源代替图 1 所示的电路，该等效电流源的参数为 () 。

习 题 一1-1 在图1.51中，方框代表电源或负载。

已知，100V =U ，2A -=I 。

试问，哪些方框 是电源，哪些是负载？解：（a ）电源 （b ）电源 （c ）负载 （d ）负载1-2 已知蓄电池充电电路如图1.52。

电动势20V =E ，设Ω2=R ，当端电压12V =U 时求 电路中的充电电流I 及各元件的功率。

并验证功率平衡的关系。

解：RI U E += 201242I -∴==A 2220480W423212448WE R U P P R I P =-⨯=-==⨯==⨯=W80R U P P +=W电路中电源发出的功率等于负载消耗的功率，功率是平衡的1-3 在图1.53所示电路中，已知，14V 1=U ，2A 1=I ，10V 2=U ，1A 2=I ，4V 3-=U ， 1A 4-=I 。

求各元件的功率。

并说明是吸收还是发出。

并验证功率平衡的关系。

解：由上面计算得：元件1发出功率，元件2、3、4吸收功率123428W 28WP P P P =-++=1-4 求图1.54示电路中电流源两端的电压及通过电压源的电流。

解：（a ）(b) U2A I =1-5 一直流电源，其额定功率为200W N=P ，额定电压50V N =U ，内阻为0.5Ω0=R，图1.52 习题1-2的电路=U 1 U 2图1.53 习题1-3的电路+ =- =(a) (b)I S 2Ω1A2Ω5V 2A 图1.54习题1-4的电路(a)(b)(c)(d)图1.51 习题1-1的电路11122233342414228W 10110W 428W (10)(1)10WP U I P U I P U I P U I =-=-⨯=-==⨯==-=⨯==-=-⨯-=负载电阻L R 可调。

试求：（1）额定工作状态下的电流及负载电阻；（2）开路电压U 0；（3）短路电流S I 。

解：（1）N N N P U I = 200450N I == A N L N U R I = 12.5L R =Ω （2）05040.552E U IR =+=+⨯=V （3）0104S EI R == A 1-6 图1.55中已知10V 1=U ，4V 1=E ，2V 2=E ，4Ω1=R ，2Ω2=R ，5Ω3=R ，2Ω4=R 。

电工与电子技术实验课程名称电工与电子技术实验学生学院自动化学院专业班级____17物联网一班 __ 学号_____学生姓名________ ____ _ 指导教师_______ _____ __2018 年12月 25号实验一伏安特性曲线的测量专业班级学号实验者一、实验目的（1）学习伏安特性曲线的测量方法；（2）学习直流稳压电源、毫安表的使用方法；（3）熟悉用万用表测量电阻、直流电压；（4）熟悉常用电工实验箱的使用。

二、实验仪器和设备直流稳压电源、数字万用表、直流毫安表、电工实验箱三、实验原理伏安特性曲线是指某一元件端口的电压、电流间的变化规律（外特性）曲线。

通过对该曲线的分析计算，可以掌握端口电压、电流的变化规律。

因此，在电路分析中，测定端口的伏安特性曲线是一种很重要的分析手段。

对于线性元件，通过它的电流与加在它两端的电压成正比关系，服从欧姆定律，伏安特性画在I-V坐标平面上是一条通过原点的直线，如图4.1.1所示；通过非线性电阻元件中的电流与加在其两端的电压不成正比关系变化，不服从欧姆定律，其伏安特性画在I-V坐标平面上是一条曲线，如图4.1.2所示。

图4.1.1 线性元件伏安特性图4.1.2 非线性元件伏安特性伏安特性的测量可采用伏安测量法，即用电压表测元件端口电压、用电流表测通过元件的电流。

如图4.1.3所示，图中R1是待测元件，R2是分压电位器。

测量时，调节电源电压Us或电位器R2，记录各种电流值I及相应的电压值V。

根据测量值，以电压V为横坐标，以电流I为纵坐标作图，即可得到伏安特性曲线。

伏安法原理简单，测量方便，由于仪表的内阻会影响到测量的结果，因此，必须注意仪表的合理接法。

四、实验内容用伏安法测定电阻元件伏安特性。

实验电路如图4.1.3所示。

测定电阻R1=1㏀的伏安特性，电路中稳压电源输出为5V。

1. 实验前的准备（1）检查毫安表和数字万用表（2）判定导线好坏（3）电阻、电位器好坏判定2. 合理放置实验箱及仪表打开实验箱使箱盖直向上，双手扶稳箱盖底端并向右推出箱盖，将箱盖放在试验台下方的柜子里。

电工电子技术实验实验须知：电工电子技术实验是电工电子技术课程重要的实践教学环节，一方面帮助学生巩固、加深对理论知识的理解，提高分析解决问题的能力，另一方面使学生得到电工电子技术方面实践技能的基本训练，培养学生的动手能力。

学生在每次实验之前，必须认真预习，明确实验目的，理解实验原理，掌握实验步骤，了解实验所需的设备和仪器、仪表的规格、使用条件和使用方法。

实验过程中，必须严格遵守实验室的各项规章制度和安全操作规程，认真进行实践操作，严格遵守“先接线后通电、先断线后拆线”的操作程序，重视人身和设备的安全，服从指导老师的指导。

实验结束后，需将实验数据经指导老师检查后，方可拆除电路，并在做好仪器设备的整理和环境清洁工作后，方可离开。

实验结束后，要认真整理分析实验数据，写出数据真实、条理清楚、内容完整的实验报告。

实验报告包括：实验目的、实验原理、实验设备、实验步骤、实验数据、数据处理、分析讨论、体会建议。

实验1 基尔霍夫定律的验证一、实验目的1、验证基尔霍夫定律，加深对定律的理解；2、使用练习控制屏上的电压表、电流表，为以后实验作准备；二、实验基本原理基尔霍夫电流定律KCL说明了电路中某一节点中各电流之间的相互关系。

定律指出：在任何瞬间，流入和流出任一节点的电流代数和恒等于零。

用数学式子表达为：∑I=KCL不仅使用于任一节点，而且可以推广应用到电流的某一闭合面。

基尔霍夫电压定律KVL说明了电路中任一闭合回路中各部分电压之间的相互关系。

定律指出：在任一瞬间环绕电路中任一闭合回路，所得各段电压的代数和恒等于零。

数学表达式为：∑U=三、实验设备1、直流稳压电源（6V、12V切换）1个、可调直流稳压电源（0-30V）1个。

2、直流数字电压表1个、直流数字毫安表1个。

3、DJG-3电压、电位测定实验板。

四、实验内容1、按DGJ-03上的叠加原理实验线路连线。

如图1-1所示。

E 1E 2+-+-45图1-1 基尔霍夫定律和叠加定律实验电路图2、任意设定各支路电流的参考方向。
