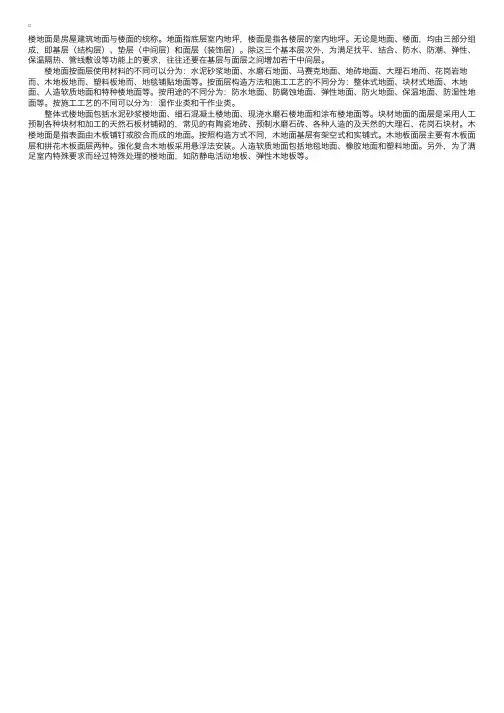

楼地⾯是房屋建筑地⾯与楼⾯的统称。
地⾯指底层室内地坪,楼⾯是指各楼层的室内地坪。
⽆论是地⾯、楼⾯,均由三部分组成,即基层(结构层)、垫层(中间层)和⾯层(装饰层)。
除这三个基本层次外,为满⾜找平、结合、防⽔、防潮、弹性、保温隔热、管线敷设等功能上的要求,往往还要在基层与⾯层之间增加若⼲中间层。
楼地⾯按⾯层使⽤材料的不同可以分为:⽔泥砂浆地⾯、⽔磨⽯地⾯、马赛克地⾯、地砖地⾯、⼤理⽯地⽽、花岗岩地⽽、⽊地板地⽽、塑料板地⽽、地毯铺贴地⾯等。
按⾯层构造⽅法和施⼯⼯艺的不同分为:整体式地⾯、块材式地⾯、⽊地⾯、⼈造软质地⾯和特种楼地⾯等。
按⽤途的不同分为:防⽔地⾯、防腐蚀地⾯、弹性地⾯、防⽕地⾯、保温地⾯、防湿性地⾯等。
按施⼯⼯艺的不同可以分为:湿作业类和⼲作业类。
整体式楼地⾯包括⽔泥砂浆楼地⾯、细⽯混凝⼟楼地⾯、现浇⽔磨⽯楼地⾯和涂布楼地⾯等。
块材地⾯的⾯层是采⽤⼈⼯预制各种块材和加⼯的天然⽯板材铺砌的,常见的有陶瓷地砖、预制⽔磨⽯砖、各种⼈造的及天然的⼤理⽯、花岗⽯块材。
⽊楼地⾯是指表⾯由⽊板铺钉或胶合⽽成的地⾯。
按照构造⽅式不同,⽊地⾯基层有架空式和实铺式。
⽊地板⾯层主要有⽊板⾯层和拼花⽊板⾯层两种。
强化复合⽊地板采⽤悬浮法安装。
⼈造软质地⾯包括地毯地⾯、橡胶地⾯和塑料地⾯。
另外,为了满⾜室内特殊要求⽽经过特殊处理的楼地⾯,如防静电活动地板、弹性⽊地板等。

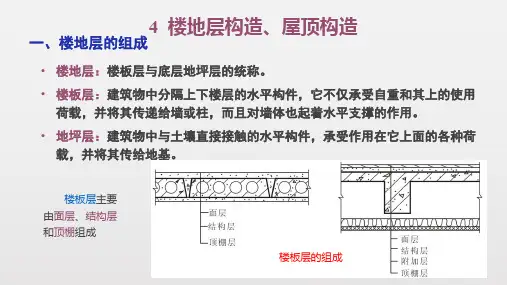

4 楼地层构造、屋顶构造一、楼地层的组成•楼地层:楼板层与底层地坪层的统称。
•楼板层:建筑物中分隔上下楼层的水平构件,它不仅承受自重和其上的使用荷载,并将其传递给墙或柱,而且对墙体也起着水平支撑的作用。
•地坪层:建筑物中与土壤直接接触的水平构件,承受作用在它上面的各种荷载,并将其传给地基。
楼板层主要由面层、结构层和顶棚组成楼板层的组成n面层:楼板层和地层的面层部分,楼板层的面层称楼面,地层的面层称地面。
n结构层:又称楼板。
它是楼板层的承重构件,承受楼板层上的全部荷载,并将其传给墙或柱,同时对墙体起水平支撑的作用,增强建筑物的整体刚度和墙体的稳定性。
n顶棚层:它是楼板层下表面的面层,也是室内空间的顶界面,其主要功能是保护楼板、装饰室内、敷设管线及改善楼板在功能上的某些不足。
地坪层主要由面层、垫层和基层组成。
地坪层的组成•垫层:是地坪层的承重层。
它必须有足够的强度和刚度,以承受面层的荷载并将其均匀地传给垫层下面的土层。
•基层:垫层下面的支承土层。
它也必须有足够的强度和刚度,以承受垫层传下来的荷载。
•附加层:在楼地层中起隔声、保温、找坡和暗敷管线等作用的构造层。
二、楼板的类型楼板层按其结构层所用材料的不同,可分为木楼板、砖拱楼板、钢筋混凝土楼板及压型钢板与混凝土组合楼板等多种形式。
钢筋混凝土楼板因其承载能力大、刚度好,且具有良好的耐久、防火和可塑性,目前被广泛采用。
按其施工方式不同,钢筋混凝土楼板可分为现浇式、装配式和装配整体式三种类型。
1)现浇钢筋混凝土楼板现浇钢筋混凝土楼板:在现场支模、绑扎钢筋、浇捣混凝土,经养护而成的楼板。
特点:成型自由、整体性和防水性好,但模板用量大,工期长,工人劳动强度大,且受施工季节的影响较大。
根据受力和传力情况分:有板式楼板、梁板式楼板、无梁楼板和压型钢板组合板等。
板式楼板:板内不设梁,板直接搁置在四周墙上的板称为板式楼板。
梁板式楼板:由板、次梁、主梁组成的楼板。
板支承在次梁上,次梁支承在主梁上,主梁支承在墙或柱上。
第1篇一、实验目的1. 了解建筑装饰构造的基本原理和构造方法。
2. 掌握建筑装饰材料的应用和施工工艺。
3. 培养实际操作能力,提高建筑装饰施工技术水平。
二、实验内容1. 室内楼地面装饰构造实验2. 墙面装饰构造实验3. 顶棚装饰构造实验4. 门窗装饰构造实验5. 隔墙与隔断装饰构造实验6. 建筑幕墙装饰构造实验7. 玻璃采光顶装饰构造实验三、实验步骤1. 室内楼地面装饰构造实验(1)实验材料:水泥、砂、石子、防水涂料、地板等。
(2)实验步骤:铺设水泥砂浆基础层,涂刷防水涂料,铺设地板。
2. 墙面装饰构造实验(1)实验材料:涂料、壁纸、瓷砖等。
(2)实验步骤:涂抹墙面基层,涂刷涂料或粘贴壁纸、瓷砖。
3. 顶棚装饰构造实验(1)实验材料:石膏板、龙骨、吊顶材料等。
(2)实验步骤:安装龙骨,铺设石膏板,装饰吊顶。
4. 门窗装饰构造实验(1)实验材料:木材、钢材、玻璃等。
(2)实验步骤:制作门窗框,安装玻璃,安装门窗扇。
5. 隔墙与隔断装饰构造实验(1)实验材料:轻钢龙骨、石膏板、隔断材料等。
(2)实验步骤:安装轻钢龙骨,铺设石膏板,装饰隔断。
6. 建筑幕墙装饰构造实验(1)实验材料:玻璃、铝型材、密封胶等。
(2)实验步骤:安装铝型材框架,安装玻璃,密封缝隙。
7. 玻璃采光顶装饰构造实验(1)实验材料:玻璃、铝型材、密封胶等。
(2)实验步骤:安装铝型材框架,安装玻璃,密封缝隙。
四、实验结果与分析1. 室内楼地面装饰构造实验:实验结果表明,水泥砂浆基础层平整、牢固,防水涂料涂刷均匀,地板铺设平整。
2. 墙面装饰构造实验:实验结果表明,墙面基层涂抹均匀,涂料涂刷平整,壁纸粘贴牢固,瓷砖粘贴平整。
3. 顶棚装饰构造实验:实验结果表明,龙骨安装牢固,石膏板铺设平整,吊顶装饰美观。
4. 门窗装饰构造实验:实验结果表明,门窗框制作规范,玻璃安装牢固,门窗扇开关灵活。
5. 隔墙与隔断装饰构造实验:实验结果表明,轻钢龙骨安装牢固,石膏板铺设平整,隔断装饰美观。
建筑物的构造组成:建筑的物质实体一般由承重结构、围护结构、饰面装饰及附属部件组合构成。
按其所处部位和功能的不同,又可分为基础、墙和柱、楼盖层和地坪层、饰面装饰、楼梯和电梯、屋盖、门窗等。
建筑的分类:①在宏观上习惯分为民用建筑、工业建筑和农业建筑②按建筑的使用功能分为居住建筑和公用建筑③按照建筑的修建量和规模大小可分为大量性建筑和大型建筑④按照建筑的层高可分为底层建筑、多层建筑和高层建筑。
⑤按照民用建筑的耐火等级可分为一级、二级、三级、四级四类建筑(重要建筑一级或二级、一般建筑二级或三级、临时建筑四级)⑥按照设计建筑的使用年限可分为四类:一类五年临时,二类15年次要,三类50年普通,四类100年纪念性。
模数、基本模数、扩大模数的概念:模数是选定的标准尺寸单位,作为尺寸协调中的增值单位。
基本模数是模数协调中选用的基本尺寸单位(数值规定为100mm,符号为M,1M=100mm)导出模数分为扩大模数(基数为3.6.12.15.30.60)和分模数(基数为m/10,m/2,m/5)按墙体所处的位置分:外墙、内墙,按布置方向分:纵墙、横墙。
墙体按结构竖向的受力分类:①承重墙:直接承受楼板及屋顶传下来的荷载②非承重墙:不承受外来荷载。
砖混结构中非承重墙分为:①自承重墙:仅承受自身重量,并把自重传给基础②隔墙:把自重传给楼板层或附加的小梁。
框架结构中非承重墙分为:①填充墙:位于框架梁柱之间的墙体。
幕墙:悬挂于框架梁柱的外侧起保护作用。
按墙体的构造方式分为:实体墙、空心墙、组合墙。
按施工方法分为:块材墙、板筑墙、板材墙墙体的设计要求:1、结构方面的要求:①结构布置方案:指梁、板、柱等结构构件在房屋中的总体布局。
②墙体承载力和稳定性:承载力是指墙体承受荷载的能力,墙体的高厚比是保证墙体稳定的重要措施。
2、功能方面的要求:①保温与隔热要求:外墙具有良好的热稳定性,使室内温度环境在外界环境气温变化的情况下保持相对的稳定,减少对空调和采暖设备的依赖。
