5.1楼板层的基本构成及其分类楼地面的基本构成（图5-1）楼板层：用来分隔建筑空间的水平承重构件，它在竖向将建筑物分成许多个楼层。
楼板层要求具有足够的强度和刚度；它还具有一定的隔声、防火、热工等功能。
楼板层一般由面层、结构层和顶棚层等几个基本层次组成。
地面层：分隔建筑物最底层房间与下部土壤的水平构件，它承受着作用在上面的各种荷载，并将这些荷载安全地传给地基。
地面层由素土夯实层、垫层和面层等基本层次组成。
图5-1 楼板层的组成1、面层：又称楼面或地面，是楼板上表面的构造层，也是室内空间下部的装修层。
面层对结构层起着保护作用，使结构层免受损坏，同时，也起装饰室内的作用。
根据各房间的功能要求不同，面层有多种不同的做法。
2、结构层：位于面层和顶棚层之间，是楼板层的承重部分，包括板、梁等构件。
结构层承受整个楼板层的全部荷载，并对楼板层的隔声、防火等起主要作用。
地面层的结构层为垫层，垫层将所承受的荷载及自重均匀地传夯实的地基3、附加层：通常设置在面层和结构层之间，有时也布置在结构层和顶棚之间，主要有管线敷设层、隔声层、防水层、保温或隔热层等。
4、顶棚层：楼板层下表面的构造层，也是室内空间上部的装修层，又称天花板、天棚。
其主要功能是保护楼板、安装灯具、装饰室内空间以及满足室内的特殊使用要求。
楼板的类型1、木楼板：采用木梁承重，上做木地板，下做板条抹灰顶棚。
具有自重轻、构造简单等优点，但其耐火性、耐久性、隔声能力较差，为节约木材，目前已很少采用。
2、砖拱楼板：可以节约钢材、水泥，但自重较大，抗震性能差，而且楼板层厚度较大，施工复杂，目前已经很少使用。
3、钢筋混凝土楼板：强度高，刚度好，有较强的耐久性和防火性能，具有良好的可塑性，便于工业化生产和机械化施工，是目前我国房屋建筑中广泛采用的一种楼板形式。
4、压型钢板组合楼板:是在钢筋混凝土基础上发展起来的，这种组合体系是利用凹凸相间的压型薄钢板作衬板与现浇混凝土浇筑在一起而形成的钢衬板组合楼板，既提高了楼板的强度和刚度，又加快了施工进度。
4 楼地层构造、屋顶构造一、楼地层的组成•楼地层：楼板层与底层地坪层的统称。
•楼板层：建筑物中分隔上下楼层的水平构件，它不仅承受自重和其上的使用荷载，并将其传递给墙或柱，而且对墙体也起着水平支撑的作用。
•地坪层：建筑物中与土壤直接接触的水平构件，承受作用在它上面的各种荷载，并将其传给地基。
楼板层主要由面层、结构层和顶棚组成楼板层的组成n面层：楼板层和地层的面层部分，楼板层的面层称楼面，地层的面层称地面。
n结构层：又称楼板。
它是楼板层的承重构件，承受楼板层上的全部荷载，并将其传给墙或柱，同时对墙体起水平支撑的作用，增强建筑物的整体刚度和墙体的稳定性。
n顶棚层：它是楼板层下表面的面层，也是室内空间的顶界面，其主要功能是保护楼板、装饰室内、敷设管线及改善楼板在功能上的某些不足。
地坪层主要由面层、垫层和基层组成。
地坪层的组成•垫层：是地坪层的承重层。
它必须有足够的强度和刚度，以承受面层的荷载并将其均匀地传给垫层下面的土层。
•基层：垫层下面的支承土层。
它也必须有足够的强度和刚度，以承受垫层传下来的荷载。
•附加层：在楼地层中起隔声、保温、找坡和暗敷管线等作用的构造层。
二、楼板的类型楼板层按其结构层所用材料的不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板及压型钢板与混凝土组合楼板等多种形式。
钢筋混凝土楼板因其承载能力大、刚度好，且具有良好的耐久、防火和可塑性，目前被广泛采用。
按其施工方式不同，钢筋混凝土楼板可分为现浇式、装配式和装配整体式三种类型。
1）现浇钢筋混凝土楼板现浇钢筋混凝土楼板：在现场支模、绑扎钢筋、浇捣混凝土，经养护而成的楼板。
特点：成型自由、整体性和防水性好，但模板用量大，工期长，工人劳动强度大，且受施工季节的影响较大。
根据受力和传力情况分：有板式楼板、梁板式楼板、无梁楼板和压型钢板组合板等。
板式楼板：板内不设梁，板直接搁置在四周墙上的板称为板式楼板。
梁板式楼板：由板、次梁、主梁组成的楼板。
板支承在次梁上，次梁支承在主梁上，主梁支承在墙或柱上。

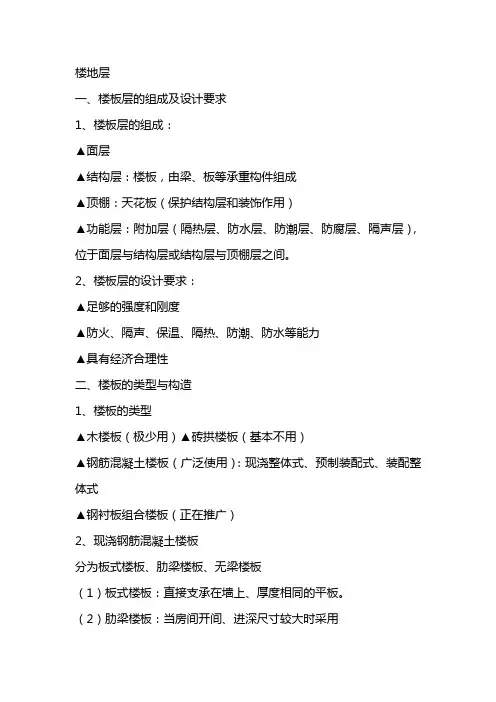

楼地层一、楼板层的组成及设计要求1、楼板层的组成：▲面层▲结构层：楼板，由梁、板等承重构件组成▲顶棚：天花板（保护结构层和装饰作用）▲功能层：附加层（隔热层、防水层、防潮层、防腐层、隔声层），位于面层与结构层或结构层与顶棚层之间。
2、楼板层的设计要求：▲足够的强度和刚度▲防火、隔声、保温、隔热、防潮、防水等能力▲具有经济合理性二、楼板的类型与构造1、楼板的类型▲木楼板（极少用）▲砖拱楼板（基本不用）▲钢筋混凝土楼板（广泛使用）：现浇整体式、预制装配式、装配整体式▲钢衬板组合楼板（正在推广）2、现浇钢筋混凝土楼板分为板式楼板、肋梁楼板、无梁楼板（1）板式楼板：直接支承在墙上、厚度相同的平板。
（2）肋梁楼板：当房间开间、进深尺寸较大时采用单向板：两对边支承的板，按单向板计算四边支承的板，当长边/短边≥3.0时，按单向板计算由主梁、次梁、板组成；主梁经济跨度一般为6-9m，截面高度为跨度的1/14-1/8，宽度为梁高的1/3-1/2次梁经济跨度一般为4-7m，截面高度为跨度的1/18-1/12，高度为梁高的1/3-1/2板的经济跨度一般为1.8-3.0m,板厚不小于其跨度的1/40，一般取70-100mm板内受力钢筋沿短边方向布臵，分布钢筋沿长边方向布臵受、传力方式：楼板—荷载—次梁—荷载—主梁—荷载—柱或墙体双向板：四边支承的板，当长边/短边≤2.0时，按双向板计算当2.0<长边/短边<3.0时，按双向板计算由板、肋梁组成；单跨间支支板厚不小于短边跨度的1/45连续双向板得板厚不小于短边跨度的1/50沿板得两个方向设臵受力钢筋（短边方向的受力钢筋放在外侧）井式楼板：适用于平面形状为方形或接近方形的房间长边/短边<1.5两个方向的梁可采取正放正交或斜放正交井式楼板梁的跨度可达30m，板的跨度一般为3m左右适于门厅、大厅、会议室、小型礼堂三、楼板层的细部构造1、楼板层的排水与防水（1）有水侵蚀的房间（如厨房、卫生间）的设计要求：▲楼面应有1%-1.5%的坡度坡向地漏▲标高应比其他房间或走廊低20-30mm或设20-30mm的门槛▲楼板应采用现浇钢筋混凝土楼板并设一道防水层▲将防水层沿房间四周墙面上深入踢脚线内100-150mm▲开门处，防水层应铺出门外至少250mm▲防水层一般采用卷材、防水砂浆或防水涂料（2）给排水管道穿过楼板处的防渗漏方法：冷水管道：在管道穿过楼板处用C20干硬性细石混凝土填实，再用防水涂料或防水砂浆作密封处理。
