连接器的基本结构组成分类及发展趋势连接器是一种用于连接电子设备之间的电子元器件，它的基本结构由插针、插孔和插接部件组成。
插针是连接器的公用部分，插入插孔后与之接触实现电信号的传输和电能的传输。
插座是连接器的一种，由多个插孔组成，用来接收插针，实现电子设备之间的连接。
根据其用途和结构的不同，连接器可以分为多种类型。
常见的连接器类型包括端子连接器、封装连接器、板对板连接器、线对板连接器、线对线连接器等。
每种连接器都有不同的特点和适用领域。
-端子连接器是将导线通过压接或焊接的方式连接到连接器的接触片上，可以方便地连接和断开连线。
-封装连接器是将芯片或其他器件封装在连接器内部的一种连接方式。
它可以减小电路板的尺寸，提高集成度。
-板对板连接器是将两个电路板连接在一起的连接器，用于实现电路板之间的信号传递和电能传输。
-线对板连接器是将导线接入到电路板上的连接器，用于实现导线与电路板之间的连接。
-线对线连接器是用于连接导线与导线之间的连接器，用于实现导线之间的连接。
随着科技的不断发展，连接器也在不断进化。
连接器的发展趋势主要体现在以下几个方面：1.小型化：随着电子设备的越来越小型化，连接器也需要变得更加小型化。
迷你连接器和微型连接器的出现，使得连接器可以适应更小尺寸的设备。
2.高速化：随着高速传输技术的发展，连接器也需要具备高速传输的能力。
高速连接器可以实现高速数据传输，满足现代电子设备对数据传输速度的要求。
3.高密度：随着电子设备集成度的不断提高，连接器需要具备更高的连接密度。
高密度连接器可以在有限的空间内实现更多的连接，提升设备的功能和性能。
4.自动化：随着生产工艺的自动化程度的提高，连接器的生产也将趋向于自动化。
自动化生产可以提高生产效率和产品质量，降低生产成本。
5.可靠性：连接器的可靠性是非常重要的，特别是对于一些关键设备。
未来连接器的设计将注重提高连接器的接触可靠性和防水防尘性能，以提高设备的稳定性和可靠性。

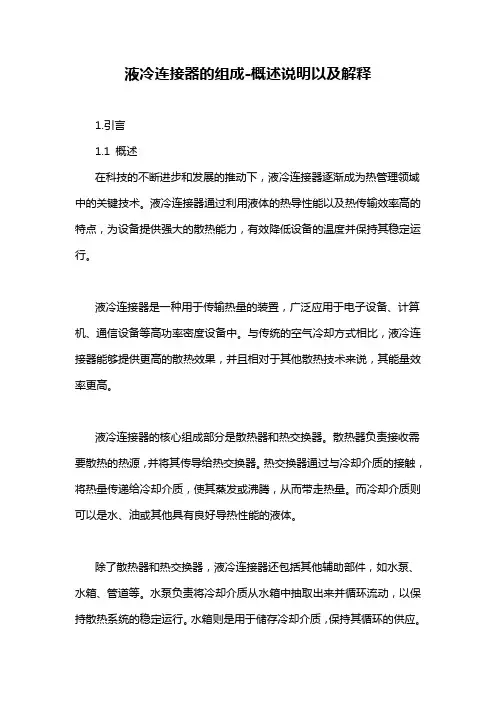

液冷连接器的组成-概述说明以及解释1.引言1.1 概述在科技的不断进步和发展的推动下，液冷连接器逐渐成为热管理领域中的关键技术。
液冷连接器通过利用液体的热导性能以及热传输效率高的特点，为设备提供强大的散热能力，有效降低设备的温度并保持其稳定运行。
液冷连接器是一种用于传输热量的装置，广泛应用于电子设备、计算机、通信设备等高功率密度设备中。
与传统的空气冷却方式相比，液冷连接器能够提供更高的散热效果，并且相对于其他散热技术来说，其能量效率更高。
液冷连接器的核心组成部分是散热器和热交换器。
散热器负责接收需要散热的热源，并将其传导给热交换器。
热交换器通过与冷却介质的接触，将热量传递给冷却介质，使其蒸发或沸腾，从而带走热量。
而冷却介质则可以是水、油或其他具有良好导热性能的液体。
除了散热器和热交换器，液冷连接器还包括其他辅助部件，如水泵、水箱、管道等。
水泵负责将冷却介质从水箱中抽取出来并循环流动，以保持散热系统的稳定运行。
水箱则是用于储存冷却介质，保持其循环的供应。
管道则负责将冷却介质从散热器传输到热交换器的过程中。
总之，液冷连接器是一种基于液体散热原理的热管理装置，通过散热器、热交换器、水泵、水箱和管道等部件的有机组合，实现设备的高效散热和稳定运行。
随着技术的不断进步，液冷连接器在各个领域的应用前景将不可限量，有着广阔的发展空间。
1.2 文章结构文章结构部分的内容可以包括以下内容：在本文中，将对液冷连接器的组成进行详细介绍。
文章主要分为三个部分：引言、正文和结论。
在引言部分，首先会对液冷连接器进行概述，介绍其基本概念和作用。
然后，会给出本文的结构安排，对各个部分的内容进行简要介绍。
最后，说明本文的目的，即希望通过对液冷连接器的组成进行分析，加深对其重要性和发展前景的认识。
在正文部分，将详细介绍液冷连接器的定义和主要组成部分。
首先，会给出液冷连接器的定义，解释其在液冷技术中的作用和功能。
然后，会逐个介绍液冷连接器的主要组成部分，包括接口、密封件、散热管和流体传输管路等。
光纤连接器的一般结构1．引言在安装任何光纤系统时，都必须考虑以低损耗的方法把光纤或光缆相互连接起来，以实现光链路的接续。
光纤链路的接续，又可以分为永久性的和活动性的两种。
永久性的接续，大多采用熔接法、粘接法或固定连接器来实现；活动性的接续，一般采用活动连接器来实现。
本文将对活动连接器做一简单的先容。
光纤活动连接器，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数目最多的光无源器件。
2．光纤连接器的一般结构光纤连接器的主要用途是用以实现光纤的接续。
现在已经广泛应用在光纤通讯系统中的光纤连接器，其种类众多，结构各异。
但细究起来，各种类型的光纤连接器的基本结构却是一致的，即尽大多数的光纤连接器的一般采用高精密组件（由两个插针和一个耦合管共三个部分组成）实现光纤的对准连接。
这种方法是将光纤穿进并固定在插针中，并将插针表面进行抛光处理后，在耦合管中实现对准。
插针的外组件采用金属或非金属的材料制作。
插针的对接端必须进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软缆以开释应力。
耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成，多配有金属或塑料的法兰盘，以便于连接器的安装固定。
为尽量精确地对准光纤，对插针和耦合管的加工精度要求很高。
3．光纤连接器的性能光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。
(1)光学性能对于光纤连接器的光性能方面的要求，主要是插进损耗和回波损耗这两个最基本的参数。
插进损耗（InsertionLoss）即连接损耗，是指因连接器的导进而引起的链路有效光功率的损耗。
插进损耗越小越好，一般要求应不大于0.5dB。
回波损耗（ReturnLoss,ReflectionLoss）是指连接器对链路光功率反射的抑制能力，其典型值应不小于25dB。
连接器组成结构
连接器是一种用于连接两个或多个电子、电气或机械组件的设备，使它们能够传递信号、电力或数据。
连接器的组成结构通常包括以下几个部分：
1. 插头和插座：插头是连接器的一部分，通常是可插入插座的公头部分。
插座是连接器的另一部分，通常是接受插头的母头部分。
2. 端子：端子是连接器的核心部分，用于传输信号、电力或数据。
端子通常由金属制成，如铜或铝，并具有不同的形状和尺寸，以适应不同的连接需求。
3. 外壳：外壳是连接器的外部保护部分，用于保护端子和插头/插座免受物理损坏和环境影响。
外壳通常由塑料、金属或复合材料制成。
4. 锁定机构：锁定机构是连接器的一部分，用于将插头和插座固定在一起，以确保可靠的连接。
锁定机构可以是螺旋式、卡扣式或其他形式。
5. 密封圈：密封圈是连接器的一部分，用于防止水、灰尘和其他杂质进入连接器，从而保护连接器的性能和可靠性。
6. 导线：导线是连接器的一部分，用于将端子与电路板或其他组件连接起来。
导线通常由金属制成，如铜或铝，并具有不同的长度和形状，以适应不同的连接需求。
以上是连接器的基本组成结构，不同类型的连接器可能会有所不同，但这些部分是连接器的核心元素。
光纤光缆活动连接器基本上是采用某种机械和光学结构，使两根光纤的纤芯对准，保证90%以上的光能够通过，目前有代表性并且正在使用的有以下几种。
1.套管结构这种连接器由插针和套筒组成。
插针为一精密套管，光纤固定在插针里面。
套筒也是一个加工精密的套管(有开口和不开口两种)，两个插针在套筒中对接并保证两根光纤的对准。
其原理是：当插针的外同轴度、插针的外圆柱面和端面以及套筒的内孔加工得非常精密时，两根插针在套筒中对接，就实现了两根光纤对准。
由于这种结构设计合理，加工技术能够达到要求的精度，因而得到了广泛应用。
FC，SC等型号的连接器均采用这种结构。
2.双锥结构这种连接器的特点是利用锥面定位。
插针的外端面加工成圆锥面，基座的内孔也加工成双圆锥面。
两个插针插入基座的内孔实现纤芯的对接。
插针和基座的加工精度极高，锥面与锥面的结合既要保证纤芯的对准，还要保汪光纤端面问的间距恰好符合要求。
它的捕针和基座采用聚合物压成型，精度和一致性都很好。
这种结构由AT&T创赢和采用。
3. v形槽结构它的对中原理是将两个插针放人V形槽基座中，再用盖板将插针压紧，使纤芯对准。
这种结构可以达到较高的精度。
其缺点是结构复杂，零件数量多，除荷兰菲利浦公司之外，其他国家不采用。
4. 球面定心结构这种结构由两部分组成，一部分是装有精密钢球的基座，另一部分是装有圆锥面(相当于车灯的反光镜)的插针。
钢球开有一个通孔，通7L的内径比插针的外径大。
当两根插针插入基座时，球面与锥面接合将纤芯对准，并保证纤芯之间的问距控制在要求的范围内，这种设计思想是巧妙的。
fH零件形状复杂，加工调整难度大。
目前只有法国采用这种结构。
5. 透镜耦合结构透镜耦合又称远场耦合，它分为球透镜耦合和自聚焦透镜耦合两种。
这种结构利用透镜来实现光纤的对中。
用透镜将一根光纤的出射光变成平行光，再由另一透镜将平行光聚焦导人到另一光纤中去。
其优点是降低了对机械加工的精度要求，使耦合更容易实现。
RF同轴连接器结构一、引言RF同轴连接器是一种广泛应用于无线通信、广播电视和雷达等领域的电子连接器。
它能够提供可靠的信号传输和屏蔽效果，是无线通信系统中不可或缺的组成部分。
本文将对RF同轴连接器的结构进行全面、详细、完整且深入地探讨，以便更好地理解其工作原理和应用。
二、RF同轴连接器的基本结构2.1 外导体RF同轴连接器的外导体是连接器的外壳，通常由金属材料制成，如铜、镍合金等。
外导体的主要作用是提供机械强度和电磁屏蔽，保护内部的信号传输线。
2.2 内导体RF同轴连接器的内导体是连接器的中心导体，通常是一根细长的金属导线，如铜线。
内导体的主要作用是传输信号，它位于外导体的中心，并与外导体通过绝缘材料隔离。
2.3 绝缘材料RF同轴连接器的绝缘材料位于内导体和外导体之间，主要用于隔离内外导体，防止信号泄漏和干扰。
常见的绝缘材料有聚四氟乙烯（PTFE）、聚乙烯（PE）等。
2.4 防水密封环为了防止水分和湿气进入连接器内部，RF同轴连接器通常配备防水密封环。
防水密封环位于连接器的外导体和绝缘材料之间，能够有效地阻止水分渗入。
2.5 插入件插入件是RF同轴连接器的重要组成部分，它位于内导体和外导体之间，起到连接和稳定的作用。
插入件通常由绝缘材料制成，具有良好的机械强度和电绝缘性能。
三、RF同轴连接器的工作原理RF同轴连接器的工作原理主要基于电磁场的传输和屏蔽效果。
当信号通过内导体传输时，会在外导体和内导体之间形成一个电磁场，从而实现信号的传输和屏蔽。
3.1 信号传输当信号通过内导体传输时，内导体会产生一个电场，而外导体则会产生一个等大反向的电场。
这两个电场的叠加会形成一个电磁场，从而使信号能够在连接器中传输。
3.2 屏蔽效果RF同轴连接器的外导体能够提供良好的屏蔽效果，阻止外部电磁干扰信号的进入，同时也能防止内部信号的泄漏。
外导体的金属材料能够吸收和反射电磁波，从而保证信号的传输质量。
四、RF同轴连接器的应用领域RF同轴连接器广泛应用于无线通信、广播电视和雷达等领域。

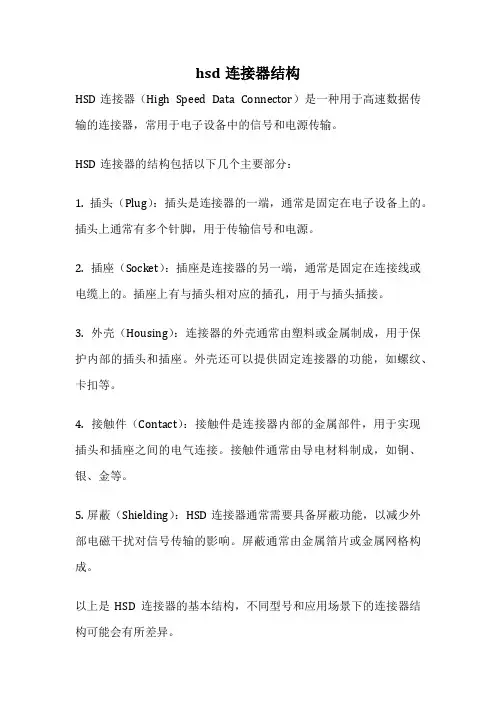

hsd连接器结构
HSD连接器（High Speed Data Connector）是一种用于高速数据传输的连接器，常用于电子设备中的信号和电源传输。
HSD连接器的结构包括以下几个主要部分：
1. 插头（Plug）：插头是连接器的一端，通常是固定在电子设备上的。
插头上通常有多个针脚，用于传输信号和电源。
2. 插座（Socket）：插座是连接器的另一端，通常是固定在连接线或电缆上的。
插座上有与插头相对应的插孔，用于与插头插接。
3. 外壳（Housing）：连接器的外壳通常由塑料或金属制成，用于保护内部的插头和插座。
外壳还可以提供固定连接器的功能，如螺纹、卡扣等。
4. 接触件（Contact）：接触件是连接器内部的金属部件，用于实现插头和插座之间的电气连接。
接触件通常由导电材料制成，如铜、银、金等。
5. 屏蔽（Shielding）：HSD连接器通常需要具备屏蔽功能，以减少外部电磁干扰对信号传输的影响。
屏蔽通常由金属箔片或金属网格构成。
以上是HSD连接器的基本结构，不同型号和应用场景下的连接器结构可能会有所差异。
连接器的基本结构和工作原理连接器，这个词听起来好像很复杂，其实它就像一个小小的桥梁，把两个不同的世界连接起来。
想象一下，你在家里看电视，突然发现信号不好，结果你发现是连接线松了。
没错，连接器就是帮助设备之间互通有无的关键，绝对是电子产品的英雄，不带披风但却默默无闻。
要是没有连接器，咱们的生活会变得多无聊啊，光靠无线信号可不够，连接器就像是老朋友，总是能帮你把事情搞定。
那连接器长什么样呢？基本上，它们有很多种形状和大小。
就像人的指纹，各有千秋。
你能看到的那些插头、插孔，都是连接器的“身躯”。
它们有的胖，有的瘦，有的短，有的长，各种各样，真是五花八门。
不过，别被外表迷了眼，真正的魅力在于它们的内部结构。
打开一个连接器，哇塞，里面的线路、接触点，像一条小河流淌着信号，简直是微观世界的艺术品。
说到工作原理，其实也没那么复杂。
连接器的工作就是把电流和信号从一个地方传递到另一个地方。
就像我们日常生活中的对话，你说一句，我回应一句，信息就这样顺利传递了。
它的核心就是那些小小的金属接触点，一接触，信号就飞快地传递过去。
想象一下，两个老友隔着一条大河，搭个桥，两人就能开心地聊天，这就是连接器的功劳。
不同的连接器还有不同的用途。
比如，USB连接器就像是万金油，几乎可以插在任何设备上；而HDMI连接器则是电视和电脑的亲密伙伴，让画面更加清晰。
连接器的角色就像是一个神奇的变形金刚，随时可以变换角色，适应各种需求。
用得当了，能让你的生活变得更加便捷，但用错了，那就是麻烦事，搞不好一根线都能让你抓狂。
连接器的耐用性也非常重要。
想象一下，如果你用一个脆弱的连接器，刚插上没多久就坏了，那简直是晴天霹雳。
为了避免这种情况，很多连接器采用了高质量的材料，比如金属和塑料，能够抵抗各种外力。
不仅如此，设计师们还会在外观上做足功夫，确保使用时的舒适感和牢固感。
你要知道，有些连接器还防水，防尘，真是贴心得不要不要的。
除了功能性，连接器的设计也越来越时尚。
连接器手册_中文版_第一章连接器概述1.1 连接器的定义和功能连接器是一种机电系统，其可提供可分离的界面用以连接两个次电子系统，并且对于系统的运作不会产生不可接受的作用。
连接器的应用范围十分广泛，本手册的重点将会放在电连接器上，其主要应用于3C产品（计算机、通信和消费电子产品）。
- 实现电路或者信号的连接和断开，提高系统的灵便性和可靠性。
-保证电流或者信号的顺畅传输，降低接触阻力和插拔力，提高系统的效率和寿命。
-适应不同的工作环境和要求，防止腐蚀、振动、温度变化、电磁干扰等对系统的影响。
-满足不同的设计和安装需求，提供多种形状、尺寸、结构、材料和颜色等选择。
1.2 连接器的结构和组成一个基本的连接器包括四个部份：接触界面、接触涂层、接触弹性组件和连接器塑料本体。
如图1.1所示。
-接触界面：是指连接器两个配合部份之间产生金属接触的区域，是电流或者信号传输的通道。
接触界面可以分为可分离界面和固定界面。
可分离界面是指每次连接器配合时建立的界面，如插头和插座之间的界面。
固定界面是指在连接器内部或者与子系统之间建立的一次性或者永久性的界面，如焊接或者压接等方式实现的界面。
第二章连接器的分类和标准2.1 连接器的分类方法-按照连接器的应用领域分类，可以分为通信连接器、计算机连接器、汽车连接器、航空航天连接器、军事连接器、医疗连接器等。
-按照连接器的安装方式分类，可以分为线对线连接器、线对板连接器、板对板连接器、面对面连接器等。
-按照连接器的配合方式分类，可以分为直插式连接器、卡扣式连接器、罗纹式连接器、卡环式连接器等。
-按照连接器的结构形式分类，可以分为圆形连接器、矩形连接器、D形连接器、FPC/FFC连接器等。
-按照连接器的信号类型分类，可以分为电源连接器、信号连接器、混合信号连接器等。
-按照连接器的端子数量分类，可以分为单极连接器、多极连接器等。
2.2 连接器的标准化- 连接器的尺寸、形状、结构、材料等技术要求- 连接器的电气性能、机械性能、环境适应性能等测试方法- 连接器的安全性、可靠性、耐久性等评价指标- 连接器的标识、包装、运输、存储等管理规定常见的国际标准化组织有国际电工委员会（IEC）、国际标准化组织（ISO）、欧洲电子元件标准化委员会（CENELEC）、美国国家标准协会（ANSI）、美国电子工业协会（EIA）、工业标准委员会（JIS）等。
新能源车用连接器的组成
新能源车用连接器通常由几个主要部分组成，包括插头、插座、连接线、防水密封件和外壳。
下面我会逐一介绍这些组成部分。
首先，插头是连接器的一部分，通常是由金属制成，用于插入
插座以建立电气连接。
插头的设计通常考虑到了防水、防尘和耐高
温的要求。
其次，插座是插头插入的部分，也是连接器的一部分。
插座内
部含有与插头相对应的接触件，用于与插头建立电气连接。
连接线是连接器的另一个重要组成部分，它负责将电信号或电
力传输到不同的部件或系统。
连接线通常由导电材料制成，同时需
要具有一定的柔韧性和耐久性。
防水密封件是为了防止水分和灰尘进入连接器内部而设计的。
它通常位于插头和插座之间，确保连接器在恶劣环境下的可靠性和
稳定性。
最后，外壳是连接器的外部保护结构，通常由耐磨、耐高温的
材料制成。
外壳不仅可以保护连接器内部部件不受外界环境的影响，还可以提供方便的安装和拆卸。
总的来说，新能源车用连接器的组成包括插头、插座、连接线、防水密封件和外壳。
这些部分共同构成了连接器的功能和特性，确
保了连接器在新能源车辆中的可靠性和稳定性。
