第二章约束与受力图 练习(1)

1.1 力的基本知识班级姓名座号1-1-1 看视频“击打棒球”，体会在1/1000秒内，用90kN的力将棒球的速度由40m/s 降为0，再由0沿相反增加到更大的速度。

看视频“击打气球”，体会在1/1000秒内，力的大小、变形的大小还在变化。

树立力与变形一致，力与运动状态改变一致的观念。

填空：力是物体之间相互的机械作用。

这种作用的效应是改变物体的运动状态和使物体变形。

在分析力的运动效应时，可以不考虑物体的变形，将实际变形的物体抽象为受力而不变形的物体，称为刚体。

力的单位为N（牛顿）。

1KN = 1000 N。

矢量是既有大小又有方向的量，例如速度、加速度为矢量。

1-1-2做梁受集中荷载作用的小实验，观察梁的变形；将集中荷载展开为均布荷载，观察梁的变形。

（图1-1）实验元件：纸片件、链条画图：依据小实验画梁的计算简图。

填空：图1-1中，受集中荷载作用梁的变形较大；力的线集度q的单位为kN/㎡。

图1-1 集中荷载与分布荷载1-1-3 试在图1-2中分别以A、B、C、D为作用点，按集中力的描述画力矢量，并标出该力的“作用线”。

图1-2 集中力的三要素1-1-4 自己的体重是0.65kN，身高 1.75m。

假设自己平躺在床上，并简化为均布荷载，则荷载的线集度q = 0.371kN/m。

1.2静力学公理（一）班级姓名学号1-2-1看视频“首尔的平衡达人”。

填空：试按认识、表达的顺序书写集中力的三要素：作用点，方向，大小。

1-2-2 看动画“二力平衡公理”。

填空：作用在刚体上的两个力，使刚体保持平衡的必要和充分条件是，这两个力在同一直线上，指向相反，大小相等。

1-2-3 看动画“作用与反作用公理”。

填空：作用力和反作用力总是同时存在，分别作用在两个物体上，沿同一直线，指向相反，大小相等。

1-2-4 看动画“加减平衡力系公理”及其推论。

填空：力的可传性：作用在刚体上的力，可以沿着它的作用线移到刚体的任意一点，不改变力对刚体的作用效应。

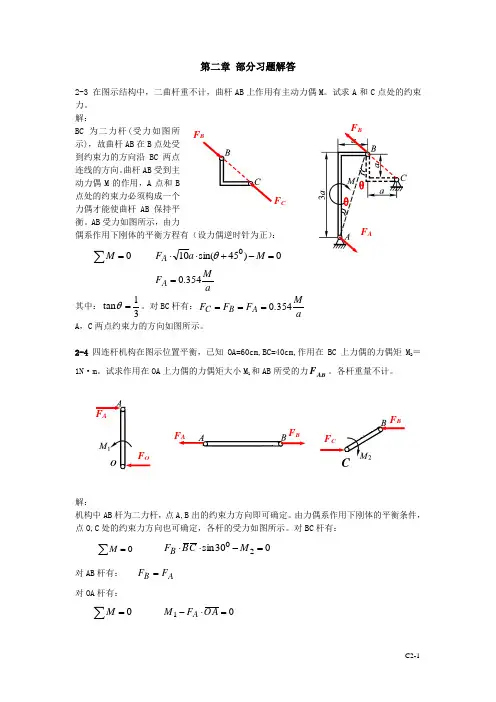

第二章 部分习题解答2-3 在图示结构中，二曲杆重不计，曲杆AB 上作用有主动力偶M 。

试求A 和C 点处的约束力。

解：BC 为二力杆(受力如图所示)，故曲杆AB 在B 点处受到约束力的方向沿BC 两点连线的方向。

曲杆AB 受到主动力偶M 的作用，A 点和B 点处的约束力必须构成一个力偶才能使曲杆AB 保持平衡。

AB 受力如图所示，由力偶系作用下刚体的平衡方程有（设力偶逆时针为正）：0=∑M0)45sin(100=-+⋅⋅M a F A θ aMF A 354.0= 其中：31tan =θ。

对BC 杆有：aM F F F A B C 354.0=== A ，C 两点约束力的方向如图所示。

2-4四连杆机构在图示位置平衡，已知OA=60cm,BC=40cm,作用在BC 上力偶的力偶矩M 2＝1N ·m 。

试求作用在OA 上力偶的力偶矩大小M 1和AB 所受的力AB F 。

各杆重量不计。

解：机构中AB 杆为二力杆，点A,B 出的约束力方向即可确定。

由力偶系作用下刚体的平衡条件，点O,C 处的约束力方向也可确定，各杆的受力如图所示。

对BC 杆有： 0=∑M030sin 20=-⋅⋅M C B F B对AB 杆有： A B F F = 对OA 杆有：0=∑M01=⋅-A O F M AF B F A θ θ F BF C F AF OOF AF BF BF CC求解以上三式可得：m N M ⋅=31， N F F F C O AB 5===，方向如图所示。

2-6等边三角形板ABC,边长为a ，今沿其边作用大小均为F 的力321,,F F F ，方向如图a,b 所示。

试分别求其最简简化结果。

解：2-6a坐标如图所示，各力可表示为:j F i F F 23211+=， i F F =2， j F i F F 23213+-=先将力系向A 点简化得（红色的）：j F i F F R3+=， k Fa M A 23=方向如左图所示。

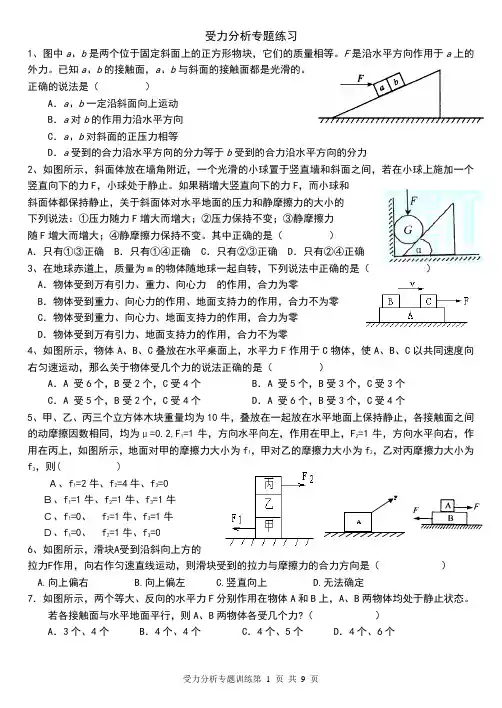

受力分析专题练习1、图中a 、b 是两个位于固定斜面上的正方形物块，它们的质量相等。

F 是沿水平方向作用于a 上的外力。

已知a 、b 的接触面，a 、b 与斜面的接触面都是光滑的。

正确的说法是（ ）A ．a 、b 一定沿斜面向上运动B ．a 对b 的作用力沿水平方向C ．a 、b 对斜面的正压力相等D ．a 受到的合力沿水平方向的分力等于b 受到的合力沿水平方向的分力2、如图所示，斜面体放在墙角附近，一个光滑的小球置于竖直墙和斜面之间，若在小球上施加一个竖直向下的力F ，小球处于静止。

如果稍增大竖直向下的力F ，而小球和斜面体都保持静止，关于斜面体对水平地面的压力和静摩擦力的大小的下列说法：①压力随力F 增大而增大；②压力保持不变；③静摩擦力随F 增大而增大；④静摩擦力保持不变。

其中正确的是（ ）A ．只有①③正确B ．只有①④正确C ．只有②③正确D ．只有②④正确3、在地球赤道上，质量为m 的物体随地球一起自转，下列说法中正确的是（A ．物体受到万有引力、重力、向心力的作用，合力为零B ．物体受到重力、向心力的作用、地面支持力的作用，合力不为零C ．物体受到重力、向心力、地面支持力的作用，合力为零D ．物体受到万有引力、地面支持力的作用，合力不为零4、如图所示，物体A 、B 、C 叠放在水平桌面上，水平力F 作用于C 物体，使A 、B 、C 以共同速度向右匀速运动，那么关于物体受几个力的说法正确的是（ ）A ．A 受6个，B 受2个，C 受4个 B ．A 受5个，B 受3个，C 受3个C ．A 受5个，B 受2个，C 受4个D ．A 受6个，B 受3个，C 受4个5、甲、乙、丙三个立方体木块重量均为10牛，叠放在一起放在水平地面上保持静止，各接触面之间的动摩擦因数相同，均为μ=0.2,F 1=1牛，方向水平向左，作用在甲上，F 2=1牛，方向水平向右，作用在丙上，如图所示，地面对甲的摩擦力大小为f 1，甲对乙的摩擦力大小为f 2，乙对丙摩擦力大小为f 3，则( )Ａ、f 1=2牛、f 2=4牛、f 3=0Ｂ、f 1=1牛、f 2=1牛、f 3=1牛Ｃ、f 1=0、 f 2=1牛、f 3=1牛Ｄ、f 1=0、 f 2=1牛、f 3=06、如图所示，滑块A 受到沿斜向上方的 拉力F 作用，向右作匀速直线运动，则滑块受到的拉力与摩擦力的合力方向是（ ）A.向上偏右B.向上偏左C.竖直向上D.无法确定7．如图所示，两个等大、反向的水平力F 分别作用在物体A 和B 上，A 、B 两物体均处于静止状态。
