高中人教版物理选修1-1第三章 第六节 自感现象、涡流 同步测试

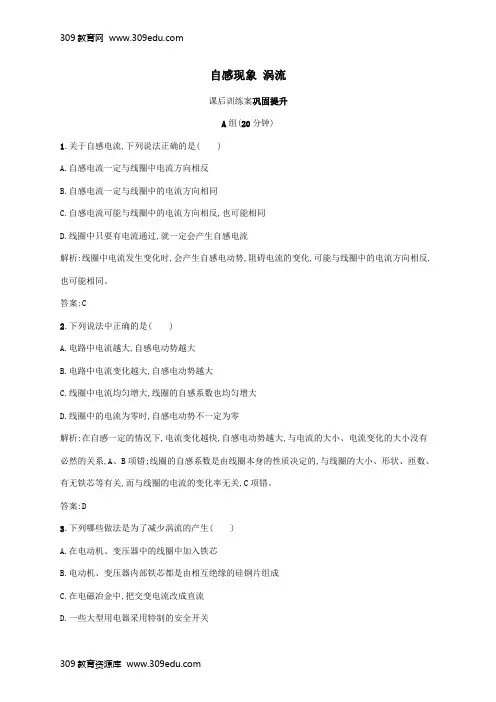

自感现象涡流课后训练案巩固提升A组(20分钟)1.关于自感电流,下列说法正确的是()A.自感电流一定与线圈中电流方向相反B.自感电流一定与线圈中的电流方向相同C.自感电流可能与线圈中的电流方向相反,也可能相同D.线圈中只要有电流通过,就一定会产生自感电流解析:线圈中电流发生变化时,会产生自感电动势,阻碍电流的变化,可能与线圈中的电流方向相反,也可能相同。

答案:C2.下列说法中正确的是()A.电路中电流越大,自感电动势越大B.电路中电流变化越大,自感电动势越大C.线圈中电流均匀增大,线圈的自感系数也均匀增大D.线圈中的电流为零时,自感电动势不一定为零解析:在自感一定的情况下,电流变化越快,自感电动势越大,与电流的大小、电流变化的大小没有必然的关系,A、B项错;线圈的自感系数是由线圈本身的性质决定的,与线圈的大小、形状、匝数、有无铁芯等有关,而与线圈的电流的变化率无关,C项错。

答案:D3.下列哪些做法是为了减少涡流的产生()A.在电动机、变压器中的线圈中加入铁芯B.电动机、变压器内部铁芯都是由相互绝缘的硅钢片组成C.在电磁冶金中,把交变电流改成直流D.一些大型用电器采用特制的安全开关解析:在电动机、变压器中,为增强磁场,把绕组都绕在铁芯上,以增强磁场,但铁芯中会产生很强的涡流,为了减少涡流,铁芯都用电阻率很大的硅钢片叠成,将硅钢片表面进行处理,生成不导电的氧化层,相互绝缘,可进一步减少涡流,所以A项不符合题意,B项符合题意;电磁冶金利用产生的涡流,而只有当空间中磁通量变化的时候,才会有涡流产生,直流电流稳定,产生的磁场也稳定,是不会引起涡流的,C项不符合题意;D项与涡流无关,是为了防止自感。

答案:B4.关于线圈的自感系数大小的下列说法中,正确的是()A.通过线圈的电流越大,自感系数也越大B.线圈中的电流变化越快,自感系数也越大C.插有铁芯时线圈的自感系数会变大D.线圈的自感系数与电流的大小、电流变化的快慢、是否有铁芯等都无关解析:自感系数是由电感线圈本身的因素决定的,包括线圈的大小、单位长度上的匝数,而且有铁芯时比无铁芯时自感系数要大,与通过线圈的大小及变化趋势无关。

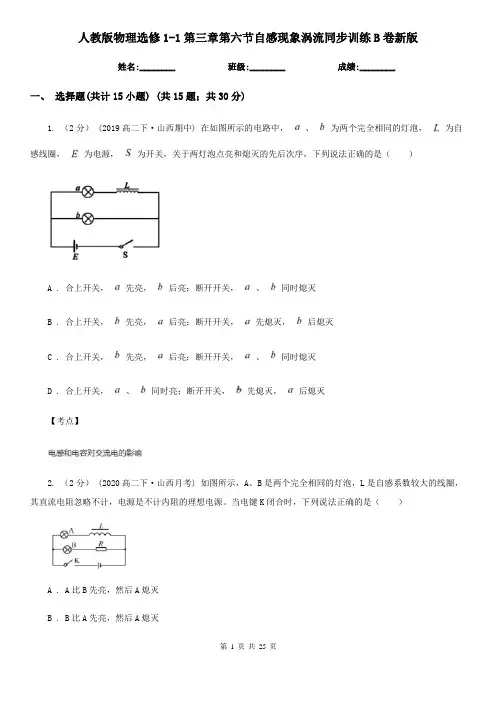

人教版物理选修1-1第三章第六节自感现象涡流同步训练B卷新版姓名:________ 班级:________ 成绩:________一、选择题(共计15小题) (共15题；共30分)1. （2分） (2019高二下·山西期中) 在如图所示的电路中，、为两个完全相同的灯泡，为自感线圈，为电源，为开关，关于两灯泡点亮和熄灭的先后次序，下列说法正确的是（）A . 合上开关，先亮，后亮；断开开关，、同时熄灭B . 合上开关，先亮，后亮；断开开关，先熄灭，后熄灭C . 合上开关，先亮，后亮；断开开关，、同时熄灭D . 合上开关，、同时亮；断开开关，先熄灭，后熄灭【考点】2. （2分） (2020高二下·山西月考) 如图所示，A、B是两个完全相同的灯泡，L是自感系数较大的线圈，其直流电阻忽略不计，电源是不计内阻的理想电源。

当电键K闭合时，下列说法正确的是（）A . A比B先亮，然后A熄灭B . B比A先亮，然后A熄灭C . A，B一起亮，然后A熄灭D . A逐渐变亮，B立即亮；最终A比B亮【考点】3. （2分）如图所示，电路中完全相同的三只灯泡L1、L2、L3分别与电阻R、电感L、电容C串联，然后再并联到220V、50Hz的交流电路上，三只灯泡亮度恰好相同．若保持交变电压不变，将交变电流的频率提高到60Hz，则发生的现象是（）A . 三灯亮度不变B . 三灯均变亮C . L1不变、L2变亮、L3变暗D . L1不变、L2变暗、L3变亮【考点】4. （2分） (2019高二下·太原期中) 在收音机线路中，经天线接收下来的电信号既有高频成份，又有低频成份，经放大后送到下一级，需要把低频成份和高频成份分开，只让低频成份输送到再下一级，我们可以采用如图所示电路，其中a、b应选择的元件是（）A . a是电容较大的电容器，b是低频扼流圈B . a是电容较大的电容器，b是高频扼流圈C . a是电容较小的电容器，b是低频扼流圈D . a是电容较小的电容器，b是高频扼流圈【考点】5. （2分） (2020高二下·洛阳期末) 如图所示，两灯泡A1、 A2相同， A1与一理想二极管D连接，自感系数较大的线圈L的直流电阻不计。

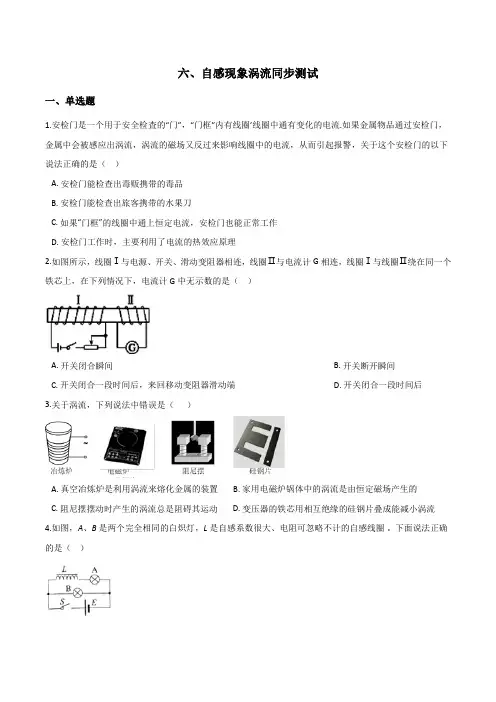

六、自感现象涡流同步测试一、单选题1.安检门是一个用于安全检査的“门”，“门框”内有线圈’线圈中通有变化的电流.如果金属物品通过安检门，金属中会被感应出涡流，涡流的磁场又反过来影响线圈中的电流，从而引起报警，关于这个安检门的以下说法正确的是（）A. 安检门能检查出毒贩携带的毒品B. 安检门能检查出旅客携带的水果刀C. 如果“门框”的线圈中通上恒定电流，安检门也能正常工作D. 安检门工作时，主要利用了电流的热效应原理2.如图所示，线圈Ⅰ与电源、开关、滑动变阻器相连，线圈Ⅱ与电流计G相连，线圈Ⅰ与线圈Ⅱ绕在同一个铁芯上，在下列情况下，电流计G中无示数的是（）A. 开关闭合瞬间B. 开关断开瞬间C. 开关闭合一段时间后，来回移动变阻器滑动端D. 开关闭合一段时间后3.关于涡流，下列说法中错误是（）A. 真空冶炼炉是利用涡流来熔化金属的装置B. 家用电磁炉锅体中的涡流是由恒定磁场产生的C. 阻尼摆摆动时产生的涡流总是阻碍其运动D. 变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流4.如图，A、B是两个完全相同的白炽灯，L是自感系数很大、电阻可忽略不计的自感线圈.下面说法正确的是（）A. 闭合开关S时，A、B灯同时亮，且达到正常亮度B. 闭合开关S时，A灯比B灯先亮，最后一样亮C. 闭合开关S时，B灯比A灯先亮，最后一样亮D. 断开开关S时，B灯立即熄灭而A灯慢慢熄灭5.如图所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水．给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是( )A. 恒定直流、小铁锅B. 恒定直流、玻璃杯C. 变化的电流、小铁锅D. 变化的电流、玻璃杯6.如图所示的电路中，A、B是两个相同的小灯泡．L是一个带铁芯的线圈，其电阻可忽略不计．调节R，电路稳定时两小灯泡都正常发光，则( )A. 合上开关时，A，B两灯同时正常发光，断开开关时，A，B两灯同时熄灭B. 合上开关时，B灯比A灯先达到正常发光状态C. 断开开关时，A，B两灯都不会立即熄灭，通过A，B两灯的电流方向都与原电流方向相同D. 断开开关时，A灯会突然闪亮一下后再熄灭7.如图所示的交流电路中，如果电源电动势的最大值不变，交流电的频率增大时，可以观察到三盏电灯亮度的变化情况是( )A. L1、L2、L3亮度都不变B. L2变暗、L2不变、L3变亮C. L1变暗、L2变亮、L3不变D. L1变亮、L2变暗、L3不变8.如图所示的电路中，L为一个自感系数很大、直流电阻不计的线圈，D1、D2是两个完全相同的灯泡，E是一内阻不计的电源．t=0时刻，闭合开关S，经过一段时间后，电路达到稳定，t1时刻断开开关S，.I1、I2分别表示通过灯泡D1和D2的电流，规定图中箭头所示的方向为电流正方向，以下各图中能定性描述电流I随时间t变化关系的是( )A. B. C. D.9.音箱中有高音扬声器和低音扬声器，为了让特定扬声器得到较为纯粹的高频或低频信号，常常借助由电容器与电感器组成的分频器电路，信号通过图甲和乙所示的分频电路时，则关于扬声器发出的声音，下列说法中正确的是（）A. 甲图发出低音，乙图发出高音B. 甲图发出高音，乙图发出低音C. 甲图同时发出高音和低音D. 乙图同时发出高音和低音10.下列哪些措施是为了防止涡流的危害（）A. 电磁炉所用的锅要用平厚底金属锅B. 磁电式电表的线圈常常用铝框做骨架，把线圈绕在铝框上C. 变压器的铁芯不做成整块，而是用许多电阻率很大的硅钢片叠合而成D. 用高频电流冶铁11.熔化金属的一种方法是用“高频炉”，它的主要部件是一个铜制线圈，线圈中有一坩埚，埚内放待熔的金属块，当线圈中通以高频交流电时，埚中金属就可以熔化，这是因为( )A. 线圈中的高频交流电通过线圈电阻，产生焦耳热B. 线圈中的高频交流电产生高频微波辐射，深入到金属内部，产生焦耳热C. 线圈中的高频交流电在坩埚中产生感应电流，通过坩埚电阻产生焦耳热D. 线圈中的高频交流电在金属块中产生感应电流，通过金属块电阻产生焦耳热12.一个自感系数很大的线圈，用如图所示的电路测量它的直流电阻，闭合电键S1与S2待稳定后.读出电压表与电流表的示数.下列说法正确的是（）①线圈电阻的测量值等于电压表示数与电流表示数的比值②线圈电阻的真实值小于电压表示数与电流表示数的比值③在测量完毕拆卸电路时，应先断开S1，后断开S2④在测量完毕拆卸电路时，应先断开S2后断开S l．A. ①③B. ①④C. ②③D. ②④二、填空题13.如图所示，一个称为“千人震”的趣味物理小实验所用器材是一节电动势为1.5V的新干电池、几根导线、开关和一个用于日光灯上的镇流器，几位同学手拉手连成一排，另一位同学将电池、镇流器、开关用导线连接起来，并将它们和首、尾两位同学两只空着的手相连，在开关________（填“闭合”或“断开”）时就会使连成一排的同学都有触电的感觉，该实验的原理是________。

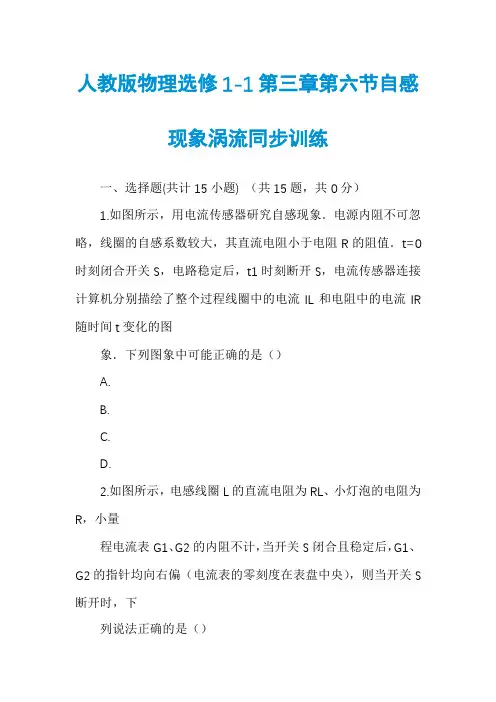

人教版物理选修1-1第三章第六节自感现象涡流同步训练一、选择题(共计15小题) （共15题，共0分）1.如图所示，用电流传感器研究自感现象．电源内阻不可忽略，线圈的自感系数较大，其直流电阻小于电阻R的阻值．t=0时刻闭合开关S，电路稳定后，t1时刻断开S，电流传感器连接计算机分别描绘了整个过程线圈中的电流IL和电阻中的电流IR 随时间t变化的图象．下列图象中可能正确的是（）A.B.C.D.2.如图所示，电感线圈L的直流电阻为RL、小灯泡的电阻为R，小量程电流表G1、G2的内阻不计，当开关S闭合且稳定后，G1、G2的指针均向右偏（电流表的零刻度在表盘中央），则当开关S 断开时，下列说法正确的是（）A. G1、G2的指针都立即回到零点B. G1缓慢回到零点，G2立即左偏，然后缓慢回到零点C. G1立即回到零点，G2缓慢回到零点D. G2立即回到零点，G1缓慢回到零点3.金属探测器已经广泛应用于安检场所，关于金属探测器的论述正确的是（）A. 金属探测器可用于食品生产，防止细小的砂石颗粒混入食品中B. 金属探测器探测地雷时，探测器的线圈中产生涡流C. 金属探测器探测金属时，被测金属中感应出涡流D. 探测过程中金属探测器与被测物体相对静止与相对运动探测效果相同4.低频电涡流传感器可用来测量自动化生产线上金属板的厚度．如图，在线圈L1中通以低频交流电，它周围会产生交变磁场，其正下方有一个与电表连接的线圈L2，金属板置于L1、L2之间．当线圈L1产生的变化磁场透过金属板，L2中会产生感应电流．由于金属板厚度不同，吸收电磁能量强弱不同，导致L2中感应电流的强弱不同，则（）A. 金属板吸收电磁能量，是由于穿过金属板的磁场发生变化，板中产生涡流B. 金属板越厚，涡流越弱C. L2中产生的是直流电D. L2中产生的是与L1中不同频率的交流电5.实验高中南、北校区之间要辅设一条输电线路，该线路要横穿两校区之间的公路，为了保护线路不至被压坏，必须在地下预先铺设结实的过路钢管，再让输电线从钢管中穿过．校方将该要求在学校的物理探究小组中公布并征求电线穿管的方案．经过遴选，目前有如图所示的两种方案进入最后的讨论阶段：甲方案是铺设两根钢管，两条输电线分别从两根钢管中穿过；乙方案是只铺设一根钢管，两条输电线都从这一根钢管中穿过．如果输电导线输送的电流很强大，那么，下列讨论的结果正确的是（）A. 若输送的电流是恒定电流，甲方案是可行的，乙方案是不可行的B. 若输送的电流是交变电流，乙方案是可行的，甲方案是不可行的C. 若输送的电流是交变电流，甲方案是可行的，乙方案是不可行的D. 无论输送的电流是恒定电流还是交变电流，甲、乙两方案都是可行的6.下列说法中正确的是（）A. 电磁炉是采用电磁感应原理，在金属锅上不产生涡流，使锅体不发热从而点火加热食物的B. 磁电式电表的线圈常常用铝框做骨架，把线圈绕在铝框上，是为了防止电磁感应C. 精密线绕电阻常采用双线绕法，可以增强线绕电阻通电时产生的磁场D. 交流发电机的工作原理是电磁感应7.在如图所示的电路中，L是一带铁心的线圈，R为电阻．两条支路的直流电阻相等．那么在接通和断开开关的瞬间，两电流表的读数I1、I2的大小关系正确的是（）A. 接通时I1＜I2，断开时I1＞I2B. 接通时I1＜I2，断开时I1=I2C. 接通时I1＞I2，断开时I1＜I2D. 接通时I1=I2，断开时I1＜I28.如图所示电路中，电源电动势为E，线圈L的电阻不计．以下判断正确的是（）A. 闭合S瞬间，灯泡不发光B. 闭合S带电路稳定后，灯泡发光C. 断开S瞬间，灯泡发光D. 断开S瞬间，电阻R上无电流通过9.图示为演示自感现象的实验电路，闭合开关S一段时间后再断开，那么，断开S前后，通过B灯的电流iB的变化情况可能正确的是（）A.B.C.D.10.图a、b两个电路中，A、B是两个完全相同的电灯泡，两个电源电动势相等，内阻都是r，C为电容器，L为电感线圈，电阻是RL，RL小于灯泡电阻R，下列说法正确的是（）A. 闭合电键，A先亮后熄灭B. 闭合电键，电路稳定后A比B后亮C. 断开电键，A中电流立即为零D. 断开电键，B先变亮后再熄灭11.如图所示，电路甲、乙中，电阻R和自感线圈L的直流电阻值相同都较小，接通S，使电路达到稳定，灯泡D发光．则（）A. 在电路甲中，断开S，D将逐渐变亮B. 在电路甲中，断开S，D将先变得更亮，然后渐渐变暗C. 在电路乙中，断开S，D将立刻熄灭D. 在电路乙中，断开S，D将变得更亮，然后渐渐变暗12.如图所示电路，L是自感系数较大的线圈，在滑动变阻器的滑动片P从B端迅速滑向A端的过程中，经过AB中点C时通过线圈的电流为I1；P从A端迅速滑向B端的过程中，经过C点时通过线圈的电流为I2；P固定在C点不动，达到稳定时通过线圈的电流为I0．则（）A. I1=I2=I0B. I1＞I0＞I2C. I1=I2＞I0D. I1＜I0＜I213.如图电路中，A1、A2是两个指示灯，L是自感系数很大的线圈，电阻R阻值较小，开关S1断开、S2闭合．现闭合S1，一段时间后电路稳定．下列说法中正确的是（）A. 闭合S1，通过电阻R的电流先增大后减小B. 闭合S1，Al亮后逐渐变暗C. 闭合S1，A2逐渐变亮，然后亮度不变D. 断开电路时，为保护负载，应先断开S2，再断开S114.如图所示，电源电动势为E，其内阻不可忽略，L1、L2是完全相同的灯泡，线圈L的直流电阻不计，电容器的电容为C．合上开关S，电路稳定后（）A. 电容器的带电量为CEB. 灯泡L1、L2的亮度相同C. 在断开S的瞬间，通过灯泡L1的电流方向向右D. 在断开S的瞬间，灯泡L2立即熄灭15.如图所示，A、B两灯相同，L是带铁芯的电阻可不计的线圈，下列说法中正确的是（）A. 开关K合上瞬间，A灯先亮B灯后亮B. K合上稳定后，A、B同时亮着C. K断开瞬间，A、B同时熄灭D. K断开瞬间，B立即熄灭，A闪亮一下再熄灭二、填空题（共5题，共0分）16.为了演示接通电源的瞬间和断开电源的瞬间的电磁感应现象，设计了如图所示的电路图，A、B两灯规格相同，L的直流电阻和R相等，开关接通的瞬间，A灯的亮度1（填“大于”“等于”或“小于”）B 灯的亮度；通电一段时间后，A灯的亮度2（填“大于”“等于”或“小于”）B灯的亮度；断电的瞬间，A灯3（填“立即”或“逐渐”）熄灭，B灯4（填“立即”或“逐渐”）熄灭。

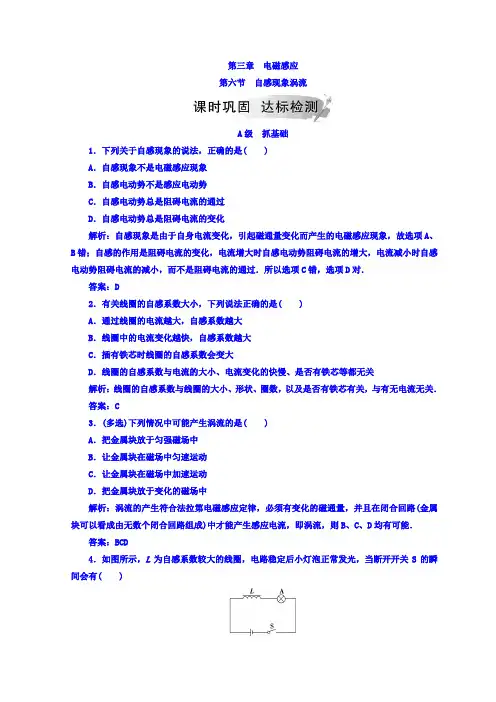

第三章电磁感应第六节自感现象涡流A级抓基础1．下列关于自感现象的说法，正确的是( )A．自感现象不是电磁感应现象B．自感电动势不是感应电动势C．自感电动势总是阻碍电流的通过D．自感电动势总是阻碍电流的变化解析：自感现象是由于自身电流变化，引起磁通量变化而产生的电磁感应现象，故选项A、B错；自感的作用是阻碍电流的变化，电流增大时自感电动势阻碍电流的增大，电流减小时自感电动势阻碍电流的减小，而不是阻碍电流的通过．所以选项C错，选项D对．答案：D2．有关线圈的自感系数大小，下列说法正确的是( )A．通过线圈的电流越大，自感系数越大B．线圈中的电流变化越快，自感系数越大C．插有铁芯时线圈的自感系数会变大D．线圈的自感系数与电流的大小、电流变化的快慢、是否有铁芯等都无关解析：线圈的自感系数与线圈的大小、形状、圈数，以及是否有铁芯有关，与有无电流无关．答案：C3．(多选)下列情况中可能产生涡流的是( )A．把金属块放于匀强磁场中B．让金属块在磁场中匀速运动C．让金属块在磁场中加速运动D．把金属块放于变化的磁场中解析：涡流的产生符合法拉第电磁感应定律，必须有变化的磁通量，并且在闭合回路(金属块可以看成由无数个闭合回路组成)中才能产生感应电流，即涡流，则B、C、D均有可能．答案：BCD4．如图所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开开关S的瞬间会有( )A．灯A立即熄灭B．灯A慢慢熄灭C．灯A突然闪亮一下再慢慢熄灭D．灯A突然闪亮一下再突然熄灭解析：当开关S断开时，由于通过自感线圈的电流从有变到零，线圈将产生自感电动势，但线圈L与灯A串联，在S断开后，不能形成闭合回路，因此灯A在开关断开后，电源供给的电流为零，灯就立即熄灭．正确选项应为A.答案：A5．线圈中插入一根铁棒，自感系数将增大，下列解释与事实最接近的是( )A．因为铁棒导电性很强B．因为铁棒电阻很大C．因为铁棒电阻率很大D．因为铁棒也会被磁化，线圈通电后导致线圈和铁棒组成的电磁铁内部磁感应强度增大，线圈电流变化时其变化率也会增大解析：电磁铁的线圈内加入铁棒，同样大的电流电磁铁的磁性会增强，答案D最符合题意．答案：D6．如图所示是冶炼金属的高频感应炉的示意图．冶炼炉内装入被冶炼的金属，线圈通入高频交变电流，这时被冶炼的金属就能被熔化．这种冶炼方法速度快，温度容易控制，并能避免有害杂质混入被冶炼的金属中，因此适于冶炼特种金属．该炉的加热原理是( )A．利用线圈中电流产生的焦耳热B．利用红外线C．利用交变电流的交变磁场在炉内金属中产生的涡流D．利用交变电流的交变磁场所激发的电磁波解析：利用交变电流产生的交变磁场引起炉内金属截面的磁通量变化，使金属中产生感应电流，因整块金属的电阻相当小，所以感应电流很强，它在金属内自成回路流动时，形成漩涡状的电流，即涡流，涡流产生大量的焦耳热使炉内温度升高，金属熔化，故选C；当然线圈中也因有交变电流会产生一定的焦耳热，但它是相当少的，根本不可能使炉内温度高到使金属熔化的程度，故A错误．答案：CB级提能力7．如图所示为考场常用的金属探测器，它的工作原理是利用了( )A．电流的磁效应B．电流的热效应C．电磁感应原理D．磁体吸引铁等磁性材料解析：金属探测器内是由一系列线圈与电源及检测电路组成的，当有金属材料时会因为电磁感应而产生涡流，涡流产生的磁场会引起检测电路产生报警现象．答案：C8．(多选)如图所示，电路中L为一电感线圈，ab支路和cd支路电阻相等，则( )A．合上开关S时，电流表的示数小于电流表的示数B．合上开关S时，电流表的示数等于电流表的示数C．断开开关S时，电流表的示数大于电流表的示数D．断开开关S时，电流表的示数等于电流表的示数解析：合上开关时，因为自感线圈阻碍所在支路电流增加，故示数小于；断开开关时，线圈自感产生自感电动势，成为电源，同时电感线圈L、电阻R及两电流表构成回路，所以示数相等．答案：AD9．制作精密电阻时，为了消除在使用过程中，由于电流变化引起的自感现象，用电阻丝绕电阻时采用如下图所示的双线绕法，其依据的原理是( )A．电路中电流变化时，双线中的自感电动势互相抵消B．电路中电流变化时，双线中的自感电流互相抵消C．电路中电流变化时，双线产生的磁通量互相抵消D．由于两根导线相互平行，电流方向相反，所以电流变化互相抵消解析：双线绕法中两导线的电流方向相反，所以产生的磁场互相抵消．答案：C精美句子1、善思则能“从无字句处读书”。

人教版高中物理选修1-1 3.6 自感现象涡流同步练习一、选择题（共12题；）1. 为了测出自感线圈的直流电阻，可采用如图所示的电路.由于线圈自感系数很大，为了保护电表和各元件，在测量完毕后将电路解体时应该()A.首先断开开关S1B.首先断开开关S2C.首先拆除电源D.首先拆除安培表2. 一个自感系数很大的线圈，用如图所示的电路测量它的直流电阻，闭合电键S1与S2待稳定后．读出电压表与电流表的示数．下列说法正确的是（）①线圈电阻的测量值等于电压表示数与电流表示数的比值②线圈电阻的真实值小于电压表示数与电流表示数的比值③在测量完毕拆卸电路时，应先断开S1，后断开S2④在测量完毕拆卸电路时，应先断开S2后断开S l．A.①③B.①④C.②③D.②④3. 如图，电灯的灯丝电阻为2Ω，电池电动势为2V，内阻不计，线圈的自感系数很大．先合上电键K，稳定后突然断开K，则下列说法中正确的是（）A.若线圈电阻为零，电灯立即变暗再熄灭B.若线圈电阻为零，电灯会突然亮一下再熄灭C.若线圈电阻为4Ω，电灯会闪亮一下再熄灭，且电灯中电流方向与K断开前方向相反D.若线圈电阻为4Ω，电灯会立即变暗再熄灭，且电灯中电流方向与K断开前方向相同4. 如图所示，L1、L2、L3是完全相同的灯泡，L为直流电阻可忽略的自感线圈，开关S 原来接通，当开关S断开时，下面说法正确的是（电源内阻不计）（）A.L1闪亮一下后熄灭B.L2闪亮一下后恢复原来的亮度C.L3变暗一下后恢复原来的亮度D.L3闪亮一下后恢复原来的亮度5. 如图所示的电路中（）A.当开关S闭合时，灯A1立即发光，A2逐渐亮起来B.当开关S闭合时，灯A2立即发光，A1逐渐亮起来C.当开关S断开时，灯A1立即熄灭，A2逐渐熄灭D.当开关S断开时，灯A2立即熄灭，A1逐渐熄灭6. 如图所示，电路中电源的电动势为E、内电阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L1、L2、L3的亮度变化情况（）A.L1、L3两灯都变亮，L2灯变暗B.L1、L3两灯都变暗，L2灯变亮C.L1、L2两灯都变亮，L3灯变暗D.L1、L2两灯都变暗，L3灯变亮7. 如图所示，灯泡A、B与固定电阻的阻值均为R，L是带铁芯的理想线圈，电源的内阻不计．开关S1、S2均闭合且电路达到稳定．已知电路中的各种元件均在安全范围之内．下列判断中正确的是（）A.灯泡A中有电流通过，方向为a→bB.将S1断开的瞬间，灯泡A、B同时熄灭C.将S1断开的瞬间，通过灯泡A的电流最大值要比原来通过灯泡B的电流大D.将S2断开，电路达到稳定，灯泡A、B的亮度相同8. 如图所示，条形磁铁用细线悬挂在O点．O点正下方固定一个水平放置的铝线圈．让磁铁在同一竖直面内摆动．条形磁铁在完整摆动一次的过程中，下列说法中正确的是（）A.线圈内感应电流的方向改变4次B.磁铁始终受到感应电流磁场的斥力作用C.磁铁所受到的感应电流对它的作用力始终是阻力D.磁铁所受到的感应电流对它的作用力有时是阻力有时是动力9. 图中电感L的直流电阻为R，小灯泡的电阻也为R，两个相同的小量程电流表G1、G2的内阻不计．当开关S闭合，电路达到稳定后，电流表G1、G2的指针均偏向右侧（电流表的零刻度在表盘的中央）．则，（）A.开关断开后G1、G2的指针都立即回到零点B.开关断开后G1缓慢回到零点，G2立即左偏，偏后缓慢回到零点C.从闭合开关到电路稳定过程中两电流表示数变化情况完全相同D.从闭合开关到电路稳定过程中小灯泡先变亮然后变暗10. 如图所示，绕在铁芯上的线圈与电源、滑动变阻器和开关组成一闭合回路，在铁芯的右端套有一表面绝缘的铜环a，下列各种情况下铜环a中产生感应电流的是（）A.通电时，使滑动变阻器的滑片P匀速移动B.线圈中通以恒定的电流C.通电时，使滑动变阻器的滑片P加速移动D.将开关突然断开的瞬间11. 日光灯电路主要是由日光灯管、镇流器和起动器（起辉器）构成的，在日光灯正常工作的情况下，下列说法正确的是（）A.灯管点燃后，起动器的两个触片是分离的B.灯管点燃后，镇流器就没有用了C.镇流器的作用仅仅是在日光灯点燃时提供瞬时的高压D.镇流器的另一个作用是将交流电转换为直流电12. 如图所示电路，电感线圈L的自感系数足够大，其直流电阻忽略不计，L A、L B是两个相同的灯泡，设实验过程中灯泡均没有损坏，则下列说法正确的是（）A.S闭合瞬间，L A不亮，L B很亮B.S闭合瞬间，L A、L B同时亮，然后L A逐渐熄灭，L B变得更亮C.S断开瞬间，L A亮一下才逐渐熄灭，L B立即熄灭D.S断开瞬间，L A、L B都立即熄灭二、解答题（共3题；）如图所示，a、b灯分别标有“36V 40W”和“36V25W”，闭合电键，调节R，能使a、b 都正常发光．断开电键后重做实验，电键闭合后看到的现象是什么？稳定后哪只灯较亮？再断开电键，又将看到什么现象？一金属圆环用绝缘细绳悬挂，忽略空气阻力，圆环可做等幅摆动，若在圆环正下方放置一条形磁铁如图所示，圆环将如何运动．如图所示，一狭长的铜片能绕O点在纸面平面内摆动，有界的磁场其方向垂直纸面向里，铜片在摆动时受到较强的阻尼作用，很快就停止摆动．如果在铜片上开几个长缝，铜片可以在磁场中摆动较多的次数后才停止摆动，这是为什么？参考答案与试题解析人教版高中物理选修1-1 3.6 自感现象涡流同步练习一、选择题（共12题；）1.【答案】B【考点】自感现象的应用【解析】如果不先断开S2，当电感中电流发生很大变化时，会有很大的电流通过电压表，从而损坏电压表．【解答】若先断开开关S1或先拆去电流表或先拆去电阻R，由于L的自感作用都会使L和电压表组成回路，原先L中有较大的电流通过，现在这个电流将通过电压表，造成电表损坏，所以实验完毕应先断开开关S2，B符合题意．故答案为：B2.【答案】B【考点】自感现象和自感系数【解析】根据电阻测量的原理分析线圈电阻的测量值、真实值之间的关系；分别进行③④项操作都会发生自感现象，在电压表中有强电流流过时，发热过多，造成仪器烧坏．【解答】解：①根据电阻测量的原理可知，线圈电阻的测量值等于电压表示数与电流表示数的比值．故①正确；②以上的测量值由于是测量的线圈与电压表的并联的电阻值，所以测量值小于真实值．故②错误；③若先断开开关S1，由于L的自感作用都会使L和电压表组成回路，原先L中有较大的电流通过，现在这个电流将通过电压表，造成电表损坏，所以实验完毕应先断开开关S2．故③错误，④正确．故选：B3.【答案】B【考点】自感现象和自感系数【解析】断开K，线圈L将产生自感现象，且与电灯构成一闭合回路，通过电灯的电流向上，与断开前的电流方向相反，线圈直流电阻比灯泡大，断开前通过线圈是电流小于通过灯泡的电流．【解答】解：A、突然断开K，线圈将产生自感现象，且与电灯构成一闭合回路，此时通过电灯的电流向上，与断开前的电流方向相反；因线圈直流电阻比灯泡大，断开前通过线圈是电流小于通过灯泡的电流，即电灯会突然比原来暗一下再熄灭，B正确，A错误．C、断开S，线圈中电流将要减小，产生自感电动势，相当于电源，且与电灯构成一闭合回路，形成自感电流，根据楞次定律可知，此时通过电灯的电流向上，与断开前的电流方向相反；因线圈直流电阻比灯泡大，断开前通过线圈是电流小于通过灯泡的电流，即电灯会突然比原来暗一下再熄灭，故CD错误，故选：B．4.【答案】D【考点】自感现象和自感系数【解析】线圈在断开瞬间产生一感应电动势相当于电源，阻碍电流减小，从而即可求解．【解答】开关接通时L1被短路不亮断开瞬间由于线圈自感产生一电动势（相当于电源）与原来的电源串联，所以L3更亮而后恢复原来亮度，故C错误D正确；L2和L1串联后变得更暗，L1由不亮到亮不再熄灭，故AB错误。

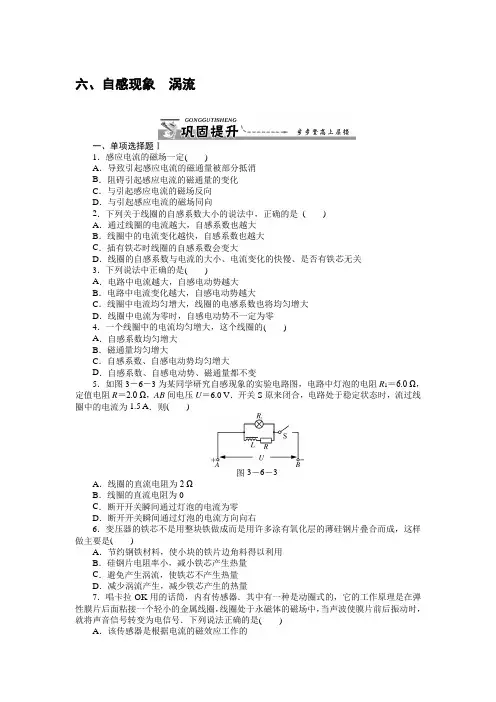

六、自感现象涡流一、单项选择题Ⅰ1．感应电流的磁场一定()A．导致引起感应电流的磁通量被部分抵消B．阻碍引起感应电流的磁通量的变化C．与引起感应电流的磁场反向D．与引起感应电流的磁场同向2．下列关于线圈的自感系数大小的说法中，正确的是()A．通过线圈的电流越大，自感系数也越大B．线圈中的电流变化越快，自感系数也越大C．插有铁芯时线圈的自感系数会变大D．线圈的自感系数与电流的大小、电流变化的快慢、是否有铁芯无关3．下列说法中正确的是()A．电路中电流越大，自感电动势越大B．电路中电流变化越大，自感电动势越大C．线圈中电流均匀增大，线圈的电感系数也将均匀增大D．线圈中电流为零时，自感电动势不一定为零4．一个线圈中的电流均匀增大，这个线圈的()A．自感系数均匀增大B．磁通量均匀增大C．自感系数、自感电动势均匀增大D．自感系数、自感电动势、磁通量都不变5．如图3－6－3为某同学研究自感现象的实验电路图，电路中灯泡的电阻R1＝6.0 Ω，定值电阻R＝2.0 Ω，AB间电压U＝6.0 V．开关S原来闭合，电路处于稳定状态时，流过线圈中的电流为1.5 A．则()图3－6－3A．线圈的直流电阻为2 ΩB．线圈的直流电阻为0C．断开开关瞬间通过灯泡的电流为零D．断开开关瞬间通过灯泡的电流方向向右6．变压器的铁芯不是用整块铁做成而是用许多涂有氧化层的薄硅钢片叠合而成，这样做主要是()A．节约钢铁材料，使小块的铁片边角料得以利用B．硅钢片电阻率小，减小铁芯产生热量C．避免产生涡流，使铁芯不产生热量D．减少涡流产生，减少铁芯产生的热量7．唱卡拉OK用的话筒，内有传感器．其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号．下列说法正确的是()A．该传感器是根据电流的磁效应工作的B．该传感器是根据电磁感应原理工作的C．膜片振动时，穿过金属线圈的磁通量不变D．膜片振动时，金属线圈中不会产生感应电动势8．如图3－6－4所示，开关S闭合且达到稳定时，小灯泡能正常发光．则当闭合S和断开S的瞬间能观察到的现象分别是()图3－6－4A．小灯泡慢慢变亮；小灯泡立即熄灭B．小灯泡立即变亮；小灯泡立即熄灭C．小灯泡慢慢变亮；小灯泡比原来更亮一下再慢慢熄灭D．小灯泡立即变亮；小灯泡比原来更亮一下再慢慢熄灭二、单项选择题Ⅱ9．吉他以其独特的魅力吸引了众多音乐爱好者，电吉他与普通吉他不同的地方是它的每一根琴弦下面安装了一种叫做“拾音器”的装置，能将琴弦的振动转化为电信号，电信号经扩音器放大，再经过扬声器就能播出优美音乐声．如图3－6－5是拾音器的结构示意图，多匝线圈置于永久磁铁与钢制的琴弦(电吉他不能使用尼龙弦)之间，当弦沿着线圈振动时，线圈中就会产生感应电流．关于感应电流，以下说法正确的是()图3－6－5A．琴弦振动时，线圈中产生的感应电流是恒定的B．琴弦振动时，线圈中产生的感应电流大小变化，方向不变C．琴弦振动时，线圈中产生的感应电流大小不变，方向变化D．琴弦振动时，线圈中产生的感应电流大小和方向都会发生变化10．如图3－6－6所示，L A和L B是两个相同的小灯泡，L是一个自感系数相当大的线圈，其电阻值与R相同．由于存在自感现象，在开关S闭合和断开时，灯L A和L B先后亮暗的顺序是()图3－6－6A．接通时，L A先达到最亮；断开时，L A后暗B．接通时，L B先达到最亮；断开时，L B后暗C．接通时，L A先达到最亮；断开时，L A先暗D．接通时，L B先达到最亮；断开时，L B先暗11．制作精密电阻时，为了消除在使用过程中，由于电流变化引起的自感现象，用电阻丝绕电阻时采用如图3－6－7所示的双线绕法，其道理是()图3－6－7A．电路中电流变化时，双线中的自感电动势互相抵消B．电路中电流变化时，双线中的自感电流互相抵消C．电路中电流变化时，双线产生的磁通量互相抵消D．以上说法都不正确12．如图3－6－8所示的电路中，电阻R和自感L的值都较大，L1、L2是完全相同的灯泡，当开关S闭合时，下面所述的情况中正确的是()图3－6－8A．L1比L2先亮，然后L1熄灭B．L2比L1先亮，然后L1逐渐变亮C．L1、L2一起亮，然后L1熄灭D．L1、L2一起亮，然后L2熄灭三、多项选择题13．如图3－6－9所示，L A和L B是规格相同的电灯，L是自感系数较大的线圈．当S1闭合、S2断开且电路稳定时，L A、L B亮度相同．再闭合S2，待电路稳定后将S1断开．断开瞬间，下列说法中正确的是()图3－6－9A．L B灯立即熄灭B．L A灯将比原来更亮一些后再熄灭C．有电流通过L B灯，方向为c→dD．有电流通过L A灯，方向为b→a14．如图3－6－10甲是录音机的录音电路原理图，乙是研究自感现象的实验电路图，丙是光电传感的火灾报警器的部分电路图，丁是电容式话筒的电路原理图，下列说法正确的是()图3－6－10A．甲图中录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场B．乙图电路开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花C．丙图电路中，当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化D．丁图电路中，根据电磁感应的原理，声波的振动会在电路中产生变化的电流15．如图3－6－11所示，L A、L B是完全相同的两个小灯泡，L为自感系数很大的线圈，其直流电阻远小于灯泡电阻．闭合开关S，电路稳定时，L B灯恰能正常发光，则()图3－6－11A．开关S闭合的瞬间，L A比L B先发光，随后L B灯变亮B．闭合开关S，电路稳定时，L A灯熄灭C．断开开关S的瞬间，L A灯灯丝可能被烧断D．断开开关S的瞬间，L B灯立即熄灭16．如图3－6－12所示电路中，自感系数较大的线圈L的直流电阻不计，下列操作中能使电容器C的A板带正电的是()图3－6－12A．S闭合的瞬间B．S断开的瞬间C．S闭合，电路稳定后D．S闭合，向右迅速移动滑动变阻器触头17．如图3－6－13所示电路中，L为电感线圈，L B为灯泡，交流电压表和电流表为理想电表，交流电源为我国居民家用照明电路电源，下列说法正确的是()图3－6－13A．电压表和电流表的读数在不断变化B．电压表的读数为220 VC．若只将电源频率变为100 Hz，灯泡将变暗D．若将电感线圈换成电容器，灯泡将熄灭18．电磁炉是利用涡流加热的．它利用交变电流通过线圈产生变化磁场，当磁场内的磁感线通过锅底时，即会产生无数小涡流，使锅体本身高速发热，从而达到烹饪食物的目的．因此，下列的锅类或容器中，不适用于电磁炉的是()A．煮中药的瓦罐B．不锈钢C．平底铸铁炒锅D．塑料盆。
