DCS与现场总线技术第一章概论

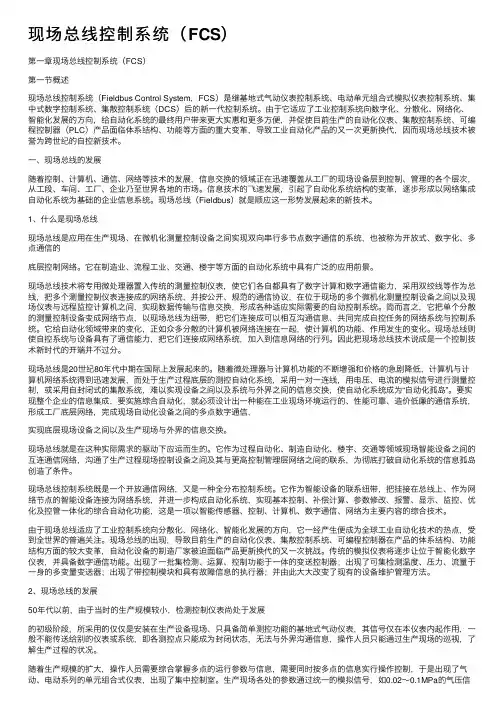

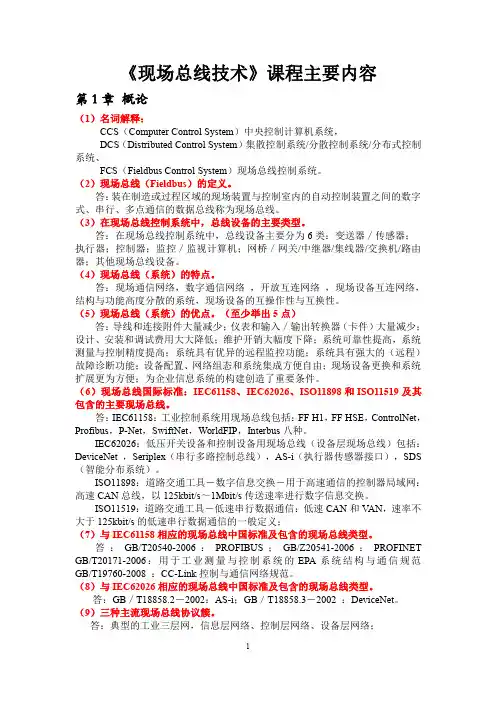

现场总线控制系统（FCS）第⼀章现场总线控制系统（FCS）第⼀节概述现场总线控制系统（Fieldbus Control System，FCS）是继基地式⽓动仪表控制系统、电动单元组合式模拟仪表控制系统、集中式数字控制系统、集散控制系统（DCS）后的新⼀代控制系统。

由于它适应了⼯业控制系统向数字化、分散化、⽹络化、智能化发展的⽅向，给⾃动化系统的最终⽤户带来更⼤实惠和更多⽅便，并促使⽬前⽣产的⾃动化仪表、集散控制系统、可编程控制器（PLC）产品⾯临体系结构、功能等⽅⾯的重⼤变⾰，导致⼯业⾃动化产品的⼜⼀次更新换代，因⽽现场总线技术被誉为跨世纪的⾃控新技术。

⼀、现场总线的发展随着控制、计算机、通信、⽹络等技术的发展，信息交换的领域正在迅速覆盖从⼯⼚的现场设备层到控制、管理的各个层次，从⼯段、车间、⼯⼚、企业乃⾄世界各地的市场。

信息技术的飞速发展，引起了⾃动化系统结构的变⾰，逐步形成以⽹络集成⾃动化系统为基础的企业信息系统。

现场总线（Fieldbus）就是顺应这⼀形势发展起来的新技术。

1、什么是现场总线现场总线是应⽤在⽣产现场、在微机化测量控制设备之间实现双向串⾏多节点数字通信的系统，也被称为开放式、数字化、多点通信的底层控制⽹络。

它在制造业、流程⼯业、交通、楼宇等⽅⾯的⾃动化系统中具有⼴泛的应⽤前景。

现场总线技术将专⽤微处理器置⼊传统的测量控制仪表，使它们各⾃都具有了数字计算和数字通信能⼒，采⽤双绞线等作为总线，把多个测量控制仪表连接成的⽹络系统，并按公开、规范的通信协议，在位于现场的多个微机化测量控制设备之间以及现场仪表与远程监控计算机之间，实现数据传输与信息交换，形成各种适应实际需要的⾃动控制系统。

简⽽⾔之，它把单个分散的测量控制设备变成⽹络节点，以现场总线为纽带，把它们连接成可以相互沟通信息、共同完成⾃控任务的⽹络系统与控制系统。

它给⾃动化领域带来的变化，正如众多分散的计算机被⽹络连接在⼀起，使计算机的功能、作⽤发⽣的变化。

现场总线课后答案第一章现场总线技术概述1.自动控制系统的发展经历了哪几个阶段？大致经历了四个发展阶段，具体如下：20世纪50年代以前是模拟仪表控制系统；直接数字控制系统；70年代中期出现集散控制系统；90年代后期现场总线控制系统。

2.DCS控制系统的结构包括哪几部分？包括三部分：分散过程控制装置部分，操作管理装置部分，通信系统部分3.现场总线的基本定义？现场总线(Fieldbus)：是用于过程自动化或制造自动化中的，实现智能化现场设备（例如，变送器、执行器、控制器)与高层设备(例如主机、网关、人机接口设备)之间互联的，全数字、串行、双向的通信系统。

5.现场总线控制系统的技术特点。

1.开放性；2.全数字化；3.双向通信；4.互可操作性与互用性；5.现场设备的智能化与功能自治性6.系统结构的高度分散性7.对现场环境的适应性6. FCS相对于DCS具有哪些优越性？1．FCS实现全数字化通信2．FCS实现彻底的全分散式控制3．FCS实现不同厂商产品互联、互操作4．FCS增强系统的可靠性、可维护性5．FCS降低系统工程成本7.分析现场总线的现状，展望其发展前景。

第二章数据通信基础与网络互联1.何谓现场总线的主设备、从设备？可在总线上发起信息传输的设备叫做“总线主设备”，又称命令者。

不能在总线上主动发起通信、只能挂接在总线上、对总线信息进行接收查询的设备称为总线从设备(bus slaver)，也称基本设备。

2.总线操作过程的内容是什么？总线上命令者与响应者之间的连结→数据传送→脱开，这一操作序列称为一次总线“交易”(transaction)，或者叫做一次总线操作。

3.寻址方式有几种？物理寻址逻辑寻址广播寻址4.通信系统由哪几部分组成?各自具有什么功能?通信系统是传递信息所需的一切技术设备的总和。

它一般由信息源和信息接收者，发送、接收设备，传输媒介几部分组成。

信息源和接收者是信息的产生者和使用者发送设备的基本功能是将信息源和传输媒介匹配起来，即将信息源产生的消息信号经过编码，并变换为便于传送的信号形式，送往传输媒介。

本答案仅供参考。

第1章绪论什么是过程计算机控制系统它由哪几部分组成通过具体示例说明。

答：它是指由被控对象、测量变送装置、计算机和执行装置构成，以实现生产过程闭环控制的系统，它综合了计算机过程控制和生产工艺过程。

例如温度控制系统。

计算机控制工业生产过程有哪些种类型答：计算机控制工业生产过程一般有五种类型：操作指导控制系统；直接数字控制系统；监督控制系统；集散控制系统；现场总线控制系统。

计算机控制系统的硬件一般有哪几大主要组成部分各部分是怎样互相联系的其中过程通道有几种基本类型它们在系统中起什么作用答：计算机控制系统的硬件一般包括：主机、外部设备、过程输入输出设备。

两个过程通道，一个是输入通道，另一个为输出过程通道。

输入过程通道包括：A/D通道----把模拟信号转换成数字信号后再输入；DI通道-----直接输入开关量信号或数字量信号。

输出过程通道包括：D/A通道----把数字信号转换成模拟信号后再输出；DO通道-----直接输出开关量信号或数字量信号。

直接数字控制系统的硬件由哪几部分组成答：直接数字控制系统的硬件主要有计算机（主机）、过程输入输出通道、操作台和计算机辅助设备组成。

如下图所示。

数字PID 控制算法有几种形式各有什么特点答：数字PID 控制算法有位置式、增量式、速度式三种形式。

PID 位置式根据偏差计算阀门的位置，PID 增量式根据偏差计算阀门的变化；PID 速度式根据偏差变化程度计算阀门的变化。

试推导计算机控制系统PI 控制算法的位置式、增量式和速度式。

答：模拟PI 控制算法为])(1)([)(0⎰+=tI p dt t e T t e k t u 其中，p k ----比例增益I T ----积分时间常数在采样周期相当短暂时，用矩形法近似代替积分项∑⎰=≈ki t i Te dt t e 00)()(，其中T 为采样周期，k 为采样序号。

PI 位置式算法为：x k i I p ui e k k e k k u ++=∑=0)()()(PI 增量式算法为：)()()(k e k k e k k u I p +=∆∆PI 速度式算法为：Tk e k T k e k T k u k v I p )()()()(+==∆∆ 其中，x u -----偏差（它是初始阀门位置）)(k u ∆---第k 次输出的偏差校正值)(k e ∆---第k 次采样值的偏差校正值试推导计算机控制系统PD 控制算法的位置式、增量式和速度式。

DCS技术和现场总线技术的结合摘要：本文从现场总线技术与DCS系统的概念入手，分析现场总线技术和DCS系统的特点，再结合两者的在实际中的应用，从中了解到两者之间的内在联系，发现两者在将来的发展是一个统一的整体，DCS系统中必然用到现场总线技术，现场总线技术也将依附与DCS系统中。

最后得出DCS系统和现场总线控制系统结合发展的结论。

现场总线的概念根据国际电工委员会IEC61158标准的定义，现场总线是指应用在制造过程区域现场装置和控制室内自动控制装置之间的包括数字式、多点、串行通信的数据总线，即工业数据总线。

是开放式、数字化、多点通信的底层通信网络。

以现场总线为技术核心的工业控制系统，称为现场总线控制系统FCS（Fieldbus Control System），它是自20世纪80年代末发展起来的新型网络集成式全分布控制系统。

其中，现场总线系统一般被称为第五代控制系统。

第一代控制系统为50年代前的气动信号控制系统PCS，第二代为4~20mA等电动模拟信号控制系统，第三代为数字计算机集中式控制系统，第四代为70年代中期以来的集散式分布控制系统DCS。

DCS的概念DCS即所谓分布式控制系统，或称之为集散系统，是相对于集中控制系统而言的一种非常成熟的计算机控制系统，它是集中式控制系统的基础上发展、演变而来的。

1995年国际标准化组织（ISO）定义：DCS系统式一类满足大型工业生产和日益复杂的过程控制要求，从综合自动化角度出发，按功能集散，管理集中的原则构思，具有高度可靠性指标，将微处理技术、数字通讯技术、人机接口技术相结合，用于采集、过程控制和生产管理的综合控制系统。

生产发展的需要，电子技术、计算机技术的发展，最早的基于大型机的直接数字控制技术即DDC技术，集中管理，集中控制，这些都促进了DCS技术的发展。

现场总线技术的特点现场总线技术具有系统的开放性，互可操作性与互用性，现场设备的智能化与功能自治性，系统结构的高度分散性以及对现场环境的适应性等。
