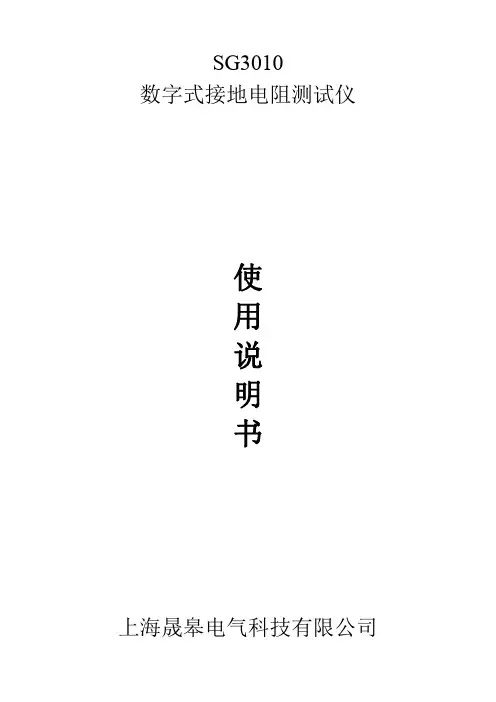

SG3010数字式接地电阻测试仪使用说明书上海晟皋电气科技有限公司目录一．安全规则及注意事项 (2)二．简介 (2)三．量程及精度 (3)四．技术规格 (3)五．仪表结构 (4)六．测量原理 (5)七．功能速查 (5)八．操作方法 (6)1．开关机 (6)2．电池电压检查 (6)3．接地电压测量 (6)4．线阻校验 (6)5．接地电阻精密测量 (7)6．简易法测量接地电阻 (7)7．背光控制 (8)8．报警设置 (8)9．数据锁定/存储 (8)10．数据查阅/删除 (9)九．电池说明 (9)十．装箱单 (10)一.安全规则及注意事项感谢您购买了本公司数字式接地电阻测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的安全规则及注意事项。
任何情况下，使用本仪表应特别注意安全。
●本仪表根据IEC61010安全规格进行设计、生产、检验。
●任何情况下，使用本仪表应特别注意安全。
●测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。
●注意本仪表机身的标贴文字及符号。
●使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
●测量过程中，严禁接触裸露导体及正在测量的回路。
●确认导线的连接插头已紧密地插入仪表接口内。
●请勿在测试端与接口之间施加超过600V的交流电压或直流电压，否则可能损坏仪表。
●请勿在易燃性场所测量，火花可能引起爆炸。
●仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
●请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
●给仪表更换电池时，请确认测试线已移离仪表，仪表处于关机状态。
●仪表显示电池电压低符号“”，应及时更换电池。
●注意本仪表所规定的测量范围及使用环境。
●使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
●由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有●全操作。
目录一.SiteMaster介绍.................................. 错误!未指定书签。
1.1简介........................................ 错误!未指定书签。
1.2性能指标................................. 错误!未指定书签。
1。
3维护事项................................... 错误!未指定书签。
1.4校准........................................ 错误!未指定书签。
1.5年检..................................... 错误!未指定书签。
二、。
开始......................................... 错误!未指定书签。
2.1．给新电池充电 .............................. 错误!未指定书签。
2。
2．给NIMH电池放电 .......................... 错误!未指定书签。
2。
3．电池寿命 ................................. 错误!未指定书签。
2。
4．处理电池注意事项 ......................... 错误!未指定书签。
三.功能和操作...................................... 错误!未指定书签。
3.1．简介 ...................................... 错误!未指定书签。
3.2．前面板 .................................... 错误!未指定书签。
3.3．测试连接头面板 ............................ 错误!未指定书签。
3。
4按键（硬键).............................. 错误!未指定书签。
310相位匝比测试仪使用注意事项310相位匝比测试仪有许多设计上的问题，使用测试过程中应注意，其操作说明书读来非常累人，并有很多内容没有给予说明。
配合测试治具进行1.功能键START1.1当按一下此键：INT灯亮，测试仪自动(有时间间隔)转换绕组检测。
例：次级有五个绕组，从NS1开始检测，过几秒钟自动进入下一绕组NS2……至NS5结束，显示结果看测试治具的灯；1.1.1当按一下此键：EXT/MAN灯亮，该功能非自动测试，为单次触发，即按一下START测试从NS1、再按一下START测试进入NS2……同样方法至结束；1.1.2该功能便于观察显示窗，查看每个测试绕组的实际数据；1.2进行相位测试判定，应注意VOLT电压不能设定得太高，不要大于2V。
[在实际测试中己碰到误判现象。
如测型号T006变压器，该变压器次级有6个绕组，连接好冶具跳线后，测其相位，当VOLT 电压为6.5V时，NS6相位不良灯亮。
当电压改设成5V时也一样…后改设成1V，使用一直正常]；1.3在自动测试，对多绕组尤其绕组结构在外层的绕组，离初级绕组相对远些，耦合系数降低，测试过程中会误判定不合格。
为此，可用单机给予确认是否为合格品；1.4主机与测试冶具连接的25芯公对公连接线其长度最好不要超过一米。
不配合测试治具2．当单机使用：前面板“TOTAL”和“RA TIO”的NO.GO红色灯一直亮，这是正常现象；2.1当单机(不配合测试治具)使用：前面板“START”按键不起作用，也就是不必使用；3.PHASE(相位或称同名端)：测试时，如为同名端：IN绿色灯亮、OUT红色不亮；反之，IN绿色灯不亮、OUT红色灯亮，说明被测绕组反向。
即被测线圈绕组的头尾，与输入绕组的头尾相反(或该绕组在绕制时，反方向绕制)。
美国meggerTTR310变压器三相变比测试仪美国meggerTTR310变压器三相变比测试仪美国meggerTTR310变压器三相变比测试仪变压器变比测试仪，是专用于变压器变压比测试的仪器，该仪器电路设计精巧，思路独特，使得其性能优越，功能完善，体积小，重量轻。
该仪器内部采用电子式标准互感器作为测量基准，保证测量精度长期稳定可靠，该仪器具有全自动测量功能，无需设置任何参数即可自动完成三相变比的测量。
变压器变比测试仪接线及注意事项：1．使用仪器时请按本使用说明书接线和操作。
2．接地端子或电源线中的接地端应就近可靠接地。
3．接线时请注意高压侧和低压侧引线不能接反。
4．请注意高压侧有黄、绿、红三色测试线分别对应变压器的A、B、C接线端，低压侧有黄、绿、红三色测试线分别对应变压器的a、b、c接线端，不要接错。
对于单相变压器的测量，使用高压侧A、B和低压侧a、b测试夹。
5．测试前请输入正确设置参数，组别标号和被测变压器必须一致，如不能确定，可使用组别分析或自动测量功能。
6．在测试菜单中“普通型”指一般Y/y、Y/d、D/d、D/y普通联接组变压器，菜单选择和被测变压器必须一致。
7．若不输入额定变比，测试结果可正确显示被测变比值，误差不正确。
变压器变比测试仪主要功能与特点：1．全自动变比测量功能，无需设置任何参数即可自动完成三相变比、和组别标号的测量，轻松操作，一按即可。
2．可自动测量、三相连续测量、单相测量变压器变压比，并可计算变比误差。
3．可测量Y/y、Y/d、D/y、D/d等各种联结组别的变压器。
4．可测量变压器组别标号，尤其适用于未知组别变压器测量。
5．完善的保护功能，具有定量输出过载保护及过电压保护。
6．在激磁电流较大时可自动降低输出电压，以适应低额定电压和大激磁电流的变压器。
7．自动跟踪测量有载开关分接位置，无需重复输入参数。
8．体积小，重量轻，测量准确，速度快。
9．可存储或打印全部测量结果，本仪器内置不掉电存储器和微型打印机，可长期保存测量数据并可随时查阅和打印。

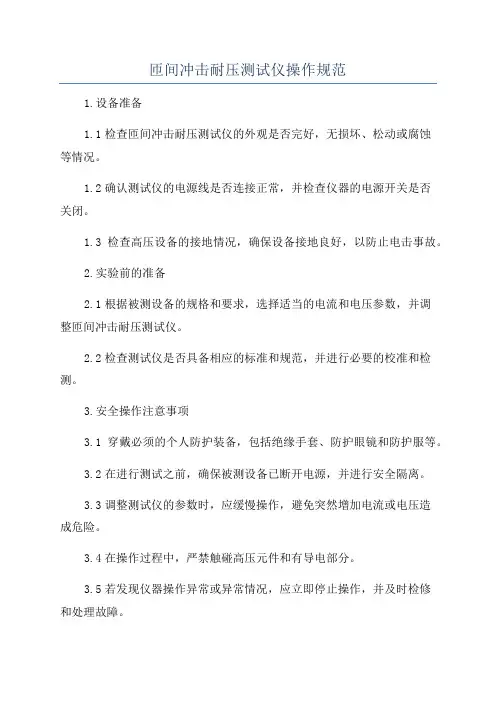

匝间冲击耐压测试仪操作规范1.设备准备1.1检查匝间冲击耐压测试仪的外观是否完好，无损坏、松动或腐蚀等情况。
1.2确认测试仪的电源线是否连接正常，并检查仪器的电源开关是否关闭。
1.3检查高压设备的接地情况，确保设备接地良好，以防止电击事故。
2.实验前的准备2.1根据被测设备的规格和要求，选择适当的电流和电压参数，并调整匝间冲击耐压测试仪。
2.2检查测试仪是否具备相应的标准和规范，并进行必要的校准和检测。
3.安全操作注意事项3.1穿戴必须的个人防护装备，包括绝缘手套、防护眼镜和防护服等。
3.2在进行测试之前，确保被测设备已断开电源，并进行安全隔离。
3.3调整测试仪的参数时，应缓慢操作，避免突然增加电流或电压造成危险。
3.4在操作过程中，严禁触碰高压元件和有导电部分。
3.5若发现仪器操作异常或异常情况，应立即停止操作，并及时检修和处理故障。
4.实验操作步骤4.1打开匝间冲击耐压测试仪的电源开关。
4.2将被测设备的线缆连接到测试仪的相应接口。
4.3根据实验要求，选择适当的测试模式和参数，并进行设置。
4.4在操作面板上设置好测试时间和电流/电压数值，并确认设置正确后，按下开始按钮，启动测试。
4.5在测试过程中，仔细观察测试数据和仪器显示情况，确保测试的稳定性和准确性。
4.6当测试时间到达或测试结果满足要求时，立即停止测试，并断开被测设备的电源。
5.实验结果和记录5.1根据实验要求，记录测试结果，包括电流、电压、时间和测试情况等。
5.2对于不合格的测试结果，应及时进行分析，并采取相应的措施进行改进。
5.3保存测试数据和记录，并按程序要求进行归档和备份。
6.仪器维护与保养6.1每次使用完毕后，应将匝间冲击耐压测试仪的电源开关关闭，并拔掉电源插头。
6.2定期对测试仪进行维护和保养，包括清洁仪器表面、检查电线和连接器是否良好等。
7.应急情况处理7.1在发生意外事故或紧急情况时，应立即按照应急处理程序进行应急停机，并尽快采取相应的措施进行处理。
如何使用变比测试仪进行测试
变比测试仪是一种交流低压测试，有助于找出高压绕组与所有其他空载
绕组的比率。
它是一种单相和三相变压器测试，可用于测量单相和三相分布
中的励磁电流、匝数比和绕组极性。
实际上，它可以逐相测试电流、电位以
及分接变压器。
首先，匝数比测试仪是一种用于对每个绕组的每个抽头进行
测试以及测量绕组之间的匝数比的设备。
最有可能的是，这些比率测量可以在应通过将感应读取电压除以施加电压
值来计算的整个抽头位置中进行。
但是，这种变比测试是专门针对三相变压
器进行的，但可以使用三相匝数比测试仪一次进行一次，直到完成所有三相
变比测量。
通常，匝数比测试可以用变比测试仪采用以下方式，包括：
1. 隔离设备，对所有进出线电缆进行接地工作。
2. 将 H 的三相测试线连接到一端，并确保它正确地对齐线路。
3. 现在，你把另一端的X的三相测试连接起来，看看它是否对线。
4. 将所有 H1、H2、H3 测试连接到相应的 H1、H2、H3 变压器套管或端子。
如果存在 H0 端子或套管，您可以连接 H0 测试线。
5. 之后将X1、X2、X3 表笔分别连接到X1、X2、X3 变压器套管或端子上，
并同时连接X0。
6. 测量所有分接位置的匝数比。
7. 确认测量比例在计算比例的 0.5% 以内。
精品资料欢迎下载。
∙关于变压器相位匝比测试的几个技术问题∙标签：测试仪器分类：变压器|磁技术更新日期：2009-04-02 09:17∙高频变压器一般是多绕组器件，组间相对耦合及相位关系要求准确。
变压器相位匝比仪(GKT310)以及综合测试仪(GKT3259)能客观地反映这些参数，仪器电压驱动范围大，能多组扫描测试，对高频变压器样品分析、研发、及批量生产检测起到有效的作用。
几个技术问题解释一. 耦合系数耦合系数反映变压器绕组间耦合程度，有些资料称为绕组间互感系数，理想变压器耦合系数等于1，实际变压器小于1。
二．高频变压器对耦合及相位的具体要求高频变压器绕组多，绕组间相位关系要求准确，耦合程度应控制在一定范围内，并不是越大越好。
开关电源有正向激励和反向激励两种方式，反向激励电源变压器要求磁芯有一定气隙，两种激励电源对变压器有不同的要求。
激励绕组，取样绕组和主绕组要求有固定的位置，这和电源设计的综合分析有关，一旦综合设计完成，变压器绕组的相对位置耦合系数也就有一定要求。
变压器生产厂商应注意：磁芯材质、气隙大小，绕组的匝数相对位置、绕组绕线的松紧、等等因素，GKT310匝比仪及GKT3259综合测试仪能较好地反映这些问题。
圈数相同的绕组在变压器磁路中由于工艺不同，感应电压有不同的值：1.双线并绕，感应电压接近理论值2.变压器磁芯无气隙，感应电压接近理论值3.绕组接近气隙，感应电压小；绕组离气隙远一点，感应电压大，耦合系数接近1三．310相位匝比仪的几种测量模式※ Np任意设定毫无意义，一定要设定变压器实际初级Np匝数，310匝比仪以及3259综合测试仪是一种精密的对比型分析仪器，要求样品绝对无误，设置样品实际中心值，合理设置允许偏差值，批量生产就不会差错。
任何科技都有局限性，匝比仪及综合测试仪无法判断磁芯材质、电磁线材质、及绕组间耐压绝缘要求。
使用过程中过分强调测到实际次级匝数会走入误区，如用匝比仪或综合测试仪测量变压器，测到某一绕组是1.5匝，实际绕制中要么1匝，要么2匝，不可能绕出1.5 匝。

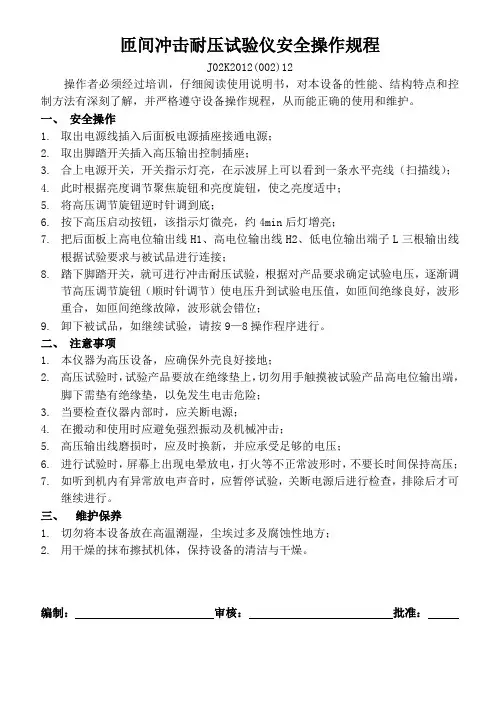

匝间冲击耐压试验仪安全操作规程J02K2012(002)12操作者必须经过培训，仔细阅读使用说明书，对本设备的性能、结构特点和控制方法有深刻了解，并严格遵守设备操作规程，从而能正确的使用和维护。
一、安全操作1.取出电源线插入后面板电源插座接通电源；2.取出脚踏开关插入高压输出控制插座；3.合上电源开关，开关指示灯亮，在示波屏上可以看到一条水平亮线（扫描线）；4.此时根据亮度调节聚焦旋钮和亮度旋钮，使之亮度适中；5.将高压调节旋钮逆时针调到底；6.按下高压启动按钮，该指示灯微亮，约4min后灯增亮；7.把后面板上高电位输出线H1、高电位输出线H2、低电位输出端子L三根输出线根据试验要求与被试品进行连接；8.踏下脚踏开关，就可进行冲击耐压试验，根据对产品要求确定试验电压，逐渐调节高压调节旋钮（顺时针调节）使电压升到试验电压值，如匝间绝缘良好，波形重合，如匝间绝缘故障，波形就会错位；9.卸下被试品，如继续试验，请按9—8操作程序进行。
二、注意事项1.本仪器为高压设备，应确保外壳良好接地；2.高压试验时，试验产品要放在绝缘垫上，切勿用手触摸被试验产品高电位输出端，脚下需垫有绝缘垫，以免发生电击危险；3.当要检查仪器内部时，应关断电源；4.在搬动和使用时应避免强烈振动及机械冲击；5.高压输出线磨损时，应及时换新，并应承受足够的电压；6.进行试验时，屏幕上出现电晕放电，打火等不正常波形时，不要长时间保持高压；7.如听到机内有异常放电声音时，应暂停试验，关断电源后进行检查，排除后才可继续进行。
三、维护保养1.切勿将本设备放在高温潮湿，尘埃过多及腐蚀性地方；2.用干燥的抹布擦拭机体，保持设备的清洁与干燥。
编制：审核：批准：。

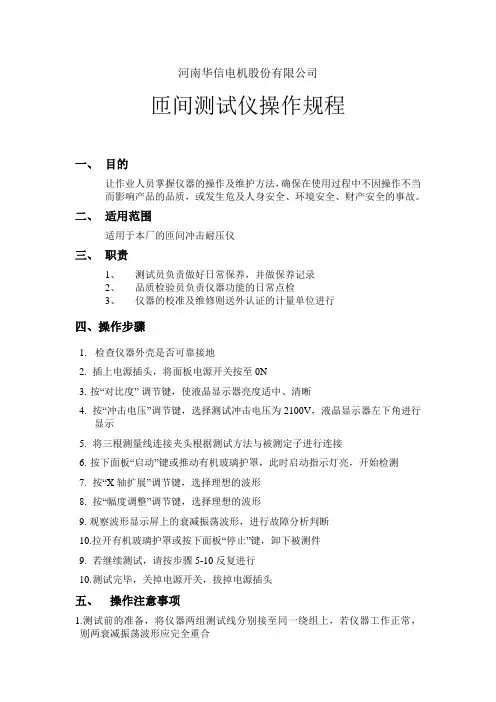

河南华信电机股份有限公司匝间测试仪操作规程一、目的让作业人员掌握仪器的操作及维护方法，确保在使用过程中不因操作不当而影响产品的品质，或发生危及人身安全、环境安全、财产安全的事故。
二、适用范围适用于本厂的匝间冲击耐压仪三、职责1、测试员负责做好日常保养，并做保养记录2、品质检验员负责仪器功能的日常点检3、仪器的校准及维修则送外认证的计量单位进行四、操作步骤1.检查仪器外壳是否可靠接地2.插上电源插头，将面板电源开关按至0N3.按“对比度”调节键，使液晶显示器亮度适中、清晰4.按“冲击电压”调节键，选择测试冲击电压为2100V，液晶显示器左下角进行显示5.将三根测量线连接夹头根据测试方法与被测定子进行连接6.按下面板“启动”键或推动有机玻璃护罩，此时启动指示灯亮，开始检测7.按“X轴扩展”调节键，选择理想的波形8.按“幅度调整”调节键，选择理想的波形9. 观察波形显示屏上的衰减振荡波形，进行故障分析判断10.拉开有机玻璃护罩或按下面板“停止”键，卸下被测件9.若继续测试，请按步骤5-10反复进行10.测试完毕，关掉电源开关，拔掉电源插头五、操作注意事项1.测试前的准备，将仪器两组测试线分别接至同一绕组上，若仪器工作正常，则两衰减振荡波形应完全重合2．当对单组线圈进行耐压测试使用时，为了峰值电压的准确显示和观察方便，将两高压测试端短接后再进行测试3．测试时，波形显示上出现电晕放电，打火等不正常波形时，应停止继续测试，不要长时间保持高压4．当听到机内有异常声音，或闻到异味及出现其它异常现象时，应停止测试，由专业技术人员排除故障后才可继续进行六、安全注意事项1.在对仪器进行操作前，首先应详细阅读使用说明书，或在技术人员的指导下进行操作2.仪器内有高压，非专业技术人员请勿打开机箱3.仪器开机前应检查其外壳是否可靠接地4.本仪器为高压设备，切勿放在高温潮湿，尘埃过多及有腐蚀性的地方5.若高压输出线磨损，则及时更新，并有足够的耐压绝缘编制：审核：批准：。
物理实验技术中相位测量的技巧与注意事项引言：相位测量是物理实验中常见的重要操作，它在光学、电子学、无线通信等领域都有广泛的应用。
相位测量的精度和准确性对实验结果的可靠性具有决定性的影响。
本文将介绍一些关于相位测量的技巧和注意事项，以帮助读者提高实验操作技能。
一、相位测量的基本原理相位是指波动物理量在某一特定时刻的相对状态，包括角度和时间两个方面。
在物理实验中，相位测量一般涉及到信号的频率、幅度和相位等参数。
相位测量的基本原理是通过实验设计和仪器设置，准确地获取波动信号的角度差或时间差。
二、选择合适的测量方法在相位测量中，根据实验需要和测量环境的限制，可以选择合适的测量方法。
一种常见的方法是采用干涉测量技术，通过干涉效应来测量相位差。
例如，杨氏双缝干涉实验可以通过测量干涉条纹的移动来得到相位差的信息。
另一种方法是采用锁相放大器，它可以从复杂的干扰信号中提取出感兴趣的相位信息。
三、减小系统误差在相位测量中，系统误差是常见的问题，因为仪器和环境的影响可能导致测量结果的偏差。
为了减小系统误差，需要注意以下几点：1. 温度控制：温度的变化会引起光纤的长度和相位的变化，因此在测量过程中应尽量保持稳定的温度环境。
2. 电磁干扰：电子设备的操作可能产生电磁干扰，这将影响到测量的精度。
因此，要尽量避免电磁干扰源的存在，或者采取屏蔽措施。
3. 仪器校准：在进行相位测量前，应对仪器进行校准，确保其准确度和稳定性。
校准的方法包括使用标准信号源、期望值比对等。
四、提高测量精度的技巧为了提高相位测量的精度，可以采用以下几种技巧：1. 增大信号幅度：信号的幅度越大，相位测量的精度也会提高。
因此，在测量之前可以通过增大信号源的输出功率或者使用放大器来增强信号幅度。
2. 采样率和带宽：在数字相位测量中，采样率和带宽对测量结果有重要影响。
为了获得准确的相位信息，需要选择合适的采样率和带宽。
3. 降噪处理：降低信号中的噪声可以提高相位测量的准确性。
匝间耐压仪安全操作规程1目的：正确指导匝间耐压仪的操作、使用、维护保养。
2范围：本规程适用于本公司过程使用匝间耐压仪的操作。
3检查：3.1检查仪器外壳是否可靠接地。
3.2检查高压调节是否为最小值。
3.3检查高压线是否完好。
3.4检查总控开关是否处在断开〔OFF〕位值。
4开机：4.1插上电源插头。
4.2翻开电源开关〔ON〕。
此时预热指示灯微亮，显示屏出现扫描线。
4.3调节面板旋钮，使扫描线的位置、亮度适中，清晰。
4.4仪器预热至预热指示亮。
4.5按下总控制键〔ON〕，选择控制方式并按下相应开关〔手控、脚控〕。
4.6按下相应控制开关，调节高压旋钮至所需要的高压。
4.4断开总控制键，在H2与地线之间连接标准线圈。
5标准线圈确实定5.1跟据要检测的线圈的标称参数绕制叁个样品。
标识A、B、C。
5.2检测线圈匝数是否符合标称值，电阻是否符合标准。
5.3将H1与H2短接，分别将A、B、C连接在仪器上，观查其波形〔仪器只显示一组波形〕是否与图6-1的标准波相似。
5.4将H1与H2断开，分别以A、B、C作为标准线圈，将其余两个线圈的波形与之相比拟，如果有一组的波完全重合，那么该组的两个线圈设为标准线圈。
5.5标准线圈在每次测试线圈前重新检验一次，以保证测试的准确。
6测试6.1在H1与地线之间连要接测试线圈。
6.2按下总控制键。
6.3按下控制开关，并观查波形，判断产品是否合格。
6.4断开控制开关，取下测试线圈。
6.5重复5.1、5.3、5.4测试其它线圈。
7测试波形判别7.1正常波形假设测试的波形与标准线圈的波形完全重合，那么测试线圈合格。
如图6-1。
7.2故障波形7.2.1匝数不同或匝间绝缘有故障。
假设测试波形与参照波形不符，那么被测线圈匝数或匝间绝缘有故障。
7.2.2被测产品断线。
假设被测线圈绕组断线，即开路。
显示的波形呈现一条弧线。
如图6-3：7.2.3被测产品完全短路。
假设被测线圈完全短路，那么显示的波形为一条直线8测试方法在测试的过程中，可跟据需要调节某扩展或Y增幅，经增加测试灵敏度。
前言欢迎惠顾:衷心感谢您选用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。
使用本产品前，请仔细阅读本说明书，并妥善保存以备今后使用参考。
如果您在使用过程中有疑问，请及时联系本公司。
关于本仪器:在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前，根据国家电力部的预防性试验规程，要求对运行的变压器进行匝数比或电压比测试，以检查变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行。
本仪器（B型）输出电压采用三相电源，测试速度快。
仪器采用先进的A/D技术，量程范围宽；高速单片机为核心处理器，测试快；中文菜单显示，全面提高人性化和智能化，仪器可选配RS232C串口和USB来与计算机联机，实现对仪器的远程控制和数据结果的智能分析。
一次完成三相变比测试，测试速度快、准确度高、保护功能完善。
安全方面：1、仪器使用时应可靠接地。
2、仪器最高输出电压AC160V，应注意安全，防止触电。
3、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。
4、高、低压电缆不要接反。
测试过程中不能将测试引线互相短路或接地，5、单相测量时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。
6、本仪器户内外均可使用，但应避免在雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等恶劣环境下使用，避免剧烈振动。
１主要特点1）可进行各种单相、三相、Z型、铁道变压器等常用变压器及的变比测试及误差计算。
测试量程宽。
2）仪器采用三相电源测试。
AC160V测试电压。
测试速度快。
3）高、低压反接的保护功能，变压器短路、匝间短路保护功能。
4）标准变比采用输入高、低压侧铭牌电压方法，自动换算，不需人工计算，避免了非整数变比输入的难题，精度更高。
5）可进行高低压侧联结组号和极性的自动识别。
重复测试或配有有载开关的变压器到各分接档的测试时，可只按一下“开始测试”便完成一次测试。
6）三相测试可自动测出变压器三相绕组变比值、误差值、分接位置，所在分接的调压范围及极性等参数。
线圈匝仪操作规程1. 引言线圈匝仪是一种用于检测电流线圈匝数的仪器设备。
本文档旨在提供线圈匝仪操作规程，以确保使用者正确、安全地进行线圈匝数的检测。
2. 设备准备在进行线圈匝数检测之前，请确保以下设备齐全并处于正常工作状态： - 线圈匝仪主机 - 夹具或定位装置 - 电源线和通信线 - 样品线圈3. 操作步骤3.1 连接设备1.将线圈匝仪主机插入电源，并将通信线连接到主机上。
2.确保夹具或定位装置已正确安装，以固定样品线圈。
3.2 设置参数1.打开线圈匝仪主机，进入操作界面。
2.设置匝数范围、测试频率和相位角等参数，根据实际需要进行调整。
3.确保设备参数设置正确无误后，点击确认按钮保存设置。
3.3 开始测试1.确保样品线圈已正确安装在夹具或定位装置上。
2.将样品线圈的两端接入线圈匝仪的测试接口。
3.点击开始测试按钮，线圈匝仪将开始自动测试。
4.在测试过程中，可以实时查看匝数、电阻、感抗等数据。
3.4 完成测试1.当测试完成时，线圈匝仪会显示测试结果。
2.根据需要，可以将测试结果保存到本地计算机或打印出来。
3.将样品线圈从夹具或定位装置中取下，并关闭线圈匝仪主机。
4. 注意事项•使用线圈匝仪时，请确保操作人员已经接受相关培训，并具备相关的电路基础知识。
•在连接线圈匝仪之前，务必确保电源已断开，以避免触电风险。
•在操作过程中，应注意避免线圈匝仪主机受到水、湿气等液体的侵入，以免造成设备损坏或触电危险。
•若发现线圈匝仪主机出现异常或故障，请立即停止使用，并联系维修人员进行维修。
•在操作过程中，应严格按照操作步骤进行操作，禁止随意更改设备参数或进行其他不符合操作规程的行为。
•操作完成后，请及时关闭线圈匝仪主机并断开电源供应。
5. 总结线圈匝仪的操作规程是保证线圈匝数检测准确性和安全性的重要保障。
本文档对线圈匝仪的连接、参数设置、测试步骤以及注意事项进行了详细说明。
希望使用者按照规程正确操作，以确保线圈匝数的检测工作的顺利进行。
相位检测仪的使用方法
嘿，朋友们！今天咱来聊聊相位检测仪这玩意儿的使用方法哈。
你说这相位检测仪啊，就像是咱电路世界里的小侦探！它能帮咱搞清楚那些看不见摸不着的电信号到底是咋个回事儿。
咱拿到相位检测仪后，第一步得先给它通上电呀，就像人得吃饱了才有劲儿干活儿不是？然后呢，把它的探头跟咱要检测的线路接上。
这就好比给小侦探指了条路，让它知道该往哪儿去查案。
接着呀，你就看着那仪表上的指针或者数字跳动，就好像小侦探在给你汇报线索呢！要是指针稳稳当当的，那说明一切正常，要是它晃来晃去，那可就得注意啦，这里面肯定有情况！
你想想看，要是没有这相位检测仪，咱咋知道电路里有没有出啥毛病呀？那不就跟闭着眼睛走路一样，容易摔跟头嘛！
比如说家里的电器有时候会莫名其妙地出问题，一会儿好用一会儿不好用的，这时候相位检测仪就能派上大用场啦！它能帮咱找到是哪里的相位出了差错，就像医生给病人看病找到病根儿一样。
使用相位检测仪的时候，咱可不能粗心大意哦。
得像对待宝贝一样小心翼翼地操作，不然它可不乐意好好给咱干活儿呢！
而且哦，这相位检测仪可不仅仅是在咱家里有用，那些大工厂、大工程里更是少不了它呢！它能帮工人师傅们及时发现问题，避免出现大的故障和损失。
你说这小小的相位检测仪，是不是挺厉害的呀？它虽然不大，但是作用可不小呢！咱可得好好利用它，让它为我们的生活和工作保驾护航呀！所以啊，大家都要学会怎么正确使用它哦，可别小瞧了它！这就是相位检测仪的使用方法啦，大家都记住了吗？。
第一页,共一页工程名称 C H – 3 1 0 文件编号TC-T-D-23操作标准书文件名称 C H - 3 1 0 操 作 标 准版本 A310 圈 数 比 按 键 说 明□ FUNCTION MEASUTRE ：测试状态。
ENTER ：设定（输入）资料状态.□RATE SLOW ：慢速测试.FAST ：快速测试.□TRIG INT ：内部自动触发测试状态.EXT/MAN ：外部触发/手动触发测试状态.□NOM.V AL ：标准值（参考值），按下NSN后才会显示该值.□ FREQ频率：本机有1KHz、15.7KHz、20KHz、50KHz,但要TN时按下ENTER后才可设定之，在测试时亦可变 换频率 ，再按ENTER后使用。
□ LOCK锁定键：按310LOCK锁定后重新开机不会重置（RESET）原有设定功能，开锁用同样方法即310LOCK。
□% ：输入各组NS后设定%之指示灯，有1H：代表NS 1 HIGH LIMIT（高） 1L：代表NS 1 LOW LIMIT（低）.□SA VE NOM ：输入标准值之步骤START→SA VE→START可输入全数NS值.□ABS ：绝对值，输入NOM后选定ABS可设定上限（HIGH LIMIT）值、下限(LOW LIMIT)值之实际圈数. □NSN ：次级圈数组别(组数),1-9共9组(目前PCB 9组). (注：有杆子BOX可测10组）.□TN ：变压器规格之设定编号，从01-99共100组记忆.□VOLT ：变压器一次侧供给电压,可任意选择设定从0.1-10V. (注意：310主机仅能接受10V的感应电压，故设定Vp电压以Vs不大10V为主).□TYPE ：测试模式选择键NP/Ns、Vs、Ns、Sk任意选择. (Np/Ns：为初级对次级匝比，Vs：选择Vs时，以Np及Ns所 感应出之电压为显示值）.□NP ：在FUNCTION ENTER状态下按TYPE/NP即可设定NP之圈数值.□ENTER ：输入按键.V 变更 记录 日期制 作 日 期审 核 日 期核 准 日期A 新 发 行 2000/03/01。

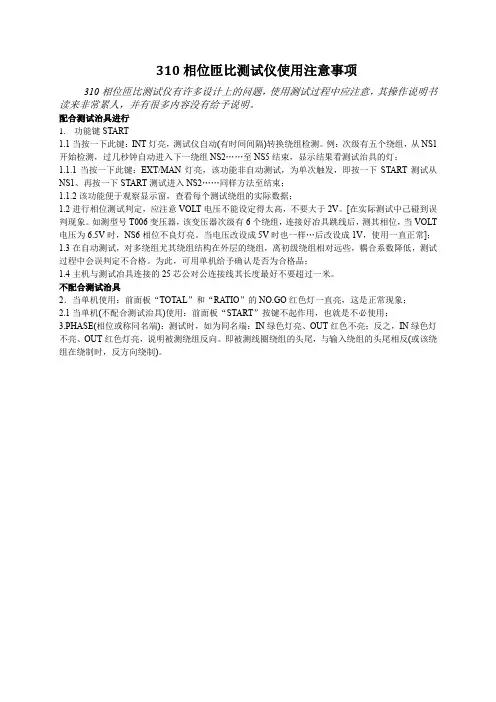

310相位匝比测试仪使用注意事项
310相位匝比测试仪有许多设计上的问题，使用测试过程中应注意，其操作说明书读来非常累人，并有很多内容没有给予说明。
配合测试治具进行
1.功能键START
1.1当按一下此键：INT灯亮，测试仪自动(有时间间隔)转换绕组检测。
例：次级有五个绕组，从NS1开始检测，过几秒钟自动进入下一绕组NS2……至NS5结束，显示结果看测试治具的灯；
1.1.1当按一下此键：EXT/MAN灯亮，该功能非自动测试，为单次触发，即按一下START测试从NS1、再按一下START测试进入NS2……同样方法至结束；
1.1.2该功能便于观察显示窗，查看每个测试绕组的实际数据；
1.2进行相位测试判定，应注意VOLT电压不能设定得太高，不要大于2V。
[在实际测试中己碰到误判现象。
如测型号T006变压器，该变压器次级有6个绕组，连接好冶具跳线后，测其相位，当VOLT 电压为6.5V时，NS6相位不良灯亮。
当电压改设成5V时也一样…后改设成1V，使用一直正常]；
1.3在自动测试，对多绕组尤其绕组结构在外层的绕组，离初级绕组相对远些，耦合系数降低，测试过程中会误判定不合格。
为此，可用单机给予确认是否为合格品；
1.4主机与测试冶具连接的25芯公对公连接线其长度最好不要超过一米。
不配合测试治具
2．当单机使用：前面板“TOTAL”和“RA TIO”的NO.GO红色灯一直亮，这是正常现象；
2.1当单机(不配合测试治具)使用：前面板“START”按键不起作用，也就是不必使用；
3.PHASE(相位或称同名端)：测试时，如为同名端：IN绿色灯亮、OUT红色不亮；反之，IN绿色灯不亮、OUT红色灯亮，说明被测绕组反向。
即被测线圈绕组的头尾，与输入绕组的头尾相反(或该绕组在绕制时，反方向绕制)。
