九年级物理上册欧姆定律欧姆定律时探究电流与电阻电压关系新版教科版

第十四章欧姆定律第3节欧姆定律第1课时探究电流与电压和电阻的关系一、知识与技能1.通过实验使学生学会用伏安法测电阻的方法。

2.使学生进一步掌握正确使用电压表、电流表的方法，养成良好习惯。

二、过程与方法学会用等效法的思想，了解串联电路的总电阻的计算公式。

三、情感态度与价值观1.通过观察、实验及探究的学习活动培养学生尊重客观事实、实事求是的科学态度。

2.通过亲身的体验和感悟，使学生获得感性认识，为后继学习打基础。

3.通过探究性物理学习活动，使学生获得成功的愉悦，乐于参与物理学习活动。

使学生学会探究电流与电阻的关系。

使学生学会探究电压与电阻的关系。

电学实验组合箱、电池四节、定值电阻三只、开关、滑动变阻器、电流表、电压表、导线共30组。

1.电压的作用是什么？2.什么叫电阻？教师活动教学内容学生活动教学媒体探究（1）探究通过导体的电流与电压、电阻的关系。

猜一猜：你认为，通过导体中的电流与电压有什么关系？通过导体中的电流与电阻有什么关系？讨论回答多媒体分组探究（2）议一议分组实验观察、讨论实物1.探究电压、电阻的变化对电流的影响，应该用什么方法？如何控制变量？2.画出研究电压、电阻的变化对电流影响的电路图。

并回答：（1）当电阻R不变时，怎样研究电压对电流的影响？（2）当保持电压不变，怎样利用几个电阻不等的定值电阻研究电阻对电流的影响？（3）如何测量电流和电压的值？探究（3）电阻R不变时，探究通过它的电流与电压的关系R= Ω表（1）分表（1）数据，你能得出什么结论？填入表（1）实验次序U/V I/A 结论123探究（4）保持电阻两端的电压不变，探究通过它的电流与电阻的关系U= V表（2）分析表（2）数据，你能得出什么结论？填入表（2）实验次序R/ΩI/A 结论123讲解归纳1.综合考虑以上两方面因素，你能得出什么结论？2.上述实验结果有无误差，产生误差的原因是什么？3.根据数据，画出U---I图线，你有什么发现？讨论交流归纳多媒体完成本课时对应课后练习1.本节课的教学设计方法在教师的指导下学习，可以使学生更好的掌握知识。

电流与电压和电阻的关系探究电流跟电压和电阻的关系的电路图和实物图：知识点一：探究电流与电压的关系 (1)控制电阻不变，改变电阻两端的电压．(2)电阻一定时，I 与 U 的图象如图所示．(3)实验结论：电阻一定时，导体中的电流跟导体两端的电压成正比． (4)滑动变阻器的主要作用是改变电阻两端的电压． 知识点二：探究电流与电阻的关系(1)控制导体两端的电压不变，改变电阻的阻值． (2)电压一定时，I 与 R 的图象如图所示． (3)结论：电压一定时，电流跟导体的电阻成反比． (4)滑动变阻器的主要作用是控制电阻两端的电压不变． 探究电流与电压、电阻的关系需要说明的问题1.探究电流与电压的关系：采用的研究方法是：控制变量法保持电阻不变（不能使用小灯泡，因为灯丝的电阻会随温度的升高而变大），改变电阻两端的电压（通过移动滑动变阻器的滑片来改变，也可以通过改变电压来改变） 得出结论：在电阻一定时，导体中的电流与导体两端的电压成正比2.探究电流与电阻的关系；保持电阻两端的电压不变，改变电阻（换不同规格的定值电阻）换了不同规格的定值电阻后要调节滑动变阻器的滑片使电阻两端的电压不变（换大调大，换小调小，但有极限，最大就是滑动变阻器取最大阻值，最小要考虑电路中的电流不能超过了电流表的量程。

） 得出结论：在电压一定时，导体中的电流与导体的电阻成反比。

课后练习:基础训练：1．在电阻一定时，导体中的电流与导体两端的电压成_____；在电压一定时，导体中的电流与导体的电阻成______。

在研究电流与电压、电阻的关系时，运用的是控制变量法，即：在研究电流与电压的关系时，应控制电阻不变，使____发生变化；在研究电流与电阻的关系时，应控制______不变，使电阻发生变化． 【答案】正比；反比。

电压；电压。

2.小李为了探究“电流与电压的关系”，请你与他合作并完成以下实验。

(1)请你在虚线框中设计出相应的电路图。

(2)小李在探究电流与电压的关系时，要控制 不变。

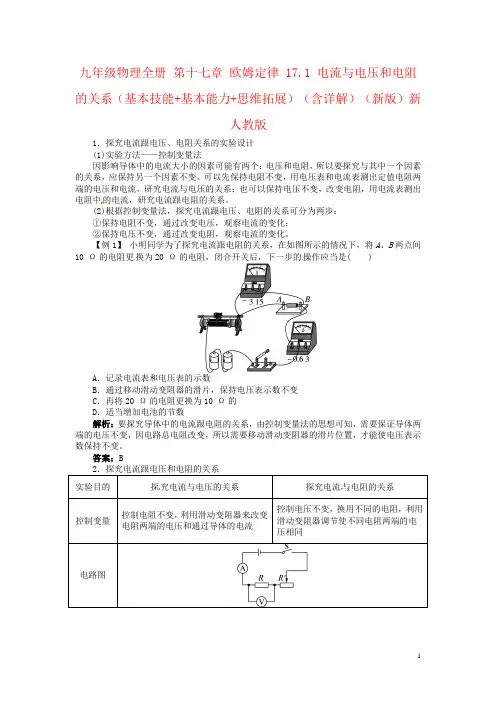

九年级物理全册 第十七章 欧姆定律 17.1 电流与电压和电阻的关系（基本技能+基本能力+思维拓展）（含详解）（新版）新人教版1．探究电流跟电压、电阻关系的实验设计(1)实验方法——控制变量法因影响导体中的电流大小的因素可能有两个：电压和电阻，所以要探究与其中一个因素的关系，应保持另一个因素不变。

可以先保持电阻不变，用电压表和电流表测出定值电阻两端的电压和电流，研究电流与电压的关系；也可以保持电压不变，改变电阻，用电流表测出电阻中的电流，研究电流跟电阻的关系。

(2)根据控制变量法，探究电流跟电压、电阻的关系可分为两步：①保持电阻不变，通过改变电压，观察电流的变化；②保持电压不变，通过改变电阻，观察电流的变化。

【例1】 小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A 、B 两点间10 Ω的电阻更换为20 Ω的电阻，闭合开关后，下一步的操作应当是()A ．记录电流表和电压表的示数B ．通过移动滑动变阻器的滑片，保持电压表示数不变C ．再将20 Ω的电阻更换为10 Ω的D ．适当增加电池的节数解析：要探究导体中的电流跟电阻的关系，由控制变量法的思想可知，需要保证导体两端的电压不变，因电路总电阻改变，所以需要移动滑动变阻器的滑片位置，才能使电压表示数保持不变。

答案：B实验目的 探究电流与电压的关系 探究电流与电阻的关系控制变量 控制电阻不变，利用滑动变阻器来改变电阻两端的电压和通过导体的电流控制电压不变，换用不同的电阻，利用滑动变阻器调节使不同电阻两端的电压相同 电路图实验图象结论电阻不变时，电流与电压成正比电压不变时，电流与电阻成反比刘阳同学想利用如图所给实验器材，探究电流与电压和电阻的关系。

(1)在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出。

(2)假如错误已纠正，且原电流方向不变，则电压表将接在电路中a、b、c、d四点中的哪两点才能测量实验次数1234 5电压/V 1.0 1.5 2.0 2.5 2.8电流/A0.100.150.200.250.28(3)1出简要的分析过程。

教学设计：新2024秋季九年级人教版物理全一册《第十七章欧姆定律第1节电流与电压和电阻的关系》一、教学目标（核心素养）1.物理观念：理解电流、电压、电阻三个物理量的基本概念，掌握它们之间的初步关系，为后续学习欧姆定律打下基础。

2.科学思维：通过实验探究，培养学生观察、记录、分析实验数据的能力，以及从实验现象中提炼科学规律的思维能力。

3.科学探究：体验科学探究的基本过程，包括提出问题、作出假设、设计实验、进行实验、收集数据、分析论证、得出结论等，学会运用控制变量法进行实验探究。

4.科学态度与责任：激发学生对物理现象的好奇心和探究欲，培养严谨的科学态度，以及实事求是、尊重实验数据的科学精神。

二、教学重点•理解电流、电压、电阻的概念及其单位。

•掌握控制变量法在探究电流与电压、电阻关系实验中的应用。

•初步建立电流与电压、电阻之间的定性关系。

三、教学难点•设计并实施有效的实验方案，准确测量并记录实验数据。

•分析实验数据，提炼出电流与电压、电阻之间的定性关系。

四、教学资源•多媒体教学课件，包含电流、电压、电阻概念的介绍，实验演示视频等。

•实验器材（如电源、电流表、电压表、不同阻值的电阻器、滑动变阻器、导线、开关等），用于学生分组实验。

•教材及配套习题册，用于知识点巩固和练习。

五、教学方法•讲授法：结合多媒体课件，讲解电流、电压、电阻的基本概念。

•实验探究法：通过学生分组实验，探究电流与电压、电阻之间的关系。

•讨论法：引导学生讨论实验中的观察结果，分析数据，得出结论。

•归纳总结法：在实验基础上，引导学生归纳总结电流与电压、电阻之间的定性关系。

六、教学过程1. 导入新课•生活实例引入：展示一个可调节亮度的台灯，提问学生：“为什么调节开关可以改变台灯的亮度？”引导学生思考电流大小可能与哪些因素有关，从而引出本节课的主题——探究电流与电压、电阻的关系。

2. 新课教学•概念讲解：•讲解电流、电压、电阻的基本概念和单位，通过生活中的实例帮助学生理解这些抽象概念。

2019-2019学年度教科版物理九年级全一册同步练习第五章欧姆定律第一节欧姆定律第1课时探究电流与电压、电阻的关系班级姓名1．下列说法中正确的是(C)A．电流跟电压成正比B．电流跟电阻成反比C．在导体的电阻一定时，导体中的电流跟导体两端的电压成正比D．在导体两端电压一定时，导体中的电流跟导体的电阻成正比2．某导体两端的电压为0.5V时，通过导体的电流是0.1A，那么当电压为1.5V时，通过导体的电流是__0.3__A。

3．用如图所示电路探究“电流与电压、电阻的关系”实验中：(1)闭合开关前，滑动变阻器应处于__B__(选填“ A”或“B”)端。

(2)实验中，所测的数据如表一所示，由表一数据可得：在__电阻__一定时，导体中的电流与导体两端的电压成__正__比。

(3)探究“电流与电阻的关系”，所测的数据如表二所示：①依据表格和电路图分析，将电阻R由5Ω换成10Ω，闭合开关进行实验时，应向__B__(选填“A”或“B”)端移动滑片P，使电压表的示数保持__2__V不变；②根据表二数据可得：在__电压__一定时，导体中的电流与导体的电阻成__反__比。

4.下列图像中，能正确描述小灯泡U－I关系的是(D),A) ,B),C) ,D)5．在研究“电流与电压、电阻的关系”实验中，当研究“电流与电阻的关系”时，应该(B)A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化6．如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。

在“保持电阻不变”这一步实验时应(C)A．保持R2滑片的位置不动B．保持R2两端的电压不变C．保持R1不变，调节R2滑片到不同的适当位置D．保持电路中电流不变7．某同学在研究电流跟电压的关系时，记录漏记了两项，请你补上。

8.某导体的电阻是10Ω，当它两端的电压是3V，通过它的电流是__0.3__A；当此导体两端电压为5V时，通过它的电流是__500__mA。

电流、电压、电阻三者的关系欧姆定律是关于电流、电压、电阻三者关系的实验规律．在研究三者关系的时候用到了科学探究中广泛使用的方法——控制变量法． 1．电流与电压的关系在电阻一定时, 导体中的电流与导体两端的电压成正比．可以用数学形式表达为： UI =定值2．电流与电阻的关系电压不变的情况下, 导体中的电流跟导体的电阻成反比．可以用数学形式表达为： IR =定值欧姆定律1．欧姆定律的内容:导体中的电流跟导体两端的电压成正比, 跟导体的电阻成反比．人用试电笔接触家庭电路中的火线, 为什么人不会触电呢?知识导航知识互联网电流、电压、电阻的关系【例1】在探究通过导体的电流跟导体电阻的关系时, 小明同学设计了如图所示的电路, 其中R 为电阻箱, R'为滑动变阻器. 实验中测量得到的数据如下表.电压U/V 3 3 3 3 3 3电阻R/Ω 5 6 10 15 20 30电流I/A 0.6 0.5 0.3 0.2 0. 15 0.1(1)滑动变阻器在此实验中的主要作用是：(2)分析表中的数据, 可以得出的结论是：当电阻两端电压为一定时, 通过电阻的电流与电阻阻值的关系为:【答案】(1) 调节电阻箱两端电压一定. (2) 3V ;3AIR⋅Ω=【例2】(2011.11四中期中考试)小华在研究“通过导体的电流和导体电阻之间的关系”中得出的实验数据如下表, 由此可以得出结论：当________________________一定时, _____________(此空填表达式).实验序号 1 2 3 4 5 6 7 电阻R/Ω3 5 10 12 15 20 25通过电阻的电流I/A2 1.2 0.6 0.5 0.4 0.3 0.24电阻两端电压U/V6 6 6 6 6 6 6【答案】电阻两端电压为6V; IR=【例3】(2011北京西城期末)下表是小华同学在探究“通过导体的电流与导体两端电压之间的关系”时记录的实验数据. 请你对表格中数据进行分析, 归纳出通过导体的电流与导体两R/Ω 5 5 5 5 5 5U/V 2 4 6 8 10 12I/A 0.4 0.8 1.2 1.6 2.0 2.4【答案】()模块一探究电流与电压电阻的关系实验【例4】(2011北京西城)小华利用图甲所示的电路, 研究通过导体的电流与导体电阻的关系. 电源两端电压为9V且保持不变.(1)实验过程中, 他每次改变电阻箱R'的阻值后, 通过调节滑动变阻器, 始终保持电阻箱R'两端电压不变.(2)根据记录的数据, 他描画出电流I与电阻箱阻值R'的关系图线, 如图乙. 根据图像分Ω.析, 当通过R'的电流为0.06A时, 电阻箱R'的阻值是【例5】关于欧姆定律,下列说法中正确的是( )A．通过导体的电流跟该导体的电阻成正比,跟该导体两端的电压成反比B．当导体两端电压一定时,导体的电阻跟该导体两端的电压成反比C．当通过导体的电流一定时,导体的电阻跟该导体两端的电压成正比D．当导体的电阻一定时,通过导体的电流跟它两端的电压成正比【答案】D【例6】(2012.11丰台十二中．5)关于电流、电压和电阻的关系, 下列说法正确的是( ) A．导体的电阻与电压成正比, 与电流成反比B．导体的电阻越大, 这段导体两端的电压就越高C．通过导体的电流越大, 这段导体的电阻就越小D．导体两端的电压越高, 通过这段导体的电流就越大【答案】D【例7】某同学在探究“电流跟电压、电阻的关系”时, 根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是( )A．电阻一定时, 电流随着电压的增大而增大B．电阻一定时, 电压随着电流的增大而增大C．电压一定时, 电流随着电阻的增大而减小D．电压一定时, 电阻随着电流的增大而减小【答案】C【例8】(2012 •湖南衡阳)在“探究电流与电压关系”的实验中, 分别用R1、R2两个电阻进行探究, 并根据各自的实验数据绘制了如图所示的U-I关系图像, 从图可以看出R1与R2大小关系是( )A．R1＞R2B．R1=R2C．R1＜R2D．无法确定【答案】A【例9】(2012•日照)李明同学在“探究通过导体的电流与其两端电压的关系”时, 将记录的实验数据通过整理作出了如图所示的图象, 下列说法中错误的是( )A．当在导体乙的两端加上1V的电压时, 通过乙导体的电流为0.1AB．将甲、乙两导体并联接到电压为2V的电源上时, 干路中的电流为0.6AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时, 导体的电阻也为零【答案】D模块二欧姆定律的基本计算【例10】请计算以下题目：(1)电阻R1两端电压6V, R1阻值为1.5Ω, 通过R1的电流为_____A(2)电阻R阻值为6Ω, 其两端电压为3V, 通过R的电流为____mA, 当该电阻两端电压为0V时, 电阻为____Ω(3)通过电灯泡的电流是2A, 此时灯泡的阻值是55Ω, 灯泡两端的电压是______V;如果通过灯泡的电流为4A时, 如果假设灯泡的阻值不变, 那么灯泡两端的电压是_____V(4)变阻箱两端的电压为36V, 电阻调到_____时, 通过变阻箱的电流为1.2A. 电阻调到_____时, 通过变阻箱的电流为1.8A.【答案】(1)4、(2)500、6、(3)110、220、(4)30、20【例11】有两个电阻分别在各自的电路中, 它们两端的电压之比是1:2, 通过它们的电流之比是1:4, 则两电阻值之比为( )A．2:1 B．1:2 C．8:1 D．1:8【答案】 A【例12】 一段粗细均匀的电阻丝, 将它接在6V 的电源上时, 通过它的电流是0.5A, 如果把它对折起来, 拧成一股, 再接在这个电源上, 那么通过它的电流将是( )A ． 0.5AB ． 1AC ． 2AD ． 0.25A【答案】 C【例13】 一段导体两端的电压为4.5V 时, 导体中的电流是0.3A , 如果电压增大到6V , 导体中的电流多大? 如果导体中电流为100mA 时, 能否用最大量程为3V 的电压表测该导体两端的电压?【答案】 本题考查的知识点是电流与电压的关系, 这里要特别注意的是对于一段导体来说, 它的电阻是一定的, 加在导体两端的电压增大时, 通过导体的电流也增大; 通过导体的电流减小时, 导体两端的电压也减小．根据欧姆定律, 先求导体电阻R , 已知0.3A I =, 4.5V U =,根据U I R =, 则 4.5V150.3AU R I ===Ω再求两端电压为6V U '＝时的电流'6V'0.4A 15ΩU I R ===,导体中的电流为0.4A , 当通过导体的电流为100mA 0.1A I ''==时,导体两端电压为''U , 导体电阻R 不变．故有0.1A 15 1.5V 3V U I R ''''==⨯Ω=< 可以用最大量程为3V 的电压表测导体两端的电压．【例14】 (2012.11海淀期中)如图所示的电路中, 电源电压和灯泡电阻都保持不变. 开关S 闭合后, 电流表A 1、A 2的示数分别为0.9A 、0.4A. 若灯L 1的电阻为20Ω. 求：(1)电源电压; (2)灯L 2的电阻.【答案】 10V; 25Ω;【例15】 如图所示电路中, 电源电压36V U =不变, 电阻224R =Ω, 求：(1)当开关断开时, 电流表的读数为0.5A , 1R 的阻值和它两端的电压;(2)当开关闭合时, 电流表的读数和1R 两端的电压．【答案】 (1)开关断开时, 1R 与2R 串联, 电流0.5A I =,220.5A 2412V U IR ==⨯Ω=1236V 12V 24V U U U =-=-=, 1124V480.5AU R I ===Ω(2)当开关闭合时, 2R 被短路, 电路中只有1R , 此时电流表的读数为136V '0.75A 48ΩU I R ===1R 两端电压等于电源电压36V ．S VA 1A 2 L 2L 1【例16】 (2011天津)“等效替代法”是物理学中常用的一种方法. 若图甲的两个电阻并联后接入电路中的效果与图乙一个电阻接入电路的效果相同, 请你利用并联电路电压、电流的规律及欧姆定律推导出R 与R 1、R 2的关系式.【答案】 由并联电路电流关系，可得：I =I 1+I 21212U U U R R R =+又知：U =U 1=U 2代入上式可得：12111R R R =+（或1212R R R R R =+）【例17】 (2009北京)为了探究电阻串联的问题, 小芳设计了如图所示的实验电路, 其中1R 是电阻箱, 2R 是定值电阻, 1R 与2R 串联的总电阻(即等效电阻)用R 表示．电流表测量的是串联电路中的电流I , 电压表测量的是A 、B 两点间的电压U ．小芳通过实验记录的数据如下表所示．请根据表中实验数据, 归纳出总电阻R 跟电阻1R 的关系：__________________．1/R Ω5 10 15 25 35 45 /V U12121212 1212/A I 0.6 0.48 0.4 0.30.24 0.2/R Ω20 25 30 40 50 60【答案】 115R R =+Ω【例18】 两个电阻并联后的总电阻为4Ω, 其中一个电阻的阻值为12Ω, 另一个电阻的阻值为Ω; 若将这两个电阻串联, 总电阻为 Ω．【答案】 6 18模块三串并联电路中等效电阻与分电阻关系【例19】 阻值不同的两个电阻的电流强度随电压变化的I —U 图象如图所示．从图中得出的下列结论中正确的是( ) A ．R 1>R 2B ．R 1、R 2串联后的总电阻的I —U 图象在区域1C ．R 1、R 2并联后的总电阻的I —U 图象在区域3D ．R 1、R 2并联后的总电阻的I —U 图象在区域1【答案】 D【例20】 如图所示电路, 12R =Ω2,3R =Ω, 电源电压为6V , 当开关接a 时,电流表读数为0.5A , 求开关接b 时, 2R 两端电压多大．【答案】 开关接a 时, 123,,R R R 串联, 电路中电流为0.5A I =31212()U U U U U I R R =--=-+6V 0.5A (23) 3.5V =-⨯Ω+Ω=,33 3.5V 70.5AUR I ===Ω开关接b 时, 2R 与3R 串联, 电路中电流为'I , 电源电压不变．236V '0.6A 73U I R R ===+Ω+Ω, 220.6A 3 1.8V U I R ''==⨯Ω=所以开关接b 时, 2R 两端电压为1.8V.【例21】 (2012包头)如图所示的电路, 电源电压保持不变, 闭合开关S 1、S 2, 电压表示数为3V, 电流表示数为0.3A, 断开S 2后, 电压表示数为2V, 则下列判断正确的是( )A ．R 1阻值为20ΩB ．R 2阻值为10ΩC ．电源电压为3VD ．电源电压为2V【答案】 C 【解析】 闭合S 1, S 2 断开S 2图甲 图乙图甲: 电源电压U=U 1=3V R 1=U 1/I 1=10Ω 图乙: U 2’=U -U 1’=1V因串联, 电流相等 R 2:R 1=U 2’:U 1’=1：2 R 2=5Ω 故选C【例22】 现有分别标有“1A 5Ω，”和“2A 1Ω，”这样的两个电阻, 若将它们串联接入电路, 为使电阻不致烧坏, 则电阻两端的总电压不得超过多少伏? 若将它们并联接入电路, 则干路中电流不得超过多大?【答案】 电阻上标的1A 和2A 表示允许通过的最大电流值, 若电流超过此值, 电阻将被烧坏．电阻串联时, 电流相等, 故允许的最大电流当以1A 为准．电阻并联时, 电压相等, 由欧姆定律计算出两电阻允许的最大电压, 以其中较小值为准．两电阻串联时, 为使电阻不致烧坏, 电路中的电流不能超过1A , 则电源电压为： 112()U I R R =+1A (51)=⨯Ω+Ω6V ＝, 即电阻两端总电压不得超过6V 两电阻允许的最大电压分别为1111A 55V U I R =⨯Ω=＝ 2222A 12V U I R ==⨯Ω=两电阻并联时, 电压相等, 故电压不超过2V 时, 两电阻都不会被烧坏．通过1R 的电流为112V0.4A 5ΩU I R '===通过2R 的电流为222A I I '==, 故干路电流最大为120.4A 2A 2.4A I I I ''=+=+=【例23】 一个弧光灯正常工作时, 它两端的电压应是40V , 允许通过的电流为10A , 现要将其接入220V 的电路中, 可采用哪种方法使其正常工作( )A ．并联一个4Ω的电阻B ．串联一个4Ω的电阻C ．并联一个18Ω的电阻D ．串联一个18Ω的电阻【答案】 弧光灯电阻40V410AU R I ===Ω, 将弧光灯接入220V 电源中, 电流不能超过10A ,所以'220V'2210AU R I ===Ω, 因为电路中所需电阻大于弧光灯电阻,所以应串联一个'22418R R R =-=Ω-Ω=Ω串的电阻．选D 正确．【练1】(2007西城期末统考题)(多选)关于电流、电压和电阻, 下面说法正确的是( ) A．一段电路中有电流, 其两端就一定有电压B．电路两端有电压, 电路中就一定有电流C．电压、电流为零时, 导体的电阻不为零D．一段电路的电阻变小, 电路中的电流不一定变大【答案】A C【练2】由欧姆定律公式导出URI=, 对此表达式, 下面说法正确的是( )A．导体两端电压为零时, 导体的电阻为零B．导体两端电压越大, 导体的电阻越大C．通过导体的电流越大, 导体的电阻越小D．导体的阻值可用它两端的电压与通过它的电流的比值来表示【答案】D【练3】一个电阻两端的电压是4V时, 通过的电流是0.2A, 导体的电阻是, 如果电阻两端的电压变为8V时, 通过电阻的电流是, 当电阻两端电压为零时, 导体的电阻是, 通过导体的电流是．【答案】20Ω0.4A 20Ω0A【练4】两个电阻并联后的总电阻为R, 将其中一个电阻变大, 则总电阻将( )A．变大B．变小C．不变D．无法确定【答案】A【练5】两个定值电阻的阻值分别为10Ω和30Ω, 允许通过的最大电流分别为1A和0.5A, 串联在电路中, 则加在它们两端的最大电压值为( )A．25V B．40V C．20V D．60V【答案】C【练6】(2012山东聊城)张阳在探究电阻上的电流跟两端电压的关系时, 用记录的实验数据作出了如图所示的U-I图象, 则a的电阻值为_____Ω, 将a、b串联接在电压为3V的电源上, 电路中的电流为_____A【答案】10 0.2【解析】根据R=U/I, R a=4.0V/0.4A=10Ω, R b=2.0V/0.4A=5Ωa、b电阻串联, I=U/( R a+ R b)=3V/15Ω=0.2A实战演练。

欧姆定律说课稿一．说教材1．教材地位：欧姆定律是教科版物理九年级上册第五章的第一节内容，是电学中最基本的定律。

欧姆定律编排在学生学习了电流、电压、电阻等概念，电压表、电流表、滑动变阻器使用方法之后，它符合了学生由易到难，由简到繁的认识规律，欧姆定律作为一个重要的物理规律，反映了电流、电压、电阻这三个重要的电学量之间的关系，是电学中最基本的定律，而且它还是接下来学习“伏安法测电阻”和下一章学习“电功率”的重要基础，所以说这部分内容。

是学生终生学习的必备知识。

这部分内容是本学期教学内容的一个重点，占据电学的核心地位。

2．教学目标：（1）知识与技能目标：①、通过实验探究电流与电压、电阻的关系，理解欧姆定律，并能进行简单的计算；②、学会同时使用电压表和电流表测量导体两端的电压和其中的电流；(2)过程与方法目标：①进一步体验“控制变量”的科学研究方法，认识科学方法应用的重要性.②、进一步体验科学探究的过程。

（3）情感、态度与价值观①培养小组成员间相互合作的能力.②介绍欧姆的故事，培养学生热爱科学、追求真理、献身科学的崇高情感.3.重点与难点（1）.教学重点：通过实验探究导体中的电流与电压、电阻的关系，得出结论（2）.教学难点：如何利用电流表、电压表和滑动变阻器来设计实验过程；实验数据的分析；实验结果的评估。

4.教学器材：多媒体课件、干电池、开关、电流表、电压表、滑动变阻器、阻值不同的多个定值电阻、导线.二、说学情：1、学生思维特点：初中学生认识事物的特点是：开始从具体的形象思维向抽象逻辑思维过渡，但思维还常常与感性经验直接相联系，仍需具体形象来支持。

2、学生知识情况：学生在没有学习本节知识之前，已了解了电流、电压、电阻的概念，初步学会电压表、电流表、滑动变阻器的使用，具备学习欧姆定律基础知识和基本技能。

但对电流与电压、电阻之间的联系，认识是肤浅的，不完整的，没有上升到理性认识，没有形成科学的体系。

3、可能出现的思维障碍（1）由于实验误差导致的数据偏离，可能影响学生分析得出正确的实验结论。
