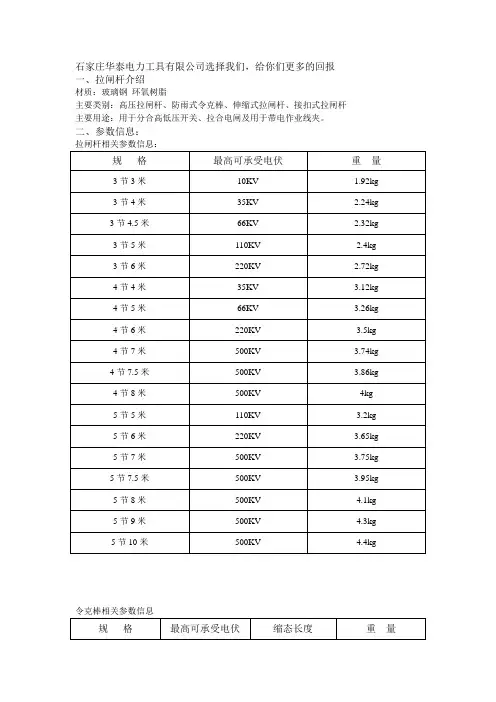

石家庄华泰电力工具有限公司选择我们，给你们更多的回报一、拉闸杆介绍材质：玻璃钢环氧树脂主要类别：高压拉闸杆、防雨式令克棒、伸缩式拉闸杆、接扣式拉闸杆主要用途：用于分合高低压开关、拉合电闸及用于带电作业线夹。
二、参数信息：拉闸杆相关参数信息：规格最高可承受电伏重量3节3米10KV 1.92kg3节4米35KV 2.24kg3节4.5米66KV 2.32kg3节5米110KV 2.4kg3节6米220KV 2.72kg4节4米35KV 3.12kg4节5米66KV 3.26kg4节6米220KV 3.5kg4节7米500KV 3.74kg4节7.5米500KV 3.86kg4节8米500KV 4kg5节5米110KV 3.2kg5节6米220KV 3.65kg5节7米500KV 3.75kg5节7.5米500KV 3.95kg5节8米500KV 4.1kg5节9米500KV 4.3kg5节10米500KV 4.4kg令克棒相关参数信息规格最高可承受电伏缩态长度重量3节3米10KV 1.25米 1.17kg 3节4米35KV 1.6米 1.5kg 3节4.5米66KV 1.8米 1.74kg 3节5米66KV 1.9米2kg 3节6米110KV 2.25米 2.24kg 4节4米35KV 1.35米 1.82kg 4节5米66KV 1.6米 2.15kg 4节6米220KV 1.85米 2.54kg 4节7米500KV 2.25米 2.9kg 4节8米500KV 2.35米 3.24kg 4节9米500KV 2.5米 3.57kg 4节10米500KV 2.8米4kg 5节7.5米500KV 1.6米 3.65kg 5节9.5米500KV 1.85米 5.1kg 5节10米500KV 2.4米 5.43kg注：以上重量为净重（不含包装袋）伸缩式拉闸杆包装袋重0.26kg或0.27kg3节杆直径分别为25mm、32mm、38mm；4节杆直径分别为25mm、32mm、38mm、44mm；5节杆直径分别为25mm、32mm、38mm、44mm、50mm。
高压验电棒概述便携式伸缩型放电棒是我公司利用新型绝缘材料加工而成.它具有拉长,又能收缩的特点.变携式伸缩新型放电棒便于在室外各项高电压试验中使用,特别在做直流耐压试验后,对试品上积累的电荷,进行对地放电,确保人身安全.应使用放电棒放电,是保证每个试验人员的人身安全所必备的武器.变携式伸缩型放电棒便于携带,方便、灵活,具有体积小、重量清、安全可靠,是高电压工作人员不可缺少的安全工具。
[1] 2技术参数1.放电棒收缩尺寸: 长220mm, 外径Ø25mm2.放电棒收缩节数: 5节.3.放电棒伸展尺寸:伸展长度850mm4.放电电压范围: 5Kv～20Kv3产品特点直流高压放电棒是保证每个试验人员的人身安全所必备的武器，具有拉长,又能收缩的特点，做为安全工具中必不可少的仪器有哪些产品特点呢？如下分析：1、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、断线保护等各种保护功能。
自动保护功能强，操作安全，各种技术指标均优于行业标准及优于同类产品。
2、直流高压放电棒体积小、重量轻、更美观、更可靠、操作简便、功能齐全，是新世纪理想的换代产品。
3、直流高压放电棒控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。
4、具有75%的功能，做氧化锌避雷器测量带来极大的方便。
本仪器控制箱上有75%的电压开关功能键，当电流升到1000uA时，就打开75%的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，并且将微调电压旋钮回到零位上，并应立即将75%按钮开关打到正常的位置上，再做其它试验。
5、直流高压放电棒精度高、测量准确。
输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。
仪器具有高、低压端测量泄漏电流，高压端采用球形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。

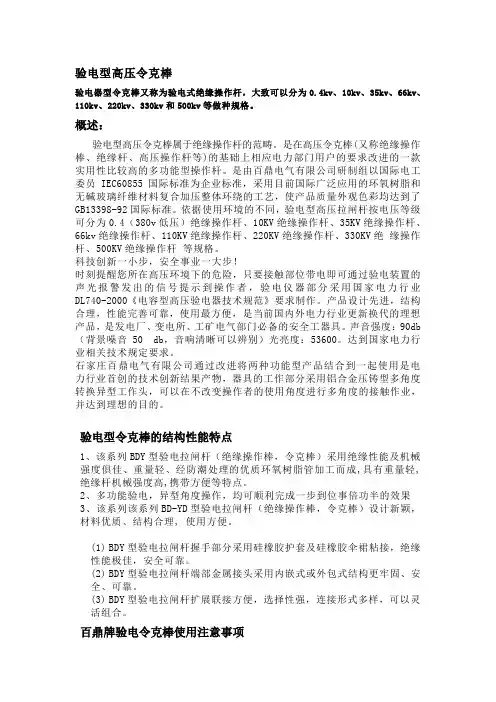

验电型高压令克棒验电器型令克棒又称为验电式绝缘操作杆，大致可以分为0.4kv、10kv、35kv、66kv、110kv、220kv、330kv和500kv等做种规格。
概述：验电型高压令克棒属于绝缘操作杆的范畴。
是在高压令克棒(又称绝缘操作棒、绝缘杆、高压操作杆等)的基础上相应电力部门用户的要求改进的一款实用性比较高的多功能型操作杆。
是由百鼎电气有限公司研制组以国际电工委员IEC60855国际标准为企业标准，采用目前国际广泛应用的环氧树脂和无碱玻璃纤维材料复合加压整体环绕的工艺，使产品质量外观色彩均达到了GB13398-92国际标准。
依据使用环境的不同，验电型高压拉闸杆按电压等级可分为0.4（380v低压）绝缘操作杆、10KV绝缘操作杆、35KV绝缘操作杆、66kv绝缘操作杆、110KV绝缘操作杆、220KV绝缘操作杆、330KV绝缘操作杆、500KV绝缘操作杆等规格。
科技创新一小步，安全事业一大步！时刻提醒您所在高压环境下的危险，只要接触部位带电即可通过验电装置的声光报警发出的信号提示到操作者，验电仪器部分采用国家电力行业DL740-2000《电容型高压验电器技术规范》要求制作。
产品设计先进，结构合理，性能完善可靠，使用最方便，是当前国内外电力行业更新换代的理想产品，是发电厂、变电所、工矿电气部门必备的安全工器具。
声音强度：90db （背景噪音50 db，音响清晰可以辨别）光亮度：53600。
达到国家电力行业相关技术规定要求。
石家庄百鼎电气有限公司通过改进将两种功能型产品结合到一起使用是电力行业首创的技术创新结果产物，器具的工作部分采用铝合金压铸型多角度转换异型工作头，可以在不改变操作者的使用角度进行多角度的接触作业，并达到理想的目的。
验电型令克棒的结构性能特点1、该系列BDY型验电拉闸杆（绝缘操作棒，令克棒）采用绝缘性能及机械强度俱佳、重量轻、经防潮处理的优质环氧树脂管加工而成,具有重量轻,绝缘杆机械强度高,携带方便等特点。
石家庄华泰电力工具有限公司选择我们，给你们更多的回报一、拉闸杆介绍材质：玻璃钢环氧树脂主要类别：高压拉闸杆、防雨式令克棒、伸缩式拉闸杆、接扣式拉闸杆主要用途：用于分合高低压开关、拉合电闸及用于带电作业线夹。
二、参数信息：拉闸杆相关参数信息：规格最高可承受电伏重量3节3米10KV 1.92kg3节4米35KV 2.24kg3节4.5米66KV 2.32kg3节5米110KV 2.4kg3节6米220KV 2.72kg4节4米35KV 3.12kg4节5米66KV 3.26kg4节6米220KV 3.5kg4节7米500KV 3.74kg4节7.5米500KV 3.86kg4节8米500KV 4kg5节5米110KV 3.2kg5节6米220KV 3.65kg5节7米500KV 3.75kg5节7.5米500KV 3.95kg5节8米500KV 4.1kg5节9米500KV 4.3kg5节10米500KV 4.4kg令克棒相关参数信息规格最高可承受电伏缩态长度重量3节3米10KV 1.25米 1.17kg 3节4米35KV 1.6米 1.5kg 3节4.5米66KV 1.8米 1.74kg 3节5米66KV 1.9米2kg 3节6米110KV 2.25米 2.24kg 4节4米35KV 1.35米 1.82kg 4节5米66KV 1.6米 2.15kg 4节6米220KV 1.85米 2.54kg 4节7米500KV 2.25米 2.9kg 4节8米500KV 2.35米 3.24kg 4节9米500KV 2.5米 3.57kg 4节10米500KV 2.8米4kg 5节7.5米500KV 1.6米 3.65kg 5节9.5米500KV 1.85米 5.1kg 5节10米500KV 2.4米 5.43kg注：以上重量为净重（不含包装袋）伸缩式拉闸杆包装袋重0.26kg或0.27kg3节杆直径分别为25mm、32mm、38mm；4节杆直径分别为25mm、32mm、38mm、44mm；5节杆直径分别为25mm、32mm、38mm、44mm、50mm。
最常用安全工具【绝缘操作杆】的技术参数和使用注意事项绝缘操作杆概述绝缘操作杆是用于短时间对带电设备进行操作的绝缘工具，如接通或断开高压隔离开关、跌落熔丝具等。
绝缘操作杆采用绝缘性能及机械强度俱佳、重量轻、经防潮处理的优质环氧树脂管加工而成,具有重量轻,绝缘杆机械强度高,携带方便等特点。
其握手部分采用硅橡胶护套及硅橡胶伞裙粘接，绝缘性能极佳，安全可靠端部金属接头采用内嵌式结构更牢固、安全、可靠。
绝缘操作杆高压拉闸杆(又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒) 按电压等级可分为10KV、35KV、110KV、220KV、330KV、500KV。
是根据电力系统生产、运行、维护需要而研制开发的适用型产品。
绝缘操作杆采用目前国际广泛应用的环氧树脂和无碱玻璃纤维材料复合加压整体环绕的工艺，使质量外观色彩均达到了GB13398-92国际标准。
绝缘操作杆基本参数1．绝缘操作杆(又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒)的按长度分为：3米，4米， 5米，6米，8米，10米2．绝缘操作杆(又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒)的基本参数按电压等级分为：10KV、35KV、110KV、220KV、330KV、500KV绝缘操作杆应用范围绝缘操作杆的广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。
绝缘操作杆分类1、按电压等级分为：10 KV、35KV、110KV、220KV、330KV、500KV。
2、按材质分为：玻璃布拉闸杆、酚醛树脂拉闸杆，环氧树脂拉闸杆等。
3、按使用环境分为：普通型拉闸杆，防雨型拉闸杆（全天候拉闸杆）。
4. 绝缘操作杆根据长度分为：A. 分节接扣式绝缘操作杆 (又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒)，铁接扣式操作杆又称螺旋式操作杆,分节处采用螺旋接口，最长可做到10米，可分节装袋携带方便。
(按长度与节数可分为：2节3米，3节3米，3节4米，3节4.5米，3节5米，，4节6米，4节8米，5节10米 )B. 伸缩式绝缘操作杆：(又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒)，伸缩式高压绝缘操作杆3节伸缩设计，一般最长做到6米，重量轻，体积小，易携带，使用方便，可根据使用空间伸缩定位到任意长度，有效地克服了接口式拉闸杆因长度固定而使用不便的缺点。
绝缘操作杆也就是俗称的拉闸杆，是电力工人最常用的电力安全工器具，属于基本绝缘安全工器具，主要用于对配压变压器和线路开关进行停送电操作，因其与高压设备相接触，应采用耐压强度高、耐腐蚀、防潮性强、机械强度大、质轻，便于携带的材质制造而成。
在技术不发达时，人们常用木头作为拉闸杆的主要制作材料，但是木材不耐腐蚀，易枯朽，不结实耐用；现在的拉闸杆主要由环氧树脂制造而成，也就是俗称的玻璃钢。
玻璃钢这种材料绝缘强度高，耐腐蚀，质轻，便于携带。
绝缘操作杆的分类：接扣式绝缘操作杆、伸缩式绝缘操作杆绝缘操作杆的特点1、接扣式绝缘操作杆又叫绝缘拉闸杆，接扣式的在分节处采用螺旋接扣，不用时可拆装放在便携袋内，方便存放和取用。
2、伸缩式绝缘操作杆又叫令克棒，这种伸缩式的解决了接扣式是固定长度的困扰，可固定任意长度，操作更简单方便。
绝缘操作杆的参数：1、操作杆的长度：3节3米、3节4.5米、3节5米、3节6米、4节4米、4节5米、4节6米、4节7米、4节7.5米、4节8米、5节5米、5节6米、5节7米、5节7.5米、5节8米、5节9米、5节10米2、操作杆的电压：10kV、35KV、66KV、110KV、220KV、500KV绝缘操作杆的颜色：1、接扣式的操作杆有红色、黄色、绿色三种颜色，可根据您的要求选择哪种颜色2、接扣式的操作杆一般为黄色绝缘操作杆的要求:1、不同电压选择不同的操作杆长度:10KV的一般是3米；35KV的是4米；66KV的是4.5米、5米；110KV的是5米；220KV的是6米；500KV是7米以上。
2、雨雪天气尽量不要在外作业，但是必须外出作业时要选用防雨式拉闸杆，就是带绝缘子或者是“小伞”的拉闸杆。
DC系列高压操作杆（令克棒）1. 概述操作杆部分产品CZB 系列高压操作杆（拉向杆）是电气设备到闸操作中常用的安全工具之一。
产品按照中华人民共和国国家标准“GB13398-92 带电作业绝缘杆通用技术条件"的技术要求进行研制生产并全部通过国家电力安全工器具质量监督检验测试中心的型式试验。
2. 技术指标 2.1 使用环境条件 2.2 环境温度：-25～+55℃ 2.3 相对湿度：≤90％ 2.4 产品主要规格序号单节长度（m）节数握柄长度（m）杆径（mm） 1 1 2 0.80 φ29 2 1 3 0.80 φ29 3 1 3 0.80 φ32 4 1 4 0.80 φ32 5 1.5 2 1.00 φ29 6 1.5 2 1.00 φ32 7 1.5 3 1.00 φ32 8 1.5 4 1.00 φ32 9 2 1 1.00 φ29 10 2 2 1.00 φ32 11 2 3 1.00 φ32 12 2 4 1.00 φ32 2.5 产品的结构参数规定额定电压（KV）最短有效绝缘长度（m）端部金属接头长度不大于（m）握柄长度不小于（m） 100.700.100.60 350.900.100.60 631.00.100.60 1101.300.100.70 2202.100.100.90 3303.200.101.00 5004.100.101.00 2.6 产品的电气性能规定额定电压（KV）试验电极间距离（m）工频内络击穿电压不小于（KV） 1min 工频耐受电压（KV） 10 0.40 120 100 35 0.60 180 150 63 0.70 210 175 110 1.00 300 250 220 1.80 510 450 额定电压（KV）试验电极间距离（m） 5min 工频耐受电压（KV）操作冲击耐受电压（KV） 3302.80420900 5003.706401175 2.7 产品的机械性能规定荷载类型允许荷载值最小破坏荷载值操作杆标称直径（mm）操作杆标称直径（mm） 28 及以下28 以上28 及以下28 以上弯曲力矩N·m ≮90≮110≮270≮330 拉伸力N ≮600≮1800 扭曲力矩N·m ≮30≮903. 高压操作杆使用方法及注意事项操作杆接头款式 3.1 为保证人身和设备的安全，操作杆应在空气流通环境干燥的专用地点存放。
