绝缘操作杆的正确使用方法和注意事项[公司/部门名称]绝缘操作杆的正确使用方法和注意事项１.介绍１.1 什么是绝缘操作杆1.2 绝缘操作杆的用途和重要性2.绝缘操作杆的类型和规格２.１绝缘操作杆的分类2．2 绝缘操作杆的规格和标准3．绝缘操作杆的组成部分３．１绝缘杆身3．2 绝缘抱箍３．3 绝缘手柄３.4 绝缘头部4.绝缘操作杆的正确使用方法4．1 连接绝缘工具和操作杆4.2 使用绝缘操作杆进行操作４．３操作后的处理和存储5.绝缘操作杆的注意事项5.1 操作前的检查5.２遵守操作规程和安全规定５.3 防止操作杆的损坏和磨损5．4 防止绝缘失效和电击风险5.5 操作杆的维护保养6.附件附件1：绝缘操作杆的示意图附件2：绝缘操作杆的维护记录表注释:１．绝缘操作杆:一种用于在电气绝缘环境下进行操作的工具。
2.绝缘杆身:通常由绝缘材料制成的杆状部分，用于提供电气绝缘性能。
3.绝缘抱箍:位于杆身末端附近的部件，用于连接绝缘操作杆和绝缘工具。
4.绝缘手柄：位于绝缘杆身中部的部件,用于操作和控制绝缘操作杆。
5.绝缘头部：位于绝缘杆身末端的部件,与绝缘抱箍或工具接头连接以进行具体操作。
注:本文档涉及附件,请参阅附件1和附件2以获取更详细的信息。
如有任何疑问,请随时咨询。
附件：附件１:绝缘操作杆示意图(提供详细示意图的或附件)附件２：绝缘操作杆维护记录表(提供维护记录表的或附件)注释：1.绝缘操作杆：根据《电力设施绝缘操作规程》中规定的定义,指的是用于保持安全间隙,防止电击的操作工具。
２.绝缘材料：指能够提供必要电气绝缘性能并满足操作要求的材料。
如绝缘塑料、橡胶等。
3.绝缘抱箍:用于连接绝缘操作杆与绝缘工具的部件,并能够提供足够的连接强度和电气绝缘性能。
4.绝缘工具:由绝缘材料制成，能够在带电环境下进行安全、可靠的操作的工具。
５.电击风险：操作员触碰带电部位时,由于电流过大或触及导电部分而导致的人身伤害。
全文结束。

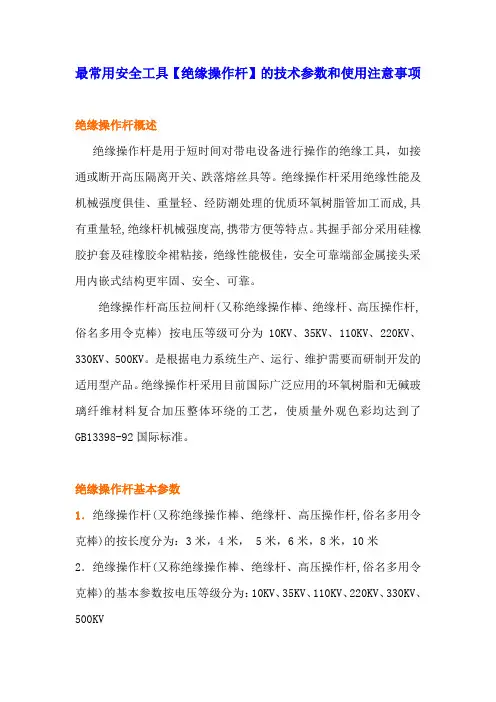

最常用安全工具【绝缘操作杆】的技术参数和使用注意事项绝缘操作杆概述绝缘操作杆是用于短时间对带电设备进行操作的绝缘工具，如接通或断开高压隔离开关、跌落熔丝具等。
绝缘操作杆采用绝缘性能及机械强度俱佳、重量轻、经防潮处理的优质环氧树脂管加工而成,具有重量轻,绝缘杆机械强度高,携带方便等特点。
其握手部分采用硅橡胶护套及硅橡胶伞裙粘接，绝缘性能极佳，安全可靠端部金属接头采用内嵌式结构更牢固、安全、可靠。
绝缘操作杆高压拉闸杆(又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒) 按电压等级可分为10KV、35KV、110KV、220KV、330KV、500KV。
是根据电力系统生产、运行、维护需要而研制开发的适用型产品。
绝缘操作杆采用目前国际广泛应用的环氧树脂和无碱玻璃纤维材料复合加压整体环绕的工艺，使质量外观色彩均达到了GB13398-92国际标准。
绝缘操作杆基本参数1．绝缘操作杆(又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒)的按长度分为：3米，4米， 5米，6米，8米，10米2．绝缘操作杆(又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒)的基本参数按电压等级分为：10KV、35KV、110KV、220KV、330KV、500KV绝缘操作杆应用范围绝缘操作杆的广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。
绝缘操作杆分类1、按电压等级分为：10 KV、35KV、110KV、220KV、330KV、500KV。
2、按材质分为：玻璃布拉闸杆、酚醛树脂拉闸杆，环氧树脂拉闸杆等。
3、按使用环境分为：普通型拉闸杆，防雨型拉闸杆（全天候拉闸杆）。

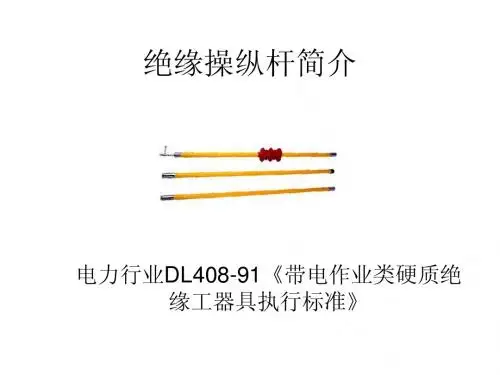

4. 绝缘操作杆根据长度分为：A. 分节接扣式绝缘操作杆 (又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒)，铁接扣式操作杆又称螺旋式操作杆,分节处采用螺旋接口，最长可做到10米，可分节装袋携带方便。
(按长度与节数可分为：2节3米，3节3米，3节4米，3节4.5米，3节5米，，4节6米，4节8米，5节10米 )B. 伸缩式绝缘操作杆：(又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒)，伸缩式高压绝缘操作杆3节伸缩设计，一般最长做到6米，重量轻，体积小，易携带，使用方便，可根据使用空间伸缩定位到任意长度，有效地克服了接口式拉闸杆因长度固定而使用不便的缺点。
绝缘操作杆产品解析首先，绝缘操作杆的杆体是其支撑结构，一般由轻质且高强度的材料制成，如玻璃钢管、碳纤维材料等。
这些材料具有较低的导电性能，并且轻便易操作。
杆体通常可根据具体需求进行延长或缩短，以方便不同场景的使用。
其次，绝缘操作杆的绝缘头是与电力设备接触的部分，它起到隔离电流的作用。
绝缘头一般由绝缘材料制成，如橡胶、PVC等，并能承受一定的电压。
绝缘头的形状多样，有圆头、方头、棱角头等，以适应不同的操作需求。
再次，绝缘操作杆的绝缘杆柄是与杆体连接的部分，承载着绝缘头的重量。
绝缘杆柄通常由金属材料制成，如铝合金等，具有较高的强度和耐磨性。
绝缘杆柄可根据需要进行伸缩或固定，以满足不同长度的操作要求。
此外，连接件也是绝缘操作杆的重要组成部分。
它主要用于连接杆体、绝缘头和绝缘杆柄，以确保各部分的稳固性和可靠性。
连接件通常采用高强度的金属材料，如不锈钢、碳钢等，以确保连接的牢固性和耐用性。
绝缘操作杆的使用具有很多优点。
首先，它可以将操作人员与电力设备有效隔离，避免了电击的危险。
其次，绝缘操作杆具有较高的抗张力和抗弯曲能力，能够承受较大的重量和力。
此外，绝缘操作杆的绝缘材料具有较好的耐磨性和耐腐蚀性，能够在恶劣的工作环境中长时间使用。
需要注意的是，绝缘操作杆虽然能够有效隔离电流，但并不能完全阻隔电流。
因此，在使用过程中仍然要注意操作的正确性和安全性。
此外，绝缘操作杆也需要定期进行检查和维护，以确保其正常工作和使用寿命。
总之，绝缘操作杆是一种重要的工具，能够保护工作人员的安全。
它的杆体、绝缘头、绝缘杆柄和连接件等组成部分相互配合，能够承受一定的力量和电压，保证了绝缘操作的有效性和可靠性。
选择合适的绝缘操作杆，并正确使用和保养，将有助于提高操作安全性和工作效率。
绝缘杆的结构及使用注意事项
绝缘杆又称绝缘操作杆，主要用于跌落式熔断器的分合闸操作，在发电站用于分合高压隔离开关，安装和拆除携带型接地线以及进行电气测量和试验等工作。
在带电作业中则是使用各种专用的绝缘杆。
绝缘杆的结构如图72所示。
它由工作部分、绝缘部分和把手部分等组成。
绝缘部分与把手部分以护环相隔开，它们是用浸过绝缘漆的木材、硬塑料、胶木或玻璃钢制成。
工作部分一般用金属制成。
绝缘杆的把手和绝缘部分的最小长度可根据使用电压的高低和使用场所的不同而定。
绝缘杆的长度见表。
图绝缘杆
表绝缘杆的长度
使用绝缘杆应注意以下事项：
(1)使用绝缘杆时禁止装接地线。
(2)操作人员必须戴绝缘手套，穿绝缘靴（鞋），旁边应有专人监护。
(3)使用时手应握把手部分，不能超出护环。
(4)绝缘杆不许摔打损伤。
无特殊防护装置的绝缘杆，不得在下雨或下雪天在室外使用。
(5)绝缘杆使用完毕，宜悬挂在干燥的室内保存，也可架在支架上，不要与墙接触，以免受潮。
