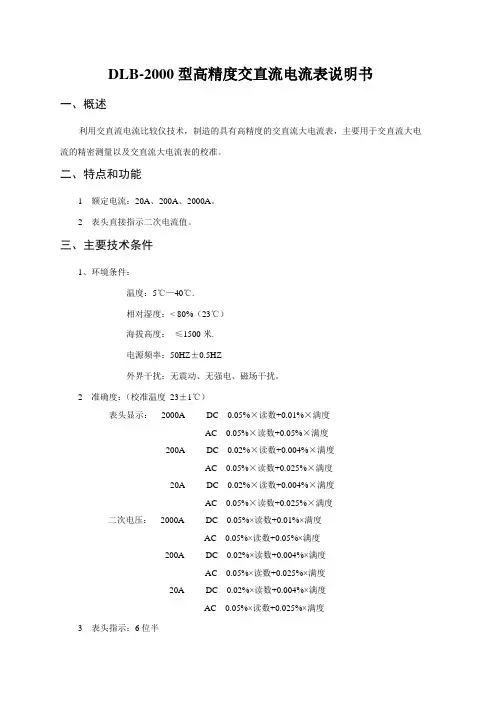

1、概述《CL302C交直流指示仪表检定装置》是市科陆电子科技股份聚集高科技人才,重点投入,最新设计生产的新一代电测仪器。
该机采用美国最新单片机和最新的数字信号处理算法,超大规模CPLD芯片和大屏幕LCD显示模块及高精度A/D转换电路等一系列先进元器件,结合中文菜单显示，可方便对各类交、直流指示仪表进行检定。
本装置技术先进、性能可靠、功能齐全、操作简便,各项功能指标均符合相关检定规程的要求,是市科陆电子科技股份对广大电测用户的又一最新奉献。
《CL302C交直流指示仪表检定装置》主要检定各类指示仪表，等级分为0.05级、0.1级。
2、主要特点●能检定交直流指示仪表的各项指标；●输出电压源、电流源和功率源均为高精度、高稳定度标准源,软件校准；●采用超大规模CPLD芯片设计自己的专用IC使电路简化并提高了可靠性；●采用大功率(150W以上)集成功率放大器件,具有完善的自我保护功能；●数字移相,相位调节细度为0.01°；●可使用旋转编码器调节参数；●输出电压、电流实现闭环控制,可保证低漂移及年稳定度；●各项输出采用动态负载自动调整,使负载趋于恒定,降低负载调整率；●设计有大容量的FLASH ROM,可存贮检定数据和将数据传输到上层计算机；●采用大屏幕LCD结合弹出式中文菜单显示,操作简单、方便、直观；●提供RS232和RS-485接口,可与PC机或笔记本电脑连接进行检定和进行档案管理,具有IEEE-488接口选件；●主要元器件采用国外名牌厂家产品,生产工艺要求极为严格,从而保证了产品的可靠性；●自动故障检测,可显示出现故障部位；●软件及专用IC可免费升级；●采用德国标准机箱。
3、CL302C主要技术参数输出交流电压输出交流电流输出交流功率输出交流电压、电流频率输出交流电压、电流失真度0.05级：＜0.2%(非容性负载)0.1级：＜0.5%(非容性负载)最大输出负载容量电压输出25VA,电流输出30VA输出直流电压指标测试参考条件环境温度: 23℃±1℃工作温度: 0℃～40℃,湿度:≤85%工作电源围:220VAC±15%,50Hz4、工作原理框图图15、前后面板说明5.1 前面板说明1——大屏幕液晶显示窗2——方向键3——旋转编码器4——直流电压输出端子，最大输出电压840V，红色端子为正端，黑色端子为负端5——直流电流输出端子，最大输出电流30A，红色端子为正端，黑色端子为负端6——交流电流输出端子，黄、绿、红色端子分别为A相、B相、C相电流正端,黑色端子为负端7——交流电压输出端子，黄、绿、红色端子分别为A相、B相、C相电压正端，黑色端子为公共端。
一、概述AOB19系列数显电压、电流表使用说明书三、技术参数二、型号定义AOB19-□□□□□1.1用途AOB194U 、AOB195U 、AOB194I 、AOB195I 系列数显仪表为新一代可编程智能电压、电流表，主要用于对电气线路中的交流或直流电压、电流进行实时测量与指示，并通过RS485接口或模拟量变送输出接口对被测电量数据进行远传。
1.2功能特点●采用模块化设计方式，全SMT 生产工艺●电压、电流测量显示范围(或互感器倍率)可自由设置●一路模拟量变送输出功能（可选），输出可任意编程设置为0～10mA 、0～20mA 、4～20mA●一路上下限报警输出或两路开关量遥控输出功能（可选），报警动作延迟时间可在0~60s 范围内任意设置●RS485通讯输出功能（可选），采用标准MODBUS-RTU 通讯规约●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能●两路或四路开关量输入状态检测功能（可选）,配合RS485通讯实现开关状态的"遥信"与"遥测"●最大最小值查看功能:KR2;KR4K ：继电器触点输出 B ：模拟量变送输出RS4RS RS N ：继电器触点输出+模拟量变送输出+RS485通讯接口仪表外形选择：4：单相交流信号输入5：直流信号输入安装式数字电表系列产品代号开关量输入无：无开关量输入检测功能；：两路开关量输入：四路开关量输入显示方式选择：1:数码管显示输出方式选择：X ：显示仪表，无输出功能T:85通讯接口 S ：继电器触点输出+485通讯接口 D ：模拟量变送输出+485通讯接口1：16槽形、2：42方形、3：6方形、4：46槽形、5：96×48槽形、 7：72×72方形、8：48×48方形、9：96×96方形仪表类型选择：I 表示电流表U 表示电压表信号接入方式选择：3.1交流电压表测量范围：AC 0～660V(直接测量)～（外附电压互感器，量程可测量3.2直流电压表测量范围：DC 0～660V (直接测量)3.3交流电流表测量范围：AC 0～6A(直接测量)～电流可测量3.4直流电流表测量范围：DC 0～±6A (直接测量)DC -1999～+9999A （外附*/75mV 分流器、量程可测量设定）3.5%FS 6采样速率：3.73.810.10.010.00193.10AC/85264V 50/60Hz 3.1133.12HHHH L LLL 3.13AC250V/223.14DC010mA 020mA 420mA 0.5%FS,3.155003.167环境：温度～℃，湿度≤85%RH 的无腐蚀性场合AC 09999kV */100V 在范围内任意编程设定）AC 09999A （外附*/5A 互感器，量程在范围内任意编程设定）在范围内任意编程准确度：±0.5±1个字3.约3次/s测量显示方式：平均值测量，四位LED 数码管有效值显示显示分辨力：可自由设置为、、、3.输入回路功耗：电流＜0.5VA 、电压＜1VA 辅助电源：DC ～辅助电源功耗：VA溢出指示：显示字符“”报警输出：上下限报警同一继电器输出，触点容量A 、DC30V/A变送输出：可自由设置为～、～或～，准确度±与信号输入及辅助电源端口之间电气隔离变送输出负载电阻：≤Ω通讯接口：RS485串行通讯，采用MODBUS_RTU 通讯规约3.1工作-1050＜或“”-16槽形42方形6方形46槽形96×48槽形72×72方形48×48方形96×96方形宽9672801209648160120高96728060484880120宽9268761169245152112高92687656454576112安装开孔尺寸仪表外形高9167751159044150110深91677555444475110宽80808080100100壳体尺寸面框尺寸10080四、安装与接线4.1外形与安装开孔尺寸单位：mm4.2安装方法根据仪表外形尺寸在上表中选择对应的开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。
安装式模拟指示交流、 直流电流电压测量仪表使用说明书符合标准：GB/T 7676.1～2安装、使用产品前，请仔细阅读 使用说明书并妥善保管、备用1适用范围本系列仪表中交流电流、电压表适用于50Hz交流电路中电流、电压的测量；直流电流、电压表适用于直流电路中电流、电压的测量。
除单独使用外，主要为交流、直流输配电站、电网等电力系统和各种开关柜、电源柜、控制柜、补偿柜等电器装置作仪表盘配套使用。
2 结构特征交流仪表采用磁电系测量机构，配以AC/DC测量电路，构成整流系仪表。
直流仪表由磁电系测量机构及测量电路构成。
3 工作原理整流系仪表：被测交流电压或电流，经测量线路转换成直流信号，此信号流经测量机构动圈时，在永久磁铁磁场的作用下产生转动力矩，动圈带动指针偏转，当与游丝的反作用力矩平衡时，指示出被测量值。
直流仪表：被测直流电压或电流，经测量电路转换成测量机构可承受的直流电流信号，此信号流经动圈产生的磁场与固定永久磁铁的磁场相互作用产生转动力矩，动圈带动指针偏转，当与游丝的反作用力矩平衡时，指针在标度盘上指示出被测量值。
4 主要技术参数仪表性能符合GB/T 7676.1《直接作用模拟指示电测量仪表及其附件定义和通用要求》、GB/T 7676.2《直接作用模拟指示电测量仪表及其附件电流表和电压表的特殊要求》。
4.1 准确度等级: 见表3～表5。
注1：标有有效点的仪表准确度等级限于有效点以上范围内。
注2：过载型仪表准确度等级限于有效点以上的不过载范围。
4.2 响应时间: ≤4s。
4.3 量程见表1、表2。
注1：可根据用户需求订做其他量程。
注2：直流仪表按表2量程可制作零位居中的各型号产品。
4.4 指针偏转角度: 90°。
4.5 工作条件4.5.1 工作温度范围: -5℃～45℃，极限工作范围: -25℃～+55℃。
4.5.2 仪表外壳防护等级: IP51。
4.5.3 耐压试验: 频率50Hz、电压2kV、电流5mA，持续时间1min试验，无击穿、飞弧。
CJ5135系列三位半直流电压电流数字面板表使用说明书CJ5135系列数显直流电压电流表具有精度高，稳定性好，抗干扰性能优越，显示清晰，工艺精良。
产品外观大方，小巧精致美观，品质优良。
产品特点：产品应用：CJ5135系列数显直流电压电流表，可广泛应用于各种仪器仪表，教学设备，电力电子，工业自动化控制设备，医疗器械，交直流稳压电源，教学设备等作为直流电参数显示部件，提升产品档次，为各类指针式仪表的首选更新换代品。
主要技术参数：（执行标准GB/14913-2002)1. 工作电源：DC 5V±5%单电源 或DC:9V 12V 24V,AC220V可定做2. 工作电流：≤50mA3. 基本量程：±199.9mV或±1.999V4. 输入阻抗：≥1MΩ5. 准确度：±（0.2%读数+2个字）6. 过量程显示：第一位显示＂1＂或＂-1＂，后三位全不显示7. 工作温度：0-50℃8. 工作湿度：≤85%RH9. 显示字高：LED 0.56＂10.外型尺寸：79×42×25(40)(mm)11.开孔尺寸：75×39（mm)12.其他性能：自动归零，自动极性转换.产品连接线说明：仪表接线及开孔尺寸如图所示：CJ5135系列接线图外形及安装尺寸以上接线图仅供参考，请以仪表壳体上的接线图为准温馨提示：本公司其它产品有:液晶显示的温度计,电压/电流面板表,数字调节仪,温控表,智能计数器,时间继电器,频率转速表,JD194系列电量变送器,CD194系列电力仪表,多功能电量测量仪表,DCDC电源模块,公司可根据客户要求定制非标产品.注意事项：1.仪表输入方式根据用户电路不同可分为两种,a：信号地、电源地、模拟地，如三地全部连接在一起就是“共地”，此种情况适用于采用独立工作电源的设备，稳定性好，抗干扰能力强；b:信号地独立，电源地和模拟地相连接，我们称为“浮地”，此情况适用于独立电源、差动放大信号输入设备；用户应根据实际用情况选择合适的输入方式。
EX2001型交流电压表使用说明书一、EX2001型交流电压表主要性能简介EX2001型交流电压表为一路交流电压测量及LED显示的仪表。
其输入为交流电压信号（0-600V）,量程可选；输出为RS-485接口的数字信号，支持的通讯规约：MODBUS-RTU。
其主要的功能与技术指标如下：１、测量并显示测量：测量输入交流电压信号，电压范围：0~600V。
显示：一行4位0.56″LED数码管显示测量单相交流电压值。
显示更新：约800mS/次；２、输入信号电压量程（相电压）：0～600V可选。
输入信号：为交流电压信号过载能力：1.2倍量程输入可正确测量；瞬间(10周波)电压2倍量程不损坏。
输入阻抗：约500Ω／V ＊量程；３、通讯输出输出接口：RS-485 二线制。
通讯速率（Bps）：1200、2400、4800、9600、19.2K 可软件设置通讯协议： MODBUS-RTU。
４、测量精度： 0.2%。
５、工作电源： AC220V±10%，50/60Hz；或DC12V；６、整机功耗：< 3VA；７、外型尺寸：48mm *96mm * 112mm开口尺寸：43mm*92mm ；８、整机重量: 约 400克；９、工作环境：工作温度：-10℃~60℃极限温度：-20℃~70℃存储温度：-40℃~100℃相对湿度：-5%~93%不结露二、EX2001型交流电压表的外形图及端子定义1、EX2001型交流电压表外型结构尺寸图：2、EX2001型交流电压表图片为：3、EX2001型交流电压表端子定义接线端子示意图为：EX2001-5141后面板接线端子示意图接线端子说明：三、EX2001型交流电压表典型应用说明1、EX2001型交流电压表通讯接口、通讯协议及应用请参照“EX系列电测表通讯接口应用说明”；2、LED指示灯：EX2001型交流电压表正常运行状态下，运行指示灯在不停的闪烁，闪烁速度：800ms/次。
智能单相电流电压表使用说明书三、开孔尺寸及面板说明:单位(mm )一、产品特点▷真有效值测量,整四位显示▷软件调校.内部无电位器.精度高▷通过面板按键实现可编程调节▷扩展功能(RS485通讯、2路上下限报警输出、 2路开关量输入/输出、1路模拟量输出)可选。
二、技术指标输入显示输入过载扩展频率电压功耗电压：500V.电流：5A (由用户指定)持续1.2倍.瞬时:电压2倍/1S 电流10倍/5S 交流配互感器,直流配75mv 分流器50Hz ±10%AC220V ±10%（45-55Hz ）特殊可定做≤2W精度等级隔离耐压绝缘电阻工作条件整四位、显示数据更新时间：1S 0-99990.5%2KV/50Hz/1min 相对湿度≤93%≥100MΩ≥10000h环境温度：-25℃-55℃LED 显示平均无故障工作时间无腐蚀气体场所海拔高度≤2500m四、操作说明:12,量程范围设置:1.以上操作步骤是智能单相交流/直流/电流/电压仪表的全部操作过程,如果您所选购置的仪2.显示值的设定: 由于仪表在出厂前已通过高精度校验仪进行校对,根据仪表规格已设定好,在一般情况下是不需要重新设置的,如果用户有必要对显示值重新设置时,请按以下说明设定:①.电压表:凡测量电压信号范围在0-500V 内的表,不必进行设置,如输入是100V 的电压互感器 ②.电流表,交流电流表以5A 为标准输入信号,须按实际显示值设定,如100A /5A 设置为100以此类推。
信号,此时K 指示灯亮单位为KV ,可按实际显示值设定,例如10KV/100V,设置为10以此类推。
直流电流表以75mv 为标准输入信号,须按实际显示值设定,如150A /75mv 设置为150以此类推。
确认返回键数值增加键数值减少键电源外形代号外 形 尺 寸开 孔 尺 寸42方形6方形5槽形9方形72方形A (mm )B (mm )C (mm )D (mm )E (mm )120809696721208048967285111769191111764491676785858585上海讯尔电气仪表有限公司大西洋电器仪表有限公司电话：0577-******** 0577-******** 传真：0577-********地址：柳市新市街50弄3号五、接线方式：工作电源96*48仪表接线图仪表接线图仪表接线图仅供参考具体接线方法以仪表壳体所附接线图为准输入电流输入电压765432110987654321工作电源输入电流输入电压96*96/120*12010987654321工作电源输入电流输入电压72/80仪表接线图七、注意事项：端子不能接错否则烧毁仪表,采用交流供电的仪表,供电电源应能保证电压稳定,远离有干扰的设备。
声明武汉市华天电力自动化有限责任公司版权所有，保留所有权利。
本使用说明书所提及的商标与名称，均属于其合法注册公司所有。
本使用说明书受著作权保护，所撰写的内容均为公司所有。
本使用说明书所提及的产品规格或相关信息，未经许可，任何单位或个人不得擅自仿制、复制、修改、传播或出版。
本说明书所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
可随时查阅我公司官网：除非有特殊约定，本说明书仅作为使用指导，本说明书中所有陈述、信息等均不构成任何形式的担保。
销售热线：027-********/87497907/87455189E-mail：*****************服务承诺感谢您使用本公司的产品SGB-C系列交直流数字高压表。
在初次使用该仪器前，请您详细阅读使用说明书，将可帮助您正确使用该仪器。
我们深信优质、系统、全面、快捷的服务是事业发展的基础。
经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业第一生命"的服务理念。
立足现代电测高科技，以更好的产品质量，更完善的售后服务，全力打造技术领先、质量领先、服务领先的知名电测品牌企业。
坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售后服务！清单导读本说明书装箱清单是标准配置，如有差异请核对供销合同，武汉市华天电力自动化有限责任公司保留修改的权利。
注：详细清单见本说明书最后一页“装箱清单”。
销售热线：027-********/87497907/87455189E-mail：*****************销售热线：027-********/87497907/87455189E-mail：*****************为了避免可能发生的危险，请阅读下列安全注意事项。
本产品只可使用我公司产品专用并且符合本产品规格配套要求的附件。
防止电击和火灾及人身伤害！只有经过专业培训的人员才能操作此仪器/仪表。
