高中数学《4.1流程图》导学案2 新人教A版选修1-2

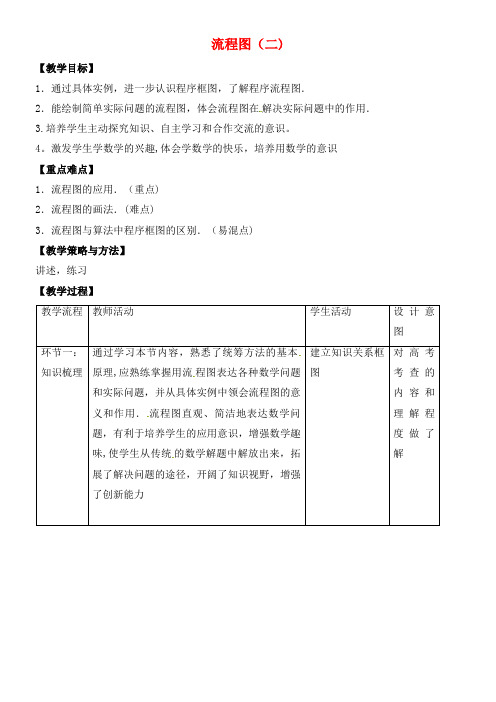

流程图（二)【教学目标】1．通过具体实例，进一步认识程序框图，了解程序流程图．2．能绘制简单实际问题的流程图，体会流程图在解决实际问题中的作用．3.培养学生主动探究知识、自主学习和合作交流的意识。

4。

激发学生学数学的兴趣,体会学数学的快乐，培养用数学的意识【重点难点】1．流程图的应用．（重点)2．流程图的画法．(难点)3．流程图与算法中程序框图的区别．（易混点)【教学策略与方法】讲述，练习【教学过程】通过学习本节内容，熟悉了统筹方法的基本原理,应熟练掌握用流程图表达各种数学问题和实际问题，并从具体实例中领会流程图的意义和作用．流程图直观、简洁地表达数学问题，有利于培养学生的应用意识，增强数学趣味,使学生从传统的数学解题中解放出来，拓展了解决问题的途径，开阔了知识视野，增强了创新能力在学习过程中要注意以下几点：1．完成一件事情，怎样规划安排才能用时最少，用费最省，路线最近等，像这种用最少的投放,获取最好的效果的一类问题叫做统筹与优化问题．2．解答统筹与优化问题，要注意联系实际，把题目中所说的“最优”、“最佳”或“最合理”转化为相对应的最大、最小问题．误区警示1.流程图描述动态过程．2．流程图一般有一个起点，一个或多个终点．题型一程序框图［点评］解决循环结构框图问题，首先要找出控制循环的变量其初值、步长、终值（或控制循环的条件），然后看循环体，循环次数比较少时，可依次列出即可获解,循环次数较多时可先循环几次，找出规律,要特别注意最后输出的是什么,不要出现多一次或少一次循环的错误。

题型二工序流程图工序流程图又称统筹图，它用于描述工业生产的流程，通过解读流程图,可获得解决问题的方法，通过画流程图,可以把问题的解决方法直观明了的表示出来．例二机床的大修有如下的工程项目:拆卸清洗,部件检查，零件加工，零件修理，床身和工作台研合，部件组装(不含电器),变速器组装，试车．画出工序的流程图．［分析］由题目可获取的主要信息是画机床大修的工序流程图．解答本题需先明确各项工序间的关系,然后再画工序流程图．通过名师点睛提示认识的层次针对刚刚所讲知识点及时进行巩固训练1.在如图所示的框图中，若该图中输入的值与输出的值相等，则输入的a 值应为（ ）A ．1 B ． 3 C ．1或3 D ．0或 3 [答案］ D ［解析］ 输入的值为a,输出的值为－a2＋4a,由a ＝－a2＋4a ，得a ＝0或3。

2019-2020年高中数学《4.1流程图》导学案新人教A版选修1-2一、自主学习，明确目标1、通过实例，进一步认识程序框图；2、理解流程图的概念；3、能绘制简单实际问题的流程图，体会流程图在解决实际问题中的作用.二、研讨互动，问题生成1、流程图的含义（1）流程图是由一些和构成的图示.（2）流程图通常会有个“起点”，个“终点”.（3）流程图一般按照从到，从到的顺序来画.（4）在流程图中，活动的每一个明确的步骤构成流程图的一个基本单元，基本单元之间通过产生联系。

2、工序流程图流程图还可用于描述，这样的流程图通常称为工序流程图，在工序流程图内每一个代表一道工序.3、程序框图和流程图的区别和联系？三、合作探究，问题解决题型一程序框图及简单应用例1 如图4－1－1所示的程度框图，运行相应的程序，则输出s的值为（）A、－1B、0C、1D、3变式训练1 某程序框图如图所示，若输出的S＝57，则判断框内为（）A、k>4?B、k>5?C、k>6?D、k>7?题型二工序流程图例2 某药厂生产某产品的过程如下：（1）备料、前处理、提取、制粒、压片、包衣、颗粒分装、包装；（2）提取环节经检验，合格，进入下一工序，否则返回前处理；（3）颗粒分装环节经检验合格进入下一工序，否则为废品，画出生产该产品的工序流程图.变式训练2纸杯从原材料（纸张）到商品（纸杯）主要经过四道工序：淋膜、印刷、横切、成型.首先用淋膜机给原纸淋膜，然后用分切机把已经淋膜好的纸分切成矩形纸张（印刷后作杯壁用）和卷筒纸（作杯底），再将矩形纸印刷并切成扇形杯壁，将卷筒纸切割出杯底，将杯壁与杯底黏合，最后成型，画出该工序流程图.题型三流程图的解读与应用例3、如下图是某工厂加工笔记本电脑屏幕的流程图：根据此流程图可回答下列问题：（1）一件屏幕成品可能经过几次加工和检验程序？（2）哪些环节可能导致废品的产生，二次加工产品的来源是什么？（3）该流程图的终点是什么？四、经典示例，巩固提高已知某算法的流程图如图所示，若将输出的（x,y）值依次记为（x1,y1）、（x2,y2）、…、（x n,y n）、….（1）若程序运行中输出的一个数组是（t,－8），则t= ；（2）程序结束时，共输出（x,y）的组数为 .xx.14.如果执行如图3所示的程序框图，输入,则输出的数 = .xx.5．执行右面的程序框图，如果输入的N 是6，那么输出的p是A．120 B． 720 C． 1440 D． 5040xx.8右面的框图，输入N=5，则输出的数等于（A）（B）（C）（D）xx.10．执行如图所示的程序框图，输入，那么输出的各个数的和等于A．3 B． 3.5 C． 4 D．4.5xx,6、右面的程序框图，如果输入三个实数a、b、c，要求输出这三个数中最大的数，那么在空白的判断框中，应该填入下面四个选项中的（）A. c > xB. x > cC. c > bD. b > cxx.5．如果执行右面的程序框图，那么输出的（）Ａ．2450 Ｂ．2500 Ｃ．2550 Ｄ．2652五、要点归纳，反思总结流程图的画法步骤（1）分析自然语言描述的流程，将其分解为若干个比较明确的步骤；（2）分析每个步骤是否可以直接表达，或需要借助逻辑结构来表达；（3）分析各个步骤间的关系；（4）画出流程图.2019-2020年高中数学《4.1流程图》导学案2 新人教A版选修1-2学习目标能绘制简单实际问题的流程图,体会流程图在解决实际问题中的作用,并能通过框图理解某件事情的处理过程.1．在必修3我们学习了算法的程序框图，在本章中，我们将继续学习利用流程图来刻画数学问题以及其他问题的解决过程；流程图事实上是将自然语言转化为算法的一种过渡形式，一般需要将每个算法的步骤分为，再根据各个单元之间的逻辑关系，用将它们连接起来。

河北省唐山市开滦第二中学高中数学 4.1流程图学案新人教A版选修1-2【学习目标】1．通过具体实例，使学生进一步认识程序框图.2．通过绘制解决数学问题的程序框图和认识解决实际问题的流程图，使学生了解流程图的一般形式、特征和作用. 了解工序流程图.3．通过认识和绘制解决实际问题的流程图，使学生了解绘制流程图的一般方法和顺序. 通过认识和绘制解决实际问题的流程图，使学生了解流程中包含同时进行的两个或多个步骤的流程图的画法.【重点难点】重点：画流程图和读流程图的一般方法.难点：总结绘制流程图的一般步骤，表达解决数学问题的过程.【学习内容】1.在课前复习程序框图和“二分法”的相关知识.2.回忆下列图形符号的名称及功能程序框图是流程图的一种，3流程图是和构成的图示.作用：是用来表示过程.特征：有一个“起点”，一个或多个“终点”.优越性：可以、地表示动态过程从开始到结束的全部步骤.例1考生参加某培训中心的考试需要遵循以下程序：在考试之前咨询考试事宜.如果是新考生，需要填写考生注册表，领取考生编号，明确考试的科目和时间，然后缴纳考试费，按规定时间参加考试，领取成绩单，领取证书.如果不是新考生，则需出示考生编号，明确考试的科目和时间，然后缴纳考试费，按规定时间参加考试，领取成绩单，领取证书.设计一个流程图，表示这个考试流程. 例2.某“儿童之家”开展亲子活动，计划活动按以下步骤进行：首先，儿童与家长按事先约定的时间来到“儿童之家”.然后一部分工作人员接待儿童，做活动前的准备；同时，另一部分工作人员接待家长，交流儿童本周的表现.第三步，按照亲子活动方案进行活动.第四步，启导员填写亲子活动总结记录；同时，家长填写亲子活动反馈卡.最后，启导员填写服务跟踪表，，你能为“儿童之家”的这项活动设计一个活动流程图吗？例3.解决“简单线性规划问题”的一般步骤是：首先阅读题目，写出约束条件，写出目标函数；然后作出平面区域表示可行域，作出直线表示目标函数；再在可行域内平行移动直线使目标函数取得最大（小）值，解方程组求得最优解；最后代入最优解求得目标函数取得最值.画出这个数学问题的流程图.例4.读下面程序框图，说明输出的结果（）A. 1B. 3C. 4D. 6例5.读上面算法流程图，输入1=x 得结果（ ） A.23 B.0 C.211- D.29- 【课堂小结与反思】 本节课学习了哪些内容？【课后作业与练习】1.有三个整数c b a ,,，由键盘输入，输出其中最大的数，其算法如下，画出其流程图.第一步：输入c b a ,,；第二步：若b a >，且c a >，则输出a ，否则，执行第三步； 第三步：若c b >，输出b ，否则输出c .2.画出求100994321-++-+- 的值的程序框图.3某工厂加工某种零件有三道工序：粗加工、返修加工和精加工.每道工序完成时，都要对产品进行检验.粗加工的合格品进入精加工，不合格品进入返修加工；返修加工的合格品进入精加工，不合格品作为废品处理；精加工的合格品为成品，不合格品为废品.用流程图表示这个零件的加工过程.4. 建立数学模型一般经历下列过程：从实际情境中提出问题，建立数学模型，通过计算或推导得到数学结果，结合实际情况进行检验，如果合乎实际，就得到可以应用的结果，否则重新审视问题的提出，建模，计算或推导得到数学结果，直到合乎实际的结果为止.设计一个流程图表示这一过程.5.据下列流程图可得结果为------（ ）A. 19B. 67C. 51D. 706.以下是为计算某一表达式而绘制的算法流程图，该表达式可为 .7.有这样一个游戏，每个人从任意一个正整数n 开始，连续进行如下运算：若n 是奇数，就把这个数乘以3再加1；若n 是偶数，就把这个数除以2.这样演算下去，直到第一次得到1为止.设计一个流程图，表示这个游戏的过程.8.求曲线（图形）的方程，一般有下面几个步骤：（1）建立适当的坐标系，用有序的实数对（),y x 表示曲线上任意一点M 的坐标； （2）写出适合条件p 的点M 的集合(){}M p M P =； （3）用坐标表示条件)(M p ，列出方程()0,=y x f ； （4）化方程()0,=y x f 为最简形式；（5）说明以化简后的方程的解为坐标的点都在曲线上. 设计流程图，描述以上求曲线（图形）的方程的一般步骤.。

2019-2020年高中数学 4.1 流程图教案新人教A版选修1-2(教师用书独具)●三维目标1．知识与技能(1)通过具体实例，进一步认识程序框图．(2)通过具体实例，了解工序流程图．2．过程与方法能绘制简单实际问题的流程图，体会流程图在解决实际问题中的作用．3．情感、态度与价值观在使用流程图过程中，发展学生条理性思考，提高学生表达能力和逻辑思维能力．●重点难点重点：学会绘制简单实际问题的流程图，体会流程图在解决实际问题中的作用．难点：绘制简单实际问题的流程图．(教师用书独具)●教学建议建议本节课采用自主探究式教学方法，在复习《必修3》算法程序框图的基础上，引导学生认识流程的作用及意义，让学生自己尝试流程图在其他实际问题中的应用，自己动手绘制流程图．启发学生去发现、研究自己身边的某种工序流程，并总结工序流程图的制作方法．利用研究性学习的方法，让学生讨论、交流、总结规律方法．●教学流程创设问题情境，引出问题，引导学生了解流程图的作用、画法、类型及如何应用流程图解决实际问题．让学生自主完成填一填，使学生进一步熟悉流程图的有关概念．引导学生分析例题1中程序框图的画法．回顾几种不同结构的程序框图在算法中的应用．教师指导完善，解答疑惑．并要求学生独立完成互动探究．由学生分组探究例题2中工序流程图的画法，引导学生去总结画工序流程图的步骤，及其应用方法．完成变式训练．完成当堂双基达标，巩固所学知识及应用方法．并进行反馈矫正．归纳整理，进行课堂小结，整体认识本节所学知识，强调重点内容和规律方法．学生自主完成例题3变式训练，老师抽查完成情况，对出现问题及时指导．通过易错辨析纠正运算中出现的错误．让学生自主分析例题3，老师适当点拨解题思路，学生分组讨论给出解法．老师组织解法展示，引导学生总结解题规律．课标解读1.通过具体实例，进一步认识程序框图，了解程序流程图．2．能绘制简单实际问题的流程图，体会流程图在解决实际问题中的作用．(重点、难点)流程图【问题导思】1．展示算法步骤的直观图示称为流程图，除此之外，流程图是否还有其他形式？【提示】有，由一些图形符号和文字说明构成的图示都称为流程图．2．你能举出几个流程图的实例吗？【提示】实验室工作流程图，阅览室阅读流程图等．由一些图形符号和文字说明构成的图示称为流程图，流程图常常用来表示一些动态过程，通常会有一个“起点”，一个或多个“终点”．工序流程图用于描述工业生产流程的流程图通常称为工序流程图.程序框图的画法【思路探究】写出算法→画出流程图【自主解答】算法如下：第一步：输入a，b，c；第二步：若a＞b且a＞c，则输出a，否则，执行第三步；第三步：若b＞c，输出b，否则，执行第四步；第四步：输出c.根据以上步骤可以画出如图所示的算法流程图．1．程序框图是一种用规定的图形、指向线及文字说明来准确表示算法的图形，能清楚地展现算法的逻辑结构，具有直观、形象的特点．2．程序框图要基于它的算法，在对一个算法作了透彻分析的基础上再设计流程图，在设计流程图的时候要分步进行，把一个大的流程图分解成若干个小的部分，按照顺序结构、条件结构、循环结构来局部安排，最后再把各部分之间进行组装，从而完成完整的程序框图．把“三个整数a，b，c”改为“两个整数a，b”，其他不变，试画出算法流程图．【解】算法流程图如图：工序流程图的吸收．造气3即黄铁矿与空气在沸腾炉中反应产生SO2和矿渣，矿渣作废物处理，SO2再经过净化处理；接触氧化是SO2在接触室中反应产生SO3和SO2，其中SO2再循环接触反应；吸收阶段是SO3在吸收塔内反应产生硫酸和废气．请据上述简介，画出制备硫酸的流程图．【思路探究】划分工序→明确工序之间的关系→画工序流程图【自主解答】按照工序要求，可以画出下面工序流程图：画工序流程图的步骤：(1)从需要管理的任务的总进度着眼，进行合理的工作或工序的划分．(2)明确各工作或工序之间的关系．即①衔接关系，各工作或各工序之间的先后顺序．②平等关系，各工作或各工序之间可以独立进行，根据实际情况，可以安排它们同时进行．③交叉关系，一次工作或工序进行时，另外一些工作或工序可以穿插进行．(3)根据各工作或各工序所需要的工时进行统筹安排．(4)开始时流程图可以画得粗疏，然后再对每一框进行逐步细化．特别地：在程序框图中允许有闭合回路，而在工序流程图中不允许有闭合回路．想沏壶茶喝，当时的情况是：开水没有，烧开水的壶要洗，沏茶的壶和茶杯要洗，茶叶已有，问应如何进行？(各工序所需时间分别为：洗水壶1分钟，洗茶壶、茶杯2分钟，烧开水15分钟，取茶叶1分钟，沏茶1分钟)【解】方案一洗好水壶，灌入凉水，放在炉子上，打开煤气．待水烧开后，洗茶壶、茶杯，取茶叶，沏茶，用流程图表示为：洗水壶→烧开水→洗茶壶、茶杯→取茶叶→沏茶方案二合并可以同时进行的流程，即洗水壶，烧开水同时洗茶壶、茶杯，取茶叶，水烧开沏茶，用流程图表示为：洗水壶→烧开水，洗茶壶、茶杯，取茶叶→沏茶流程图的应用购买了基金，但忘记了基金账户，他想通过客服热线查询自己的基金账号，应如何操作？拨通客服热线账户查询2身份证号登录1输入6位查询密码分红查询3交易确认查询2账户份额查询1基金代码查询4基金账号查询5基金账号登录2直销交易1身份证号登录1输入8位交易密码申购2认购1赎回3转换4基金账号登录2净值查询3上一开放日净值1历史净值2人工服务0客服代表接听1语音留言2投诉1咨询2图4－1－1【思路探究】 客服热线查询通常都是用流程图的形式给出各种业务的操作方式，另外也可以根据语音提示来完成操作．【自主解答】 他要查询自己的基金账号，可如下操作：拨通客服热线⇒按2号键进行账户查询⇒按1号键用身份证号登录⇒输入6位查询密码⇒按5号键查询基金账号．阅读流程图，从中获取相应信息是流程图应用的主要体现，通过分析流程图，可以知道某项工作如何解决、有哪些步骤、需要注意哪些问题，因此可以整体上把握问题解决的流程，并且还可以进行优化．某地联通公司推出10011电话服务，其中话费查询业务流程如图4－1－2：拨通10011电话查询本机按1余额查询按2当前话费按1月结话费按3传真详单按4查询其他手机按2输入手机号码按#输入手机密码按#图4－1－2如果某人用手机查询该手机卡上余额，该如何操作？【解】 该人应用手机拨通10011电话，然后按1号键，再按2号键，即可查询该手机卡上余额.程序化思想一些问题的解决常常需要设计出一系列可操作的步骤，只要按顺序执行这些步骤，都能完成任务，这种解决问题的思想称为程序化思想．(12分)在国内寄平信，每封信的质量x (克)不超过60(克)时的邮费y (分)的标准为y ＝⎩⎪⎨⎪⎧ 80，x ∈0，20]，160，x ∈20，40]，240，x ∈40，60].试写出计算邮费的算法步骤，并画出程序框图．【思路点拨】 题中函数为分段函数，可用条件结构画程序框图．【规范解答】第一步：输入信的质量x；2分第二步：若x>20不成立则输出邮费y＝80，否则执行第三步；4分第三步：若x>40不成立，则输出邮费y＝160，否则执行第四步；6分第四步：输出邮费y＝240.8分程序框图如下图所示：12分程序框图及其画法：(1)程序框图是一种用规定的图形、指向线及文字说明来准确表示算法的图形，能清楚的展现算法的逻辑结构，具有直观、形象的特点．(2)程序框图要基于它的算法，在对一个算法作了透彻分析的基础上再设计流程图，在设计流程图的时候要分步进行，把一个大的流程图分解成若干个小的部分，按照顺序结构、条件结构、循环结构来局部安排，最后再把各部之间进行组装，从而完成完整的程序框图．1．流程图表示一种动态的过程或过程性的活动．2．绘制流程图要搞清各过程间的关系，流程线上的箭头标识动态的方向；流程图通常一个起点，一个或多个终点．3．程序框图是流程图的一种，画程序框图要使用标准的符号，选用合适的逻辑结构，直观表示各算法步骤．1．流程图描述动态过程，关于其“终点”的描述中，较为恰当的是()A．只允许有一个“终点”B．只允许有两个“终点”C．可以有一个或多个“终点”D．可以无“终点”【解析】流程图可以有一个或多个终点，选C.【答案】C2．要描述一个工厂生产某种产品的步骤，应用()A．程序框图B．工序流程图C．知识结构图D．组织结构图【解析】工序流程图是描述产品生产工序的框图．【答案】B3．进入互联网时代，发电子邮件是必不可少的，一般而言，发电子邮件要分成以下几个步骤：a.打开电子信箱；b.输入发送地址；c.输入主题；d.输入信件内容；e.点击“写邮件”；f.点击“发送邮件”．则正确的是()A．a→b→c→d→e→fB．a→c→d→f→e→bC．a→e→b→c→d→fD．b→a→c→d→f→e【解析】根据发电子邮件实际操作的顺序可知选C.【答案】C4．某市质量技术监督局质量认证审查流程图如图4－1－3所示，从图中可得在审查过程中可能不被通过审查的环节有________处．图4－1－3【解析】这是一个实际问题，观察流程图可知有3处判断框，即3处环节可能不被审查通过．【答案】3一、选择题1．下面是求过两点P1(x1，y1)，P2(x2，y2)的直线的斜率的流程图，则空白处应填()图4－1－4A．x1＝x2？B．x1≠x2?C．y1＝y2?D．y1≠y2?【解析】根据过两点P1(x1，y1)，P2(x2，y2)的直线的斜率的定义知，当x1＝x2时，直线的斜率不存在．【答案】A2．下列判断不正确的是()A．画工序流程图类似于算法的流程图，要先把每一个工序逐步细化，按自上向下或自左到右的顺序B．在工序流程图中可以出现循环回路，这一点不同于算法流程图C．工序流程图中的流程线表示相邻两工序之间的衔接关系D．工序流程图中的流程线都是有方向的指向线【解析】工序流程图不可以出现循环回路，故B错．【答案】B3．(xx·山东高考)执行两次如图4－1－5所示的程序框图，若第一次输入的a的值为－1.2，第二次输入的a的值为1.2，则第一次，第二次输出的a的值分别为()图4－1－5A．0.2,0.2 B．0.2,0.8C．0.8,0.2 D．0.8,0.8【解析】由程序框图可知：当a＝－1.2时，∵a＜0，∴a＝－1.2＋1＝－0.2，a＜0，a＝－0.2＋1＝0.8，a＞0.∵0.8＜1，输出a＝0.8.当a＝1.2时，∵a≥1，∴a＝1.2－1＝0.2.∵0.2＜1，输出a＝0.2.【答案】C4．两个形状一样的杯子A和B中分别装有红葡萄酒和白葡萄酒．现在利用空杯子C将A和B两个杯子里所装的酒对调，下面画出的流程图正确的是()A．A→CB→AC→B B．A→BB→CC→AC．A→CC→BB→A D．A→CB→CB→A 【解析】把A中的红葡萄酒倒入空杯子C中，然后把B中白葡萄酒倒入A中，最后再把C杯中的红葡萄酒倒入B中，即A→C，B→A，C→B.【答案】A5．某工程的工序流程图如图4－1－6，则该工程的总工时为()图4－1－6A．9天B．8天C．7天D．6天【解析】因为各个不同工序中用时最多的是①→②→④→⑥→⑦即9天，故选A.【答案】A二、填空题6．(xx·福建高考)某地区规划道路建设，考虑道路铺设方案．方案设计图中，点表示城市，两点之间连线表示两城市间可铺设道路，连线上数据表示两城市间铺设道路的费用，要求从任一城市都能到达其余各城市，并且铺设道路的总费用最小．例如：在三个城市道路设计中，若城市间可铺设道路的线路图如图(1)，则最优设计方案如图(2)，此时铺设道路的最小总费用为10.现给出该地区可铺设道路的线路图如图(3)，则铺设道路的最小总费用为________．图4－1－7【解析】根据题目中图(3)给出的信息及题意，要求的是铺设道路的最小总费用，且从任一城市都能到达其余各城市，可将图(3)调整为如图所示的结构(线段下方的数字为两城市之间铺设道路的费用)．此时铺设道路的总费用为2＋3＋1＋2＋3＋5＝16.【答案】167．(xx·湖北高考)阅读如图4－1－8所示的程序框图，运行相应的程序，输出的结果s ＝________.图4－1－8【解析】 按算法框图循环到n ＝3时输出结果．当n ＝1时，s ＝1，a ＝3；当n ＝2时，s ＝1＋3＝4，a ＝5；当n ＝3时，s ＝4＋5＝9，a ＝7，所以输出s ＝9.【答案】 98．(xx·东城高二检测)如图4－1－9，该程序框图的功能是判断正整数x 是奇数还是偶数，则①处应填________．图4－1－9【解析】 若r ＝1，则x 是奇数；若r ≠1，则x 是偶数，故填r ＝1. 【答案】 r ＝1 三、解答题9．计算1＋12＋13＋…＋11 000的值，写出算法，画出程序框图．【解】 用i 表示循环次数，用sum 表示总和，算法如下： 第一步 输入i ，sum ，i 的初始值为1，sum 的初始值为0； 第二步 从1开始循环到1 000，sum ＝sum ＋1/i ； 第三步 循环结束后，输出sum. 程序框图如图所示．10．(xx·广州高二检测)某工厂加工某种零件有三道工序：粗加工、返修加工和精加工．每道工序完成时，都要对产品进行检验．粗加工的合格品进入精加工，不合格品进入返修加工；返修加工的合格品进入精加工，不合格品作为废品处理；精加工的合格品为成品，不合格品为废品．用流程图表示这个零件的加工过程．【解】流程图如下：11．有一个农夫带一条狼、一只羊和一筐白菜过河．如果没有农夫看管，则狼要吃羊，羊要吃白菜，但是船很小，只够农夫带一样东西过河，问农夫该如何解决此难题？画出相应的流程图．【解】流程图如下图所示．(教师用书独具)对任意函数f(x)，x∈D，可按如图所示的框图构造一个数列发生器，其工作原理如下：①输入数据x 0∈D ，经数列发生器输出x 1＝f (x 0)；②若x 1∉D ，则数列发生器结束工作；若x 1∈D ，将x 1反馈回输入端，再输出x 2＝f (x 1)，并依此规律进行下去．现定义f (x )＝4x －2x ＋1.(1)若输入x 0＝4965，则由数列发生器产生数列{x n }，写出数列{x n }的所有项；(2)若要数列发生器产生一个无穷的常数列，试求输入的初始数据x 0的值． 【思路探究】 仔细分析流程图，再根据题意解决相应的问题． 【自主解答】 (1)∵函数f (x )的定义域D ＝(－∞，－1)∪(－1，＋∞)， ∴数列{x n }只有3项x 1＝1119，x 2＝15，x 3＝－1.(2)由题意f (x )＝4x －2x ＋1＝x ，即x 2－3x ＋2＝0，解得x ＝2或x ＝1. 故当x 0＝2或x 0＝1时，x n ＋1＝4x n －2x n ＋1＝x n (n ∈N *)， 所以输入的初始数据x 0＝1时，得到常数列x n ＝1(n ∈N *)； x 0＝2时，得到常数列x n ＝2(n ∈N *)．本题通过构造一个模型来考查数列的有关概念，非常有新意，而且也突出了数列与函数、数列与方程等知识的结合，对分析问题、解决问题的能力提出了较高的要求．阅读下面“卡布列克(D.L.Kapreker)运算”的程序框图，回答问题．(1)从任一数，如4 959开始，探究是否存在终止循环的数c ，若存在，指出c ＝？ (2)对于两位数的卡布列克(D.L.Kapreker)运算结果，是否一定会进入一个循环圈？ 【解】 (1)若从4 959开始，按题中规则运算结果为：9 954 5 5539 981－4599⇒－3 555⇒－1 899⇒——————5 355 1 9988 0828 8208 5327 641－0 288⇒－2 358⇒－1 467⇒……——————8 532 6 174 6 174故存在终止循环条件c＝6 174.(2)对于两位数的卡布列克(D.L.Kapreker)运算必进入一个循环圈，该循环圈是：63→27→45→09→81.。

§4.1.1框图—流程图【教学目标】：1、知识与技能：（1）通过具体实例,进一步认识程序框图,了解工序流程图（2）能绘制简单实际问题的流程图,体会流程图在解决实际问题中的作用2、过程与方法：掌握流程图的画法；能画出常见的简单流程图；3、情感态度与价值观：认识并能画流程图；体会流程图在整理资料信息中的应用。

【教学重点】：学会绘制简单实际问题的流程图,体会流程图在解决实际问题中的作用.【教学难点】：绘制简单实际问题的流程图.【课前准备】：Powerpoint或投影片【教学过程设计】：条件结构 ）第四步中是什么逻辑结构？ 怎样用程序框图表达？ 循环结构 用合适流程线把上面四步的程序框图连起来，在加上终端况，就得到上述算om f x f )()(1⋅m x =1是否mx =2第二步第三步输出？）（或021=<-m f x x ε2)f(2-=x x 输入误差和的初值ε21,xx 0)(221=+=m f x xm 是否输出ｍom f x f >⋅)()(1mx =1是否mx =2？）（或021=<-m f x x ε是否结束开始四、 程序框图的特点和本质及不足P78练习与测试：1、根据右边程序框图，当输入10时，输出的是（ ） A ．12 B ．19 C ．14.1 D ．-302、．在如右图的程序图中，输出结果是（ ）A. 5B. 10C. 20 D . 15 3、如下图，该程序运行输出的结果为( ) A ．1 B ．10 C ．19 D ．28 4、右图给出的是计算201614121++++ 的值的一个流程图，其中判断框内应填入的条件是（ ）（A ） 10>i （B ） 10<i （C ） 20>i （D ） 20<i 5、请观察以下流程图，此算法流程图输出k =6、请观察以下流程图，此算法流程图输出x = ，y= ，z=7、请观察以下流程图，说明该算法的处理功能 8、阅读以下流程图，写出其输出的结果9、函数⎪⎩⎪⎨⎧<-=>+=010001x x x x x y ，，，，请设计算法流程图，要求输入自变量x ，输出y 的值。

编写时间：2020年 月 日 2020-2021学年 第一学期 编写人：马安山 课 题第四章 框图4.1 流程图授课班级高二(17)授课时间2020年 月 日学习目标1、通过具体实例，进一步认识程序框图，了解工序流程图；2、能绘制简单实际问题的流程图，体会流程图在解决实际问题中的作用。

教学重点 认识流程图的一般形式、特征和作用教学难点 总结绘制程序框图的一般过程，表达解决数学问题的过程 课 型新 课主要教学方法自主学习、思考、交流、讨论、讲解教学模式 合作探究，归纳总结 教学手段与教具几何画板、智慧黑板．教 学 过 程 设 计各环节教学反思问题一：什么是程序框图？什么是工序流程图？问题1、你还记得程序框图中的各种图形与功能吗？ 问题1：你能回忆一下用自然语言描述的用二分法求方程022=-x 的近似根的算法步骤吗？设计意图：联系程序框图的有关知识，建立问题情境。

问题2：怎样用程序框图来表达算法步骤中的第一步？ 设计意图：让学生用程序框图表达顺序结构的算法步骤。

问题3：第二步中有哪些操作？其中包含了哪些逻辑结构？怎样用程序框图来表达？设计意图：引导学生确定算法步骤中的条件结构，并用条件结构的程序框图来表达。

同时，用流程线与表达其他操作的流程框连接，整体构成一个顺序结构。

问题4：第三步是什么逻辑结构？怎样用程序框图来表达？设计意图：让学生用条件结构的程序框图表达算法中的条件结构。

问题5：第四步是什么逻辑结构？怎样用程序框图来表达？设计意图：引导学生确定算法步骤中的循环结构，并用循环结构的程序框图来表达。

问题6：将各步骤的程序框图连接起来，是否就得到了整个算法的程序框图？还有需要改进的地方吗？设计意图：引导学生得出整个算法的程序框图。

问题7：你能总结一下绘制程序框图的过程以及程序框图的特点吗？设计意图：使学生体会绘制程序框图的过程就是对算法步骤的细化过程，为理解流程图的特点打基础。

问题8：你能描述一下图4.1-5和4.1-6表示的过程吗？它们有什么特点？ 设计意图：让学生体会流程图在实际中的应用。
