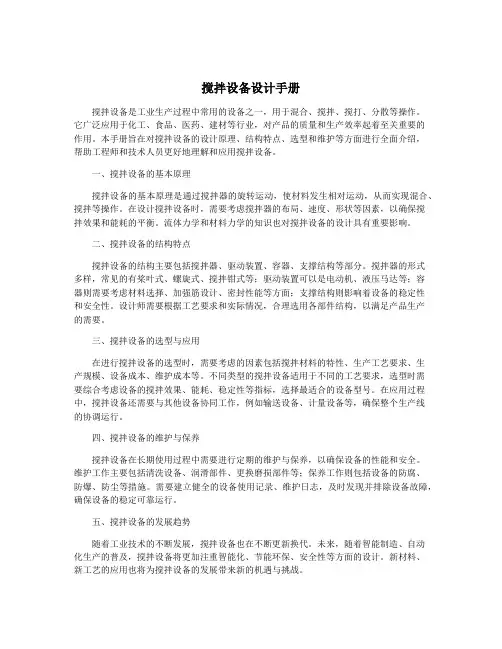

搅拌设备设计手册搅拌设备是工业生产过程中常用的设备之一,用于混合、搅拌、搅打、分散等操作。
它广泛应用于化工、食品、医药、建材等行业,对产品的质量和生产效率起着至关重要的作用。
本手册旨在对搅拌设备的设计原理、结构特点、选型和维护等方面进行全面介绍,帮助工程师和技术人员更好地理解和应用搅拌设备。
一、搅拌设备的基本原理搅拌设备的基本原理是通过搅拌器的旋转运动,使材料发生相对运动,从而实现混合、搅拌等操作。
在设计搅拌设备时,需要考虑搅拌器的布局、速度、形状等因素,以确保搅拌效果和能耗的平衡。
流体力学和材料力学的知识也对搅拌设备的设计具有重要影响。
二、搅拌设备的结构特点搅拌设备的结构主要包括搅拌器、驱动装置、容器、支撑结构等部分。
搅拌器的形式多样,常见的有桨叶式、螺旋式、搅拌钳式等;驱动装置可以是电动机、液压马达等;容器则需要考虑材料选择、加强筋设计、密封性能等方面;支撑结构则影响着设备的稳定性和安全性。
设计师需要根据工艺要求和实际情况,合理选用各部件结构,以满足产品生产的需要。
三、搅拌设备的选型与应用在进行搅拌设备的选型时,需要考虑的因素包括搅拌材料的特性、生产工艺要求、生产规模、设备成本、维护成本等。
不同类型的搅拌设备适用于不同的工艺要求,选型时需要综合考虑设备的搅拌效果、能耗、稳定性等指标,选择最适合的设备型号。
在应用过程中,搅拌设备还需要与其他设备协同工作,例如输送设备、计量设备等,确保整个生产线的协调运行。
四、搅拌设备的维护与保养搅拌设备在长期使用过程中需要进行定期的维护与保养,以确保设备的性能和安全。
维护工作主要包括清洗设备、润滑部件、更换磨损部件等;保养工作则包括设备的防腐、防爆、防尘等措施。
需要建立健全的设备使用记录、维护日志,及时发现并排除设备故障,确保设备的稳定可靠运行。
五、搅拌设备的发展趋势随着工业技术的不断发展,搅拌设备也在不断更新换代。
未来,随着智能制造、自动化生产的普及,搅拌设备将更加注重智能化、节能环保、安全性等方面的设计。
搅拌设备设计手册搅拌设备是工业生产中常用的设备之一,主要用于搅拌、混合、均匀等工序。
它广泛应用于食品加工、化工、制药、建材等领域。
一台优质的搅拌设备不仅可以提高生产效率,还可以保证产品的质量。
设计一份完善的搅拌设备手册对于搅拌设备的制造和使用非常重要。
本手册将针对搅拌设备的设计、使用、维护等方面展开详细介绍。
一、搅拌设备的设计原则1. 功能性原则在设计搅拌设备时,首要考虑的是其功能性,包括搅拌效果、生产效率、操作方便等。
搅拌设备的设计应满足工艺要求,确保产品搅拌均匀,且在生产过程中能够实现高效稳定的搅拌工作。
2. 结构合理性原则搅拌设备的设计应考虑结构的合理性,包括设备的稳定性、耐用性、易维护性等。
优秀的搅拌设备应该具有坚固耐用的结构,便于操作和维护。
3. 自动化原则随着工业自动化水平的提高,现代搅拌设备设计应当注重自动化特性,包括设备自动控制、自动清洗、自动停止等功能,以提高生产效率和降低人工成本。
4. 安全性原则搅拌设备设计时应重视安全性,设备应具备防护装置、紧急停止装置、防爆装置等安全设施,确保操作人员和设备的安全。
二、搅拌设备的设计要点1. 搅拌装置搅拌设备的核心部件是搅拌装置,它的设计应根据产品特性和工艺要求确定搅拌方式、转速、叶片形状等参数。
常见的搅拌方式包括搅拌、分散、混合、剪切等,根据不同工艺需求选择合适的搅拌方式。
2. 驱动系统搅拌设备的驱动系统应选用稳定可靠的电机,根据工艺要求确定合适的功率和转速。
应考虑驱动系统的传动方式和结构设计,确保搅拌设备在长时间高强度工作时仍能保持稳定性和耐久性。
3. 设备结构搅拌设备的机体结构应该坚固耐用,选材合理,外部表面采用防腐蚀处理。
设备上应配备操作仪表、控制面板等便于操作的设备。
4. 自动控制系统凭借现代自动控制技术,搅拌设备的自动控制系统可以实现生产过程自动化,减少人为干预,提高生产效率,降低能耗,更好地保障产品质量。
5. 安全保护系统搅拌设备应配备完备的安全保护系统,包括过载保护、温度保护、漏电保护等,在搅拌设备运行过程中,确保设备和操作人员的安全。
搅拌设备设计手册一、搅拌设备的概述搅拌设备是化工、医药、食品、冶金等行业常见的重要设备之一,其作用是将固体颗粒或粉末与液体或不同粒度的固体颗粒进行均匀混合或搅拌,以达到理想的混合效果。
搅拌设备大致可分为机械式搅拌设备和非机械式搅拌设备两大类。
机械式搅拌设备主要由搅拌器、传动装置和搅拌容器组成,而非机械式搅拌设备则主要利用气流、液流或超声波等手段进行搅拌。
二、搅拌设备的设计原则1. 混合均匀性:搅拌设备的设计首要考虑因素是混合均匀性。
搅拌设备在搅拌过程中应该保证各种物料能够均匀分布,从而达到预期的混合效果。
2. 操作稳定性:搅拌设备在运行过程中应该保持稳定的操作状态,避免因为设备本身的不稳定而影响搅拌效果。
3. 能耗优化:优化搅拌设备的能耗是设计的重要目标之一。
合理设计传动系统、选用高效搅拌器以及优化搅拌容器结构都能有效降低设备的能耗。
4. 设备维护:搅拌设备的设计应该便于维护和清洁,以便于日常的操作和设备维护。
5. 安全性考虑:搅拌设备的设计应该符合相关的安全规范,保证设备运行过程中不会对操作人员和设备造成危险。
三、搅拌设备的设计要点1. 搅拌器设计:搅拌器是搅拌设备的核心组成部分,其设计应该充分考虑物料的特性以及搅拌的目的。
根据不同的混合要求,可以选择桨叶式搅拌器、螺旋式搅拌器、离心式搅拌器等不同类型的搅拌器。
2. 传动系统设计:传动系统是搅拌设备的动力来源,其设计应该考虑到搅拌器的工作转速、扭矩传递等参数。
在设计过程中应该选择合适的电机、减速机以及传动带等传动部件。
3. 搅拌容器设计:搅拌容器的设计应该充分考虑到物料的特性、搅拌过程中的压力、温度等因素。
对于易结块或粘性物料,搅拌容器的内壁应设计成光滑并防粘涂层。
4. 设备清洁设计:为了方便设备的清洁和维护,搅拌设备的设计应该充分考虑到设备内部结构的平滑度,以及清洁口的设置等。
5. 安全附件设计:在搅拌设备中应该加入相应的安全附件,如防爆设备、过载保护装置等,以保障设备在工作中的安全性。

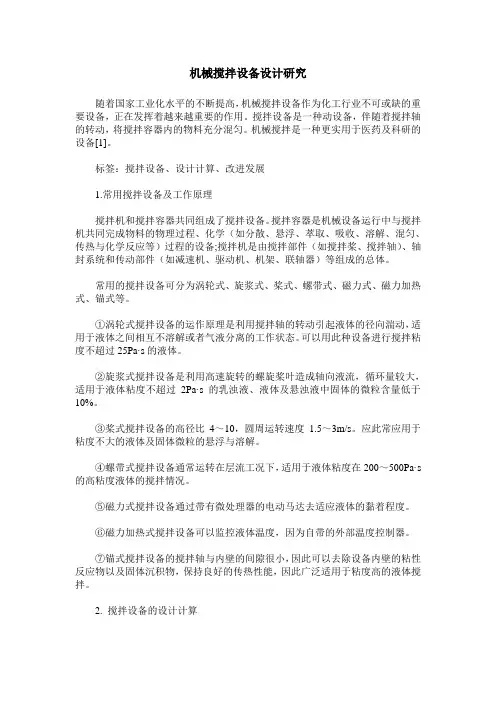

机械搅拌设备设计研究随着国家工业化水平的不断提高,机械搅拌设备作为化工行业不可或缺的重要设备,正在发挥着越来越重要的作用。
搅拌设备是一种动设备,伴随着搅拌轴的转动,将搅拌容器内的物料充分混匀。
机械搅拌是一种更实用于医药及科研的设备[1]。
标签:搅拌设备、设计计算、改进发展1.常用搅拌设备及工作原理搅拌机和搅拌容器共同组成了搅拌设备。
搅拌容器是机械设备运行中与搅拌机共同完成物料的物理过程、化学(如分散、悬浮、萃取、吸收、溶解、混匀、传热与化学反应等)过程的设备;搅拌机是由搅拌部件(如搅拌桨、搅拌轴)、轴封系统和传动部件(如减速机、驱动机、机架、联轴器)等组成的总体。
常用的搅拌设备可分为涡轮式、旋浆式、桨式、螺带式、磁力式、磁力加热式、锚式等。
①涡轮式搅拌设备的运作原理是利用搅拌轴的转动引起液体的径向湍动,适用于液体之间相互不溶解或者气液分离的工作状态。
可以用此种设备进行搅拌粘度不超过25Pa·s的液体。
②旋浆式搅拌设备是利用高速旋转的螺旋桨叶造成轴向液流,循环量较大,适用于液体粘度不超过2Pa·s的乳浊液、液体及悬浊液中固体的微粒含量低于10%。
③桨式搅拌设备的高径比4~10,圆周运转速度1.5~3m/s。
应此常应用于粘度不大的液体及固体微粒的悬浮与溶解。
④螺带式搅拌设备通常运转在层流工况下,适用于液体粘度在200~500Pa·s 的高粘度液体的搅拌情况。
⑤磁力式搅拌设备通过带有微处理器的电动马达去适应液体的黏着程度。
⑥磁力加热式搅拌设备可以监控液体温度,因为自带的外部温度控制器。
⑦锚式搅拌设备的搅拌轴与内壁的间隙很小,因此可以去除设备内壁的粘性反应物以及固体沉积物,保持良好的传热性能,因此广泛适用于粘度高的液体搅拌。
2. 搅拌设备的设计计算2.1搅拌功率计算搅拌设备的设计计算是进行搅拌设备选型的重要前期步骤,一方面可以设计或校核搅拌轴和搅拌器的刚度和强度;另一方面可以用于选择电机和减速机等传动装置。

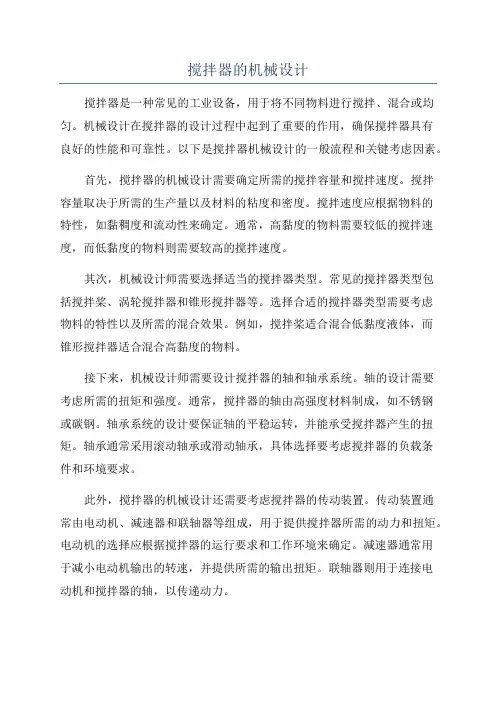

搅拌器的机械设计搅拌器是一种常见的工业设备,用于将不同物料进行搅拌、混合或均匀。
机械设计在搅拌器的设计过程中起到了重要的作用,确保搅拌器具有良好的性能和可靠性。
以下是搅拌器机械设计的一般流程和关键考虑因素。
首先,搅拌器的机械设计需要确定所需的搅拌容量和搅拌速度。
搅拌容量取决于所需的生产量以及材料的粘度和密度。
搅拌速度应根据物料的特性,如黏稠度和流动性来确定。
通常,高黏度的物料需要较低的搅拌速度,而低黏度的物料则需要较高的搅拌速度。
其次,机械设计师需要选择适当的搅拌器类型。
常见的搅拌器类型包括搅拌桨、涡轮搅拌器和锥形搅拌器等。
选择合适的搅拌器类型需要考虑物料的特性以及所需的混合效果。
例如,搅拌桨适合混合低黏度液体,而锥形搅拌器适合混合高黏度的物料。
接下来,机械设计师需要设计搅拌器的轴和轴承系统。
轴的设计需要考虑所需的扭矩和强度。
通常,搅拌器的轴由高强度材料制成,如不锈钢或碳钢。
轴承系统的设计要保证轴的平稳运转,并能承受搅拌器产生的扭矩。
轴承通常采用滚动轴承或滑动轴承,具体选择要考虑搅拌器的负载条件和环境要求。
此外,搅拌器的机械设计还需要考虑搅拌器的传动装置。
传动装置通常由电动机、减速器和联轴器等组成,用于提供搅拌器所需的动力和扭矩。
电动机的选择应根据搅拌器的运行要求和工作环境来确定。
减速器通常用于减小电动机输出的转速,并提供所需的输出扭矩。
联轴器则用于连接电动机和搅拌器的轴,以传递动力。
最后,机械设计师还需要考虑搅拌器的安全和维护性。
例如,搅拌器应采用合适的封闭结构,以防止物料溢出。
此外,搅拌器的零部件应易于更换和保养,以确保设备的正常运行和延长使用寿命。
在搅拌器的机械设计中,还需要考虑其他一些因素,如结构的刚性和稳定性、阻力的分布以及设备的运行噪音等。
这些因素都需要与所需的搅拌效果和工作环境相匹配。
总之,搅拌器的机械设计是一个复杂的过程,需要考虑多个因素。
通过合理的设计和选择,搅拌器可以实现预期的搅拌效果,并满足生产要求和安全标准。

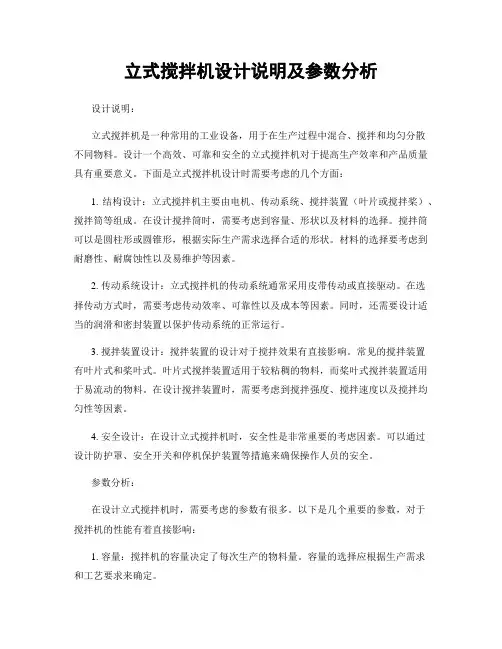

立式搅拌机设计说明及参数分析设计说明:立式搅拌机是一种常用的工业设备,用于在生产过程中混合、搅拌和均匀分散不同物料。
设计一个高效、可靠和安全的立式搅拌机对于提高生产效率和产品质量具有重要意义。
下面是立式搅拌机设计时需要考虑的几个方面:1. 结构设计:立式搅拌机主要由电机、传动系统、搅拌装置(叶片或搅拌桨)、搅拌筒等组成。
在设计搅拌筒时,需要考虑到容量、形状以及材料的选择。
搅拌筒可以是圆柱形或圆锥形,根据实际生产需求选择合适的形状。
材料的选择要考虑到耐磨性、耐腐蚀性以及易维护等因素。
2. 传动系统设计:立式搅拌机的传动系统通常采用皮带传动或直接驱动。
在选择传动方式时,需要考虑传动效率、可靠性以及成本等因素。
同时,还需要设计适当的润滑和密封装置以保护传动系统的正常运行。
3. 搅拌装置设计:搅拌装置的设计对于搅拌效果有直接影响。
常见的搅拌装置有叶片式和桨叶式。
叶片式搅拌装置适用于较粘稠的物料,而桨叶式搅拌装置适用于易流动的物料。
在设计搅拌装置时,需要考虑到搅拌强度、搅拌速度以及搅拌均匀性等因素。
4. 安全设计:在设计立式搅拌机时,安全性是非常重要的考虑因素。
可以通过设计防护罩、安全开关和停机保护装置等措施来确保操作人员的安全。
参数分析:在设计立式搅拌机时,需要考虑的参数有很多。
以下是几个重要的参数,对于搅拌机的性能有着直接影响:1. 容量:搅拌机的容量决定了每次生产的物料量。
容量的选择应根据生产需求和工艺要求来确定。
2. 转速:搅拌机的转速决定了搅拌装置的搅拌力度。
转速太低会导致搅拌不均匀,而转速太高则容易造成物料飞溅和能耗过高的问题。
合理选择转速可以提高搅拌效果和生产效率。
3. 功率:搅拌机的功率决定了其搅拌能力。
功率过低会导致搅拌不充分,功率过高则可能造成能耗浪费。
根据物料性质和生产需求,选择适当的功率是必要的。
4. 搅拌时间:搅拌时间是指物料在搅拌机中停留的时间。
搅拌时间的长短会影响搅拌的均匀性和混合程度。

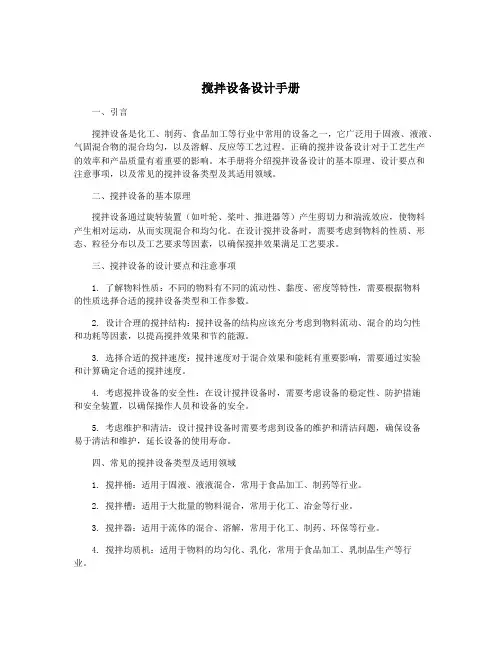

搅拌设备设计手册一、引言搅拌设备是化工、制药、食品加工等行业中常用的设备之一,它广泛用于固液、液液、气固混合物的混合均匀,以及溶解、反应等工艺过程。
正确的搅拌设备设计对于工艺生产的效率和产品质量有着重要的影响。
本手册将介绍搅拌设备设计的基本原理、设计要点和注意事项,以及常见的搅拌设备类型及其适用领域。
二、搅拌设备的基本原理搅拌设备通过旋转装置(如叶轮、桨叶、推进器等)产生剪切力和湍流效应,使物料产生相对运动,从而实现混合和均匀化。
在设计搅拌设备时,需要考虑到物料的性质、形态、粒径分布以及工艺要求等因素,以确保搅拌效果满足工艺要求。
三、搅拌设备的设计要点和注意事项1. 了解物料性质:不同的物料有不同的流动性、黏度、密度等特性,需要根据物料的性质选择合适的搅拌设备类型和工作参数。
2. 设计合理的搅拌结构:搅拌设备的结构应该充分考虑到物料流动、混合的均匀性和功耗等因素,以提高搅拌效果和节约能源。
3. 选择合适的搅拌速度:搅拌速度对于混合效果和能耗有重要影响,需要通过实验和计算确定合适的搅拌速度。
4. 考虑搅拌设备的安全性:在设计搅拌设备时,需要考虑设备的稳定性、防护措施和安全装置,以确保操作人员和设备的安全。
5. 考虑维护和清洁:设计搅拌设备时需要考虑到设备的维护和清洁问题,确保设备易于清洁和维护,延长设备的使用寿命。
四、常见的搅拌设备类型及适用领域1. 搅拌桶:适用于固液、液液混合,常用于食品加工、制药等行业。
2. 搅拌槽:适用于大批量的物料混合,常用于化工、冶金等行业。
3. 搅拌器:适用于流体的混合、溶解,常用于化工、制药、环保等行业。
4. 搅拌均质机:适用于物料的均匀化、乳化,常用于食品加工、乳制品生产等行业。
五、结论搅拌设备是工业生产中不可或缺的重要设备,正确的搅拌设备设计能够提高工艺生产的效率和产品质量。
设计搅拌设备时需要充分考虑物料性质、设备结构、搅拌速度等因素,以确保搅拌效果和设备安全稳定运行。
机械搅拌机设计计算
1.设计要求
-搅拌机的容积大小
-搅拌机的转速
-搅拌机的功率需求
-搅拌机的结构和材料选择
2.容积大小计算
容积大小的计算是根据所需处理物料的量来确定的。
例如,如果需要混合500升的液体,那么搅拌机的容积应该大于或等于500升。
3.转速计算
转速的选择依赖于所需的混合程度和处理物料的性质。
通常情况下,较高的转速能够更好地实现混合,但是对于一些粘稠物料来说,较低的转速可能更为合适。
根据搅拌机的工作特性和物料性质,选择合适的转速。
4.功率需求计算
搅拌机的功率需要根据搅拌工作的性质来确定。
常见的方法是通过计算转矩和功率来确定所需的电机功率。
转矩的计算是通过考虑搅拌机所需要的最大转矩来确定的。
5.结构和材料选择
搅拌机的结构和材料选择是根据搅拌物料的特点和工作条件来确定的。
例如,对于一些食品或制药行业的应用,搅拌机通常会选择不锈钢等耐腐
蚀材料制作,以满足卫生要求。
6.动力传输系统设计
7.结构强度计算
搅拌机的结构强度计算是为了确保搅拌机在工作过程中不发生结构应
力过大、变形等问题。
针对不同的结构和材料,通过应力分析和材料力学
性质计算,确定搅拌机各个部件的尺寸和结构。
8.平衡性和稳定性计算
以上是关于机械搅拌机设计计算的一些基本内容,当然,具体的设计
计算还需根据具体的实际情况来确定。
设计者需要结合所处理的物料特性、工作环境要求、结构设计要求等方面的考虑进行计算和选择,以保证机械
搅拌机能够满足实际工作需要。

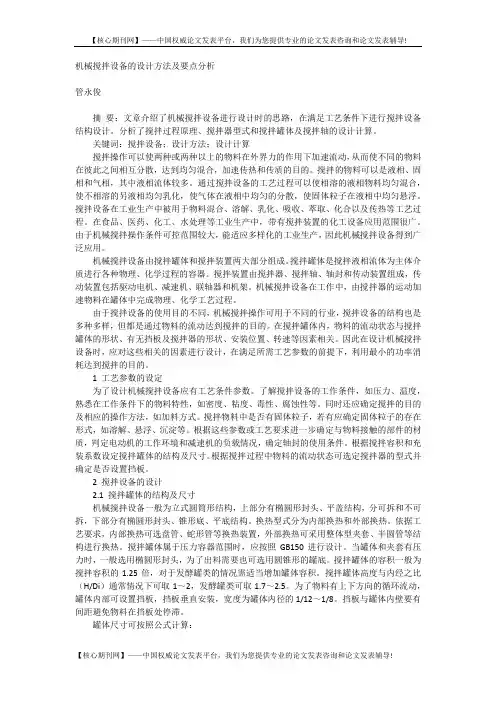

机械搅拌设备的设计方法及要点分析管永俊摘要:文章介绍了机械搅拌设备进行设计时的思路,在满足工艺条件下进行搅拌设备结构设计。
分析了搅拌过程原理、搅拌器型式和搅拌罐体及搅拌轴的设计计算。
关键词:搅拌设备;设计方法;设计计算搅拌操作可以使两种或两种以上的物料在外界力的作用下加速流动,从而使不同的物料在彼此之间相互分散,达到均匀混合,加速传热和传质的目的。
搅拌的物料可以是液相、固相和气相,其中液相流体较多。
通过搅拌设备的工艺过程可以使相溶的液相物料均匀混合,使不相溶的另液相均匀乳化,使气体在液相中均匀的分散,使固体粒子在液相中均匀悬浮。
搅拌设备在工业生产中被用于物料混合、溶解、乳化、吸收、萃取、化合以及传热等工艺过程。
在食品、医药、化工、水处理等工业生产中,带有搅拌装置的化工设备应用范围很广。
由于机械搅拌操作条件可控范围较大,能适应多样化的工业生产,因此机械搅拌设备得到广泛应用。
机械搅拌设备由搅拌罐体和搅拌装置两大部分组成。
搅拌罐体是搅拌液相流体为主体介质进行各种物理、化学过程的容器。
搅拌装置由搅拌器、搅拌轴、轴封和传动装置组成,传动装置包括驱动电机、减速机、联轴器和机架。
机械搅拌设备在工作中,由搅拌器的运动加速物料在罐体中完成物理、化学工艺过程。
由于搅拌设备的使用目的不同,机械搅拌操作可用于不同的行业,搅拌设备的结构也是多种多样,但都是通过物料的流动达到搅拌的目的。
在搅拌罐体内,物料的流动状态与搅拌罐体的形状、有无挡板及搅拌器的形状、安装位置、转速等因素相关。
因此在设计机械搅拌设备时,应对这些相关的因素进行设计,在满足所需工艺参数的前提下,利用最小的功率消耗达到搅拌的目的。
1 工艺参数的设定为了设计机械搅拌设备应有工艺条件参数。
了解搅拌设备的工作条件,如压力、温度,熟悉在工作条件下的物料特性,如密度、粘度、毒性、腐蚀性等。
同时还应确定搅拌的目的及相应的操作方法,如加料方式。
搅拌物料中是否有固体粒子,若有应确定固体粒子的存在形式,如溶解、悬浮、沉淀等。

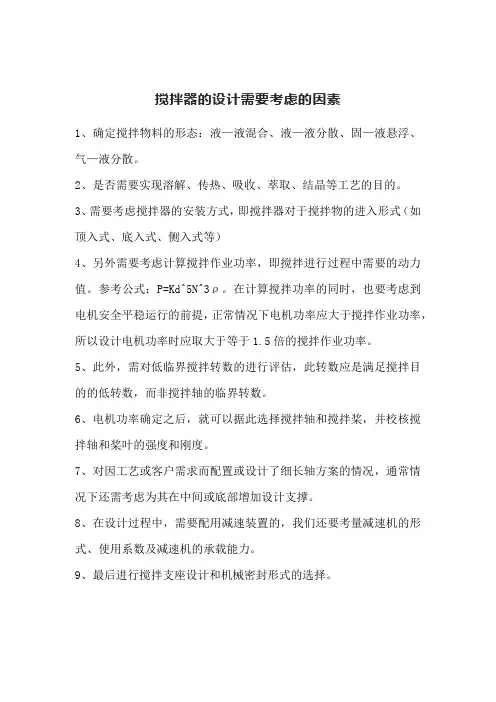

搅拌器的设计需要考虑的因素
1、确定搅拌物料的形态:液—液混合、液—液分散、固—液悬浮、气—液分散。
2、是否需要实现溶解、传热、吸收、萃取、结晶等工艺的目的。
3、需要考虑搅拌器的安装方式,即搅拌器对于搅拌物的进入形式(如顶入式、底入式、侧入式等)
4、另外需要考虑计算搅拌作业功率,即搅拌进行过程中需要的动力值。
参考公式:P=Kd^5N^3ρ。
在计算搅拌功率的同时,也要考虑到电机安全平稳运行的前提,正常情况下电机功率应大于搅拌作业功率,所以设计电机功率时应取大于等于1.5倍的搅拌作业功率。
5、此外,需对低临界搅拌转数的进行评估,此转数应是满足搅拌目的的低转数,而非搅拌轴的临界转数。
6、电机功率确定之后,就可以据此选择搅拌轴和搅拌桨,并校核搅拌轴和桨叶的强度和刚度。
7、对因工艺或客户需求而配置或设计了细长轴方案的情况,通常情况下还需考虑为其在中间或底部增加设计支撑。
8、在设计过程中,需要配用减速装置的,我们还要考量减速机的形式、使用系数及减速机的承载能力。
9、最后进行搅拌支座设计和机械密封形式的选择。
搅拌设备设计手册搅拌设备设计手册目录一、引言本手册旨在提供关于搅拌设备设计、使用和维护的详细信息,以确保用户能够正确高效地操作设备。
搅拌设备广泛应用于化工、制药、食品、农药等行业,其设计对于设备的性能和效果有着重要影响。
二、设备概述1. 设备结构:搅拌设备主要由搅拌器、电机、减速器、机架等部件组成。
2. 设备特点:a. 高效混合:采用先进的搅拌器设计和材料,确保混合效果完美。
b. 稳定运行:设备结构紧凑,运行稳定可靠。
c. 易于维护:各部件易于拆卸和更换,方便维护。
三、设计原理1. 搅拌方式:搅拌设备主要采用机械搅拌方式,通过搅拌器的旋转或振动实现物料的混合和搅拌。
根据物料特性和工艺要求,可选择不同的搅拌方式。
2. 搅拌器设计:搅拌器是搅拌设备的关键部件,其设计应考虑物料特性、工艺要求和设备运行稳定性。
常用的搅拌器有桨式、齿式、螺带式等。
在设计搅拌器时,应进行详细的结构分析和流体动力学模拟,确保其具有优良的混合效果和较低的能耗。
3. 电机与减速器:电机是搅拌设备的动力源,减速器用于降低转速以适应搅拌器的旋转速度。
选择合适的电机和减速器是保证设备稳定运行的关键。
在设计中,应考虑电机的功率、减速器的传动效率以及设备的维护要求。
4. 机架设计:机架是支撑整个搅拌设备的结构件,其设计应考虑设备的稳定性和安全性。
机架一般采用钢材焊接而成,必要时可采用其他高强度材料。
在设计机架时,应进行详细的力学分析和校核,确保其具有足够的承载能力和抗振性能。
5. 密封与润滑:密封和润滑是搅拌设备正常运行的必要条件。
密封系统应具有良好的密封性能和较长的使用寿命,润滑系统则应保证各运动部件的润滑良好,减少磨损和能耗。
6. 人机界面与自动化控制:为了方便操作和维护,搅拌设备应配备人机界面和自动化控制系统。
人机界面应简单直观,便于操作员监控设备的运行状态和调整工艺参数;自动化控制系统则应具有自动控制、故障诊断和报警等功能,提高设备的可靠性和生产效率。
第九章搅拌器的机械设计本章要点:搅拌器各零件的选型本章难点:搅拌轴和搅拌器的设计建议学时: 2 学时第一节概括搅拌设施在工业生产中应用范围较广,它最主要的作用是使物料混淆均匀,这类过程可能是物理过程,也可能是化学反响过程。
如:聚酯行业,油剂分配罐,也是一个搅拌设施,使短纤油剂在水中搅拌均匀;又如,生产高压聚乙烯的反响器是超高压反响器,乙烯气与催化剂、调理剂进入反响器后在200Mpa 的超高压、 250℃的温度下进行聚合,反响器内有一搅拌器进行搅拌,进而使化学反响过程优秀地进行。
)(一)作用:负气体在液相中很好地分别使固体粒子 (如催化剂 ) 在液相中均匀地悬浮1.使物料混淆均匀使不相溶的另一液相均匀悬浮或充足乳化加强相间的传质 (如汲取等 )2.加强传热、传质加强传热混淆的快慢、均匀程度和传热状况的利害,都会影响反响结果,所以,搅拌状况的改变,会很敏感地影响产质量量和数目。
第二节搅拌器的型式及选型一、常有型式:桨式、涡轮式、推动式、锚式、框式、螺带式、螺杆式(图 9- 2)二、搅拌器的功能:供给搅拌过程所需要的能量和适合的流动状态,以达到搅拌过程的目的。
(浆叶旋转运动,产生能量,给液体,形成流动状态,故要点在浆叶,自然与其它要素也相关,如介质特征,搅拌器的工作环境等)三、选型依照:考虑搅拌的目的、考虑动力耗费等问题(详细选型能够参看表9- 1)第三节搅拌器的功率一、搅拌器功率和搅拌器作业功率1、定义:搅拌功率:搅拌过程进行时需要动力,抽象地称这一动力时叫做搅拌功率。
搅拌器功率:为使搅拌器连续运行所需要的功率称为搅拌器功率。
不包含机械传动和轴封部分所耗费的功率。
此功率的波及要素许多,与搅拌器几何参数,搅拌器运行参数相关。
搅拌作业功率:搅拌器使搅拌槽中的液体以最正确方式达成搅拌过程所需要的功率叫做搅拌作业功率。
最理想状态:搅拌器功率=搅拌作业功率2.影响搅拌器功率的要素:①搅拌器的几何参数与运行参数②搅拌槽的几何参数;③搅拌介质的物性参数。
搅拌机械知识点总结一、搅拌机的分类概述根据不同的工作原理和结构特点,搅拌机可以分为搅拌罐搅拌机、无轴搅拌机和螺旋搅拌机等不同种类。
这些搅拌机在工作原理、工作效率和适用范围上都有所不同,因此在选择时需要根据具体的应用需求进行选择。
1. 搅拌罐搅拌机搅拌罐搅拌机是一种常见的搅拌设备,它主要由搅拌罐、搅拌轴和搅拌叶片等部件组成。
其工作原理是通过搅拌叶片在罐内不同方向的运动来实现物料的混合。
搅拌罐搅拌机通常适用于液体、半固体和粉体物料的混合,并广泛应用于化工、医药、食品、建材等行业。
2. 无轴搅拌机无轴搅拌机是一种新型的搅拌设备,它主要由无轴搅拌器和主机等部件组成。
无轴搅拌器采用了新型的结构设计,能够实现物料的高效混合,并且具有能耗低、占地面积小等优点。
无轴搅拌机适用于高粘度或难以混合的物料,并广泛应用于化工、油脂、染料等行业。
3. 螺旋搅拌机螺旋搅拌机是一种常用的连续搅拌设备,它主要由旋转刀片、定椭圆筒和传动装置等部件组成。
其工作原理是通过螺旋刀片在椭圆筒内的旋转运动来实现物料的混合。
螺旋搅拌机适用于粉体、颗粒状和纤维状物料的混合,并广泛应用于冶金、矿山、建材等行业。
二、搅拌机的工作原理搅拌机的工作原理是通过搅拌叶片或搅拌刀片在搅拌罐或椭圆筒内进行转动,从而实现物料的混合或均匀化。
其工作原理主要包括以下几个方面:1. 混合方式:搅拌机的混合方式主要包括对流混合、剪切混合和冲击混合等。
在对流混合中,搅拌叶片或刀片通过对流作用使物料在搅拌罐内的不同位置进行混合;在剪切混合中,搅拌叶片或刀片通过剪切作用使物料发生相对滑动,从而实现混合;在冲击混合中,搅拌叶片或刀片通过高速旋转产生涡流,从而使物料产生冲击混合。
2. 混合效果:搅拌机的混合效果主要取决于搅拌叶片或刀片的结构设计和运动方式。
搅拌机通常采用多层叶片或多段刀片进行混合,以提高混合效果;并且通过改变转速、转向和搅拌时间等参数,调整搅拌机的混合效果。
3. 混合材料:搅拌机的混合材料主要包括液体、半固体和粉体等物料。
搅拌机设计范文
搅拌机作为化工过程中的重要设备,已经被广泛应用于熔融金属、电
容器、焊接剂、涂料、油墨、制药等行业。
搅拌机的设计都会受到被搅拌
物料的性质与要求的影响,搅拌机的设计会直接影响搅拌效果,因此对于
搅拌机的设计应该确保它的安全性,可靠性,运行经济等要求。
一、搅拌机的工艺结构
在搅拌机的设计过程中,最基本的内容就是要考虑搅拌机的工艺结构,确定搅拌机的各部分材料,型号和尺寸,以及各部分之间的安装方式和公差。
其中,搅拌机的主要结构部分包括搅拌容器、搅拌机机壳、传动机构、搅拌桨等部分。
1、搅拌容器
搅拌容器是搅拌机的重要组成部分,搅拌机的搅拌容器材料选择要求
略有不同。
根据材料的类型和搅拌工艺要求,可以用不同的材料来制成搅
拌容器,如钢板、不锈钢、合金电解板、耐热板等。
2、搅拌机机壳
搅拌机机壳用以对内部的搅拌机元件进行安装和维护,常常会用来防
止外界温度变化对内部的搅拌机元件产生的影响。
搅拌机机壳的材料选择
有很多,根据不同的搅拌机类型选择合适的机壳材料。
3、搅拌机传动机构。
混凝土机械知识点总结一、混凝土搅拌机1. 搅拌机的工作原理混凝土搅拌机是一种专门用于混凝土搅拌的机器设备,它主要通过转子的转动来使混凝土均匀混合。
当搅拌机启动后,转子开始转动,同时搅拌机的叶片也在转动,在搅拌机的作用下,混凝土中的水泥、砂、石料等各种原材料就能够实现完全混合,最终形成均匀的混凝土。
2. 常见故障及处理方法搅拌机在使用过程中可能会出现一些故障,例如转子转速过快或者过慢、叶片损坏、搅拌桶漏料、搅拌机发生堵塞等。
对于这些故障,我们需要及时对搅拌机进行检修,如对传动部分进行检查、更换叶片、及时清理搅拌机内部等。
3. 维护保养对于搅拌机的维护保养,我们需要注意每次操作结束后对搅拌机进行清洗,及时更换易损件,对润滑部位进行加油维护等,这样可以延长搅拌机的使用寿命,提高工作效率。
二、混凝土泵1. 泵的工作原理混凝土泵是一种用于输送混凝土的专用设备,它主要由液压系统、输送缸、输送管道等部分组成。
混凝土泵的工作原理是通过液压系统提供动力,使输送缸内的活塞做往复运动,从而实现转动搅拌,最终将混凝土从输送管道中输送出去。
2. 常见故障及处理方法混凝土泵在使用过程中可能会出现一些故障,例如液压系统漏油、输送缸失效、输送管道堵塞等。
对于这些故障,我们需要及时对混凝土泵进行检修,如对液压系统进行检查、更换输送缸、清理输送管道等。
3. 维护保养对于混凝土泵的维护保养,我们需要注意每次操作结束后对泵进行清洗、更换易损件、检查液压系统工作情况等,这样可以延长混凝土泵的使用寿命,提高工作效率。
三、混凝土搅拌车1. 搅拌车的工作原理混凝土搅拌车是一种专门用于混凝土搅拌和运输的车辆,它主要由车身、搅拌罐、传动系统等部分组成。
搅拌车的工作原理是通过搅拌罐内部的搅拌叶片,将混凝土均匀搅拌,然后通过传动系统将已搅拌好的混凝土输送到需要的地方。
2. 常见故障及处理方法搅拌车在使用过程中可能会出现一些故障,例如传动系统故障、搅拌叶片损坏、车身漏料等。
机械搅拌设备的设计方法及要点分
析
机械搅拌设备是现代化生产工艺的重要组成部分,它在生产中起着重要的作用。
在设计机械搅拌设备时需要考虑生产工艺和使用要求等因素,这里将分析机械搅拌设备的设计方法和要点。
1. 设计目标的明确。
机械搅拌设备的设计过程中要先明确产品的要求和使用范围。
如颗粒、浓缩、混合等的要求。
还要考虑环境因素、使用要求和安全要求等。
2. 结构设计的合理化。
在机械搅拌设备的结构设计中,应遵循机械靠工作原理和结构形式两大方面进行。
机械的设计应该简洁、合理、方便制造和维护。
3. 设备控制系统的严谨性。
在机械搅拌设备的控制系统设计時,应有合理的设备控制系统组合。
尽可能地选择先进的控制设备,提高生产效率,降低成本。
4. 设备制造工艺的考虑。
机械搅拌设备的制造过程需要严谨的工艺、材料、标准和测量工具。
选用标准件,减少加工量。
工艺分工明确,避免重复加工和漏工。
5. 设备的稳定性。
机械搅拌设备要考虑到稳定性等问题。
尽量在设计过程中考虑到减少设备磨损、提高设备使用寿命等问题。
6. 设备的安全性。
在机械搅拌设备的使用过程中,还要考虑到设备的安全性。
加强安全保护措施,减少操作人员的不当操作,增加设备的寿命。
总结
以上是关于机械搅拌设备的设计方法及要点分析。
在设计机械搅拌设备时,需要考虑到结构设计的合理化、设备的稳定性、生产工艺的合理性以及设备的安全性等问题,让机械搅拌设备的质量得到进一步提高,从而提高生产效率和产品质量,切实为生产提供了有力保障。
机械设计基础机械设计中的搅拌器设计机械设计基础机械设计中的搅拌器设计一、搅拌器的作用和分类搅拌器是一种广泛应用于工业领域的机械设备,其主要作用是将不同物料混合均匀或将液体溶解、分散,常见于化工、制药、食品等行业。
根据不同的使用需求,搅拌器的设计形式多种多样。
下面将介绍一些常见的搅拌器分类:1. 桨叶式搅拌器:桨叶搅拌器通过旋转的桨叶将物料进行搅拌和混合,常用于液体混合,例如化工生产中的反应容器。
2. 螺旋桨式搅拌器:螺旋桨搅拌器主要用于高粘度液体的搅拌,通过螺旋桨的旋转提供剪切力,使物料达到均匀混合。
3. 锚式搅拌器:锚式搅拌器适用于高粘度物料和易聚结物料的搅拌和破碎,常见于涂料、胶黏剂等工业领域。
二、搅拌器的设计要点在进行搅拌器的设计时,需要考虑以下几个要点:1. 搅拌器运行参数的确定:包括搅拌器的转速、功率、搅拌速率等,这些参数需要根据实际情况和搅拌物料的特性进行合理的选择。
2. 搅拌器结构的设计:搅拌器的结构包括主轴、桨叶、传动装置等部分,需要根据搅拌物料的特性和使用环境进行合理设计,保证其耐磨、耐腐蚀、耐压等性能。
3. 搅拌器的安装和调试:搅拌器在安装时需要考虑到与容器的连接、密封等问题,并进行合理的调试,确保搅拌器的正常运行。
三、搅拌器设计中的注意事项在进行搅拌器设计时,需要注意以下几个方面:1. 物料特性的分析:不同的物料具有不同的物理特性,包括粘度、密度、均一度等,需要对这些特性进行分析,为搅拌器设计提供数据支持。
2. 强度和刚度的考虑:搅拌器在工作时会面临一定的负载和力矩,因此在设计时需要考虑到其强度和刚度,保证其在工作过程中不会出现过大的变形或破坏。
3. 搅拌器与容器的匹配:搅拌器与容器的匹配度直接影响到搅拌效果,需要根据容器的形状和大小选择合适的搅拌器类型和尺寸。
四、搅拌器的优化设计为了提高搅拌器的工作效率和性能,可以采取以下优化设计方法:1. 桨叶形状的优化:通过改变桨叶的形状和数量,可以增加搅拌器的搅拌强度和均匀度。
搅拌装置知识介绍一、搅拌装置支撑的选用原则对于一般大型搅拌设备,悬臂轴较长,且扭矩传递比较大时,相对于安全运行以及使用寿命综合考虑时,部分设备会选择加装中间支撑或者底部支撑,其目的是为了降低搅拌轴在运行旋转中出现的晃动,控制搅拌轴晃动对机械密封装置的损伤,以保证搅拌轴的运转。
1、中间轴承和底轴承宜采用可更换的滑动轴承,在更换滑动轴承的易损件时,应无需整体拆除搅拌轴和搅拌器。
2、中间轴承一般安装在搅拌容器的中间高度位置,它同时也起到导向轴承的作用。
底轴承安装在容器底部,由支架支撑。
3、由于中间轴承和底轴承都长期处于介质中,所以轴承的润滑只能靠摩擦副材料的自润滑性能或者借助于液体物料完成,润滑条件差时,大多数中间轴承和底轴承都采用轴上安装轴套的滑动轴承结构,以达到更好的保护轴本体不受损伤以及磨损。
4、中间轴承和底轴承的材料选择除了考虑耐磨,使用寿命的同时,还要考虑介质对支撑的应力腐蚀,为了适应轴上各轴承段中心线的同心度偏差和主轴的安装偏差,中间轴承或底轴承与轴之间的间隙一定要经过严密的计算。
5、当介质中含有固体颗粒,且硬度相对较高时,设计时还应在轴承上加装防止颗粒侵入轴承的措施。
二、搅拌装置功率的影响因素1、搅拌装置叶轮方面,包括:叶轮直径;叶轮宽度;叶片倾斜角度;叶轮转速;单个叶轮上的叶片数;叶轮离罐底的高度等。
2、搅拌容器方面,包括:罐体直径、罐体形状、深度、安装的挡板数量、挡板宽度。
3、搅拌介质方面,包括介质的密度,介质的黏度等。
4、重力加速度。
三、搅拌装置使用的注意事项1、搅拌设备的安装一定注意平稳且牢固。
在选择安装的过程中,应考虑安装在平整且经过夯实的地面。
因为机器本身就很重,如果不稳导致侧倾,可能会出现很麻烦的工业事故,即便没有人员伤亡,清理起来也会很麻烦。
2、无论是什么类型的搅拌设备,都要按照单向旋转的方向进行搅拌。
切记千万不可以一会顺时针,一会改逆时针,不仅会导致作业异常,还可能引发相关事故,带来人身安全的隐患。
搅拌设备基本知识点
一.机械搅拌设备主要部件及其所特有的部件:
二.机械搅拌设备的形式有那些(按搅拌器位置和搅拌容器形式分),他们各自的优缺点和适用范围:
三.搅拌容器的内径和高度如何确定:
四.搅拌容器的换热方式包括那些,以及各自的优缺点,工艺计算如何计算:夹套
蛇管
五.夹套的种类有那些,其各自的适用范围,如何选择,以及各自的强度计算:整体
半管
型钢
蜂窝
六.整体夹套的设计有哪些特殊规定:
整体夹套的结构类型哪些
整体夹套各种结构的特点,尺寸如何确定,比如夹套端盖的类型,夹套翻边的要求
七.支座在容器上如何安放。
1.对于无夹套容器如何安放
2.对于整体夹套容器如何安放
3.对于蜂窝夹套,型钢夹套,半管夹套如何安放
4对于外盘管容器如何安放
八.当有附件穿过夹套时如何处理
九.减速机的种类,其各有什么特点,适用范围,以及如何选取
十.减速机机架的分类及其特点:
什么情况下可以适用无支点支架:
什么情况下可以适用单支点支架:
什么情况下可以适用双支点支架:
十一.常用的联轴器有那些,如何选择:
减速器或电动机与传动轴之间的联轴器选用原则:
十二.选择完机架后,选择凸缘法兰和底盖时要注意的事项:
十三.凸缘法兰与容器顶部法兰的连接结构有那些,如何选择,结构尺寸如何确定,强度计算,底支撑,中间支撑有哪些结构,如何选取,结构尺寸如何确定
十四.轴封的种类:
液封,那些条件下需要选择液封,选择液封应满足的要求
填料密封,那些条件下需要选择填料密封,选择填料密封应满足的要求
机械密封,那些条件下需要选择机械密封,选择机械密封应满足的要求
重点:他们对轴的窜动量和摆动量的要求
十五.不同机械密封形式分别适用那些范围:
十六.机械密封的材料组合的选用:
十七.机械密封循环保护系统:
十八.机械密封循环保护系统的几种流程,各在什么情况适用:
十九.选择机架,凸缘法兰,安装底座,轴封还应注意的一些细节问题:
二十.搅拌器的功率计算,当搅拌器型号尺寸一样时如何计算,不同时又如何计算,以及搅拌器在搅拌设备中如何定位
二十一.桨叶材料的许用应力如何计算:
二十二.搅拌器的种类,及他们的强度如何计算
二十三.搅拌器设计时应注意的一些其他问题
二十四.搅拌器与轴连接时所采用的结构是怎样的:
二十五.搅拌器轴套的尺寸如何确定:
二十六.键的强度计算:
什么情况下需要进行键的计算
二十七.搅拌轴和传动轴的尺寸是如何确定的:
二十八.什么情况下搅拌轴和传动轴可以采用一体形式:
二十九.搅拌轴计算的一些基本条件,以及受力模型
三十.搅拌轴的有效质量计算,圆盘(搅拌器及附件)的有效质量计算:
三十一.悬臂及跨间二轴段直径相等的一阶临界转速计算:
悬臂及跨间二轴段直径不等的一阶临界转速计算:
单跨距轴的一阶临界转速计算:
三十二.按强度计算搅拌轴直径(空心和实心):
三十三.搅拌轴直径的最后确定,以及轴的结构尺寸的确定,比如个台阶直径最大允许是多少,各个连接面轴的加工精度,公差等,轴材料的选择
三十四.搅拌器,搅拌轴以及搅拌器和轴组件的动平衡和静平衡的试验要求:
三十五.流体径向力系数K1的确定:
三十六. 零部件的加工检验要求,设备组装技术要求
搅拌设备的强度计算的其他要求
三十七、设备法兰(专题讨论)
1)设备法兰的类型,以及各种类型的优缺点,各适用什么场合
2)设备法兰的标准号,在选用标准设备法兰需要注意什么
3)非标设备法兰如何计算,结构尺寸如何确定,怎样才算是最优设计
4)设备法兰材料有哪些,如何选择
5)设备法兰的制造,法兰的制造技术要求有哪些
三十八、螺栓和螺母,
1)螺栓材料选择,标准的选择,载荷计算
2)螺栓长度计算
三十九、垫片
1)常用法兰垫片种类及其适用范围
2)垫片的特征参数“m”,“y”表达什么意义,与法兰计算有何关系
四十、管法兰(专题讨论)
1)管法兰有哪些标准,标准之间有哪些差异,如何选用适合的标准,选标准法兰需要注意哪些事项
2)非标管法兰如何设计
3)法兰盖上面如何考虑开孔削弱
4)管法兰的螺栓螺母如何选材料,如何确定长度
四十一、开孔和开孔补强
1)补强结构(补强圈补强、厚壁接管补强和整体锻件补强)
2)分别介绍每种补强结构的优点、缺点和适用场合等
3)开孔补强的计算方法有哪些
4)凸形封头上面的开孔补强需要注意哪些
5)开孔与焊接缝距离有哪些要求,如果不满足需要如何处理
6)开孔补强计算时,计算壳体有效厚度时,为何焊缝系数取1
塔设备人孔和手孔的分布:
四十二、材料方面
1)是否需要按照容规进行复检
2)材料是否需要进行UT%,II级合格
3)是否需要冲击试验
4)什么晶间腐蚀,如何防止
5)什么是间隙腐蚀,如何防止
6)什么是应力腐蚀,如何防止
7)什么是点腐蚀,如何防止
四十三、制造方面
1)是否需要制备焊接试板
2)是否需要热处理
3)角焊缝是否需要打磨光滑
4)是否需要冲击试验
四十四、检验方面要求
1)A/B类焊缝如何检查
2)C/D类焊缝如何检查
3)水压试验如何进行,怎样才算合格4)气压试验如何进行,怎样才算合格5)什么情况下需要做气密试验。
