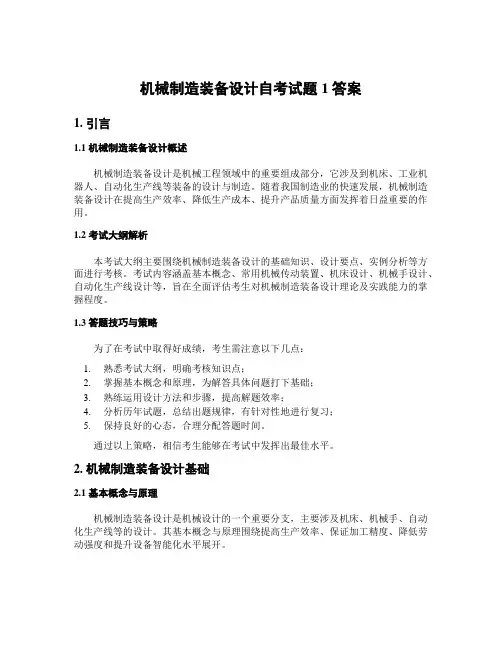

机械制造装备设计自考试题1答案1. 引言1.1 机械制造装备设计概述机械制造装备设计是机械工程领域中的重要组成部分，它涉及到机床、工业机器人、自动化生产线等装备的设计与制造。
随着我国制造业的快速发展，机械制造装备设计在提高生产效率、降低生产成本、提升产品质量方面发挥着日益重要的作用。
1.2 考试大纲解析本考试大纲主要围绕机械制造装备设计的基础知识、设计要点、实例分析等方面进行考核。
考试内容涵盖基本概念、常用机械传动装置、机床设计、机械手设计、自动化生产线设计等，旨在全面评估考生对机械制造装备设计理论及实践能力的掌握程度。
1.3 答题技巧与策略为了在考试中取得好成绩，考生需注意以下几点：1.熟悉考试大纲，明确考核知识点；2.掌握基本概念和原理，为解答具体问题打下基础；3.熟练运用设计方法和步骤，提高解题效率；4.分析历年试题，总结出题规律，有针对性地进行复习；5.保持良好的心态，合理分配答题时间。
通过以上策略，相信考生能够在考试中发挥出最佳水平。
2. 机械制造装备设计基础2.1 基本概念与原理机械制造装备设计是机械设计的一个重要分支，主要涉及机床、机械手、自动化生产线等的设计。
其基本概念与原理围绕提高生产效率、保证加工精度、降低劳动强度和提升设备智能化水平展开。
在基本概念方面，机械制造装备设计需掌握以下要点： - 加工对象：包括工件的材料、形状、尺寸和加工要求等。
- 设备结构：根据加工对象和加工工艺要求，设计合理的设备结构。
- 传动系统：选择适当的传动装置，实现动力传递和控制。
在原理方面，主要包括以下内容： - 机床基本原理：了解机床的运动原理、传动方式、刀具与工件的相对运动等。
- 机械手原理：掌握机械手的运动控制、抓取与放置等基本操作。
- 自动化生产线原理：了解生产线的布局、设备选型、控制策略等。
2.2 常用机械传动装置在机械制造装备设计中，常用的传动装置包括齿轮传动、皮带传动、链条传动和螺旋传动等。
机械制造装备设计模拟考试题与答案一、单选题（共86题，每题1分，共86分）1.导轨的结构类型中没有（）。
A、动压导轨B、静压导轨C、滑动导轨D、卸荷导轨正确答案：A2.滚珠导轨承受的载荷一定，结构尺寸允许的情况下，为提高刚度并降低成本，应采用的最为有利的方案是( )。
A、减小滚珠直径，适当增加滚珠数目B、增大滚珠直径，适当增加滚珠数目C、减小滚珠直径，适当减少滚珠数目D、增大滚珠直径，适当减少滚珠数目正确答案：D3.少品种、大批量生产模式出现的年代A、70年代B、50年代C、90年代D、80年代正确答案：B4.一般要设置对刀装置的机床夹具是A、镗床夹具B、铣床夹具C、钻床夹具D、车床夹具正确答案：B5.通用多轴箱的总图组成部分中不包括A、装配表B、主视图C、展开图D、俯视图正确答案：D6.为了提高蜗轮齿部耐磨性，常采用的材料是（）。
A、钢B、铸铁C、工程塑料D、铜正确答案：D7.以下不属于拉刀非工作部分的是A、前导部B、后导部C、切削齿D、头部正确答案：C8.在常用夹紧机构中，既可增力，又可减力的夹紧机构是A、斜楔B、铰链C、偏心D、杠杆正确答案：D9.“规模效益”的生产模式出现的年代是A、70年代B、50年代C、90年代D、80年代正确答案：B10.半闭环控制系统的数控机床，仍不可避免地带来A、丝杠的转角误差B、机床的几何形状误差C、机床传动部件的误差D、电机的转角误差正确答案：C11.摇臂钻床的第二主参数是A、最大的工件长度B、床身上的最大回转直径C、工作台工作面宽度D、最大跨距正确答案：D12.机床爬行现象一般发生于（）的运动情况下。
A、低速轻载B、低速重载C、高速重载D、高速轻载正确答案：B13.多品种、小批量生产模式出现的年代A、80年代B、50年代C、70年代D、90年代正确答案：D14.机床运动部件在相同条件下，用相同的方法重复定位时，位置的一致程度，称为A、重复定位精度B、几何精度C、传动精度D、运动精度正确答案：A15.用于确定工件正确位置的元件称为A、定位元件B、夹紧元件C、导向元件D、定向元件正确答案：A16.对一个设计合理，制造良好的带位置闭环控制系统的数控机床，可达到精度的决定因素是A、计算机的运算速度B、驱动装置的精度C、机床机械结构的精度D、检测元件的精度正确答案：D17.数控铣床与普通铣床相比，在结构上差别最大的部件是A、主轴箱B、进给传动C、工作台D、床身正确答案：B18.在简单夹紧机构中，夹紧机构一般不考虑自锁的是A、铰链B、偏心C、杠杆D、斜楔正确答案：A19.以下不属于拉刀非工作部分的是A、校准齿B、后导部C、尾部D、前导部正确答案：A20.一面两销定位结构中，两销指A、两个圆柱销B、一个圆柱销一个圆锥销C、两个菱形销D、一个圆柱销一个菱形销正确答案：D21.根据工件加工表面的位置要求，将工件的六个自由度全部限制，称为A、过定位B、欠定位C、不完全定位D、完全定位正确答案：D22.金属切削机床所担负的工作量约占机器制造总工作量的A、40%~50%B、30%~60%C、30%~50%D、40%~60%正确答案：D23.当工件定位表面不规整或工件批与批之间毛坯尺寸变化较大时，常用A、浮动支承B、可调支承C、自位支承D、辅助支承正确答案：B24.柔性制造系统的英文缩写是A、DNCB、FMCC、FMSD、CIMS正确答案：C25.数控机床进给系统中采用齿轮传动副时，如果不采用消隙措施，将会( )。
《机械制造装备设计》 试卷（闭卷）（试卷编号：06）、选择题（每题1分，共10分）1 .随行夹具的返回型式有上方返回、下方返回和（）三种。
（A ）直线通过式； （B ）折线通过式；（C ）水平返回；2•按照工艺范围，机床可分为（ ）、专用机床、（A ）通用机床； （B ）车床；（C ）3.根据数控机床的工作原理，它一般由信息载体、（统、机床本体等四部分组成。
（A ）伺服电机； （B ）加工装备； （C ）4.仓储设施的型式按其功能分有原材料库、（）、在制品库、零部件成品库、维修件和备件库、产成品库、工夹量具等工艺装备库等；（A ）外购件库； （B ）车间级库； （C ）厂级库；5,数控机床电气伺服系统按有无检测和反馈装置分为开环、（）和半闭环系统.（A ）电气系统； （B ）闭环； （C ）液压系统；6 .回转运动导轨的截面形状有三种：平面环形、（）和双锥专门化机床 数控机床； ）、伺服数控装置；导轨。
（A）平面形；（B）锥面环形；（C）三角形；7.钻模按其结构特点可分为（）、回转式钻模、翻转式钻模盖板式钻模、滑柱式钻模等五种类型。
（A）固定式钻模；（B）分离式钻模；（C）可调式钻模；8.采用”少品种,大批量”的作法，强调的是“规模效益”.这种制造模式称为（）oA. “传统模式"B. “精益生产”C. “敏捷制造" DJ精益一敏捷一柔性9.使用要求相同的部件，另件，按现行的各种标准和规范，进行设计与制造称为.（）.A.产品系列化.B.结构典型化.C.通用化标准化/ S.另件,通用化10机床传动系统各末端执行件之间的运动协调性,和均匀性精度，称为（）.A.儿何精度.B.运动静度，C传动静度. D.定位精度.二.判断题（20分，每小题2分）1.机械制造装备包括加工装备、机床、仓储输送装备和是机械制造技术的重要载体。
（）.2。
可调支承是支承点位置可以调整的支承。
它不起定位作用，主要用于工件的毛坯制造精度不高，而又以粗基准面定位的工序中。
一、单项选择题（每小题1分）在每小题列出的四个备选项中只有一个．．．．是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．主轴转速的计算是主轴传递全部功率时的（）。
【 B 】A．最高转速B．最低转速C．平均转速 D．瞬时转速2．主轴箱的功用是支承主轴并把动力经变速机构传给主轴，使主轴带动工件按规定转速旋转，以实现（）。
【 C 】A．旋转运动 B．进给运动C．主运动D．辅助运动3．刨床的主运动是直线运动，它的主运动参数是（）。
【 B 】A．每小时的往复次数B．每分钟的往复次数C．每秒钟的往复次数 D．每毫秒的往复次数4．滚珠丝杠的主要载荷是（）。
【 B 】A．径向载荷B．轴向载荷C．运动载荷 D．静止载荷5．双三角形组合导轨有导向精度高及（）的优点。
【 B 】A．调整简单 B．磨损后相对位置不变 C．承载能力大 D．承受较大力矩6．机床爬行现象一般发生于（）的运动情况下。
【 C 】A．高速重载B．高速轻载 C．低速重载D．低速轻载7．机床热变形对精度的影响大体分角度变化、工作台等部件运动的直线性及（）三类。
【 A 】A．线性位移变化B．非线性位移变化C．直线位移变化 D．爬行现象8．有轨式无人输送小车(RGV)多用于（）导轨。
【 A 】A．直线布局B．曲线布局C．环形布局 D．网络形布局9．机床数控系统是一种（）。
【 C 】A．速度控制系统B．电流控制系统 C．位置控制系统D．压力控制系统10．拟将一台普通车床数控化，希望改造费用较低，宜采用的伺服电动机是（）。
【 C 】A．交流伺服电机B．直流伺服电机 C．步进电机D．同步电机11．滚珠丝杠副中，丝杠相对于螺母旋转2弧度时，螺母上基准点的轴向位移称为（）。
【 D 】A．导程 B．螺距C．节距D．基本导程12．数控机床进给系统中采用齿轮传动副时，如果不采用消隙措施，将会( )。
【】A．增大驱动功率 B．降低传动效率 C．增大摩擦力 D．造成反向死区13．滚珠导轨承受的载荷一定，结构尺寸允许的情况下，为提高刚度并降低成本，应采用的最为有利的方案是( )。
机械制造装备设计考试题及答案闭卷（A卷）（考试时间120分钟）学院：专业：姓名：学号：一．填空题（共30分，每空1分）1.机械制造装备创新设计的步骤可划分为产品规划、方案设计、技术设计和工艺设计等四个阶段。
P172.可靠性预测是对新产品设计的可靠性水平进行评估，计算出产品或其零部件可能达到的可靠性指标。
P383.机床的柔性包括空间上的柔性和时间上的柔性。
P574.变速组的级比是指主动轴上同一点传往从动轴相邻两传动线的比值。
P92 5.机床控制系统可分为时间控制、程序控制、数字控制、误差补偿控制和自适应控制。
P1296.支承件的主要功能是保证机床各零部件之间的相互位置和相对运动精度。
P1617.机器人的机械结构类型特征，用它的结构坐标形式和自由度数表示。
P223 8.伺服电动机驱动单元一般由伺服电动机、传感器、减速器和制动器组成。
P2389.可调整夹具的调整方式可分为调节式、更换式、综合式和组合式。
P307 10.铣床夹具可分为直线进给式、圆周进给式和仿形进给式三类。
P321 二．判断题（共10分，每题1分）1.采用分支传动方式除了能较大地减小变速范围外，还具有缩短高速传动路线、提高传动效率、减少噪声的优点。
P99 （×）2.钢板焊接结构的缺点是钢板材料内摩擦阻尼约为铸铁的1/3。
P166 （√）3.机器人对灵活性要求很高，其刚度、精度相对较低。
P218 （√）4.在工业机器人中常柔软且拉伸变形大的钢带传递运动。
P237 （×） 5. 机器人手臂的结构随其机械结构类型和驱动系统类型的不同而有很大差别。
P241 （√）6. 调节式可调整夹具适用于位置精度高的场合。
P308 （×）7. 在OXYZ 坐标系中，物体有三个自由度。
P275 （×）8. 组合夹具特别适用于单件、小批量生产，以及新产品试制。
P311 （√）9. 带式传送机的输送能力大、运距大，可输送的物料品种多，结构比较简单，营运费用较低。
机械制造装备设计复习题（一）及答案一、选择（10分，每小题1分）1．采用“消灭一切浪费”和“不断完善”，以最优的质量和最低成本的产品提供给市场，这种制造模式被称为[ B ]。
A. “传统模式”B. “精益生产”C. “敏捷制造”D. “并行工程”2．利用金属的塑性变形，使坯料在工具的冲击力或静压力作用下成为具有一定形状和尺寸的工件，同时使其性能和金相组织符合一定的技术要求的机床，称为[ D ]。
A. 挤压机B. 冲压机C. 轧制机D. 锻造机3．一组功能、工作原理和结构相同，而尺寸和性能参数不同的产品，称为[ A ]。
A. 纵系列产品B. 横系列产品C. 跨系列产品D. 基型产品4．加工规定的试件，用试件的加工精度表示机床的精度，称为 [ D ]。
A. 几何精度B. 运动精度C. 传动精度D. 工作精度5．具有摩擦系数小，动、静摩擦系数很接近、运动灵敏度高，但抗振性差为特点的导轨是 [ C ]。
A. 滑动导轨B. 卸荷导轨C. 滚动导轨D. 动压导轨6．一个四自由度平面关节型机器人，其运动功能式为[ B ]。
A. M O //4321γγγγB.M Z O //321γγγC. MZX O //21γγ D. M XYZ O //γ7．以灵活性好，工作空间范围大，但刚度和精度较低为特点的机器人是[ A ]。
A. 关节型机器人B. 求坐标型机器人C. 圆柱坐标型机器人D. 直角坐标型机器人8．质量小、线胀系数小、弹性模量大、刚度大，在高速下温升低的轴承为[ D ]。
A.角接触球轴承B. 双列短圆柱滚子轴承C.圆锥滚子轴承D. 陶瓷滚子轴承9．背轮机构可把变速范围扩大到最大数值为[ D ]。
A. 8B. 32C. 4D. 1610．制造方便，工艺性好，但磨损后很难调整和补偿间隙，主要用于受轴向负荷为特点的导轨为：[ D ]。
A. 矩形导轨 B. 三角形导轨C. 燕尾形导轨D. 圆柱形导轨二、填空（20分，每小题1分）1．加工精度是指加工后零件对理想尺寸、形状和___位置___的符合程度。
机械制造装备设计考试题与答案附加复习重点机械制造装备设计考试题及答案闭卷（A卷）（考试时间120分钟）学院：专业：姓名：学号：⼀．填空题（共30分，每空1分）1.机械制造装备创新设计的步骤可划分为产品规划、⽅案设计、技术设计和⼯艺设计等四个阶段。
P172.可靠性预测是对新产品设计的可靠性⽔平进⾏评估，计算出产品或其零部件可能达到的可靠性指标。
P383.机床的柔性包括空间上的柔性和时间上的柔性。
P574.变速组的级⽐是指主动轴上同⼀点传往从动轴相邻两传动线的⽐值。
P925.机床控制系统可分为时间控制、程序控制、数字控制、误差补偿控制和⾃适应控制。
P1296.⽀承件的主要功能是保证机床各零部件之间的相互位置和相对运动精度。
P161 7.机器⼈的机械结构类型特征，⽤它的结构坐标形式和⾃由度数表⽰。
P2238.伺服电动机驱动单元⼀般由伺服电动机、传感器、减速器和制动器组成。
P2389.可调整夹具的调整⽅式可分为调节式、更换式、综合式和组合式。
P30710.铣床夹具可分为直线进给式、圆周进给式和仿形进给式三类。
P321 ⼆．判断题（共10分，每题1分）1.采⽤分⽀传动⽅式除了能较⼤地减⼩变速范围外，还具有缩短⾼速传动路线、提⾼传动效率、减少噪声的优点。
P99 （×）2.钢板焊接结构的缺点是钢板材料内摩擦阻尼约为铸铁的1/3。
P166 （√）3.机器⼈对灵活性要求很⾼，其刚度、精度相对较低。
P218 （√）4.在⼯业机器⼈中常柔软且拉伸变形⼤的钢带传递运动。
P237 （×）5.机器⼈⼿臂的结构随其机械结构类型和驱动系统类型的不同⽽有很⼤差别。
P241 （√）6.调节式可调整夹具适⽤于位置精度⾼的场合。
P308 （×）7.在OXYZ坐标系中，物体有三个⾃由度。
P275 （×）8.组合夹具特别适⽤于单件、⼩批量⽣产，以及新产品试制。
P311 （√）9.带式传送机的输送能⼒⼤、运距⼤，可输送的物料品种多，结构⽐较简单，营运费⽤较低。
《机械制造装备设计》试卷（闭卷）（试卷编号：05）（考试时间：120分钟 适用机制专业）一.选择题（10分每小题1分）1.使用要求相同的部件,另件,按现行的各种标准和规范,进行设计与制造., ,称为. ( ).A.产品系列化.B.结构典型化.C.通用化标准化/ S.另件.通用化 2.采用"消灭一切浪费”和”不断完善”, 以最优的质量和最低的成本 的产品，提供给市场,这种制造模式被称为 ( ) A.“传统模式” B.“精益生产” C ．“敏捷制造” D 。
”并行工程”3.一组功能,工作原理和结构相同,而尺寸与性能参数不同的产品,称为 ( ).A.纵系列产品B.横系列产品C.跨系列产品D.基型产品.4.为了降低导轨面的压力,减少摩擦阻力,提高导轨的耐磨性和低速运动的平稳性,应选择( ).A.滑动导轨B.卸荷导轨C.滚动导轨D.动压导轨5. 适应中等转速和切削负载较大,要求刚度高的机床,其主轴轴承配置形式,应选择( ).A. 速度型 B 。
刚度型 C 速度刚度。
D 。
抗振型6.要求导轨可以承受较大的顚覆力矩，高度较小，结构紧凑，间隙调整方便，应选择（）A.矩形导轨 B,三角形导轨 C.燕形导轨 D.圆柱形导轨7.普通机床主要性能指标(第二性能指标)是 ( )A.车床的最大回转半径B.最大工件长度8.称为机器人机械本体,也称为主体的是 ( )A手臂 B.末端执行器 C.机座 D.操作机9.数控机床主传动采用直流电机无级调速时，是采用的（）的方式来得到主轴所需转速。
A．调压，调磁 B。
调频 C。
调电流 D。
调电容10.利用一套标准元件和通用部件,按加工要求组装而成的夹具,称为( ).A.组合加具.B.专用加具.C.成祖加具.D.随行加具.二．填空题（20分，每小题1分）1.摇臂钻床的主要参数是_____________.2.额定负载,使之在机器人规定的性能范围内,机械接口处所能承受负载的。
3..机床抗振性包括两个方面:抵抗受迫振动和____________的能力.4..传动轴通过轴承,在箱体内轴向固定的方法,有一固定,和________5.滑动导轨间隙常用_____________和镶条来调整.6.目前在刀架的定位机构中,多采用锥销定位和__________定位.7.机床导轨材料有: ,, 钢 , 有色金属, 塑料等. 8.国产的GGB 型直线滚动导轨副，由制造厂家用选配的 办法，确定间隙或预紧。
概念1、机床运动功能式答：表示机床的运动的个数、形式、功能及排列顺序。
床运动功能2、爬行答;当运动部件低速运动时，主动件匀速运动，从动件跳跃运动，这种不平稳的运动称为爬行。
3、柔性制造系统答：1）是一个以网络为基础，面对车间的开方式集成制造系统。
拥有CAD、数控编程、工夹具管理、质量管理、数据采集等功能，可根据制造任务与生产环境的变化，迅速调整，以适应多品种、中想批生产。
4、级比和级比指数答:指主动轴转速数列公比称为级比。
级比的指数，称为级比指数。
5、模块化设计答：在对产品进行功能分析的基础上，划分并设计出一系列通用模块，根据市场需要，对模块选择组合，可构成不同功能、不同规格的变形产品。
6、工业机器人位姿是指机器人末端执行器的位置坐标。
其姿态是指末端执行器的三个转动角度。
7、定位误差：加工工序基准，在加工方向上的，最大位置变动量。
8、机械制造系统中的物流答：原料进厂经储存、加工、装配、包装、出厂全过程的每一个环节的移动和储存，称为生产物流。
9、生产线节拍：指在连续完成相同的两个产品，之间的间隔时间称为生产节拍。
即完成一个产品平均时间。
10、机器人自由度工业机器人的自由度与姿态：自由度，是指机器人末端执行器的三个移动自由度，。
其姿态是指末端执行器的三个转动自由度。
《机械制造装备设计》试卷01一.选择题1.称为机器人的机械本体,也称为主体的是 ( D )A手臂 B.末端执行器 C.机座 D.操作机2.机床传动系统各末端执行件之间的运动协调性,和均匀性精度,称为（ C ）A.几何精度. B.运动静度, C.传动静度. D.定位精度.3.要求导轨导向性好,导轨面磨损时,动导轨会自动下沉,自动补偿磨损量,应选 ( B ).A.矩形导轨 B,三角形导轨 C.燕尾形导轨. D.圆柱形轨4.机床主运动空转时，由于传动件摩檫，搅拌，空气阻力等，使电动机消耗的部分功率，称为 （ C ）。
A ．切削功率B 。
机械摩檫耗损功率C 。
