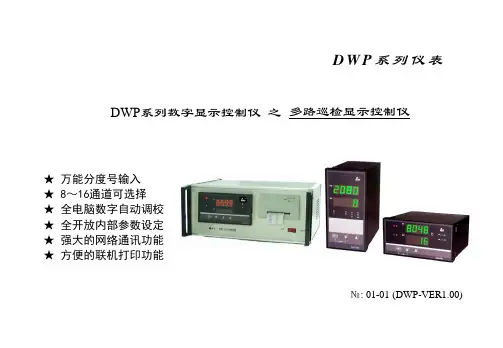

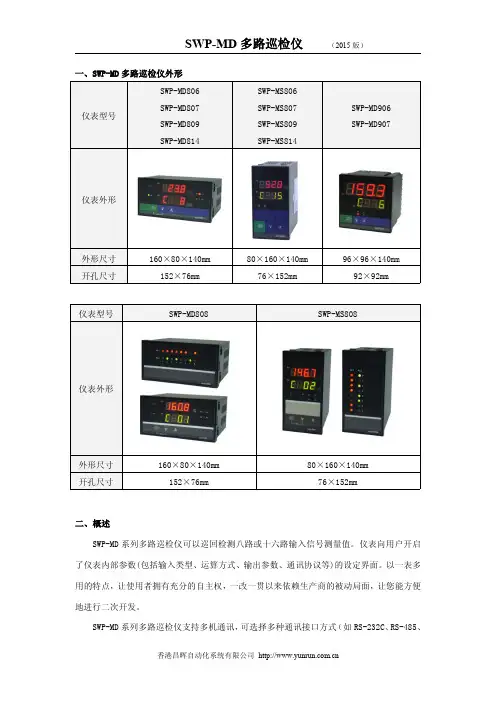

D W P 系列仪表DWP 系列数字显示控制仪 之★ 万能分度号输入★ 8～16通道可选择★ 全电脑数字自动调校★ 全开放内部参数设定★ 强大的网络通讯功能★ 方便的联机打印功能№: 01-01 (DWP-VER1.00) 多路巡检显示控制仪一、输入信号与适配传感器 (2)二、主要技术参数 (3)三、工作原理 (6)四、操作指南 (7)(一).仪表面板 (7)(二).操作方式 (9)(三).返回工作状态 (22)(四).控制输出方式 (22)1、断偶与超量程指示及报警 (22)2、报警输出状态 (23)(五).通道定点测量方法 (24)五、校对方式 (25)六、变送控制输出校对及更改 (25)七、时间显示及设定 (26)八、仪表通讯组成 (28)(一).技术指标 (28)九、打印接口组成 (28)(一).打印功能 (28)(二).打印机通讯接线 (29)(三).手动打印 (29)(四).定时打印 (30)十、安装与使用 (31)1、表盘开孔尺寸 (31)2、仪表的接线 (31)3、配线上的注意 (32)十一、维护与保养 (33)十二、接线图 (35)十三、输入接线图 (38)十四、DWP系列多路巡检控制仪型谱表 (40)十五、接线图例 (42)宽×高×深80×160×140mmDWP 系列仪表集我公司多年仪表设计制造经验，融国际上最新器件与控制算法，更高层次的体现了微处理器仪表的智能化、系列化与高可靠性等特点。
DWP系列仪表向用户开启了仪表内部参数 ( 包括输入类型、运算方式、输出参数、通讯协议等 ) 的设定界面。
以一表多用的特点，让使用者拥有充分的自主权，一改一贯以来依赖生产商的被动局面，让您能方便地进行二次开发。
DWP系列仪表支持多机通讯，可选择多种通讯接口方式（如RS-232C、RS-485、RS-422等），通讯波特率300～9600bps仪表内部参数自由设定。
智能巡检仪使用说明书江苏中科仪表有限公司智能巡检仪目一、智能巡检仪表性能特点 (2)二、技术指标 (2)三、仪表参数设置 (5)四、仪表接线方法 (13)概述本系列智能数字巡检仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。
本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。
本系列智能数字巡检仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。
智能数字显示仪表以双排四位LED显示测量值（PV）和通道值（CH），以双色发光管进行各个通道测量值报警显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、多种报警方式，可选配继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。
一、智能巡检仪性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2、万能信号输入，通过菜单设置即可配接常用热工信号。
3、可在线菜单修改显示量程、变送输出范围、报警值及报警方式。
4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
5、数字化校准技术，无电位器等可调部件。
6、热电偶冷端温度及热电阻引线电阻自动补偿。
7、可分别设置每一通道的测量量程及上下限报警值。
8、具有快速巡检和定点监视功能，巡检时间可设。
9、通过来自输入、输出及电源端的电磁兼容（EMC）测试。
二、技术指标：1、显示方式：双排四位LED显示测量值（PV）和通道号（CH）。
2、显示范围：-1999～9999。
3、测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）。

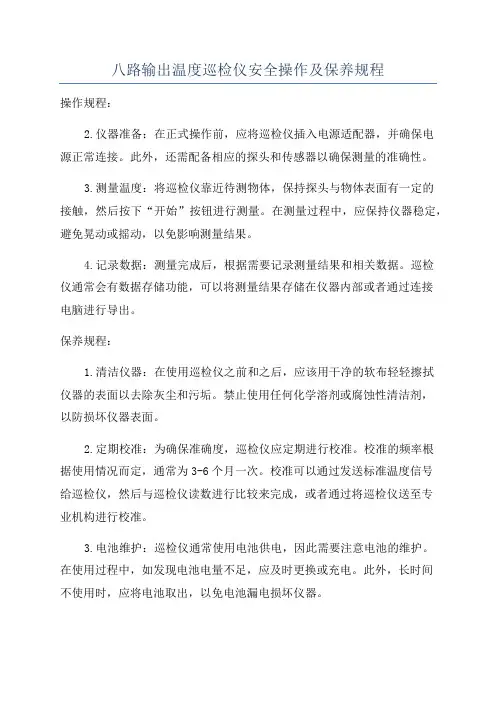

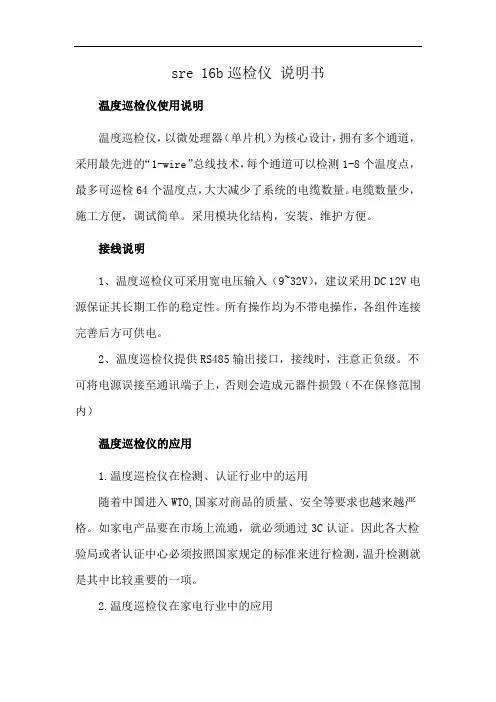

八路输出温度巡检仪安全操作及保养规程操作规程：2.仪器准备：在正式操作前，应将巡检仪插入电源适配器，并确保电源正常连接。
此外，还需配备相应的探头和传感器以确保测量的准确性。
3.测量温度：将巡检仪靠近待测物体，保持探头与物体表面有一定的接触，然后按下“开始”按钮进行测量。
在测量过程中，应保持仪器稳定，避免晃动或摇动，以免影响测量结果。
4.记录数据：测量完成后，根据需要记录测量结果和相关数据。
巡检仪通常会有数据存储功能，可以将测量结果存储在仪器内部或者通过连接电脑进行导出。
保养规程：1.清洁仪器：在使用巡检仪之前和之后，应该用干净的软布轻轻擦拭仪器的表面以去除灰尘和污垢。
禁止使用任何化学溶剂或腐蚀性清洁剂，以防损坏仪器表面。
2.定期校准：为确保准确度，巡检仪应定期进行校准。
校准的频率根据使用情况而定，通常为3-6个月一次。
校准可以通过发送标准温度信号给巡检仪，然后与巡检仪读数进行比较来完成，或者通过将巡检仪送至专业机构进行校准。
3.电池维护：巡检仪通常使用电池供电，因此需要注意电池的维护。
在使用过程中，如发现电池电量不足，应及时更换或充电。
此外，长时间不使用时，应将电池取出，以免电池漏电损坏仪器。
4.防护储存：巡检仪在不使用时应存放在干燥、通风的地方。
避免湿度过大或温度过高的环境，以免对仪器造成损害。
同时，还需注意防护仪器避免碰撞或摔落，以防损坏。
总结：通过严格遵守操作规程和保养规程，我们可以确保八路输出温度巡检仪的安全使用和正常运行。
只有当我们正确操作和保养仪器时，才能获得准确的温度测量结果，并延长仪器的使用寿命。
TCD16/48温度巡检仪使用说明书武汉华工电气自动化有限责任公司2001年7月一. 名称与编号1．产品名称：16/48路数字温度巡检仪2．产品型号：IET－TCD16/483．软件版本号：TCDV2.0二. 用途与性能1．用途：数字温度巡检仪适用于电力、化工、石油、冶金及其它生产过程中，对传感器为热电阻的温度参数进行巡回检测、越限报警及参数显示。
2．性能：(1)(2)热电阻线制：①三线制②二线制，不配线路电阻(3) 故障显示：①热电阻空载显示----。
②热电阻正溢出(过量程)显示HHHH。
③热电阻负溢出显示LLLL。
(4) 测量精度：±0.5%(5)分辨率：热电阻0.1℃(6)报警方式：有测点越限时，点亮对应越限指示灯，同时吸合继电器，越下限或越上限1，接通越限报警继电器；越上限2，接通事故报警继电器。
保持，直到所有测点回复正常,，熄灭越限指示灯,继电器返回。
三.硬件原理框图和软件流程图图1 硬件原理图图2 软件流程图四．机箱外观视图1．机箱在屏柜上开孔尺寸为(mm)：202×86（宽×高），机箱尺寸如下图：EtRt2． 背视图背视图说明：① 32～47路信号线插头（孔） ② 16～31路信号线插头（孔） ③ 0～15路信号线插头（孔） ④ 报警输出插头（孔） ⑤ 通讯接口插头（针） ⑥ 电源开关 ⑦ 电源插座3．正视图正视图说明：①点序位：用于显示测点序00～47，整机设定点序为P0。
②参数位：用于显示分度号，线制，线路电阻，上限1、上限2、下限报警值，温差等。
③L0～L47 ：用于指示当前接有信号的通道。
④工作状态功能指示灯,从左至右依次为：·功能指示灯点序N：闪烁为点序，平光为接入信号为热电阻测量信号。
·功能指示灯分度S：闪烁为分度。
·功能指示灯线路电阻阻C：当分度号是热电阻时，闪烁时可按“ ”或“ ”将某点线路电阻在参数位上显示出来。

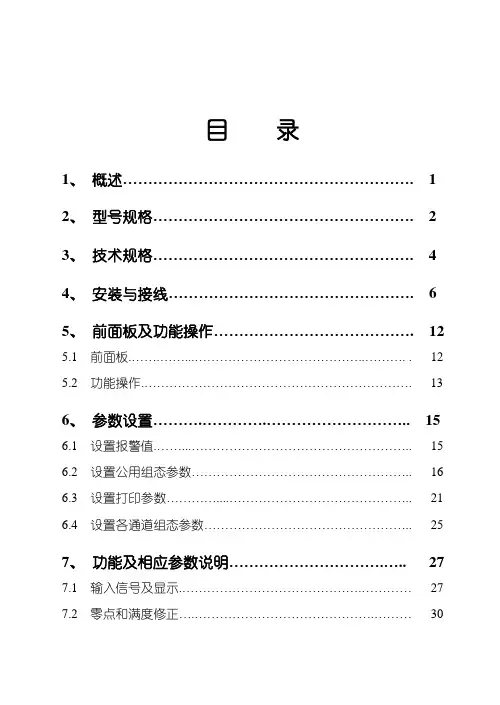

目录1、概述 (1)2、型号规格 (2)3、技术规格 (4)4、安装与接线 (6)5、前面板及功能操作 (12)5.1 前面板.…….……...…………………………………..………. . 125.2 功能操作 (13)6、参数设置 (15)6.1 设置报警值 (15)6.2 设置公用组态参数 (16)6.3 设置打印参数 (21)6.4 设置各通道组态参数 (25)7、功能及相应参数说明 (27)7.1 输入信号及显示 (27)7.2 零点和满度修正 (30)7.3 冷端补偿 (32)7.4 报警 (33)7.5 控制单元 (34)7.6 打印 (38)7.7 通信 (39)1、概述XSL系列智能巡回检测报警仪适用于5~80点过程量的检测和报警。
可输入热电阻、热电偶、直流电流、直流电压等传感器、变送器信号。
基本误差小于0.2%F·S，显示范围-1999~9999各通道独立设定输入信号类型、量程、报警值各通道独立设定数字滤波时间常数，有效提高抗干扰能力各通道独立设定零点和满度修正，有效减小传感器误差，提高系统测量精度可任意关闭不使用的通道2级参数。
