1.概述JDDJ系列电池巡检仪，是我公司最新推出的用于蓄电池电压测量的直流电源柜配套产品。
可以同爱默生网络能源有限公司（原深圳华为公司）以及同其他厂家制造的监控器联机通讯。
该产品经过用户的多年使用及跟踪调查，产品经过了几次从新的设计，目前产品的设计序号为第三代产品，系统的软硬件进行了重新设计，提高了产品运行的稳定性、可靠性，经过我们一年多的统计，新设计的电池巡检仪的返修率小于1%。
目前我公司该产品主要有三个型号：JDDJ-1A,JDDJ-2C,JDDJ-3A，具体区别见型号说明。
新的产品主要改进是产品运行的稳定性，抗干扰性。
为用户提供一个放心使用的产品是我们的最终的目标。
2.功能与特点2.1．在线跟踪监测电池组电压、充放电电流、电池表面温度；2.2．采用160×80大屏幕液晶显示器，显示直观，数据量大；2.3．平板嵌入式安装结构，不影响电池布置；2.4. 带隔离的RS-485通讯接口，可实现数据的远传；2.5 带有报警输出的继电器触点；2.6 开放式协议，可与不同的监控装置联机通讯。
3. 型号说明3.1 JDDJ-1A 最大可测量19路单只电池电压，电池组总电压，充放电电流，电池温度，一组继电器报警触点，带有大屏幕液晶显示，该产品针对110V/220V系统12V电池的测量，具有RS485通讯接口。
3.2 JDDJ-2C 基本功能同JDDJ-1A，不带液晶显示，不测量电池组总电压，充放电电流，没有报警触点。
JDDJ-2C巡检仪内有一个四位的红色拨码开关，具体定义如下：3.2.1与艾默生公司监控通讯设置如下：拨盘4是地址位，位于OFF地址为112，位于ON地址为113。
拨盘123为电池个数选择： 1 2 3ON ON ON 对应 18只电池OFF ON ON 对应19只电池ON OFF ON 对应17只电池0FF 0FF 0N 对应16只电池ON ON OFF 对应9只电池3.2.2与精电公司监控通讯设置如下：拨盘3是地址位，位于ON地址为1#，位于OFF地址为2#。

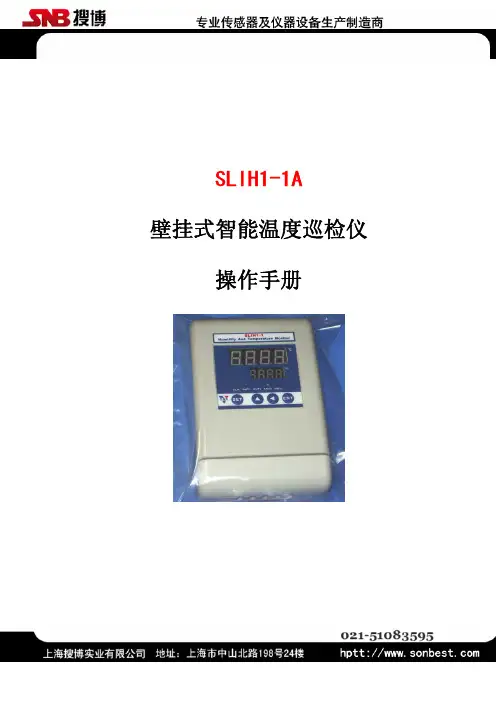

SLIH1-1A壁挂式智能温度巡检仪操作手册目录一、引言 (3)二、技术参数及特点 (3)三、典型方案 (4)最简应用方案 (4)无线应用方案 (4)四、接口说明 (5)五、操作说明 (6)1.读入新的传感器(设置密码为1234) (7)2.设置上限报警值(设置密码为1244) (7)3.设置通道是否显示(设置密码为1254) (7)六、通讯协议 (7)查询数据 (8)读出所有通道传感器序列号 (8)七、随机清单 (11)八、订货及备注 (11)一、引言SLHT-1A智能温度数据在线监测仪,配合美国DALLAS一线现场总线技术,实现低成本温度状态在线监测方案的实用型仪器，可广泛应用于实时温度数据采集监测的各种应用场合。
SLHT-1A智能温度数据在线监测仪可以对DS1820数字温度传感器系列产品进行温度数据采集，显示、报警设定，数据传输，使温度巡迴检测系统获得高可靠性、低成本和最简单的布线结构。
作为传统测温系统的理想替代品，其有体积小、测点多、组网灵活等特点。
配合无线或GPRS 及现场单总线传输（1-wire）技术，可以将把分散在各处的DS1820节点通过有线或无线的方式与监控中心联接起来，达到降低能耗、促进安全生产的目的。
本仪器可应(1)SMT行业温度数据监控 (2) 电子设备厂温度数据监控(3) 冷藏库温度监测(4) 仓库温度监测 (5) 药厂GMP监测系统(6) 环境温度监控(7)电信机房监控(8) 电厂/电站机组(9) 电厂/电站机组(10)过程温度监测(11) 啤酒生产过程温度检测等。
为便于工程组网使用，本仪器提供二次开发的通讯协议，支持二次开发。
用户只需根据我们的通讯协议即可使用任何串口通讯软件实现仪器数据的查询和设置。
二、技术参数支持传感器SLST1系列防护型数字温度传感器，DS1820显示测温范围-55℃~+125℃显示分辨率0.1℃测温精度0.5℃测温速度 850ms/点通道数单总线可接1-24点 (限单总线传感器)报警设置在线设定报警上、下限波特率19200 （可订制其它波特率）通讯端口RS232（可选配CAN、RS485）供电电源DC 5V 2A耗电2W重量500克存储温度-40 - 85℃运行环境：-40 - 85℃-40℃～+85℃支持测温电缆长度≤200M外形尺寸200×70×175mm³三、典型方案最简应用方案SLHT-1A仪器可直接通过RS232接口与电脑或笔记连接（可选配RS232-USB转换器）将现场的数据直接传送到电脑进行显示、分析和存储。
New SWP SeriesMC Based Digital ControllersSWP-SSR-M智能化64路巡检仪使用说明书NO:0207(LCDL64M)目 录一、概述----------------------------------------------------------------------------------------------1二、仪表的主要特点------------------------------------------------------------------------------------1三、技术指标-----------------------------------------------------------------------------------------2四、仪表工作原理-------------------------------------------------------------------------------------4五、参数设置-----------------------------------------------------------------------------------------55.1仪表面板设置---------------------------------------------------------------------------------55.2操作方法-------------------------------------------------------------------------------------75.3组态菜单画面与仪表参数----------------------------------------------------------------------12六、显示画面及操作说明------------------------------------------------------------------------------216.1数据测量画面（主画面）----------------------------------------------------------------------216.2报警显示------------------------------------------------------------------------------------26七、接线图-------------------------------------------------------------------------------------------27八、SWP-SSR-M仪表型谱表----------------------------------------------------------------------------38九、随机文件-----------------------------------------------------------------------------------------39一．概 述SWP-LCD-SSR 64路巡检仪是一种智能化多功能二次仪表，适合于对多输入回路进行巡回检测，报警控制及数据远传。
声明安全须知•欢迎您使用加油站巡检管理系统。
•在第一次安装和使用本产品之前，请务必仔细阅读（），这会有助于您更好地使用本产品。
•除更换电池外，禁止拆卸任何部件•禁止将巡检仪用火烘烤•禁止将巡检仪置入水中浸泡或恶意摔砸•禁止在危险区域发生磕、碰、击打事件，以免产生静电或火花•如果您未按本使用指南要求操作本产品，因错误理解等原因误操作本产品，或因非法使用不当导致油站发生危险，云南加油经贸有限公司将不对由此导致的任何损失承担责任。
•本公司对于因软件，硬件的误操作，产品维修或者其他情况引起的数据资料丢失和损失不负任何责任，也不对由此造成的其他间接损失负责，请随时备份或保存您的数据资料。
日常巡检路线设置•只要包括前庭、油罐区、电器设备、营业室/便利店、站房五个区域。
•每套巡检仪标配3个人员卡和20个地点卡，实际巡检点不少于18个。
巡检点安装指南•特别注意：巡检点禁止安装到金属面上，以免导致数据屏蔽。
•胶粘安装方法：将需要安装部位清洁干净，用AB胶进行粘贴即可。
•打孔安装方法：将需要安装位置打开一个直径为35毫米、深度为10毫米的小孔，将巡检地点卡放置到小孔中，然后用同材料将巡检点浇封在小孔内，然后用用材料将巡检点浇封在小孔内，并在表面加贴夜光标签。
加油站巡检仪管理系统安装说明目录•安装软件•恢复数据•增加巡检人员设置•更改地点卡号•数据下载~闹钟下载•巡检仪使用•常见故障处理安装前先准备两个文件•加油站巡检管理系统1.0.exe•中石油新标准数据.MD#（此文件恢复数据需要）安装软件•安装加油站巡检管理系统1.0.exe•创建快捷桌面，在桌面找到•选择→系统操作员，初始密码999恢复数据•步骤：数据维护→恢复数据库恢复数据•找到文件名为（中石油标准数据.MD#）开打→重新登录，重新登录密码一样初始密码999•（中石油标准数据.MD#）开始时准备的文件之一恢复数据•数据的意思就是巡检仪管理系统中的巡检项目·巡检内容·巡检标准。

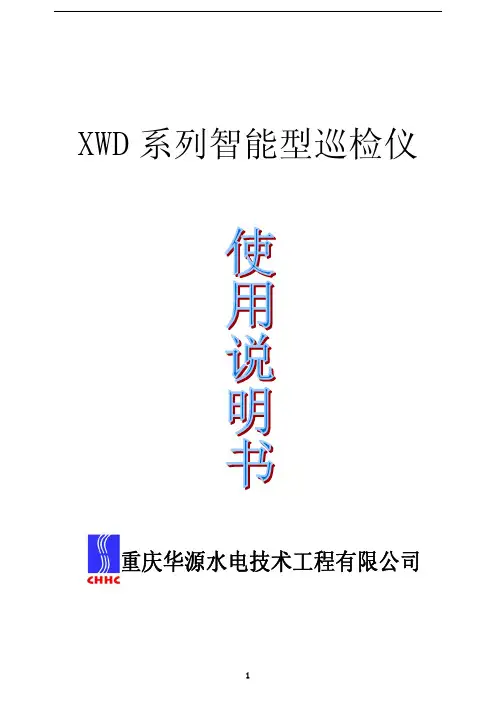

XWD系列智能型巡检仪重庆华源水电技术工程有限公司一、 概述XWD智能型巡检仪是以微处理器为核心设计，并广泛吸收了国内外同类产品的各种优点。
具有自校零、自校量程功能，免去用户校正仪表之苦。
仪表的关键器件采用美国INTEL公司、ATMEL公司、MAXIM公司等公司产品，在干扰防护上采用阻容滤波网络，有源滤波，软件滤波等多种抗干扰措施，使得仪表有很强的抗干扰能力。
二、 主要特点1、每个通道的输入信号种类，起始测量值和终止测量值，小数点显示位置可通过面板任意设定，对热电阻输入的品种，可混合使用二线制、三线制。
2、各通道可以独立设置上、下限报警方式、报警值。
3、如果该测量通道不用，可以通过设置取消，如果想要恢复也可设置恢复。
4、软件设置、软件校正，机内无任何调整电位器抗震性好。
5、可带RS－232、RS－485、RS－422等串口与主叫方通讯，也可带4－20mA等标准直流电信号输出。
6、完善的程序监控电路，电压监测保护电路，以多重冗余技术，确保仪表稳定运行。
三、 产品型号及意义说明：1、直流电信号输出只能通过面板设置某一点带输出或者巡检到的点（面板显示的点）有输出。
2、本仪表带2个继电器输出，2个继电器的报警方式可以任意设定。
3、仪表分三类：a、热电偶输入型。
b、热电阻输入型。
c、其它输入。
仪表输入信号在同一类中可以任意设定。
四、 主要技术指标1、检测通道：4－64点2、精度：0.5级3、报警设定范围：全量程4、巡检速度：1－255秒（指面板显示巡检速度）5、输入阻抗：热电偶输入大于1MΩ; 4－20mA小于等于250Ω6、输入信号及测量范围见表17、外线电阻：热电偶输入不大于1KΩ；热电阻输入不大于50Ω8、调节方式：位式调节9、继电器触点容量：交流无感负载220V/3A10、输出（可选）：（1）直流电信号输出（2）微机串口输出（RS-232C、RS-485、RS-422）11、冷端补偿范围：0－50O C12、冷端补偿元件：Cu50（铜热电阻）13、使用环境：环境温度：0－50O C；环境湿度：≤85％；大气压：86－108Kpa14、功耗不大于5W１５外形尺寸：长×宽×高＝160×160×80mm表一：输入类型、测量范围及编码输入信号 代码 测量范围 分辨力K 00 0－1300O C 1 O CE 01 0－800O C 1 O C2．“设置”键：当仪表处于测量状态时，按动此键，仪表就转入设定状态，当仪表处于设定状态时，按动此键，仪表功能会自动转换（具体使用，详看后面的参数设定）。
TCD16/48温度巡检仪使用说明书武汉华工电气自动化有限责任公司2001年7月一. 名称与编号1．产品名称：16/48路数字温度巡检仪2．产品型号：IET－TCD16/483．软件版本号：TCDV2.0二. 用途与性能1．用途：数字温度巡检仪适用于电力、化工、石油、冶金及其它生产过程中，对传感器为热电阻的温度参数进行巡回检测、越限报警及参数显示。
2．性能：(1)(2)热电阻线制：①三线制②二线制，不配线路电阻(3) 故障显示：①热电阻空载显示----。
②热电阻正溢出(过量程)显示HHHH。
③热电阻负溢出显示LLLL。
(4) 测量精度：±0.5%(5)分辨率：热电阻0.1℃(6)报警方式：有测点越限时，点亮对应越限指示灯，同时吸合继电器，越下限或越上限1，接通越限报警继电器；越上限2，接通事故报警继电器。
保持，直到所有测点回复正常,，熄灭越限指示灯,继电器返回。
三.硬件原理框图和软件流程图图1 硬件原理图图2 软件流程图四．机箱外观视图1．机箱在屏柜上开孔尺寸为(mm)：202×86（宽×高），机箱尺寸如下图：EtRt2． 背视图背视图说明：① 32～47路信号线插头（孔） ② 16～31路信号线插头（孔） ③ 0～15路信号线插头（孔） ④ 报警输出插头（孔） ⑤ 通讯接口插头（针） ⑥ 电源开关 ⑦ 电源插座3．正视图正视图说明：①点序位：用于显示测点序00～47，整机设定点序为P0。
②参数位：用于显示分度号，线制，线路电阻，上限1、上限2、下限报警值，温差等。
③L0～L47 ：用于指示当前接有信号的通道。
④工作状态功能指示灯,从左至右依次为：·功能指示灯点序N：闪烁为点序，平光为接入信号为热电阻测量信号。
·功能指示灯分度S：闪烁为分度。
·功能指示灯线路电阻阻C：当分度号是热电阻时，闪烁时可按“ ”或“ ”将某点线路电阻在参数位上显示出来。
目录1、概述 (1)2、型号规格 (2)3、技术规格 (4)4、安装与接线 (6)5、前面板及功能操作 (12)5.1 前面板.…….……...…………………………………..………. . 125.2 功能操作 (13)6、参数设置 (15)6.1 设置报警值 (15)6.2 设置公用组态参数 (16)6.3 设置打印参数 (21)6.4 设置各通道组态参数 (25)7、功能及相应参数说明 (27)7.1 输入信号及显示 (27)7.2 零点和满度修正 (30)7.3 冷端补偿 (32)7.4 报警 (33)7.5 控制单元 (34)7.6 打印 (38)7.7 通信 (39)1、概述XSL系列智能巡回检测报警仪适用于5~80点过程量的检测和报警。
可输入热电阻、热电偶、直流电流、直流电压等传感器、变送器信号。
基本误差小于0.2%F·S，显示范围-1999~9999各通道独立设定输入信号类型、量程、报警值各通道独立设定数字滤波时间常数，有效提高抗干扰能力各通道独立设定零点和满度修正，有效减小传感器误差，提高系统测量精度可任意关闭不使用的通道2级参数。
