第12章_质量管理新七种工具

全面质量管理的常用七种工具要点全面质量管理的常用七种工具所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。

这些方法不仅科学，而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。

一、统计分析表法和措施计划表法质量管理讲究科学性，一切凭数据说话。

因此对生产过程中的原始质量数据的统计分析十分重要，为此必须根据本班组，本岗位的工作特点设计出相应的表格。

常用的统计分析表有以下几种，供参考。

１. 不良项目调查表某合成树脂成型工序使用的不良项目调查表如下。

每当发生某种不良时，工人就可在相应的栏目里画上一个调查符号，这样，下班时哪些不良项目发生了多少，立即可知。

２. 零件尺寸频数分布表此表与不良项目调查表属同一类型。

第二栏为零件尺寸的分组，第四栏的“ ”与不良项目调查表中的“正”是相同的符号。

工人每加工完一个零件，经检测后，将所得零件尺寸在第二栏“组距”中找到相应的尺寸组，然后再在第四栏中记录符号，待到下班或完工时，再统计第五栏。

这样的图既直观、又明确、有助于掌握零件尺寸的分布情况。

３. 汽车油漆缺陷统计表该表的特点是直观，而且将每个缺陷的部位表示出来了。

４. 不良原因调查表要分清不良的发生原因，可接设备、操作者、时间等标志进行分层调查，填写不良原因调查表。

下表为调查了甲、乙两位工人5天生产塑料勺不良原因的调查表。

５. 不合格品分类统计分析表下表为某工序同时生产三种规格的轴承，按不良项目分别统计。

表的右侧和下边的合计栏均画作虚线，表示可根据需要取舍。

需要注意的是“尺寸精度”和“旋转精度”作为总目，下面还细分若干细目，这是表格设计的一种技巧，与此对应，下边合计栏也应合理设计。

6. 措施计划表措施计划表，又称对策表。

在制订一个具体的改进措施计划后，所有对策编制成计划表的形式。

下表为某照相机厂生产一种自拍照相机，为了解决自拍质量问题，针对所分析的原因，制订的改进措施计划表。

质量管理新七种工具•新七种工具的产生日本在开展全面质量管理的过程中通常将层别法、柏拉图、特性要因图、查检表、直方图、控制图和散布图称为“老七种工具”，而将关联图、KJ法、系统图、矩阵图、矩阵数据分析法、PDPC法以及箭条图统称为“新七种工具”。

这七种新工具是日本科学技术联盟于1972年组织一些专家运用运筹学或系统工程的原理和方法，经过多年的研究和现场实践后于1979年正式提出用于质量管理的.这新七种工具的提出不是对“老七种工具”的替代而是对它的补充和丰富。

一般说来，“老七种工具"的特点是强调用数据说话，重视对制造过程的质量控制；而“新七种工具”则基本是整理、分析语言文字资料（非数据)的方法，着重用来解决全面质量管理中PDCA循环的P(计划)阶段的有关问题.因此，“新七种工具"有助于管理人员整理问题、展开方针目标和安排时间进度。

整理问题，可以用关联图法和KJ法；展开方针目标,可用系统图法、矩阵图法和矩阵数据分析法；安排时间进度，可用PDPC法和箭条图法。

70年代以来，特别是1973年“石油危机"后，日本一些质量管理专家学者、公司经理提出“要转向思考性的TQC".而思考性的TQC则要求在开展全面质量管理时，应注意如下几点：（1) 要注意进行多元评价.(2) 不要满足于“防止再发生”,而要注意树立“一开始就不能失败"的观念.(3) 要注意因地制宜地趋向于“良好状态”。

(4) 要注意突出重点.(5) 要注意按系统的概念开展活动。

（6) 要积极促“变"，进行革新。

（7) 要具备预见性，进行预测。

由此,对于质量管理的方法也提出了以下几点新的要求：(1) 要有利于整理语言资料或情报。

（2）要有利于引导思考.(3）要有助于充实计划的内容。

(4）要有助于促进协同动作。

（5）要有助于克服对实施项目的疏漏。

(6) 要有利于情报和思想的交流。

(7) 要便于通俗易懂地描述质量管理的活动过程。

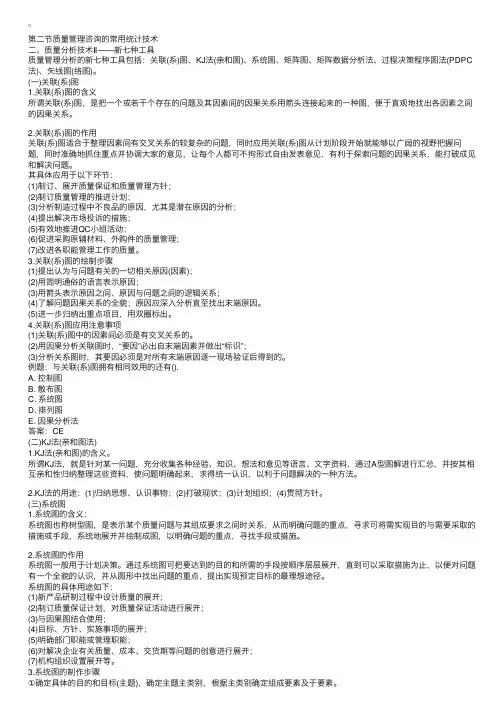

第⼆节质量管理咨询的常⽤统计技术⼆、质量分析技术Ⅱ——新七种⼯具质量管理分析的新七种⼯具包括：关联(系)图、KJ法(亲和图)、系统图、矩阵图、矩阵数据分析法、过程决策程序图法(PDPC 法)、⽮线图(络图)。

(⼀)关联(系)图1.关联(系)图的含义所谓关联(系)图，是把⼀个或若⼲个存在的问题及其因素间的因果关系⽤箭头连接起来的⼀种图，便于直观地找出各因素之间的因果关系。

2.关联(系)图的作⽤关联(系)图适合于整理因素间有交叉关系的较复杂的问题，同时应⽤关联(系)图从计划阶段开始就能够以⼴阔的视野把握问题，同时准确地抓住重点并协调⼤家的意见，让每个⼈都可不拘形式⾃由发表意见，有利于探索问题的因果关系，能打破成见和解决问题。

其具体应⽤于以下环节：(1)制订、展开质量保证和质量管理⽅针；(2)制订质量管理的推进计划；(3)分析制造过程中不良品的原因，尤其是潜在原因的分析；(4)提出解决市场投诉的措施；(5)有效地推进QC⼩组活动；(6)促进采购原辅材料、外购件的质量管理；(7)改进各职能管理⼯作的质量。

3.关联(系)图的绘制步骤(1)提出认为与问题有关的⼀切相关原因(因素)；(2)⽤简明通俗的语⾔表⽰原因；(3)⽤箭头表⽰原因之间、原因与问题之间的逻辑关系；(4)了解问题因果关系的全貌；原因应深⼊分析直⾄找出末端原因。

(5)进⼀步归纳出重点项⽬，⽤双圈标出。

4.关联(系)图应⽤注意事项(1)关联(系)图中的因素间必须是有交叉关系的。

(2)⽤因果分析关联图时，“要因”必出⾃末端因素并做出“标识”；(3)分析关系图时，其要因必须是对所有末端原因逐⼀现场验证后得到的。

例题：与关联(系)图拥有相同效⽤的还有().A. 控制图B. 散布图C. 系统图D. 排列图E. 因果分析法答案：CE(⼆)KJ法(亲和图法)1.KJ法(亲和图)的含义。

所谓KJ法，就是针对某⼀问题，充分收集各种经验、知识、想法和意见等语⾔、⽂字资料，通过A型图解进⾏汇总，并按其相互亲和性归纳整理这些资料，使问题明确起来，求得统⼀认识，以利于问题解决的⼀种⽅法。

新旧七种质量管理常用七种工具对比新七大手法要紧应用在中高层管理上，而旧七手法要紧应用在具体的实际工作中。

因此，新七大手法应用于一些管理体系比较严谨与管理水准比较高的公司QC旧七大手法：特性要因分析图、柏拉图、查检表、层别法、散布图、直方图、管制图。

QC新七大手法：关系图、系统图法、KJ法、箭头图法、矩阵图法、PAPC法、矩阵数据解析法。

一、检查表检查表又称调查表，统计分析表等。

检查表是QC七大手法中最简单也是使用得最多的手法。

但或者许正由于其简单而不受重视，因此检查表使用的过程中存在的问题很多。

使用检查表的目的：系统地收集资料、积存信息、确认事实并可对数据进行粗略的整理与分析。

也就是确认有与没有或者者该做的是否完成（检查是否有遗漏）。

二、排列图法排列图法是找出影响产品质量要紧因素的一种有效方法。

制作排列图的步骤：1、收集数据，即在一定时期里收集有关产品质量问题的数据。

如，可收集1个月或者3个月或者半年等时期里的废品或者不合格品的数据。

2、进行分层，列成数据表，马上收集到的数据资料，按不一致的问题进行分层处理，每一层也可称之一个项目；然后统计一下各类问题(或者每一项目)反复出现的次数(即频数)；按频数的大小次序，从大到小依次列成数据表，作为计算与作图时的基本根据。

3、进行计算，即根据第(3)栏的数据，相应地计算出每类问题在总问题中的百分比，计入第(4)栏，然后计算出累计百分数，计入第(5)栏。

4、作排列图。

即根据上表数据进行作图。

需要注意的是累计百分率应标在每一项目的右侧，然后从原点开始，点与点之间以直线连接，从而作出帕累托曲线。

三、因果图法因果图又叫特性要因图或者鱼骨图。

按其形状，有人又叫它为树枝图或者鱼刺图。

它是寻找质量问题产生原因的一种有效工具。

画因果分析图的注意事项：1、影响产品质量的大原因，通常从五个大方面去分析，即人、机器、原材料、加工方法与工作环境。

每个大原因再具体化成若干个中原因，中原因再具体化为小原因，越细越好，直到能够采取措施为止。

新老七种质量管理工具老的七种工具1、检查表（Check Sheet）：也有叫查检表、检查单……。

用于现场收集数据。

内容应当考虑满足以下用具的使用。

也可以作防错工具，提醒操作者应当如何做。

2、层别法（Stratification）：将数据按照不同类别、层次进行分类统计、分析的方法。

以便查出问题。

为此，利用检查表收集数据时就要设计好类别、层次。

3、特性要因图（Characteristic Diagram）：也叫因果图、鱼刺图。

针对结果、现象问题分析可能的原因。

原因的原因……，一直分解到根本原因。

通常结合层别法，针对不同层别分别进行分析。

4、排列图（Pareto Diagram）：也叫帕累图。

根据20：80规律，把各种原因根据某个统计数据从多到少、从大到小排列，确定关键的少数。

抓主要原因的主要方面。

根据这个原理也可以用来确定其他的分析工作，确定主要因素。

5、散布图（Scatter Diagram）：采用层别法做分析时，如果发现A和B两个因素可能相关，可加以利用，譬如，只要控制A也就控制B了。

散布图两个坐标分别代表两个因素，把数据点上，很容易发现是否相关，如何相关的。

6、控制图（Control Chart）：也叫管制图。

用来分析过程是否稳定。

稳定后用来控制过程是否发生特殊原因，也可以和前面各种工具结合用来验证改进过程的效果。

7、直方图（Histogram）：用来检查数据的分布状态，判别是否正常。

常常结合控制图使用。

新的七种工具1、亲和图（Affiliate Chart）：也叫KJ法。

把大量的意见、资料、事实、构思、方案等利用这中方法，根据相近性，把相同、相近的归在一起，形成统一的认识。

2、系统图（System Chart）：把目的和实现目的的措施、手段根据系统展开，绘制成图形，从中发现最佳的措施、方法。

主要把目标分解成措施，把措施当成下层次的目标，再确定措施，如此下去。

图形可以用阶梯类型，也可以用树状的。

1、关联图法关联图法是为了谋求解决那些有着原因与结果、目的与手段等关系复杂而互相纠缠的问题，并将各因素的因果关系逻辑地连接起来而绘制成关联图的方法，这种方法适用于有几个人的工作场所，经过多次修改绘制关联图，使有关人员澄清思路，认清问题，促进构想不断转换，最终找出以至解决质量关键问题。

关联图法与因果关系图最大的不同之处在于，关联图说明了六大因素（人、机、料、法、环、则）之间的横向联系。

同时，关联图法对于那些因果关系复杂的问题，可以采用自由表达形式，显示出它们的整体关系。

2、KJ法KJ法又称亲和法。

就是从未知、未经历的领域或将来的问题等杂乱无章的状态中，把与之有关的事实或意见、构思等作为原始资料收集起来，根据亲和性（亲缘关系）加以整理，绘制成图，然后找出所要解决的问题及各类问题相互关系的一种方法。

主要用于制定质量管理方针、计划等。

3、系统图法系统图法即运用系统的观点，把目的和达到目的的手段依次展开绘制成系统图，以寻求质量问题的重点和最佳解决方法。

具体来说，是从基本目的出发，采取从上而下层层展开和自下而上层层保证的方法来实现系统的目标。

4、矩阵图法矩阵图法，即把各个质量问题的问题因素按矩阵的行和列进行排列，找出问题所在。

这是一种多维思考的模式。

5、矩阵数据分析法矩阵数据分析法，即对于矩阵中相互关系能够定量化的各因素进行数据分析的方法，主要用于市场调查、新产品设计与开发、复杂工程分析和复杂的质量评价等。

6、过程决策程序图法即对于事态可能的发展变化作了充分的设想，并拟订出不同的方案，以增加计划的应变能力和适应能力。

它主要用于制定目标管理、技术开发的执行计划等。

7、网络图法网络图法即运用网络对有关质量问题进行计算、分析与处理的综合方法，它是选择最佳工期和实施有效进度管理的一种方法。

质量管理与QC小组活动的新七种工具指的是系统图、关联图、矩阵图、网络图、PDPC法、亲和图和矩阵数据分析法。

系统图也称树图（Tree diagram），是一种单目标展开的表示某一问题各要素间逻辑关系的图。

在质量管理中，可以利用系统图把某个质量问题分解成若干个组成要素，根据因果关系排列起来，以显示出问题与要素、要素与要素之间的逻辑关系和顺序关系，从而明确问题的重点和解决问题的关键。

关联图（Relation diagram）也称关系图。

它是解决因素间相互关联，因素与问题间关系复杂的原因与结果或者目的与手段间的关系的图示技术。

与系统图不同的是关联图的主题不只一个，可以是多个。

矩阵图（Matrix Chart）是以矩阵的形式分析问题与因素、因素与因素、现象与因素间相互关系的图形。

一般是把问题、因素、现象放在图中的行或列的位置，而把它们之间的相互关系放在行和列的交点处，并用不同符号表示出它们的相关程度。

网络图 (Arrow Diagram)又称箭条图、矢线图和网络计划图，源于统筹法的网络计划技术，为克服进度计划横道图（甘特图）在计划安排上的不足而发展起来的一种图示技术。

它用网络图的形式来安排一项工程（产品）的日历进度，说明其作业、工序间的紧前、紧后关系和作业的时间关系，以提高进度管理的效率。

网络图的实质是项目或产品的时间作业计划，使用网络图的目的是计算作业时间和确定关键作业路线。

PDPC法是过程决策程序图的简称。

它源于运筹学和系统理论的思想方法，对某一目的实现进行多方案设计，以应付实施过程中产生的一些新的问题。

在动态实施过程中，随着事态发展所产生的各种结果及时调整方案，运用预先安排好的程序来保证达到预期结果和目的。

亲和图（Affinity Diagram）也称KJ法、A型图。

它是把收集到的大量的有关某一特定主题的意见、观点、想法和问题归纳、整理，按它们间的相互亲近程度加以整理、归类、汇总的一种图示技术。

在QC小组活动中，亲和图常用于归纳、整理由“头脑风暴”和“诸葛亮会”所产生的各种意见、观点和想法等语言资料。

质量管理新七种工具质量管理是现代企业发展中非常重要的一环，而质量管理新七种工具作为质量管理的重要手段之一，被广泛应用于企业的质量管理过程中。

本文将介绍质量管理新七种工具的概念、应用以及在企业中的重要性。

质量管理新七种工具是指在质量管理过程中所使用的七种工具，它们分别是：关系图、树状图、矩阵图、PDPC图、流程创新图、多变量图和优先矩阵。

这些工具的使用可以帮助企业发现问题、分析问题、制定解决方案并进行决策，进而提升企业的产品质量和服务质量。

关系图是一种用于表达事物之间关系的工具。

它可以帮助企业将问题和解决方案之间的关系以及影响因素之间的关系进行清晰而系统地表达，从而有助于企业更好地理解问题的本质和解决方案的可行性。

树状图是一种用于分析问题和制定解决方案的工具。

它可以将问题和解决方案按照层级结构进行组织，使得问题和解决方案之间的关系更加清晰，有助于企业更好地分析问题的根本原因和制定有效的解决方案。

第三，矩阵图是一种用于比较和分析多个因素的工具。

它可以将多个因素按照两两之间的关系进行组织和比较，帮助企业更好地理解因素之间的相互作用和影响，进而制定出更加全面和有效的解决方案。

第四，PDPC图是一种用于预测和预防潜在问题的工具。

它可以帮助企业预测可能出现的问题和风险，并制定相应的预防措施，从而降低问题和风险对企业的影响。

第五，流程创新图是一种用于优化和改进流程的工具。

它可以帮助企业分析和评估当前流程存在的问题和瓶颈，并提出相应的改进措施，从而提高流程效率和质量。

第六，多变量图是一种用于分析和优化多个变量之间关系的工具。

它可以帮助企业理解多个变量之间的相互作用和影响，并找到最佳的变量组合，从而提高产品和服务的质量。

优先矩阵是一种用于决策和优先级排序的工具。

它可以帮助企业将问题和解决方案按照重要性和紧迫性进行排序，并制定相应的行动计划，从而更加高效地解决问题和实施改进。

质量管理新七种工具在企业中的应用非常广泛。
