应用光学第八章

第一章 几何光学基本定律与成像概念波面：某一时刻其振动位相相同的点所构成的等相位面称为波阵面，简称波面。

光的传播即为光波波阵面的传播，与波面对应的法线束就是光束。

波前：某一瞬间波动所到达的位置。

光线的四个传播定律：1）直线传播定律：在各向同性的均匀透明介质中，光沿直线传播，相关自然现象有：日月食，小孔成像等。

2）独立传播定律：从不同的光源发出的互相独立的光线以不同方向相交于空间介质中的某点时彼此不影响，各光线独立传播。

3）反射定律：入射光线、法线和反射光线在同一平面内，入射光线和反射光线在法线的两侧，反射角等于入射角。

4）折射定律：入射光线、法线和折射光线在同一平面内；入射光线和折射光线在法线的两侧，入射角和折射角正弦之比等于折射光线所在的介质与入射光线所在的介质的折射率之比，即nn I I ''sin sin = 光路可逆：光沿着原来的反射（折射）光线的方向射到媒质表面，必定会逆着原来的入射方向反射（折射）出媒质的性质。

光程：光在介质中传播的几何路程S 和介质折射率n 的乘积。

各向同性介质：光学介质的光学性质不随方向而改变。

各向异性介质：单晶体（双折射现象）马吕斯定律：光束在各向同性的均匀介质中传播时，始终保持着与波面的正交性，并且入射波面与出射波面对应点之间的光程均为定值。

费马原理：光总是沿光程为极小，极大，或常量的路径传播。

全反射临界角：12arcsinn n C = 全反射条件：1）光线从光密介质向光疏介质入射。

2）入射角大于临界角。

共轴光学系统：光学系统中各个光学元件表面曲率中心在一条直线上。

物点/像点：物/像光束的交点。

实物/实像点：实际光线的汇聚点。

虚物/虚像点：由光线延长线构成的成像点。

共轭：物经过光学系统后与像的对应关系。

（A ，A ’的对称性）完善成像：任何一个物点发出的全部光线，通过光学系统后，仍然聚交于同一点。

每一个物点都对应唯一的像点。

理想成像条件：物点和像点之间所有光线为等光程。

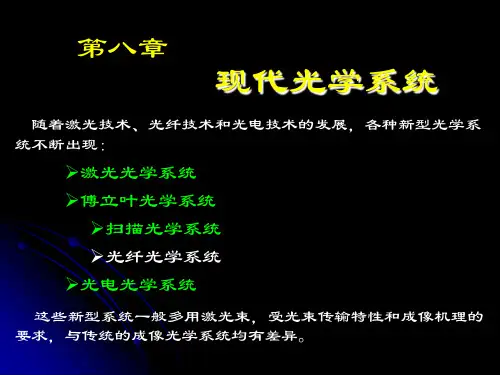

⼯程光学第⼋章知识点第⼋章典型光学系统●通常把光学系统分为10个⼤类：（1）望远镜系统（2）显微镜系统（3）摄影系统（4）投影系统（5）计量光学系统（6）测绘光学系统（7）物理光学系统（8）光谱系统（9）激光光学系统（10）特殊光学系统（光电系统、光纤系统等）第⼀节眼睛的光学成像特性1.眼睛的结构⽣理学上把眼睛看作⼀个器官眼睛包括⾓膜、⽔晶体、视⽹膜等部分⼈眼的光学构造：●⾓膜：由⾓质构成的透明的球⾯薄膜，厚度为0.55mm，折射率为1.3771；●前室：⾓膜后的空间，充满折射率为1.3774的⽔状液体；●虹彩：位于前室后，中间有⼀圆孔，称为瞳孔，它限制了进⼊⼈眼的光束⼝径，可随景物的亮暗随时进⾏⼤⼩调节；●⽔晶体：由多层薄膜组成的双凸透镜，中间硬外层软，各层折射率不同，中⼼为1.42，最外层为1.373，⾃然状态下其前表⾯半径为10.2mm，后表⾯半径为6mm，⽔晶体周围肌⾁的紧张和松驰可改变前表⾯的曲率半径，从⽽改变⽔晶体焦距；2.眼睛的视觉特性●应⽤光学把眼睛看作⼀个光学系统●⼈眼对不同波长的光的敏感度不同，就形成了视觉函数●⼈眼灵敏峰值波长在555nm（黄绿光）3.眼睛的调节和适应1．调节●眼睛成像系统对任意距离的物体⾃动调焦的过程称为眼睛的调节●眼睛所能看清的最远的点称为“远点”，远点距⽤lr表⽰，正常眼lr = ∞●眼睛所能看清的最近的点称为“近点”，近点距⽤lp表⽰，正常眼的近点距随年龄⽽变化●眼睛的调节能⼒⽤“视度”来表⽰，远点视度⽤R表⽰，近点视度⽤P表⽰：●11r pR Pl l= =（8-2）●视度的单位是“屈光度”，屈光度（D）等于以⽶为单位的距离的倒数，即1D=1m-1 ●如某⼈的近点为-0.5m，则⽤视度表⽰为P=1/(-0.5)=-2D●眼睛的调节能⼒A R P=-（8-3）●在正常照明条件下，眼睛观察近物最适宜的距离为-250mm，称为“明视距离”●在明视距离下观察物体，眼睛能长时间⼯作⽽不疲劳●年龄超过45岁后，眼睛的近点远于明视距离，这时称为⽼年性远视眼即⽼花眼2．适应●眼睛能在不同亮暗条件下观察物体，这种能⼒称为“适应”●眼睛瞳孔在外界光强变化时能⾃动改变孔径，⽩天瞳孔为2mm左右，夜晚为8mm左右●当光线较暗时，杆状细胞取代锥状细胞感光，进⼀步提⾼灵敏度●从暗处到亮处称为亮适应，适应较快；从亮处到暗处称为暗适应，需较长时间3.眼睛的缺陷与矫正●正常眼的远点在⽆限远处，即眼睛光学系统的像⽅焦点位于视⽹膜上●对于⾮正常眼来说，其远点位置发⽣变化●若远点位于眼前有限远处（lr <0），只能清晰接收发散光束，眼睛的像⽅焦点位于视⽹膜之前，称为近视眼●为了使近视眼的⼈能看清⽆限远点，须在近视眼前放置⼀负透镜，负透镜的像⽅焦点F ’与远点重合● f ’= lr●即负透镜的折光度与眼睛的视度相等●φ = R●折光度的单位为屈光度（D）●同理，若远点位于眼后有限远处（lr >0），只能清晰接收会聚光束，眼睛的像⽅焦点位于视⽹膜之后，称为远视眼。

第一章几何光学基本定律与成像概念波面：某一时刻其振动位相相同的点所构成的等相位面称为波阵面, 为光波波阵面的传播，与波面对应的法线束就是 光束。

波前：某一瞬间波动所到达的位置。

光线的四个传播定律：1）直线传播定律： 在各向冋性的均匀透明介质中，光沿直线传播，相关自然现象有：日月食，小孔成像等。

2）独立传播定律： 从不同的光源发出的互相独立的光线以不同方向相交于空间介质中 的某点时彼此不影响，各光线独立传播。

3） 反射定律：入射光线、法线和反射光线在同一平面内，入射光线和反射光线在法线 的两侧，反射角等于入射角。

4） 折射定律：入射光线、法线和折射光线在同一平面内；入射光线和折射光线在法线 的两侧，入射角和折射角正弦之比等于折射光线所在的介质与入射光线所在的介质的折射率（折射）光线的方向射到媒质表面，必定会逆着原来的入射方 向反射（折射）出媒质的性质。

光程：光在介质中传播的几何路程 S 和介质折射率n 的乘积。

各向同性介质： 光学介质的光学性质不随方向而改变。

各向异性介质：单晶体（双折射现象）马吕斯定律：光束在各向同性的均匀介质中传播时， 始终保持着与波面的正交性，并且入射波面与出射波面对应点之间的光程均为定值。

全反射临界角：C = arcsin 全反射条件：1） 光线从光密介质向光疏介质入射。

2） 入射角大于临界角。

共轴光学系统： 光学系统中各个光学兀件表面曲率中心在一条直线上。

物点/像点：物/像光束的交点。

实物/实像点： 实际光线的汇聚点。

虚物/虚像点： 由光线延长线构成的成像点。

共轭：物经过光学系统后与像的对应关系。

（ A , A'的对称性）完善成像：任何一个物点发出的全部光线，通过光学系统后，仍然聚交于同一点。

每一个物之比，即sin Isin In' n简称波面。

光的传播即 光路可逆：光沿着原来的反射 费马原理： 光总是沿光程为极小，极大，或常量的路径传播。

n2ni点都对应唯一的像点。

总复习第一章 几何光学的基本定律 返回内容提要有关光传播路径的定律是本章的主要问题。

折射定律(光学不变量)及其矢量形式反射定律(是折射定律当时的特殊情况)费马原理(极端光程定律)，由费马原理导出折射定律和反射定律(实、虚)物空间、像空间概念 完善成像条件(等光程条件)及特例第二章 球面与球面系统 返回内容提要球面系统仅对细小平面以细光束成完善像基本公式：阿贝不变量放大率及其关系：拉氏不变量反射球面的有关公式由可得。

第三章 平面与平面系统返回内容提要平面镜成镜像夹角为 α 的双平面镜的二次像特征 平行平板引起的轴向位移反射棱镜的展开，结构常数，棱镜转像系统折射棱镜的最小偏角，光楔与双光楔关键问题：坐标系判断，奇次反射成像像，偶次反射成一致像，并考虑屋脊的作用。

第四章 理想光学系统返回内容提要主点、主平面，焦点、焦平面，节点、节平面的概念高斯公式与牛顿公式：当时化为，并有三种放大率，，拉氏不变量，，厚透镜：看成两光组组合。

＋＋组合：间隔小时为正光焦度，增大后可变成望远镜，间隔更大时为负光焦度。

－－组合：总是负光焦度 ＋－组合：可得到长焦距短工作距离、短焦距长工作距离系统，其中负弯月形透镜可在间隔增大时变 成望远镜，间隔更大时为正光焦度。

第五章 光学系统中的光束限制 返回内容提要本部分应与典型光学系统部分相结合进行复习。

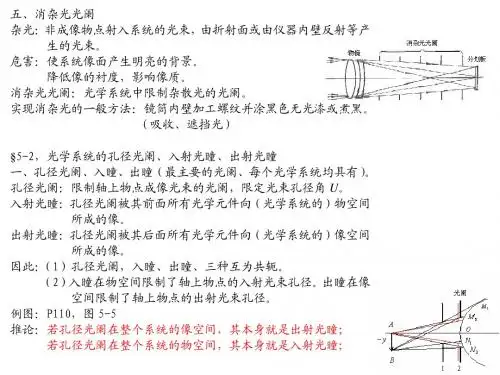

孔阑，入瞳，出瞳；视阑，入窗，出窗；孔径角、视场角及其作用 拦光，渐晕，渐晕光阑 系统可能存在二个渐晕光阑，一个拦下光线，一个拦上光线 对准平面，景像平面，远景平面，近景平面，景深 物方（像方）远心光路——物方（像方）主光线平行于光轴第六章 光能及其计算 返回内容提要本章重点在于光能有关概念、单位和像面照度计算。

辐射能通量，光通量，光谱光视效率，发光效率 发光强度，光照度，光出射度，光亮度的概念、单位及其关系 光束经反射、折射后亮度的变化，经光学系统的光能损失， 通过光学系统的光通量，像面照度总之,第七章 典型光学系统 返回内容提要本章需要熟练掌握各类典型光学系统的成像原理、放大倍率、光束限制、分辨本领以及显微镜与照明 系统、望远镜与转像系统的光瞳匹配关系，光学系统的外形尺寸计算。

镜观测天体四百周年。

TMT：Thirty Meter Telescope宇宙喷泉遥远星系哈勃望远镜(主镜口径2.4米)光是电磁波的一种，覆盖特定的波长范围。

图1-1 电磁波按波长的分类图1-2 球面波和平面波图1-3 光线的反射入射光线、法线和反射光线在同一平面内；入射光线和反射光线在法线的两侧；反射角等于入射角图1-4 光线的折射入射光线、法线和折射光线在同一平面内；入射光线和折射光线在法线的两侧；入射角与折射角的正弦之比与入射角无关，是一个与介质与光的波长有关的常数：n′=−n，折射定律可推导出反射定律图1-5 光线在玻璃块中的折射和反射45°§1.1.3 光学材料及色散光的色散、典型玻璃的色散曲线516.7491Fe K393.3666Ca图1-8 透镜对光线的作用与透镜成像图1-7 透镜对波面的作用与透镜成像图1-10 光程图1-9 光线与波面的正交关系光线从P到P'，经历时间：图1-11 遵守反射定律的光线图1-12 回转椭球面凹面反射镜图1-13 内切于回转椭球面的凹面反射镜图1-14 由费马原理导出折射定律22()z z d +−=('')('') d d−•−aδaδl'(u')l'(0)图1-15 完善成像(等光程)=Δ=−=[LMP'][OO'P'] [PP'][PP'][PP']0球面顶点图1-16 球面方程中所用的坐标系图1-17 入射光线与球面的两个交点211()ch z −−==22z r r h =±−图1-18 回转椭球面z 在许多商用光学设计程序中zOlympus手机摄像头透镜组富瑞丰公司头盔式显示器。

第二章作业：1、一个玻璃球直径为400mm，玻璃折射率为1.5。

球中有两个小气泡，一个在球心，一个在1/2半径处。

沿两气泡连线方向，在球的两侧观察这两个气泡，它们应在什么位置？如在水中观察(水的折射率为1.33)时，它们又应在什么位置？答案：空气中：80mm、200mm；400mm、200mm水中：93.99mm、200mm；320.48mm、200mm3、一个玻璃球直径为60mm，玻璃折射率为1.5，一束平行光射到玻璃球上，其汇聚点在何处？答案：l'=15mm4、一玻璃棒(n=1.5)，长500mm，两端面为凸的半球面，半径分别为r1=50mm, r2= -100mm，两球心位于玻璃棒的中心轴线上。

一箭头高y=1mm，垂直位于左端球面顶点之前200mm处，垂直于玻璃棒轴线。

试画出结构简图，并求a)箭头经玻璃棒成像在什么位置(l2')？b)整个玻璃棒的垂轴放大率为多少？答案：l2'= -400mm、-3第三章作业：1、已知一个透镜把物体放大-3⨯，当透镜向物体移近18mm时，物体将被放大-4⨯，试求透镜的焦距。

答案：216mm2、一个薄透镜对某一物体成实像，放大率为-1⨯。

以另一薄透镜紧贴此薄透镜，则见像向透镜方向移动了20mm，放大率为原来的3/4，求两薄透镜的焦距。

答案：40mm、240mm3、一束平行光入射到平凸透镜上，汇聚于透镜后480mm处。

如在此透镜凸面上镀反射膜，则平行光汇聚于透镜前80mm处，求透镜折射率和凸面曲率半径。

答案：1.5、-240mm5、一块厚透镜，n=1.6，r1=120mm，r2=-320mm，d=30mm，试求该透镜的焦距及基点位置。

如果物距l1= -5m，像在何处？如果平行光入射时，使透镜绕一和光轴垂直的轴转动，而要求像点位置不变，问该轴安装在何处？答案：f'=149.27mm、l F'=135.28mm、l F= -144.02mm、l H'= -13.99mm、l H=5.25mm l2'=139.87mm像方节点，即像方主点6、由两薄透镜组成的对无穷远物成像的短焦距物镜，已知其焦距为35mm，筒长T=65mm，后工作距为50mm，求系统结构。
