固态继电器

固态继电器产品介绍固态继电器（Solid State Relays，简称SSR）是一种利用固态元件（如半导体器件）进行电气控制的继电器。

与传统的电磁继电器相比，固态继电器具有更小的体积、更高的可靠性、更低的功耗和更长的寿命等优势。

在工业自动化、电力系统、舞台照明、家用电器等领域都有广泛的应用。

固态继电器主要由输入电路、输出电路和控制电路组成。

输入电路接收来自控制信号，通过控制电路对输出电路进行控制。

输出电路通过固态开关（如晶闸管或二极管）实现电气负载的开关控制，可以达到快速响应、精确控制的效果。

1.高精度控制：固态继电器在输入电路方面可以实现高精度的控制，能够在微秒级的时间范围内完成开关动作，而且具有更快的响应速度和更高的控制精度。

这对于一些对于开关时间要求较高的应用场合非常适用。

2.高可靠性：固态继电器没有机械结构，没有触点，减少了由于磨损、腐蚀等因素引起的故障，从而提高了产品的可靠性。

此外，固态继电器还具有抗震动、抗冲击等特性，能够适应各种恶劣的工作环境。

3.低噪音：相比传统的电磁继电器，固态继电器在开关过程中没有机械触点的碰撞和振动，从而减少了产生噪音的可能性，降低了对周围环境和人员的干扰。

4.快速开关速度：固态继电器的开关速度通常可以达到微秒级别，远远快于传统的电磁继电器。

这对于需要频繁开关的应用来说非常重要，可以减少能量的浪费，提高系统的效率。

5.宽工作电压范围：固态继电器通常可以适应较大的工作电压范围，可以在不同的电源条件下正常工作，具有较强的适应性，减少了对系统电源的要求。

6.长寿命：由于固态继电器没有机械部件，因此可以承受更长的工作寿命。

通常，固态继电器的使用寿命可以达到百万次以上的开关次数，而传统的电磁继电器只能达到数万次。

在实际应用中，固态继电器具有广泛的应用领域。

其中一些典型的应用包括：-工业自动化系统：用于控制电动机、加热器、温度控制器等设备，实现对工业过程的自动化控制。

固态继电器的作用及原理一、作用1.信号隔离：固态继电器能够将输入信号与输出信号之间进行隔离，避免输入信号对输出端的干扰。

2.开关控制：固态继电器可以将小电流信号通过控制电路控制大电流负载的开关，实现对电路的开启和关闭，起到调节和保护电路的作用。

3.电路保护：当电路发生短路、过流、过压等异常情况时，固态继电器可以及时切断电路，保护电器设备不受损坏。

4.自动控制：固态继电器可以根据输入信号的变化，自动对输出电路进行控制，实现自动化控制功能，在工业生产和自动化设备中具有广泛应用。

二、原理1.光电耦合原理：固态继电器的核心组件是光电耦合器，它由一个光敏元件（光电导管或光敏二极管）和一个半导体功率开关器件（晶体管或晶闸管）组成。

光敏元件可以将输入的电信号转化为光信号，然后通过光隔离将光信号传递给半导体功率开关器件，从而实现输入信号与输出信号之间的隔离。

2.控制电路：控制电路由输入电源、输入端电阻、输入电容和光敏元件等构成。

当输入电源加上一定电压时，光敏元件会被激发产生光信号，并通过光敏二极管将光信号转化为电流传递给半导体功率开关器件的控制端，从而对其进行控制。

3.开关电路：开关电路由半导体功率开关器件、负载电阻和负载电容等构成。

当光信号传导到半导体功率开关器件的控制端时，开关器件会在输入信号的控制下，通过半导体材料中电子的扩散和输运，形成导通通道或断开通道，从而使得负载电路打开或关闭。

4.输出电压和电流：根据半导体功率开关器件的特性和参数，固态继电器的输出电压和电流可以根据需求来进行调节。

在输入信号施加一定电压时，由于半导体器件内部存在阻抗和电流等限制，输出端的电压和电流也有一定的限制。

常见的固态继电器的输出电压在100V至1200V之间，输出电流在0.5A至50A之间。

总之，固态继电器利用光电耦合器将输入信号与输出信号进行隔离，并通过半导体器件的控制和开关实现对输出电路的控制。

其原理主要依靠光电耦合效应和半导体材料的导通和断开来实现，具有快速响应、可靠性高和寿命长等优点，广泛应用于控制系统和自动化设备。

固态继电器的技术参数及选用固态继电器（Solid State Relay，简称SSR）是一种采用半导体器件作为开关元件的继电器。

相比传统的电磁继电器，固态继电器具有体积小、寿命长、响应速度快、可靠性高等优点，被广泛应用于自动控制系统中。

在选用固态继电器时，需要关注以下技术参数。

1. 额定负载电流（Rated Load Current）：固态继电器的额定负载电流是指其能够承受的最大工作电流。

在选用时，应根据实际负载电流来选择合适的额定负载电流。

一般来说，选择的额定负载电流应大于实际负载电流的1.2-1.5倍，以确保稳定可靠的工作。

2. 额定负载电压（Rated Load Voltage）：固态继电器的额定负载电压是指其能够承受的最大工作电压。

与额定负载电流类似，选用时应根据实际负载电压来选择合适的额定负载电压。

同样，应保证选用的固态继电器的额定负载电压大于实际负载电压的1.2-1.5倍。

3. 控制电流（Control Current）：固态继电器的控制电流是指它需要的最小触发电流。

在控制端供电时，电流应大于该值才能确保固态继电器的正常工作。

常见的控制电流有3-30mA等。

在选择固态继电器时应尽量选择控制电流较小的型号，以减少控制端功耗。

4. 继电器类型（Type）：固态继电器可以分为直流继电器和交流继电器两种。

直流继电器适用于直流负载，交流继电器适用于交流负载。

在选用时需要根据实际应用情况选择。

5. 隔离电压（Isolation Voltage）：隔离电压是指固态继电器输入和输出之间的耐压值，也被称为绝缘电压。

在选择时，隔离电压应大于应用场景的绝缘要求，以确保系统的安全性。

1.负载类型：不同的负载类型对固态继电器的影响不同。

例如，电容性负载对继电器的寿命有较大的损害，而电感性负载则可能引起电压峰值和电流峰值，需要根据负载类型选择适用的固态继电器。

2.工作环境：固态继电器应能适应应用环境的温度、湿度、振动等要求。

固态继电器工作原理图
固态继电器（Solid State Relay，简称SSR）是一种将控制信号转换为输出信号的电器设备，它的工作原理图如下：
1. 输入电路：固态继电器的输入电路通常由控制电压
（Control Voltage）和输入电阻（Input Resistor）组成。

控制
电压可以使输入电阻导通或截至，从而控制固态继电器的开关状态。

2. 输出电路：固态继电器的输出电路通常由负载电阻（Load Resistor）和输出导通晶体管（Output Conducting Transistor）
组成。

当输入电路导通时，负载电阻与输出导通晶体管形成通路，使负载电流流过。

当输入电路截至时，输出导通晶体管停止导通，断开负载电流。

3. 控制单元：固态继电器的控制单元由输入电路和输出电路之间的控制芯片（Control Chip）组成。

控制芯片接收输入电路
的信号，根据信号的状态判断输出电路是否导通。

4. 继电器保护：固态继电器通常配备有过流保护和过温保护装置。

过流保护可限制输出电流，保护负载和继电器不受过载损害；过温保护可在固态继电器温度超过一定范围时自动切断输出，避免继电器烧毁。

以上就是固态继电器的工作原理图，它的输入电路通过控制信号来控制输出电路的导通和截至，从而实现对负载电流的控制。

固态继电器由于没有机械触点，具有快速响应、可靠性高、寿命长等优点，在工业、自动化控制等领域得到广泛应用。

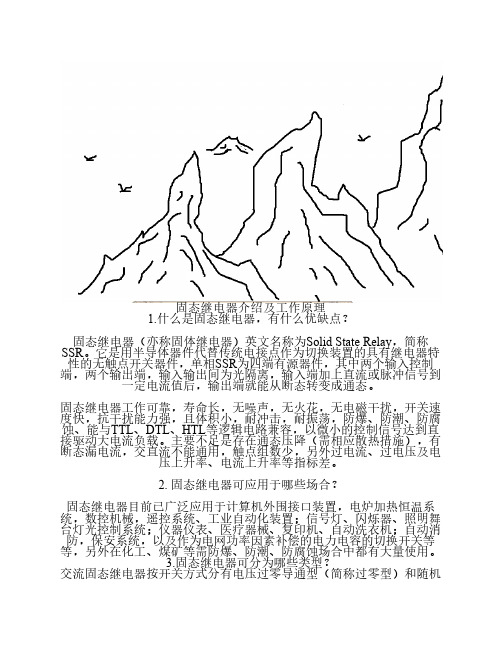

固态继电器介绍及工作原理1.什么是固态继电器，有什么优缺点？固态继电器（亦称固体继电器）英文名称为Solid State Relay，简称SSR。

它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。

固态继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。

主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。

2. 固态继电器可应用于哪些场合？固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

3.固态继电器可分为哪些类型？交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。

4.过零型SSR与随机型SSR在用途上有什么区别？过零型SSR用作“开关”切换（从“开关”切换功能而言即等同于普通的继电器或接触器），我们通常讲的固态继电器多数都为过零型（过零型SSR只能“开关”不能“调压”）。

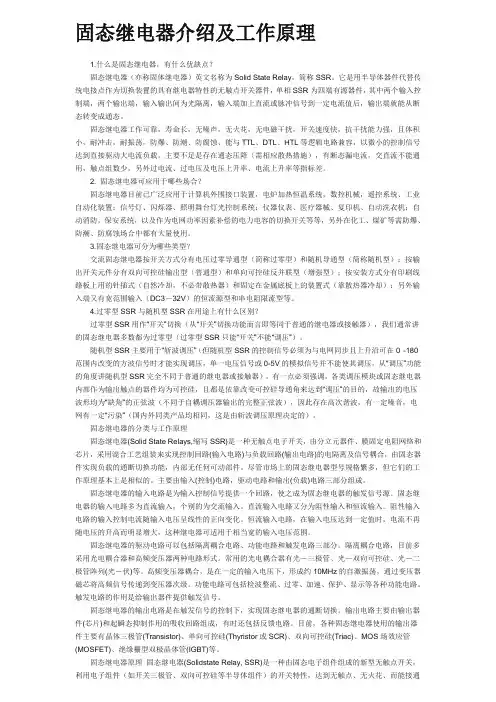

固态继电器介绍及工作原理1.什么是固态继电器，有什么优缺点？固态继电器（亦称固体继电器）英文名称为Solid State Relay，简称SSR。

它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。

固态继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。

主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。

2. 固态继电器可应用于哪些场合？固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

3.固态继电器可分为哪些类型？交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。

4.过零型SSR与随机型SSR在用途上有什么区别？过零型SSR用作“开关”切换（从“开关”切换功能而言即等同于普通的继电器或接触器），我们通常讲的固态继电器多数都为过零型（过零型SSR只能“开关”不能“调压”）。

固态继电器原理及接线方法固态继电器（Solid State Relay，简称SSR）是一种非接触式的电力控制元件，它能够将微弱的控制信号转换成相应的高功率负载输出信号，实现电路的开关控制。

本文将介绍固态继电器的原理以及常见的接线方法。

固态继电器由输入控制电路、输出负载电路和隔离传导电路三部分组成。

输入控制电路通常由光电耦合器和触发电路构成，它可以实现高低电平的转换，将来自低压电路的微弱控制信号转换为高压电路的驱动信号。

输出负载电路由一对双向可控硅三极管和电流保护电路构成，它可以根据输入控制信号的变化打开或关闭电路，并将高功率的负载电流传导至外部负载。

隔离传导电路则起到隔离输入与输出电路的作用，避免输入与输出电路之间的电气干扰。

1.直流控制接线：直流控制接线方式包括无源式和有源式两种方式。

（1）无源式直流控制接线方法：这种接线方法是将固态继电器的控制端与直流信号源相连，其中直流信号源可以是直流电源、开关、传感器等。

具体接线方法为：将正极（+）与控制端（+)相连，负极（-）与控制端（-)相连。

在这种方式下，只需要将直流信号源的电压高于触发电压即可激活固态继电器。

此时，当外部触发电路通电，通过光电耦合器输出的光电信号就能够导通SSR的输出端，实现电路的开关控制。

（2）有源式直流控制接线方法：这种接线方法是在无源式直流控制接线的基础上加入控制电源，以增强驱动能力和稳定性。

具体接线方法为：将固态继电器的控制端与控制信号源相连，控制信号源可以是可控硅、继电器、PLC等。

在这种方式下，通过控制信号源的开关状态，控制电源的导通与否，从而实现固态继电器的驱动。

2.交流控制接线：交流控制接线方式包括零火控制接线和触发控制接线两种方式。

（1）零火控制接线方法：这种接线方法是将固态继电器的控制端与零线相连，控制端不接接地线。

具体接线方法为：将控制端与电源的零线相连，在这种方式下，固态继电器的输出信号与交流输入电源的零线同步，从而实现电路的控制。

固态继电器介绍及工作原理1.什么是固态继电器，有什么优缺点？固态继电器（亦称固体继电器）英文名称为Solid State Relay，简称SSR。

它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。

固态继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。

主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。

2. 固态继电器可应用于哪些场合？固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

3.固态继电器可分为哪些类型？交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。

4.过零型SSR与随机型SSR在用途上有什么区别？过零型SSR用作“开关”切换（从“开关”切换功能而言即等同于普通的继电器或接触器），我们通常讲的固态继电器多数都为过零型（过零型SSR只能“开关”不能“调压”）。

固态继电器简介一〃什么是固态继电器？固态继电器（SSR）是一种全电子电路组合的元件，它依靠半导体器件和电子元件的电磁和光特性来完成其隔离和继电切换功能。

固态继电器与传统的电磁继电器相比，是一种没有机械，不含运动零部件的继电器，但具有与电磁继电器本质上相同的功能。

二〃固态继电器的分类：按工作性质分有直流输入-交流输出型，直流输入-直流输出型，交流输入-交流输出型，交流输入-直流输出型。

按安装方式有装置式（面板安装），线路板安装型。

按元件分有普通型和增强型。

三〃固态继电器优缺点：优点：多数产品具有零电压导通，零电流关断，与逻辑电路兼容（TTL、DTL、HTL）切换速度快、无噪音、耐腐蚀、抗干扰、寿命长、体积小，能以微小的控制信号直接驱动大电流负载等。

缺点：存在通态压降，需要散热措施，有输出漏电流，交直流不能通用，触点组数少，成本高。

四〃固态继电器应用领域：由于固态继电器的内在特点，自问世以来以进入电磁继电器的大多数领域，在少数领域以完全取而代之。

特别是计算机自动控制领域，由于固态继电器的所需驱动功率较底，直接和逻辑电路兼容，不必加中间缓冲器即可直接驱动。

目前固态继电器以被广泛应用于工业自动化控制，如电炉加热系统，熟控机械，遥控机械，电机，电磁阀以及信号灯，闪烁器，舞台灯光控制系统，医疗器械，复印机，洗衣机，消防保安系统等等都有大量应用。

1 典型交流固态继电器的工作原理固态继电器（Solid State Relay，SSR）是一种有继电特性的无触点式电子开关。

具有寿命长、可靠性高、开关速度快、电磁干扰小、无噪声、无火花等特点。

交流固态继电器（过零型）的原理见图1。

固态继电器由三部分组成：输入电路、隔离（耦合）和输出电路，在输入电路控制端加入信号后，IC1光电耦合器内光敏三极管呈导通状态，R1串接电阻对输入信号进行限流，以保证光耦合器不致损坏。

发光二极管LED指示输入端控制信号，二级管VD1可防止输入信号正负极性接反时对光耦IC1造成的损坏。

固态继电器的分类
一、基于电压的分类
1、DC固态继电器：DC固态继电器由带有电容电路的整流装置和半导体开关构成，可以用于12V或24V直流电系统中。

2、AC固态继电器：AC固态继电器具有电容电路或反应器的放电微电路以及由半导体开关组成的控制电路，可以用于110V或220V交流电系统中。

二、基于额定功率的分类
1、低功率固态继电器：低功率固态继电器具有微小的额定功率，多用于控制小功率的电子设备，如水泵、风扇等。

它的额定电流通常在2A以下。

2、高功率固态继电器：高功率固态继电器具有较高的额定功率，多用于控制高功率的电子设备，如照明设备、加热器、电机等。

它的额定电流通常在2A以上。

三、基于额定电流的分类
1、低电流固态继电器：低电流固态继电器的额定电流一般在1A 以下，多用于低功率电子设备的控制，如智能家居系统中的智能家电设备控制。

2、高电流固态继电器：高电流固态继电器的额定电流一般在4A 以上，多用于高功率电子设备的控制，如照明设备、加热器、电机等。

- 1 -。
