浅论高层建筑设计中自动喷水灭火系统及电气联动控制的分析摘要：本文着重对自动喷水灭火系统及电气联动控制进行阐述，随着建设经济的发展，建设行业的日新月异，高层建筑设计中自动喷水灭火系统的应用简单，操作简便，投资小。
在有自动喷水灭火系统的高层建筑中，室内消火栓灭火系统必不可少，它是对自动喷水灭火系统的一种补充。
文章提出了设计中的注意事项以及改进的方法。
在一些重要的建筑物及其场所中的消防安全保障工作中，自动喷水灭火系统和室内消火栓灭火系统起着十分重要的作用。
abstract： this paper focuses on the automatic sprinkler system and electric linkage control. along with the development of construction economy， the construction industry changes rapidly. the automatic sprinkler system in high-rise building design is simple， easy to handle and investment saving. in the high-rise buildings with automatic sprinkler system， indoor hydrant system is essential， which is a supplement to the automatic sprinkler system. this paper presents the matters need attention and the improvement method. automatic sprinkler system and indoor hydrant system plays a very important role in the fire security work of some important buildings.关键词：改进方法；干扰与抑制；联动控制；设计；灭火系统；自动喷水key words： improvement method；interference and inhibition；linkage control；design；fire- extinguishing system；automatic sprinkler中图分类号：tu972 文献标识码：a 文章编号：1006-4311（2013）24-0054-020 引言自动喷水灭火系统能及时有效地发现和扑灭火灾，特别是对初起火灾的控制，它具有用水量小，水渍损失少的特点，一是把水直接喷向最需水的地方；二是仅限于火灾区域。

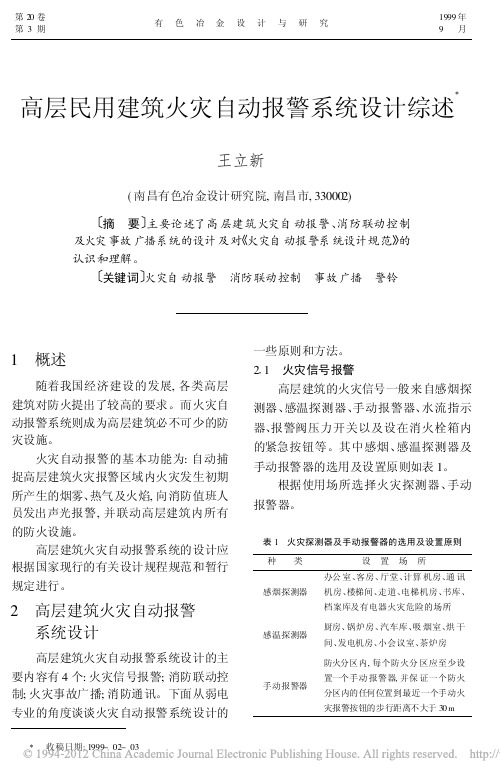

高层民用建筑火灾自动报警系统设计综述X王立新(南昌有色冶金设计研究院,南昌市,330002)1摘要2主要论述了高层建筑火灾自动报警、消防联动控制及火灾事故广播系统的设计及对5火灾自动报警系统设计规范6的认识和理解。
1关键词2火灾自动报警消防联动控制事故广播警铃1概述随着我国经济建设的发展,各类高层建筑对防火提出了较高的要求。
而火灾自动报警系统则成为高层建筑必不可少的防灾设施。
火灾自动报警的基本功能为:自动捕捉高层建筑火灾报警区域内火灾发生初期所产生的烟雾、热气及火焰,向消防值班人员发出声光报警,并联动高层建筑内所有的防火设施。
高层建筑火灾自动报警系统的设计应根据国家现行的有关设计规程规范和暂行规定进行。
2高层建筑火灾自动报警系统设计高层建筑火灾自动报警系统设计的主要内容有4个:火灾信号报警;消防联动控制;火灾事故广播;消防通讯。
下面从弱电专业的角度谈谈火灾自动报警系统设计的一些原则和方法。
211火灾信号报警高层建筑的火灾信号一般来自感烟探测器、感温探测器、手动报警器、水流指示器、报警阀压力开关以及设在消火栓箱内的紧急按钮等。
其中感烟、感温探测器及手动报警器的选用及设置原则如表1。
根据使用场所选择火灾探测器、手动报警器。
表1火灾探测器及手动报警器的选用及设置原则种类设置场所感烟探测器办公室、客房、厅堂、计算机房、通讯机房、楼梯间、走道、电梯机房、书库、档案库及有电器火灾危险的场所感温探测器厨房、锅炉房、汽车库、吸烟室、烘干间、发电机房、小会议室、茶炉房手动报警器防火分区内,每个防火分区应至少设置一个手动报警器,并保证一个防火分区内的任何位置到最近一个手动火灾报警按钮的步行距离不大于30m第20卷第3期有色冶金设计与研究1999年9月X收稿日期:1999-02-03此外,感烟、感温探测器的选择和设置还应考虑房间的高度,场所的介质及保护面积和保护半径等因素。
感烟、感温探测器及手动报警器可直接接入火灾报警控制器;水流指示器、消火栓泵按钮、报警阀压力开关通过输入模块也可接入火灾报警控制器。
关于高层民用建筑室内消火栓系统分区问题的探讨摘要：根据《高层民用建筑设计防火规范》GB50045-95（2005年版）规定，高层民用建筑在消火栓栓口的静水压力大于1.0MPa时，应采取分区给水系统。
联系工程实例对消火栓系统分区进行探讨。
关键词：消火栓系统分区静水压力高位水箱Abstract: According to the design of tall buildings, the fire code GB50045-95 (2005 Edition) provides high-level civil hydrostatic pressure in the mouth of a fire hydrant is greater than 1.0MPa, should be taken to the regional water supply system. Contact Projects to explore the fire hydrant system partition.Keywords: fire hydrant system partition, hydrostatic pressure, high water tank.根据《高层民用建筑设计防火规范》GB50045-95（2005年版）第7.4.6.5条规定：消火栓栓口的静水压力不应大于1.0MPa，当大于1.0MPa时，应采取分区给水系统，消火栓栓口的出水压力大于0.5MPa时，应采取减压措施。
消火栓系统长期处于高静压状态，则会影响消火栓、阀门、仪表等的使用寿命，从而影响消火栓系统的安全。
下面我们根据一个工程实例来对消火栓栓口的静水压力大于1.0MPa的室内给水系统分区问题进行探讨。
该项目包括3栋6层住宅、3栋9层住宅、1栋11层住宅、3栋18层高层住宅、4栋28层高层住宅、5栋33层高层住宅、沿街商业和会所、地下车库。
该项目从一条市政路上引入一路DN200进水管，在各个单体低区系统引入管上设止回阀。

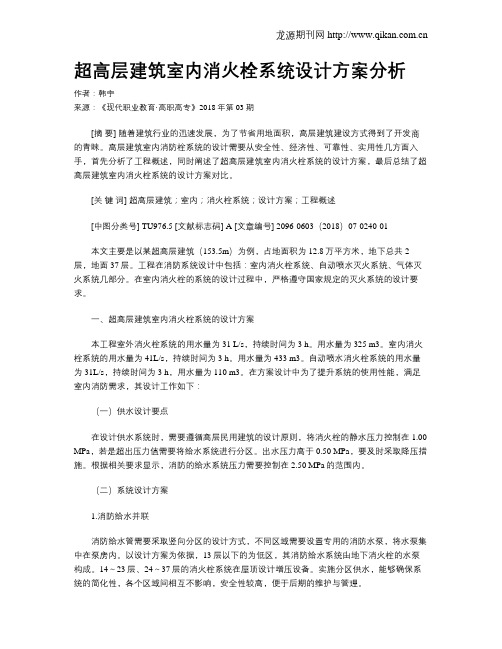

超高层建筑室内消火栓系统设计方案分析作者：韩宇来源：《现代职业教育·高职高专》2018年第03期[摘要] 随着建筑行业的迅速发展，为了节省用地面积，高层建筑建设方式得到了开发商的青睐。
高层建筑室内消防栓系统的设计需要从安全性、经济性、可靠性、实用性几方面入手，首先分析了工程概述，同时阐述了超高层建筑室内消火栓系统的设计方案，最后总结了超高层建筑室内消火栓系统的设计方案对比。
[关键词] 超高层建筑；室内；消火栓系统；设计方案；工程概述[中图分类号] TU976.5 [文献标志码] A [文章编号] 2096-0603（2018）07-0240-01本文主要是以某超高层建筑（153.5m）为例，占地面积为12.8万平方米，地下总共2层，地面37层。
工程在消防系统设计中包括：室内消火栓系统、自动喷水灭火系统、气体灭火系统几部分。
在室内消火栓的系统的设计过程中，严格遵守国家规定的灭火系统的设计要求。
一、超高层建筑室内消火栓系统的设计方案本工程室外消火栓系统的用水量为31 L/s，持续时间为3 h。
用水量为325 m3。
室内消火栓系统的用水量为41L/s，持续时间为3 h。
用水量为433 m3。
自动喷水消火栓系统的用水量为31L/s，持续时间为3 h，用水量为110 m3。
在方案设计中为了提升系统的使用性能，满足室内消防需求，其设计工作如下：（一）供水设计要点在设计供水系统时，需要遵循高层民用建筑的设计原则，将消火栓的静水压力控制在1.00 MPa，若是超出压力值需要将给水系统进行分区。
出水压力高于0.50 MPa，要及时采取降压措施。
根据相关要求显示，消防的给水系统压力需要控制在2.50 MPa的范围内。
（二）系统设计方案1.消防给水并联消防给水管需要采取竖向分区的设计方式，不同区域需要设置专用的消防水泵，将水泵集中在泵房内。
以设计方案为依据，13层以下的为低区，其消防给水系统由地下消火栓的水泵构成。
高层建筑火灾自动报警及消防联动系统摘要：随着经济社会的发展，现代化城市人口高度集中，高层、超高层和地下建筑大量开发建设，高层建筑的发展引发了许多不容置疑的新问题，如造价提高，管理费用增加，设备要求复杂，施工困难，建设周期长，工作条件受限制，防火、防爆、防盗、防震的安全问题难以解决，而其中的防火问题尤为重要和不可忽视。
而火灾自动报警系统应时代要求发展出现，在建筑消防的“防”上有巨大的贡献，但同时也存在相当多的问题。
关键词：高层建筑，自动报警系统，自动灭火系统一、高层建筑火灾特点随着我国社会主义市场经济的迅速发展，城市化进展迅猛，大城市、超大城市不断出现，城市中各种功能的大型建筑、高层建筑和超高层建筑以及地下建筑不断涌现。
在各种防火条件大体相同的条件下，高层建筑比多层建筑、单层建筑火灾危害性大，并且高度越高，其危害性会相应增大，容易造成重大财产损失和人员伤亡事故。
其火灾特点主要是：1.1火势猛烈，火灾蔓延速度极快。
高层建筑装修豪华，室内含有大量的可燃物质，如家具、窗帘、地毯、吊顶装饰等，发生火灾时燃烧猛烈。
加之高层建筑的竖向井道多，如电梯井、楼梯井、通风井、管道井、电缆井、垃圾道、排气道等，它们都是火灾蔓延的通路，形成“烟囱效应”；加上这些竖井的抽风作用，一旦发生火灾，火势蔓延迅速，楼层越高，抽风越强，火势越猛。
据测定，初期的火灾，烟气水平扩散速度约为0.31m/S；在火灾猛烈燃烧阶段，水平扩散速度为0.5～0.8m/s，而竖向扩散速度高达3～4m/s，例如，美国希尔顿饭店8层起火，火灾蔓延到30层的顶部，仅用了20分钟，浓烟翻滚直上，高出楼顶达150米。
1.2火灾扑救工作复杂。
高层建筑消防设计立足于“自救”，其灭火设备复杂、自动化程度高、只要任何一个环节有问题，灭火设施便不能充分发挥作用。
扑灭初期火灾至关重要，但现场人员却对灭火设备不会使用或无力使用，等消防人员全副武装从驻地赶到现场，登上高楼，不仅体力消耗人，还可能与消防中心、水泵房等联系不便、配合困难，楼高风大、火势猛，消防队员在高热、浓烟下操作，比一般火场难度大得多。

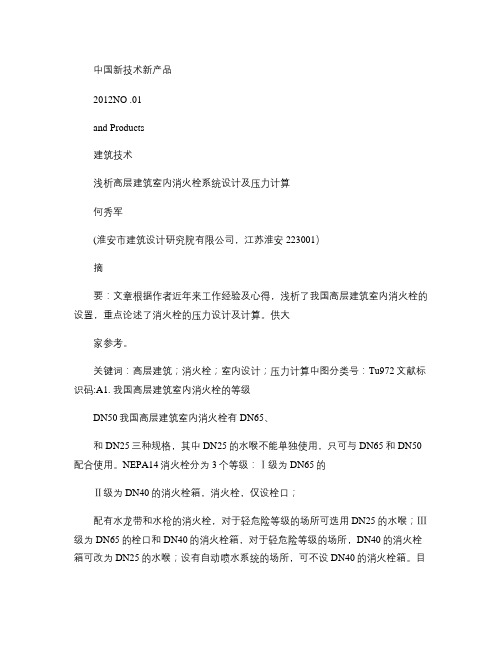

高层建筑消火栓系统的设计安全性浅析1高层建筑的定义及消火栓系统的重要性依据建筑设计防火规范（GB50016-2014）的相关标准：建筑高度大于27m 的住宅建筑和建筑高度大于24米的非单层厂房、仓库和其他民用建筑为高层建筑。
高层民用建筑依据其建筑高度、使用功能和楼层的建筑面积可分为一类和二类。
高层建筑由于发生火灾时从室外进行扑救相当困难。
一般要立足于自救，即主要靠室内消防设施以确保火灾发生时可以在消防人员到达着火点之前对火灾进行控制，建筑防火设计规范规定明确指出，高层建筑必须配备室内外消火栓系统。
2消火栓系统的组成分类消火栓系统主要有室内消火栓系统、室外消火栓系统。
依据消火栓系统的压力来源可划分为临时高压系统、常高压系统。
消火栓系统的压力如果由市政水源压力来保证，则为常高压消火栓系统，当市政水源的水压及水量满足不了系统运作时所需压力及用水量，则需要消防水池通过消火栓泵等加压设备来确保消火栓正常工作，称之为临时高压系统。
高层建筑的室外消火栓系统往往为常高压系统，室内消火栓为临时高压系统。
3消火栓系统设计安全性常见的问题3.1建筑架空层是否设置室内消火栓依据建筑设计防火规范（GB50016-2014）的相关标准：高层建筑及其附属构筑物均需设置室内外消火栓系统。
架空层如果不是首层的情况下，应该配备室内消火栓系统；如果是首层就需结合具体情况而定，如首层架空层的作用是公共绿化提供服务，其四周也没有预设围栏，则没必要设置室内消防栓；如首层架空层的作用是社区活动提供场地，并配备健身器械，则应当设置消火栓。
3.2跃层住宅公用区间的消火栓设置跃层住宅的室内消火栓应至少满足一股充实水柱到达室内任何部位，并宜设置在户门附近。
跃层住宅的高度和普通住宅的二层高度相当，为了确保住宅的隐私性，往往每户家庭只有在跃层下层留出与公共通道相通的大门，跃层上部不能由同层的公共通道进入，这给火灾发生时消火栓灭火带来不便。
为了确保同层任意部位有消火栓的水流可以及时的到达，跃层住宅消火栓的设置需比其它住宅更为密集。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
高层建筑室消火栓系统自动控
制分析(最新版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
高层建筑室消火栓系统自动控制分析(最
新版)
摘要：本文着重对高层建筑室内消火栓系统常见的四种控制方式及各控制方式的优缺点进行了探讨。
关键词：高层建筑室内消火栓自动控制随着城市化进程的加快，城市中的高层建筑得到了迅猛发展，加强高层建筑抗御火灾的整体能力也越来越重要。
目前消火栓系统是高层建筑抗御火灾最常见、最经济、最基本的消防设施。
《高层民用建筑设计防火规范》（GB50045--94）和《火灾自动报警系统设计规范》（GB50116--98）中条文规定，临时高压给水系统的每个消火栓处应设直接启动消防水泵的按钮，并应设有保护按钮的设施系统；高层建筑消防给水应采取防超压措施；消防水泵、防烟和排烟风机的启、停，除自动控制外，还应能直接手动控制；消防控制设备对室内消火栓系统应有
显示消防水泵的工作、故障状态的功能。
一、室内消火栓的控制方式
按照以上规范要求，高层建筑室内消火栓系统的自动控制一般有以下四种控制方式：
1、每个消火栓处设有消火栓启泵按钮，直接启动消防泵，并向消防控制室报送按钮地址号。
满足《高规》第7．4．6．7条的要求。
2、消防控制室手动直接启、停消防泵。
3、消防控制室收到消火栓按钮信号，经确认后，由消防报警联动控制柜、联动模块，自动启动消防泵。
第2、3种控制方式满足《火灾自动报警系统设计规范》第6。
3。
1。
2条要求。
4、为了满足《高规》第7。
5。
6条的要求设置防超压措施，在消火栓管网上安装电接点压力表。
电接点压力表在管网压力上限时能自动停止消防泵运行。
在消火栓大量用水，消防稳压泵补水不能满足使用，管网压力降至下限时，通过电接点压力表直接启动消防泵。
以上四种自动控制方式是高层建筑室内消火栓系统中目前最常
见的控制方式。
二、四种控制方式特点
第一种控制方式的特点：直接启泵、使用安全、操作方便、运行可靠。
消火栓按钮内有6根线，两根报警总线，两根启泵线，两根信号灯线，6根线电压均不超过直流24V。
因此使用者非常安全，布线时两根报警总线可以就近并入探头或手动报警按钮处，安装方便。
因为消火栓按钮安装在消防箱内，在开启消火栓的同时按下消火栓按钮，即能启泵。
高层建筑内所有消火栓按钮的启泵线和信号灯线全是并联，这种接线方式即使某一个消火栓按钮出现故障或接线脱落，附近的其它消火栓按钮也可以启动消防泵，故运行可靠。
另外消火栓按钮启泵线，信号灯线不经过消防控制室，直接由消火栓处接入消防泵控制柜内的控制回路中，所以启泵迅速。
但消火栓按钮接线孔过小压接不牢，容易脱落。
第二种控制方式的特点是由报警联动控制柜引一路专线接至消防泵控制柜内启停消防泵。
但必须是人工操作手动启动。
第三种控制方式的特点是无需人工操作。
报警控制柜在自动状
态下，收到消火栓信号经过确认后，自动启动消防泵。
在报警主机或线路受到外界某种干扰或产生某种故障时，很容易出现误报或误动作。
第四种控制方式的特点是无需进行任何人工操作，只要开启消火栓，消火栓管网水压降至电接点压力表下限，消防泵即自行启动。
关闭消火栓，停止消防用水，消火栓管网压力上升至电接点压力表上限，消防泵即自行停止运行。
利用电接点压力表启动消防泵主要起防超高压作用。
这种控制方式在发生火灾时，两支以上水枪用水可以保证正常使用。
但在使用一支水枪的情况下，用水量小稳压泵供水略显不足，消防泵启动后水量充足，管网压力很快上升至上限，消防泵立即停止运行，水压又很快降至下限，消防泵又立即启动，这时消防泵在电接点压力表的控制下频繁的启停。
交流接触器会产生俗话说的“打机枪”的情况。
这样极容易损坏接触器触头，特别是电接点压力表的触点很容易发生粘接。
本人在验收消火栓系统时，用一支水枪做消火栓水柱试验时遇到过这种现象，当场就损坏一支电接点压力表。
目前，消防泵控制柜和自动报警联动控制柜的联接，一般都采用总线模块自动控制和多线模块手动控制两种方式，不论是总线模块还是多线模块出现故障，在消防控制室的报警柜上都不能显示其正常运行或故障状态，如果消防泵控制柜内的一次回路缺相或者二次控制回路出现故障，自动控制回路中的微型继电器脱落等，在消防控制室内都不能显示。
一旦在这种情况下发生火灾，消火栓系统不能及时投入使用，延误扑救最佳时机，那将造成不可估量的损失。
将消防泵控制柜的一次回路和二次回路的各种故障，在消防泵控制中心都能显示出来，完全满足《火灾自动报警系统设计规范》中第6。
3。
2。
2条的要求，还有待进一步研究。
