D-U-0003IIC与AT24C02通讯程序设计指引

sbit wei1=P1^0;
sbit wei2=P1^1;
/************24C02 数据和时钟端口定义*****************/
sbit sda=P2^7;
sbit scl=P2^6;
/***************八段共阳 LED 编码***********************/ uchar code table[]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92, 0x82,0xf8,0x80,0x90,0x40};
//---实现功能：
//---开始时从 24C02 中读取秒表信息
//
//---每一秒向 24C02 中写一次信息
//---断电或复位重启后从断点前的那一秒开始计数
//
/****************************************************/
/**************包含头文件****************************/
void respons() //应答 {
uchar i; scl=1; delay(); while((sda==1)&&(i<250))i++; scl=0; delay(); } /************IIC 初始化****************************/ void init() { sda=1;
寻址。 1．总线上数据的有效性
IIC 总线是以串行方式传输数据，从数据字节的最高位开始传送，每一个数据位在 SCL 上都有一个时钟脉冲相对应。 在时钟线高电平期间数据线上必须保持稳定 的逻辑电平状态，高电平为数据 1，低电平为数据 0。只有在时钟线为 低电平时，才允许数据线上的电平状态变化，如图 11-2 所示。 2．总线上的信号 IIC 总线在传送数据过程中共有四种类型信号，它们分别是：开始信号、停止信号、重新开始信号和应答信号。

/jammy_lee/linux下iic（i2c）读写AT24C02linux驱动2010-02-09 16:02:03 阅读955 评论3 字号：大中小订阅linux内核上已有iic的驱动，因此只需要对该iic设备文件进行读写则能够控制外围的iic器件。

这里以AT24C02为对象，编写一个简单的读写应用程序。

iic设备文件在我的开发板上/dev/i2c/0 ，打开文件为可读写。

AT24C02的器件地址为0x50 ，既是iic总线上从器件的地址，每次只读写一字节数据。

/************************************************************///文件名：app_at24c02.c//功能:测试linux下iic读写at24c02程序//使用说明: (1)// (2)// (3)// (4)//作者:jammy-lee//日期:2010-02-08/************************************************************///包含头文件#include <stdio.h>#include <stdlib.h>#include <unistd.h>#include <sys/ioctl.h>#include <sys/types.h>#include <sys/stat.h>#include <fcntl.h>#include <sys/select.h>#include <sys/time.h>#include <errno.h>//宏定义#define Address 0x50 //at24c02地址#define I2C_RETRIES 0x0701#define I2C_TIMEOUT 0x0702#define I2C_SLAVE 0x0703 //IIC从器件的地址设置#define I2C_BUS_MODE 0x0780typedef unsigned char uint8;uint8 rbuf[8] = {0x00}; //读出缓存uint8 wbuf[8] = {0x01,0x05,0x06,0x04,0x01,0x01,0x03,0x0d}; //写入缓存int fd = -1;//函数声明static uint8 AT24C02_Init(void);static uint8 i2c_write(int fd, uint8 reg, uint8 val);static uint8 i2c_read(int fd, uint8 reg, uint8 *val);static uint8 printarray(uint8 Array[], uint8 Num);//at24c02初始化static uint8 AT24C02_Init(void){fd = open("/dev/i2c/0", O_RDWR); //允许读写if(fd < 0){perror("Can't open /dev/nrf24l01 \n"); //打开iic设备文件失败exit(1);}printf("open /dev/i2c/0 success !\n"); //打开iic设备文件成功if(ioctl(fd, I2C_SLAVE, Address)<0) { //设置iic从器件地址printf("fail to set i2c device slave address!\n");close(fd);return -1;}printf("set slave address to 0x%x success!\n", Address);if(ioctl(fd, I2C_BUS_MODE, 1)<0) //设置iic总线模式printf("set bus mode fail!\n");elseprintf("set bus mode ok!\n");return(1);}/*uint8 AT24C02_Write(uint8 *nData, uint8 Reg, uint8 Num){write(fd, &Reg, 1); //usleep(100); //延时100uswrite(fd, nData, Num);usleep(1000*4); //延时4msreturn(1);}uint8 AT24C02_Read(uint8 nData[], uint8 Reg, uint8 Num) {write(fd, &Reg, 1);usleep(100); //延时100usread(fd, nData, Num);usleep(1000*4); //延时4msreturn(1);}*///at24c02写入一字节static uint8 i2c_write(int fd, uint8 reg, uint8 val){int retries;uint8 data[2];data[0] = reg;data[1] = val;for(retries=5; retries; retries--) {if(write(fd, data, 2)==2)return 0;usleep(1000*10);}return -1;}//at24c02读取一字节static uint8 i2c_read(int fd, uint8 reg, uint8 *val){int retries;for(retries=5; retries; retries--)if(write(fd, &reg, 1)==1)if(read(fd, val, 1)==1)return 0;return -1;}//输出数组static uint8 printarray(uint8 Array[], uint8 Num) {uint8 i;for(i=0;i<Num;i++){printf("Data [%d] is %d \n", i ,Array[i]);}return(1);}//主函数int main(int argc, char *argv[]){int i;AT24C02_Init();usleep(1000*100);for(i=0; i<sizeof(rbuf); i++)if(i2c_read(fd, i, &rbuf[i]))break;printarray(rbuf ,8);printf("Before Write Data \n"); sleep(1);for(i=0; i<sizeof(rbuf); i++)if(i2c_write(fd, i, wbuf[i]))break;printarray(wbuf ,8);printf("Writing Data \n");sleep(1);for(i=0; i<sizeof(rbuf); i++)if(i2c_read(fd, i, &rbuf[i]))break;printarray(rbuf ,8);printf("After Write Data \n");close(fd);}。

IIC总线协议及EEPROMAT24C02IIC总线协议及EEPROMAT24C02IIC总线协议是一种串行通信协议，用于在电子设备之间进行数据传输。

它也被称为I2C（Inter-Integrated Circuit）协议。

IIC总线协议由Philips（现在的NXP Semiconductors）在1982年开发，用于同一电路板上的集成电路芯片之间的通信。

IIC总线是一种主从式结构，其中一个设备作为主设备，其他设备作为从设备。

主设备负责控制数据传输和通信的时序。

每个从设备都有一个唯一的地址，主设备根据地址选择要与之通信的从设备。

从设备根据主设备发出的命令来执行特定的操作，例如读取数据或写入数据。

EEPROM是一种可擦写可编程只读存储器（Electrically Erasable Programmable Read-Only Memory），用于存储非易失性数据。

AT24C02是Microchip Technology公司制造的一种EEPROM芯片，具有容量为2Kbit的存储能力。

AT24C02采用了IIC总线协议，因此可以通过IIC总线与其他设备进行通信。

它有一个7位地址寄存器，可以设置其作为IIC总线上的从设备的地址。

在与主设备通信时，主设备发送一个启动条件，然后发送从设备地址，接下来是读写位和数据。

AT24C02根据主设备的指令来执行读取或写入操作。

AT24C02有一个内部的写保护电路，可以保护存储的数据被误写。

它还支持分页写入，即可以一次写入多个字节的数据，从而提高写入效率。

总结：IIC总线协议是一种用于串行通信的协议，适用于设备之间的数据传输。

AT24C02是一种采用IIC总线协议的EEPROM芯片，具有2Kbit的存储容量。

它通过主设备的控制来进行读写操作，同时具有写保护和分页写入等特性。

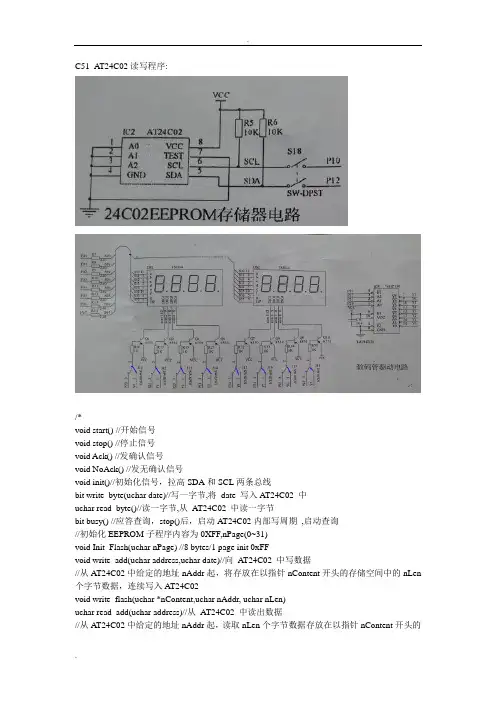

C51_AT24C02读写程序:/*void start() //开始信号void stop() //停止信号void Ack() //发确认信号void NoAck() //发无确认信号void init()//初始化信号，拉高SDA和SCL两条总线bit write_byte(uchar date)//写一字节,将date 写入AT24C02 中uchar read_byte()//读一字节,从AT24C02 中读一字节bit busy() //应答查询，stop()后，启动A T24C02内部写周期,启动查询//初始化EEPROM子程序内容为0XFF,nPage(0~31)void Init_Flash(uchar nPage) //8 bytes/1 page init 0xFFvoid write_add(uchar address,uchar date)//向AT24C02 中写数据//从AT24C02中给定的地址nAddr起，将存放在以指针nContent开头的存储空间中的nLen 个字节数据，连续写入AT24C02void write_flash(uchar *nContent,uchar nAddr, uchar nLen)uchar read_add(uchar address)//从AT24C02 中读出数据//从AT24C02中给定的地址nAddr起，读取nLen个字节数据存放在以指针nContent开头的存储空间。

void read_flash(uchar *nContent,uchar nAddr, uchar nLen)*//*单片机P2口接74HC138（三八译码器）P2.3--74HC138:/EI、P2.2--74HC138:A2、P2.1--74HC138:A1、P2.0--74HC138:A0译码器输出Y0，Y1、Y2、Y3、Y4、Y5、Y6、Y7均低电平有效，分别选通1~8个数码管。
