青岛高新区综合管廊简介1、高新区综合管廊建设概况青岛高新技术产业区位于胶州湾底部红岛北侧，被青岛市委市政府列入“三点布局，一线展开，组团式发展”的重要一极。
高新区规划综合管廊总长74.6公里，约占高新区主次干道总长度46%。
自2008年至今，结合高新区的区域发展和道路实施情况，高新区综合管廊建设主要集中在中片区和东片区。
近6年时间，累计共完成综合管廊长度约54公里，中、东片区主次干沟已基本完成，高新区区域网络体系基本构建完成。
已实施综合管廊一览表序号管廊类别道路名称管廊长度（m）总长度（m）1主干沟华贯路7052201522 河东路73003 聚贤桥路26004 春阳路32005次干沟华东路5754128016 火炬路97557 岙东路259211支沟泰祥路17851699512 智力岛路290013 智力岛中路68014 广博路440015 汇智桥路170016 同顺路178017 和融路168018 乐融路77019 合心路1300尚未完成的综合管廊主要集中于西片区及东片区部分路段，合计有约20.6公里。
2、高新区综合管廊工艺概述廊内设置电力、通信、热力、给水、再生水及预留管道等多种管线；管廊断面形式主要分为单舱和双舱两种形式，对于无热力的综合管廊一般采用单舱布置，有热力的综合管廊，热力与电力不同舱，一般为双舱布置形式。
综合管廊按不超过200米设置一个防火分区，防火分区之间用防火墙隔开，墙上设有甲级防火安全门。
管线穿越防火墙时设置穿墙套管，专业管道实施前套管内填充防火材料。
综合管廊主沟每个防火分区的中部设置1~2组投料口，依据管廊内管线种类不同，投料口长度为6米至8米，以便于各种规格管线的安装、维修、更换。
在每个防火分区的两侧端及管廊部分位置设置检查孔，检查孔设爬梯供人员进入，检查孔内径为100cm。
检查孔盖设置内外开启的专用锁。
每两个防火分区设置一座IO站，IO站大小为4米×2.5米。
青岛高新区综合管廊监控调度系统案例一、概述综合管廊，也称“共同沟”，顾名思义就是城市地下管线的综合走廊，即在城市地下建设一个隧道空间，将市政、电力、通讯、热力、给排水等各种管线集于一体，并设有专门的检修口、吊装口和监测系统，人和小型机械可以进入廊内作业。
从而实现对市政基础设施统一规划、共同维护、集中管理。
青岛高新技术产业开发区作为国内新城区建设中综合管廊系统大规模应用的示范区，现已建成了总长度为50多公里的国内规模最大、长度最长的地下综合管廊。
综合管廊按不超过200米设置一个防火分区,每两个防火分区设置一座IO站。
二、综合管廊监控调度系统北京亚控科技发展有限公司针对青岛高新区综合管廊的特点，开发管廊监控调度系统解决方案，系统搭建统一的信息展示平台，集成PLC 监控、安防入侵报警、消防报警、视频监控等子系统信息，打破单系统信息孤岛，实现各子系统间的智能联动，迅速对报警点进行定位，自动调出对应区域的视频监控，自动执行应急控制策略，实现综合管廊系统智能化管理。
三、系统网络架构系统网络架构图四、监控调度系统主要功能4.1.搭建统一的信息展示平台监控调度系统主要汇集了四个监控子系统信息：PLC自控系统、安防报警系统、消防系统、视频监控系统。
4.2.快速定位系统报警信息对实时报警信息，系统迅速确定异常防火分区、IO站位置和报警类型，在监控界面上对应的防火分区、IO站进行警示性显示，同时有报警声音提示。
4.3.防火分区监控数据动态显示将防火分区和IO站作为监控单元，绘制管廊3D效果图，动画模拟每个防火分区设备运行状况，将从各个子系统实时采集的数据进行可视化展示，结合防火分区的视频监控，直观的查看系统运行信息。
系统实现对选择区域照明、风机、风阀、集水坑潜水泵，管道阀门等进行远程控制，并通过动画模拟或视频监控查看设备反馈状态。
4.4.实时数据汇总，方便日常管理通过数据列表显示系统实时运行数据，管理人员可迅速判断系统运行状况，同时可将实时运行数据导出电子文件或直接打印，从而进行实时数据保存。
青岛高新区综合管廊维护运营管理模式研究一、综合管廊的维护需求综合管廊是城市地下综合利用的重要组成部分，包括供水、供气、供电、供热、通信、排水等管网系统。
综合管廊的正常运行对城市的基础设施运行和居民生活至关重要。
然而，由于城市发展不均衡、管网结构老化、管理体系不健全等原因，综合管廊的维护需求日益增加。
因此，建立一套科学有效的维护运营管理模式势在必行。
二、维护运营管理体系综合管廊的维护运营管理体系主要由组织结构、工作职责、绩效评估等组成。
1.组织结构：建立专门的维护运营部门，从人力资源、技术支持、财务管理等方面提供支持。
2.工作职责：明确维护运营人员的工作职责，包括巡查巡视、设备维修、安全管理、信息管理等。
3.绩效评估：制定科学合理的绩效评估指标，对维护运营人员进行考核和激励，提高绩效。
三、维护运营管理流程综合管廊的维护运营管理流程包括设备巡查、故障维修、隐患排查等环节。
1.设备巡查：定期对综合管廊的设备进行巡查，发现问题及时处理，避免故障损失。
2.故障维修：对发生故障的设备进行及时的维修和更换，确保设备的正常运行。
3.隐患排查：定期对综合管廊进行隐患排查，发现问题及时整改，防止事故发生。
四、维护运营管理模式综合管廊的维护运营管理模式可以分为自主运营模式和委托运营模式。
1.自主运营模式：由城市相关部门自行组织维护运营工作，建立专门的综合管廊维护运营团队。
2.委托运营模式：将维护运营工作委托给专业的综合管廊维护运营公司，由其负责维护运营工作。
以上两种模式各有优劣，可以根据实际情况选择。
自主运营模式可以更好地掌握维护运营工作的主动权，但需要投入大量的人力、物力和财力资源；委托运营模式可以专业化、规模化地进行维护运营工作，但可能面临监管不到位、服务质量不可控等问题。
综合管廊维护运营管理模式的研究需要综合考虑维护需求、管理体系、管理流程等各个方面的因素，以提高维护运营效率和管理水平。
在实践中，可以根据具体情况进行灵活调整和改进，以适应不同阶段的发展需求。

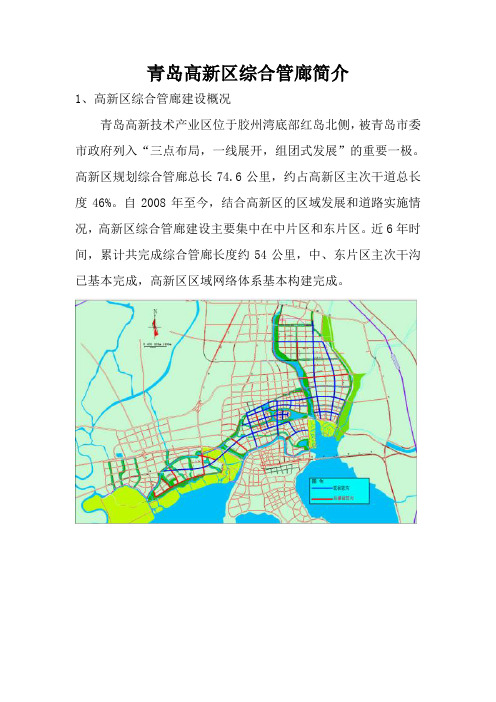

青岛高新区综合管廊简介
1、高新区综合管廊建设概况
青岛高新技术产业区位于胶州湾底部红岛北侧，被青岛市委市政府列入“三点布局，一线展开，组团式发展”的重要一极。
高新区规划综合管廊总长74.6公里，约占高新区主次干道总长度46%。
自2008年至今，结合高新区的区域发展和道路实施情况，高新区综合管廊建设主要集中在中片区和东片区。
近6年时间，累计共完成综合管廊长度约54公里，中、东片区主次干沟已基本完成，高新区区域网络体系基本构建完成。
已实施综合管廊一览表
序号管廊类别道路名称管廊长度（m）总长度（m）
1
主干沟华贯路7052
20152
2 河东路7300
3 聚贤桥路2600
4 春阳路3200
5
次干沟华东路5754
12801
6 火炬路9755
7 岙东路2592
11
支沟泰祥路1785
16995
12 智力岛路2900
13 智力岛中路680
14 广博路4400
15 汇智桥路1700
16 同顺路1780
17 和融路1680
18 乐融路770
19 合心路1300
尚未完成的综合管廊主要集中于西片区及东片区部分路段，合计有约20.6公里。
2、高新区综合管廊工艺概述
廊内设置电力、通信、热力、给水、再生水及预留管道等多种管线；管廊断面形式主要分为单舱和双舱两种形式，对于无热力的综合管廊一般采用单舱布置，有热力的综合管廊，热力与电力不同舱，一般为双舱布置形式。
综合管廊按不超过200米设置一个防火分区，防火分区之间用防火墙隔开，墙上设有甲级防火安全门。
管线穿越防火墙时设置穿墙套管，专业管道实施前套管内填充防火材料。
综合管廊主沟每个防火分区的中部设置1~2组投料口，依据管廊内管线种类不同，投料口长度为6米至8米，以便于各种规格管线的安装、维修、更换。
在每个防火分区的两侧端及管廊部分位置设置检查孔，检查孔设爬梯供人员进入，检查孔内径为100cm。
检查孔盖设置内外开启的专用锁。
每两个防火分区设置一座IO站，IO站大小为4米×2.5米。
为方便人员进出，于IO站顶部设置人员进出孔，与综合管廊沟体通过防火门连接。
通风系统采用自然通风与机械通风相结合的方式。
每个防火分区内均布置自然通风口及机械排风口，其中自然通风口布置在防火分区一端，机械通风口布置在防火分区另一端，每个进排风口均设置电动排烟防火阀或电动风量调节阀用于模式切换。
通风口处地面设置进排风亭，风亭侧墙设置防雨百叶及防鼠网。
为满
足正常工况和火灾工况使用要求，风机选用可逆转风机，耐高温250℃，1h。
综合管廊内采用潜水泵排水，在综合管廊低点设置排水边沟及集水坑，集水坑内设置潜水泵，管廊内排水由潜污泵提升后就近接入雨水排放设施。
每个防火分区自然进风口及机械通风口处设置电动防烟防火阀，防火阀自动、手动启动，同时可远程控制。
采用密闭自熄的方式进行防排烟，当管廊内部氧气燃烧完毕后，进行通风换气。
综合管廊内不大于30米设置一组手提式磷酸铵盐灭火器，每组两具。
每个防火分区，设置烟感装置一套，对综合管廊进行24小时监测。
由于综合管廊内各种管线较多，可能出现缺氧及产生甲烷等有害气体，需设置有害气体监测装置，每个防火分区采用一套氧气、温度、湿度、二氧化碳监测仪，监测信号通过自动监测系统传至控制中心，对沟内进行24小时监测。
设备安装调试由设备厂家进行设计。
综合管廊每个防火分区设置一只照明配电箱。
安全防范系统设计包含三个子系统：闭路电视监控系统、出入口控制（门禁）与入侵报警系统。
闭路监视机房设在地上控制中心。
区域设备间内设机柜监视器；在每防火分区两端（约200米左右）及检修口处设置监控摄像机，对沟内情况进行跟踪监视。
监视摄像机吸顶安装。
在综合
管廊每个检修入口处及各个区域设备间门口处设置门禁读卡器。
综合管廊每个检修入口处、进料口处及各区域设备间内设置防入侵报警探测器，用于非法入侵报警。
防盗报警探测器选用红外微波双鉴探测器。
根据承担功能的不同，综合管沟分为主干沟、次干沟和支沟。
标准段综合管廊外断面尺寸宽为3.1米至5.9米，高为3.1米至3.9米；其中顶板厚0.3米至0.45米，底板厚0.3米至0.45米，两侧侧墙厚0.3米，中间隔墙厚0.25米至0.3米，采用钢筋混凝土。
3、高新区综合管廊管理运营及资金筹措
目前青岛高新区综合管廊运营管理的政府监管工作由高新区公用事业服务中心作为行业管理单位，代表高新区地方政府具体实施。
监管的具体形式主要有两种，第一是直接监管。
在高新区的开发建设初期，综合管廊由国有独资的专门公司负责运营，要更多地承担高新区的社会公共责任，发挥综合管廊的社会职能和效益。
在这种情况下，主要采取直接监管的形式。
即在高新区地方政府的领导下，通过公用事业中心的具体组织和协调，将综合管廊运营商和其他经济主体的行为统一在社会效益最大化的目标之下。
具体说来，就是要使公用事业价格、综合管廊的各种费用的确定以及综合管廊运营商的行为得到规范，有利于高新区企业和居民的入驻。
第二种是合同监管。
就是由公用事业中心代表政府以合同方式参与或介入综合管廊特许垄断经营权的授予、
相关协议的订立以及综合管廊运营管理的其它活动中。
同时对综合管廊运营公司与其他经济主体之间签署的业务合同进行必要的监管和监督。
待高新区的发展进入逐步成熟的阶段，就更适于采取较为稳定和规范的合同监管形式。
高新区公用事业中心作为监管单位应就公共事业运营商的准入、公共产品的价格、管廊租费的标准、租费的收取及缴纳以及公共产品供给的持续性和质量等方面进行有效的监管和协调。
综合管廊的财务模式是青岛高新区循环式财务模式的样板。
城市基础设施通过政府投资建立和发展，基础设施的逐步完善又将很大程度上提高该区域的投资吸引力和投资价值，进一步吸引企业和居民的入住，从而引发土地的增值、地方税收的增加以及地方经济的持续快速发展等。
地方政府通过土地出让收益、相关收费(如基础设施配套费和其他政策性规费、租金等)和税收等途径获得基础设施投资的回报，偿还基础设施投入的贷款并继续加大社会事业的投入，从而更好的提高区域投资价值并获得收益，进而促进城市的建设和发展。
这种模式就是青岛高新区一直致力打造的政府财政循环发展模式，也是近年来国内城市建设和经济发展的通常模式。
综合管廊作为城市市政基础设施具有一次性投资规模巨大，从而形成沉没成本的财务特征。
青岛高新区综合管廊每米的土建和安装成本较高，投资的回收期需要几十年的时间，且从投资回报的角度看，综合管廊建设投资更多的投资回报不是以直接经济
效益的方式得以体现，而是以社会效益以及引发的其它效益的形式发生。
比如市政设施维修、更新等造成的路面重复开挖减少、因市政管线破路造成的城市交通拥堵以及商业损失增加等社会成本的降低等，这些并没有构成综合管廊产权主体及运营商的直接收入的形式，但其产生的社会效益是巨大的。
长远看来，就整个城市区域的社会成本和社会收益相比较，综合管廊的建设和运营应当是十分经济的，收益显著。
综合管廊的建设必将对新城区土地增值、投资吸引力提高、政府财政收入增加起到显著的推动作用。
由于综合管廊的公共性质，在计算综合管廊的资产收益时就不应将投资收益(资金利润)考虑在内，只要能抵消管廊资产折旧就达到了投资的预期效益。
综合管廊的收益分为两部分，即内部收益和外部收益。
内部收益是指管廊运营收取的一次性管线入廊费、管廊使用租费、以及管廊物业管理费等现金收益，用于补偿其部分固定资产折旧和综合管廊管理公司的运营成本。
经分析测算，这部分收益不足以全部补偿综合管廊的运营成本和固定资产折旧。
综合管廊产生的外部收益，即社会收益，就是因综合管廊的修建造成了其它社会成本的降低和土地资产的增值以及投资吸引力的提高等。
这部分收益尚无法准确测算，只能通过其它城市的数据参照或者经验测算。
因这部分收益属于社会收益范畴，因此与这部分收益相对应的固定资产折旧以及相应管廊运营成本
则应当由青岛高新区地方政府财政承担。
由于青岛高新区综合管廊的外部收益目前难以准确估计，将青岛高新区未来的发展规划、人口数量、产业布局等因素考虑在内，与上述城市做比较，应属于中等偏上水平。
所以考虑暂将外部收益占总收益的比重按照 2/3，即 67%考虑。
也就说，青岛高新区综合管廊的社会效益比重应当占到总收益的 2/3，其内部收益即现金收益应达到总收益的1/3。
同样，其成本也应按照该比例核算，也就是说，综合管廊的总成本中，政府财政需负担的部分应当达到总成本的 2/3。
其余 1/3 应当通过现金收益的形式解决。
因此综合管廊的建设和维护运大部分得到地方政府的财政资金的支持。
综合管廊的内部收益主要来源于两部分，一是管廊使用的租费(管廊空间占用费或入廊费)，二是管廊的物业管理费。
管廊租费可作为管廊折旧费上缴财政，物业管理费的标准可由监管部门核准后报物价部门批复确定，以抵补综合管廊管理公司的运营成本。
图1 综合管廊示意图
