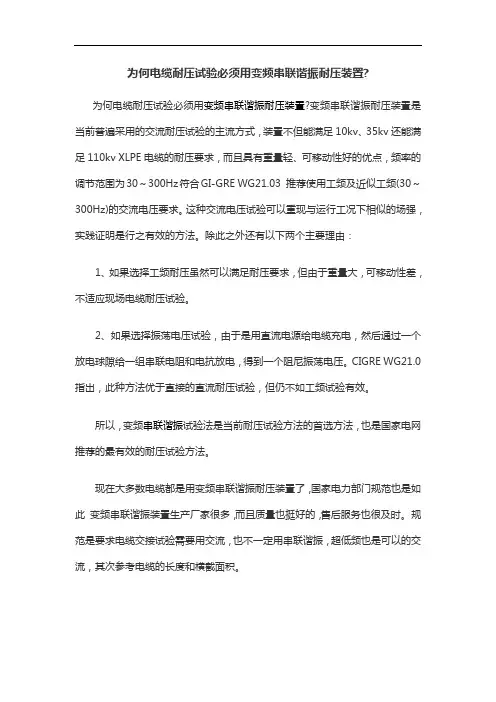

为何电缆耐压试验必须用变频串联谐振耐压装置?
为何电缆耐压试验必须用变频串联谐振耐压装置?变频串联谐振耐压装置是当前普遍采用的交流耐压试验的主流方式，装置不但能满足10kv、35kv还能满足110kv XLPE电缆的耐压要求，而且具有重量轻、可移动性好的优点，频率的调节范围为30～300Hz符合GI-GRE WG21.03 推荐使用工频及近似工频(30～300Hz)的交流电压要求。
这种交流电压试验可以重现与运行工况下相似的场强，实践证明是行之有效的方法。
除此之外还有以下两个主要理由：
1、如果选择工频耐压虽然可以满足耐压要求，但由于重量大，可移动性差，不适应现场电缆耐压试验。
2、如果选择振荡电压试验，由于是用直流电源给电缆充电，然后通过一个放电球隙给一组串联电阻和电抗放电，得到一个阻尼振荡电压。
CIGRE WG21.0 指出，此种方法优于直接的直流耐压试验，但仍不如工频试验有效。
所以，变频串联谐振试验法是当前耐压试验方法的首选方法，也是国家电网推荐的最有效的耐压试验方法。
现在大多数电缆都是用变频串联谐振耐压装置了，国家电力部门规范也是如此变频串联谐振装置生产厂家很多，而且质量也挺好的，售后服务也很及时。
规范是要求电缆交接试验需要用交流，也不一定用串联谐振，超低频也是可以的交流，其次参考电缆的长度和横截面积。

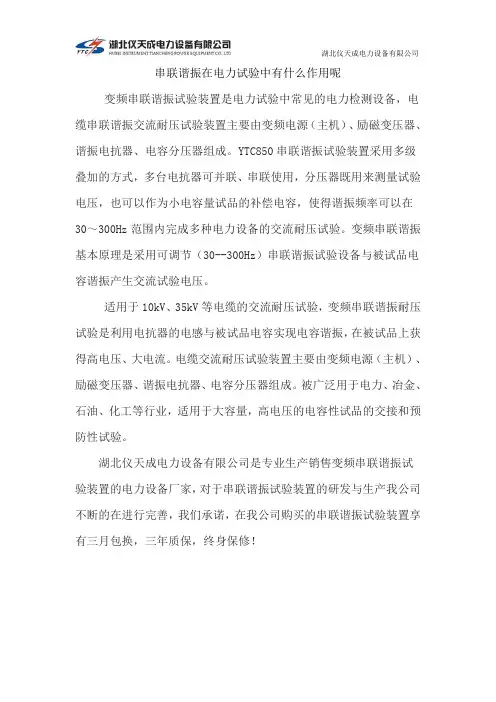

湖北仪天成电力设备有限公司串联谐振在电力试验中有什么作用呢
变频串联谐振试验装置是电力试验中常见的电力检测设备，电缆串联谐振交流耐压试验装置主要由变频电源（主机）、励磁变压器、谐振电抗器、电容分压器组成。
YTC850串联谐振试验装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。
变频串联谐振基本原理是采用可调节（30--300Hz）串联谐振试验设备与被试品电容谐振产生交流试验电压。
适用于10kV、35kV等电缆的交流耐压试验，变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振，在被试品上获得高电压、大电流。
电缆交流耐压试验装置主要由变频电源（主机）、励磁变压器、谐振电抗器、电容分压器组成。
被广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
湖北仪天成电力设备有限公司是专业生产销售变频串联谐振试
验装置的电力设备厂家，对于串联谐振试验装置的研发与生产我公司不断的在进行完善，我们承诺，在我公司购买的串联谐振试验装置享有三月包换，三年质保，终身保修！。

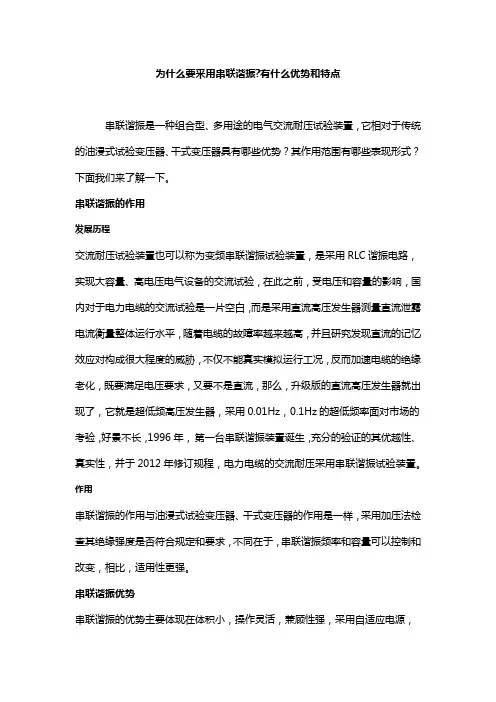

为什么要采用串联谐振?有什么优势和特点
串联谐振是一种组合型、多用途的电气交流耐压试验装置，它相对于传统的油浸式试验变压器、干式变压器具有哪些优势？其作用范围有哪些表现形式？下面，跟着时基电力厂家来更深入了解一下。
串联谐振的作用
发展历程
交流耐压试验装置也可以称为变频串联谐振试验装置，是采用RLC谐振电路，实现大容量、高电压电气设备的交流试验，在此之前，受电压和容量的影响，国内对于电力电缆的交流试验是一片空白，而是采用直流高压发生器测量直流泄露电流衡量整体运行水平，随着电缆的故障率越来越高，并且研究发现直流的记忆效应对构成很大程度的威胁，不仅不能真实模拟运行工况，反而加速电缆的绝缘老化，既要满足电压要求，又要不是直流，那么，升级版的直流高压发生器就出现了，它就是超低频高压发生器，采用0.01Hz，0.1Hz的超低频率面对市场的考验，好景不长，1996年，第一台串联谐振装置诞生，充分的验证的其优越性、真实性，并于2012年修订规程，电力电缆的交流耐压采用串联谐振试验装置。
作用
串联谐振的作用与油浸式试验变压器、干式变压器的作用是一样，采用加压法检查其绝缘强度是否符合规定和要求，不同在于，串联谐振频率和容量可以控制和改变，相比，适用性更强。
串联谐振优势
串联谐振的优势主要体现在体积小，操作灵活，兼顾性强，采用自适应电源，
30~310Hz的频选范围，可对长达10km及以上大容量的电力电缆进行试验，也可对10kv~220kv高电压电气设备的工频试验，相比油浸式（干式）试验变压器不仅体积小，移动方便，更重要的是配置可自行调节！。
电力高压试验中串联谐振装置的作用
电力高压试验中，串联谐振装置是非常重要的一种装置，主要用于增加系统中电容无
功功率，提高谐振电容器的电压，从而提高了高压设备的耐受电压水平。
下面我们来详细
了解一下串联谐振装置在电力高压试验中的作用。
1. 增加系统电容无功功率
在电力高压试验中，串联谐振装置通常会加入到高压系统中，其作用是增加系统电容
无功功率。
在谐振电容器充电过程中，电流与电压呈正弦关系，并且电压随着时间的增加
逐渐增高，直到达到一个最大值，然后电压开始下降，电流开始减小，直到电容器放电完毕。
在此期间，电容器所贡献的电容无功功率与电压之积最大，从而增加了系统的电容无
功功率，提高了谐振电容器的电压水平，从而提高了高压设备的耐受电压水平。
2. 控制设备电缆电压
在电力高压试验中，串联谐振装置还可以用来控制设备电缆的电压。
在高压设备进行
长时间运行之后，其电缆内部会积累一定的电荷，导致电缆上表面的电势会逐渐上升。
当
电压上升到一定水平之后，设备的绝缘会受到损坏，因此需要采用串联谐振装置来控制设
备电缆的电压。
由于谐振电容器的电容值可以根据需要进行调整，因此可以用来控制设备
电缆的电压，从而确保高压设备的安全运行。
3. 减少系统电流
在电力高压试验中，串联谐振装置还可以用来减少系统电流。
当系统中存在电容器和
电感器时，电缆电压将会引起电流的流动，从而导致系统的负载增加。
通过串联谐振装置，可以使电容器和电感器之间形成有机的谐振回路，从而抵消电容器和电感器之间的电流，
减少系统的电流，提高系统的效率。
4. 提高谐振电容器的电压。
电力高压试验中串联谐振装置的作用
串联谐振装置是电力高压试验中的重要设备，主要用于实现电力变压器、电缆和电力设备的高压测试。
其作用如下：
1. 调节和稳定输出电压：串联谐振装置可以通过调节谐振电抗器的电感和电容值，实现对输出电压的调节和稳定。
在高压测试过程中，变压器的输出电压需要被精确控制在一定范围内，以保证测试的准确性和安全性。
2. 提供谐振特性：串联谐振装置通过构成与被测试设备的参数匹配的谐振回路，使得高压电源输出的电流达到最大值，从而提高测试的效率。
谐振回路充分利用了电容和电感元件的能量存储和交换特性，使得测试电流减小，从而减少测试过程中对高压电源和被测试设备的工作负载。
3. 保护被测试设备：串联谐振装置在高压测试中起到了保护被测试设备的作用。
传统的高压源输出电压波形是间歇性的高频脉冲，容易对被测试设备造成损坏。
而串联谐振装置可以通过谐振特性将高压电源输出的电压波形变为连续的正弦波，避免了高频脉冲对被测试设备的损伤。
4. 吸收测试过程中产生的回电能量：在高压测试中，被测试设备和谐振电抗器构成了一个共振回路，使得回路中产生的能量可以在回路内流动，从而减少测试过程中的能量损耗和电力浪费。
这种能量的回收和重复利用，可以提高测试的经济效益。
串联谐振装置在电力高压试验中发挥着重要的作用，通过调节输出电压、提供谐振特性、保护被测试设备、吸收回电能量和提供试验环境等方面，实现了对高压试验的有效控制和保障。
它在电力设备生产和运行中的应用，对于确保设备安全性、稳定性和可靠性具有重要意义。
变频谐振试验装置的组成及优点
华天电力专业生产变频谐振试验装置，接下来为大家分享变频谐振试验装置的组成及优点。
变频电源：将220V/380V，50HZ的电源变为频率可调、电压连续可调，同时集操作、保护、控制、监测功能于一体。
电抗器：与容性试品串联构成LC串联谐振电路励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压。
电容分压器：测量被试品上的高压电压值和低压，并作为采样信号反馈给调频电源。
补偿电容器：补偿小电容量被试品、调整被试品频率。
串联谐振的优点：通常情况下，回路感抗和容抗远大于电阻分量，故电容（试品）和电感上的电压远高于电
源电压，所以串联谐振也称电压谐振。
其电压值为电源电压的XC/R （XL/R）倍，工程上常使用这个比值来表征谐振电路的性能，并称此比值为串联电路的品质因数，用Q表示。
它是由电路参数R、L、C共同决定的一个无量纲的量。
正是因为Q值的存在，使得利用串联谐振试验时可利用较小的励磁容量及电源容量即可获得很大的试验容量，由较低的励磁电压获得较高的试验电压，从而完成利用试验变压器难以完成的大容量试品的试验，这就是串联谐振的最大优势。

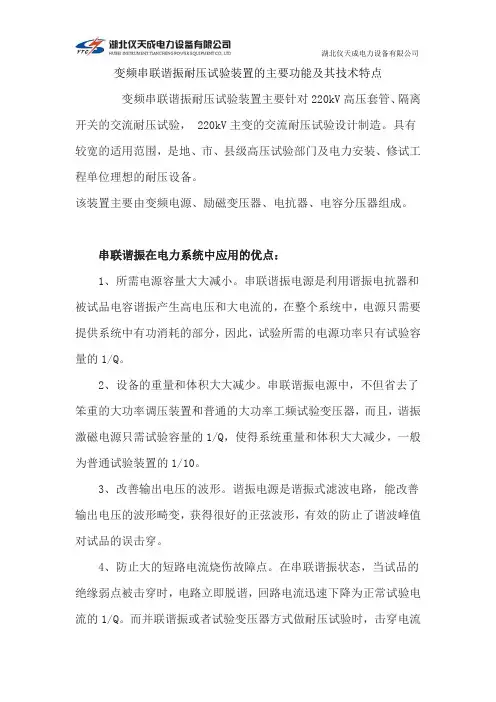

变频串联谐振耐压试验装置的主要功能及其技术特点变频串联谐振耐压试验装置主要针对220kV高压套管、隔离开关的交流耐压试验， 220kV主变的交流耐压试验设计制造。
具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。
串联谐振在电力系统中应用的优点：1、所需电源容量大大减小。
串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积大大减少。
串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10。
3、改善输出电压的波形。
谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。
在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。
而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。
所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。
试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
我公司调频谐振装置主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
串联谐振耐压测试装置有什么优点？华天电力专业生产串联谐振，接下来为大家分享串联谐振耐压测试装置有什么优点？变频串联谐振耐压测试仪在大容量电气设备耐压测试中的优势总结如下：优点1：测试所需的功率容量大大降低。
由于串联谐振耐压测试设备的电源使用谐振电抗器的谐振和被测产品的电容来产生高电压和大电流，因此在测试系统中，电源只需要提供一部分电压即可。
测试系统中的有功功率消耗，因此，测试所需的功率容量大大降低了。
优点2：大大减少了整个测试设备的重量和体积。
减小了设备的电源容量，因此既不需要大中型的大功率稳压器，也不需要普通的大功率工频测试变压器。
因此，大大减小了整个装置的体积和重量。
优点3：改善了设备输出电压的波形。
由于该装置，谐振电源是谐振滤波电路，它不仅改善了输出电压的波形失真，可以获得良好的正弦波形，而且在防止测试产品的误击穿中也起着重要的作用。
由谐波峰值。
影响。
优点4：大的短路电流烧毁故障点是可以防止的。
当测试设备处于串联谐振状态时，当测试产品的绝缘弱点被击穿时，电路将立即失谐，环路电流将迅速降至正常测试电流的1 / Q。
但是，如果使用并联谐振或测试变压器进行耐压测试，则击穿电流将立即增加数十倍。
两种不同的测试方法让我们看到测试短路电流和击穿电流相差数百倍。
因此，串联谐振可以有效地发现绝缘薄弱点，并且不必担心短路电流过大会烧毁故障点。
优点5：测试设备不会有任何形式的恢复过电压。
当测试中发生击穿时，由于失去谐振条件，高压立即消失，电弧立即熄灭，恢复电压的重建过程非常长。
在再次达到闪络电压之前，该测试非常容易断开电源。
在恢复过程中，有一个间歇性的能量积累振荡过程，这个过程很长，并且不会有恢复过电压。
因此，整个测试是有效且安全的！。
变频串联谐振耐压试验装置的试验方法及电力应用特点————————————————————————————————作者：————————————————————————————————日期：采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。
主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
适用对象：高压电工电器设备，如变压器、GIS、互感器、开关、套管、避雷器、电缆的局放及交流耐压试验;绝缘材料的工频交流耐压。
同样也适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。
试验装置适用于60KV、220KV ，500KVGIS交流耐压试验。
试验装置适用于大型变压器，发电机组工频耐压试验;电力变压器感应耐压试验;接地电阻测量。
武汉市合众电气可根据客户需求制造不同电压等级的串联谐振试验装置。
广泛用于电力、冶金、石油、化工等行业，串联谐振试验装置适用于大容量，高电压的电容性试品的交接和预防性试验。
1、成套装置局放量小，可以保证系统局放量在5pC范围内(特殊要求可订制)2、外壳采用环氧树脂浇注，玻璃丝缠绕的无晕高压绝缘外筒3、成套设备阻抗低，过压过流闪络保护等功能齐全，可靠性高4、均压罩采用专用模具加工，用铝板成型，表面光滑，重量轻，安装方便5、大容量高电压型试验装置通过选用工频智能测控系统，可使系统控制和保护及操控的智能化和自动化程度更高6、使用光纤通讯和采样，彻底隔离高压及低压控制回路7、试验过程可实时状态自检及显示8、具有完备的数据及报表管理功能9、可记录并绘制高压U/T、I/T 试验曲线。
变电站专用串联谐振试验装置，主要针对的是220kV及以下变电站一次电气设备交流耐压试验规划而设计制作的。
为什么要采用串联谐振?有什么优势和特点
串联谐振是一种组合型、多用途的电气交流耐压试验装置，它相对于传统的油浸式试验变压器、干式变压器具有哪些优势？其作用范围有哪些表现形式？下面我们来了解一下。
串联谐振的作用
发展历程
交流耐压试验装置也可以称为变频串联谐振试验装置，是采用RLC谐振电路，实现大容量、高电压电气设备的交流试验，在此之前，受电压和容量的影响，国内对于电力电缆的交流试验是一片空白，而是采用直流高压发生器测量直流泄露电流衡量整体运行水平，随着电缆的故障率越来越高，并且研究发现直流的记忆效应对构成很大程度的威胁，不仅不能真实模拟运行工况，反而加速电缆的绝缘老化，既要满足电压要求，又要不是直流，那么，升级版的直流高压发生器就出现了，它就是超低频高压发生器，采用0.01Hz，0.1Hz的超低频率面对市场的考验，好景不长，1996年，第一台串联谐振装置诞生，充分的验证的其优越性、真实性，并于2012年修订规程，电力电缆的交流耐压采用串联谐振试验装置。
作用
串联谐振的作用与油浸式试验变压器、干式变压器的作用是一样，采用加压法检查其绝缘强度是否符合规定和要求，不同在于，串联谐振频率和容量可以控制和改变，相比，适用性更强。
串联谐振优势
串联谐振的优势主要体现在体积小，操作灵活，兼顾性强，采用自适应电源，
30~310Hz的频选范围，可对长达10km及以上大容量的电力电缆进行试验，也可对10kv~220kv高电压电气设备的工频试验，相比油浸式（干式）试验变压器不仅体积小，移动方便，更重要的是配置可自行调节！。

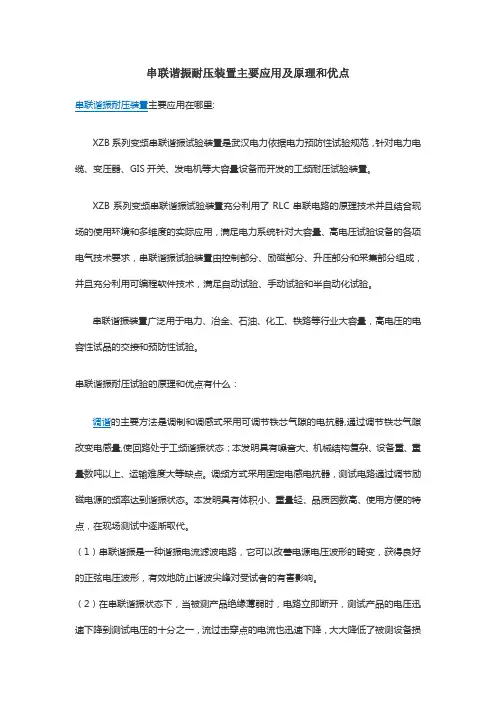

串联谐振耐压装置主要应用及原理和优点
串联谐振耐压装置主要应用在哪里:
XZB系列变频串联谐振试验装置是武汉电力依据电力预防性试验规范，针对电力电缆、变压器、GIS开关、发电机等大容量设备而开发的工频耐压试验装置。
XZB系列变频串联谐振试验装置充分利用了RLC串联电路的原理技术并且结合现场的使用环境和多维度的实际应用，满足电力系统针对大容量、高电压试验设备的各项电气技术要求，串联谐振试验装置由控制部分、励磁部分、升压部分和采集部分组成，并且充分利用可编程软件技术，满足自动试验、手动试验和半自动化试验。
串联谐振装置广泛用于电力、冶金、石油、化工、铁路等行业大容量，高电压的电容性试品的交接和预防性试验。
串联谐振耐压试验的原理和优点有什么：
调谐的主要方法是调制和调感式采用可调节铁芯气隙的电抗器,通过调节铁芯气隙改变电感量,使回路处于工频谐振状态；本发明具有噪音大、机械结构复杂、设备重、重量数吨以上、运输难度大等缺点。
调频方式采用固定电感电抗器，测试电路通过调节励磁电源的频率达到谐振状态。
本发明具有体积小、重量轻、品质因数高、使用方便的特点，在现场测试中逐渐取代。
（1）串联谐振是一种谐振电流滤波电路，它可以改善电源电压波形的畸变，获得良好的正弦电压波形，有效地防止谐波尖峰对受试者的有害影响。
（2）在串联谐振状态下，当被测产品绝缘薄弱时，电路立即断开，测试产品的电压迅速下降到测试电压的十分之一，流过击穿点的电流也迅速下降，大大降低了被测设备损
坏的风险，避免了通过测试变压器进行电压测试时击穿后电流急剧增加，对测试产品造成严重损坏。
（3）励磁变压器的容量和电压仅为试验电压和容量的1/q。
试验设备体积小，重量轻，非常有利于现场试验。
电力高压试验中串联谐振装置的作用电力高压试验中，串联谐振装置起着非常重要的作用。
串联谐振装置主要用于改变电路的谐振频率，以便满足试验需求。
谐振是指电路中电感和电容元件之间的电能转换最大化的现象，能够在电路中形成共振现象，使得电路中的电流和电压得到最大化的增强。
1. 谐振频率调节：在电力高压试验中，电源系统的频率与串联谐振电容的谐振频率需要调节一致，以便获得最佳的试验效果。
谐振装置通过调节电容的值，能够改变电路的谐振频率，使其与电源系统的频率一致。
这样可以实现电流的最大化，从而使得试验过程更加稳定和准确。
2. 电压调节：串联谐振装置中的电容元件能够调节电路中的电压，使其达到试验要求。
在电力高压试验中，通常需要对电路中的电压进行调节，以确保试验对象能够在安全的电压范围内工作。
谐振装置能够根据试验需求调节电容的值，以实现所需的电压调节效果。
3. 电路保护：在电力高压试验中，电路的保护至关重要。
谐振装置能够在电路中起到保护作用，避免试验中发生过电流或过电压的情况。
谐振装置中的电流限制器和保护器能够监测电流和电压的变化情况，并在必要时切断电路。
这样可以保护试验对象和设备的安全，避免损坏和事故的发生。
4. 能量传输：在电力高压试验中，能量的传输是非常重要的。
谐振装置能够有效地传输能量，使试验对象得到所需的电能供应。
谐振装置中的电感元件和电容元件能够在电路中存储和释放能量，使得电压和电流得到放大和传输。
这样可以提高试验的效果和精度。
串联谐振装置在电力高压试验中起到频率调节、电压调节、电路保护和能量传输等重要作用。
它能够满足试验需求，保证试验的稳定性和准确性，同时保护试验对象和设备的安全。
谐振装置的使用使得电力高压试验变得更加高效和可靠。
串联谐振在耐压试验中有哪些优点？当我们了解串联谐振之后，就会发现串联谐振比传统的耐压试验要更加有优势，传统的耐压试验设备大重，做一次试验需要的人员比较多，也比较耗费电力试验人员的精力，而串联谐振与之相比则体积更加小，重量轻，在试验当中方便移动，并且采用分体式设备，在试验运用过程中可根据试验要求，更加灵活得使用试验设备。
除了以上优势以外，串联谐振在耐压试验中有哪些优点呢？优点一：串联谐振所需电源容量大大减小了。
串联谐振在耐压实验中利用谐振电抗器和被试品电容产生谐振，从而得到所需高电压和大电流，而在试验装置中，由于串联谐振的电源只需要提供系统中有功消耗的部分，所以试验装置需要的电源功率只有试验容量的1/Q 倍（Q为品质因素）。
优点二：串联谐振设备的重量和体积大大减小了。
由于串联谐振电源中省去了又重体积又大的大功率调压装置和普通的大功率工频试验变压器，所以使得整个串联谐振系统的重量和体积变得更小，重量变得更轻了，大大减轻了电力工作者在试验过程中的繁复的体力工作。
优点三：串联谐振能够有效的改善输出电压波形。
由于谐振电源是谐振式滤波电路，所以能够改善输出电压波形畸变，从中获得很好的正弦波，因此，可以有效地防止谐波峰值引起对被试品的误击穿。
优点四：串联谐振可以防止大的短路电流烧伤故障点。
这是因为在谐振状态下，被试品的绝缘弱点被击穿时，电路会立即脱谐，也就是由于电容量的变化，在不满足谐振条件的情况下，回路电流快速下降为正常的试验电流的1/Q。
而采用并联谐振或者传统试验变压器的方式进行交流耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。
所以，串联谐振能有效地找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
优点五：串联谐振不会出现任何恢复过电压。
当被试品发生击穿闪络时，因失去谐振条件，高电压也立即消失，电弧立刻熄灭，装置的保护回路动作，切断输出。
大大提高了安全系数。
以上就是串联谐振在耐压试验中的优点了。
变频串联谐振在发电机定子绕组交流耐压试验中的应用随着科技的不断发展，电力行业的发展也日新月异。
而在电力行业中，发电机作为电能转换设备的核心部件，其性能的稳定和可靠性的检测显得尤为重要。
在发电机定子绕组的交流耐压试验中，变频串联谐振技术正逐渐受到人们的关注和应用。
本文将针对这一主题进行深入探讨，探寻变频串联谐振技术在发电机定子绕组交流耐压试验中的应用及意义。
1. 变频串联谐振技术的基本原理和特点变频串联谐振技术是指利用变频器控制交流电源，使其频率逐渐接近被测谐振频率，从而使被测谐振回路进入共振状态。
这种技术的特点是能够实现精确的频率控制，对被测谐振回路产生很强的激励作用，并且具有较高的能量利用率。
在发电机定子绕组交流耐压试验中，利用变频串联谐振技术能够更加准确地模拟实际工作状态下的电磁场变化，提高测试的真实性和可靠性。
2. 变频串联谐振技术在发电机定子绕组交流耐压试验中的应用在发电机定子绕组交流耐压试验中，定子绕组是一个关键的部件，其绝缘性能直接关系到整个发电机的安全运行。
为了保证定子绕组在长期工作状态下的安全可靠性，需要进行交流耐压试验，以检测其绝缘强度和耐压能力。
而采用变频串联谐振技术进行测试能够更加准确地模拟各种工况下的电压变化，从而更全面地评估定子绕组的绝缘性能，为发电机的安全运行提供有力的保障。
3. 变频串联谐振技术在发电机定子绕组交流耐压试验中的意义通过以上的介绍我们可以看到，变频串联谐振技术在发电机定子绕组交流耐压试验中具有重要的应用价值。
它能够更真实地模拟电磁场变化，提高测试的可靠性和精确性；它能够全面评估定子绕组的绝缘性能，为发电机的安全运行提供重要的保障。
可以说变频串联谐振技术在发电机定子绕组交流耐压试验中是必不可少的工具。
4. 个人观点和理解作为一种新兴的测试技术，变频串联谐振技术在电力行业中的应用前景十分广阔。
在发电机定子绕组交流耐压试验中，它能够为测试提供更加真实、可靠的数据，为发电机的安全运行保驾护航。
浅析变频串联谐振耐压试验的应用随着电网容量的逐渐扩大,对电力设备进行工频耐压试验所需的试验容量也越来越大。
长期以来,我们对于交联聚乙烯电力电缆(简称交联电缆或XLPE电缆)、交流电力电容器现场安装后的交接试验都以简单易行的直流耐压试验作为考核主绝缘性能的检验手段。
国内外的研究结果表明:对交联电缆的现场交接耐压试验,比如仍然采用直流耐压试验,对设备的绝缘状况的判断缺乏指导性,易引起设备本身的损坏;如采用工频耐压,试验设备的容量不易解决,因此,采用变频谐振方法是一种有效的方法。
1、对高压电器进行交流耐压试验的必要性1.1 直流耐压试验不能反映设备实际工况下的电场分布直流耐压试验不能反映设备实际工况下的电场分布,难以正确发现高压电器设备的内部缺陷。
直流电压下,电器元件上的电压按电阻分布;交流电压下,电器元件上的电压则是按介电常数分布,它反映实际运行的情况。
例如,对于交联电缆、全膜或纸膜电容器,其固体介质的电阻率可高达1～100EΩ•m,当某电容元件的绝缘薄膜绝缘不良时,其电阻率可大幅度下降,只有原电阻率的几分之一。
做直流耐压时,电阻率高、绝缘良好的电容元件可承受的电压较不良电容元件高出几倍,使绝缘不良的电容元件反而更容易通过试验,但在运行电压下,其绝缘缺陷便会暴露出来,诱发故障。
1.2 直流电压可使高压电器内部的局部放电减弱直流电压可使高压电器内部的局部放电大为减弱,不利于绝缘缺陷的检出。
高压电器内部的某些绝缘弱点或极板边缘电场集中的部位均可能产生局部放电,持续的局部放电对绝缘是有害的。
因高压电器绝缘的多样性,在导体和绝缘介质之间往往存在多种绝缘介质,而每种介质的场强分布不同,加压时,场强较高的介质会先发生局部放电。
但是同样的复合绝缘,在直流电压作用下,局部放电则会大大减弱。
气隙发生局部放电后产生的正、负离子形成反向电场强度E′,使气隙中的合成场强下降,使局部放电削弱甚至熄灭。
而交流电压则不然,只要外加试验电压高于局部放电起始电压,每半周内至少会发生两次局部放电。
电力高压试验中串联谐振装置的作用【摘要】电力高压试验中串联谐振装置是一种重要的测试装置，它在测试过程中发挥着多方面的作用。
串联谐振装置能够提高测试效率，使得测试过程更加快速高效。
它可以保护被测设备，减少设备的损坏风险。
串联谐振装置还能稳定测试电压，保证测试结果的准确性。
它还可以减少电能损耗，节约能源资源。
串联谐振装置可以提高测试精度，确保测试数据的准确性和可靠性。
电力高压试验中串联谐振装置的作用是不可替代的，对于电力系统测试工作具有重要意义。
【关键词】电力高压试验, 串联谐振装置, 测试效率, 被测设备保护, 测试电压稳定性, 电能损耗减少, 测试精度提高, 结论。
1. 引言1.1 电力高压试验中串联谐振装置的作用电力高压试验中串联谐振装置是一种重要的测试设备，具有多种作用和功能。
在电力高压试验过程中，串联谐振装置扮演着至关重要的角色，能够提供稳定的测试电压，保护被测设备，减少电能损耗，提高测试效率和精度。
通过串联谐振装置的作用，测试人员能够更加高效地完成测试工作，确保测试结果的准确性和可靠性。
串联谐振装置能够提高测试效率。
通过在测试电路中串联谐振装置，可以有效调节电流和电压，使得测试过程更加稳定和高效。
这不仅能够节省时间和人力成本，还能够提高测试的准确性和可靠性。
串联谐振装置可以保护被测设备。
在高压测试中，被测设备可能会受到电压或电流的冲击，造成损坏或故障。
通过串联谐振装置，可以限制电流和电压的波动范围，有效保护被测设备不受损坏，延长其使用寿命。
串联谐振装置还能稳定测试电压，避免电压波动对测试结果的影响。
在高压测试中，电压波动可能导致测试结果不准确，甚至对被测设备造成损害。
通过串联谐振装置的调节，可以确保测试电压稳定在设计要求范围内，保证测试的准确性。
串联谐振装置可以减少电能损耗。
在高压测试中，电能损耗是一个不可避免的问题，会导致能源浪费和成本增加。
通过串联谐振装置的优化设计和调节，可以有效减少电能损耗，提高能源利用率。
变频串联谐振试验装置在电力试验中的优势
1、所需电源容量大大减小。
串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积大大减少。
串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10。
3、改善输出电压的波形。
谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。
在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。
而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。
所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。
试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复
过电压。
