变频串联谐振试验成套装置电路如何

变频串联谐振试验成套装置电路如何连接
在使用串联谐振技术时，对于线路的连接一定要格外小心，因为一旦将方向接反或者是接错位置，轻则实验失败或者是设备受损，情况严重些就有可能导致发生安全事故。

所以用户在调试串联谐振产品之前，应该仔细阅读使用说明书。

在工业生产和实验室中，为了提供不停类型的电流和保障生产和实验的安全。

串联谐振技术越来越普及，但是对于电路的操作和使用仍然要格外小心，一不小心就有可能酿成大祸。

那么对于串联谐振技术，在操作使用过程中，串联谐振电路怎样连接才算正确?
变频串联谐振试验成套装置
励磁变压器接线需要准确：在这种实验中一般使用10KV、35KV、110KV的电压。

如果变频串联谐振设备用来充当电缆的耐压装置，励磁变压器大多是接在低端;如果是同时充当中高压和低压的耐压装置就需要把励磁变压器低端和高端分开来连接，低压连低端，高压连高端;如果是与低、中、高压电缆相连就应该将高端与高压电缆相连，其余两根非高压电缆都连在励磁变压器的低端。

串联谐振接线试验
励磁变压器接线：如果作为电机的耐压装置，串联谐振电路应当连接在励磁变压器的低端。

在这种状况下变频串联谐振可以同时连接高压和低压电线。

连接电抗器及电容分压器：如果与串联谐振设备的这两个构件相连的电缆长度都很短。

这种情况下至少要将两节电抗器串联起来，与电压高低没有太大关系，以防回路不能发生谐振。

电抗器的连接：在使用串联谐振进行耐压试验时。

如果被试品是是电容较低的原件或者是开关，就应该将所有的电抗器串联在回路中。

这样做是为了防止出现谐振不能正常进行情况。

变频串联谐振试验装置试验接线及操作步骤
变频串联谐振试验装置集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。

由于系统Q值较高(30-120)，有效地解决了由于电源容量的不足对现场试验的制约。

变频串联谐振试验装置试验接线及操作步骤：
试验操作步骤
1.根据各种试品接线方法，保证各点的接触良好，保证一点接地，且接地点距分压器zui近。

2.确保连接无误后接通电源。

3.打开主机电源开关会显示主菜单
4.将光标移至：试验参数设置；按确认键。

进行各项参数的修改，用上下左右和确认键执行。

然后返回主菜单。

5. 将光标移至：系统参数设置：按确认键。

进行时间参数的修改，用上下左右和确认键执行。

6. 将光标移至：进入试验：按确认键。

7.电压选择试验方法，进行试品的试验，用确认键执行。

8. 选择手动试验时，首先进行的是找到试品谐振点，用上下键进行，使试验电压在最高点；在完成了此项操作后请按面板调压键用左右键移位，上键增加激励功率当接近试验电压后用右移键将光标移至小数点后慢慢增加功率防止试品击穿，到额定电压后主机开始自动计时至设定时间退出试验。

选择自动试验时只要按了确认键就不要这些操作了。

9.进入试验前注意试品的安全距离，确保人生安全。

10.主菜单的测试操作项请你不要任意改动，防止丢失。

FS-88kVA/44kV变频串联谐振试验成套装置一、被试品对象与试验要求1. 10kV/300mm2电缆2000m，电容量≤μF，试验频率为30-300Hz,试验电压22kV。

2．10kV火力发电机交流耐压试验，电容量≤μF，试验频率为45-65Hz,试验电压不超过25kV。

3．10kV系统开关、CT、PT、绝缘子耐压试验，试验频率30-300Hz，试验电压不超过42kV。

4． 10kV电力变压器的交流耐压试验，试验频率45-65Hz，试验电压不超过28kV。

二、工作环境1.环境温度：－150C –450C；2.相对湿度：≤90%RH；3.海拔高度: ≤2500米。

三、装置主要技术参数与功能1.额定容量：88kVA；2.输入电源：单相220V/380V电压，频率为50Hz；3.额定电压：44kV；22kV；4.额定电流：2A；4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续15min；过压1.1倍1分钟；8.温升：额定负载下连续运行15min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压与试品闪络保护(详见变频电源局部)；11.测量精度：系统有效值1.5级。

四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-91-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定电缆10kV，长度2000米，截面积300mm2, 电容量≤μF，试验频率20~300Hz，试验电压22kV，频率取35Hz.试验电流 I=2πfCU试 =2π×35××10-6×22×103对应电抗器电感量 L=1/ω2C=28H设计台二电抗器，使用电抗器二台并联可满足要求，如此单节电抗器为44kVA/22kV/2A/56H验证:1、10kV火力发电机交流耐压试验，电容量≤μF，试验频率为45-65Hz,试验电压不超过25kV。

变频串联谐振成套试验装置一、产品概述该装置主要针对10kV、35kV电缆及电力变压器、母线开关；火力发电机等所有电气主设备的交流耐压试验设计制造。

电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。

是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。

二、被试品对象1、满足35kV，240mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤,最高试验电压不超过52kV。

2、满足10kV，300mm2，2000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤,最高试验电压不超过22kV。

3、满足35kV，20000kVA及以下的电力变压器交流耐压试验，试验频率45~65Hz，最高试验电压不超过95kV。

4、满足10/35kV，GIS高压开关、互感器、母排、绝缘子等交流耐压试验，试验频率45~65Hz，最高试验电压不超过44/95kV。

5、满足，6000kW及以下的电动机交流耐压试验，试验频率45~65Hz，最高试验电压不超过12kV。

三、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；四、装置主要技术参数及功能1.额定容量：108kVA2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27kV:；54kV; 108kV4.额定电流：4A; 2A; 1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值级；五、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/ 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/ 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/ 《半导体变流器应用导则》GB/ 《电工电子产品基本环境试验规程》DL/ 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》六、装置容量确定：1）. 35kV，300mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤,试验电压不超过52kV。

变频串联谐振成套试验装置一、产品概述该装置主要针对10kV、35kV电缆及电力变压器、母线开关；火力发电机等所有电气主设备的交流耐压试验设计制造。

电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。

是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。

二、被试品对象1、满足35kV，240mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.18uF,最高试验电压不超过52kV。

2、满足10kV，300mm2，2000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.75uF,最高试验电压不超过22kV。

3、满足35kV，20000kVA及以下的电力变压器交流耐压试验，试验频率45~65Hz，最高试验电压不超过95kV。

4、满足10/35kV，GIS高压开关、互感器、母排、绝缘子等交流耐压试验，试验频率45~65Hz，最高试验电压不超过44/95kV。

5、满足6.3kV，6000kW及以下的电动机交流耐压试验，试验频率45~65Hz，最高试验电压不超过12kV。

三、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；四、装置主要技术参数及功能1.额定容量：108kVA2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27kV:；54kV; 108kV4.额定电流：4A; 2A; 1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；五、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/T311.1-1997 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》GB1094.3-2003 《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/T3859.2-1993 《半导体变流器应用导则》GB/T2423.8-1995 《电工电子产品基本环境试验规程》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》六、装置容量确定：1）. 35kV，300mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.18uF,试验电压不超过52kV。

变频串联谐振耐压试验装置原理
变频串联谐振耐压试验装置是一种用于高压电器耐压试验的装置，利用变频器来调节用于试验的频率，使高压电器更好地适应不同的环境，从而提高其耐压性能。

变频串联谐振耐压试验装置的原理是，变频器将电压调节至频率F，然后将其输入到谐振电路中，谐振电路由一个可变电容和一个可变电感共同组成，电容和电感的调节可以调节谐振电路的频率，而谐振电路的输出则会产生一个脉冲信号，该脉冲信号会被输入到耐压装置中，从而调节其耐压性能。

变频串联谐振耐压试验装置的主要优点是可以调节高压电器的耐压性能，从而使其能够更好地适应不同的环境，进而提高其耐压性能。

此外，该装置还具有节能、环保、易于操作、结构简洁等优点，使得其在耐压试验中具有更多的应用前景。

变频串联谐振耐压试验装置具有调节高压电器耐压性能的优点，且具有节能、环保、易于操作、结构简洁等优点，因而被广泛应用于耐压试验领域。

变频串联谐振耐压试验装置分析总结及注意事项变频串联谐振耐压试验装置的工作原理：交流220V工频电源，经变频控制单元输出30~200HZ频率可调的电压，送入励磁变压器，升压至0~1000V，经谐振电抗器L和被试品CX，构成高压主谐电路，电容分压器是纯电容式的，用来测量试验电压。

先由变频控制单元经励磁变压器向主谐振电路送入一个较低的电压Ue，调节变频控制单元的输出频率，当频率满足条件ΩL=1/ΩC，电路即达到谐振状态。

此时能在较小的励磁电压Ue下，使被试品CX上产生几十倍于Ue的电压UCX。

变频试验系统以串联谐振电路原理工作。

谐振点是由把频率变换器的频率调整到串联谐振电路的固有频率而达到的。

回路谐振后，输出的电压波形为纯正弦波，系统的频率取决于回路的L-C参数。

其中电抗器的电抗值是可调的，系统的频率取决于负载电容的大小，如上式。

可以根据CX的大小，适当调整电抗器的电感L值，使得谐振频率固定在一个要求的范围内，从而满足必须在工频条件下进行交流耐压试验的试品的实验。

从上述工作原理可以看出：1、品质因素愈高，所需电源容量愈小。

2、谐振电抗器L与被试电CX处于谐振状态，此电路形成一个良好的滤波电路，故输出电压UCX为良好的正弦波形。

3、被试电缆击穿时，失去谐振条件，高压电路和低压电源回路的电流反而减小，故绝缘击穿处的电弧不会将故障点扩大，使于检修。

变频串联谐振耐压试验装置注意事项:1、本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

2、操作人员应不少于2人。

使用时应严格遵守本单位有关高压试验的安全作业规程。

3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

4、各联接线不能接错，特别是接地线不能接错。

否则可导致试验装置损坏5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。

6、当开机且回零后仍然不能升压时，请长时间按下复位键(10秒钟左右)，并使控制箱面板的指示灯正常，即除"高压"以外没有其它红灯亮，然后开始正常操作.7、当电压电压大于10V，而还没有进行调谐时，系统会自动失谐，以防止一谐振就产生高压伤害试品甚至对人体带来伤害华意电力是国内专业的电力承装(修、试)资质及电力承试设备研发生产企，专业针对不同电压等级的试验需求，定制不同配置的电气试验产品。

FS-108kVA/108kV/27kV变频串联谐振成套试验装置一、被试品对象及试验要求1. 35kV/240mm2电缆500m，电容量≤0.09μF，试验频率为30-300Hz,试验电压52kV。

2. 35kV/25000kVA电力变压器的交流耐压试验，电容量≤0.015μF，试验频率为45-65Hz,试验电压68kV。

3. 10kV/240mm2电缆1000m，电容量≤0.172μF，试验频率为30-300Hz,试验电压22kV。

二、工作环境1.环境温度：－150C –450C；2.相对湿度：≤90%RH；3.海拔高度: ≤2500米。

三、装置主要技术参数及功能1.额定容量：108kVA；2.输入电源：380V电压，频率为50Hz；3.额定电压：27kV；108kV；4.额定电流：4A；1A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级。

四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定35kV/240mm2电缆500m，电容量≤0.09μF，试验频率为30-300Hz,试验电压52kV。

试验电流 I=2πfCU试 =2π×60×0.09×10-6×52×103=1.76A对应电抗器电感量 L=1/ω2C=78H,设计四台电抗器，使用电抗器二节串联二组并联，则单节电抗器为27kVA/27kV/1A/78H 验证:1．10kV/240mm2电缆1000m，电容量≤0.172μF，试验频率为30-300Hz,试验电压22kV。

变频串联谐振耐压试验成套装置使用手册目录一、应用范围 2二、主要性能指标及特点 22.1主要技术指标 22.2主要特点 2三、工作原理及系统配置 33.1工作原理 3 3.2系统配置 33.3决定系统配置的因素 4四、型号说明 44.1系统型号说明 4 4.2变频控制器型号说明 4 4.3励磁变压器型号说明 5 4.4试验电抗器型号说明 54.5分压器型号说明 5五、试验及试验接线 55.1交联聚乙烯电缆的交流耐压试验 6 5.2 GIS的交流耐压试验 7 5.3 大型变压器的交流耐压试验 7 5.4 大型发电机组的交流耐压试验 85.5 其它试品的交流耐压试验 9六、试验操作步骤及注意事项 96.1 试验操作步骤 96.2 注意事项 10七、常见故障及分析 11八、维护 128.1 日常维护 128.2 运输 12九、随机文件 12十、附录：交联聚乙烯电缆相关技术参数 12一、应用范围变频串联谐振成套试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。

扬州逸诺电气专业生产变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验适用于66KV、110KV、220KV、500KV、GIS交流耐压试验适用于大型发电机组、电力变压器工频耐压适用于电力变压器的感应耐压试验二、主要性能指标及特点2．1主要技术指标（1）工作温度范围：-10~45℃（2）工作湿度范围：≤90%（3）海拔：≤1000m（4）供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）50/60Hz（5）供电电源容量：0-300KW（6）额定输出电压：0-10KV（7）额定输出容量：0-6MVA（8）工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）（9）频率调节分辨率：0.02Hz；不稳定度≤0.05%（10）噪音：≤60dB（11）系统测量精度：1级（12）输出波形：正弦波，波形畸变率≤1%（13）电抗器Q值：30-120（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护2．2主要特点2．2．1体积小、重量轻，适合于现场使用变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。

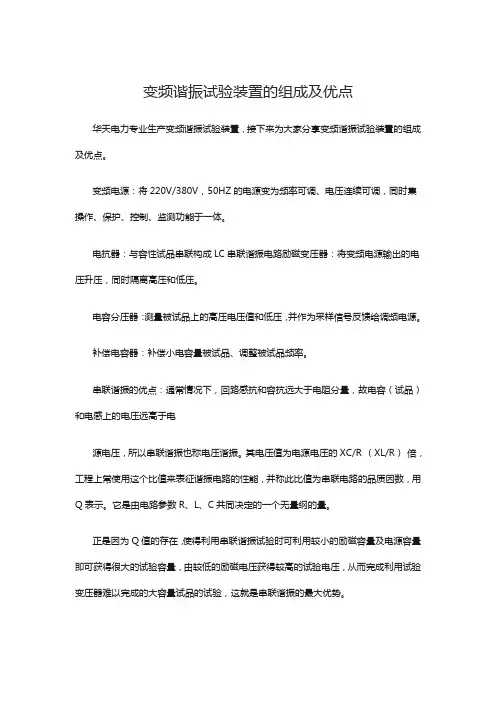

变频谐振试验装置的组成及优点
华天电力专业生产变频谐振试验装置，接下来为大家分享变频谐振试验装置的组成及优点。

变频电源：将220V/380V，50HZ的电源变为频率可调、电压连续可调，同时集操作、保护、控制、监测功能于一体。

电抗器：与容性试品串联构成LC串联谐振电路励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压。

电容分压器：测量被试品上的高压电压值和低压，并作为采样信号反馈给调频电源。

补偿电容器：补偿小电容量被试品、调整被试品频率。

串联谐振的优点：通常情况下，回路感抗和容抗远大于电阻分量，故电容（试品）和电感上的电压远高于电
源电压，所以串联谐振也称电压谐振。

其电压值为电源电压的XC/R （XL/R）倍，工程上常使用这个比值来表征谐振电路的性能，并称此比值为串联电路的品质因数，用Q表示。

它是由电路参数R、L、C共同决定的一个无量纲的量。

正是因为Q值的存在，使得利用串联谐振试验时可利用较小的励磁容量及电源容量即可获得很大的试验容量，由较低的励磁电压获得较高的试验电压，从而完成利用试验变压器难以完成的大容量试品的试验，这就是串联谐振的最大优势。

变频串联谐振成套装置变频串联谐振成套装置是一种应用广泛的电气设备，主要用于调节电力系统中的电压和电流，并且可以提高电路的效率和稳定性。

一些重要的工业领域，如钢铁、石化、电力等，都需要使用变频串联谐振成套装置来监测并协调电力系统中的各个环节。

工作原理变频串联谐振成套装置的工作原理主要基于谐振电路的原理。

在电路中，变频器将电源电流通过电感器和电容器变成谐振电流，然后将谐振电流直接输出到负载上。

这样电路中的电感器和电容器可以达到一定的频率，在这个频率下达到谐振作用。

当谐振电流流过负载时，可以使负载中的电容产生强烈的感应电流，这种感应电流主要来自于负载中的铁芯和铝片。

当感应电流流经铁芯和铝片时，会产生磁场和电场，因此可以产生磁能和电能，以此达到变频和调节电压的目的。

设计及应用变频串联谐振成套装置的设计和应用主要是针对电动机的控制。

在一些重要的工业领域中，电动机是一个重要的动力设备，其效能和稳定性在生产过程中非常重要。

通过变频串联谐振成套装置，可以实现电动机的高效率和稳定性。

常见的应用包括：高速电动机、低噪音电动机、高红外电动机、大型电气控制系统等。

在这些领域中，通过变频串联谐振成套装置对电动机进行控制，可以大大提高电动机的效能和稳定性，并且可以减少系统中的杂音和干扰。

特点变频串联谐振成套装置具有以下特点：1. 高精度变频串联谐振成套装置可以精确调节电动机中的电流和电压，并且可以保证电动机在不同负载下的稳定性。

2. 低噪音通过变频串联谐振成套装置控制电动机可以减少杂音和干扰，从而达到更加平稳的工作效果，减少生产压力。

3. 高效率变频串联谐振成套装置将电源电流经过变频器变成谐振电流，输出到负载上，从而可以提高电路的效率，减少电能转化过程中的能量损失。

结论变频串联谐振成套装置是一种高效、稳定、精确的电气设备，可以在电动机的控制和调节中发挥重要作用，提高电力系统的效能和稳定性。

在未来的电力系统中，变频串联谐振成套装置的应用将越来越广泛。

串联谐振试验装置接线的注意事项华天电力专业生产串联谐振，接下来为大家分享串联谐振试验装置接线的注意事项：
1、关于中国变频串联谐振试验检测装置中的变频控制电源：
变频电源的输入部分也是整套设备的输入，可以选择两相220V或三相380V，不同的是，两相220V只能使设备输出半负荷能力；三相380V可以使整个设备满负荷输出；
2、关于中国变频串联谐振结构试验检测装置中励磁变压器：
几个励磁变压器的接线;然而，无论哪种连接方式的; d右上角是高电压端头，在电D A（下一节）系列由高压反应器连接到电源线的端子反底部“X”极。

且连接的高压软线进行必须能够保证可以悬空，不可拖地时候使用;而高压尾永远学习都是软件左下角d一个两个接线柱;该接线柱因与励磁变压器的接地端短接接地;
3、关于中国变频技术串联谐振结构试验中的电抗器、分压器、补偿电容器的注意安全事项
变频串联谐振试验时，应将绝缘垫或支架敷设在电抗器准备放置的位置；
4、关于中国变频串联谐振结构试验中的安全工作距离：
变频串联谐振试验进行前我们必须能够保证四周及设备上方的安全工作距离;以避免企业设备进行损坏或人员伤亡;具体信息安全文化距离按每1kV电压可以保证1.3CM 的距离来考虑。

变频串联谐振耐压试验装置的试验方法及电力应用特点————————————————————————————————作者：————————————————————————————————日期：采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。

主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。

广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

适用对象：高压电工电器设备，如变压器、GIS、互感器、开关、套管、避雷器、电缆的局放及交流耐压试验;绝缘材料的工频交流耐压。

同样也适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。

试验装置适用于60KV、220KV ，500KVGIS交流耐压试验。

试验装置适用于大型变压器，发电机组工频耐压试验;电力变压器感应耐压试验;接地电阻测量。

武汉市合众电气可根据客户需求制造不同电压等级的串联谐振试验装置。

广泛用于电力、冶金、石油、化工等行业，串联谐振试验装置适用于大容量，高电压的电容性试品的交接和预防性试验。

1、成套装置局放量小，可以保证系统局放量在5pC范围内(特殊要求可订制)2、外壳采用环氧树脂浇注，玻璃丝缠绕的无晕高压绝缘外筒3、成套设备阻抗低，过压过流闪络保护等功能齐全，可靠性高4、均压罩采用专用模具加工，用铝板成型，表面光滑，重量轻，安装方便5、大容量高电压型试验装置通过选用工频智能测控系统，可使系统控制和保护及操控的智能化和自动化程度更高6、使用光纤通讯和采样，彻底隔离高压及低压控制回路7、试验过程可实时状态自检及显示8、具有完备的数据及报表管理功能9、可记录并绘制高压U/T、I/T 试验曲线。

变电站专用串联谐振试验装置，主要针对的是220kV及以下变电站一次电气设备交流耐压试验规划而设计制作的。

SXBP变频串联谐振试验成套装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。

变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。

变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。

并为整套设备提供电源。

励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。

高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生串联谐振。

串联谐振装置组成部分简介该装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。

适用于60KV、220KV，500KVGIS交流耐压试验。

适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。

案例串联谐振耐压试验装置现场应用案例SXBP变频串联谐振试验成套装置性能特点◆体积小，重量轻，操作方便◆屏幕显示测试数据和状态，及操作步骤提示◆灵活的测试电压，频率调谐范围，时间压力◆测试结果可以计算出样品的电容，高分辨率，0.1Hz的频率分辨率，高安全性和可靠性◆装置具有过流，过压，IPM和放电保护功能，可有效保护个人安全设备◆测试结果可以打印SXBP变频串联谐振试验成套装置技术参数◆额定容量：1300kva◆额定电压：130kv，260kv◆输出的电压波形是正弦波◆波形失真率：≤1%◆绝缘水平：压力1.1倍额定电压1min◆可以连续工作时间：额定电流，额定容量5min◆允许该装置中的上升时间≤65K各部分的额定容量连续操作◆设备本身的品质因数Q≥30（F = 40Hz时间）◆系统精度：RMS 1级◆输入电源：单相380V电压，频率为50Hz◆电源逆变器工作频率：30-300hz◆频率分辨率：分辨率；频率不稳定：≤0.1%◆用流，过压，过热的测试项目，电力和闪络保护武汉三新电力设备制造有限公司是一家集电力检测、调试及电力技术服务为一体的高端解决方案提供商，电力测试设备一站式服务平台，变频串联谐振专业制作商，欢迎咨询采购交流！。

变频串联谐振试验成套装置的工作原理是什么变频串联谐振试验成套装置工作原理分析：1、串联谐振试验装置系统介绍变频串联谐振试验设备是根据电感器的原理和电缆的电容来产生高压的..典型串联谐振测试装置系统的简化电路如图2A所示，可调自耦变压器T1为励磁变压器T2提供可变工作电压，T2提供谐振电路电源，并将测试电路与电源电路隔离。

电容器C表示试验电容及其并联电容，如分压电容、套管电容等。

电感L表示电容C的电容电抗偏移时，电感L被调整到电路谐振状态的可变电抗器。

在谐振状态下对于高质量的容性负载，典型系统的Q值在50-80之间，谐振状态下，谐振回路中的电流I与励磁变压器的电压U同相，因此，输入功率是存储功率P，即cosφ=1，P=uicosφ=UI。

在谐振状态下，电容负载C上的无功功率Wc为 Wc=UcI=QUI=QP 因此，将断路器、电压调节器、接触器等电元件的额定容量降低到所需功率的1/Q，大大降低了供电系统的要求。

2、串联谐振畸变假设输入电压在稳态条件下无失真，电压增益函数Uc与U的比值可表示为该函数可以简化成式中：为输入电源频率的谐波(n>l)因此，当串联谐振电路在输入功率频率(n=1)调谐时，会产生较大的电压增益，从而减小输入功率频率谐波对系统的影响。

该系列谐振回路的典型谐波失真水平完全低于0.5%。

3、串联谐振试验装置系统的暂态计算在串联谐振电路中，由闪络引起的消弧引起的输出电压恢复率很慢。

恢复电压可以表示如下：从电弧熄灭的瞬间开始计算时间t，可将指数ωt/2Q改写成闪络周波数N的变量ωt/2Q=Nπ/Q。

当nπ/Q≈3或n≈Q时，式中给出的电压Uc(T)将返回原始值的96%。

因此，在一次闪络之后，电源需要大约Q周波才能将负载电容充电到全电压。

一般来说，试验装置的过载保护在达到该值之前就已投入运行。

4、串联谐振试验装置系统的调谐通过调整堆芯的气隙，使堆芯完全关闭时的电感从最大值持续变化到堆芯完全打开时的最小值(通常，电抗器可以在4%~90%的堆芯气隙范围内调谐)。

变频串联谐振成套装置工作原理及试验方法
一、变频串联谐振成套装置工作原理
通过变频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品Cx上，通过改变变频控制器的输出频率，使回路处于串联谐振状态，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。

回路的谐振频率取决于被试品电容Cx和电抗器的电感L，谐振频率f=1/（2π√LC）。

变频串联谐振成套装置采用16位精细调频、调压软件技术、10KHz载波频率、SPWM和进口原装IPM整体模块设计制造，配合适当的电抗器，就可以满足国家和地方规定的试验范围，整机于国内同类产品。

二、变频串联谐振成套装置特点
1、大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能。

2、能灵活整定试验电压、调频范围、加压时间。

3、试验结果能计算出被试品电容。

4、体积小、重量轻、操作方便。

5、分辨率高，频率分辨率为0.001Hz，电压分辨率：粗调为1%，细调为0.01%。

6、安全可靠性高，系统具有过电压、过电流及放电保护功能，可保护人身设备安全。

7、试验结果可打印。

8、可升级操作软件。

变频串联谐振成套装置工作原理试验方法：
先在低电压下调到系统谐振点，然后再升高试验电压幅值，达到所试验需电压值，在此电压下，维持规定的时间后，再降低电压到零，这就完成了整个试验过程。

RTXZ变频串联谐振成套试验装置主要针对10kV电缆及其系统的交流耐压试验设计制造。

电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

1、串联谐振在电力系统中应用的优点：（1）所需电源容量大大减小。

串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

（2）设备的重量和体积大大减少。

串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

（3）改善输出电压的波形。

谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

（4）防止大的短路电流烧伤故障点。

在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。

而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。

所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

（5）不会出现任何恢复过电压。

试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

2、主要功能及其技术特点：（1）装置具有过压、过流、零位启动、系统失谐（闪落）等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪落电压值，以供试验分析。
